Леднева Марина Михайловна
преподаватель специальных дисциплин
Урень, 2019г.
Тема занятия

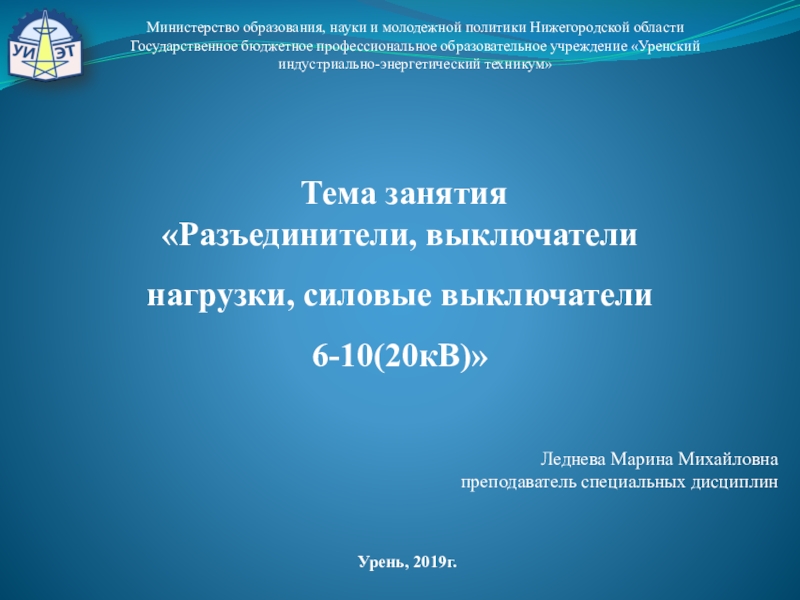

«Разъединители, выключатели нагрузки, силовые выключатели 6-10(20кВ)»
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад по МДК 04.01 Электромонтер по обслуживанию распред.сетей на тему Разъединители, выключатели нагрузки, предохранители
Содержание
- 1. Презентация по МДК 04.01 Электромонтер по обслуживанию распред.сетей на тему Разъединители, выключатели нагрузки, предохранители
- 2. РазъединительРазъединитель– представляет собой коммутационный аппарат, предназначенный для
- 3. Типы и маркировки разъединителейРазъединители внутренней установки напряжением
- 4. Типы и маркировки разъединителейРВ(О) 6(10)-400: разъединитель внутренней
- 5. Сборка высокого напряжения типа МКС с разъединителем
- 6. Типы и маркировки разъединителейРВ-6(10)-400 - разъединитель внутренней
- 7. Типы и маркировки разъединителейТрехполюсный разъединитель внутренней установки
- 8. Типы и маркировки разъединителейРВФ-6(10)-400 трехполюсный разъединитель внутренней
- 9. Разъединитель РВФ (слева), разъединитель РВФЗ (справа)Министерство образования,
- 10. Типы и маркировки разъединителейРВФ-6(10)-400 трехполюсный разъединитель внутренней
- 11. Приводы разъединителейУправление токоведущими ножами и ножами заземления
- 12. Выключатели нагрузки (ВН)Выключатель нагрузки - высоковольтный коммутационный аппарат,
- 13. Выключатель нагрузки типа ВНз-16 с заземляющими ножамиМинистерство
- 14. Маркировка выключателей нагрузкиМаркировка выключателей нагрузки типа ВН-16(17):В
- 15. Маркировка выключателей нагрузкиМаркировка выключателей нагрузки типа ВНПР-10:В
- 16. Маркировка выключателей нагрузкиМаркировка выключателей нагрузки типа ВНП-10:В
- 17. Приводы разъединителейВыключатели нагрузки комплектуются приводами различного исполнения:
- 18. Камера типа КСО-366 с выключателем нагрузки типа
- 19. Министерство образования Нижегородской области Государственное бюджетное профессиональное
РазъединительРазъединитель– представляет собой коммутационный аппарат, предназначенный для включения и отключения участков электричес-кой сети или электрических установок, не находящихся под нагруз-кой. С помощью разъединителя можно отключать и включать:намагничивающий ток силовых трансформаторов (не более 3,5А при напряжении 6кВ
Слайд 1Министерство образования, науки и молодежной политики Нижегородской области Государственное бюджетное профессиональное образовательное
учреждение «Уренский индустриально-энергетический техникум»
Слайд 2Разъединитель

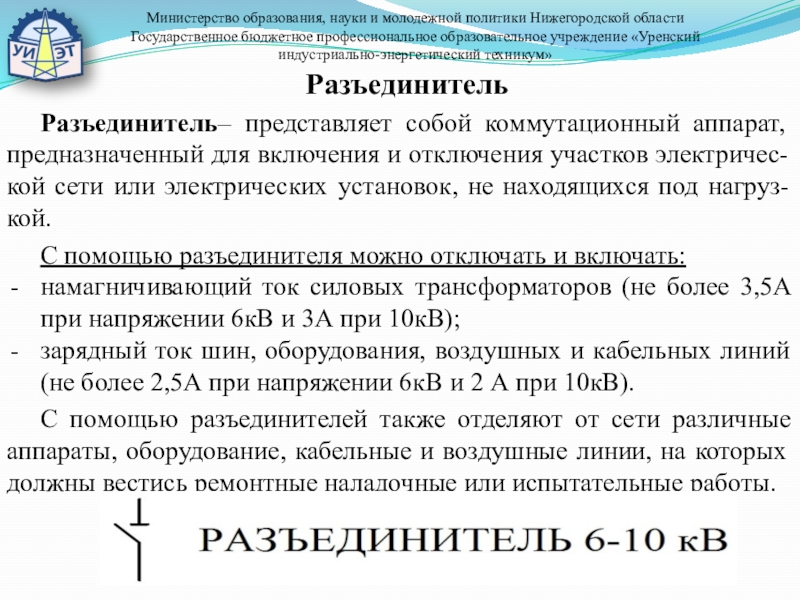

Разъединитель– представляет собой коммутационный аппарат, предназначенный для включения и отключения участков
электричес-кой сети или электрических установок, не находящихся под нагруз-кой.
С помощью разъединителя можно отключать и включать:
намагничивающий ток силовых трансформаторов (не более 3,5А при напряжении 6кВ и 3А при 10кВ);
зарядный ток шин, оборудования, воздушных и кабельных линий (не более 2,5А при напряжении 6кВ и 2 А при 10кВ).
С помощью разъединителей также отделяют от сети различные аппараты, оборудование, кабельные и воздушные линии, на которых должны вестись ремонтные наладочные или испытательные работы.
С помощью разъединителя можно отключать и включать:
намагничивающий ток силовых трансформаторов (не более 3,5А при напряжении 6кВ и 3А при 10кВ);
зарядный ток шин, оборудования, воздушных и кабельных линий (не более 2,5А при напряжении 6кВ и 2 А при 10кВ).
С помощью разъединителей также отделяют от сети различные аппараты, оборудование, кабельные и воздушные линии, на которых должны вестись ремонтные наладочные или испытательные работы.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

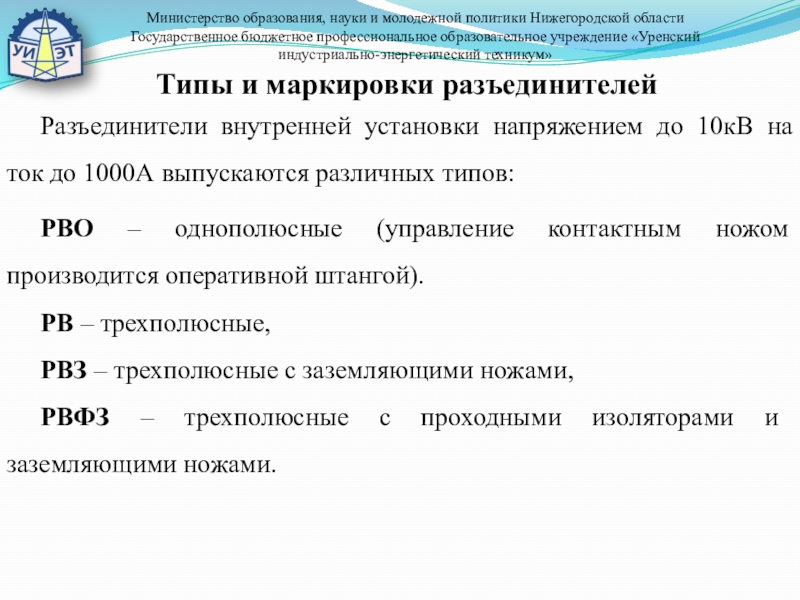

Слайд 3Типы и маркировки разъединителей
Разъединители внутренней установки напряжением до 10кВ на ток
до 1000А выпускаются различных типов:
РВО – однополюсные (управление контактным ножом производится оперативной штангой).
РВ – трехполюсные,
РВЗ – трехполюсные с заземляющими ножами,
РВФЗ – трехполюсные с проходными изоляторами и заземляющими ножами.
РВО – однополюсные (управление контактным ножом производится оперативной штангой).
РВ – трехполюсные,
РВЗ – трехполюсные с заземляющими ножами,
РВФЗ – трехполюсные с проходными изоляторами и заземляющими ножами.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

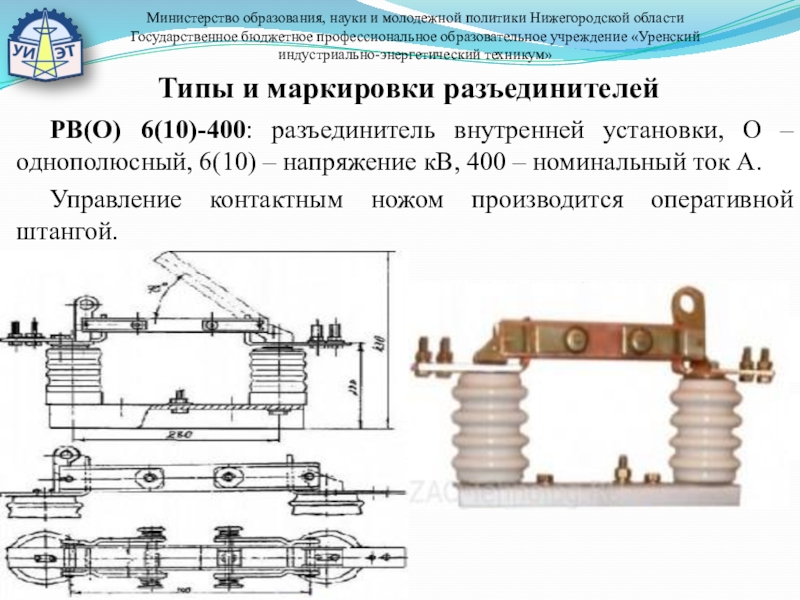

Слайд 4Типы и маркировки разъединителей
РВ(О) 6(10)-400: разъединитель внутренней установки, О – однополюсный,
6(10) – напряжение кВ, 400 – номинальный ток А.
Управление контактным ножом производится оперативной штангой.
Управление контактным ножом производится оперативной штангой.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

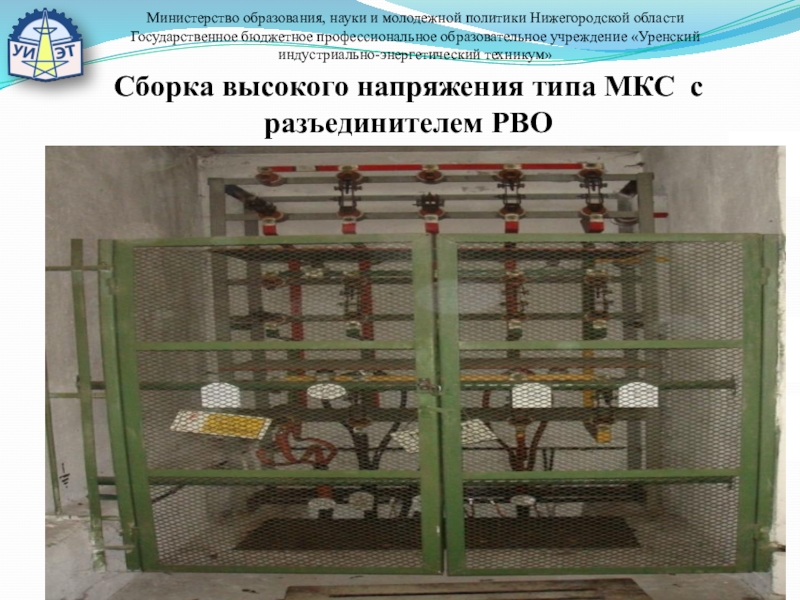

Слайд 5Сборка высокого напряжения типа МКС с разъединителем РВО
Министерство образования, науки и
молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

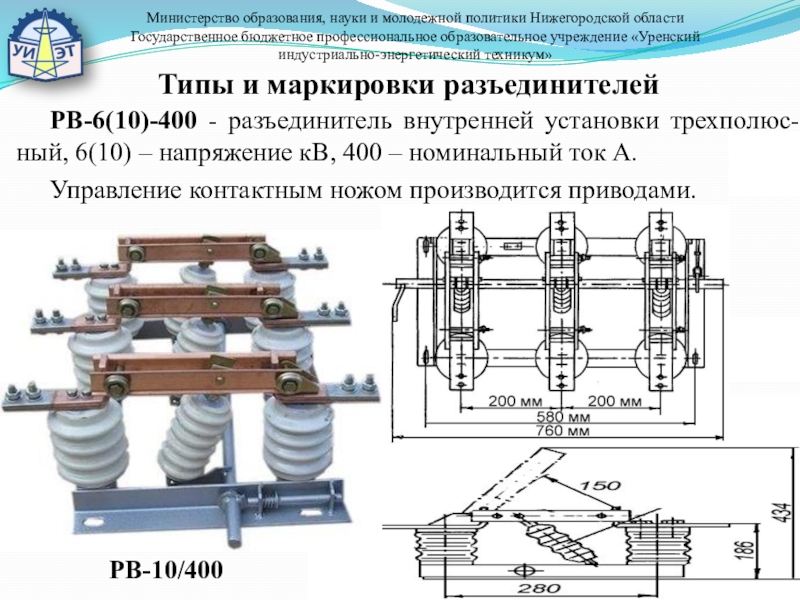

Слайд 6Типы и маркировки разъединителей
РВ-6(10)-400 - разъединитель внутренней установки трехполюс-ный, 6(10) –
напряжение кВ, 400 – номинальный ток А.
Управление контактным ножом производится приводами.
Управление контактным ножом производится приводами.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
РВ-10/400

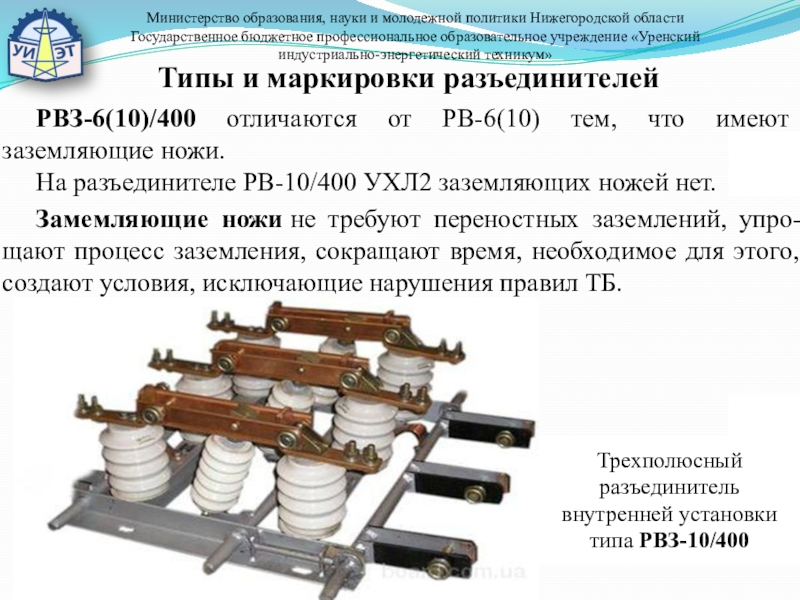

Слайд 7Типы и маркировки разъединителей
Трехполюсный разъединитель внутренней установки типа РВЗ-10/400
РВЗ-6(10)/400 отличаются от
РВ-6(10) тем, что имеют заземляющие ножи.
На разъединителе РВ-10/400 УХЛ2 заземляющих ножей нет.
Замемляющие ножи не требуют переностных заземлений, упро-щают процесс заземления, сокращают время, необходимое для этого, создают условия, исключающие нарушения правил ТБ.
На разъединителе РВ-10/400 УХЛ2 заземляющих ножей нет.
Замемляющие ножи не требуют переностных заземлений, упро-щают процесс заземления, сокращают время, необходимое для этого, создают условия, исключающие нарушения правил ТБ.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 8Типы и маркировки разъединителей
РВФ-6(10)-400 трехполюсный разъединитель внутренней установ-ки трехполюсный фигурный 6(10)
– напряжение кВ, 400 – номиналь-ный ток А.
Разъединитель РВФ выполняет функции трехполюсного разъединителя и проходных изоляторов, что при монтаже позволяет экономить материал, время и добиваться большей компактности в размещении оборудования.
РВФЗ-6(10)-400: трехполюсный разъединитель внутренней уста-новки трехполюсный фигурный с заземляющими ножами 6(10) – напряжение кВ, 400 – номинальный ток А.
Разъединители РВФЗ выпускаются с проходными изоляторами, на которых укреплены неподвижные и подвижные контакты, имеют заземляющие ножи, расположенные аналогично ножам трехполюсных разъединителей РВЗ.
Разъединитель РВФ выполняет функции трехполюсного разъединителя и проходных изоляторов, что при монтаже позволяет экономить материал, время и добиваться большей компактности в размещении оборудования.
РВФЗ-6(10)-400: трехполюсный разъединитель внутренней уста-новки трехполюсный фигурный с заземляющими ножами 6(10) – напряжение кВ, 400 – номинальный ток А.
Разъединители РВФЗ выпускаются с проходными изоляторами, на которых укреплены неподвижные и подвижные контакты, имеют заземляющие ножи, расположенные аналогично ножам трехполюсных разъединителей РВЗ.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 9Разъединитель РВФ (слева), разъединитель РВФЗ (справа)
Министерство образования, науки и молодежной политики
Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

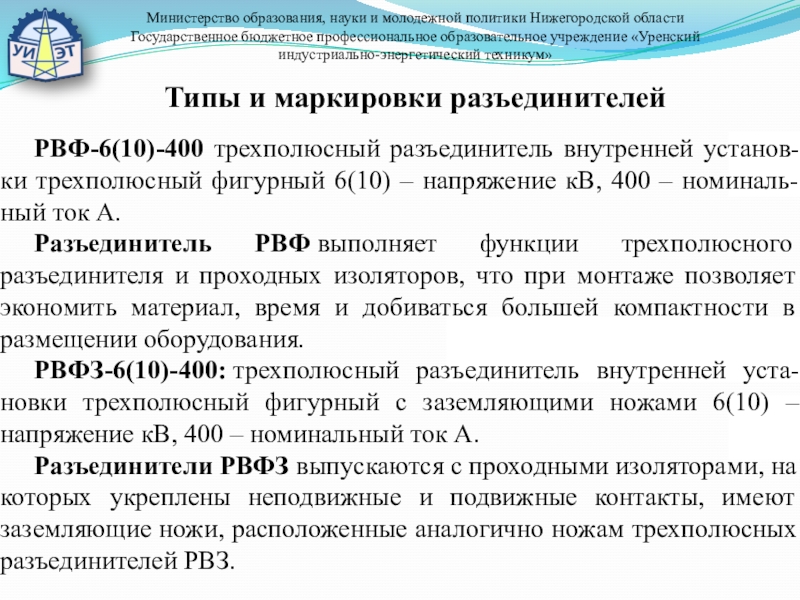

Слайд 10Типы и маркировки разъединителей
РВФ-6(10)-400 трехполюсный разъединитель внутренней установ-ки трехполюсный фигурный 6(10)
– напряжение кВ, 400 – номиналь-ный ток А.
Разъединитель РВФ выполняет функции трехполюсного разъединителя и проходных изоляторов, что при монтаже позволяет экономить материал, время и добиваться большей компактности в размещении оборудования.
РВФЗ-6(10)-400: трехполюсный разъединитель внутренней уста-новки трехполюсный фигурный с заземляющими ножами 6(10) – напряжение кВ, 400 – номинальный ток А.
Разъединители РВФЗ выпускаются с проходными изоляторами, на которых укреплены неподвижные и подвижные контакты, имеют заземляющие ножи, расположенные аналогично ножам трехполюсных разъединителей РВЗ.
Разъединитель РВФ выполняет функции трехполюсного разъединителя и проходных изоляторов, что при монтаже позволяет экономить материал, время и добиваться большей компактности в размещении оборудования.
РВФЗ-6(10)-400: трехполюсный разъединитель внутренней уста-новки трехполюсный фигурный с заземляющими ножами 6(10) – напряжение кВ, 400 – номинальный ток А.
Разъединители РВФЗ выпускаются с проходными изоляторами, на которых укреплены неподвижные и подвижные контакты, имеют заземляющие ножи, расположенные аналогично ножам трехполюсных разъединителей РВЗ.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

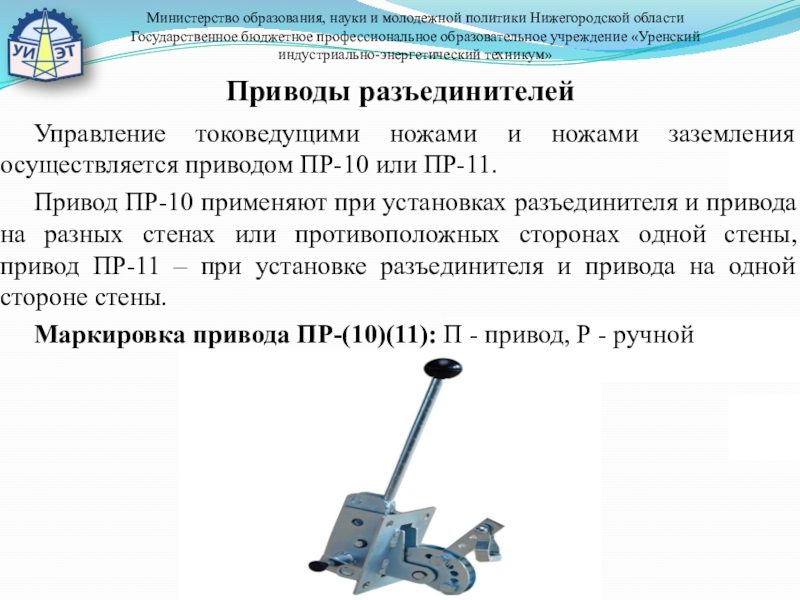

Слайд 11Приводы разъединителей

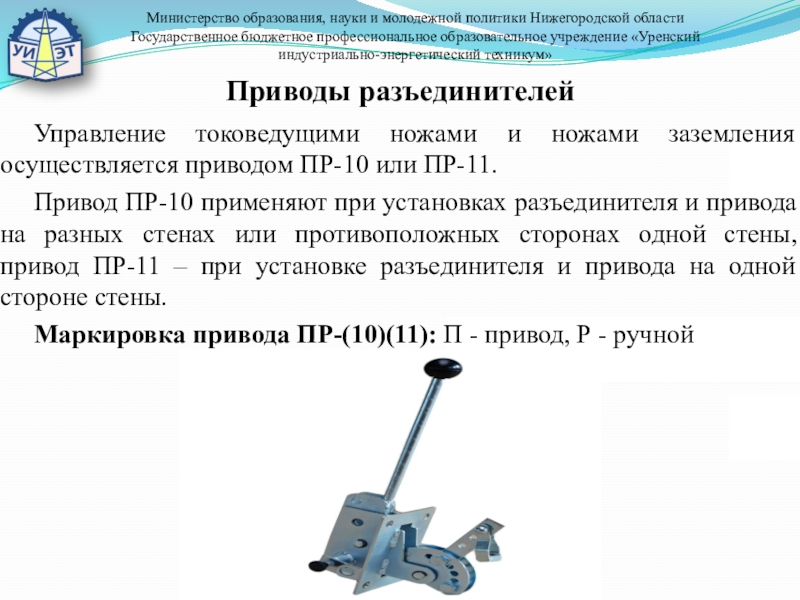

Управление токоведущими ножами и ножами заземления осуществляется приводом ПР-10 или
ПР-11.
Привод ПР-10 применяют при установках разъединителя и привода на разных стенах или противоположных сторонах одной стены, привод ПР-11 – при установке разъединителя и привода на одной стороне стены.
Маркировка привода ПР-(10)(11): П - привод, Р - ручной
Привод ПР-10 применяют при установках разъединителя и привода на разных стенах или противоположных сторонах одной стены, привод ПР-11 – при установке разъединителя и привода на одной стороне стены.
Маркировка привода ПР-(10)(11): П - привод, Р - ручной
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

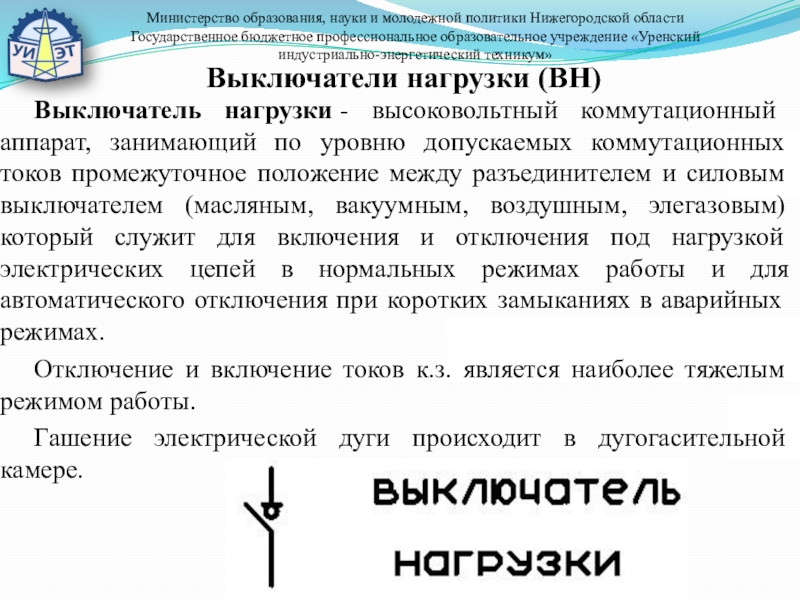

Слайд 12Выключатели нагрузки (ВН)
Выключатель нагрузки - высоковольтный коммутационный аппарат, занимающий по уровню допускаемых
коммутационных токов промежуточное положение между разъединителем и силовым выключателем (масляным, вакуумным, воздушным, элегазовым) который служит для включения и отключения под нагрузкой электрических цепей в нормальных режимах работы и для автоматического отключения при коротких замыканиях в аварийных режимах.
Отключение и включение токов к.з. является наиболее тяжелым режимом работы.
Гашение электрической дуги происходит в дугогасительной камере.
Отключение и включение токов к.з. является наиболее тяжелым режимом работы.
Гашение электрической дуги происходит в дугогасительной камере.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

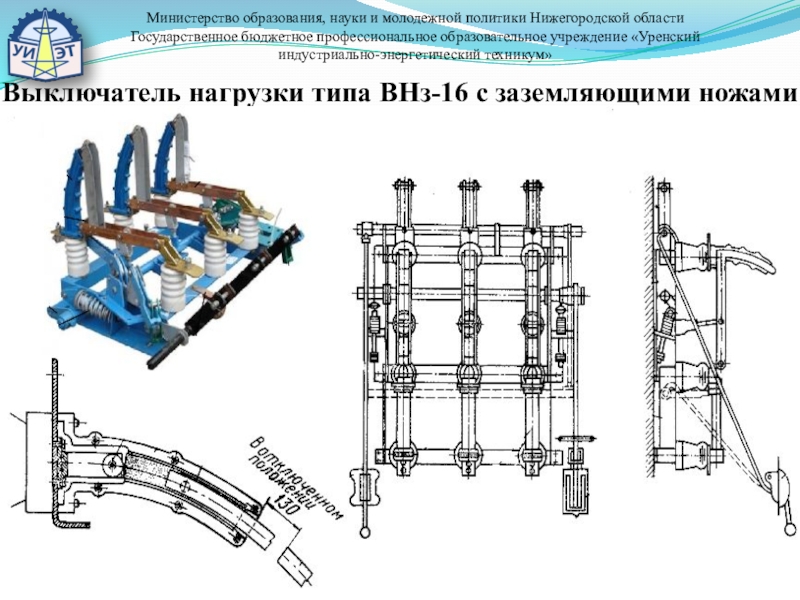

Слайд 13Выключатель нагрузки типа ВНз-16 с заземляющими ножами
Министерство образования, науки и молодежной
политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

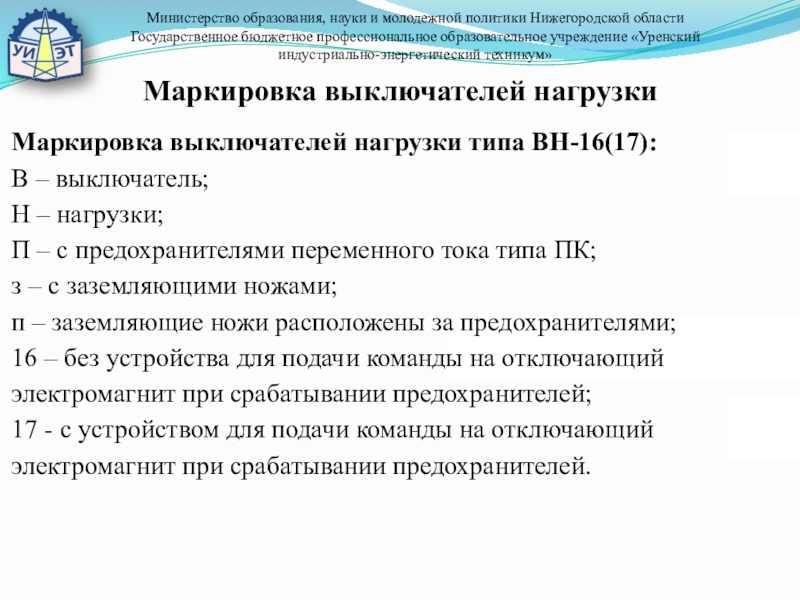

Слайд 14Маркировка выключателей нагрузки
Маркировка выключателей нагрузки типа ВН-16(17):
В – выключатель;
Н – нагрузки;
П
– с предохранителями переменного тока типа ПК;
з – с заземляющими ножами;
п – заземляющие ножи расположены за предохранителями;
16 – без устройства для подачи команды на отключающий электромагнит при срабатывании предохранителей;
17 - с устройством для подачи команды на отключающий электромагнит при срабатывании предохранителей.
з – с заземляющими ножами;
п – заземляющие ножи расположены за предохранителями;
16 – без устройства для подачи команды на отключающий электромагнит при срабатывании предохранителей;
17 - с устройством для подачи команды на отключающий электромагнит при срабатывании предохранителей.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 15Маркировка выключателей нагрузки

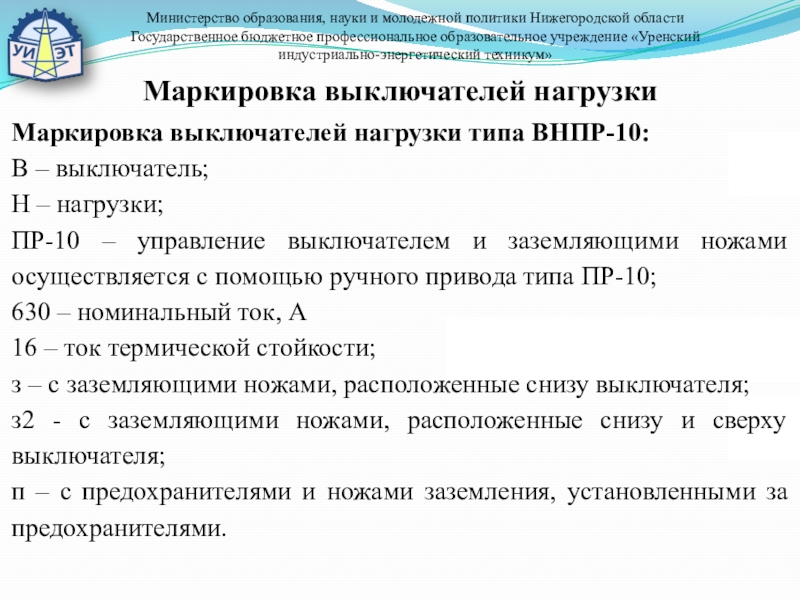

Маркировка выключателей нагрузки типа ВНПР-10:
В – выключатель;
Н – нагрузки;
ПР-10
– управление выключателем и заземляющими ножами осуществляется с помощью ручного привода типа ПР-10;
630 – номинальный ток, А
16 – ток термической стойкости;
з – с заземляющими ножами, расположенные снизу выключателя;
з2 - с заземляющими ножами, расположенные снизу и сверху выключателя;
п – с предохранителями и ножами заземления, установленными за предохранителями.
630 – номинальный ток, А
16 – ток термической стойкости;
з – с заземляющими ножами, расположенные снизу выключателя;
з2 - с заземляющими ножами, расположенные снизу и сверху выключателя;
п – с предохранителями и ножами заземления, установленными за предохранителями.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 16Маркировка выключателей нагрузки

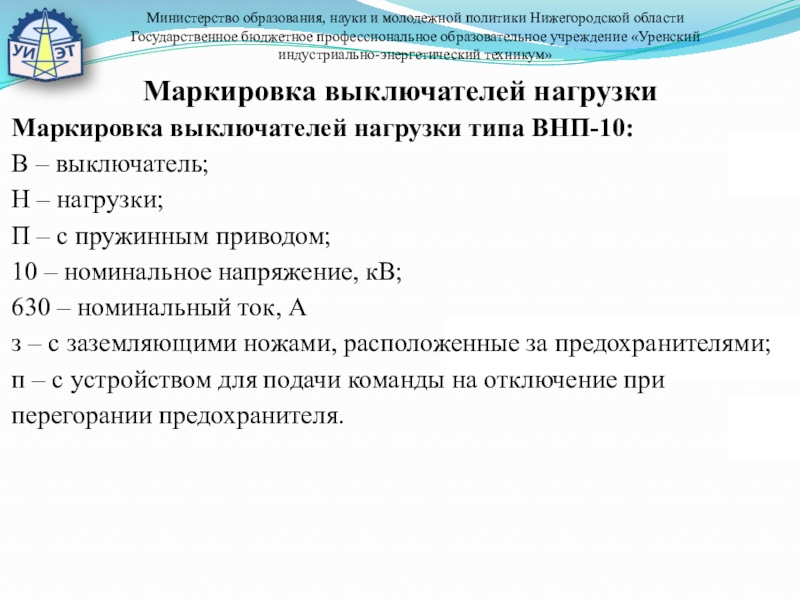

Маркировка выключателей нагрузки типа ВНП-10:
В – выключатель;
Н – нагрузки;
П
– с пружинным приводом;
10 – номинальное напряжение, кВ;
630 – номинальный ток, А
з – с заземляющими ножами, расположенные за предохранителями;
п – с устройством для подачи команды на отключение при перегорании предохранителя.
10 – номинальное напряжение, кВ;
630 – номинальный ток, А
з – с заземляющими ножами, расположенные за предохранителями;
п – с устройством для подачи команды на отключение при перегорании предохранителя.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

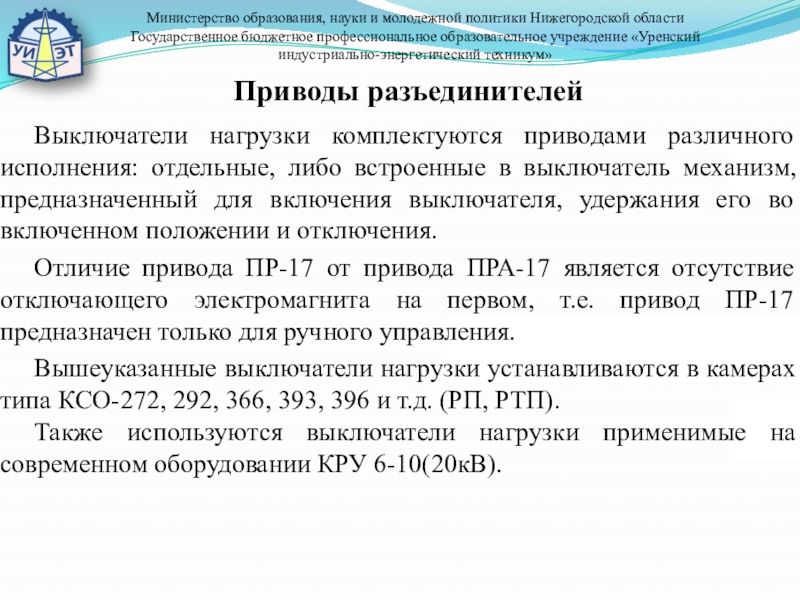

Слайд 17Приводы разъединителей
Выключатели нагрузки комплектуются приводами различного исполнения: отдельные, либо встроенные в
выключатель механизм, предназначенный для включения выключателя, удержания его во включенном положении и отключения.
Отличие привода ПР-17 от привода ПРА-17 является отсутствие отключающего электромагнита на первом, т.е. привод ПР-17 предназначен только для ручного управления.
Вышеуказанные выключатели нагрузки устанавливаются в камерах типа КСО-272, 292, 366, 393, 396 и т.д. (РП, РТП).
Также используются выключатели нагрузки применимые на современном оборудовании КРУ 6-10(20кВ).
Отличие привода ПР-17 от привода ПРА-17 является отсутствие отключающего электромагнита на первом, т.е. привод ПР-17 предназначен только для ручного управления.
Вышеуказанные выключатели нагрузки устанавливаются в камерах типа КСО-272, 292, 366, 393, 396 и т.д. (РП, РТП).
Также используются выключатели нагрузки применимые на современном оборудовании КРУ 6-10(20кВ).
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 18Камера типа КСО-366 с выключателем нагрузки типа ВН-16 с предохранителями ПК
(50А)
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 19Министерство образования Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Использованная
литература
Основные источники:
1. М.В.Немцов, М.Л.Немцова Электротехника и электроника: учебник для студ. учреждений сред.проф. образования / Немцов М.В., Немцова М.Л. – 9-е изд.,стер.– М. : Издательский центр «Академия», 2017. – 480с. (электронный вариант).
Дополнительные источники:
1. Электротехника и электроника: учебник для студ. учреждений сред. проф. образования / Б.И. Петленко, Ю.М. Иньков, А.В. Крашенников и др.; под ред. Ю.М. Инькова. – 10-е изд., стер. – М. : Издательский центр «Академия», 2014. – 368 с.
2.Контрольные материалы по электротехнике и электронике : учеб. пособие для учреждений сред.проф.образования / (Ю.Г.Лапынин, В.Ф.Атарщиков, Е.И. Макаренко, А.Н. Макаренко). – 3-е изд., стер. – М. : Издательский центр «Академия», 2014. – 128 с.
