Презентация, доклад по МДК 02.01Технологии каркасно-обшивочных конструкций

различные плиты

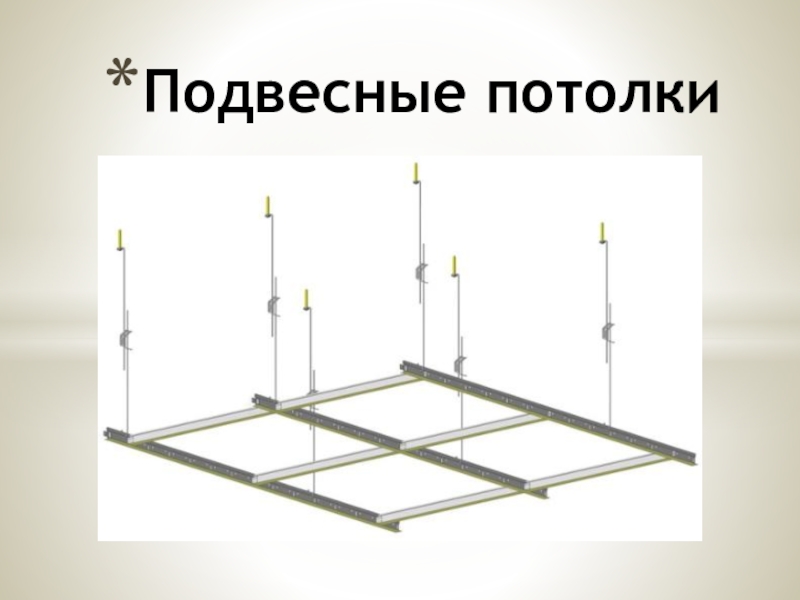

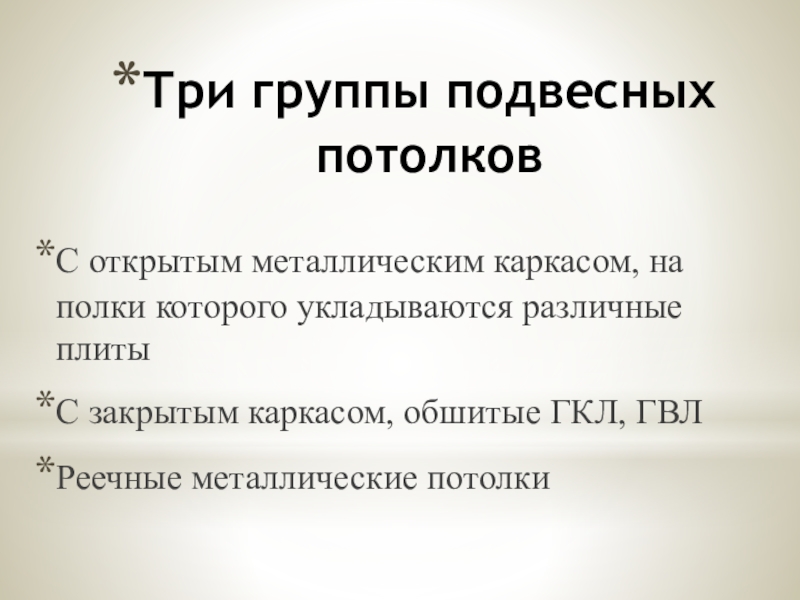

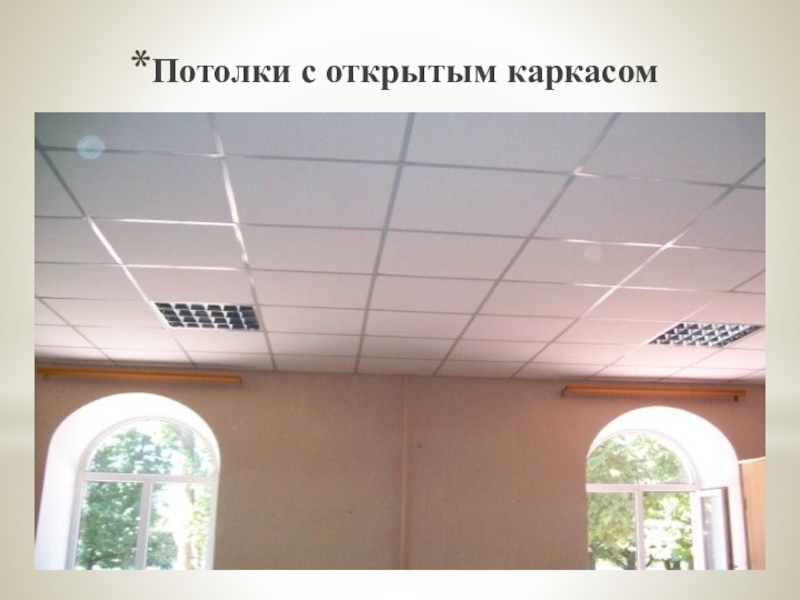

С закрытым каркасом, обшитые ГКЛ, ГВЛ
Реечные металлические потолки

м

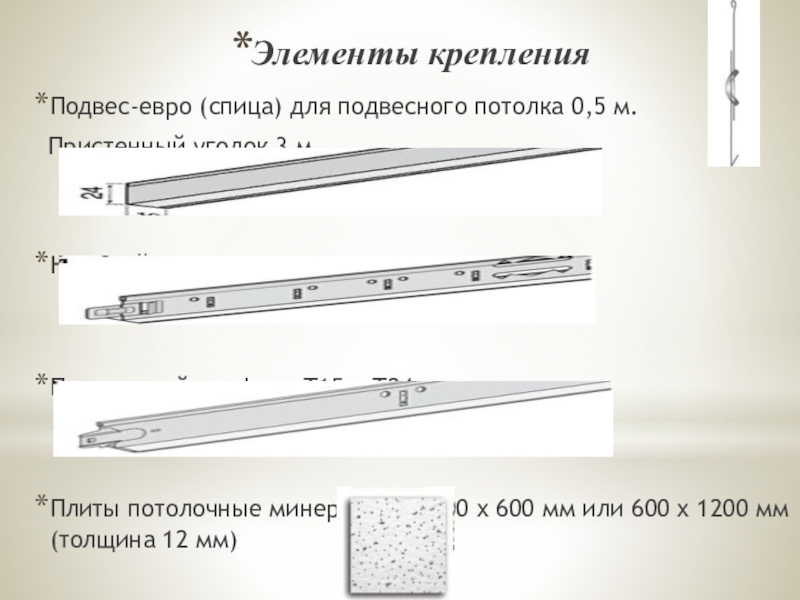

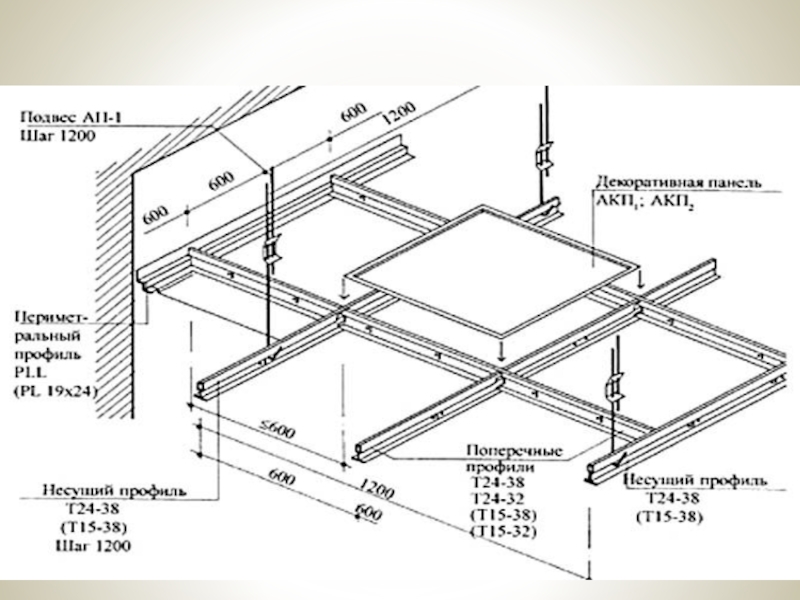

Несущий профиль Т15 и Т24


Поперечный профиль Т15 и Т24


Плиты потолочные минеральные 600 х 600 мм или 600 х 1200 мм (толщина 12 мм)

осей на фрагменты (ячейки), расчет размеров прилегающих к стенам плит, обозначение мест расположения вентиляционных решеток, светильников и прочих приборов и конструкций.

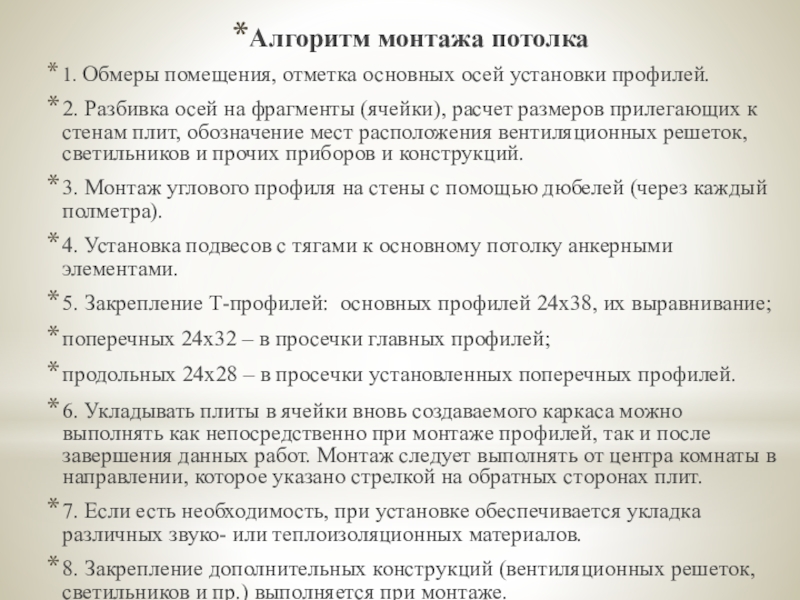

3. Монтаж углового профиля на стены с помощью дюбелей (через каждый полметра).
4. Установка подвесов с тягами к основному потолку анкерными элементами.
5. Закрепление Т-профилей: основных профилей 24х38, их выравнивание;
поперечных 24х32 – в просечки главных профилей;
продольных 24х28 – в просечки установленных поперечных профилей.
6. Укладывать плиты в ячейки вновь создаваемого каркаса можно выполнять как непосредственно при монтаже профилей, так и после завершения данных работ. Монтаж следует выполнять от центра комнаты в направлении, которое указано стрелкой на обратных сторонах плит.
7. Если есть необходимость, при установке обеспечивается укладка различных звуко- или теплоизоляционных материалов.
8. Закрепление дополнительных конструкций (вентиляционных решеток, светильников и пр.) выполняется при монтаже.

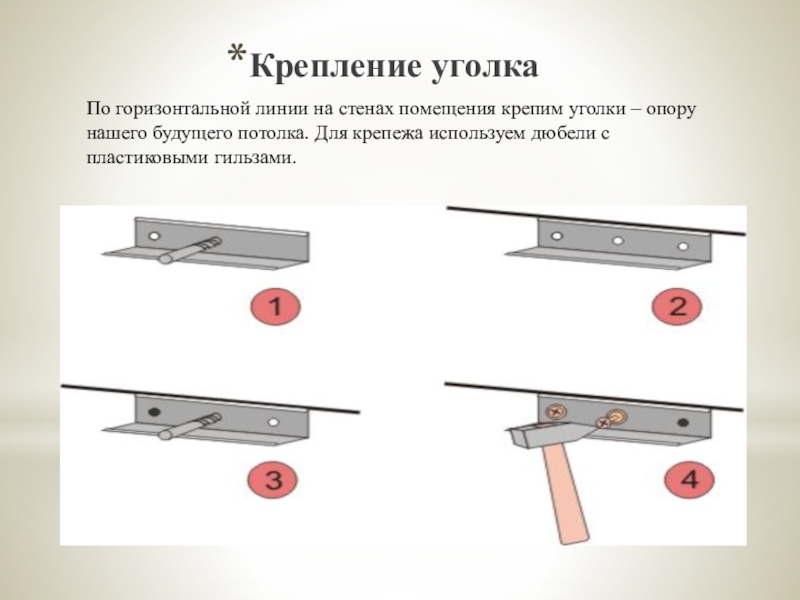

нашего будущего потолка. Для крепежа используем дюбели с пластиковыми гильзами.

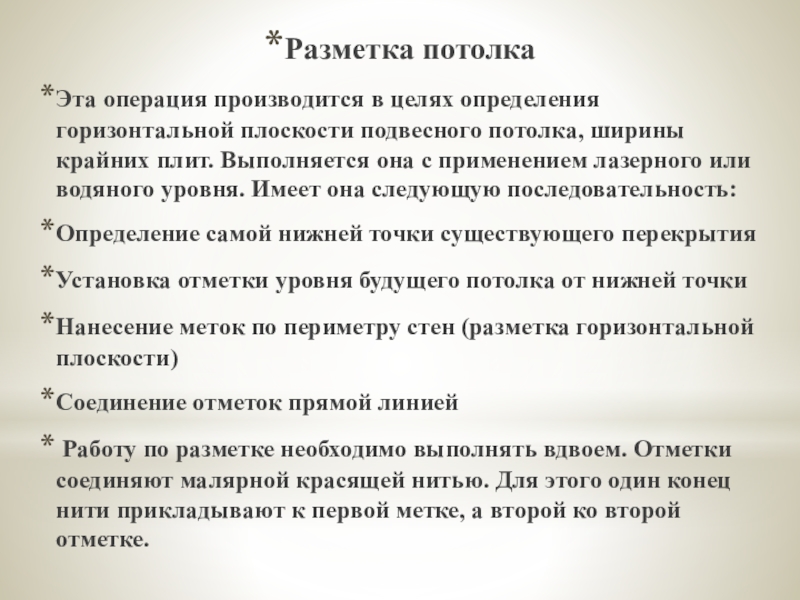

ширины крайних плит. Выполняется она с применением лазерного или водяного уровня. Имеет она следующую последовательность:
Определение самой нижней точки существующего перекрытия
Установка отметки уровня будущего потолка от нижней точки
Нанесение меток по периметру стен (разметка горизонтальной плоскости)
Соединение отметок прямой линией
 Работу по разметке необходимо выполнять вдвоем. Отметки соединяют малярной красящей нитью. Для этого один конец нити прикладывают к первой метке, а второй ко второй отметке.

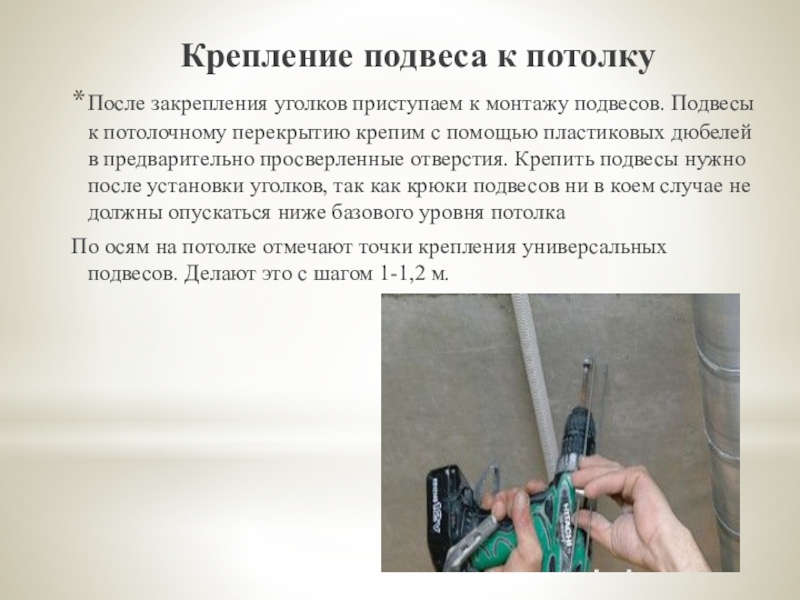

к потолочному перекрытию крепим с помощью пластиковых дюбелей в предварительно просверленные отверстия. Крепить подвесы нужно после установки уголков, так как крюки подвесов ни в коем случае не должны опускаться ниже базового уровня потолка
По осям на потолке отмечают точки крепления универсальных подвесов. Делают это с шагом 1-1,2 м.

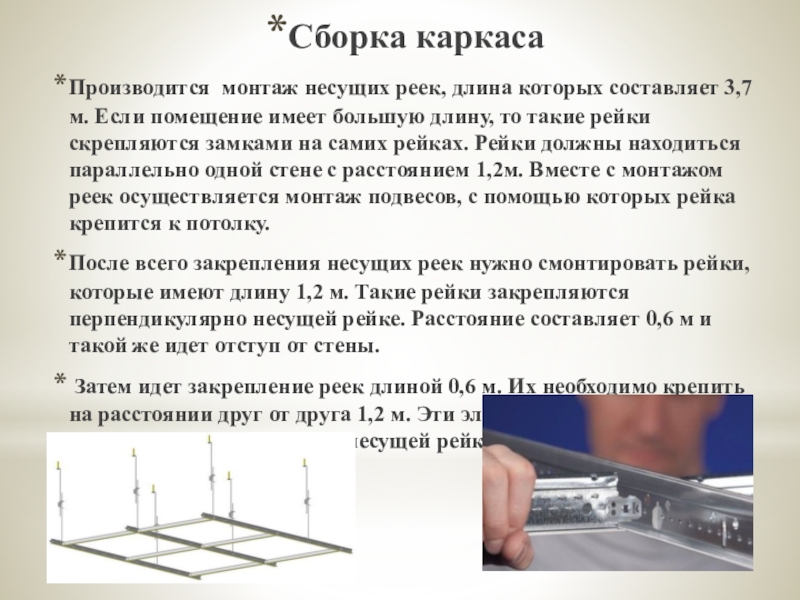

имеет большую длину, то такие рейки скрепляются замками на самих рейках. Рейки должны находиться параллельно одной стене с расстоянием 1,2м. Вместе с монтажом реек осуществляется монтаж подвесов, с помощью которых рейка крепится к потолку.
После всего закрепления несущих реек нужно смонтировать рейки, которые имеют длину 1,2 м. Такие рейки закрепляются перпендикулярно несущей рейке. Расстояние составляет 0,6 м и такой же идет отступ от стены.
 Затем идет закрепление реек длиной 0,6 м. Их необходимо крепить на расстоянии друг от друга 1,2 м. Эти элементы должны быть расположены параллельно несущей рейке.

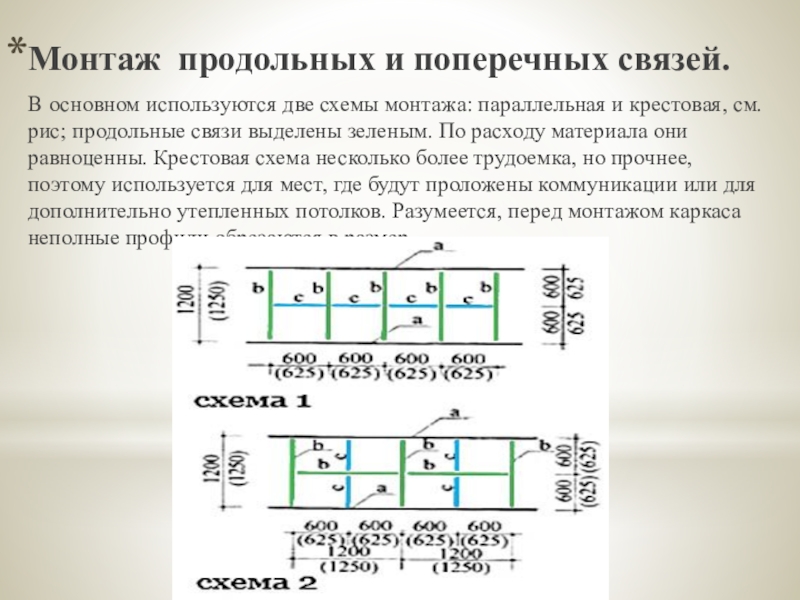

схемы монтажа: параллельная и крестовая, см. рис; продольные связи выделены зеленым. По расходу материала они равноценны. Крестовая схема несколько более трудоемка, но прочнее, поэтому используется для мест, где будут проложены коммуникации или для дополнительно утепленных потолков. Разумеется, перед монтажом каркаса неполные профили обрезаются в размер.

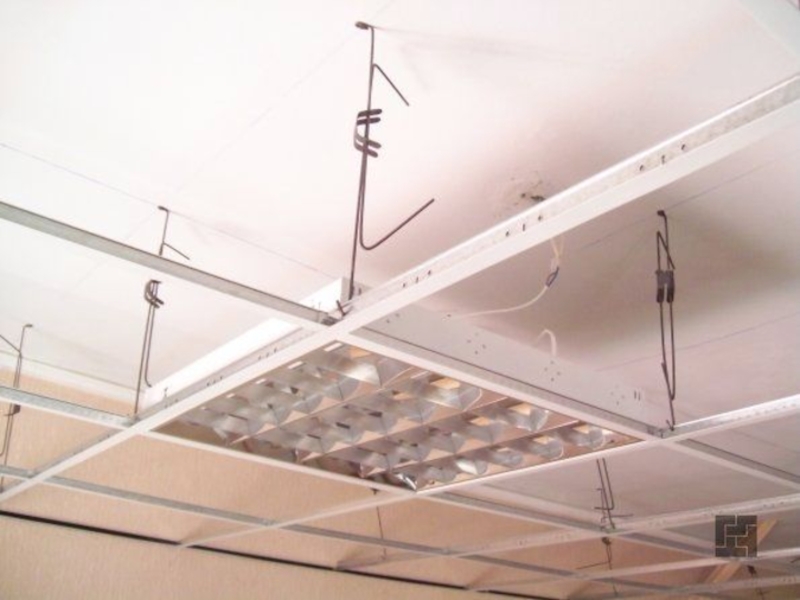

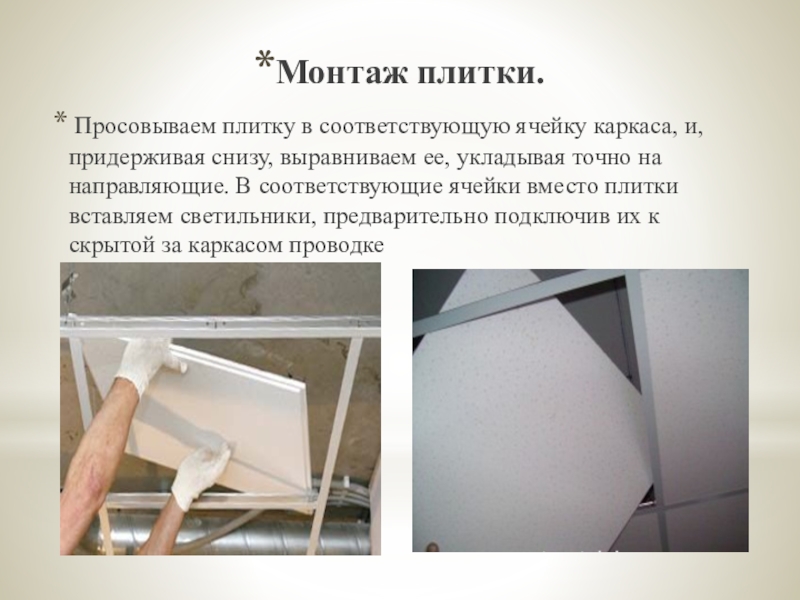

выравниваем ее, укладывая точно на направляющие. В соответствующие ячейки вместо плитки вставляем светильники, предварительно подключив их к скрытой за каркасом проводке

профили имеют
на концах замок, который при
соединении поперечных профилей
с несущими обеспечивает прочность конструкции

Поперечные профили вставляют
справа друг от друга в прорези несущих
профилей и легким усилием вдвигают до упора

Несущие профили
имеют
надежный замок, позволяющий
легко и быстро
соединить внахлест
два профиля.
