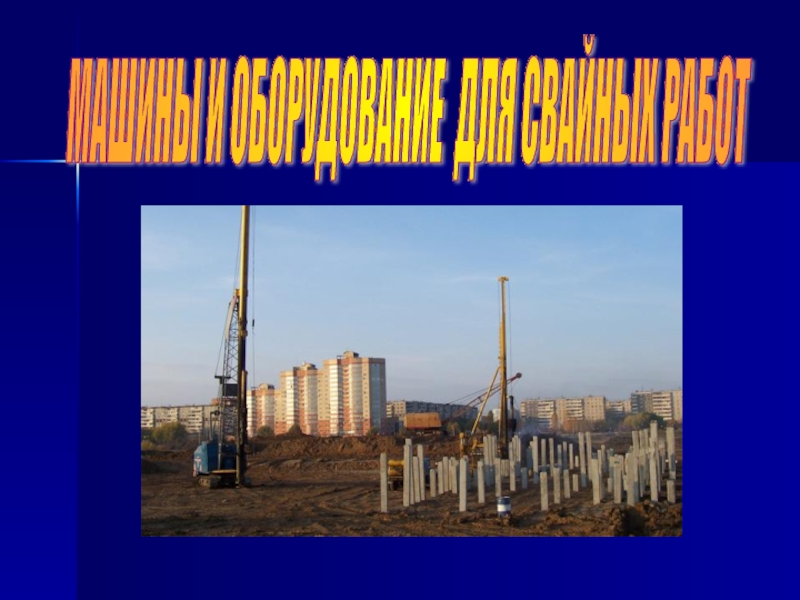

Слайд 1МАШИНЫ И ОБОРУДОВАНИЕ ДЛЯ СВАЙНЫХ РАБОТ

МАШИНЫ И ОБОРУДОВАНИЕ ДЛЯ СВАЙНЫХ РАБОТ

Слайд 2История свайного фундаментостроения
Способы устройства свайных фундаментов
Копры и копровое оборудование
Свайное оборудование
Вибропогружатели и

вибромолоты

ПЛАН УРОКА

История свайного фундаментостроенияСпособы устройства свайных фундаментовКопры и копровое оборудованиеСвайное оборудованиеВибропогружатели и вибромолотыПЛАН УРОКА

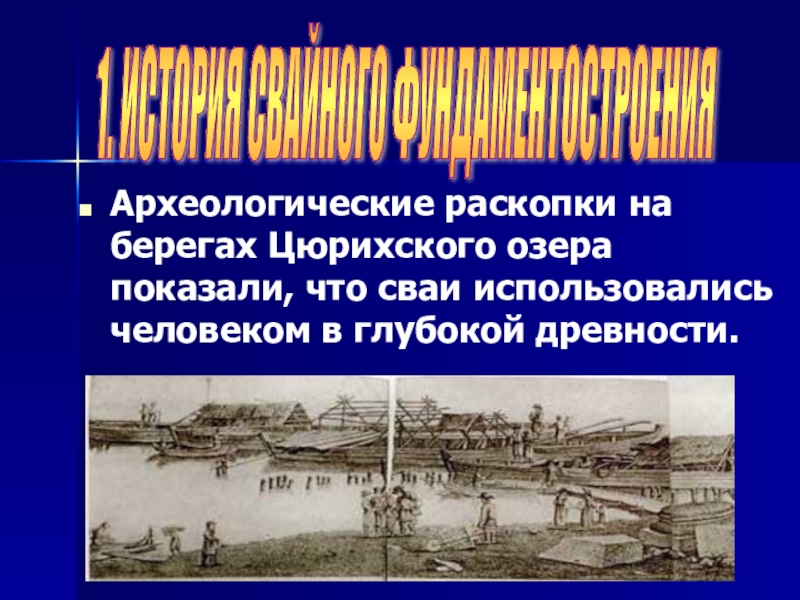

Слайд 3Археологические раскопки на берегах Цюрихского озера показали, что сваи использовались человеком

в глубокой древности.

1. ИСТОРИЯ СВАЙНОГО ФУНДАМЕНТОСТРОЕНИЯ

Археологические раскопки на берегах Цюрихского озера показали, что сваи использовались человеком в глубокой древности. 1. ИСТОРИЯ СВАЙНОГО

Слайд 4

Римский архитектор и инженер Витрувий (I в. до н. э.) подчеркивал

необходимость использования деревянных свай при строительстве.

В настоящее время применение свай позволяет возводить на слабых грунтах все более и более массивные сооружения.
Римский архитектор и инженер Витрувий (I в. до н. э.) подчеркивал необходимость использования деревянных свай при строительстве.

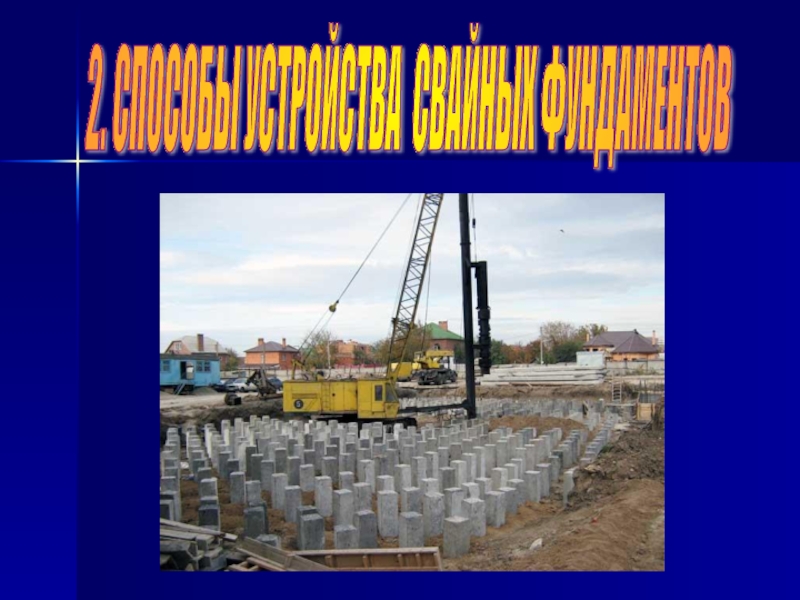

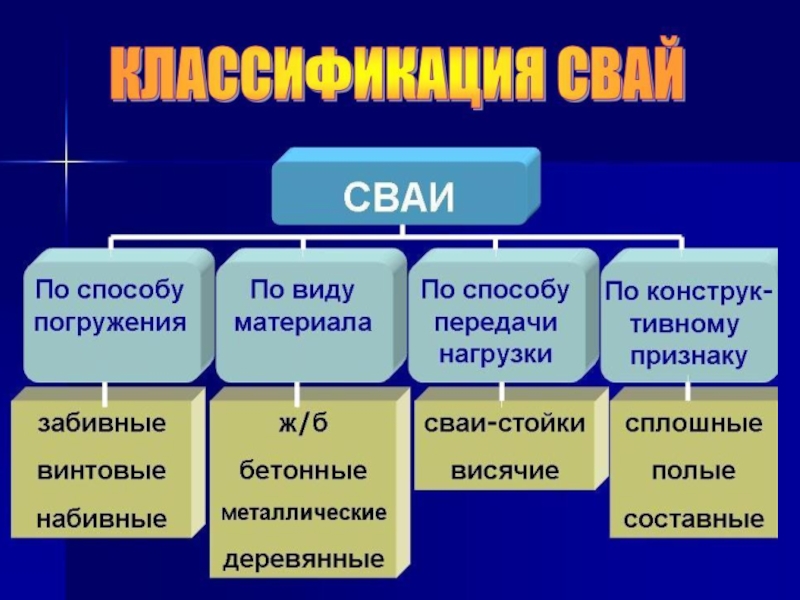

Слайд 52. СПОСОБЫ УСТРОЙСТВА СВАЙНЫХ ФУНДАМЕНТОВ

2. СПОСОБЫ УСТРОЙСТВА СВАЙНЫХ ФУНДАМЕНТОВ

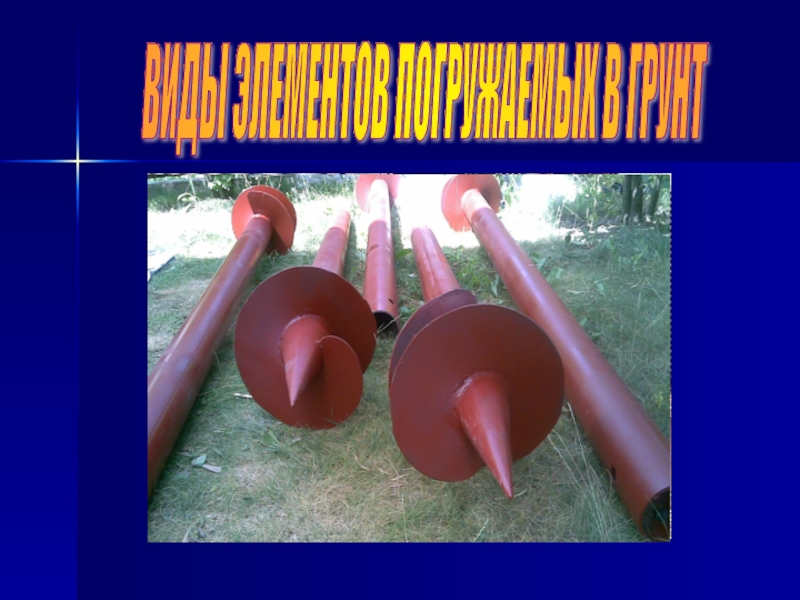

Слайд 7ВИДЫ ЭЛЕМЕНТОВ ПОГРУЖАЕМЫХ В ГРУНТ

ВИДЫ ЭЛЕМЕНТОВ ПОГРУЖАЕМЫХ В ГРУНТ

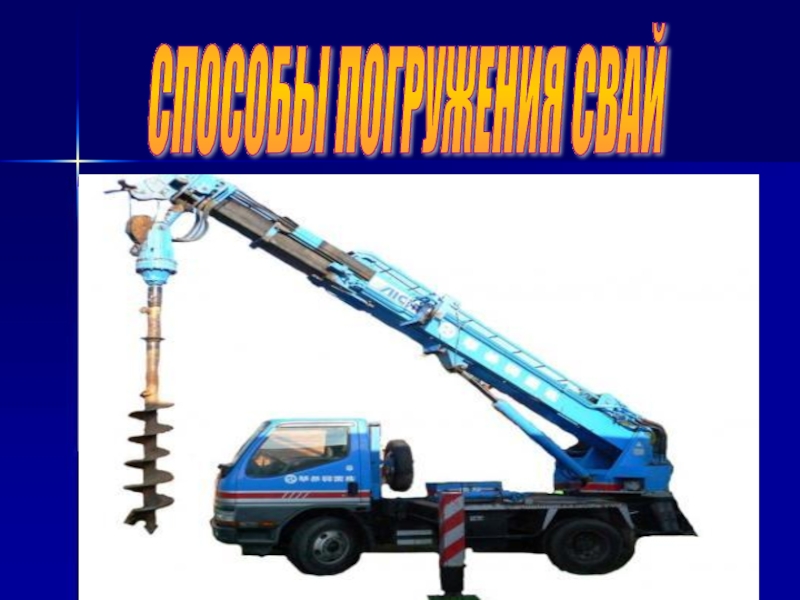

Слайд 8СПОСОБЫ ПОГРУЖЕНИЯ СВАЙ

СПОСОБЫ ПОГРУЖЕНИЯ СВАЙ

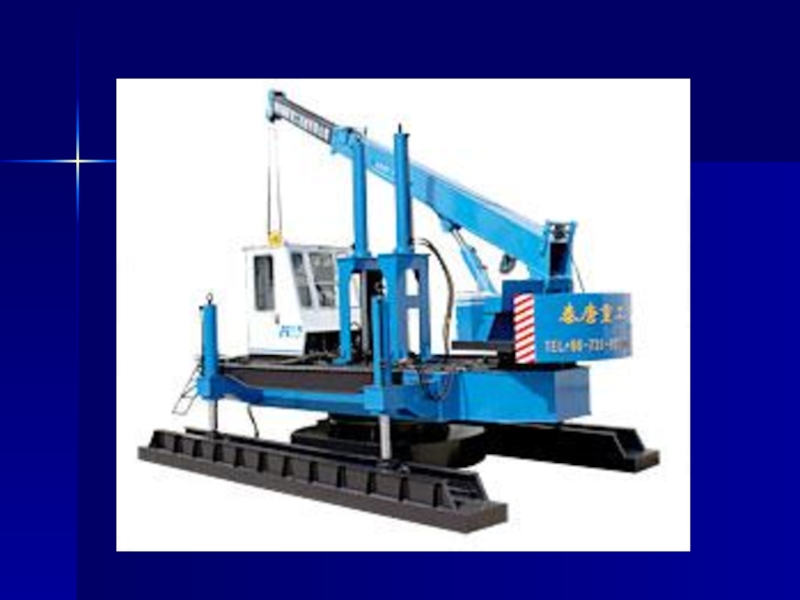

Слайд 93. КОПРЫ И КОПРОВОЕ ОБОРУДОВАНИЕ
Копр - это универсальное базовое оборудование

для перемещения свай с мест их раскладки к местам погружения, их установки, поддержания и направления, а также для крепления погружателя, обеспечивающий передвижение сваебойного оборудования вдоль фронта работ.
3. КОПРЫ И КОПРОВОЕ ОБОРУДОВАНИЕ Копр - это универсальное базовое оборудование для перемещения свай с мест их

Слайд 11КН-12 КР-16

КН-12 КР-16

Слайд 12 - перемещение к месту установки сваи
- строповка сваи с

подтягиванием
- установка на точке погружения по предварительно выполненной разметке
- выверка правильности ее положения
- закрепление на свае наголовника
- установка на свае погружателя, с расстроповкой сваи
- погружение сваи с последующей выверкой направления
- подъем погружателя
- снятие с погруженной сваи наголовника

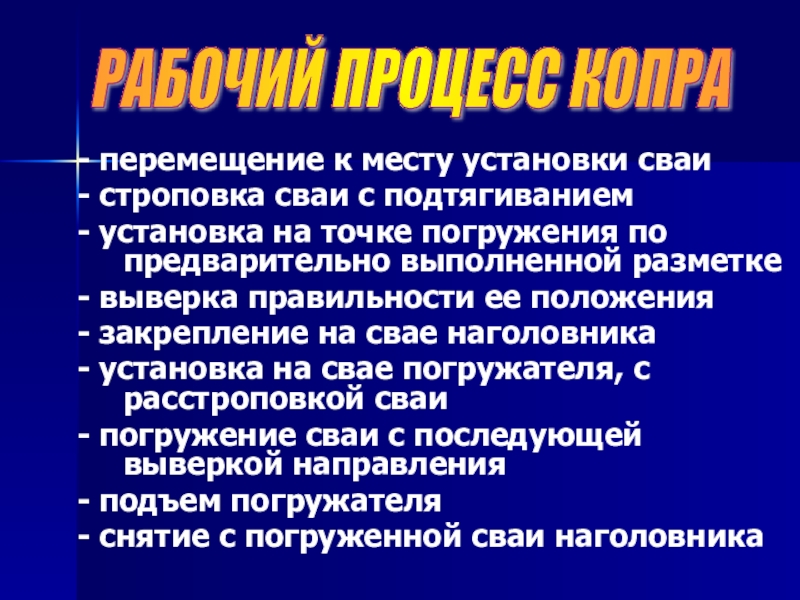

РАБОЧИЙ ПРОЦЕСС КОПРА

- перемещение к месту установки сваи - строповка сваи с подтягиванием - установка на точке погружения

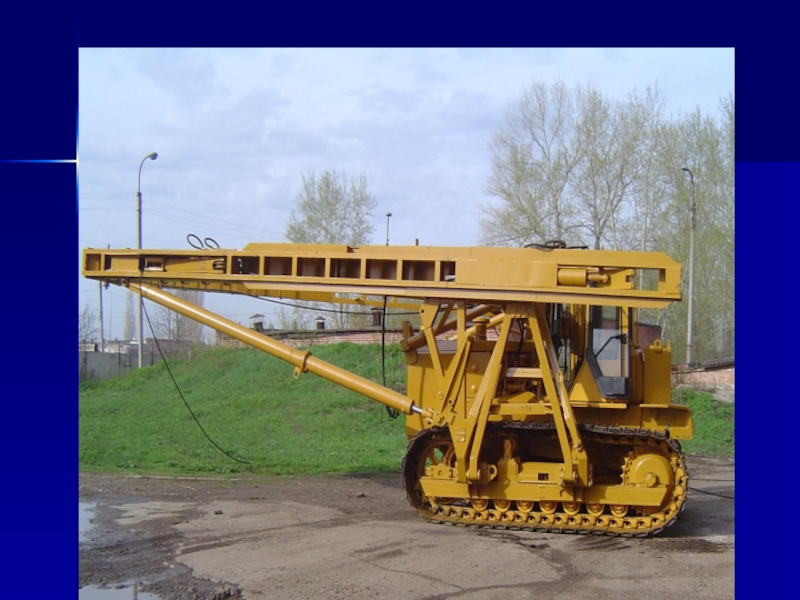

Слайд 13КОПРЫ НА БАЗЕ ТРАКТОРА

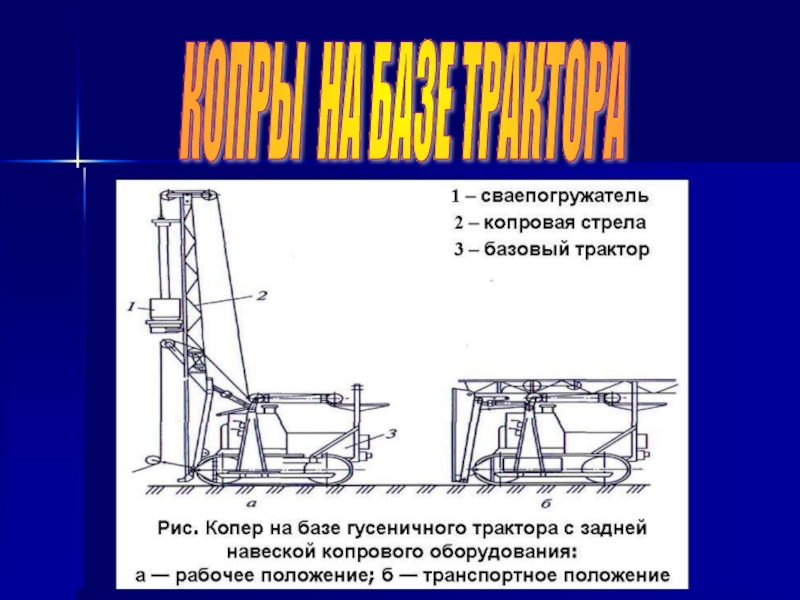

КОПРЫ НА БАЗЕ ТРАКТОРА

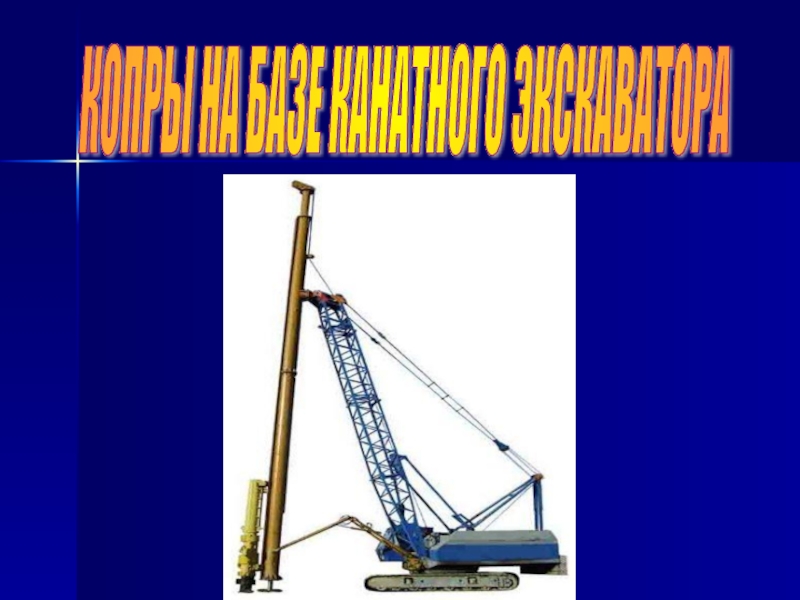

Слайд 15КОПРЫ НА БАЗЕ КАНАТНОГО ЭКСКАВАТОРА

КОПРЫ НА БАЗЕ КАНАТНОГО ЭКСКАВАТОРА

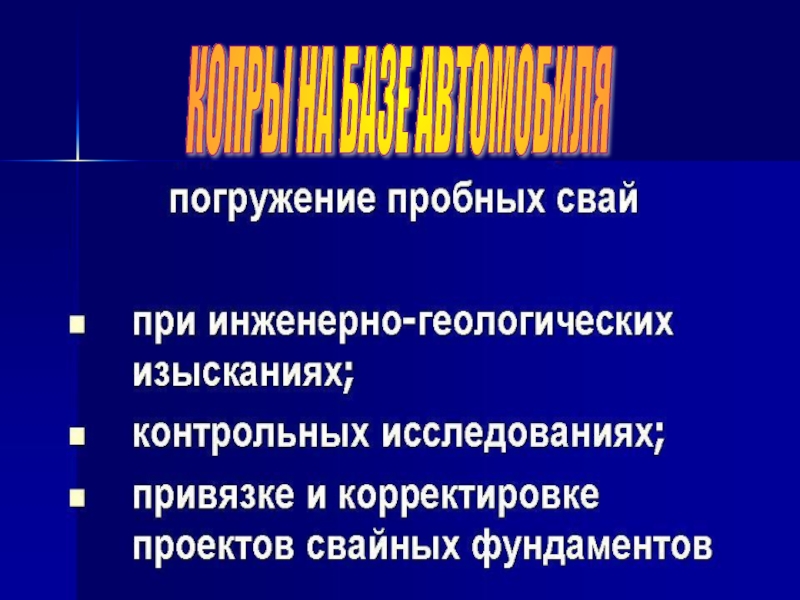

Слайд 16КОПРЫ НА БАЗЕ АВТОМОБИЛЯ

КОПРЫ НА БАЗЕ АВТОМОБИЛЯ

Слайд 17РЕЛЬСОКОЛЁСНЫЙ КОПЁР

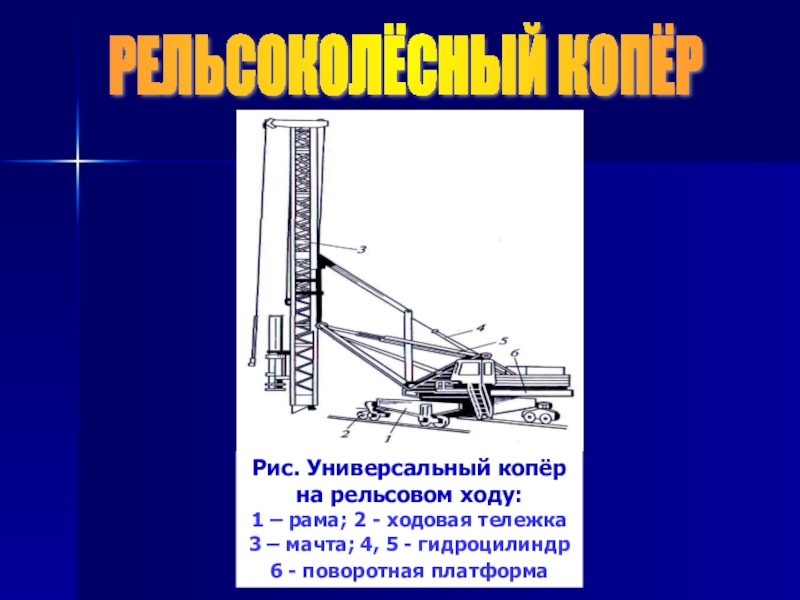

Рис. Универсальный копёр на рельсовом ходу:
1 – рама; 2

- ходовая тележка
3 – мачта; 4, 5 - гидроцилиндр
6 - поворотная платформа
РЕЛЬСОКОЛЁСНЫЙ КОПЁР Рис. Универсальный копёр на рельсовом ходу:1 – рама; 2 - ходовая тележка3 – мачта; 4,

Слайд 18применение:
для районов массового жилищного и промышленного строительства,
при возведении зданий

и сооружений на слабых и водонасыщенных грунтах,
при наличии в строящемся здании значительного технического подполья

КОПР МОСТОВОГО ТИПА

применение: для районов массового жилищного и промышленного строительства, при возведении зданий и сооружений на слабых и водонасыщенных

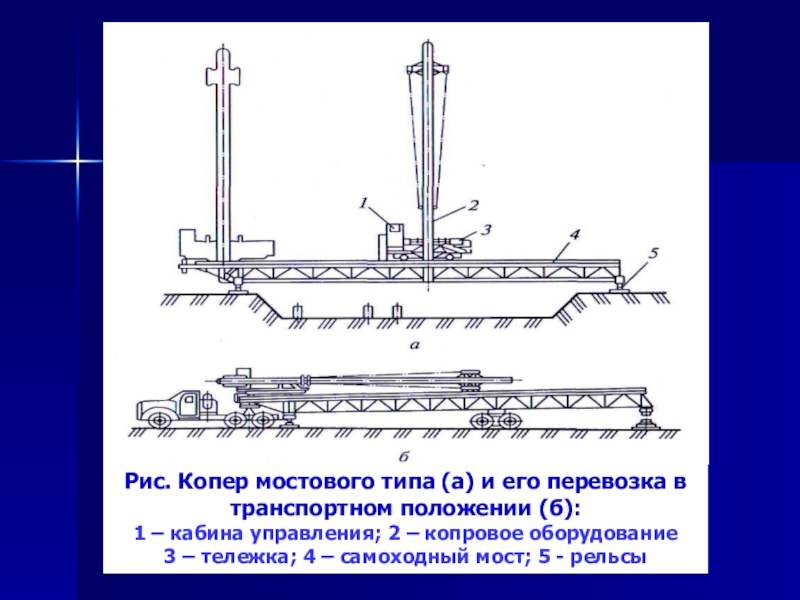

Слайд 19Рис. Копер мостового типа (а) и его перевозка в транспортном положении

(б):
1 – кабина управления; 2 – копровое оборудование
3 – тележка; 4 – самоходный мост; 5 - рельсы
Рис. Копер мостового типа (а) и его перевозка в транспортном положении (б):1 – кабина управления; 2 –

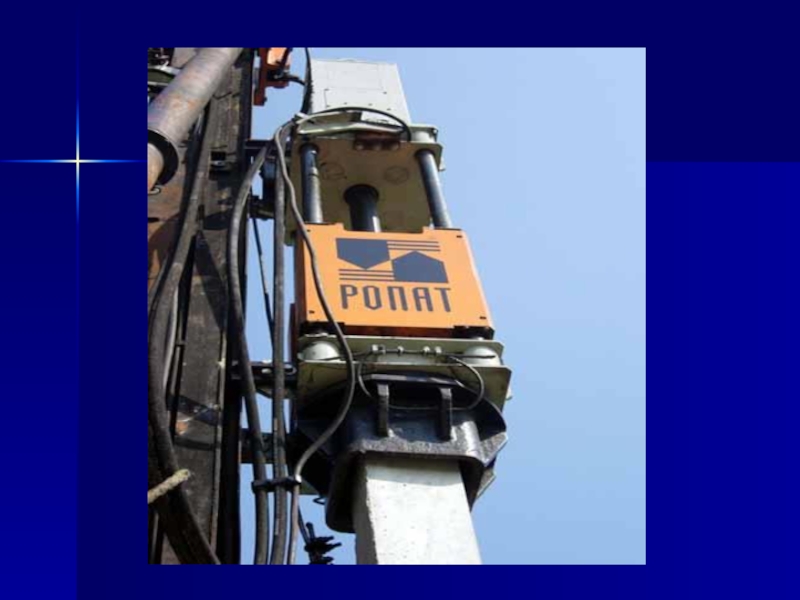

Слайд 204. СВАЙНОЕ ОБОРУДОВАНИЕ

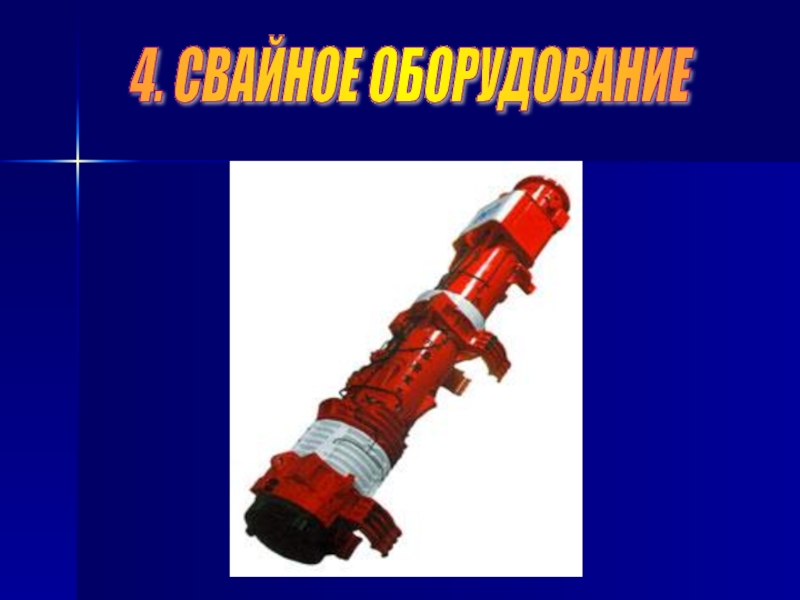

4. СВАЙНОЕ ОБОРУДОВАНИЕ

Слайд 21КЛАССИФИКАЦИЯ СВАЙНОГО ОБОРУДОВАНИЯ

КЛАССИФИКАЦИЯ СВАЙНОГО ОБОРУДОВАНИЯ

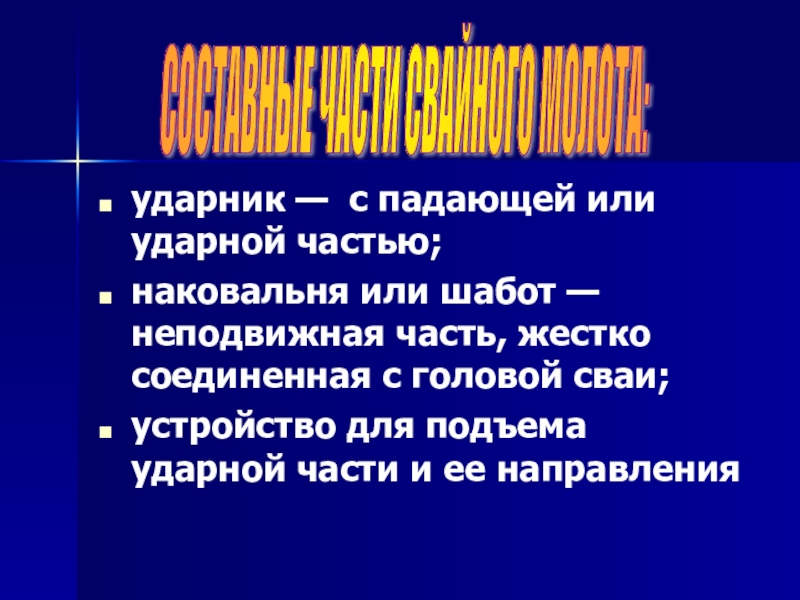

Слайд 22ударник — с падающей или ударной частью;
наковальня или шабот —

неподвижная часть, жестко соединенная с головой сваи;
устройство для подъема ударной части и ее направления

СОСТАВНЫЕ ЧАСТИ СВАЙНОГО МОЛОТА:

ударник — с падающей или ударной частью; наковальня или шабот — неподвижная часть, жестко соединенная с головой

Слайд 23ПАРОВОЗДУШНЫЙ МОЛОТ

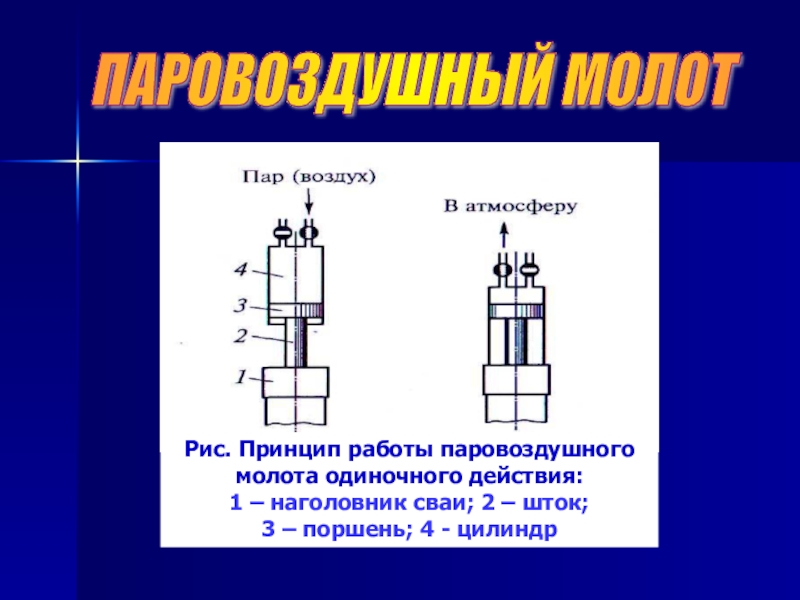

Рис. Принцип работы паровоздушного молота одиночного действия:
1 – наголовник

сваи; 2 – шток;
3 – поршень; 4 - цилиндр
ПАРОВОЗДУШНЫЙ МОЛОТ Рис. Принцип работы паровоздушного молота одиночного действия:1 – наголовник сваи; 2 – шток;3 – поршень;

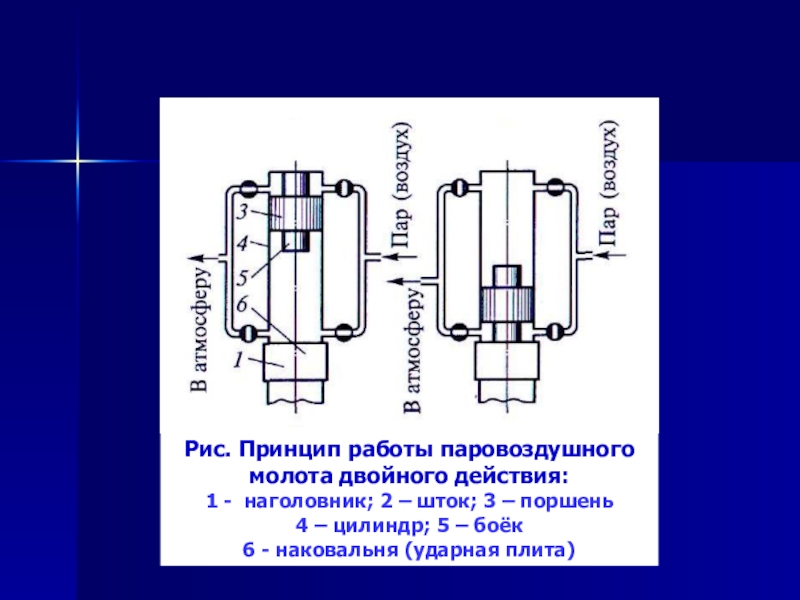

Слайд 24Рис. Принцип работы паровоздушного молота двойного действия:
1 - наголовник; 2 –

шток; 3 – поршень
4 – цилиндр; 5 – боёк
6 - наковальня (ударная плита)
Рис. Принцип работы паровоздушного молота двойного действия:1 - наголовник; 2 – шток; 3 – поршень4 – цилиндр;

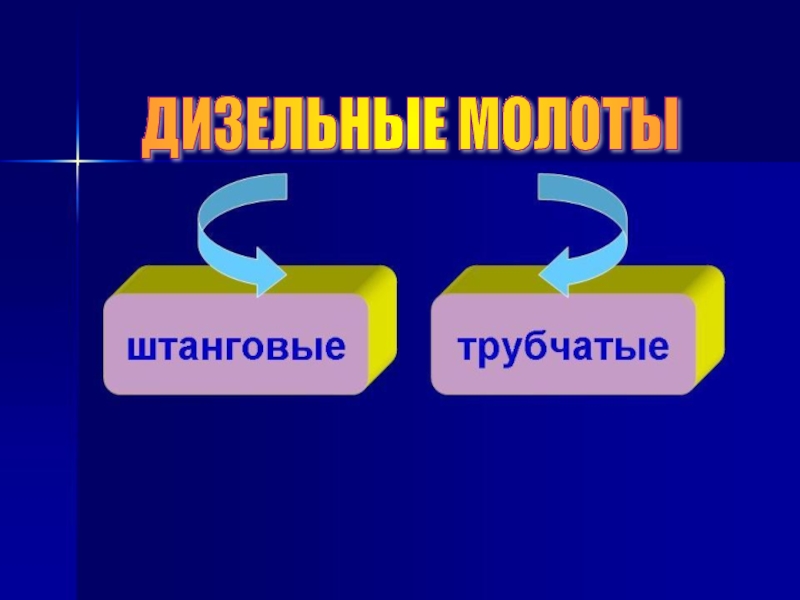

Слайд 25ДИЗЕЛЬНЫЕ МОЛОТЫ

ДИЗЕЛЬНЫЕ МОЛОТЫ

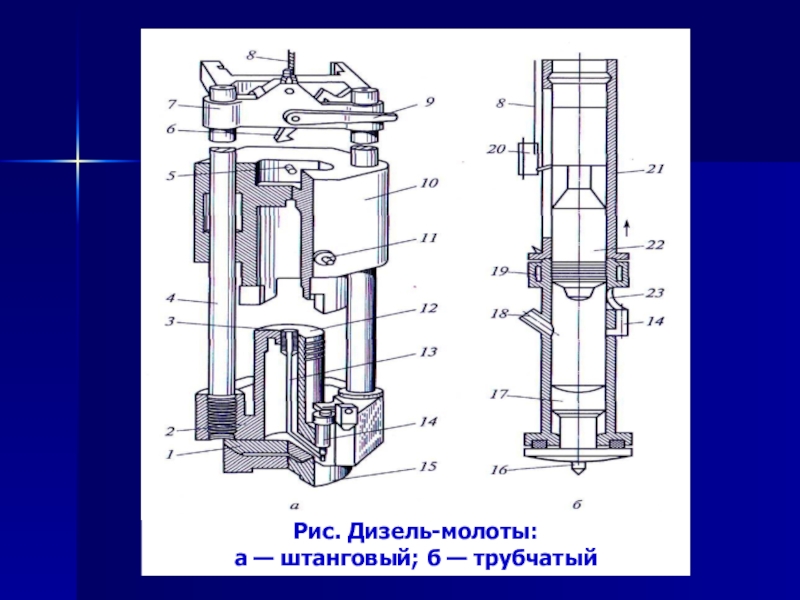

Слайд 26Рис. Дизель-молоты:
а — штанговый; б — трубчатый

Рис. Дизель-молоты:а — штанговый; б — трубчатый

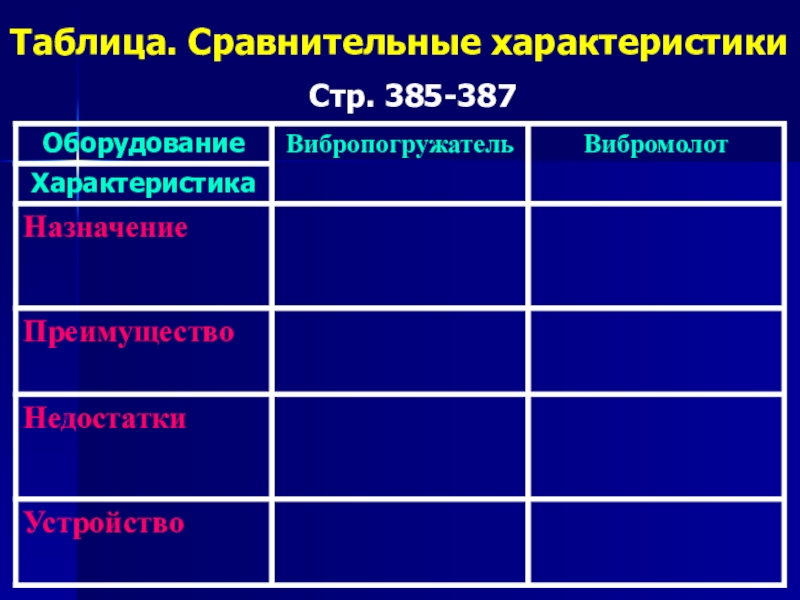

Слайд 28Таблица. Сравнительные характеристики
Стр. 385-387

Таблица. Сравнительные характеристики Стр. 385-387

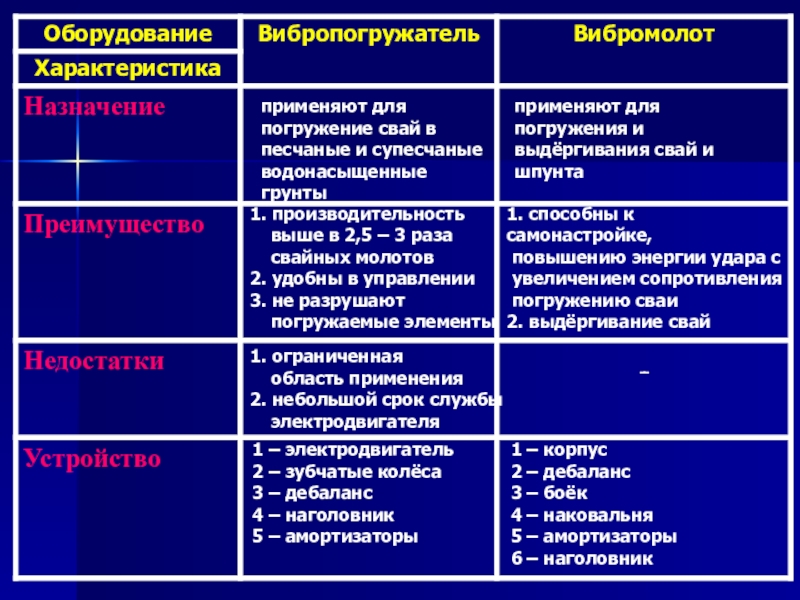

Слайд 29применяют для
погружение свай в
песчаные и супесчаные
водонасыщенные грунты
применяют для погружения и
выдёргивания свай

и шпунта

1 – электродвигатель
2 – зубчатые колёса
3 – дебаланс
4 – наголовник
5 – амортизаторы

1 – корпус
2 – дебаланс
3 – боёк
4 – наковальня
5 – амортизаторы
6 – наголовник

1. производительность
выше в 2,5 – 3 раза
свайных молотов
2. удобны в управлении
3. не разрушают
погружаемые элементы

1. способны к самонастройке,
повышению энергии удара с
увеличением сопротивления
погружению сваи
2. выдёргивание свай

-

-

1. ограниченная
область применения
2. небольшой срок службы
электродвигателя

применяют дляпогружение свай впесчаные и супесчаныеводонасыщенные грунтыприменяют для погружения ивыдёргивания свай и шпунта1 – электродвигатель2 – зубчатые

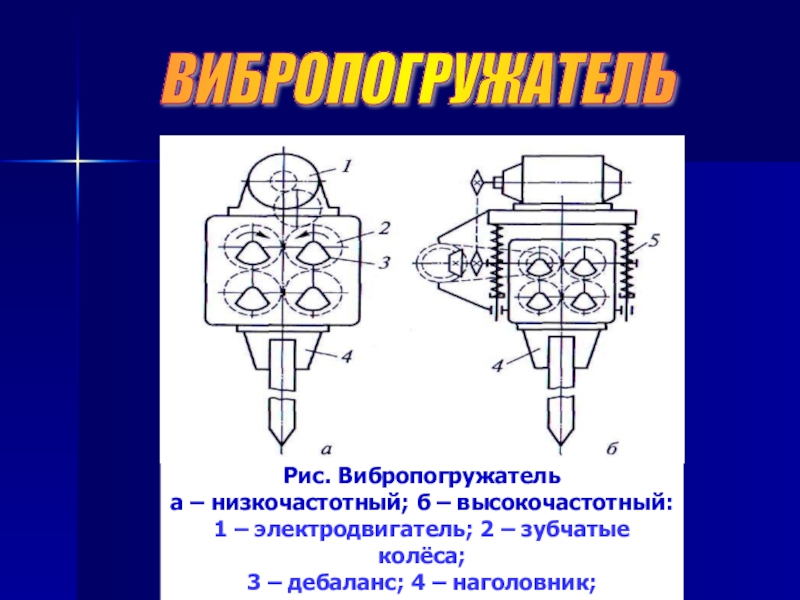

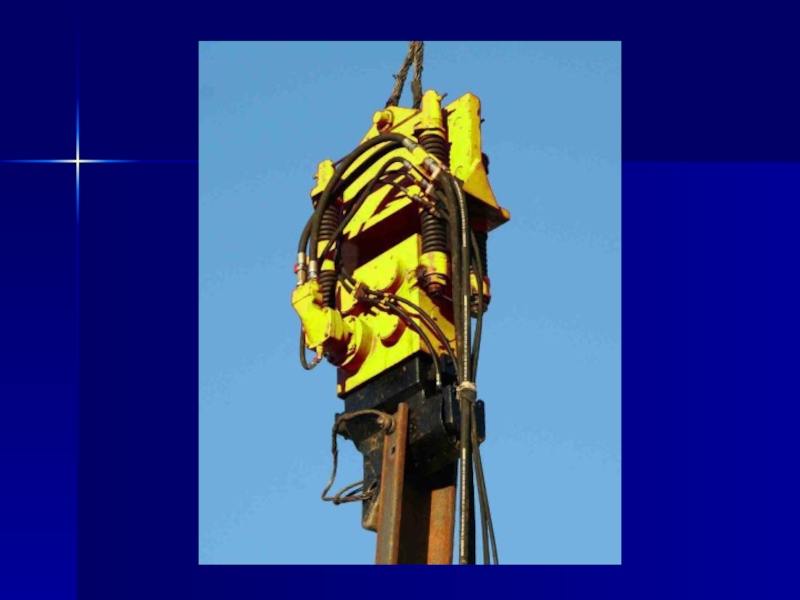

Слайд 30ВИБРОПОГРУЖАТЕЛЬ
Рис. Вибропогружатель
а – низкочастотный; б – высокочастотный:
1 – электродвигатель; 2

– зубчатые колёса;
3 – дебаланс; 4 – наголовник;
5 – амортизаторы
ВИБРОПОГРУЖАТЕЛЬ Рис. Вибропогружательа – низкочастотный; б – высокочастотный:1 – электродвигатель; 2 – зубчатые колёса;3 – дебаланс; 4

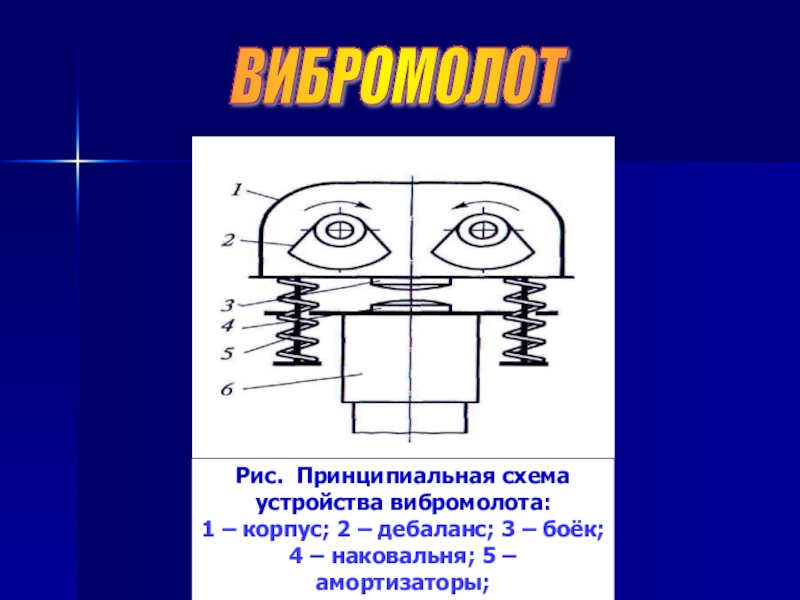

Слайд 32ВИБРОМОЛОТ
Рис. Принципиальная схема устройства вибромолота:
1 – корпус; 2 – дебаланс;

3 – боёк;
4 – наковальня; 5 – амортизаторы;
6 – наголовник
ВИБРОМОЛОТ Рис. Принципиальная схема устройства вибромолота:1 – корпус; 2 – дебаланс; 3 – боёк;4 – наковальня; 5
