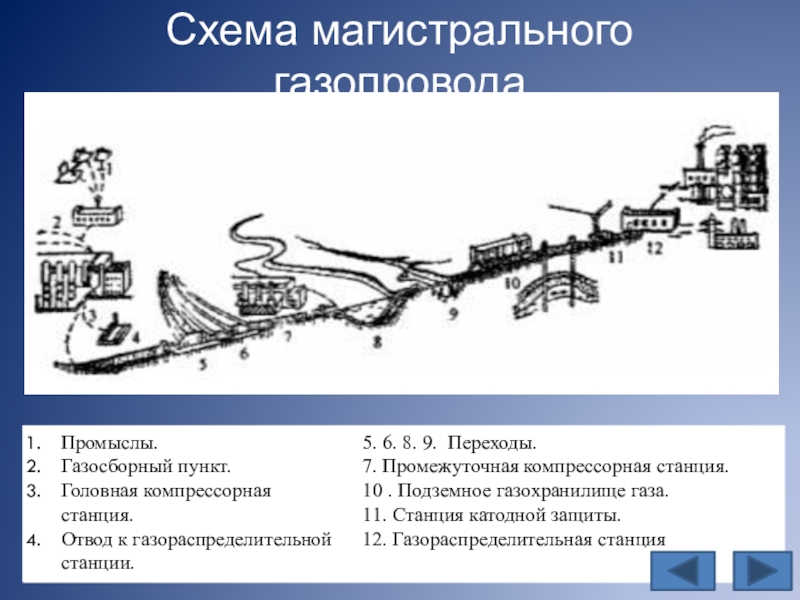

- 8. Схема магистрального газопровода
- 9. Линейная часть магистрального газопроводаПодземная НаземнаяНадземная
- 10. Трубопроводная арматураЗадвижкиШаровые краныЗапорная арматура служит для отключения

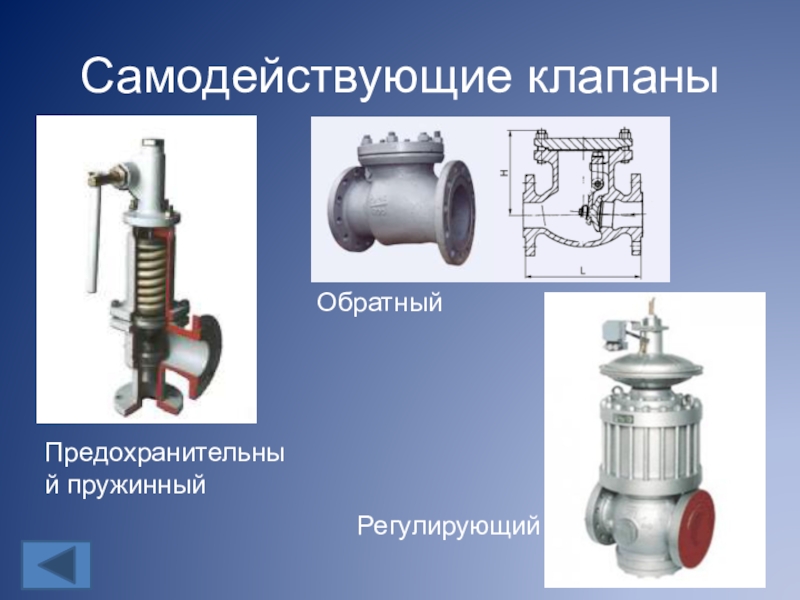

- 11. Самодействующие клапаныПредохранительный пружинныйОбратныйРегулирующий
- 12. Головные сооруженияАбсорбционная установка для осушки газаБлок очистки природного газа Пылеуловители
- 13. Компрессорные станции1. Головные КС – для повышения

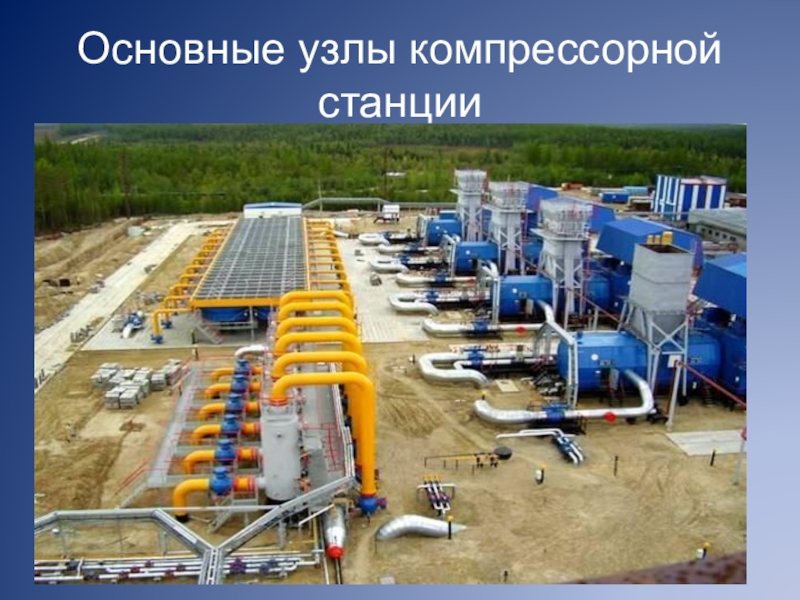

- 14. Основные узлы компрессорной станции
- 15. Слайд 15
- 16. Станция подземного хранения газаПодземные хранилища газа (ПХГ)
- 17. Газораспределительные станцииГазораспределительная станция служит для понижения давления газа
- 18. ПереходыПереходы – это пересечения магистрального трубопровода через

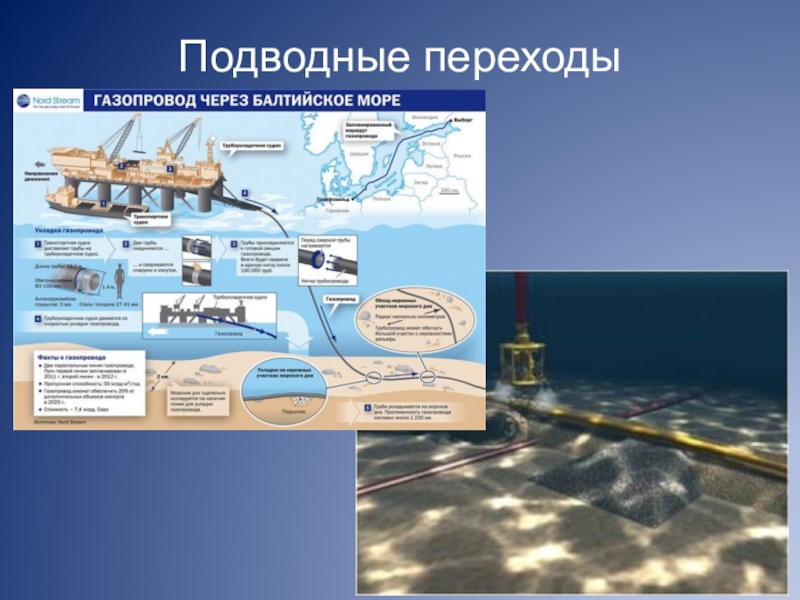

- 19. Подводные переходы

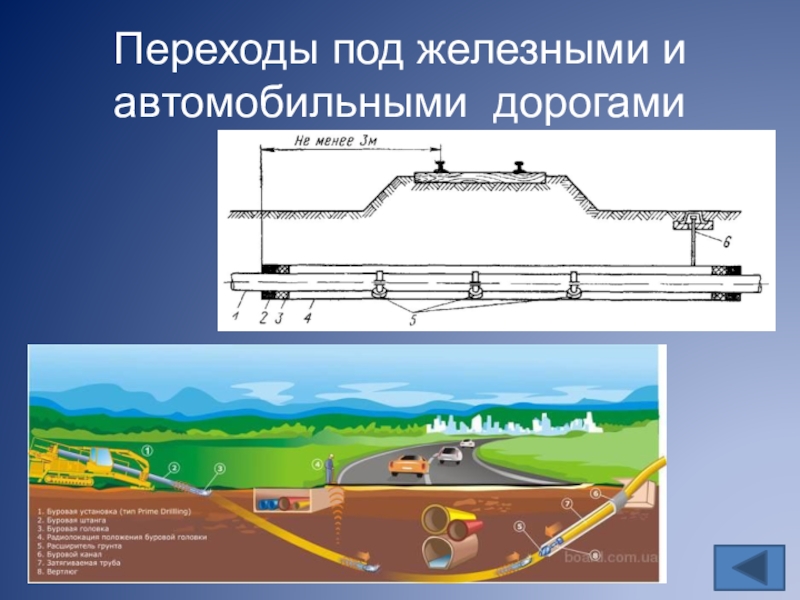

- 20. Переходы под железными и автомобильными дорогами
- 21. Установки электрохимзащитыКатодная защитаПротекторная защитаДренажная защитаУстановки ЭХЗ служат для защиты подземных трубопроводов от электрохимической коррозии.
- 22. Проверка знанийКакие трубопроводы служат для соединения скважин
- 23. Какой вид запорной арматуры применяется на линейной
- 24. Какое сооружение магистрального газопровода служит для регулирования
- 25. Какая арматура служит для защиты технологического оборудования
- 26. Спасибо за урок!
Тема: «Основные сооружения магистральных газопроводов»Цель: изучить основные сооружения магистральных газопроводов, их назначение, конструктивные и технологические особенности.

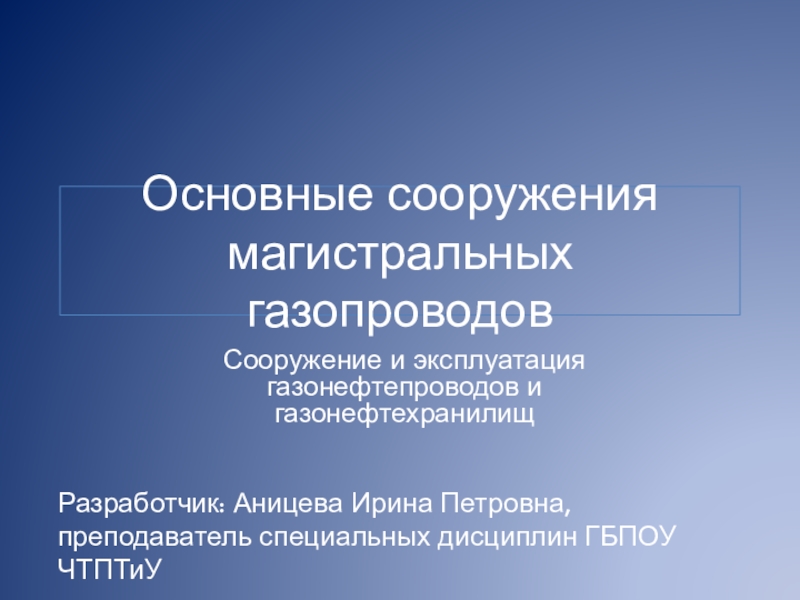

Слайд 1Основные сооружения магистральных газопроводов
Сооружение и эксплуатация газонефтепроводов и газонефтехранилищ
Разработчик: Аницева Ирина

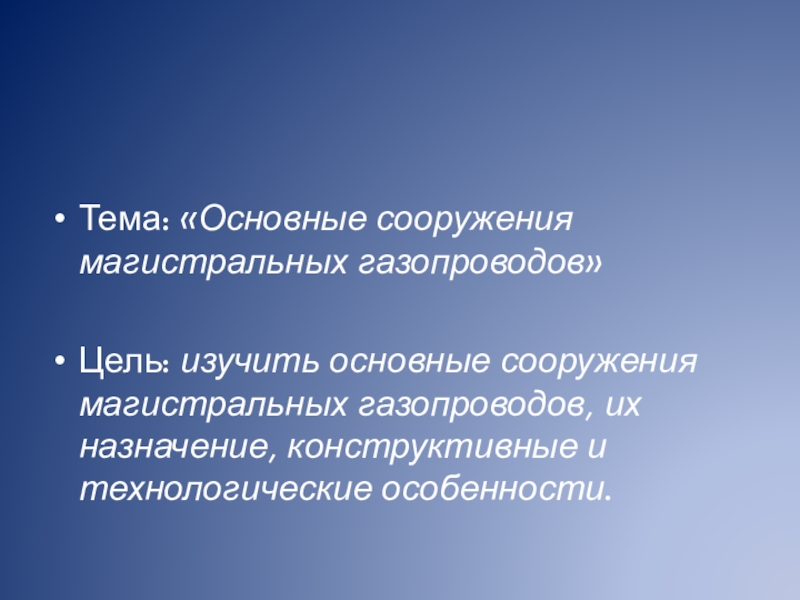

Слайд 2Тема: «Основные сооружения магистральных газопроводов»
Цель: изучить основные сооружения магистральных газопроводов, их
назначение, конструктивные и технологические особенности.

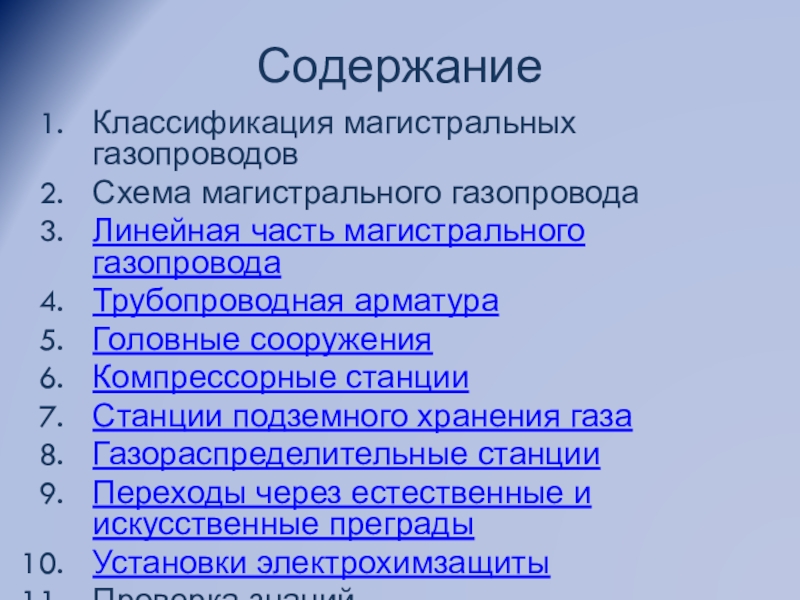

Слайд 3Содержание
Классификация магистральных газопроводов
Схема магистрального газопровода
Линейная часть магистрального газопровода
Трубопроводная арматура
Головные сооружения
Компрессорные станции
Станции
подземного хранения газа
Газораспределительные станции
Переходы через естественные и искусственные преграды
Установки электрохимзащиты
Проверка знаний
Газораспределительные станции
Переходы через естественные и искусственные преграды
Установки электрохимзащиты
Проверка знаний

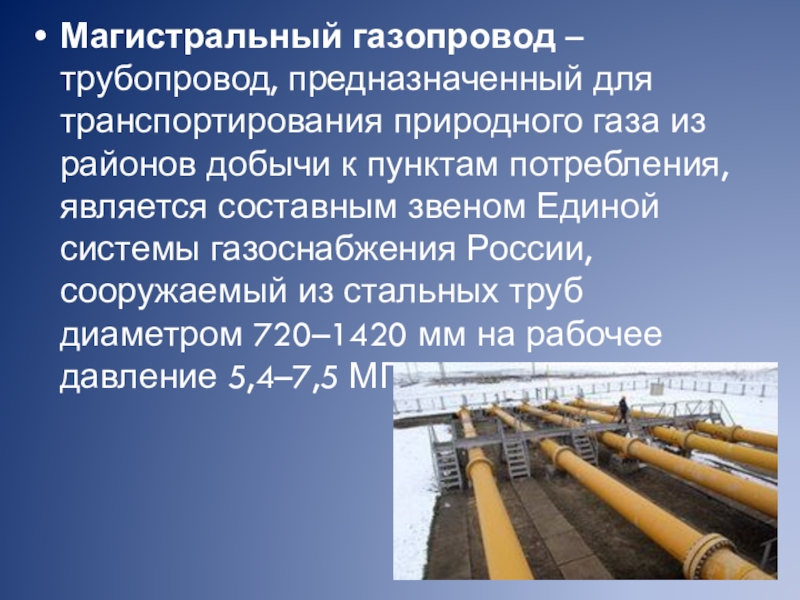

Слайд 4Магистральный газопровод – трубопровод, предназначенный для транспортирования природного газа из районов
добычи к пунктам потребления, является составным звеном Единой системы газоснабжения России, сооружаемый из стальных труб диаметром 720–1420 мм на рабочее давление 5,4–7,5 МПа.

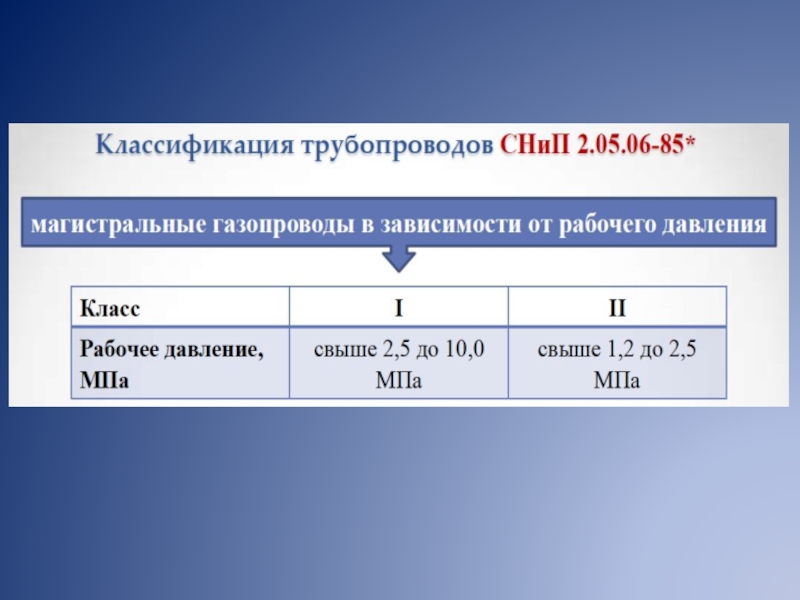

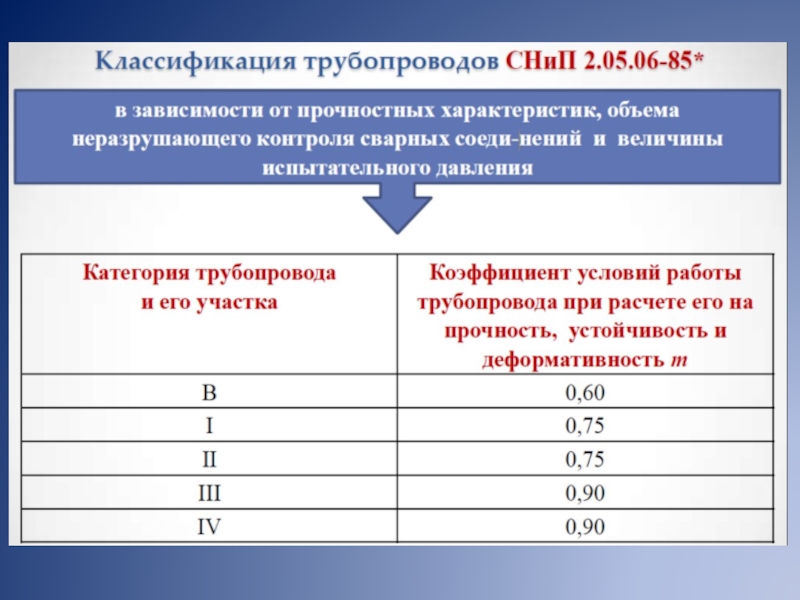

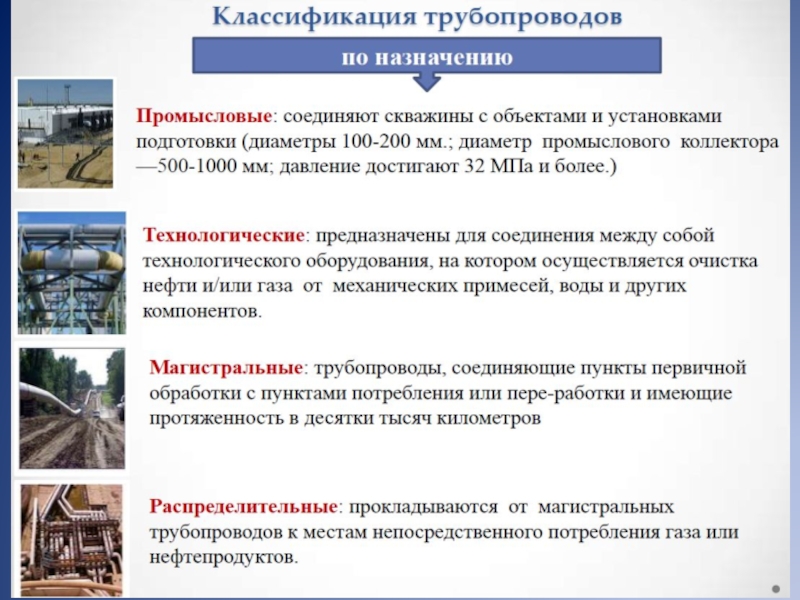

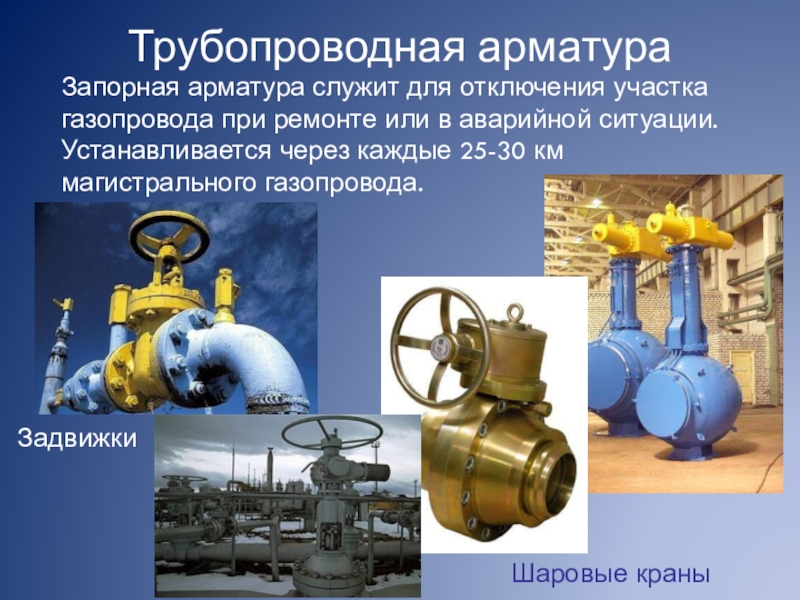

Слайд 10Трубопроводная арматура
Задвижки
Шаровые краны
Запорная арматура служит для отключения участка газопровода при ремонте
или в аварийной ситуации. Устанавливается через каждые 25-30 км магистрального газопровода.

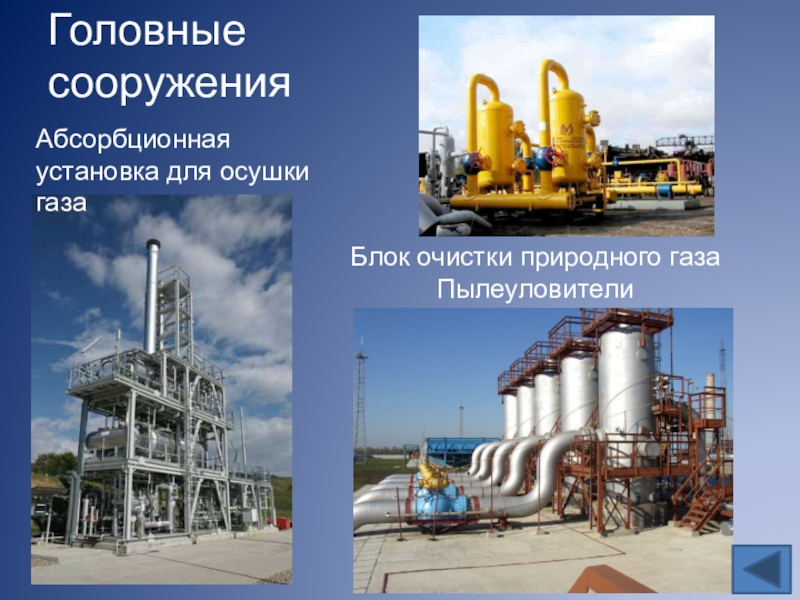

Слайд 12Головные сооружения
Абсорбционная установка для осушки газа
Блок очистки природного газа Пылеуловители

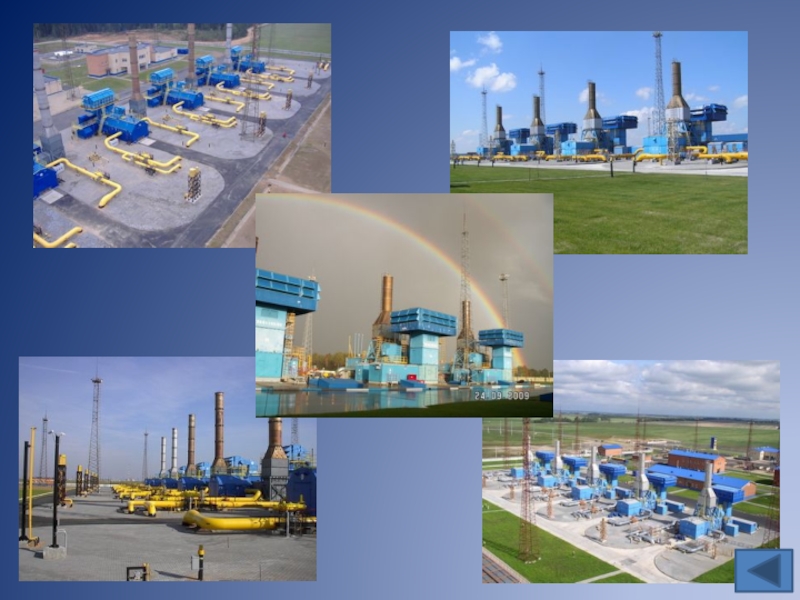

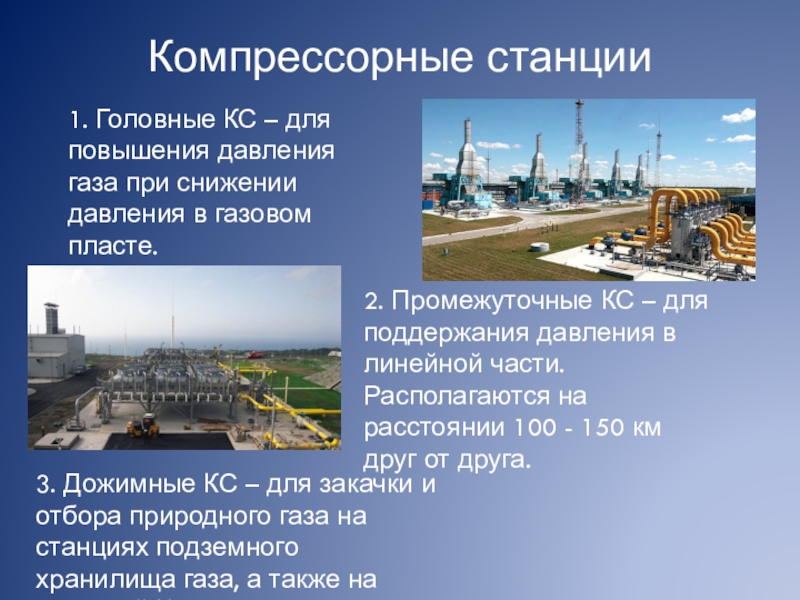

Слайд 13Компрессорные станции
1. Головные КС – для повышения давления газа при снижении
давления в газовом пласте.
2. Промежуточные КС – для поддержания давления в линейной части. Располагаются на расстоянии 100 - 150 км друг от друга.
3. Дожимные КС – для закачки и отбора природного газа на станциях подземного хранилища газа, а также на головной КС.

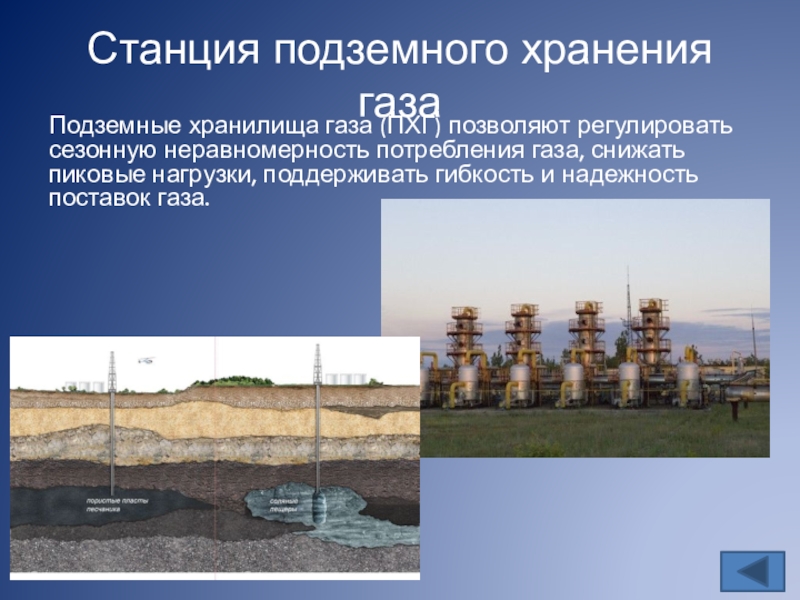

Слайд 16Станция подземного хранения газа
Подземные хранилища газа (ПХГ) позволяют регулировать сезонную неравномерность
потребления газа, снижать пиковые нагрузки, поддерживать гибкость и надежность поставок газа.

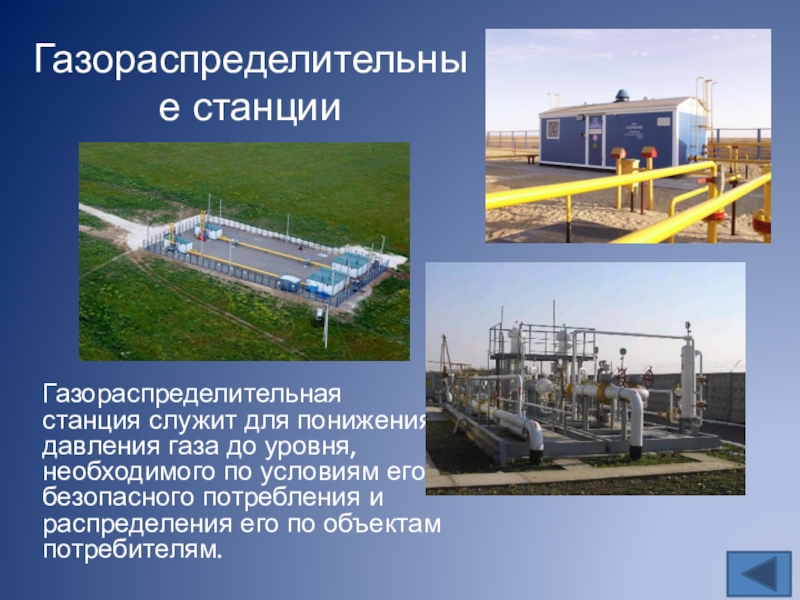

Слайд 17Газораспределительные станции
Газораспределительная станция служит для понижения давления газа до уровня, необходимого по
условиям его безопасного потребления и распределения его по объектам потребителям.

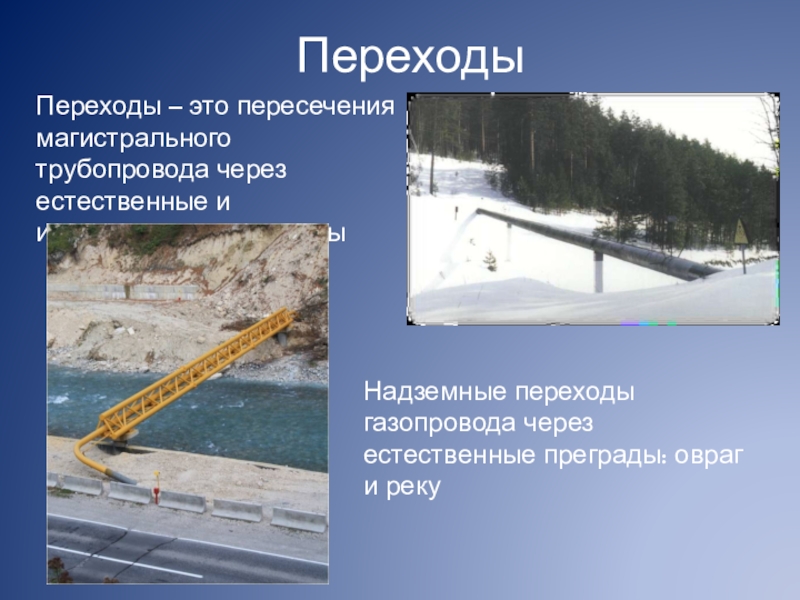

Слайд 18Переходы
Переходы – это пересечения магистрального трубопровода через естественные и искусственные преграды
Надземные
переходы газопровода через естественные преграды: овраг и реку

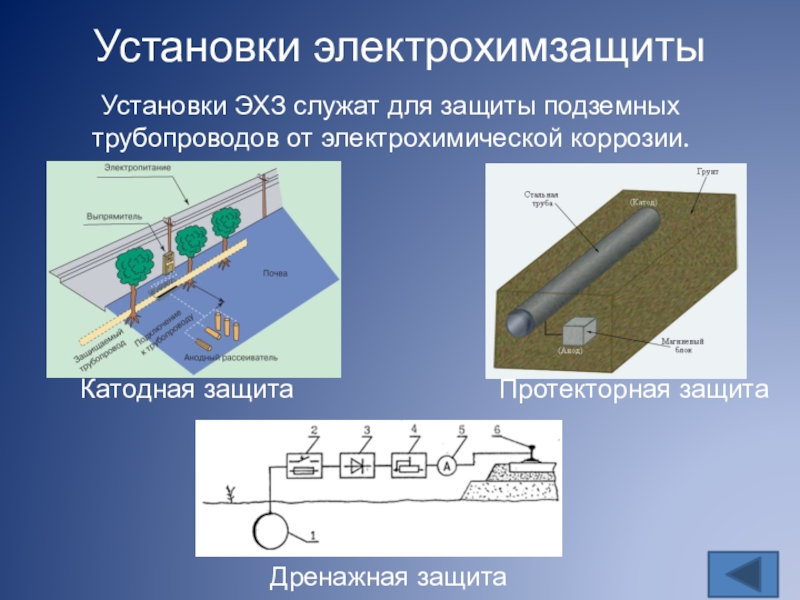

Слайд 21Установки электрохимзащиты
Катодная защита
Протекторная защита
Дренажная защита
Установки ЭХЗ служат для защиты подземных трубопроводов
от электрохимической коррозии.

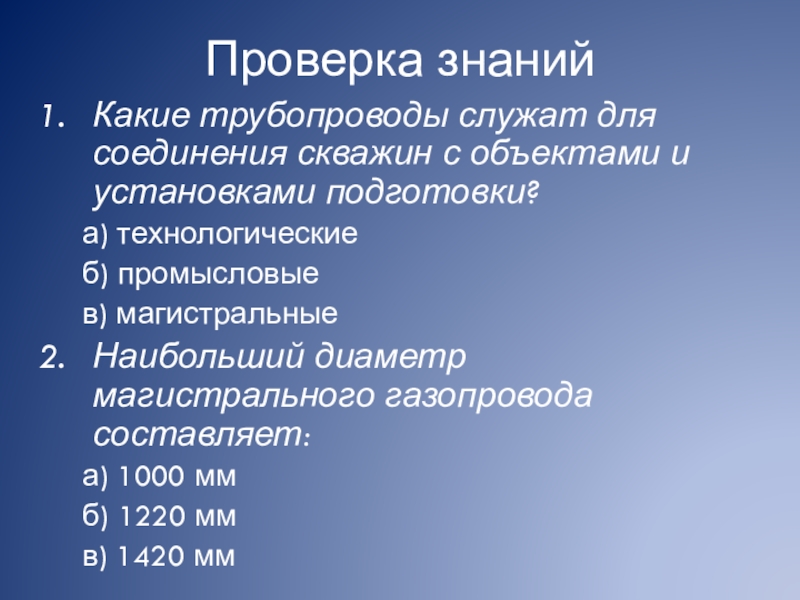

Слайд 22Проверка знаний
Какие трубопроводы служат для соединения скважин с объектами и установками
подготовки?
а) технологические
б) промысловые
в) магистральные
Наибольший диаметр магистрального газопровода составляет:
а) 1000 мм
б) 1220 мм
в) 1420 мм
а) технологические
б) промысловые
в) магистральные
Наибольший диаметр магистрального газопровода составляет:
а) 1000 мм
б) 1220 мм
в) 1420 мм

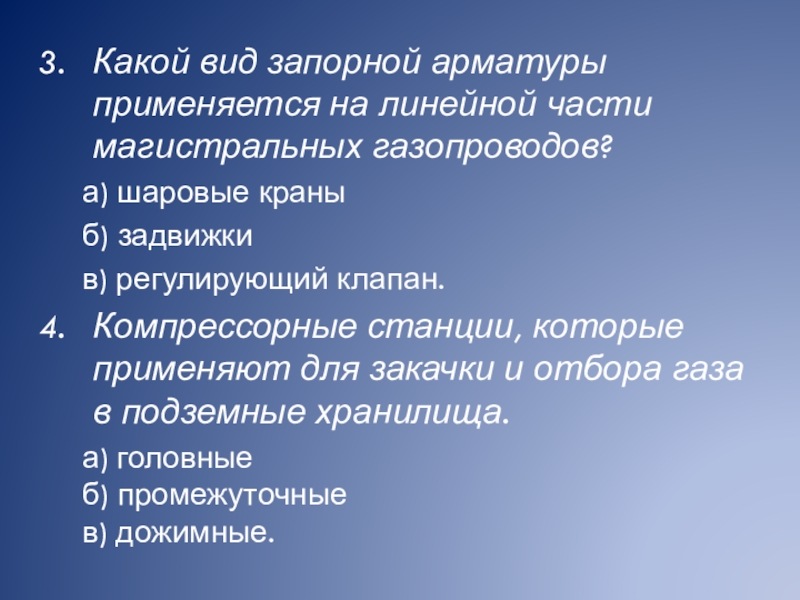

Слайд 23Какой вид запорной арматуры применяется на линейной части магистральных газопроводов?
а) шаровые
краны
б) задвижки
в) регулирующий клапан.
Компрессорные станции, которые применяют для закачки и отбора газа в подземные хранилища.
а) головные б) промежуточные в) дожимные.
б) задвижки
в) регулирующий клапан.
Компрессорные станции, которые применяют для закачки и отбора газа в подземные хранилища.
а) головные б) промежуточные в) дожимные.

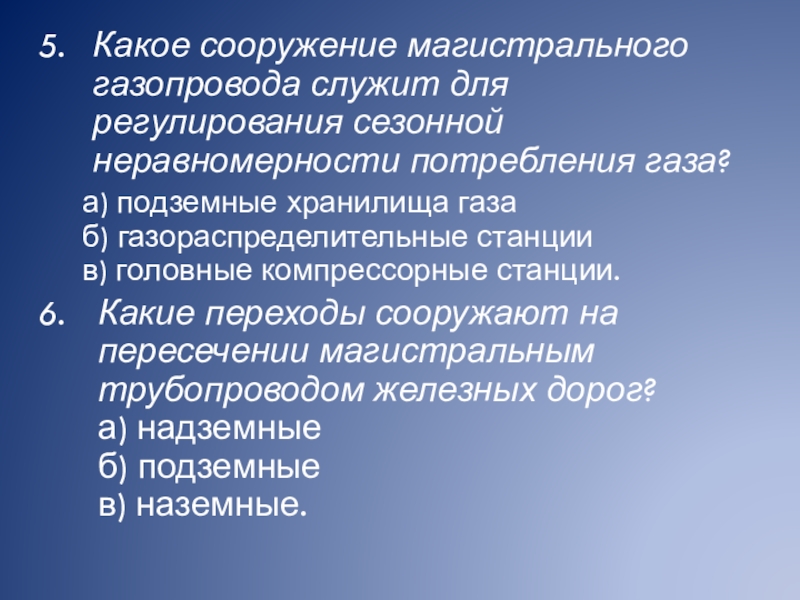

Слайд 24Какое сооружение магистрального газопровода служит для регулирования сезонной неравномерности потребления газа?
а)
подземные хранилища газа
б) газораспределительные станции
в) головные компрессорные станции.
Какие переходы сооружают на пересечении магистральным трубопроводом железных дорог? а) надземные б) подземные в) наземные.
Какие переходы сооружают на пересечении магистральным трубопроводом железных дорог? а) надземные б) подземные в) наземные.

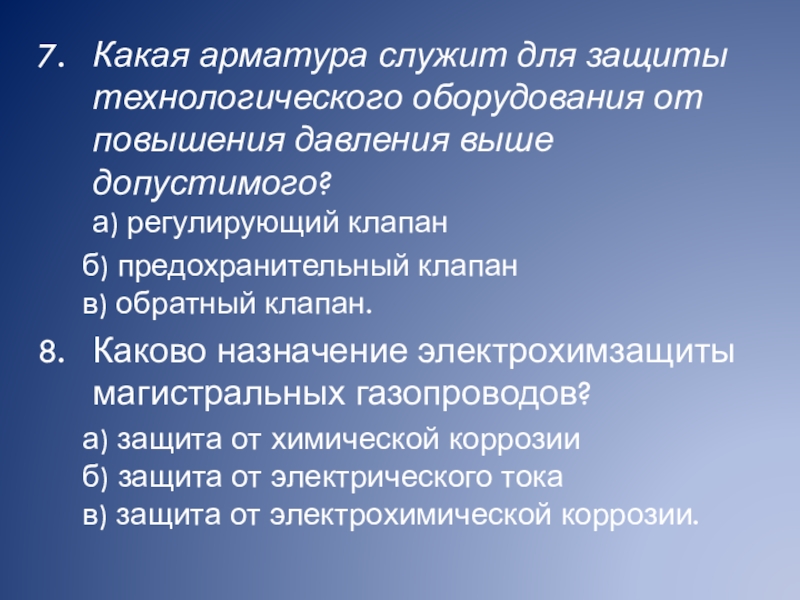

Слайд 25Какая арматура служит для защиты технологического оборудования от повышения давления выше
допустимого?
а) регулирующий клапан
б) предохранительный клапан в) обратный клапан.
Каково назначение электрохимзащиты магистральных газопроводов?
а) защита от химической коррозии б) защита от электрического тока в) защита от электрохимической коррозии.
б) предохранительный клапан в) обратный клапан.
Каково назначение электрохимзащиты магистральных газопроводов?
а) защита от химической коррозии б) защита от электрического тока в) защита от электрохимической коррозии.
