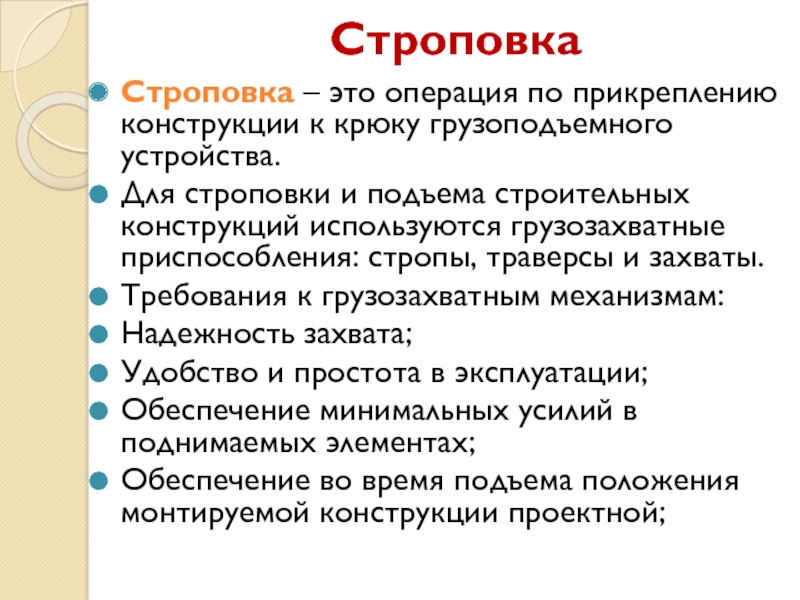

Строповка – это операция по прикреплению конструкции к крюку грузоподъемного устройства.


Для строповки и подъема строительных конструкций используются грузозахватные приспособления: стропы, траверсы и захваты.
Требования к грузозахватным механизмам:
Надежность захвата;
Удобство и простота в эксплуатации;
Обеспечение минимальных усилий в поднимаемых элементах;
Обеспечение во время подъема положения монтируемой конструкции проектной;


СтроповкаСтроповка – это операция по прикреплению конструкции к крюку грузоподъемного устройства. Для строповки и подъема строительных конструкций

Слайд 3Стропы
Стропы могут быть жесткими и гибкими, изготавливаемыми из отдельных кусков канатов

или цепей.
Гибкие стропы: одноветвевые – простейшие, универсальные и облегченные; многоветвевые;

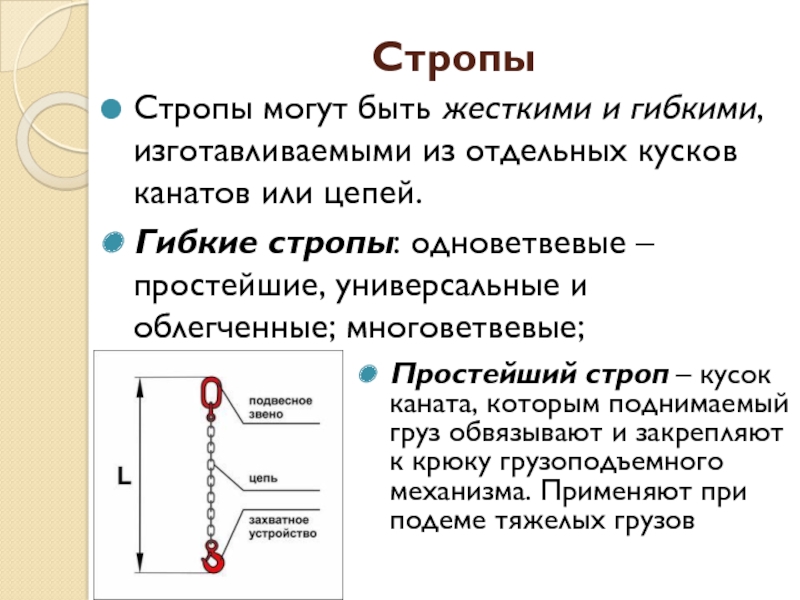

Простейший строп – кусок каната, которым поднимаемый груз обвязывают и закрепляют к крюку грузоподъемного механизма. Применяют при подеме тяжелых грузов

СтропыСтропы могут быть жесткими и гибкими, изготавливаемыми из отдельных кусков канатов или цепей.Гибкие стропы: одноветвевые – простейшие,

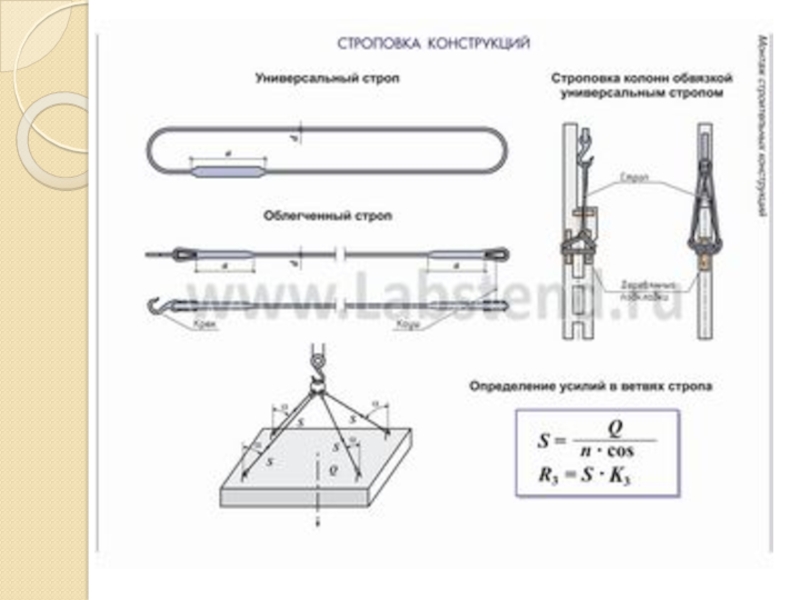

Слайд 4Универсальный строп – петля с зажимом или сплеткой и изготовляется из

каната диаметром 19,5 - 30 мм, длиной от 8 до 15 м.
Применяют при монтаже. Недостаток: такелажнику приходится подниматься к узлу крепления стропа для расстроповки. Для закрепления универсального кольцевого стропа на крюке применяют мертвую петлю (рис. а, б) — при подъеме легких элементов и закладную мертвую петлю (рис. в) — при подъеме любых элементов.

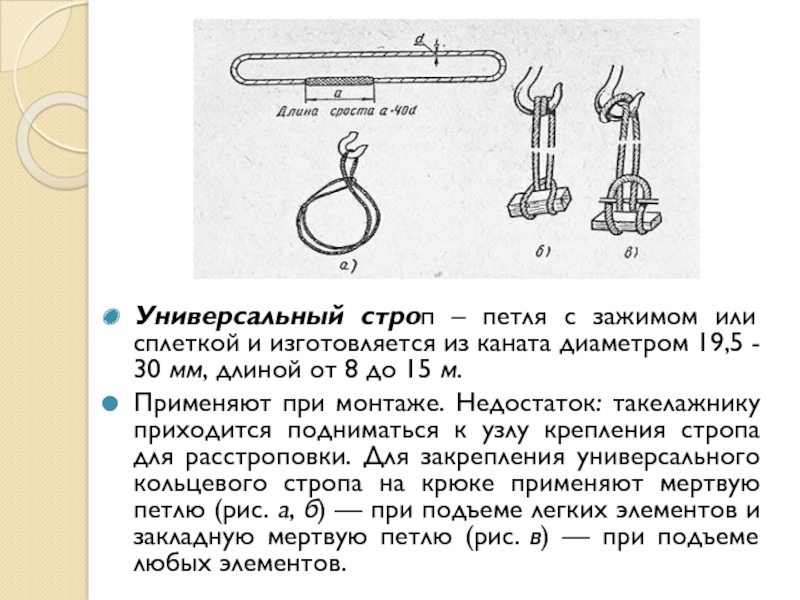

Универсальный строп – петля с зажимом или сплеткой и изготовляется из каната диаметром 19,5 - 30 мм, длиной

Слайд 5Облегченный строп представляет собой кусок каната, на концах которого крепятся крюки

или коуши (рис. а), карабины (рис. б) и петли. Изготовляют из троса диаметром от 12 до 20 мм. Облегченные стропы используют в качестве ветвей многоветвевых стропов.

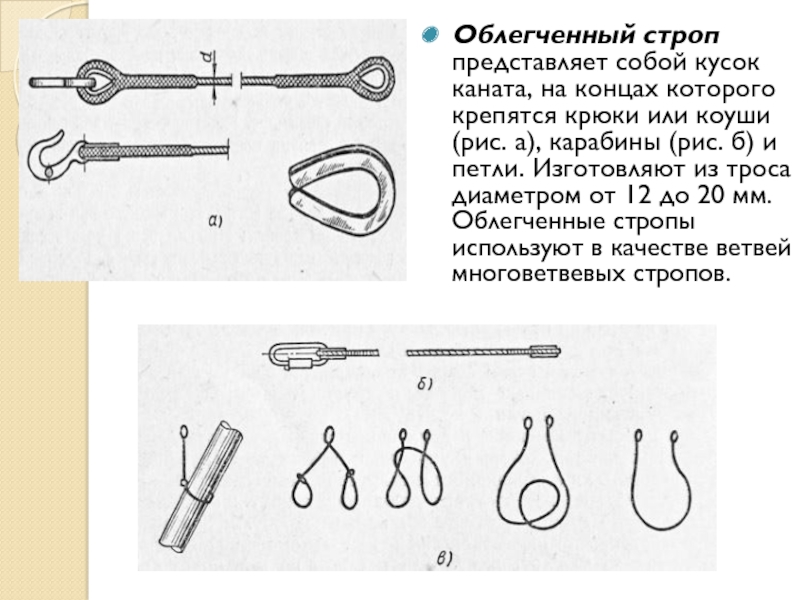

Облегченный строп представляет собой кусок каната, на концах которого крепятся крюки или коуши (рис. а), карабины (рис.

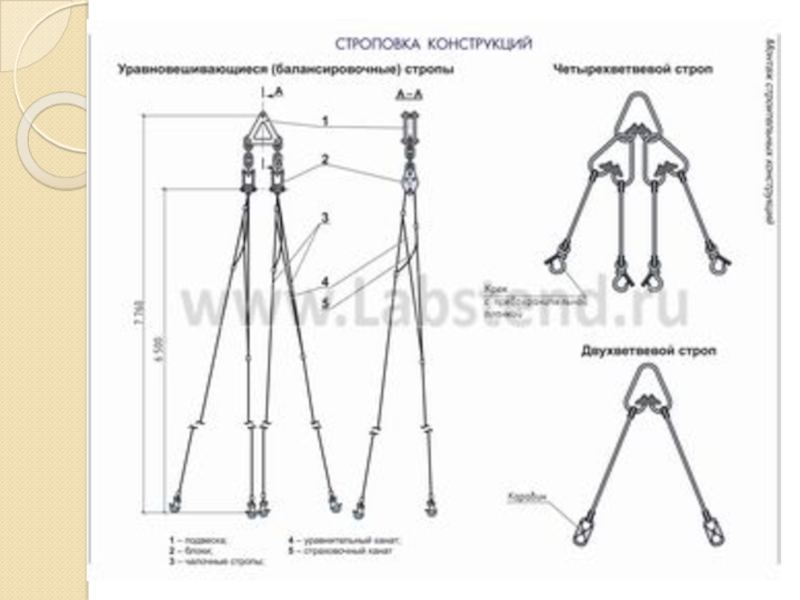

Слайд 6Многоветвевые стропы – основной вид стропов в строительстве. Они могут быть:

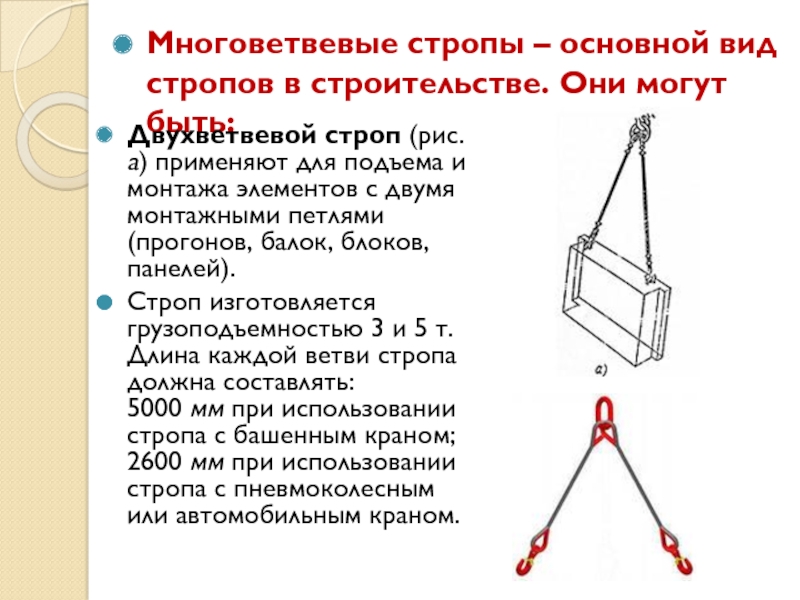

Двухветвевой

строп (рис. а) применяют для подъема и монтажа элементов с двумя монтажными петлями (прогонов, балок, блоков, панелей).
Строп изготовляется грузоподъемностью 3 и 5 т. Длина каждой ветви стропа должна составлять: 5000 мм при использовании стропа с башенным краном; 2600 мм при использовании стропа с пневмоколесным или автомобильным краном.
Многоветвевые стропы – основной вид стропов в строительстве. Они могут быть:Двухветвевой строп (рис. а) применяют для подъема и

Слайд 7Четырехветвевой строп (паук) предназначен для монтажа плит перекрытий, лестничных маршей и других

элементов, имеющих четыре монтажные петли (рис.  б).
Строп состоит из скобы и двух пар стальных канатов (ветвей), на нижних концах которых укреплены крюки при грузоподъемности стропа 5 тс или карабины при грузоподъемности стропа 3 тс.

Основной недостаток четырехветвевого стропа заключается в том, что в нем не обеспечивается равномерное распределение нагрузки на ветви стропа. За счет некоторого смещения монтажных петель в изделии стропы будут иметь разное натяжение, а это может привести к обрыву или выдергиванию петель и к аварии.

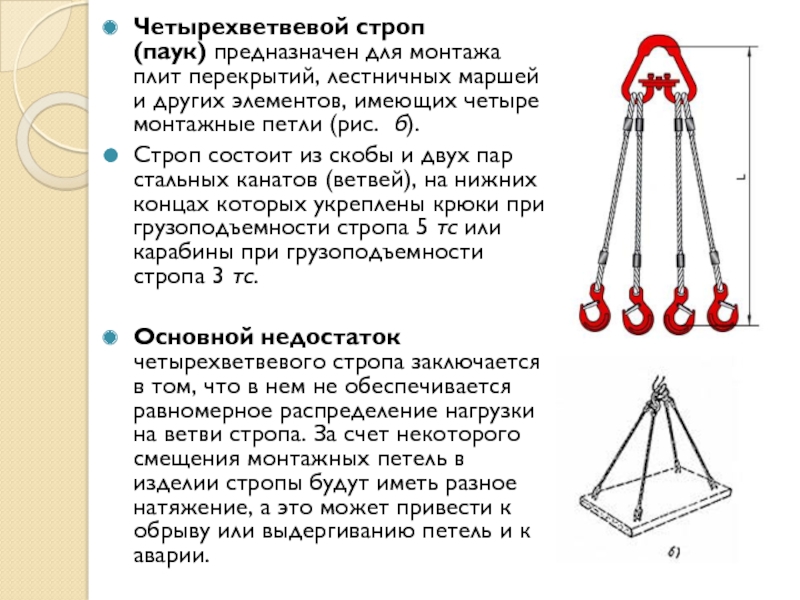

Четырехветвевой строп (паук) предназначен для монтажа плит перекрытий, лестничных маршей и других элементов, имеющих четыре монтажные петли (рис.

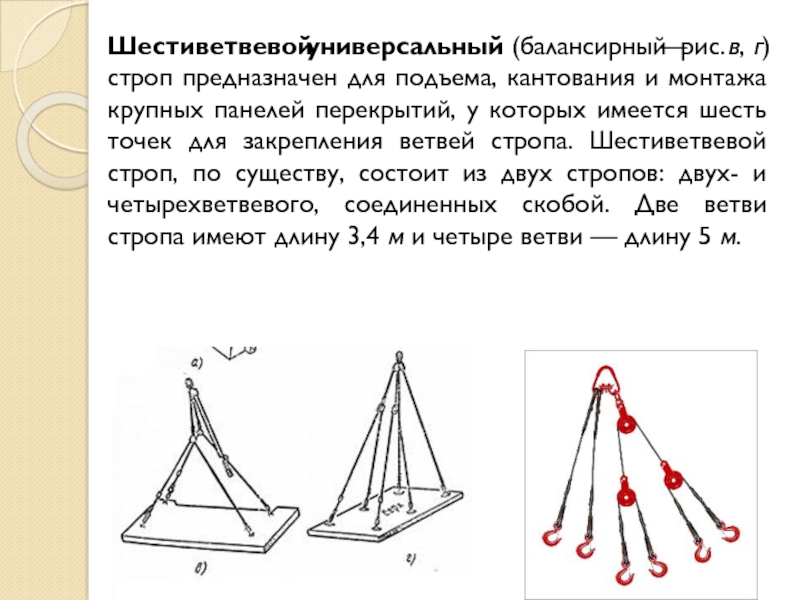

Слайд 8Шестиветвевой универсальный (балансирный — рис.  в, г) строп предназначен для подъема, кантования и

монтажа крупных панелей перекрытий, у которых имеется шесть точек для закрепления ветвей стропа. Шестиветвевой строп, по существу, состоит из двух стропов: двух- и четырехветвевого, соединенных скобой. Две ветви стропа имеют длину 3,4 м и четыре ветви — длину 5 м.
Шестиветвевой универсальный (балансирный — рис.  в, г) строп предназначен для подъема, кантования и монтажа крупных панелей перекрытий, у которых

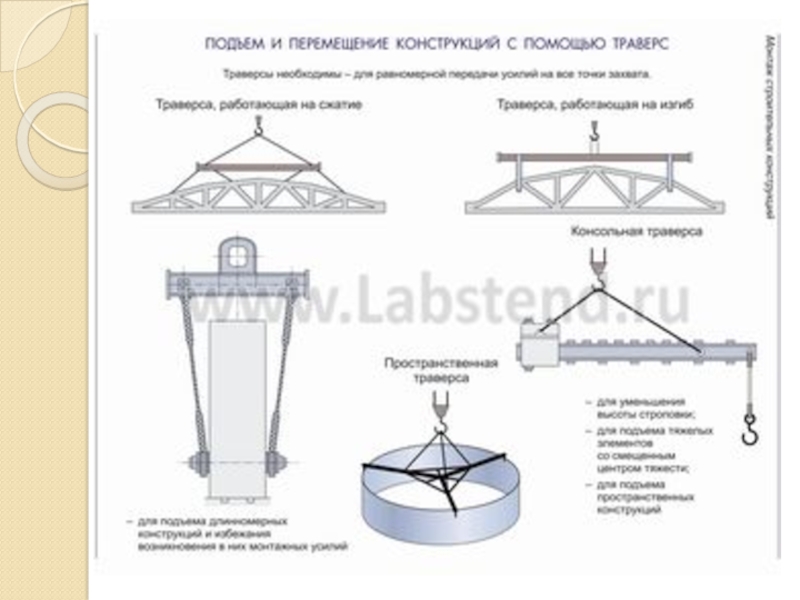

Слайд 11Траверсы
Траверсы – представляют собой балки из металлического профиля (чаще двутаврового) или

треугольные сварные фермы, на концах нижних поясов которых установлены захватные устройства.

При подъеме большеразмерных элементов применяют такелажные устройства: траверсы и захваты.

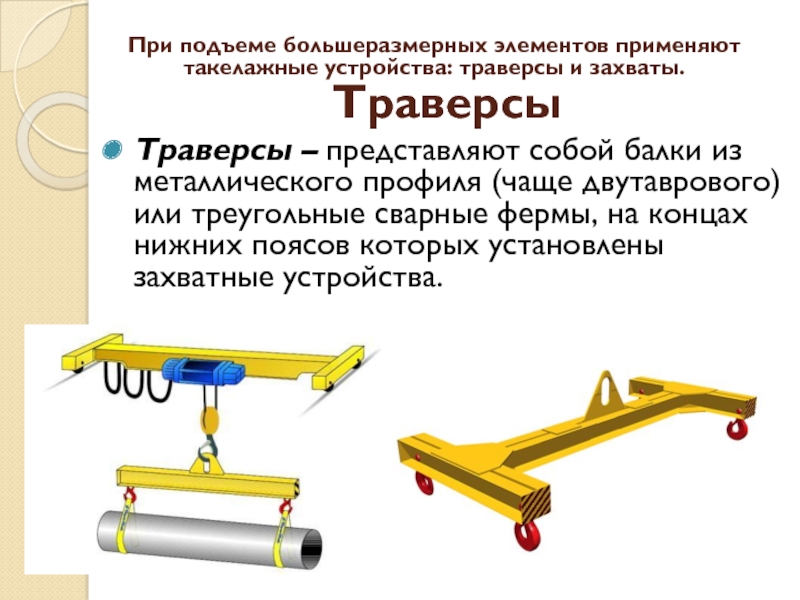

ТраверсыТраверсы – представляют собой балки из металлического профиля (чаще двутаврового) или треугольные сварные фермы, на концах нижних

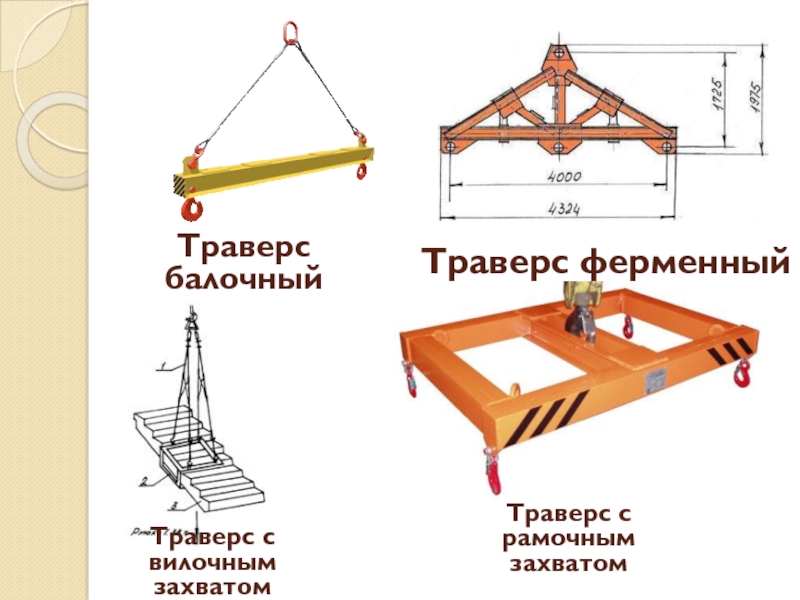

Слайд 12Траверс балочный
Траверс ферменный
Траверс с вилочным захватом
Траверс с рамочным захватом

Траверс балочныйТраверс ферменныйТраверс с вилочным захватомТраверс с рамочным захватом

Слайд 14Захваты
Захваты – элементы строповочных устройств, служащие для непосредственного зацепления монтируемых элементов.


Разделяют на: механические, электромагинтные и вакуумные.
Одноветвевые стропы сами являются захватами.
Многоветвевые стропы оборудуются захватами в виде крюков и карабинов. Для предохранения от самопроизвольной расстроповки на крюки стропов устанавливают предохранительные скобы.

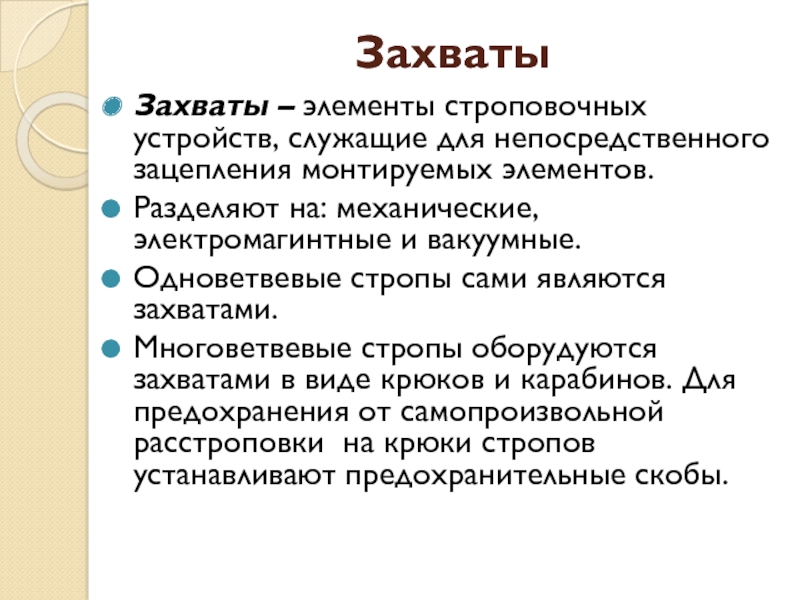

ЗахватыЗахваты – элементы строповочных устройств, служащие для непосредственного зацепления монтируемых элементов. Разделяют на: механические, электромагинтные и вакуумные.Одноветвевые

Слайд 15Беспетлевая строповка
При беспетлевой строповке рекомендуется применять специальные и опорные захваты: вилочные,

рамочные, фрикционные, штыревые, клещевые, клиновые и цанговые.

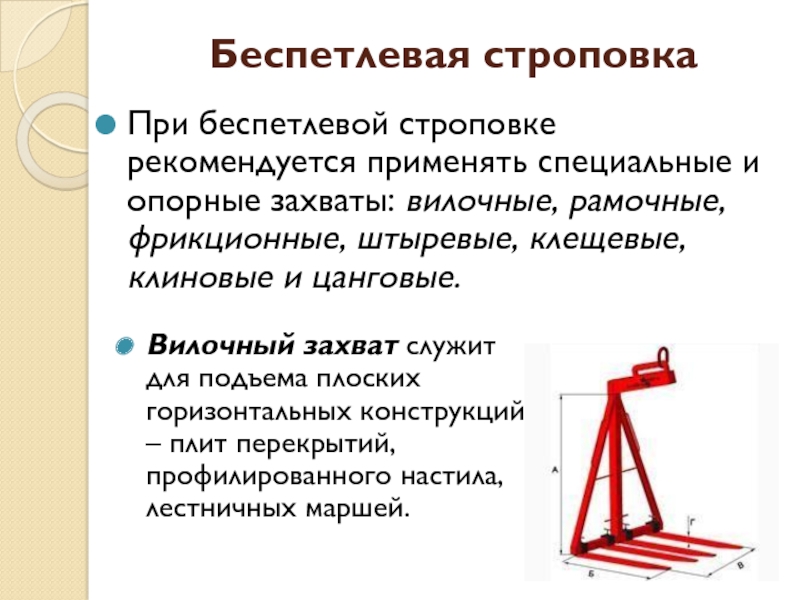

Вилочный захват служит для подъема плоских горизонтальных конструкций – плит перекрытий, профилированного настила, лестничных маршей.

Беспетлевая строповкаПри беспетлевой строповке рекомендуется применять специальные и опорные захваты: вилочные, рамочные, фрикционные, штыревые, клещевые, клиновые и

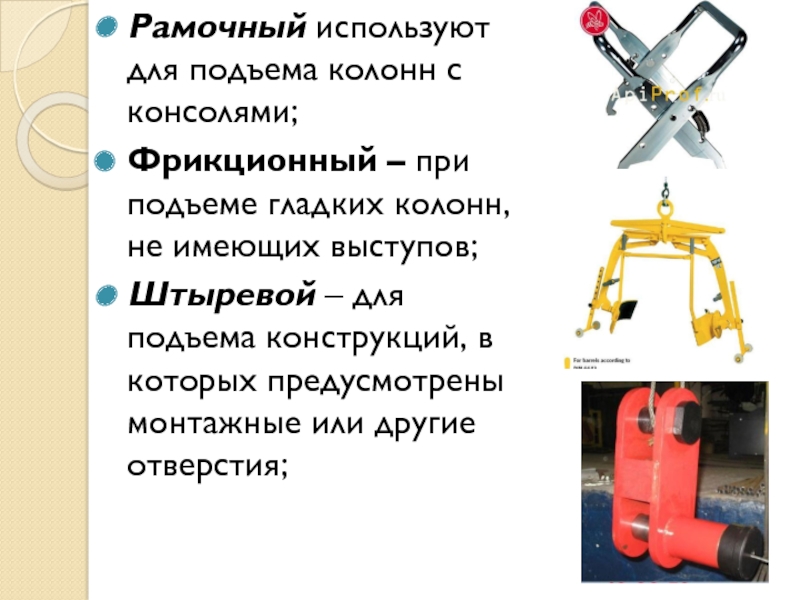

Слайд 16Рамочный используют для подъема колонн с консолями;
Фрикционный – при подъеме гладких

колонн, не имеющих выступов;
Штыревой – для подъема конструкций, в которых предусмотрены монтажные или другие отверстия;

Рамочный используют для подъема колонн с консолями;Фрикционный – при подъеме гладких колонн, не имеющих выступов;Штыревой – для

Слайд 17Клещевой – для подъема двухтавровых железобетонных конструкций, а так же профилированных

металлоконструкций;
Клиновой и цанговый захваты применяются когда оставляется отверстие или гнездо;
Электромагнитные – при монтаже металлических конструкций;
Вакуумные – при подъеме тонкостенных конструкций небольшой массы;

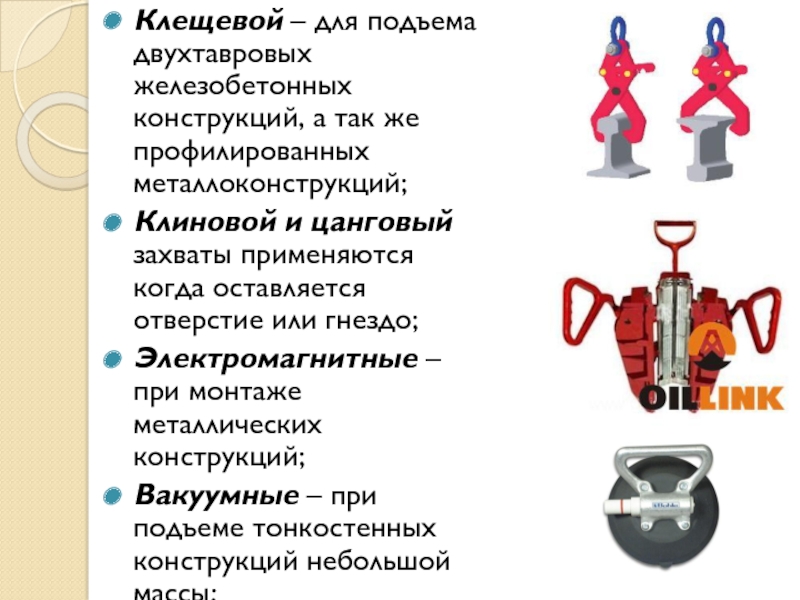

Клещевой – для подъема двухтавровых железобетонных конструкций, а так же профилированных металлоконструкций;Клиновой и цанговый захваты применяются когда
