Презентация, доклад по МДК 01.02. Устройство, техническое обслуживание и ремонт автомобилей на тему Назначение, устройство и работа кривошипно-шатунного механизма
Содержание
- 1. Презентация по МДК 01.02. Устройство, техническое обслуживание и ремонт автомобилей на тему Назначение, устройство и работа кривошипно-шатунного механизма
- 2. Цель: формирование первичных знаний о назначении, устройстве и принципе работе кривошипно-шатунного механизма двигателя.
- 3. Вопросы для повторения:1. Дать определение понятия «Рабочий
- 4. Слайд 4

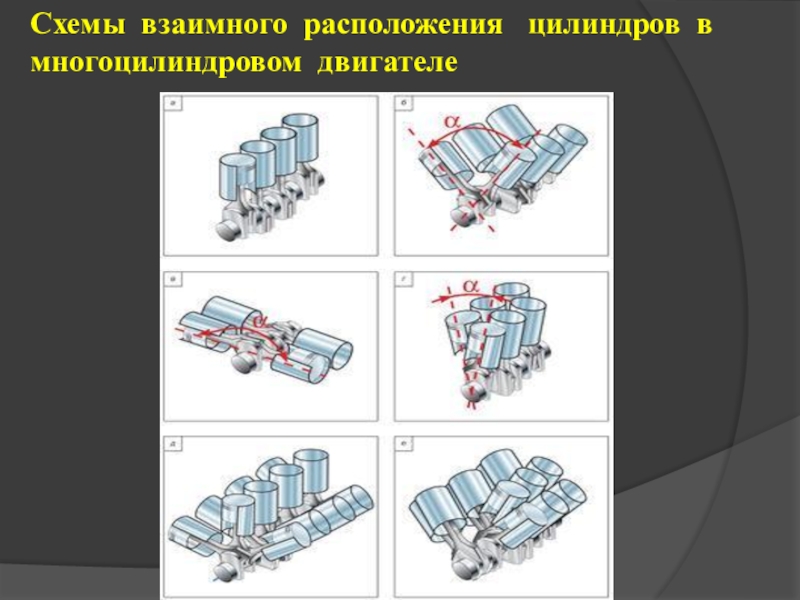

- 5. Схемы взаимного расположения цилиндров в многоцилиндровом двигателе
- 6. ПЛАН.1. Назначение и устройство КШМ.2. Принцип работы КШМ.
- 7. 1. КШМ – предназначен для
- 8. Детали КШМ делятся на :подвижные;неподвижные.

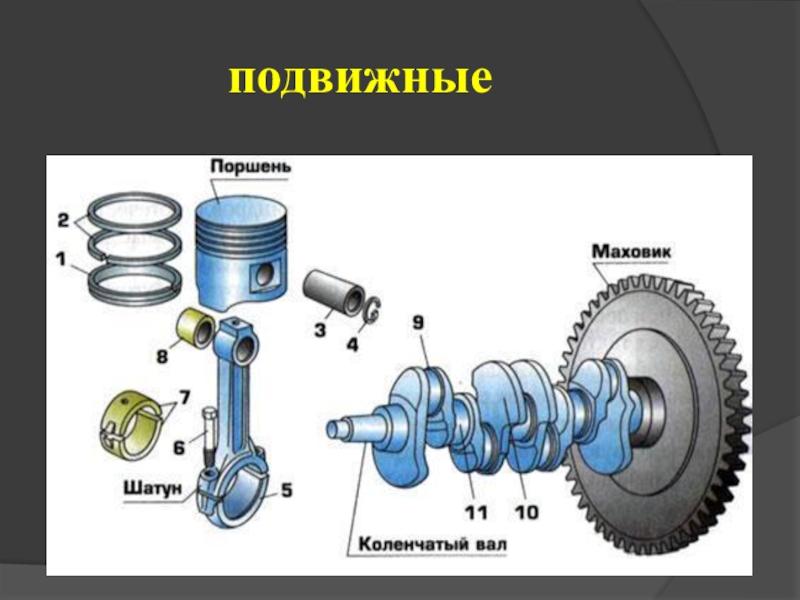

- 9. подвижные
- 10. Подвижные Коленчатый
- 11. Маховик служит для вывода
- 12. Поршень воспринимает давление расширяющихся газов и
- 13. Самостоятельная работаНайдите ответы на следующие вопросы :1. Какие функции выполняют компрессионные кольца?2.Какие функции выполняют маслосъемные кольца?
- 14. Прорыв газов из камеры сгорания в
- 15. Поршневой палец служит для шарнирного соединения поршня с верхней головкой шатуна. Поршневой палец
- 16. Шатун служит для передачи давления расширяющихся газов от поршня к коленчатому валу.

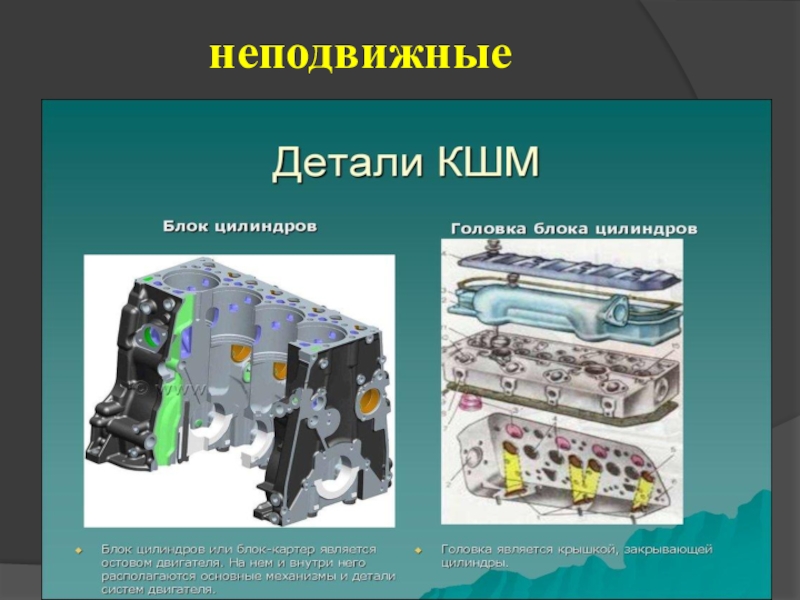

- 17. неподвижные

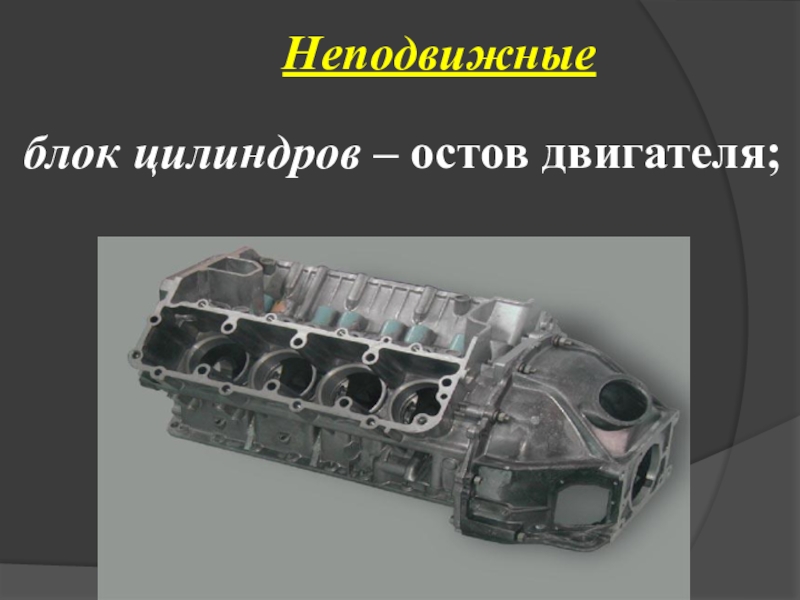

- 18. Неподвижные блок цилиндров – остов двигателя;
- 19. головка блока цилиндров – крышка, закрывающая цилиндры;

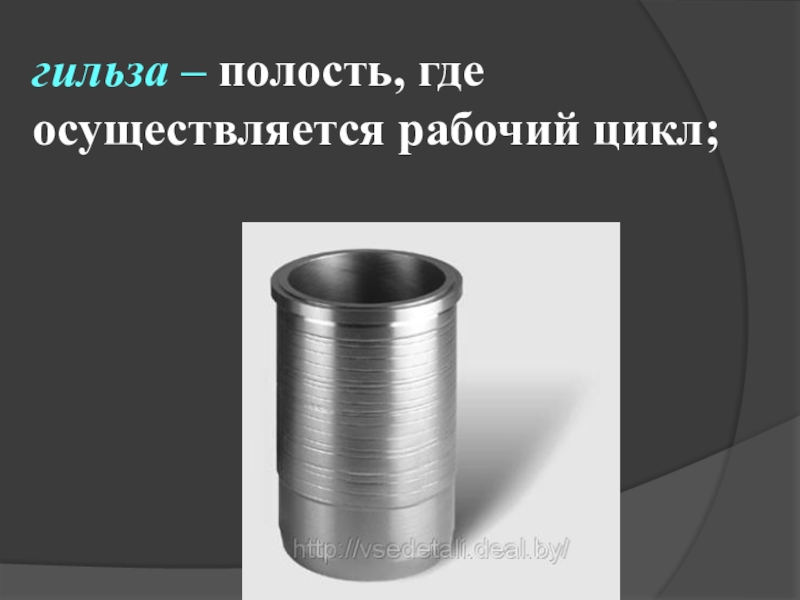

- 20. гильза – полость, где осуществляется рабочий цикл;

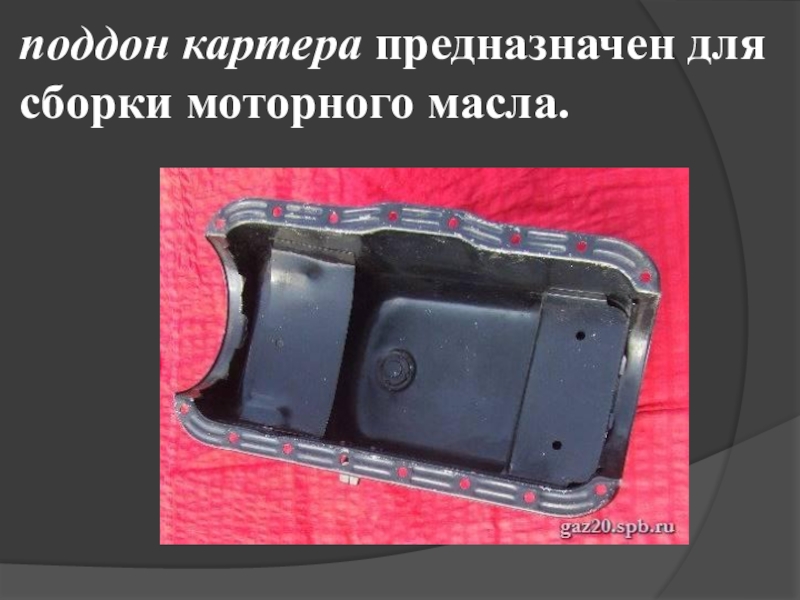

- 21. поддон картера предназначен для сборки моторного масла.
- 22. 2. ПРИНЦИП РАБОТЫКШМ
- 23. По просмотру видеоролика описать принцип работы КШМ и дать его определение.
- 24. 2. Под давлением газов, которые
- 25. Закрепление пройденного материала – работа в команде:Команда №1 Команда №2

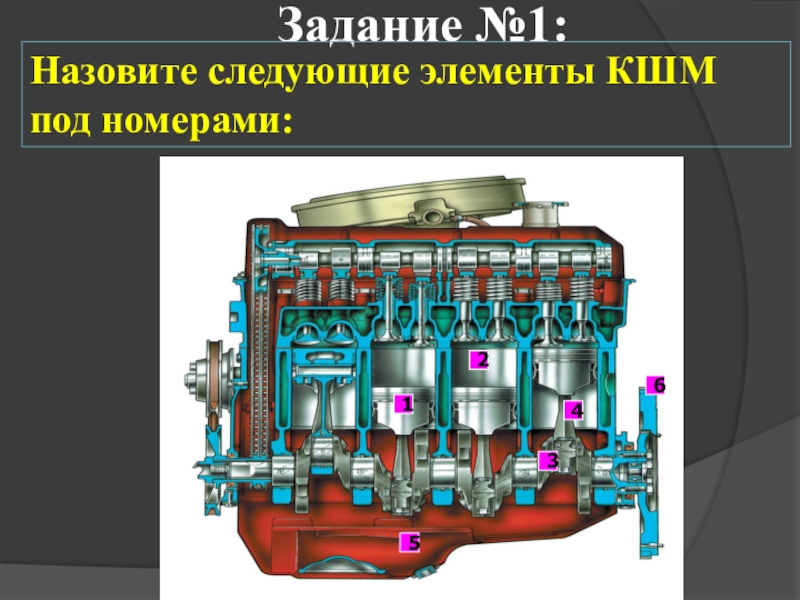

- 26. Задание №1:Назовите следующие элементы КШМ под номерами:123456
- 27. Задание №2. Конкурс «Кот в мешке» - угадайте элементы КШМ и их назначение.
- 28. Задание №3. Кроссворд на тему: «КШМ».
- 29. ВопросыПо вертикали: 1.Предназначен для сборки моторного масла.
- 30. Слайд 30
- 31. Домашнее задание1.Найдите отличия поршня двигателя Камаз-740 и Зил-131.2.Повторите конспект.
- 32. СПАСИБО ЗА ВНИМАНИЕ
Цель: формирование первичных знаний о назначении, устройстве и принципе работе кривошипно-шатунного механизма двигателя.
Слайд 1
Тема урока:
«Назначение, устройство и принцип работы кривошипно-шатунного механизма (КШМ)».
Разработала преподаватель
ЛКТ и ДХ: Логачева Г.А.
Слайд 2
Цель: формирование первичных знаний о назначении, устройстве и принципе работе кривошипно-шатунного
механизма двигателя.

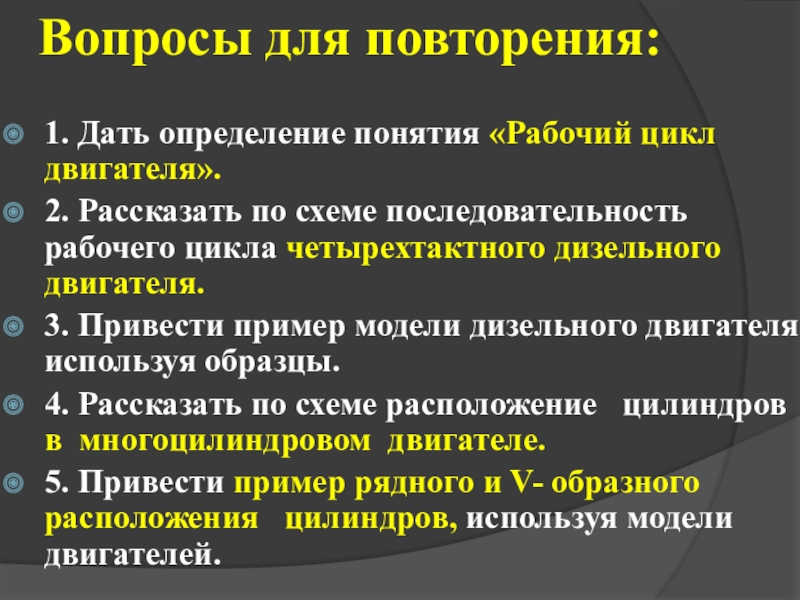

Слайд 3Вопросы для повторения:
1. Дать определение понятия «Рабочий цикл двигателя».

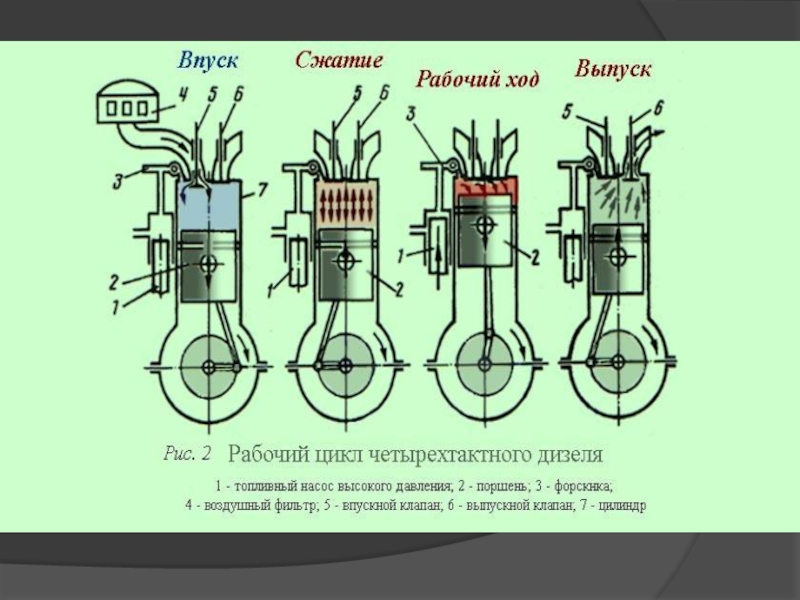

2. Рассказать по
схеме последовательность рабочего цикла четырехтактного дизельного двигателя.
3. Привести пример модели дизельного двигателя, используя образцы.
4. Рассказать по схеме расположение цилиндров в многоцилиндровом двигателе.
5. Привести пример рядного и V- образного расположения цилиндров, используя модели двигателей.
3. Привести пример модели дизельного двигателя, используя образцы.
4. Рассказать по схеме расположение цилиндров в многоцилиндровом двигателе.
5. Привести пример рядного и V- образного расположения цилиндров, используя модели двигателей.

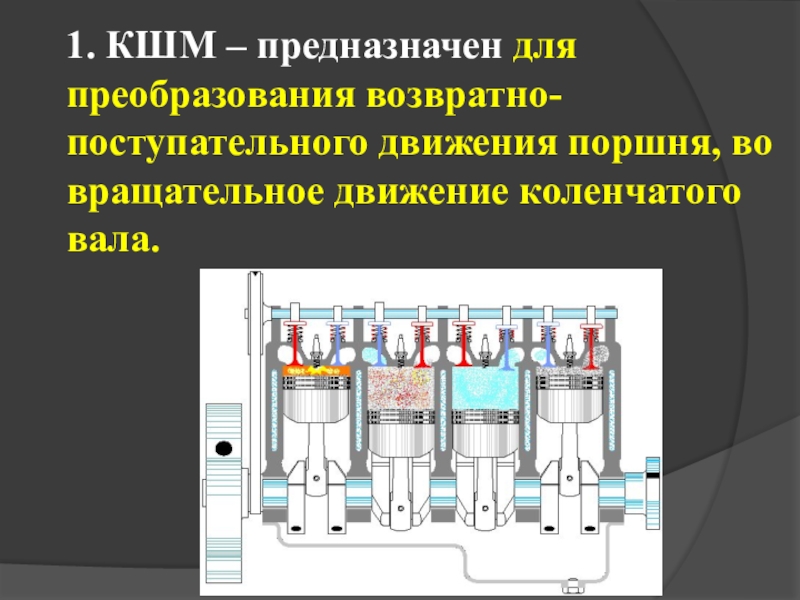

Слайд 7 1. КШМ – предназначен для преобразования возвратно-поступательного движения поршня,
во вращательное движение коленчатого вала.
Слайд 10
Подвижные
Коленчатый вал воспринимает усилия, передаваемые шатунами от поршней, и преобразует
их в крутящий момент.

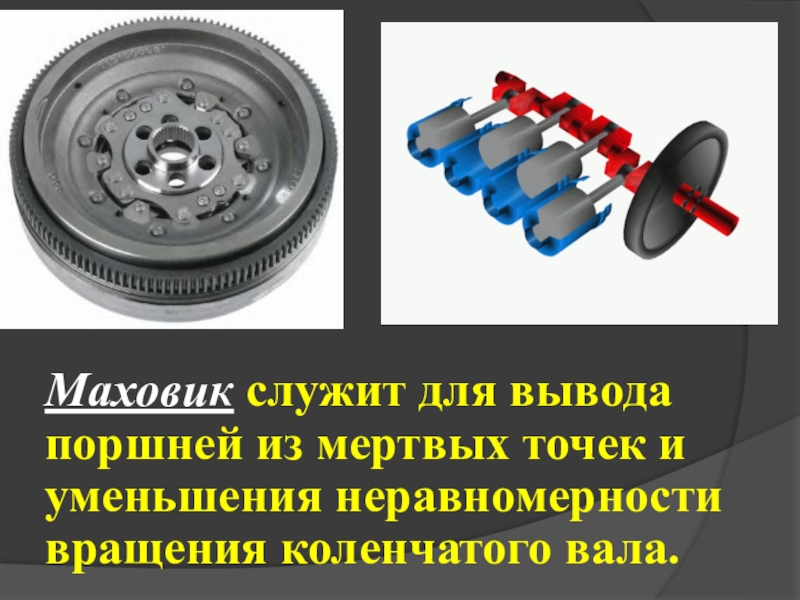

Слайд 11
Маховик служит для вывода поршней из мертвых
точек и уменьшения неравномерности вращения коленчатого вала.

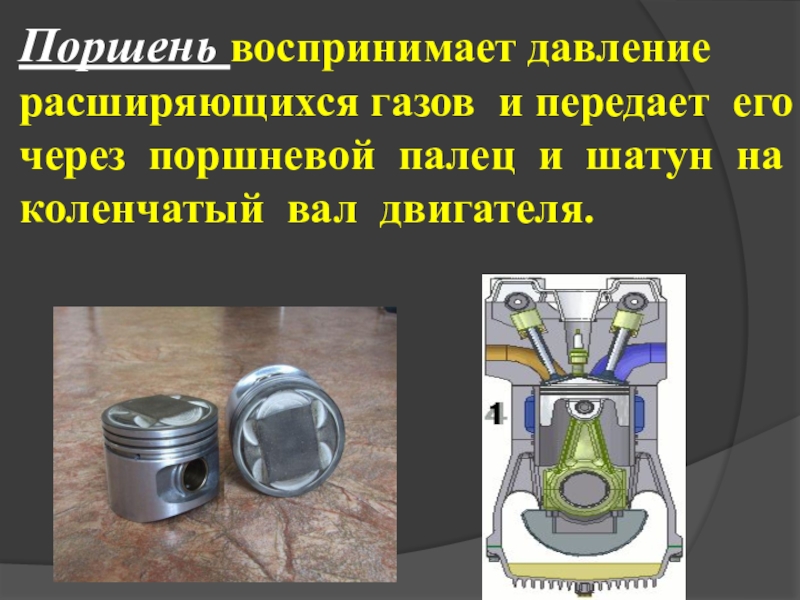

Слайд 12 Поршень воспринимает давление расширяющихся газов и передает его через поршневой палец
и шатун на коленчатый вал двигателя.

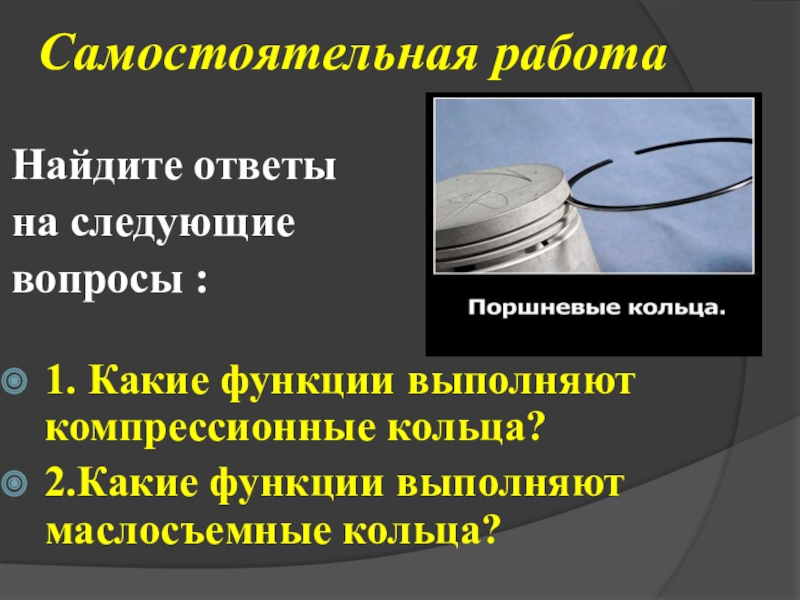

Слайд 13Самостоятельная работа
Найдите ответы
на следующие
вопросы :
1. Какие функции выполняют компрессионные
кольца?
2.Какие функции выполняют маслосъемные кольца?
2.Какие функции выполняют маслосъемные кольца?

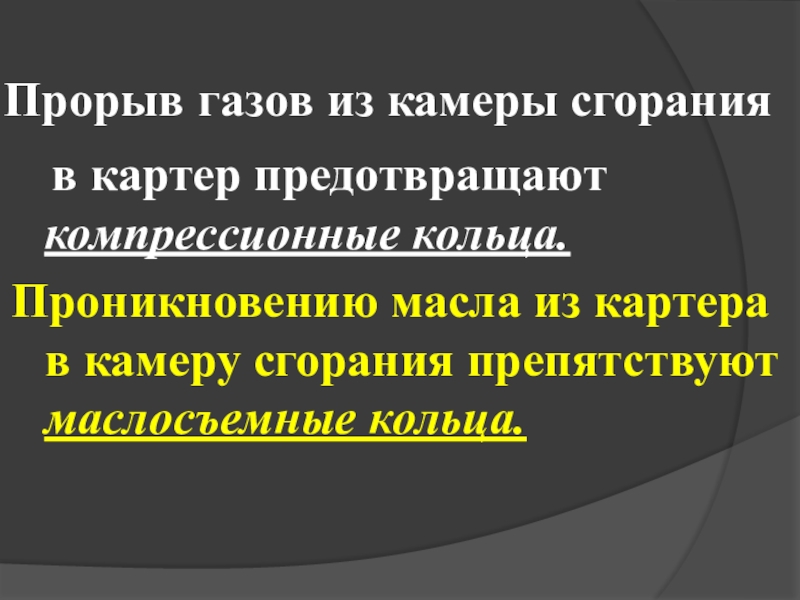

Слайд 14Прорыв газов из камеры сгорания
в картер предотвращают компрессионные кольца.
Проникновению масла из картера в камеру сгорания препятствуют маслосъемные кольца.

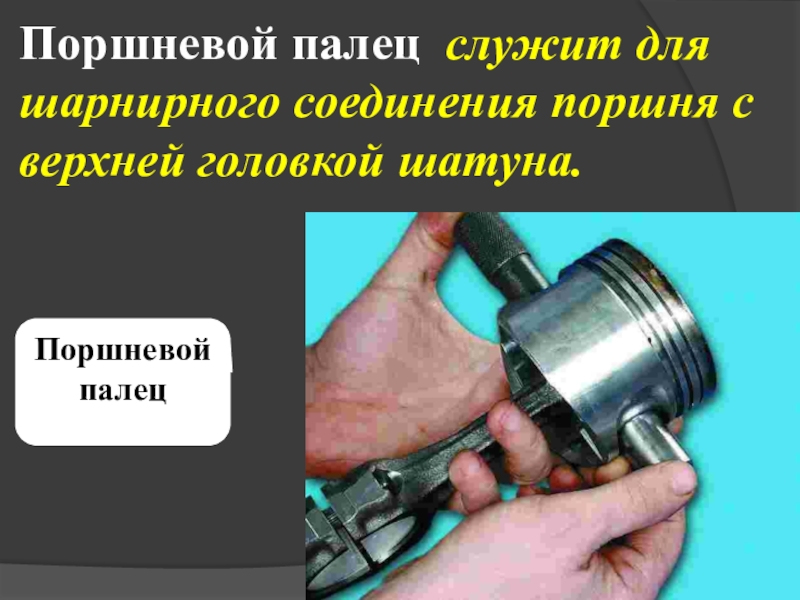

Слайд 15Поршневой палец служит для шарнирного соединения поршня с верхней головкой шатуна.
Поршневой
палец

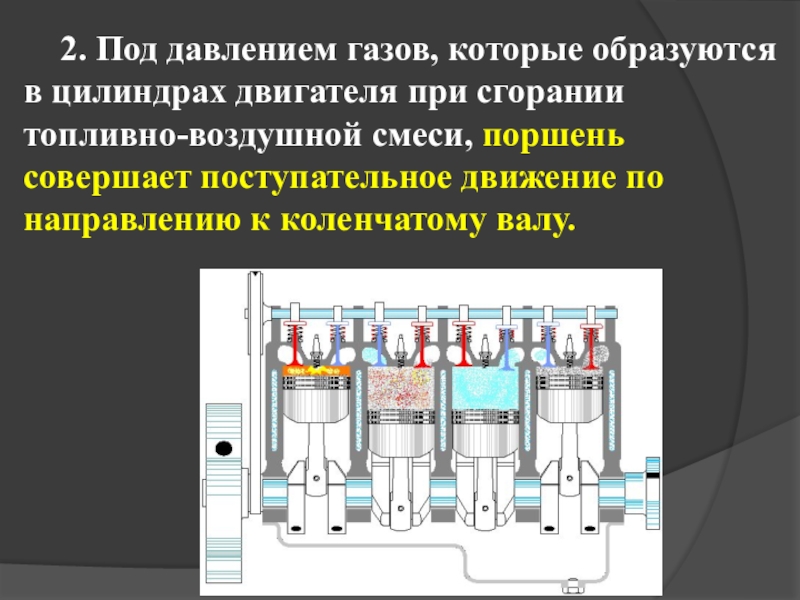

Слайд 24 2. Под давлением газов, которые образуются в цилиндрах двигателя
при сгорании топливно-воздушной смеси, поршень совершает поступательное движение по направлению к коленчатому валу.

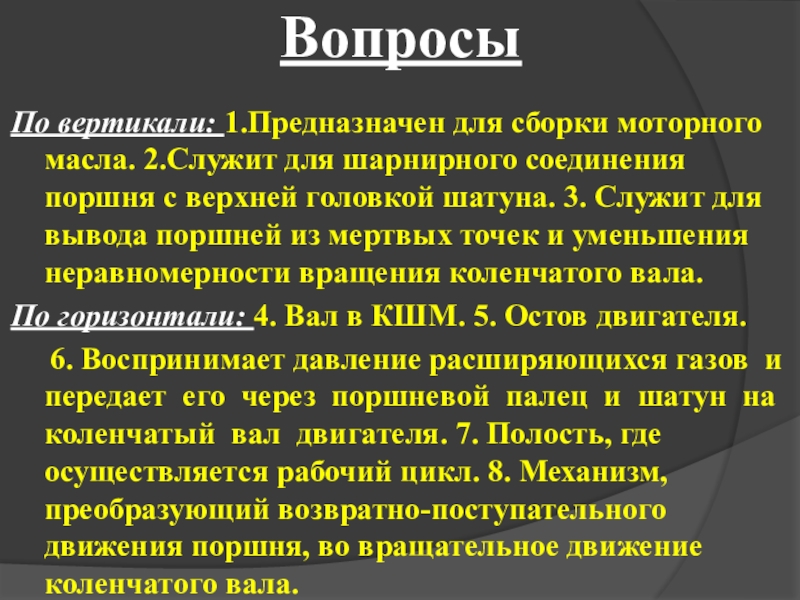

Слайд 29Вопросы
По вертикали: 1.Предназначен для сборки моторного масла. 2.Служит для шарнирного соединения
поршня с верхней головкой шатуна. 3. Служит для вывода поршней из мертвых точек и уменьшения неравномерности вращения коленчатого вала.
По горизонтали: 4. Вал в КШМ. 5. Остов двигателя.
6. Воспринимает давление расширяющихся газов и передает его через поршневой палец и шатун на коленчатый вал двигателя. 7. Полость, где осуществляется рабочий цикл. 8. Механизм, преобразующий возвратно-поступательного движения поршня, во вращательное движение коленчатого вала.
По горизонтали: 4. Вал в КШМ. 5. Остов двигателя.
6. Воспринимает давление расширяющихся газов и передает его через поршневой палец и шатун на коленчатый вал двигателя. 7. Полость, где осуществляется рабочий цикл. 8. Механизм, преобразующий возвратно-поступательного движения поршня, во вращательное движение коленчатого вала.

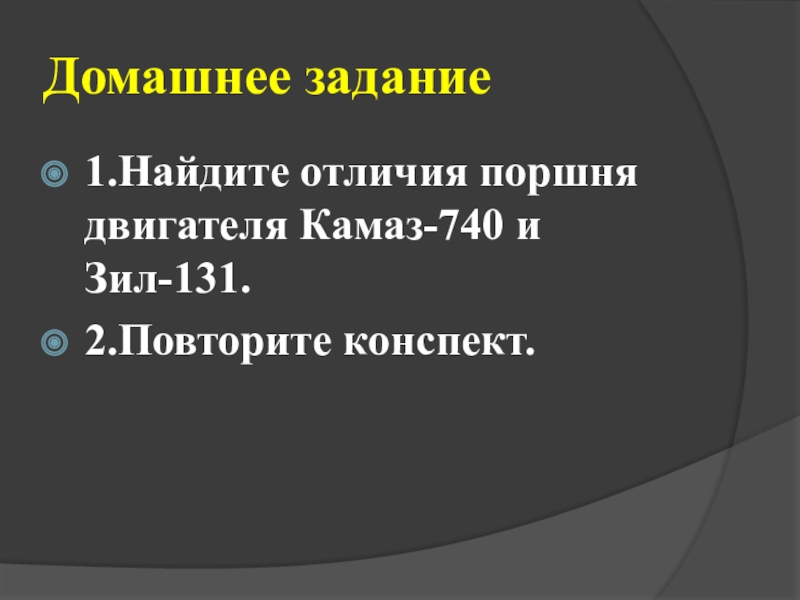

Слайд 31Домашнее задание
1.Найдите отличия поршня двигателя Камаз-740 и Зил-131.
2.Повторите конспект.
