Презентация, доклад по МДК 01.01 Основы технологии сварки и сварочное оборудование на тему Сварочные трансформаторы

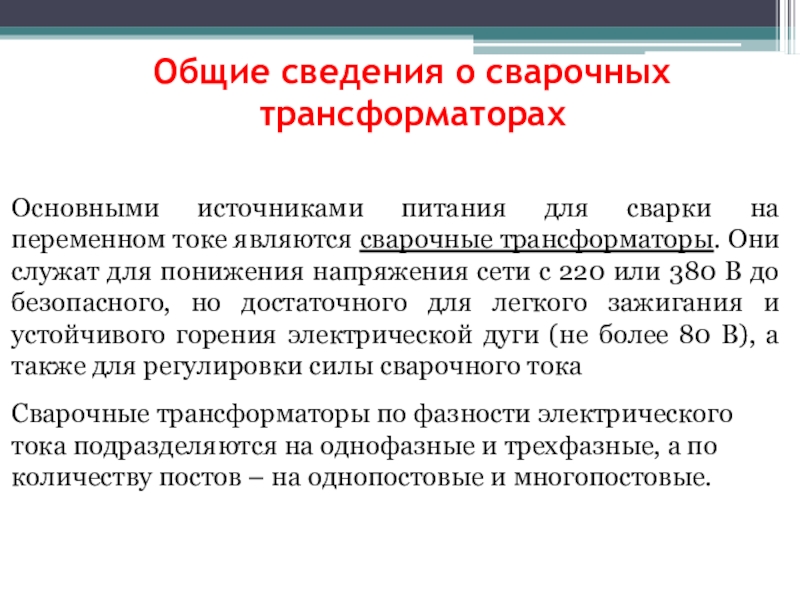

токе являются сварочные трансформаторы. Они служат для понижения напряжения сети с 220 или 380 В до безопасного, но достаточного для легкого зажигания и устойчивого горения электрической дуги (не более 80 В), а также для регулировки силы сварочного тока

Сварочные трансформаторы по фазности электрического тока подразделяются на однофазные и трехфазные, а по количеству постов – на однопостовые и многопостовые.

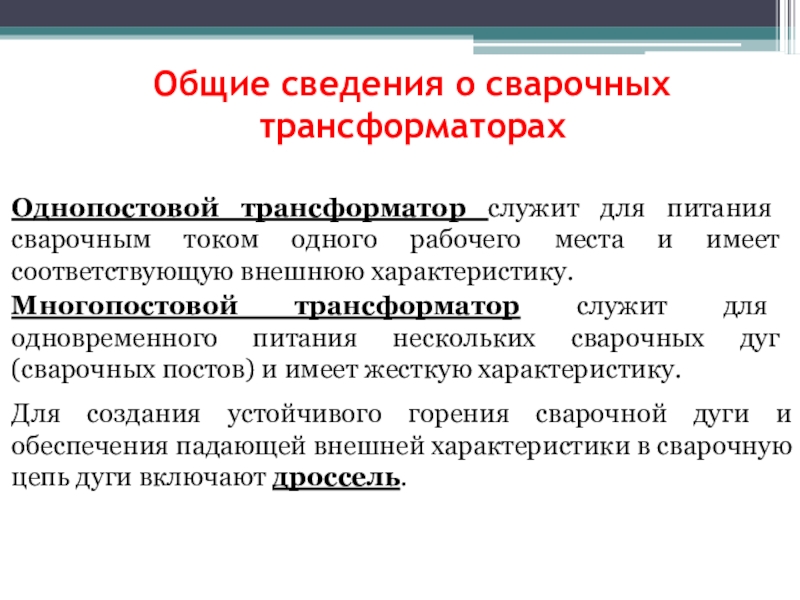

одного рабочего места и имеет соответствующую внешнюю характеристику.
Многопостовой трансформатор служит для одновременного питания нескольких сварочных дуг (сварочных постов) и имеет жесткую характеристику.

Для создания устойчивого горения сварочной дуги и обеспечения падающей внешней характеристики в сварочную цепь дуги включают дроссель.

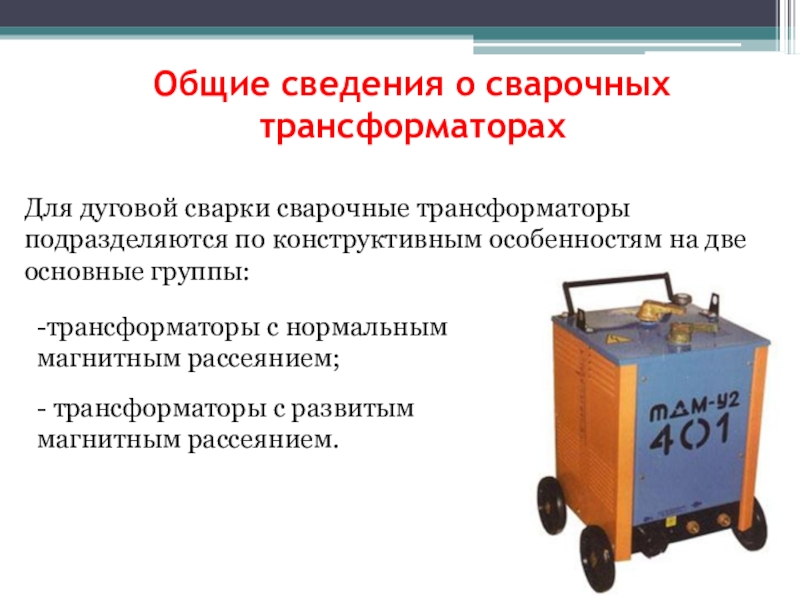

конструктивным особенностям на две основные группы:

-трансформаторы с нормальным магнитным рассеянием;

- трансформаторы с развитым магнитным рассеянием.

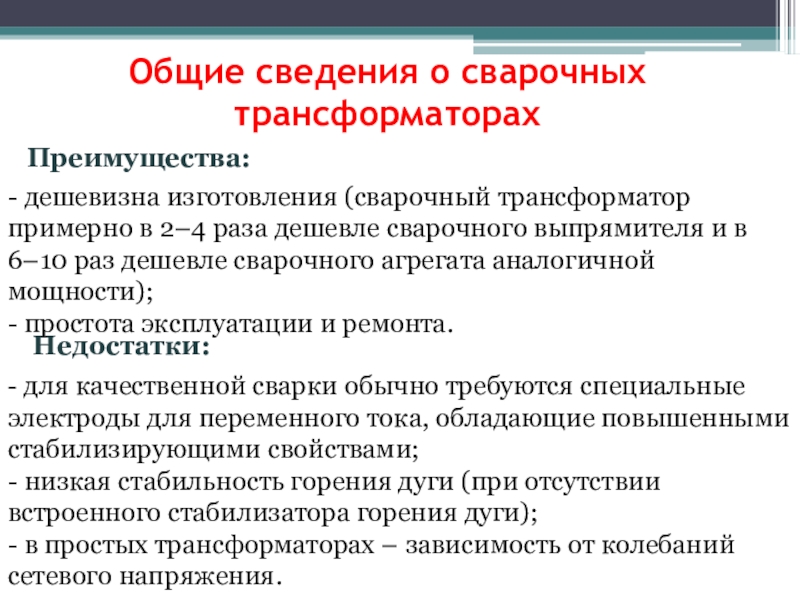

выпрямителя и в 6–10 раз дешевле сварочного агрегата аналогичной мощности); - простота эксплуатации и ремонта.

Недостатки:

- для качественной сварки обычно требуются специальные электроды для переменного тока, обладающие повышенными стабилизирующими свойствами; - низкая стабильность горения дуги (при отсутствии встроенного стабилизатора горения дуги); - в простых трансформаторах – зависимость от колебаний сетевого напряжения.

Общие сведения о сварочных трансформаторах

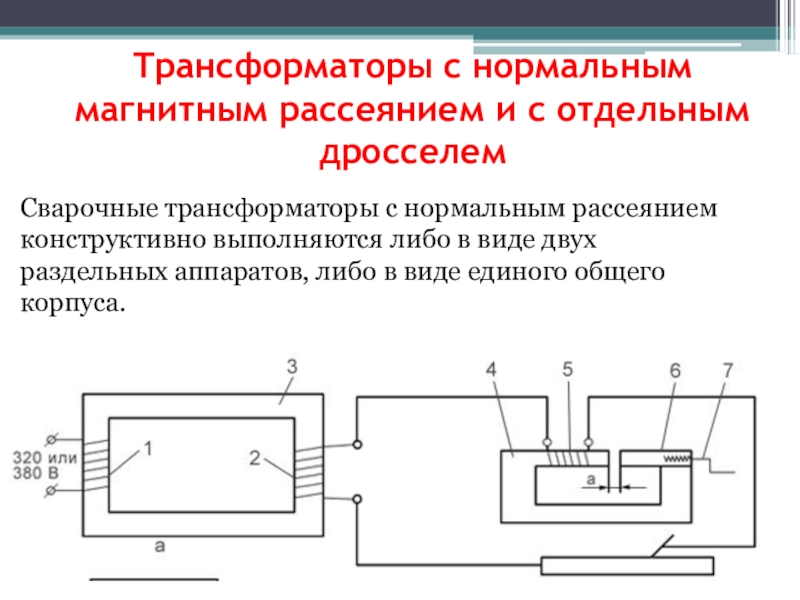

нормальным рассеянием конструктивно выполняются либо в виде двух раздельных аппаратов, либо в виде единого общего корпуса.

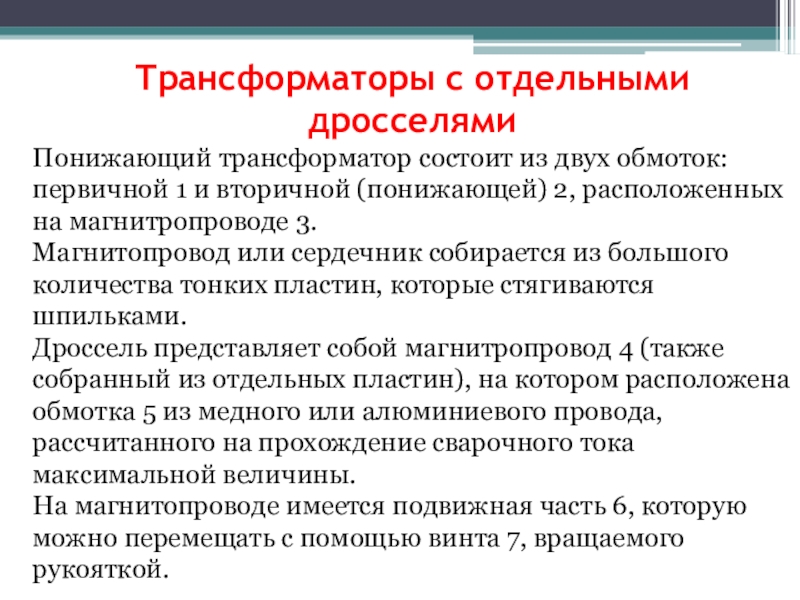

и вторичной (понижающей) 2, расположенных на магнитропроводе 3.
Магнитопровод или сердечник собирается из большого количества тонких пластин, которые стягиваются шпильками.
Дроссель представляет собой магнитропровод 4 (также собранный из отдельных пластин), на котором расположена обмотка 5 из медного или алюминиевого провода, рассчитанного на прохождение сварочного тока максимальной величины.
На магнитопроводе имеется подвижная часть 6, которую можно перемещать с помощью винта 7, вращаемого рукояткой.

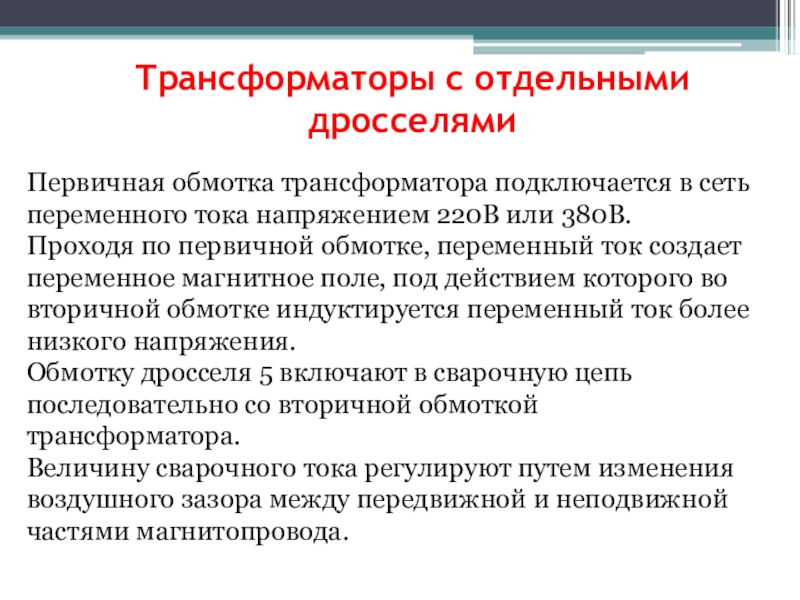

напряжением 220В или 380В.
Проходя по первичной обмотке, переменный ток создает переменное магнитное поле, под действием которого во вторичной обмотке индуктируется переменный ток более низкого напряжения.
Обмотку дросселя 5 включают в сварочную цепь последовательно со вторичной обмоткой трансформатора.
Величину сварочного тока регулируют путем изменения воздушного зазора между передвижной и неподвижной частями магнитопровода.

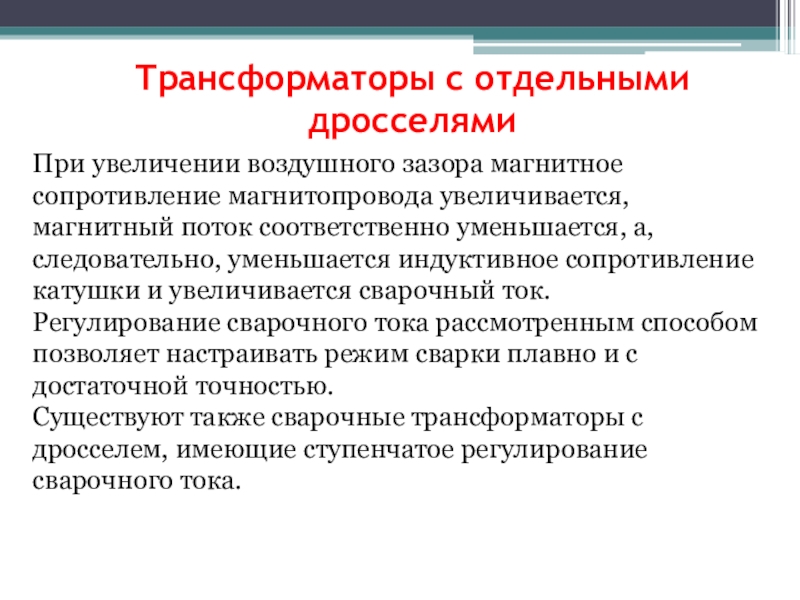

магнитный поток соответственно уменьшается, а, следовательно, уменьшается индуктивное сопротивление катушки и увеличивается сварочный ток.
Регулирование сварочного тока рассмотренным способом позволяет настраивать режим сварки плавно и с достаточной точностью.
Существуют также сварочные трансформаторы с дросселем, имеющие ступенчатое регулирование сварочного тока.

устройство трансформатора типа ТСД и СТН.

1. Первичные обмотки;
2. Вторичные обмотки;
3. Дроссель;
4. Подвижный пакет;
5. Рукоятка;
6. Магнитопровод.

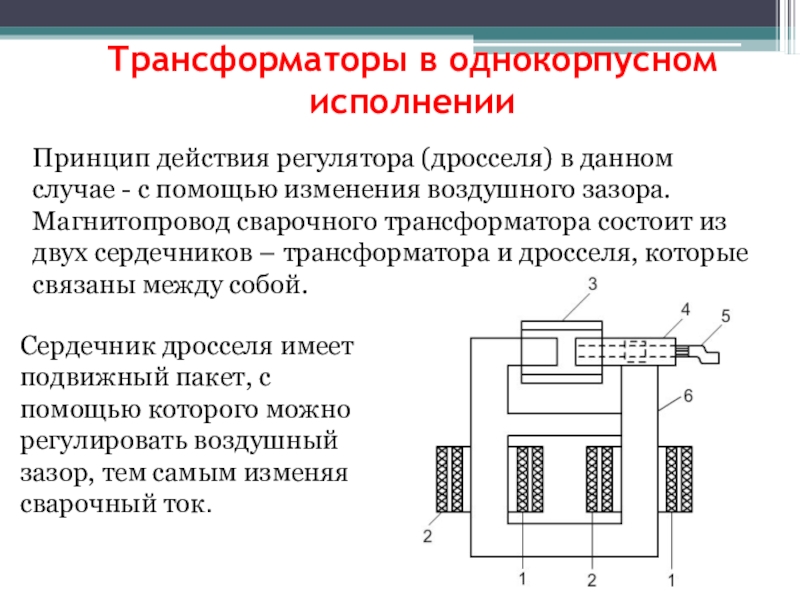

с помощью изменения воздушного зазора. Магнитопровод сварочного трансформатора состоит из двух сердечников – трансформатора и дросселя, которые связаны между собой.

Сердечник дросселя имеет подвижный пакет, с помощью которого можно регулировать воздушный зазор, тем самым изменяя сварочный ток.

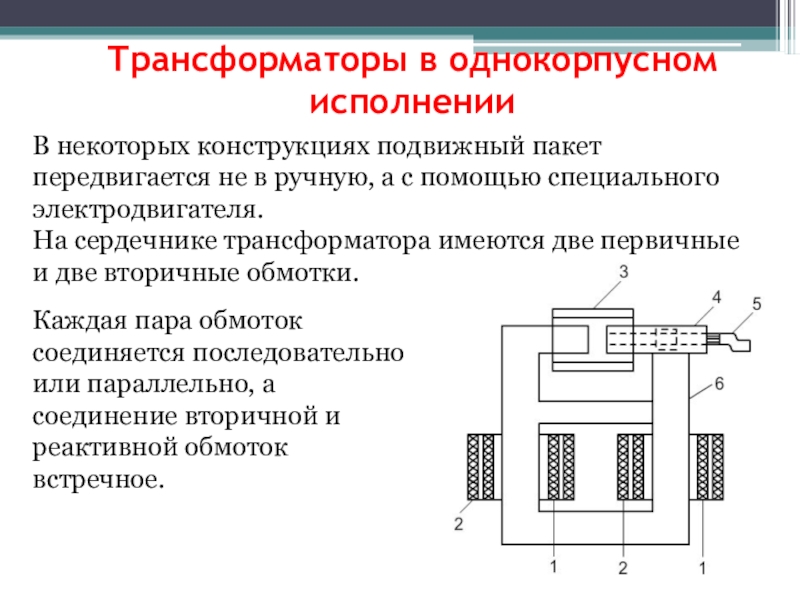

помощью специального электродвигателя.
На сердечнике трансформатора имеются две первичные и две вторичные обмотки.

Трансформаторы в однокорпусном исполнении

Каждая пара обмоток соединяется последовательно или параллельно, а соединение вторичной и реактивной обмоток встречное.

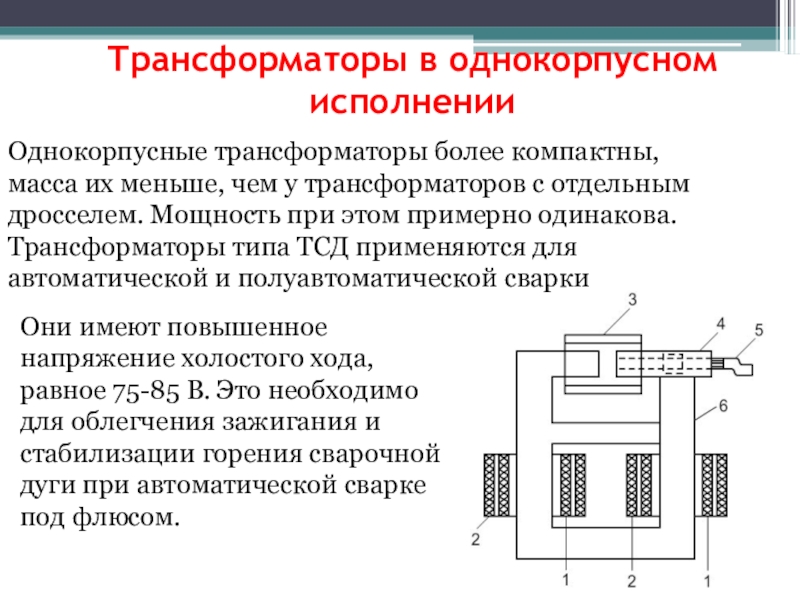

отдельным дросселем. Мощность при этом примерно одинакова. Трансформаторы типа ТСД применяются для автоматической и полуавтоматической сварки

Они имеют повышенное напряжение холостого хода, равное 75-85 В. Это необходимо для облегчения зажигания и стабилизации горения сварочной дуги при автоматической сварке под флюсом.

Трансформаторы в однокорпусном исполнении

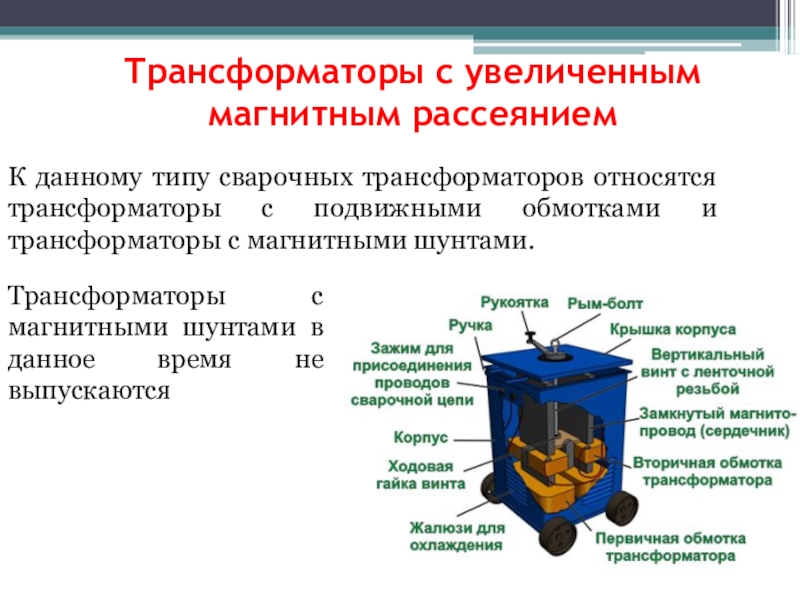

с подвижными обмотками и трансформаторы с магнитными шунтами.

Трансформаторы с магнитными шунтами в данное время не выпускаются

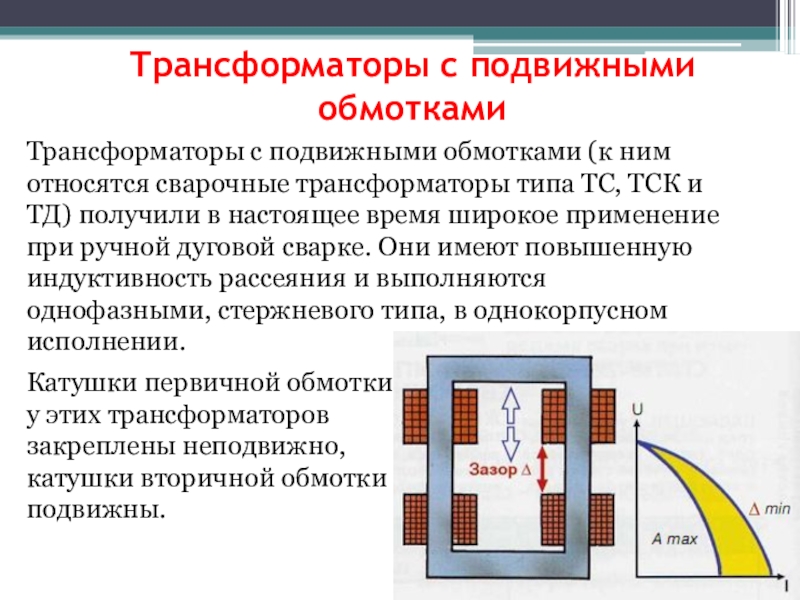

трансформаторы типа ТС, ТСК и ТД) получили в настоящее время широкое применение при ручной дуговой сварке. Они имеют повышенную индуктивность рассеяния и выполняются однофазными, стержневого типа, в однокорпусном исполнении.

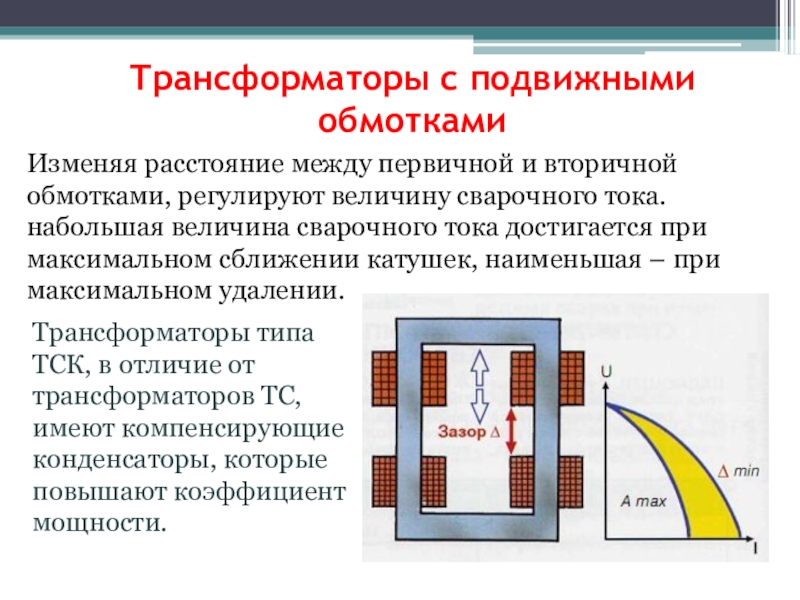

Катушки первичной обмотки у этих трансформаторов закреплены неподвижно, катушки вторичной обмотки подвижны.

величину сварочного тока. набольшая величина сварочного тока достигается при максимальном сближении катушек, наименьшая – при максимальном удалении.

Трансформаторы типа ТСК, в отличие от трансформаторов ТС, имеют компенсирующие конденсаторы, которые повышают коэффициент мощности.

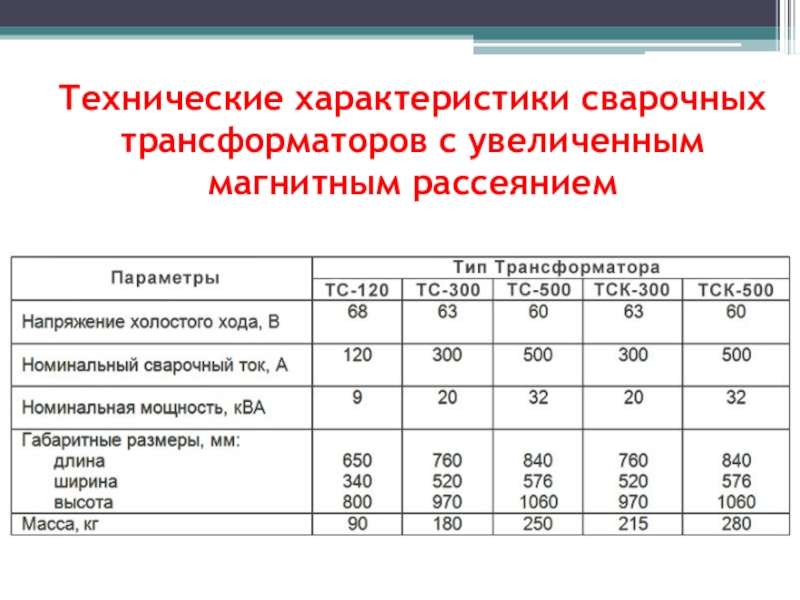

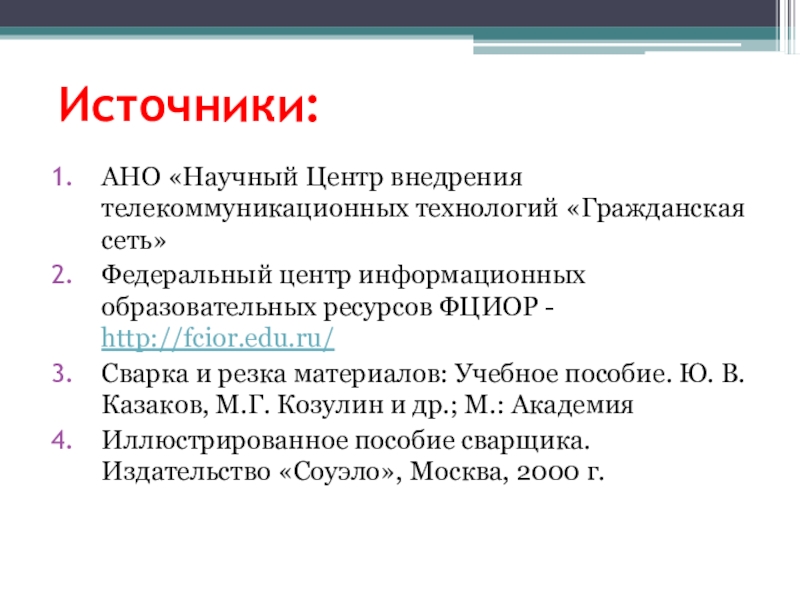

ресурсов ФЦИОР - http://fcior.edu.ru/
