Презентация, доклад по МДК 01.01 Изображение архитектурного замысла при проектировании на тему Строительное черчение

дисциплин
Пронько Елена Владимировна

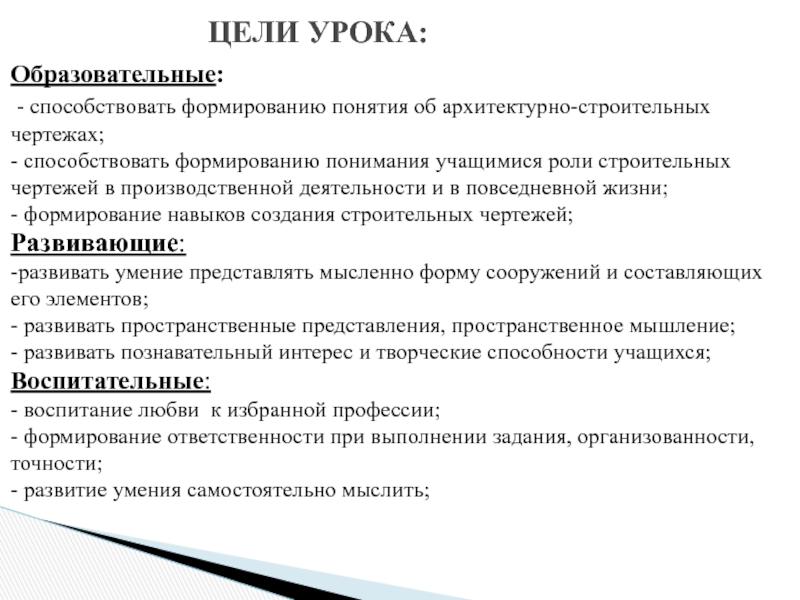

ЦЕЛИ УРОКА:

Образовательные:
- способствовать формированию понятия об архитектурно-строительных чертежах;
- способствовать формированию понимания учащимися роли строительных чертежей в производственной деятельности и в повседневной жизни;
- формирование навыков создания строительных чертежей;
Развивающие:
-развивать умение представлять мысленно форму сооружений и составляющих его элементов;
- развивать пространственные представления, пространственное мышление;
- развивать познавательный интерес и творческие способности учащихся;
Воспитательные:
- воспитание любви к избранной профессии;
- формирование ответственности при выполнении задания, организованности, точности;
- развитие умения самостоятельно мыслить;

.

или их частей и другие данные, необходимые для их возведения.

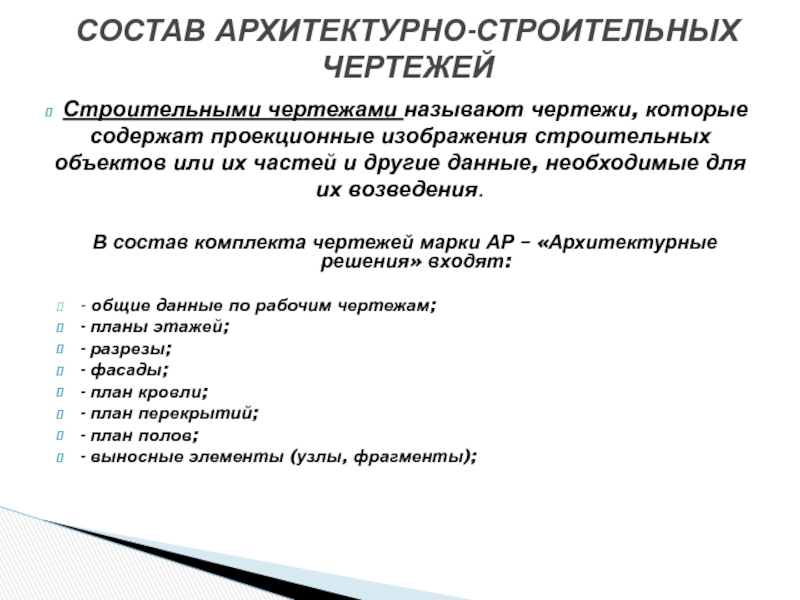

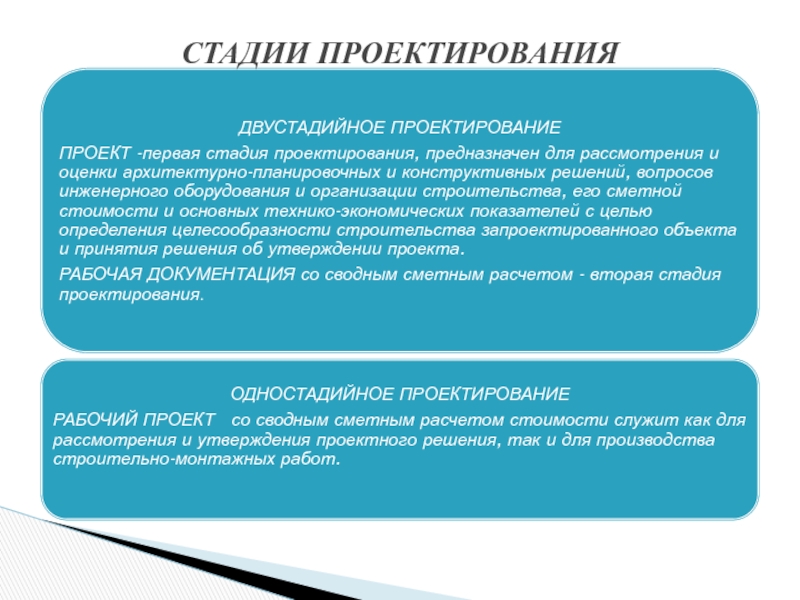

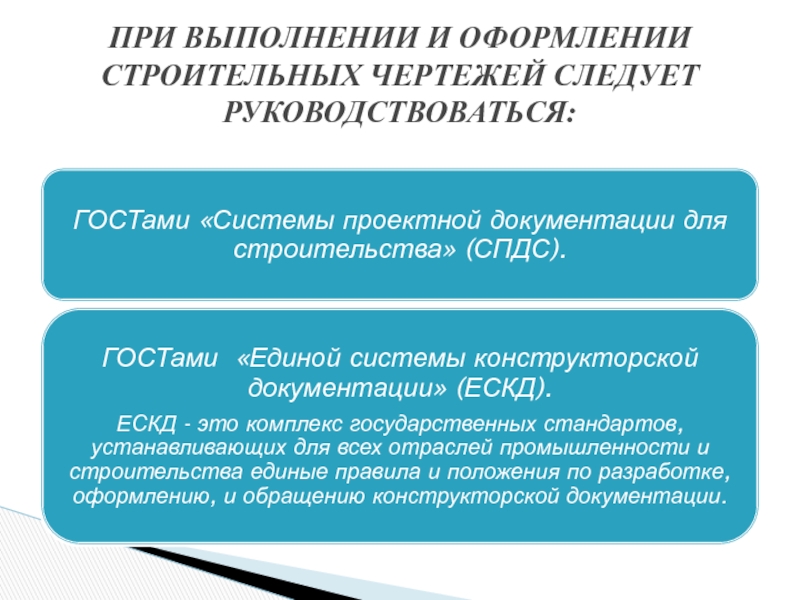

В состав комплекта чертежей марки АР – «Архитектурные решения» входят:

- общие данные по рабочим чертежам;
- планы этажей;
- разрезы;
- фасады;
- план кровли;
- план перекрытий;
- план полов;
- выносные элементы (узлы, фрагменты);



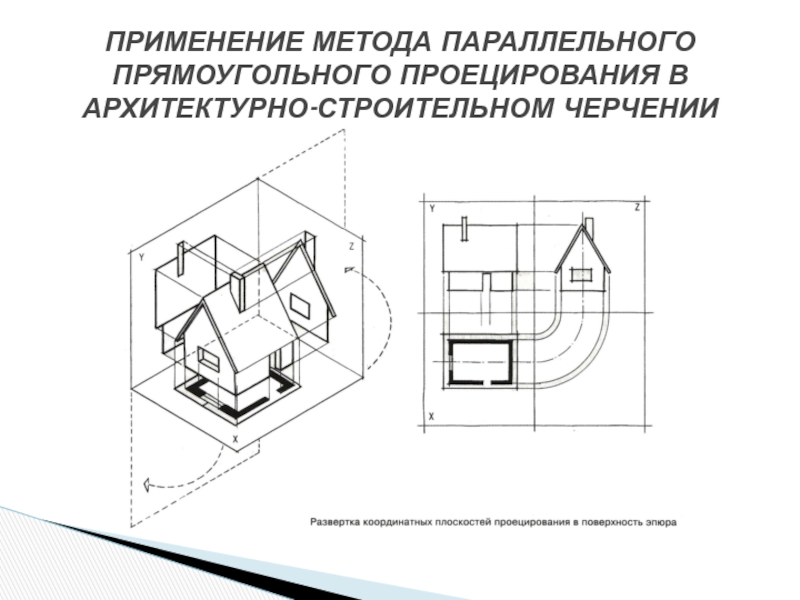

СОСТАВ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫХ ЧЕРТЕЖЕЙ

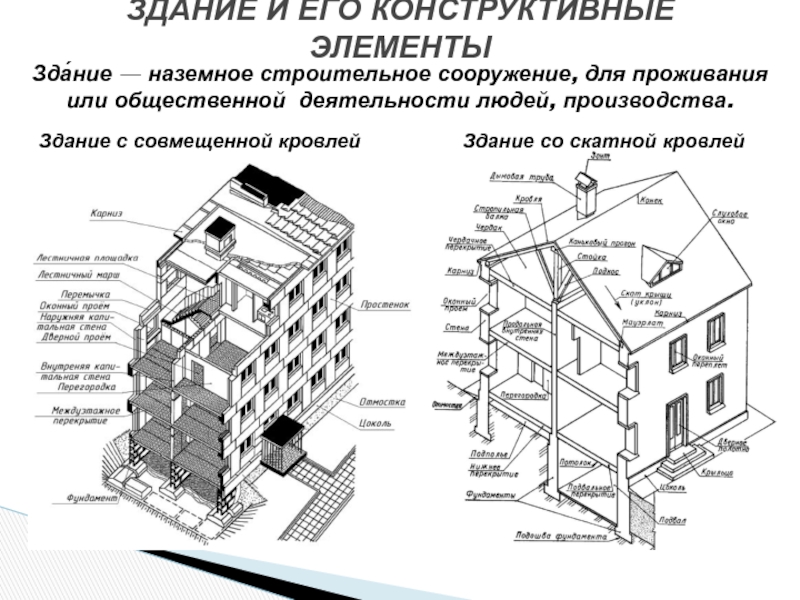

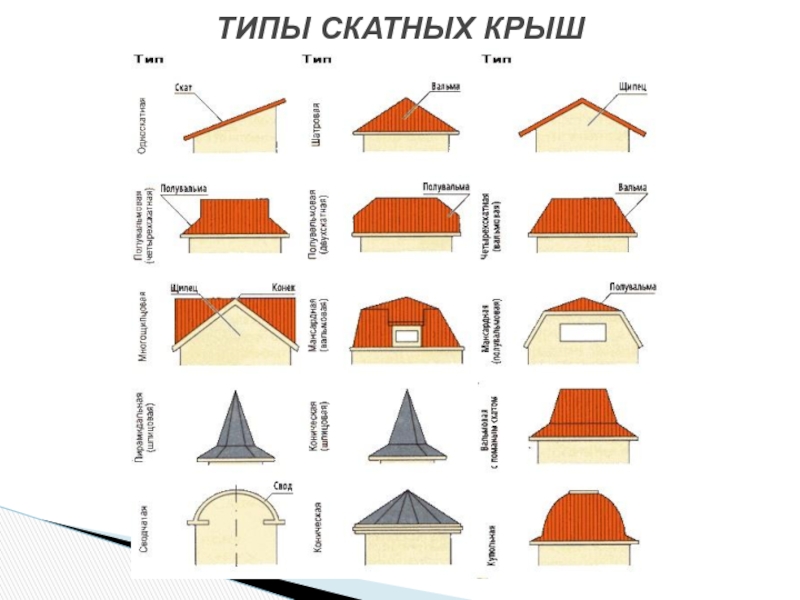

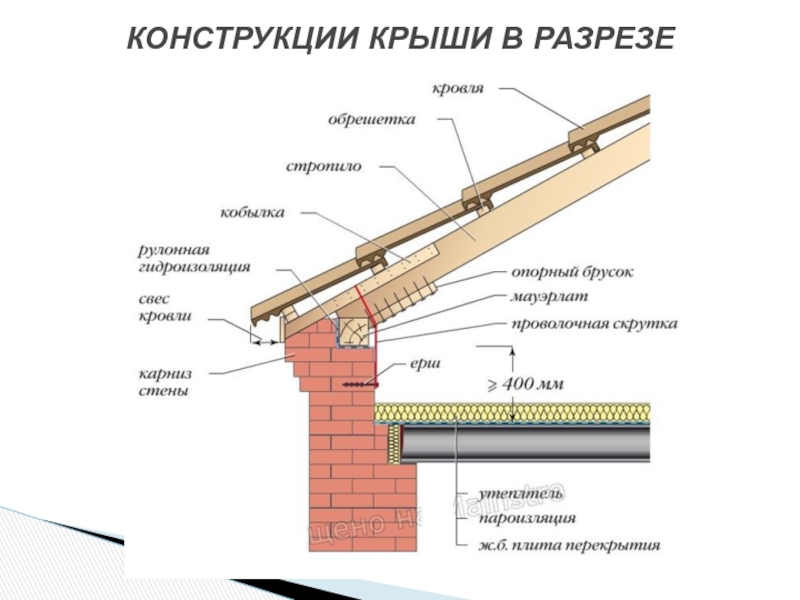

Здание со скатной кровлей

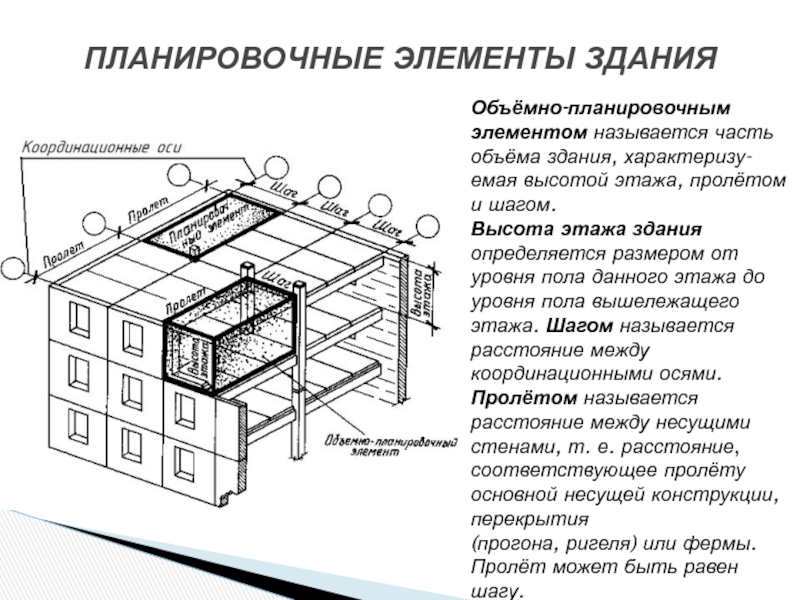

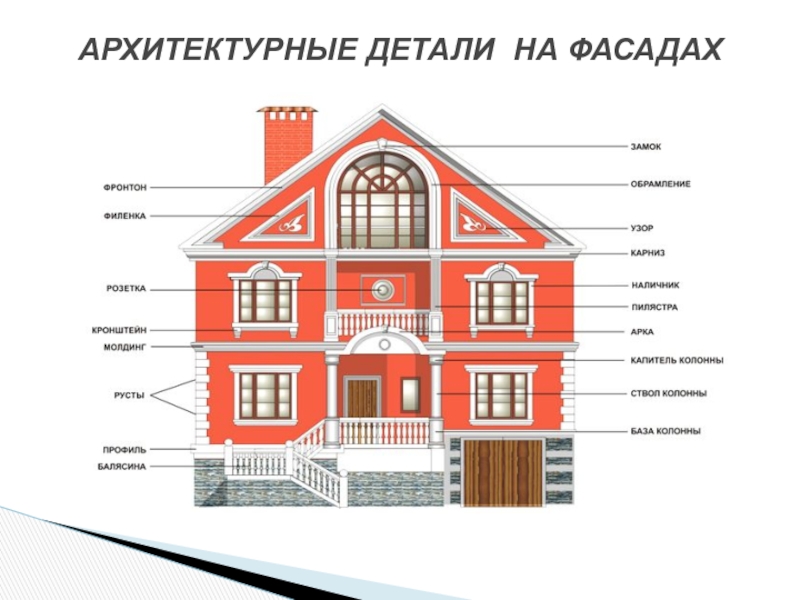

Зда́ние — наземное строительное сооружение, для проживания или общественной деятельности людей, производства.

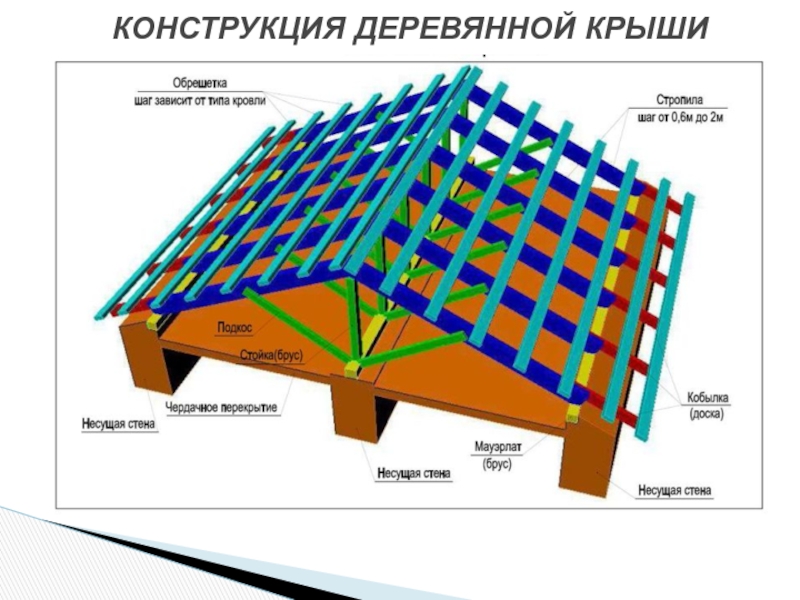

пролётом и шагом.
Высота этажа здания определяется размером от уровня пола данного этажа до уровня пола вышележащего этажа. Шагом называется расстояние между координационными осями. Пролётом называется расстояние между несущими стенами, т. е. расстояние, соответствующее пролёту основной несущей конструкции, перекрытия
(прогона, ригеля) или фермы. Пролёт может быть равен шагу.

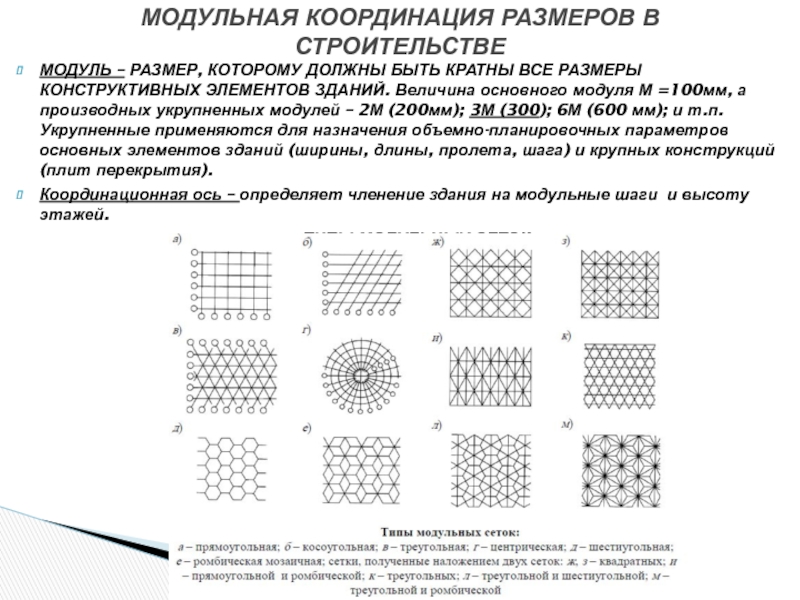

ЗДАНИЙ. Величина основного модуля М =100мм, а производных укрупненных модулей – 2М (200мм); 3М (300); 6М (600 мм); и т.п. Укрупненные применяются для назначения объемно-планировочных параметров основных элементов зданий (ширины, длины, пролета, шага) и крупных конструкций (плит перекрытия).

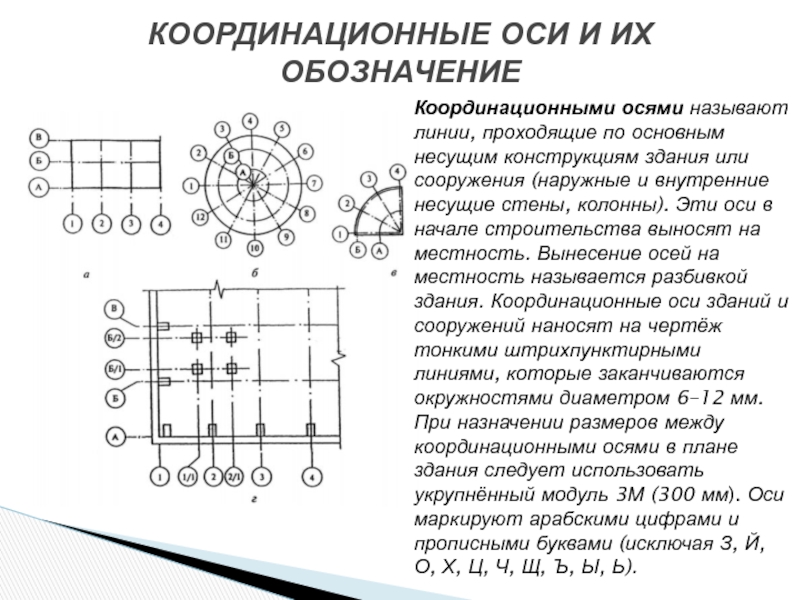

Координационная ось – определяет членение здания на модульные шаги и высоту этажей.
ТИПЫ МОДУЛЬНЫХ СЕТОК

МОДУЛЬНАЯ КООРДИНАЦИЯ РАЗМЕРОВ В СТРОИТЕЛЬСТВЕ

несущим конструкциям здания или сооружения (наружные и внутренние несущие стены, колонны). Эти оси в начале строительства выносят на местность. Вынесение осей на местность называется разбивкой здания. Координационные оси зданий и сооружений наносят на чертёж тонкими штрихпунктирными линиями, которые заканчиваются окружностями диаметром 6–12 мм.
При назначении размеров между координационными осями в плане
здания следует использовать укрупнённый модуль 3М (300 мм). Оси маркируют арабскими цифрами и прописными буквами (исключая З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь).

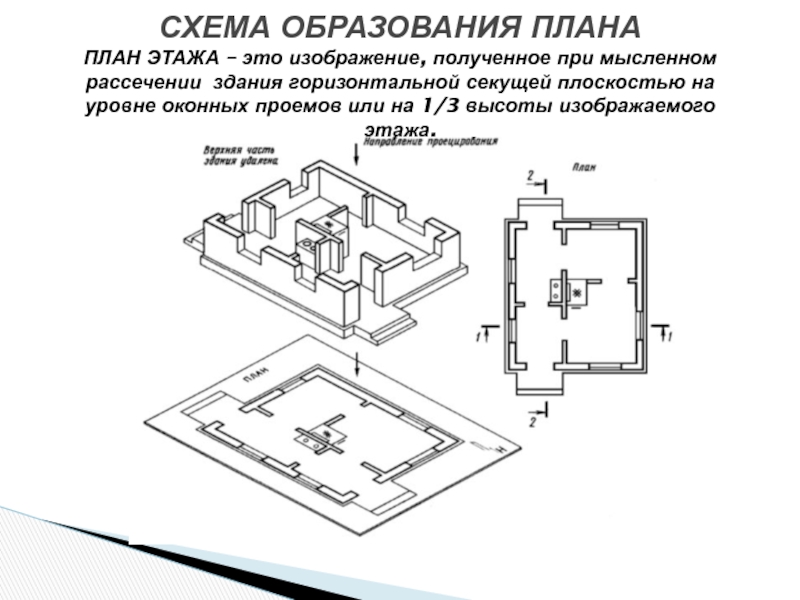

здания горизонтальной секущей плоскостью на уровне оконных проемов или на 1/3 высоты изображаемого этажа.

линией;
размеры, определяющие расстояния между координационными осями и проемами, толщину стен, перегородок и других конструктивных элементов;
контуры несущих стен изображают толстой сплошной основной линией;
линии разрезов проводят таким образом, чтобы в разрез попадали оконные и дверные проемы;
площади помещений указывают в правом нижнем углу и подчеркивают сплошной тонкой линией;

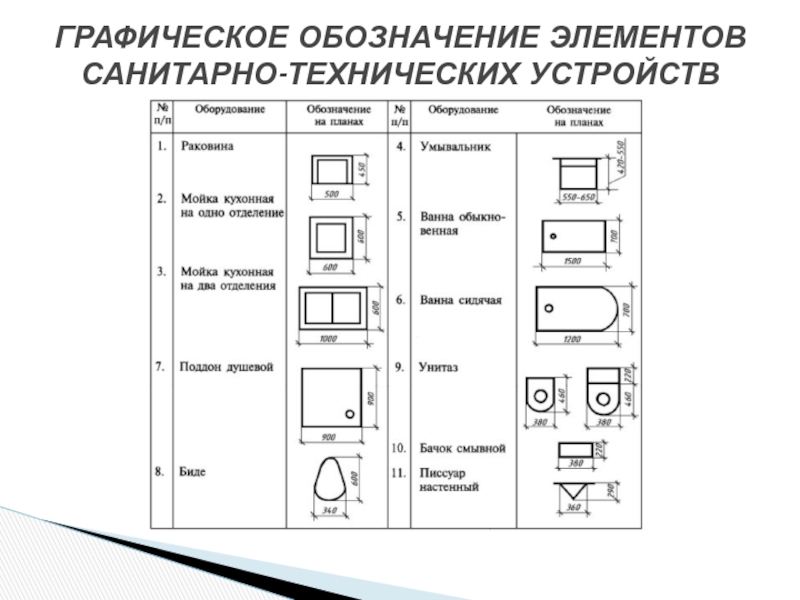

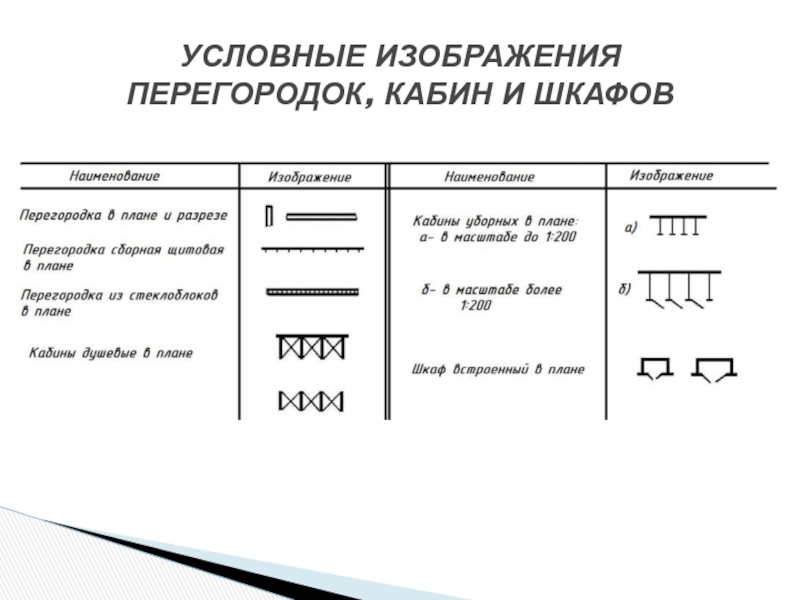

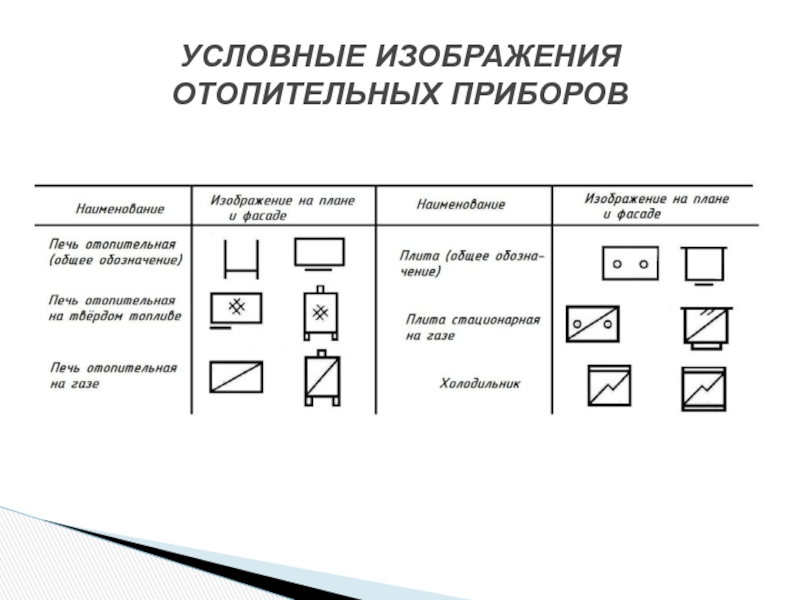

условные обозначения санитарно-технических устройств;
порядковые номера помещений в соответствии с экспликацией;

наносят сетку координационных осей.

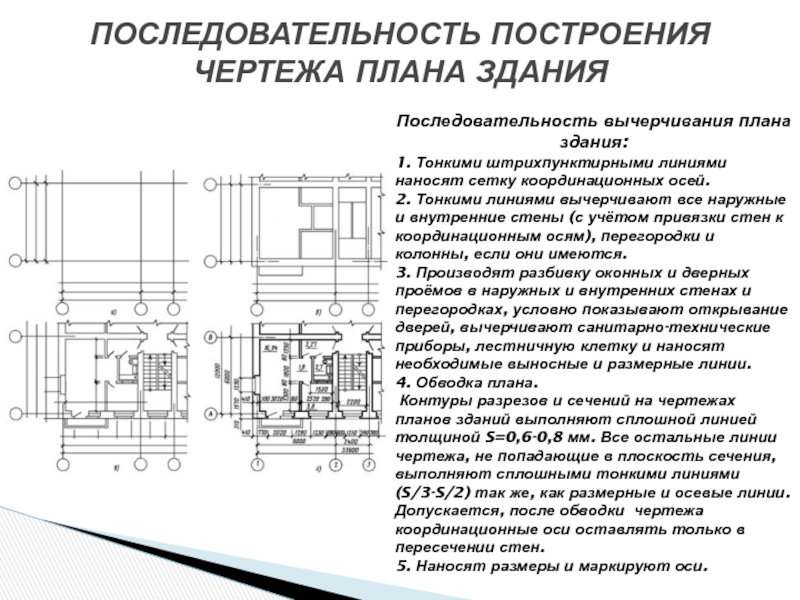

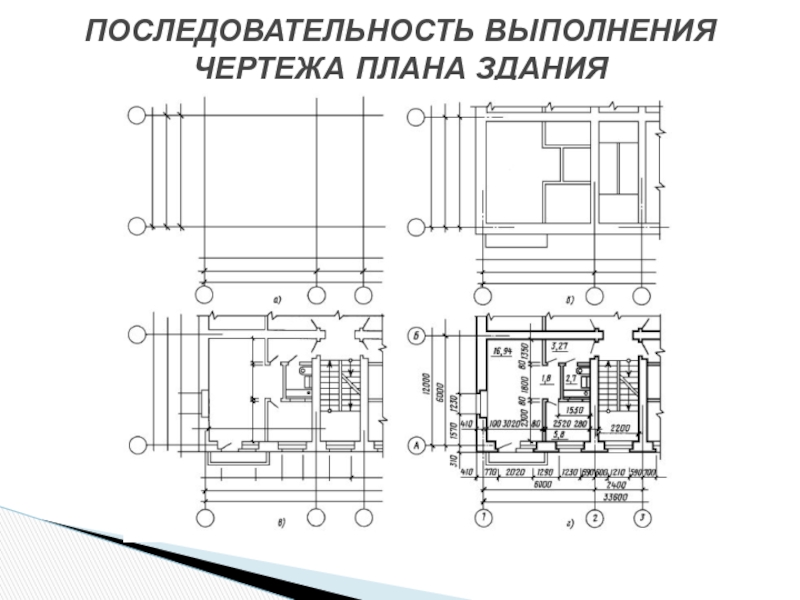

2. Тонкими линиями вычерчивают все наружные и внутренние стены (с учётом привязки стен к координационным осям), перегородки и колонны, если они имеются.

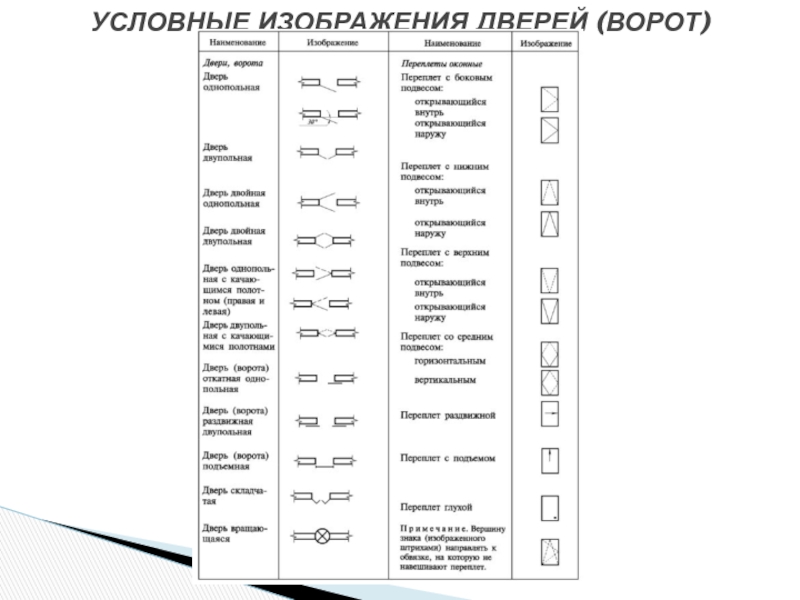

3. Производят разбивку оконных и дверных проёмов в наружных и внутренних стенах и перегородках, условно показывают открывание дверей, вычерчивают санитарно-технические приборы, лестничную клетку и наносят необходимые выносные и размерные линии.
4. Обводка плана.

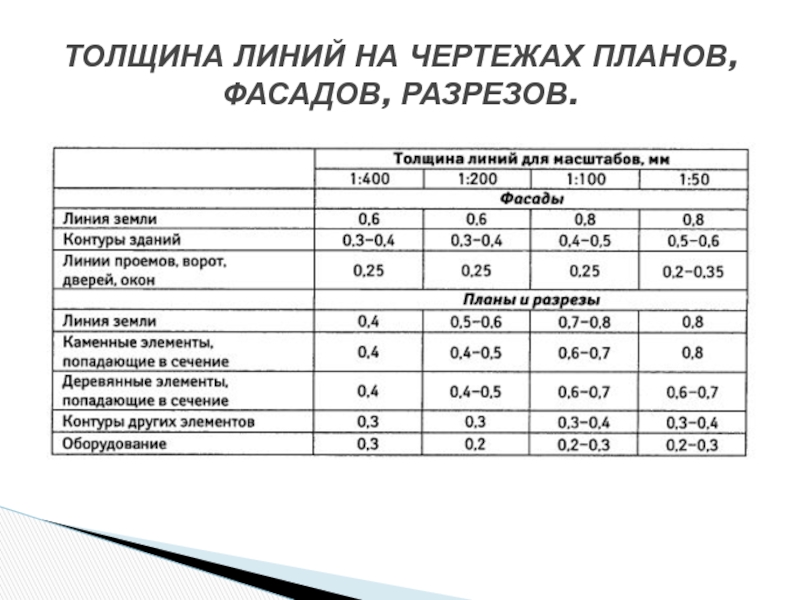

Контуры разрезов и сечений на чертежах планов зданий выполняют сплошной линией толщиной S=0,6-0,8 мм. Все остальные линии чертежа, не попадающие в плоскость сечения, выполняют сплошными тонкими линиями (S/3-S/2) так же, как размерные и осевые линии. Допускается, после обводки чертежа координационные оси оставлять только в пересечении стен.
5. Наносят размеры и маркируют оси.

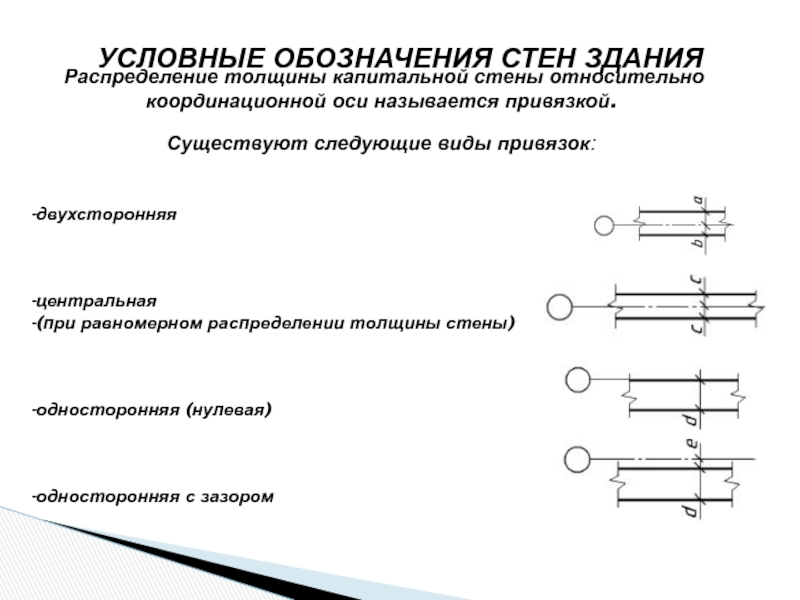

называется привязкой.

Существуют следующие виды привязок:


двухсторонняя



центральная
(при равномерном распределении толщины стены)



односторонняя (нулевая)



односторонняя с зазором

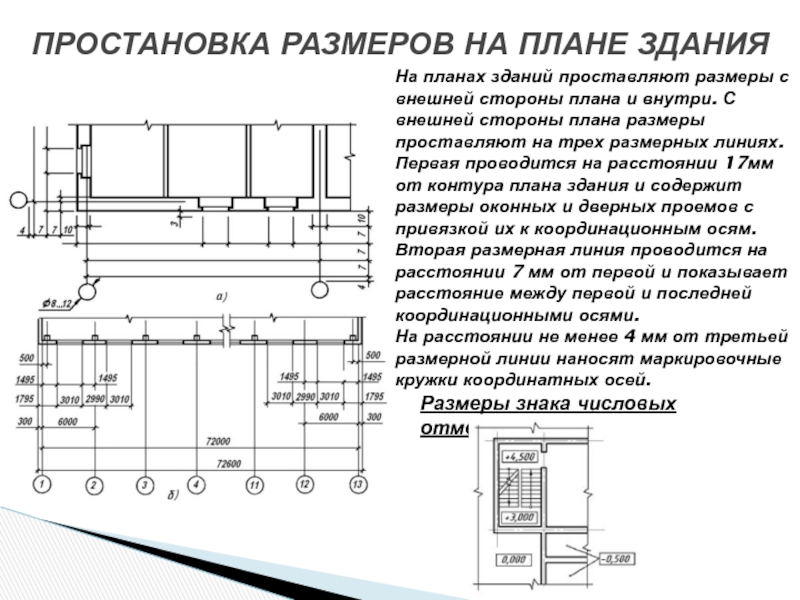

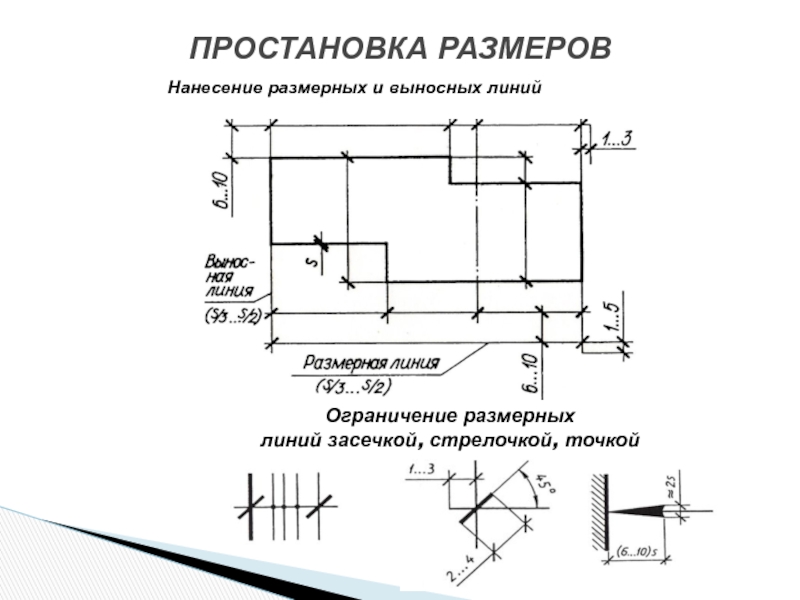

стороны плана и внутри. С внешней стороны плана размеры проставляют на трех размерных линиях. Первая проводится на расстоянии 17мм от контура плана здания и содержит размеры оконных и дверных проемов с привязкой их к координационным осям.
Вторая размерная линия проводится на расстоянии 7 мм от первой и показывает расстояние между первой и последней координационными осями.
На расстоянии не менее 4 мм от третьей размерной линии наносят маркировочные кружки координатных осей.

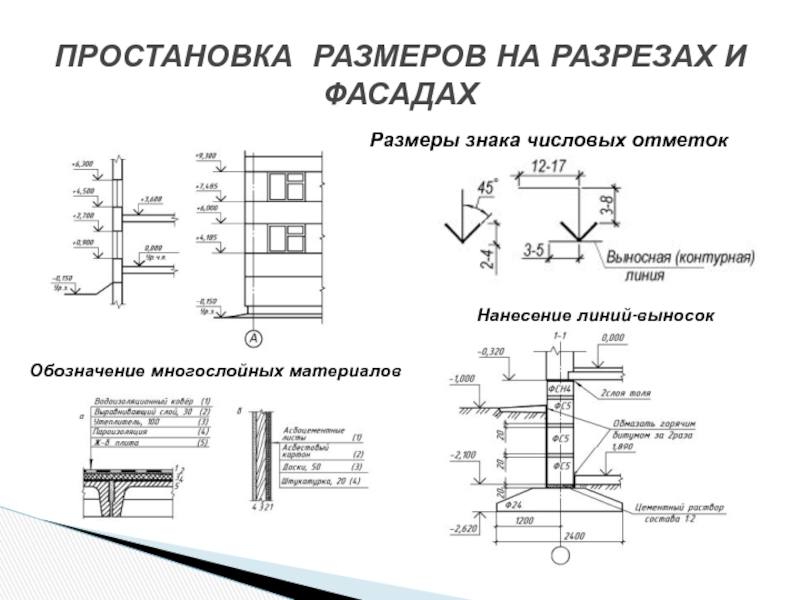

Размеры знака числовых отметок

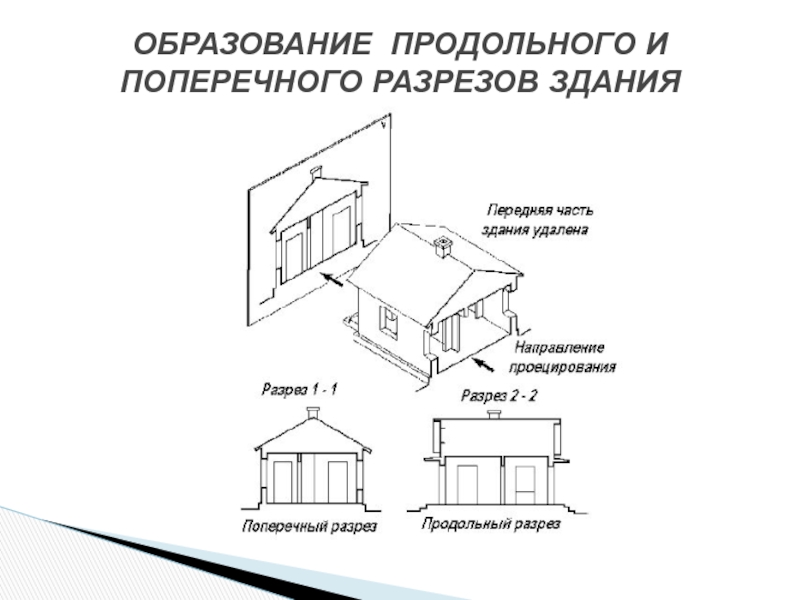

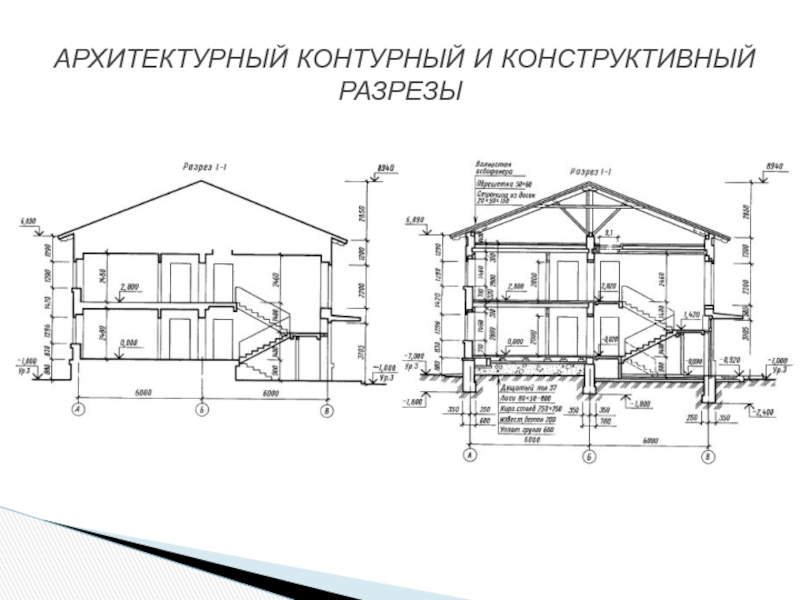

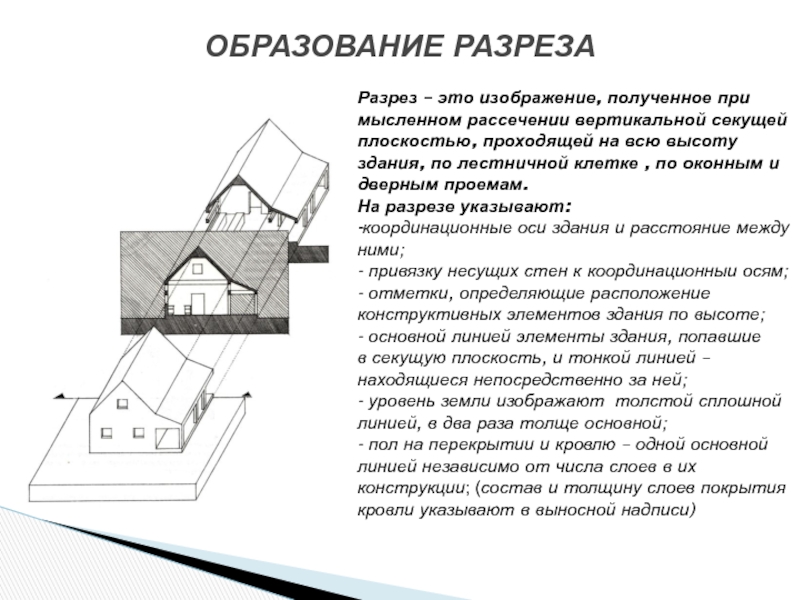

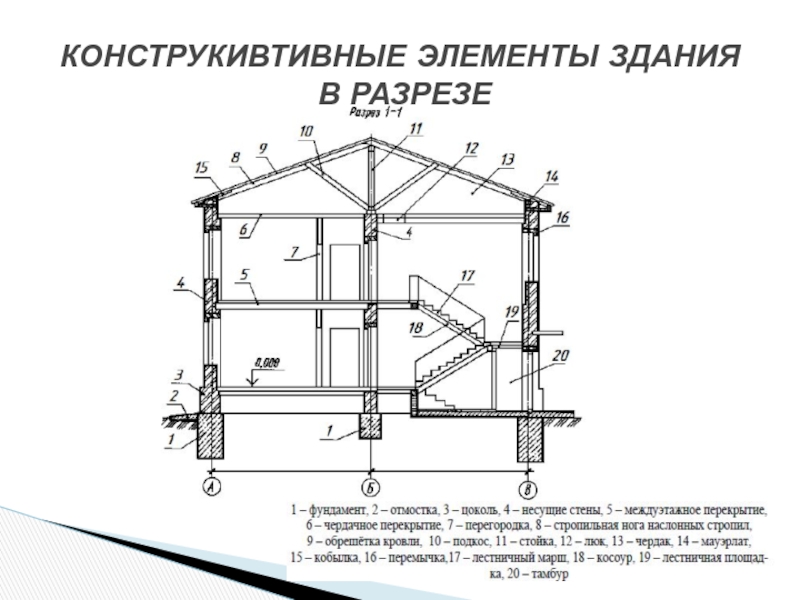

плоскостью, проходящей на всю высоту здания, по лестничной клетке , по оконным и дверным проемам.

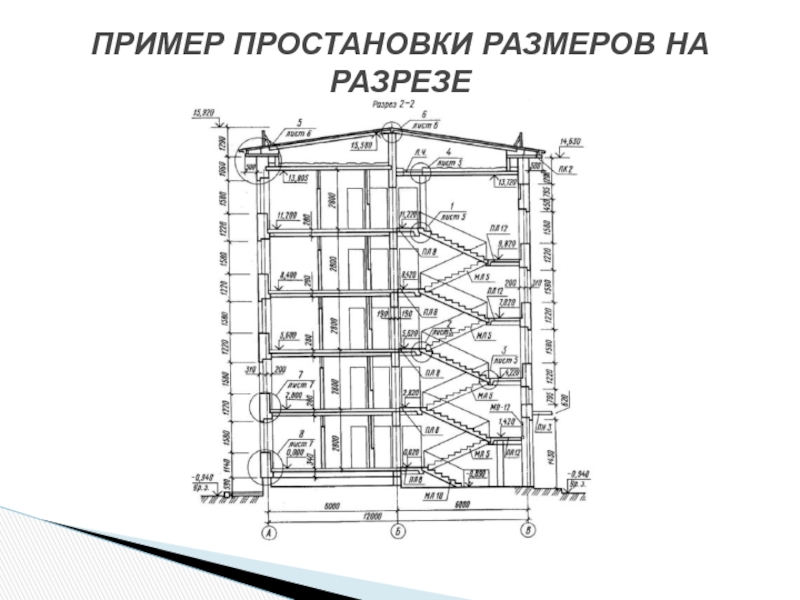

На разрезе указывают:
-координационные оси здания и расстояние между ними;
- привязку несущих стен к координационныи осям;
- отметки, определяющие расположение конструктивных элементов здания по высоте;
- основной линией элементы здания, попавшие
в секущую плоскость, и тонкой линией – находящиеся непосредственно за ней;
- уровень земли изображают толстой сплошной линией, в два раза толще основной;
- пол на перекрытии и кровлю – одной основной линией независимо от числа слоев в их конструкции; (состав и толщину слоев покрытия кровли указывают в выносной надписи)

соответствии с планом здания.

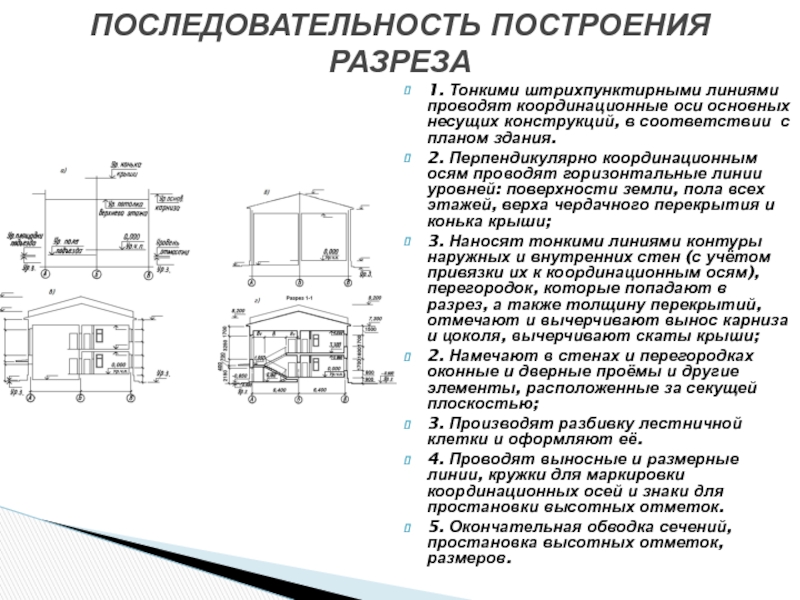

2. Перпендикулярно координационным осям проводят горизонтальные линии уровней: поверхности земли, пола всех этажей, верха чердачного перекрытия и конька крыши;
3. Наносят тонкими линиями контуры наружных и внутренних стен (с учётом привязки их к координационным осям), перегородок, которые попадают в разрез, а также толщину перекрытий, отмечают и вычерчивают вынос карниза и цоколя, вычерчивают скаты крыши;
2. Намечают в стенах и перегородках оконные и дверные проёмы и другие элементы, расположенные за секущей плоскостью;

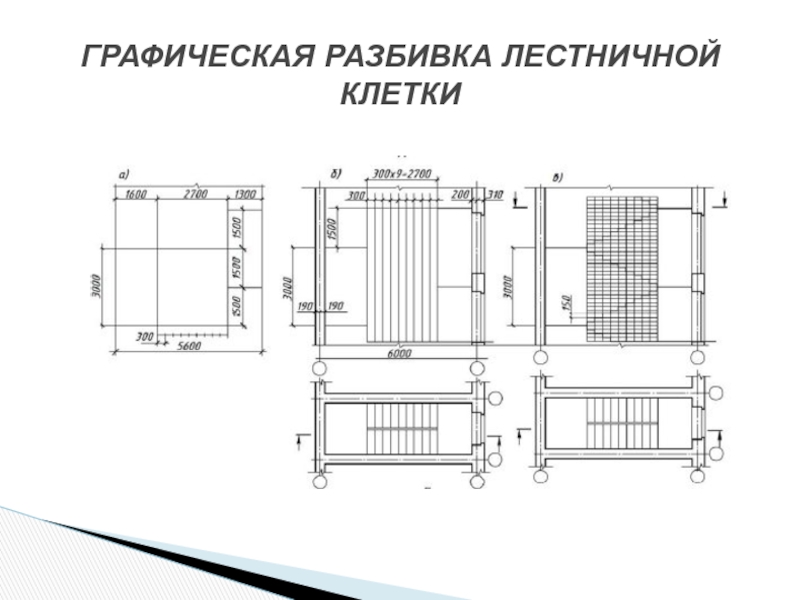

3. Производят разбивку лестничной клетки и оформляют её.
4. Проводят выносные и размерные линии, кружки для маркировки координационных осей и знаки для простановки высотных отметок.
5. Окончательная обводка сечений, простановка высотных отметок, размеров.

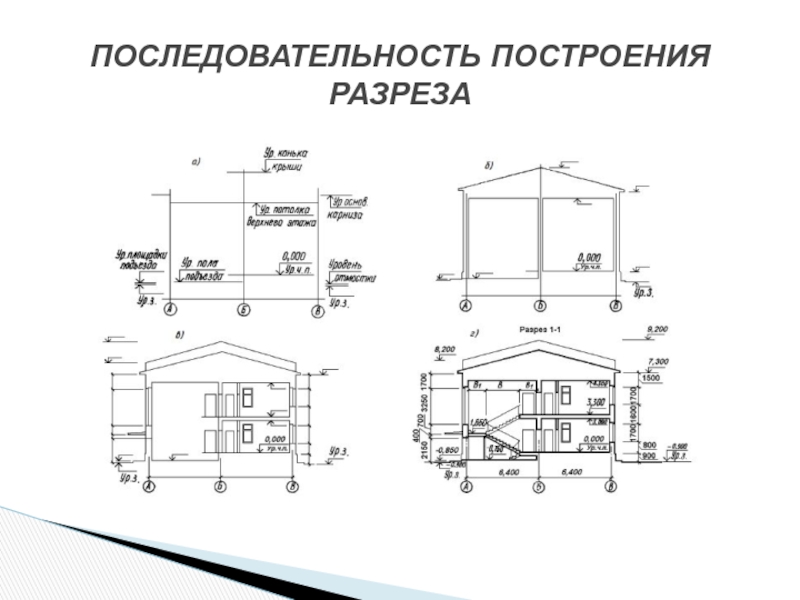

ПОСЛЕДОВАТЕЛЬНОСТЬ ПОСТРОЕНИЯ РАЗРЕЗА

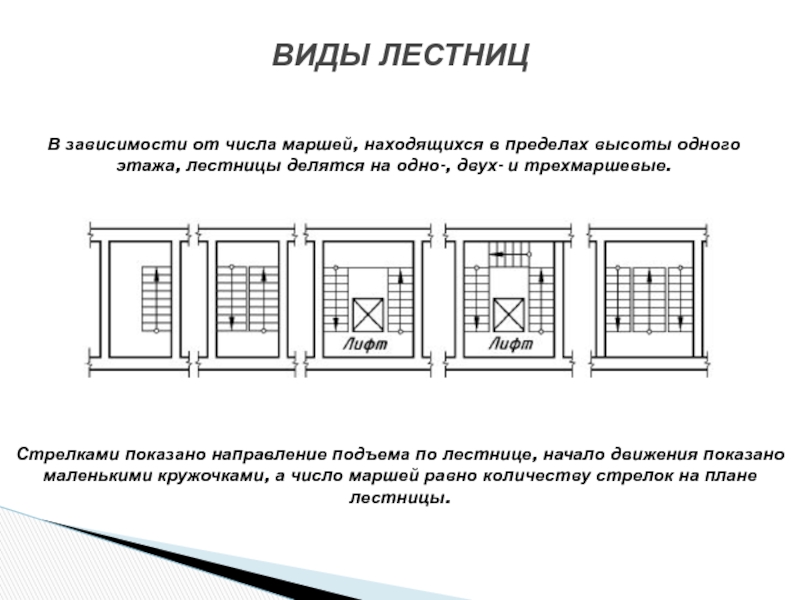

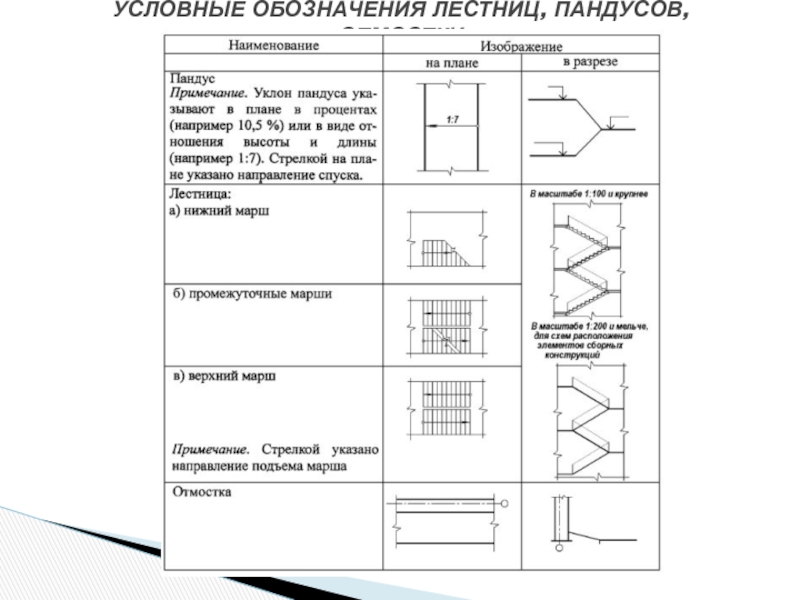

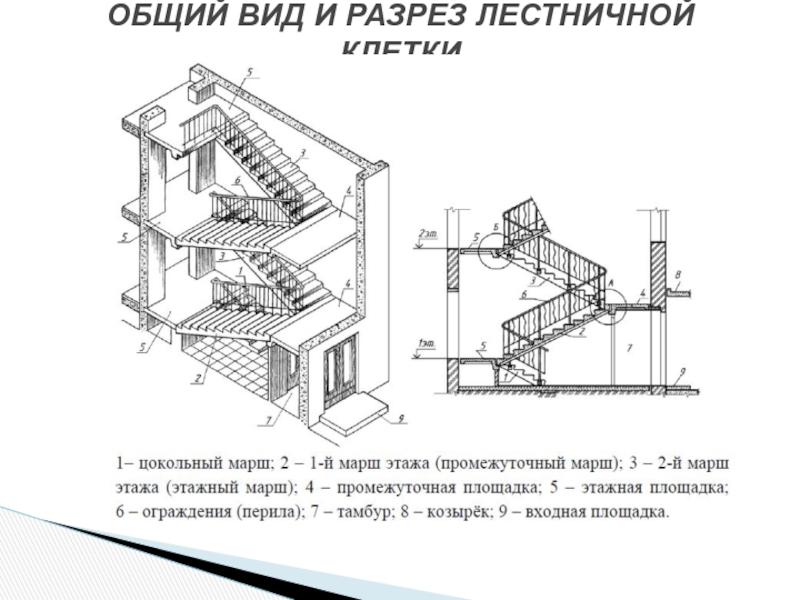

этажа, лестницы делятся на одно-, двух- и трехмаршевые.

Стрелками показано направление подъема по лестнице, начало движения показано маленькими кружочками, а число маршей равно количеству стрелок на плане лестницы.

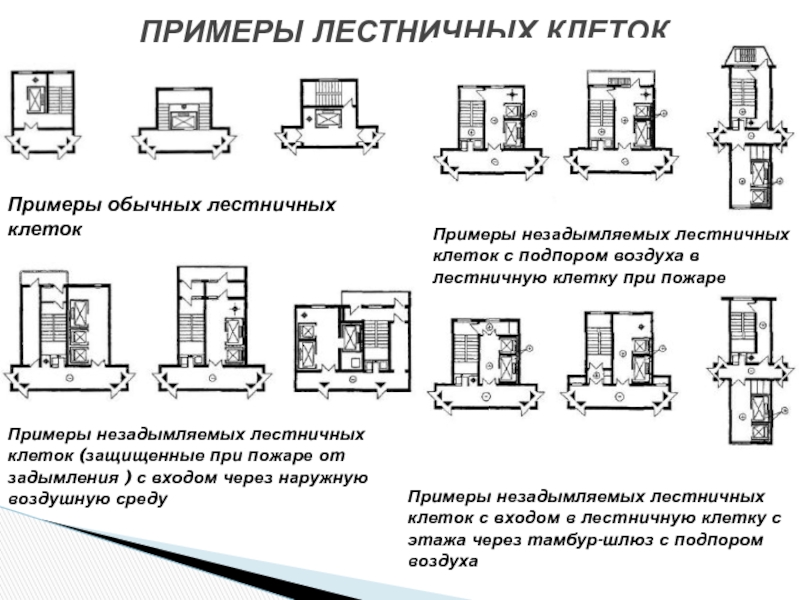

пожаре от задымления ) с входом через наружную воздушную среду

Примеры незадымляемых лестничных клеток с подпором воздуха в лестничную клетку при пожаре

Примеры незадымляемых лестничных клеток с входом в лестничную клетку с этажа через тамбур-шлюз с подпором воздуха

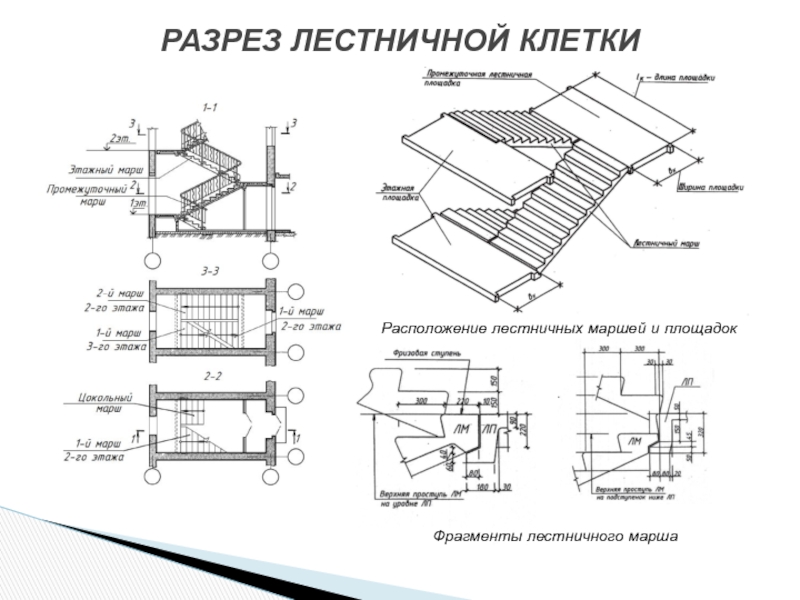

площадок

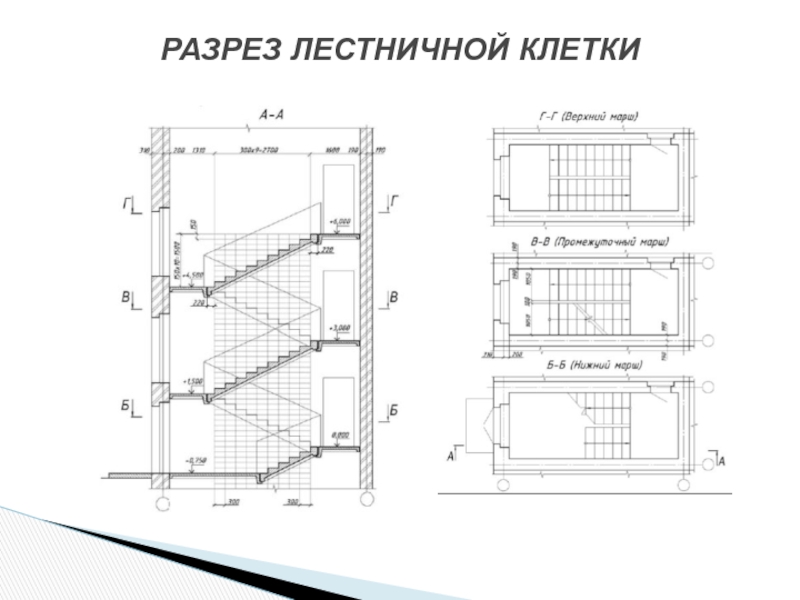

Фрагменты лестничного марша

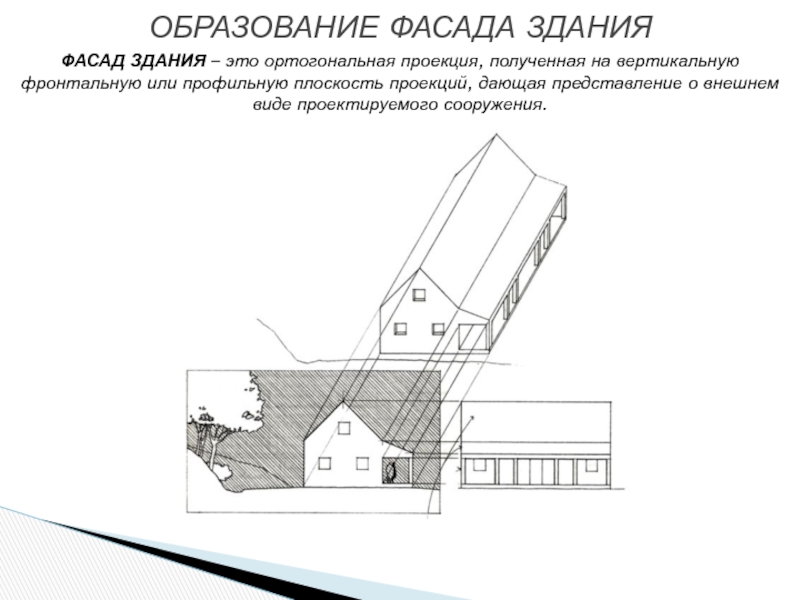

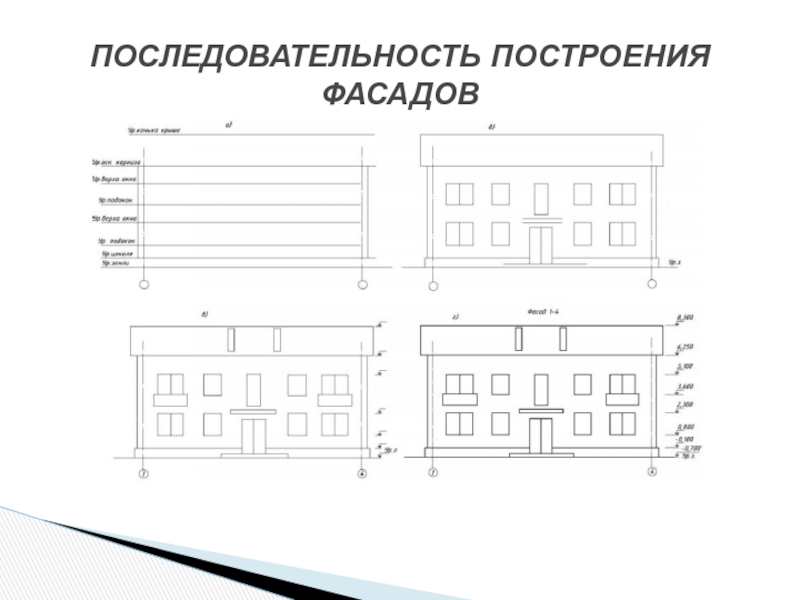

фронтальную или профильную плоскость проекций, дающая представление о внешнем виде проектируемого сооружения.

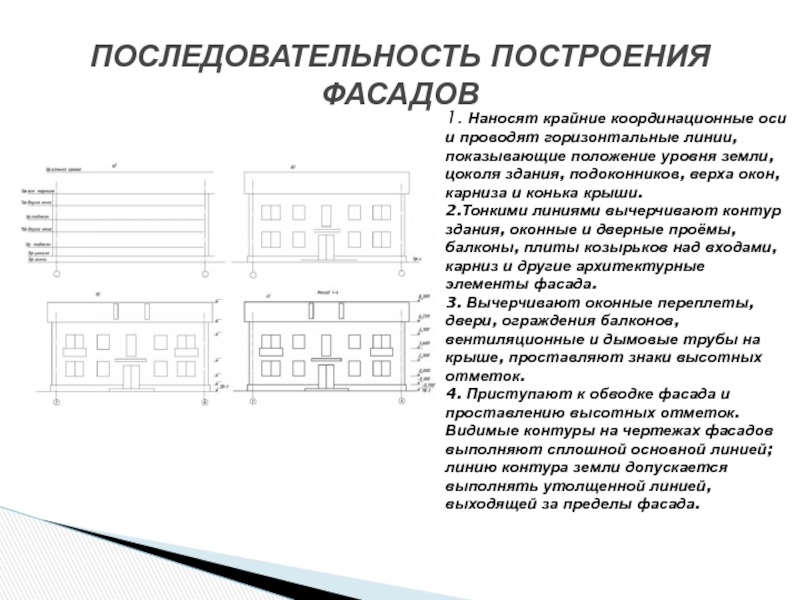

горизонтальные линии, показывающие положение уровня земли, цоколя здания, подоконников, верха окон, карниза и конька крыши.
2.Тонкими линиями вычерчивают контур здания, оконные и дверные проёмы, балконы, плиты козырьков над входами, карниз и другие архитектурные элементы фасада.
3. Вычерчивают оконные переплеты, двери, ограждения балконов, вентиляционные и дымовые трубы на крыше, проставляют знаки высотных отметок.
4. Приступают к обводке фасада и проставлению высотных отметок. Видимые контуры на чертежах фасадов выполняют сплошной основной линией; линию контура земли допускается выполнять утолщенной линией, выходящей за пределы фасада.

Обозначение многослойных материалов

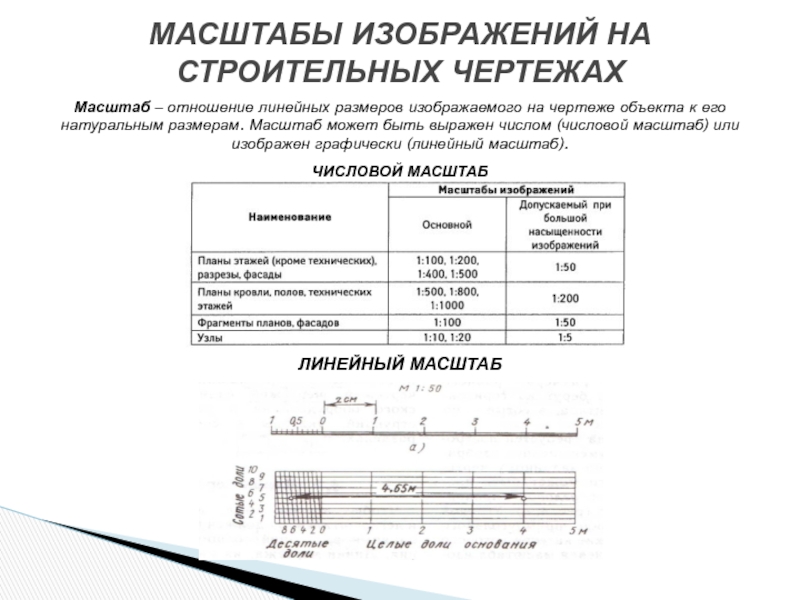

на чертеже объекта к его натуральным размерам. Масштаб может быть выражен числом (числовой масштаб) или изображен графически (линейный масштаб).

ЧИСЛОВОЙ МАСШТАБ

ЛИНЕЙНЫЙ МАСШТАБ

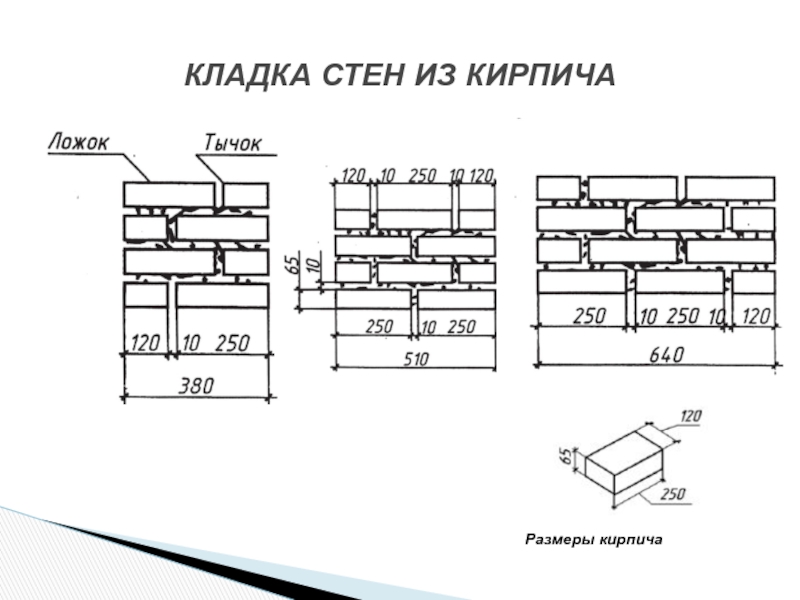

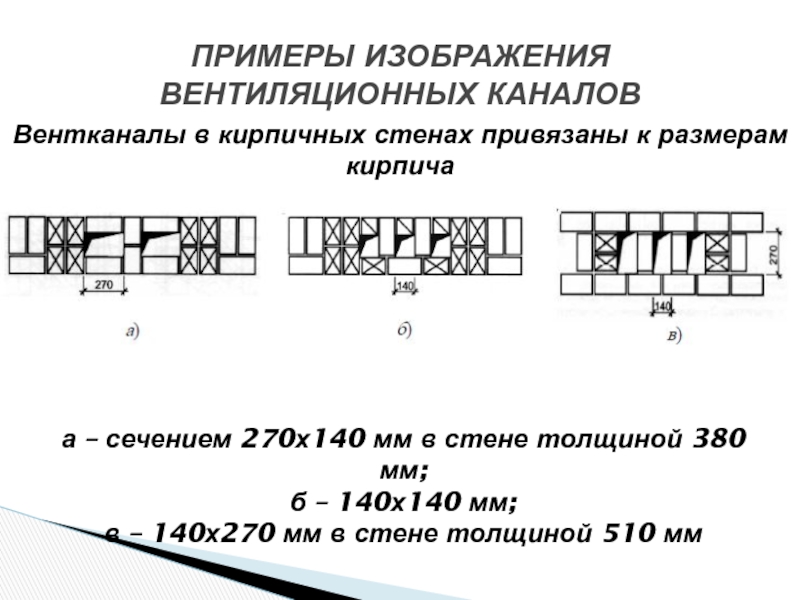

– сечением 270х140 мм в стене толщиной 380 мм;
б – 140х140 мм;
в – 140х270 мм в стене толщиной 510 мм

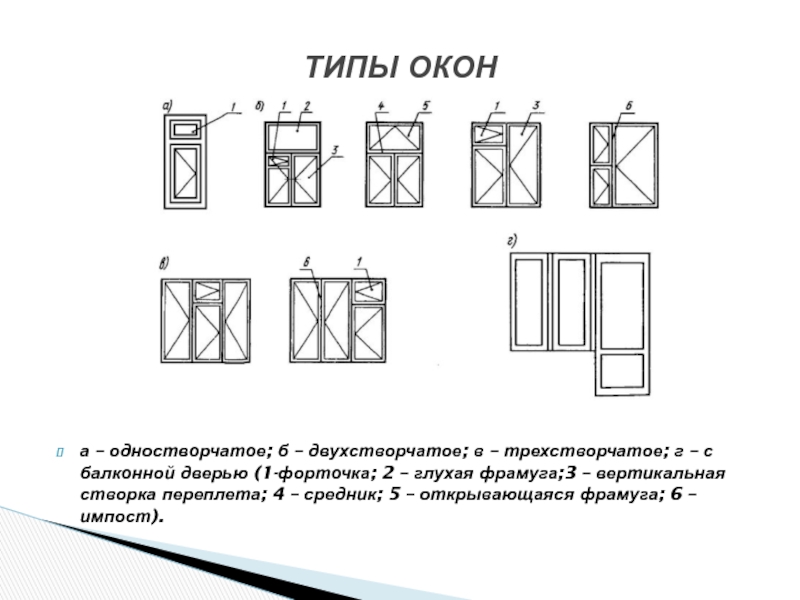

с балконной дверью (1-форточка; 2 – глухая фрамуга;3 – вертикальная створка переплета; 4 – средник; 5 – открывающаяся фрамуга; 6 – импост).

ТИПЫ ОКОН

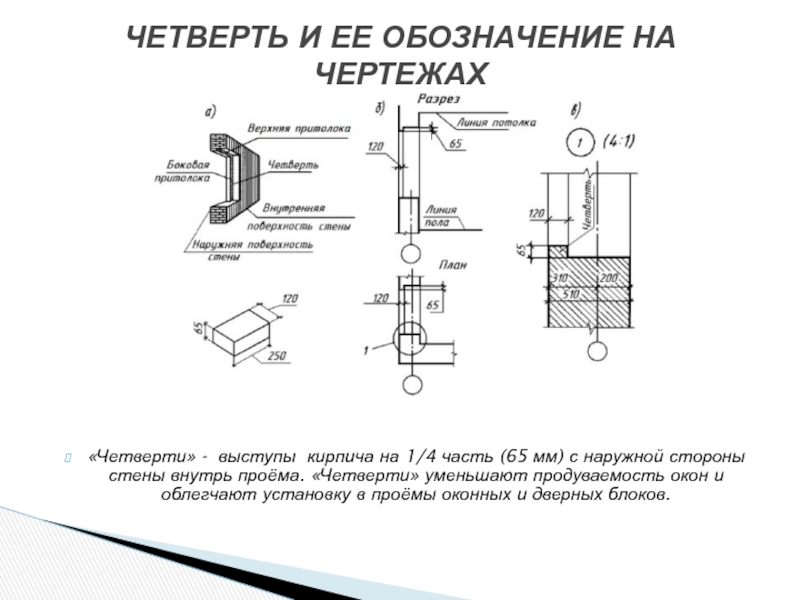

стороны стены внутрь проёма. «Четверти» уменьшают продуваемость окон и облегчают установку в проёмы оконных и дверных блоков.

ЧЕТВЕРТЬ И ЕЕ ОБОЗНАЧЕНИЕ НА ЧЕРТЕЖАХ

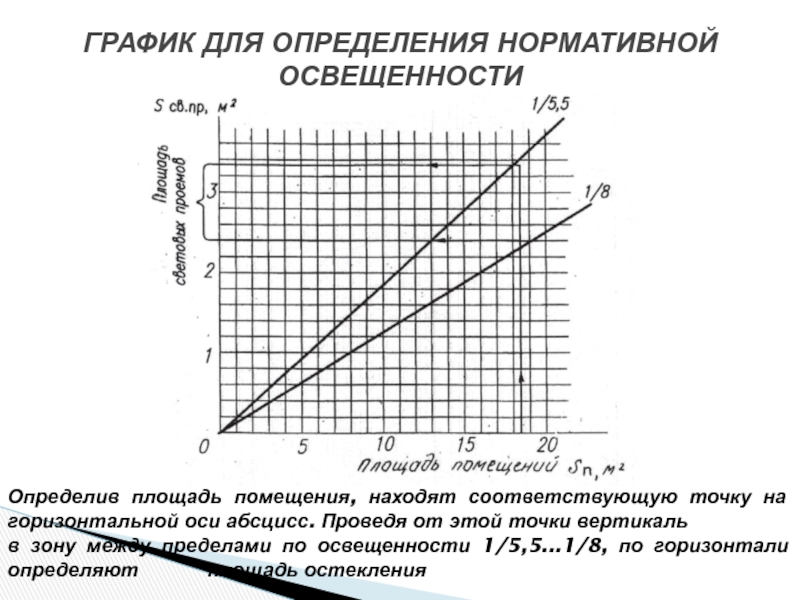

горизонтальной оси абсцисс. Проведя от этой точки вертикаль
в зону между пределами по освещенности 1/5,5...1/8, по горизонтали определяют площадь остекления

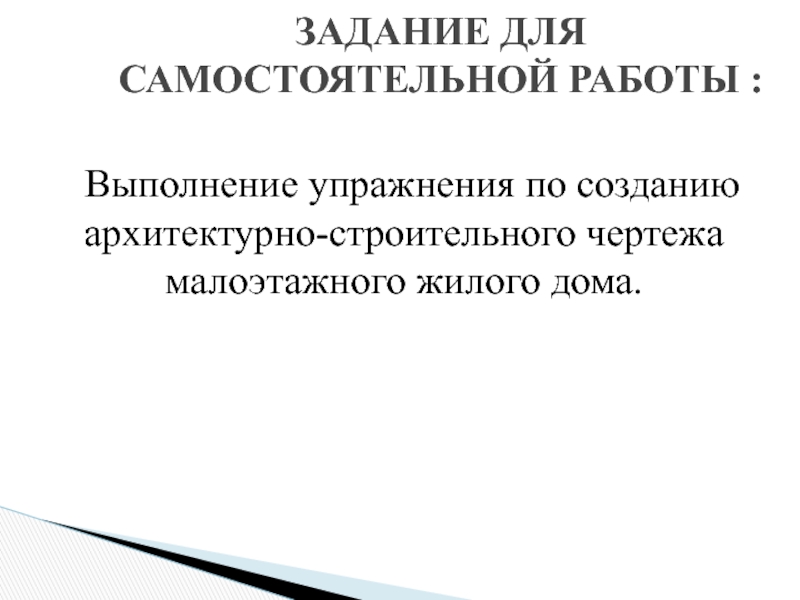

малоэтажного жилого дома.
