Презентация, доклад по материаловедениюУглеродистые стали
Содержание
- 1. Презентация по материаловедениюУглеродистые стали
- 2. Диаграмма состояния железо - углерод стали чугуны
- 3. Влияние углерода на механические свойства сталиЧем больше
- 4. Классификация углеродистых сталейПо структуре:техническое железо
- 5. Классификация углеродистых сталейПо степени раскисления:спокойные стали –
- 6. Классификация углеродистых сталейСтали обыкновенного качества:Ст0, Ст1, Ст2,

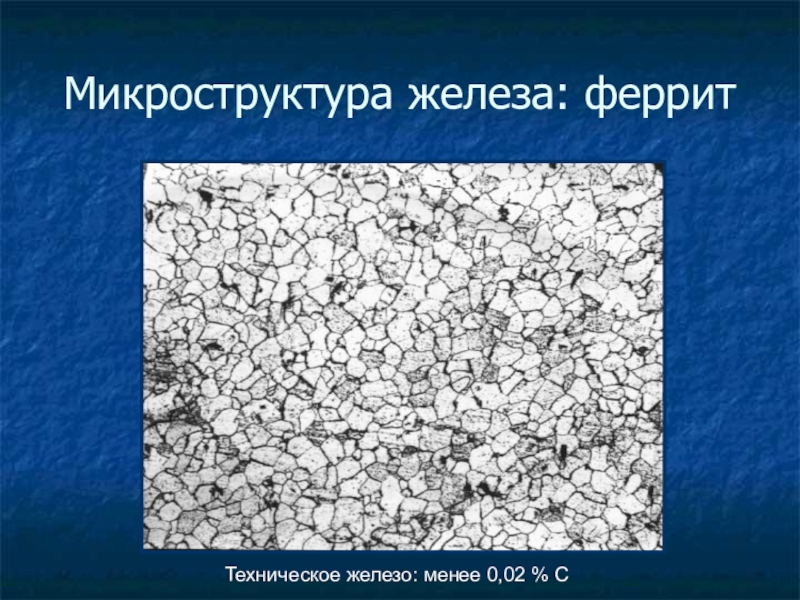

- 7. Микроструктура железа: ферритТехническое железо: менее 0,02 % C
- 8. Микроструктура низкоуглеродистой стали: феррит и перлитКонструкционная сталь
- 9. Микроструктура среднеуглеродистой стали: феррит и перлитКонструкционная сталь с 0,4 % C. Для различных деталей машин.
- 10. Микроструктура высокоуглеродистой стали: перлитКонструкционная пружинная сталь: 0,8 % C. Для силовых упругих элементов.
- 11. Микроструктура высокоуглеродистой стали: перлит и цементитцементитИнструментальная сталь: 1,2 % C. Для свёрл, метчиков, напильников, пил.
Диаграмма состояния железо - углерод стали чугуны

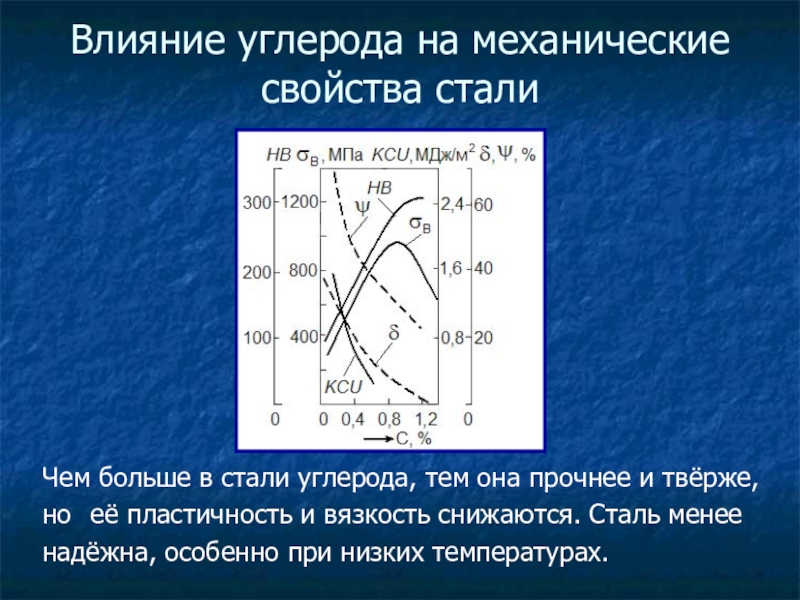

Слайд 3Влияние углерода на механические свойства стали
Чем больше в стали углерода, тем
она прочнее и твёрже,
но её пластичность и вязкость снижаются. Сталь менее
надёжна, особенно при низких температурах.
но её пластичность и вязкость снижаются. Сталь менее
надёжна, особенно при низких температурах.
Слайд 4Классификация углеродистых сталей
По структуре:
техническое железо ≤ 0,02 % С
доэвтектоидные
стали от 0,02 до 0,8 % С
эвтектоидные стали 0,8 % С
заэвтектоидные стали от 0,8 до 2,14 % С
По назначению:
строительные стали
конструкционные стали
инструментальные стали
эвтектоидные стали 0,8 % С
заэвтектоидные стали от 0,8 до 2,14 % С
По назначению:
строительные стали
конструкционные стали
инструментальные стали

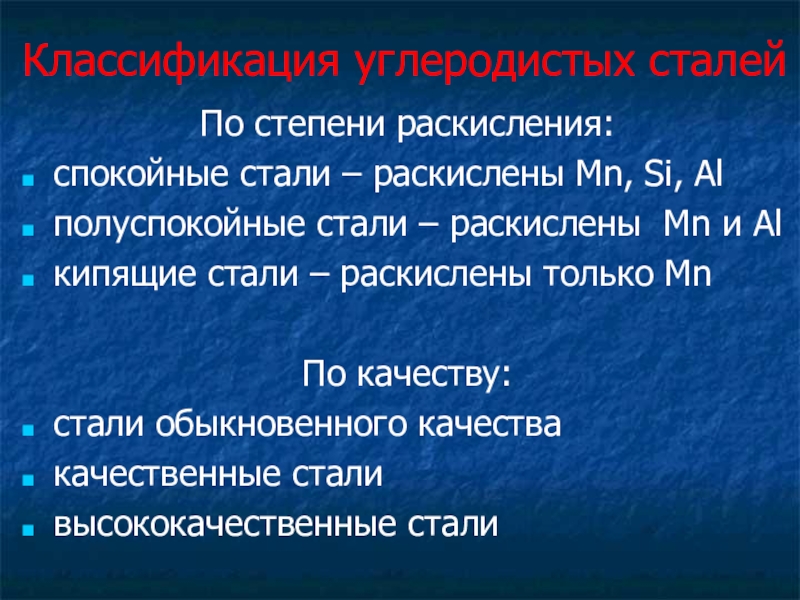

Слайд 5Классификация углеродистых сталей
По степени раскисления:
спокойные стали – раскислены Mn, Si, Al
полуспокойные
стали – раскислены Mn и Al
кипящие стали – раскислены только Mn
По качеству:
стали обыкновенного качества
качественные стали
высококачественные стали
кипящие стали – раскислены только Mn
По качеству:
стали обыкновенного качества
качественные стали
высококачественные стали

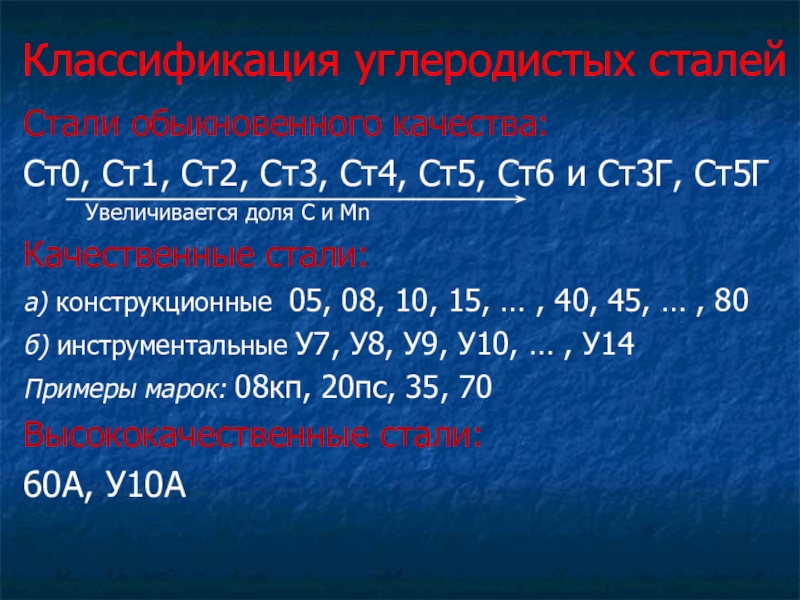

Слайд 6Классификация углеродистых сталей
Стали обыкновенного качества:
Ст0, Ст1, Ст2, Ст3, Ст4, Ст5, Ст6
и Ст3Г, Ст5Г
Увеличивается доля С и Mn
Качественные стали:
а) конструкционные 05, 08, 10, 15, … , 40, 45, … , 80
б) инструментальные У7, У8, У9, У10, … , У14
Примеры марок: 08кп, 20пс, 35, 70
Высококачественные стали:
60А, У10А
Увеличивается доля С и Mn
Качественные стали:
а) конструкционные 05, 08, 10, 15, … , 40, 45, … , 80
б) инструментальные У7, У8, У9, У10, … , У14
Примеры марок: 08кп, 20пс, 35, 70
Высококачественные стали:
60А, У10А

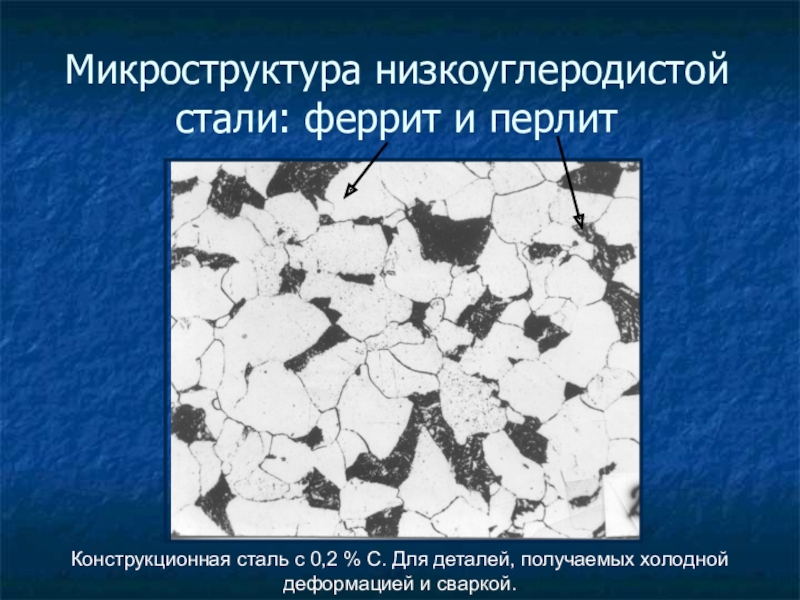

Слайд 8Микроструктура низкоуглеродистой стали: феррит и перлит
Конструкционная сталь с 0,2 % C.
Для деталей, получаемых холодной деформацией и сваркой.
Слайд 9Микроструктура среднеуглеродистой стали: феррит и перлит
Конструкционная сталь с 0,4 % C.
Для различных деталей машин.

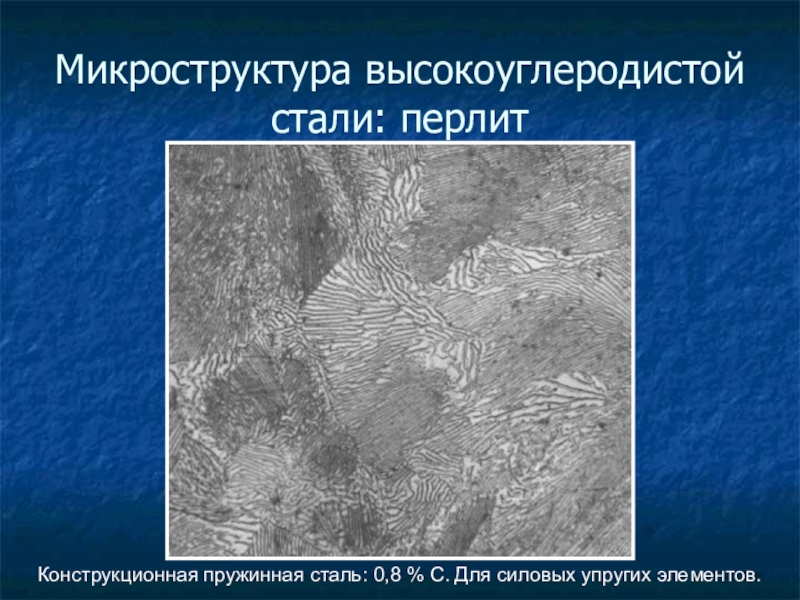

Слайд 10Микроструктура высокоуглеродистой стали: перлит
Конструкционная пружинная сталь: 0,8 % C. Для силовых
упругих элементов.
Слайд 11Микроструктура высокоуглеродистой стали: перлит и цементит
цементит
Инструментальная сталь: 1,2 % C. Для
свёрл, метчиков, напильников, пил.
