Презентация, доклад по материаловедению Пластическая и упругая деформация
Содержание
- 1. Презентация по материаловедению Пластическая и упругая деформация
- 2. Деформация и разрушение металловРеакция металла на возрастающее

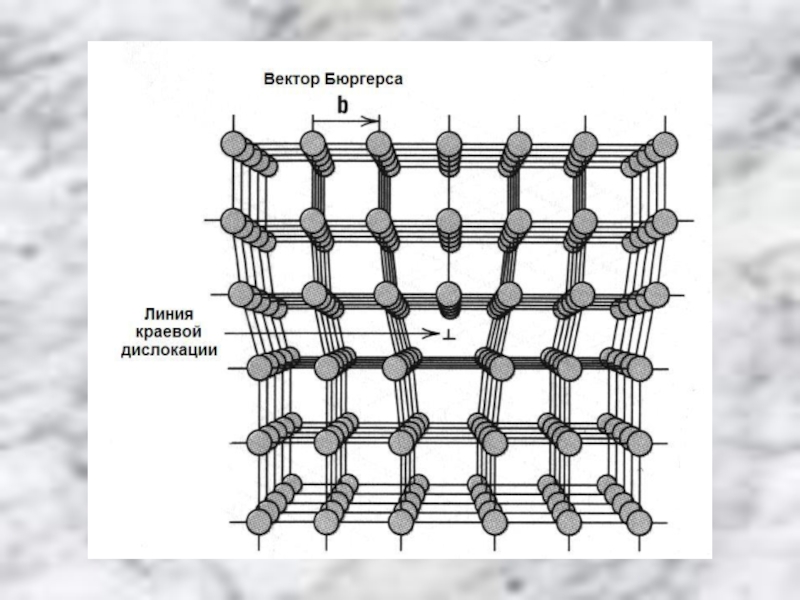

- 3. Слайд 3

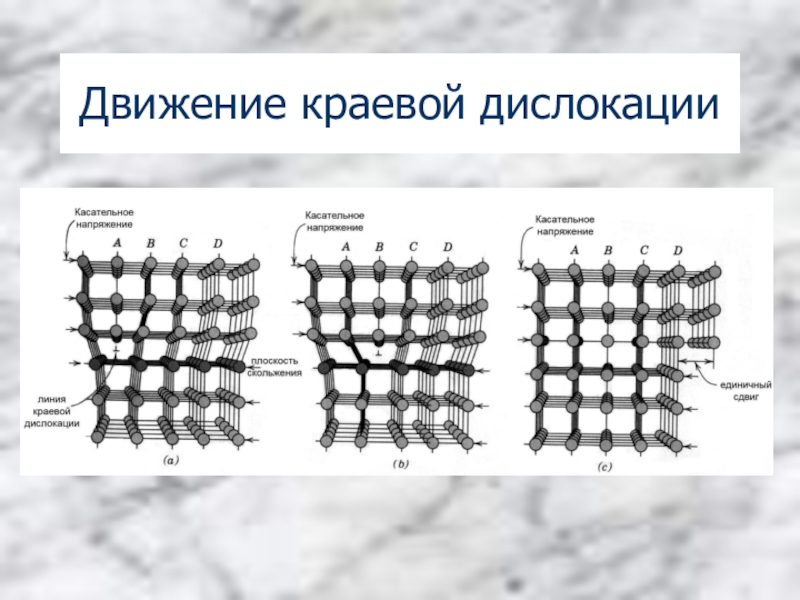

- 4. Движение краевой дислокации

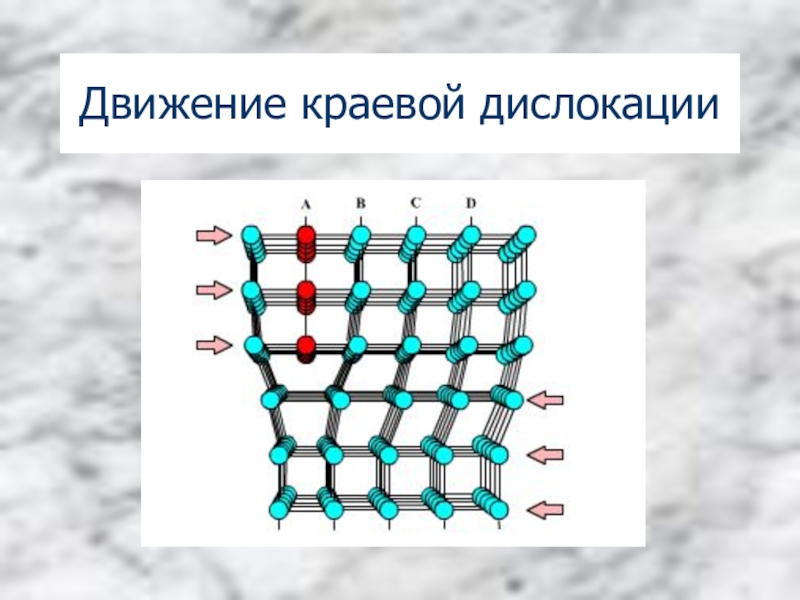

- 5. Движение краевой дислокации
- 6. Скольжение дислокации подобно перемещению гусеницыЛапки гусеницы, оторванные
- 7. Скольжение дислокации подобно перемещению гусеницыЛапки гусеницы, оторванные

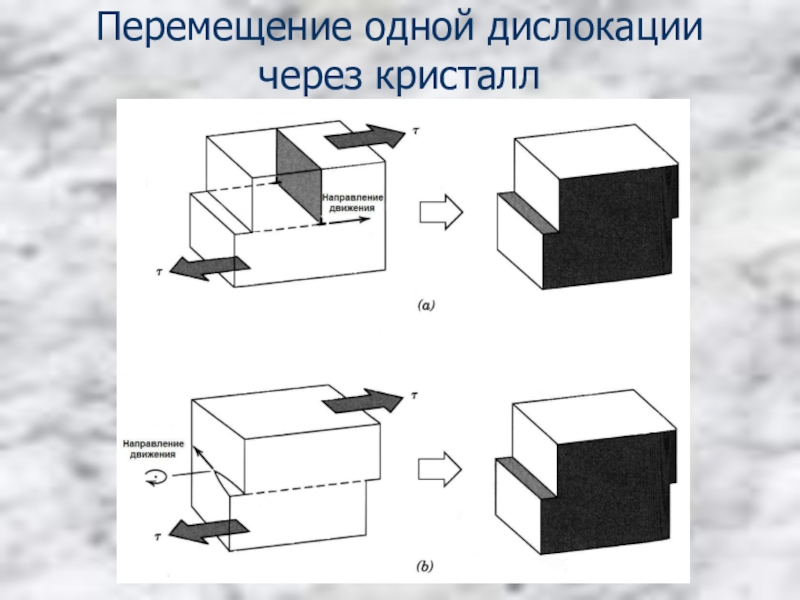

- 8. Перемещение одной дислокации через кристалл
- 9. Слайд 9
- 10. Художественная ковкаКованая роза изготовлена из стали.Даже такой прочный материал можно деформиро-вать ударной нагрузкой без разрушения.
- 11. Влияние дефектов на прочность металлаПлотность дислокаций ρ
- 12. – упрочнение самими дислокациями;– упрочнение границами зерен;
Деформация и разрушение металловРеакция металла на возрастающее напряжениеУпругая деформация Пластическая деформацияРазрушениеРоль дислокаций в процессах деформации и разрушения

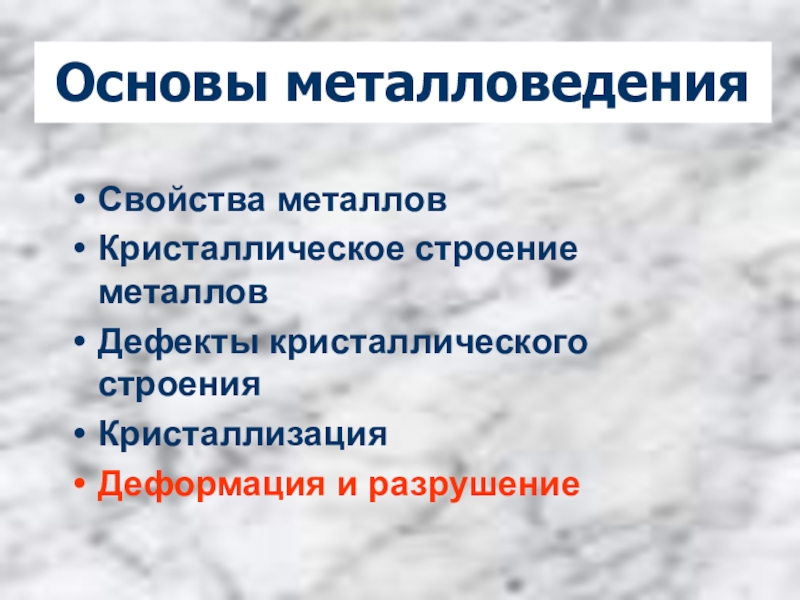

Слайд 1Основы металловедения
Свойства металлов
Кристаллическое строение металлов
Дефекты кристаллического строения
Кристаллизация
Деформация и разрушение

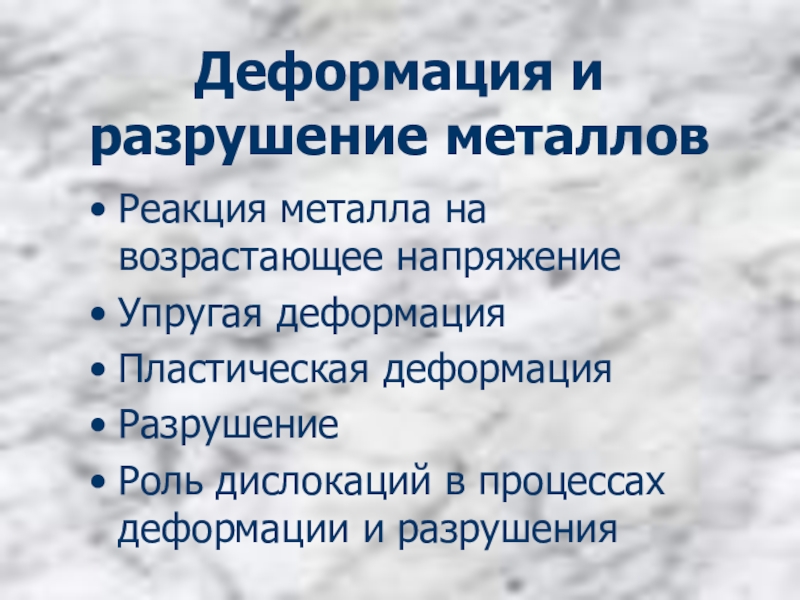

Слайд 2Деформация и разрушение металлов
Реакция металла на возрастающее напряжение
Упругая деформация
Пластическая деформация
Разрушение
Роль
дислокаций в процессах деформации и разрушения

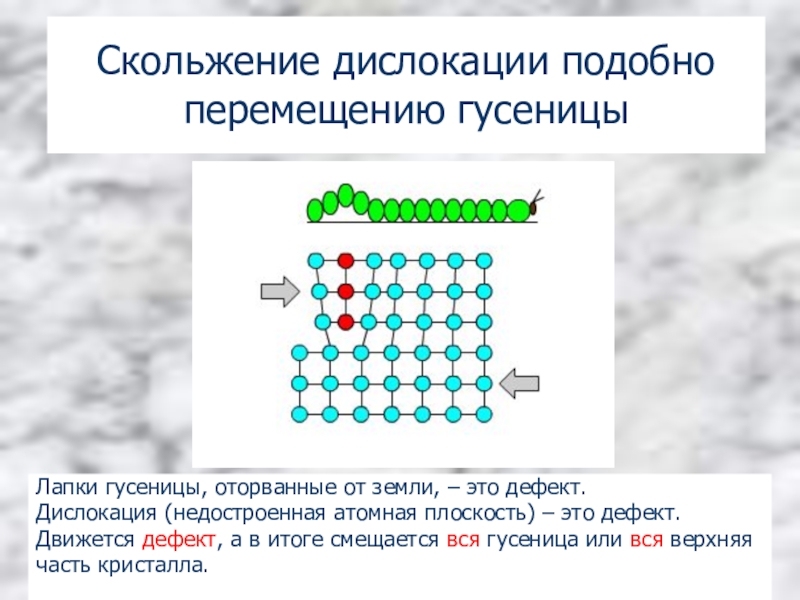

Слайд 6Скольжение дислокации подобно перемещению гусеницы
Лапки гусеницы, оторванные от земли, – это
дефект.
Дислокация (недостроенная атомная плоскость) – это дефект.
Движется дефект, а в итоге смещается вся гусеница или вся верхняя
часть кристалла.
Дислокация (недостроенная атомная плоскость) – это дефект.
Движется дефект, а в итоге смещается вся гусеница или вся верхняя
часть кристалла.

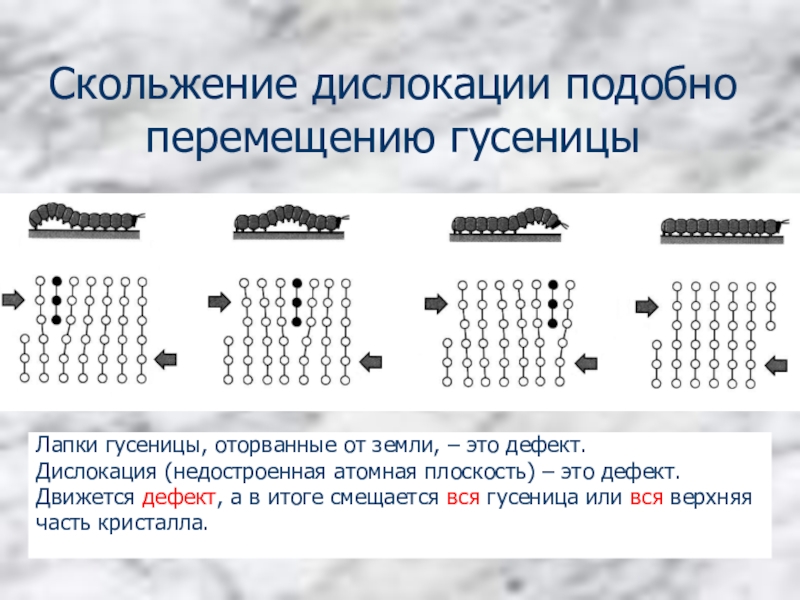

Слайд 7Скольжение дислокации подобно перемещению гусеницы
Лапки гусеницы, оторванные от земли, – это
дефект.
Дислокация (недостроенная атомная плоскость) – это дефект.
Движется дефект, а в итоге смещается вся гусеница или вся верхняя
часть кристалла.
Дислокация (недостроенная атомная плоскость) – это дефект.
Движется дефект, а в итоге смещается вся гусеница или вся верхняя
часть кристалла.

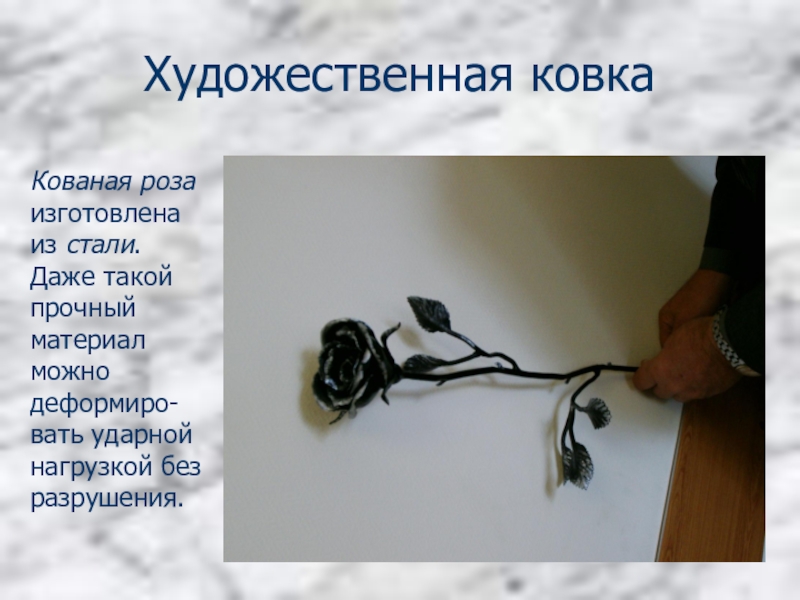

Слайд 10Художественная ковка
Кованая роза изготовлена из стали.
Даже такой прочный материал можно деформиро-вать
ударной нагрузкой без разрушения.

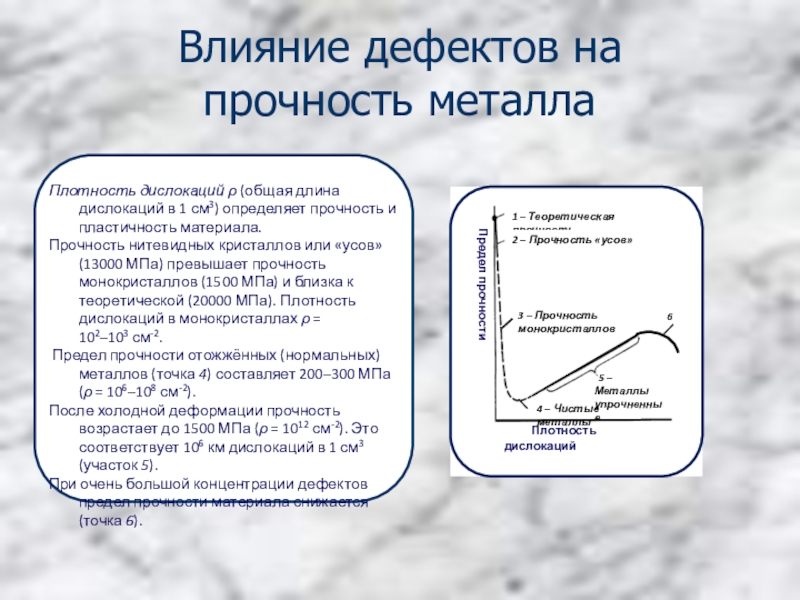

Слайд 11
Влияние дефектов на прочность металла
Плотность дислокаций ρ (общая длина дислокаций в
1 см3) определяет прочность и пластичность материала.
Прочность нитевидных кристаллов или «усов» (13000 МПа) превышает прочность монокристаллов (1500 МПа) и близка к теоретической (20000 МПа). Плотность дислокаций в монокристаллах ρ = 102–103 см-2.
Предел прочности отожжённых (нормальных) металлов (точка 4) составляет 200–300 МПа (ρ = 106–108 см-2).
После холодной деформации прочность возрастает до 1500 МПа (ρ = 1012 см-2). Это соответствует 106 км дислокаций в 1 см3 (участок 5).
При очень большой концентрации дефектов предел прочности материала снижается (точка 6).
Прочность нитевидных кристаллов или «усов» (13000 МПа) превышает прочность монокристаллов (1500 МПа) и близка к теоретической (20000 МПа). Плотность дислокаций в монокристаллах ρ = 102–103 см-2.
Предел прочности отожжённых (нормальных) металлов (точка 4) составляет 200–300 МПа (ρ = 106–108 см-2).
После холодной деформации прочность возрастает до 1500 МПа (ρ = 1012 см-2). Это соответствует 106 км дислокаций в 1 см3 (участок 5).
При очень большой концентрации дефектов предел прочности материала снижается (точка 6).
Предел прочности

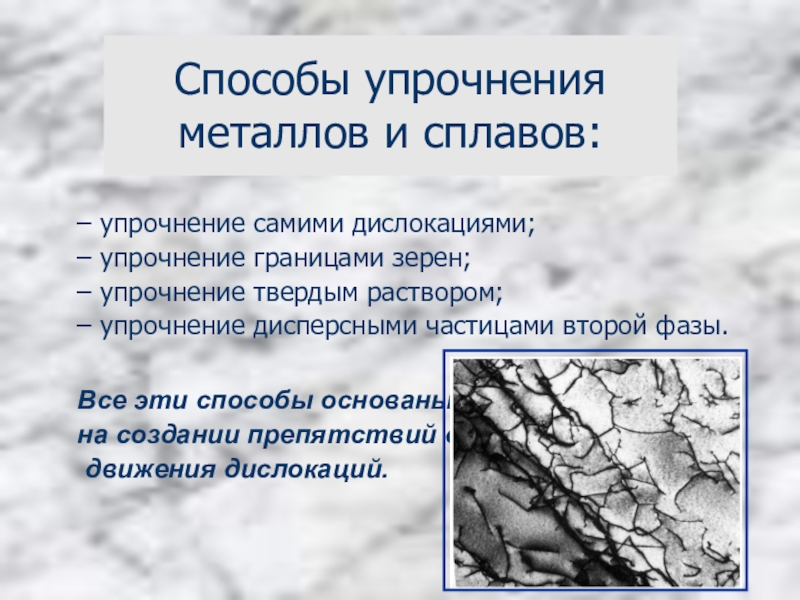

Слайд 12– упрочнение самими дислокациями;
– упрочнение границами зерен;
– упрочнение твердым раствором;
–
упрочнение дисперсными частицами второй фазы.
Все эти способы основаны
на создании препятствий для
движения дислокаций.
Все эти способы основаны
на создании препятствий для
движения дислокаций.
Способы упрочнения
металлов и сплавов:
