Презентация, доклад по материаловедению на тему Прокладочные, уплотнительные и электроизоляционные материалы

образовательное учреждение «Уренский индустриально-энергетический техникум»

Леднева Марина Михайловна
преподаватель специальных дисциплин

Урень, 2018г.

Тема занятия
«Прокладочные, уплотнительные и электроизоляционные материалы»

машин (трубы, различные соединения и др.) и устранения возможного просачивания жидкости и прорыва газов используют прокладочные и уплотнительные материалы.

Изоляционные материалы - это органические и неорганические вещества, обладающие огнестойкостью и малой тепло- и электропроводностью.
Они применяются для изоляции находящихся под током деталей машин и электропроводов.

Министерство образования , науки и молодежной политики Нижегородской области Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

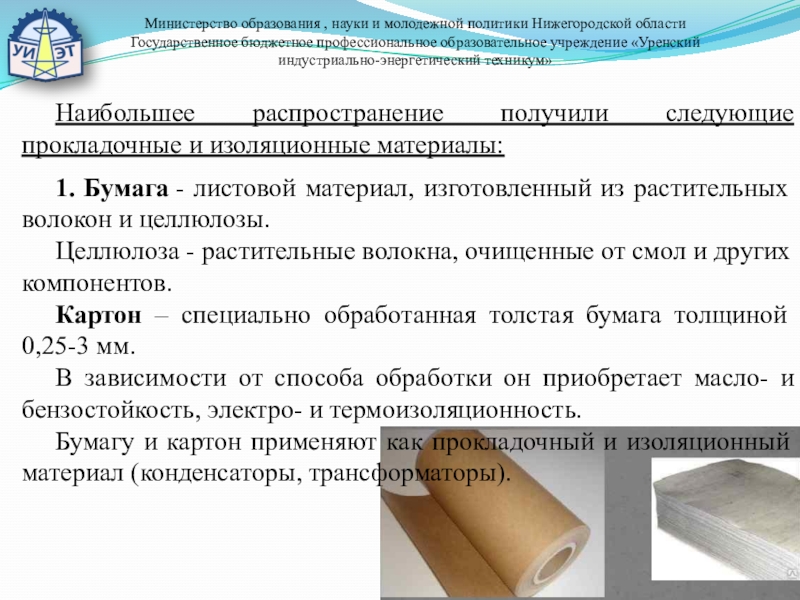

изготовленный из растительных волокон и целлюлозы.
Целлюлоза - растительные волокна, очищенные от смол и других компонентов.
Картон – специально обработанная толстая бумага толщиной 0,25-3 мм.
В зависимости от способа обработки он приобретает масло- и бензостойкость, электро- и термоизоляционность.
Бумагу и картон применяют как прокладочный и изоляционный материал (конденсаторы, трансформаторы).

Министерство образования , науки и молодежной политики Нижегородской области Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

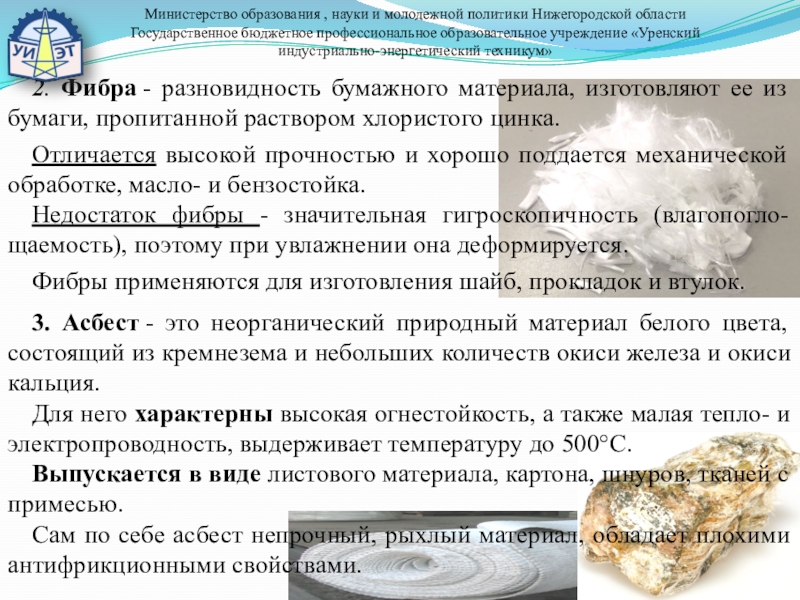

хлористого цинка.

Отличается высокой прочностью и хорошо поддается механической обработке, масло- и бензостойка.
Недостаток фибры - значительная гигроскопичность (влагопогло-щаемость), поэтому при увлажнении она деформируется.

Фибры применяются для изготовления шайб, прокладок и втулок.

3. Асбест - это неорганический природный материал белого цвета, состоящий из кремнезема и небольших количеств окиси железа и окиси кальция.
Для него характерны высокая огнестойкость, а также малая тепло- и электропроводность, выдерживает температуру до 500°С.
Выпускается в виде листового материала, картона, шнуров, тканей с примесью.
Сам по себе асбест непрочный, рыхлый материал, обладает плохими антифрикционными свойствами.

Министерство образования , науки и молодежной политики Нижегородской области Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

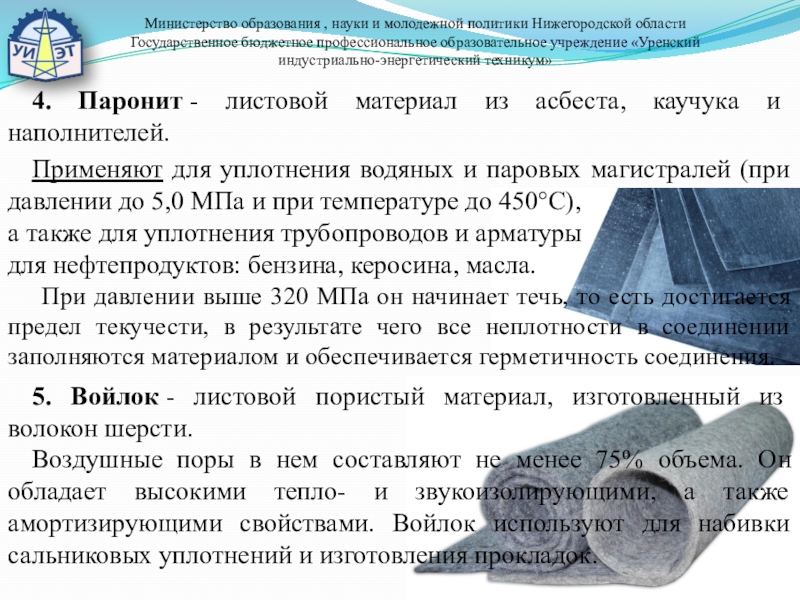

уплотнения водяных и паровых магистралей (при давлении до 5,0 МПа и при температуре до 450°С),
а также для уплотнения трубопроводов и арматуры
для нефтепродуктов: бензина, керосина, масла.
При давлении выше 320 МПа он начинает течь, то есть достигается предел текучести, в результате чего все неплотности в соединении заполняются материалом и обеспечивается герметичность соединения.

5. Войлок - листовой пористый материал, изготовленный из волокон шерсти.
Воздушные поры в нем составляют не менее 75% объема. Он обладает высокими тепло- и звукоизолирующими, а также амортизирующими свойствами. Войлок используют для набивки сальниковых уплотнений и изготовления прокладок.

Министерство образования , науки и молодежной политики Нижегородской области Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

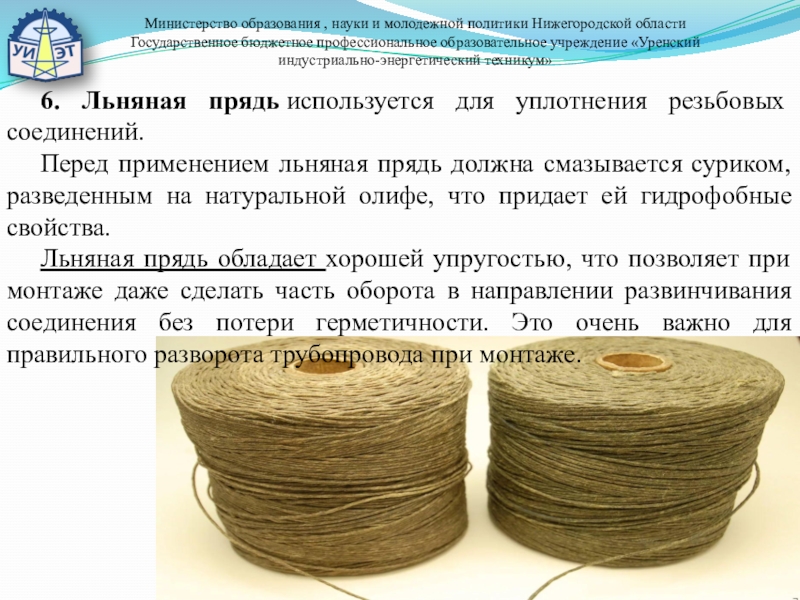

должна смазывается суриком, разведенным на натуральной олифе, что придает ей гидрофобные свойства.
Льняная прядь обладает хорошей упругостью, что позволяет при монтаже даже сделать часть оборота в направлении развинчивания соединения без потери герметичности. Это очень важно для правильного разворота трубопровода при монтаже.

Министерство образования , науки и молодежной политики Нижегородской области Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

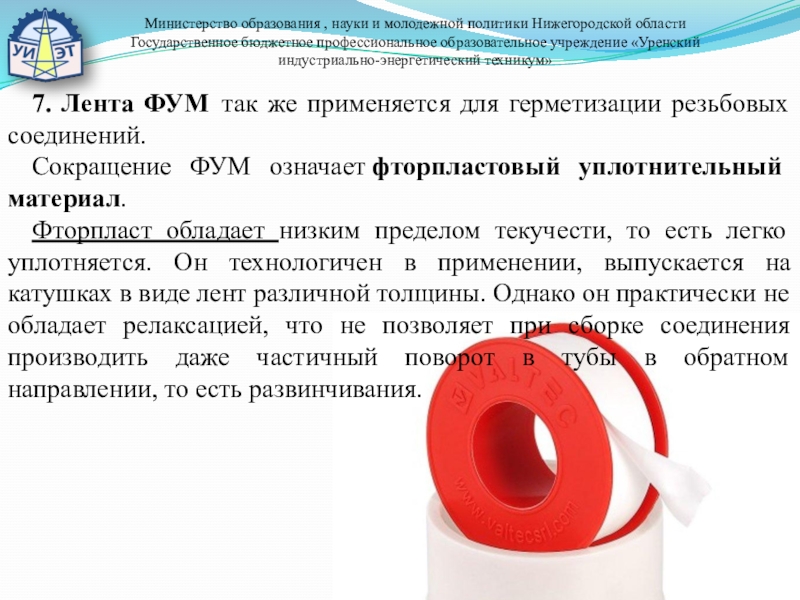

означает фторпластовый уплотнительный материал.
Фторпласт обладает низким пределом текучести, то есть легко уплотняется. Он технологичен в применении, выпускается на катушках в виде лент различной толщины. Однако он практически не обладает релаксацией, что не позволяет при сборке соединения производить даже частичный поворот в тубы в обратном направлении, то есть развинчивания.

Министерство образования , науки и молодежной политики Нижегородской области Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

с одной
или двух сторон липкой сырой резиновой
смесью.


9. Липкая изоляционная лента – это пленочный пластик, покрытый слоем перхлорвинилового клея. Толщина ленты 0,20-0,45 мм, ширина 15-50 мм. Изоляционные ленты выпускаются различных цветов.

Министерство образования , науки и молодежной политики Нижегородской области Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

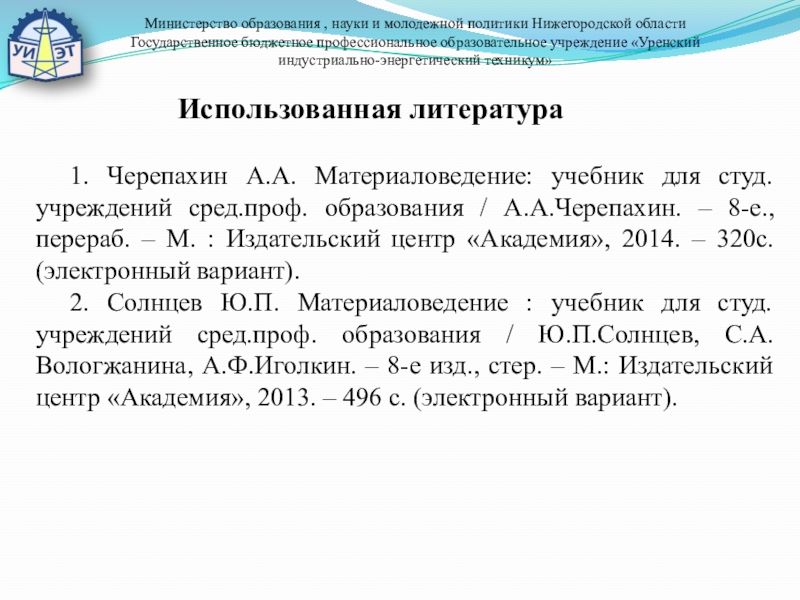

/ А.А.Черепахин. – 8-е., перераб. – М. : Издательский центр «Академия», 2014. – 320с. (электронный вариант).
2. Солнцев Ю.П. Материаловедение : учебник для студ. учреждений сред.проф. образования / Ю.П.Солнцев, С.А.Вологжанина, А.Ф.Иголкин. – 8-е изд., стер. – М.: Издательский центр «Академия», 2013. – 496 с. (электронный вариант).
