Презентация, доклад по материаловедению Керамика
Содержание
- 1. Презентация по материаловедению Керамика
- 2. Керамика: составКристаллическая фаза – основа керамикиАморфная (стекловидная)
- 3. Керамика: свойстваВысокая твердость и износостойкостьВысокие рабочие температуры
- 4. Керамика: основные недостаткиХрупкость (очень низкая ударная вязкость,
- 5. Схема
- 6. Применение керамики: строительная керамика – кирпич, черепицаЭтим зданиям в Амстердаме уже более 400 лет
- 7. Применение керамики: древнейшие строительные сооружения –
- 8. Применение керамики: техническая корундовая керамика Сопла горелокНитеводители, барабаны (детали ткацкой промышленности)Сантехнические деталиФильеры для волочения проволокиДетали машин
- 9. Вязкость разрушения К1С характеризует локальное повышение растягивающих
- 10. «Вязкая» керамика на основе ZrO2:
Керамика: составКристаллическая фаза – основа керамикиАморфная (стекловидная) фаза – связка Газовая фаза в порах керамики КЕРАМИКА Оксидная керамика Бескислородная керамика

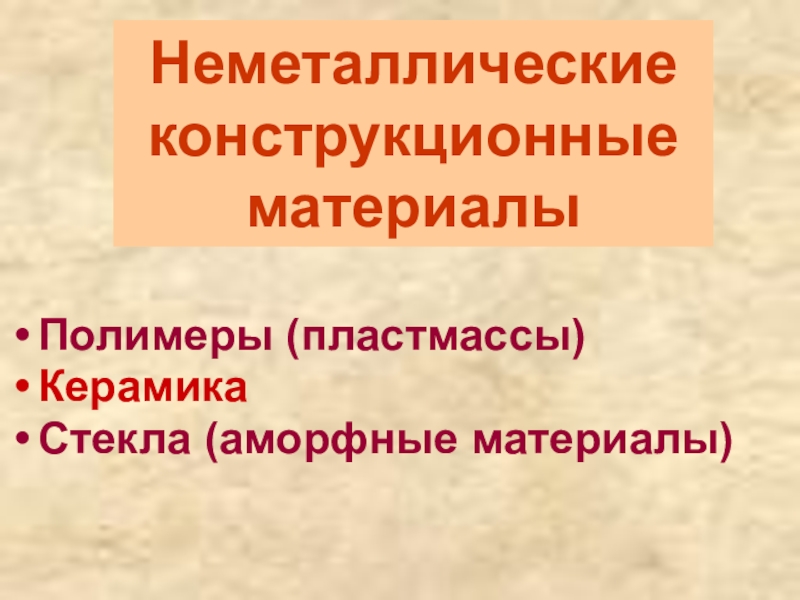

Слайд 1Неметаллические конструкционные материалы
Полимеры (пластмассы)
Керамика
Стекла (аморфные материалы)

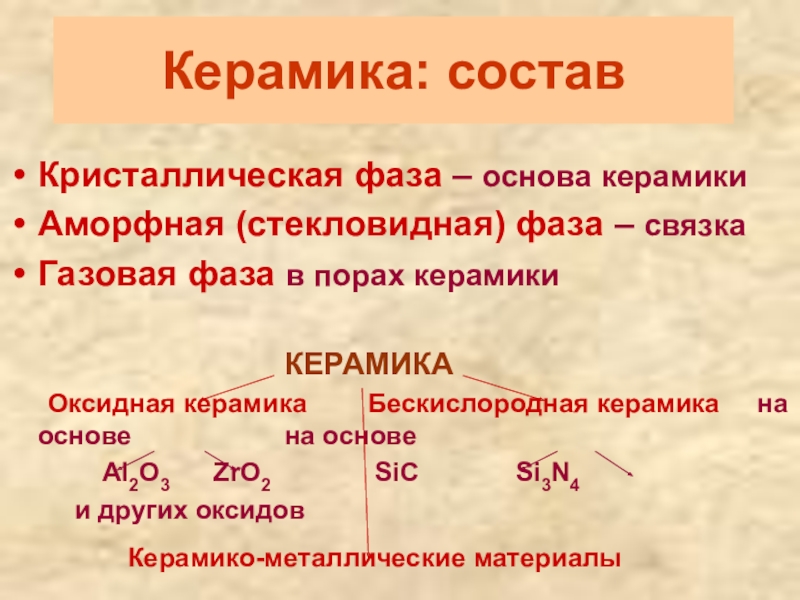

Слайд 2Керамика: состав
Кристаллическая фаза – основа керамики
Аморфная (стекловидная) фаза – связка
Газовая
фаза в порах керамики
КЕРАМИКА
Оксидная керамика Бескислородная керамика на основе на основе
Al2O3 ZrO2 SiC Si3N4
и других оксидов
Керамико-металлические материалы
КЕРАМИКА
Оксидная керамика Бескислородная керамика на основе на основе
Al2O3 ZrO2 SiC Si3N4
и других оксидов
Керамико-металлические материалы
Слайд 3Керамика: свойства
Высокая твердость и износостойкость
Высокие рабочие температуры (до 3500 °С)
Химическая стойкость
Диэлектрики
Теплоизоляторы
Малая
трудоемкость переработки (изделие и материал создаются одновременно; не нужно упрочнение и отделочные операции)
Малая плотность
Малая плотность

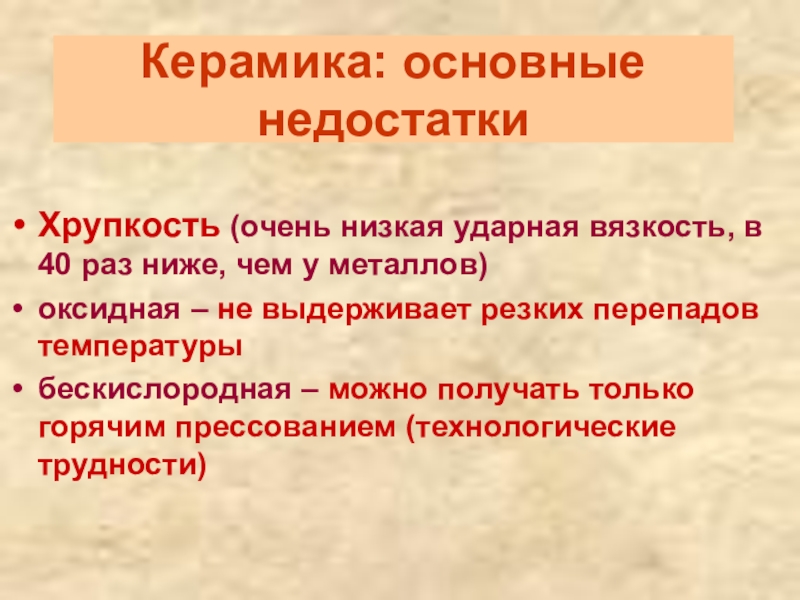

Слайд 4Керамика: основные недостатки
Хрупкость (очень низкая ударная вязкость, в 40 раз ниже,
чем у металлов)
оксидная – не выдерживает резких перепадов температуры
бескислородная – можно получать только горячим прессованием (технологические трудности)
оксидная – не выдерживает резких перепадов температуры
бескислородная – можно получать только горячим прессованием (технологические трудности)

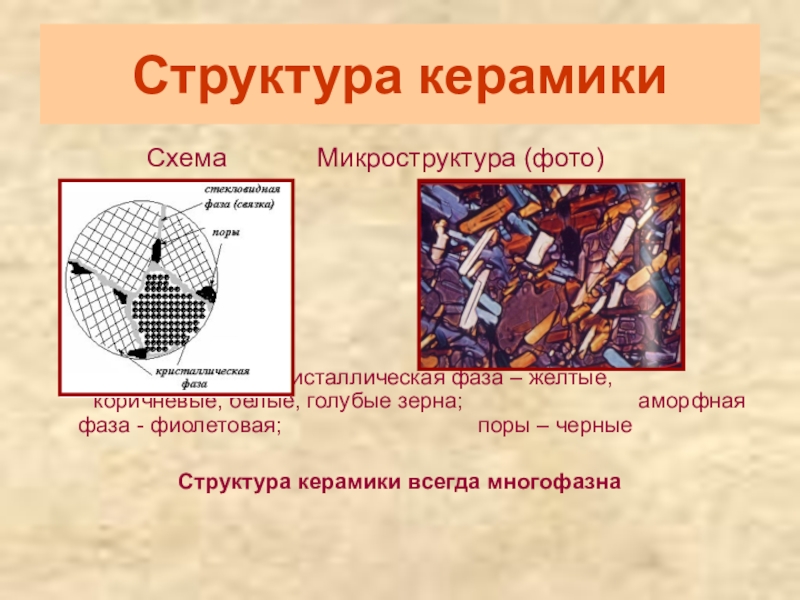

Слайд 5 Схема Микроструктура (фото)
Кристаллическая
фаза – желтые, коричневые, белые, голубые зерна; аморфная фаза - фиолетовая; поры – черные
Структура керамики всегда многофазна
Структура керамики всегда многофазна
Структура керамики

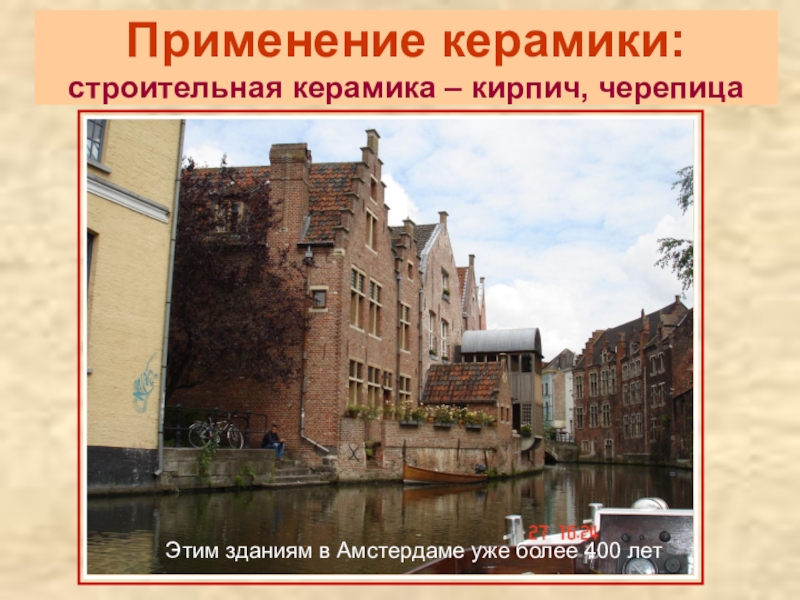

Слайд 6Применение керамики: строительная керамика – кирпич, черепица
Этим зданиям в Амстердаме уже
более 400 лет

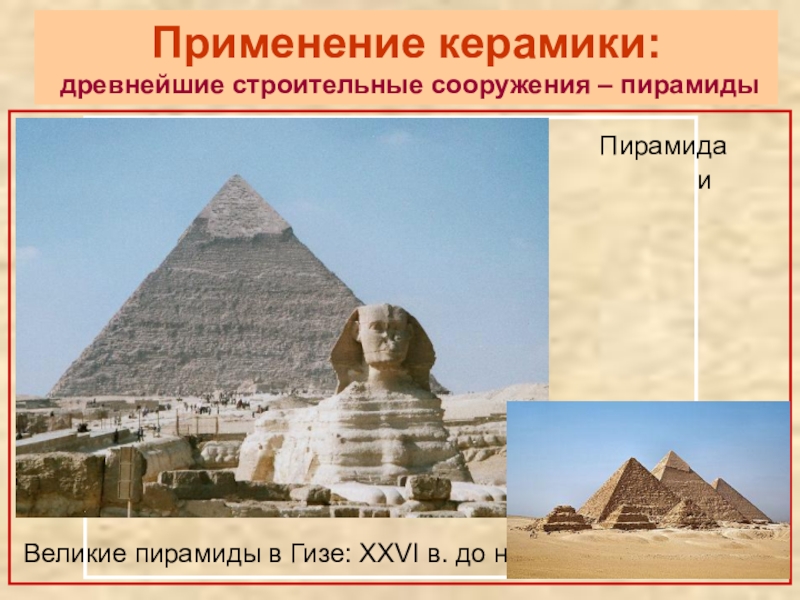

Слайд 7Применение керамики:
древнейшие строительные сооружения – пирамиды
Великие пирамиды в Гизе: XXVI
в. до н.э.
Пирамида Хафры и и Великий Сфинкс

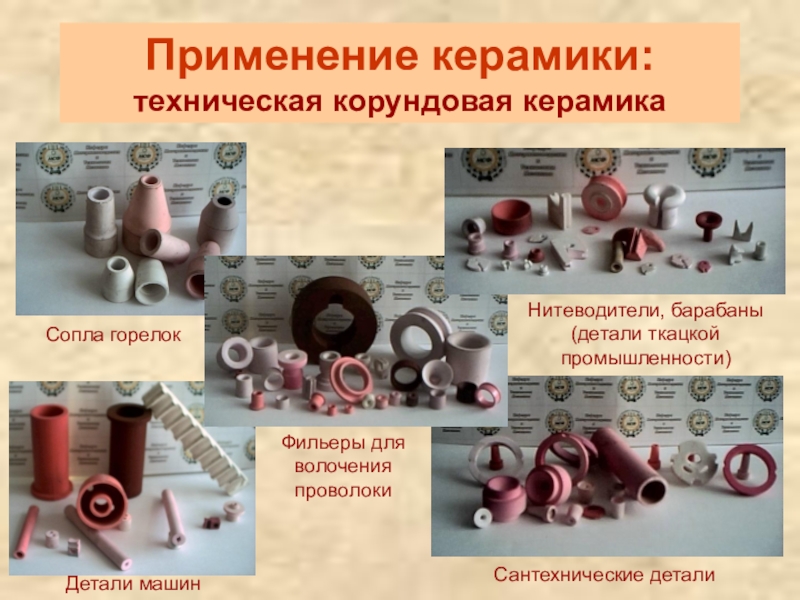

Слайд 8Применение керамики: техническая корундовая керамика
Сопла горелок
Нитеводители, барабаны (детали ткацкой промышленности)
Сантехнические детали
Фильеры
для волочения проволоки
Детали машин

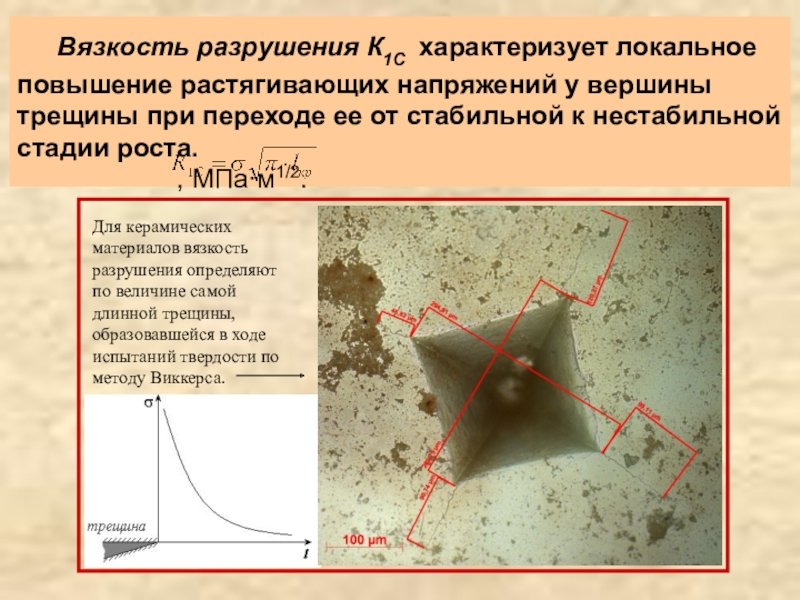

Слайд 9 Вязкость разрушения К1С характеризует локальное повышение растягивающих напряжений у вершины трещины
при переходе ее от стабильной к нестабильной стадии роста.
, МПа·м1/2.
Для керамических материалов вязкость разрушения определяют по величине самой длинной трещины, образовавшейся в ходе испытаний твердости по методу Виккерса.

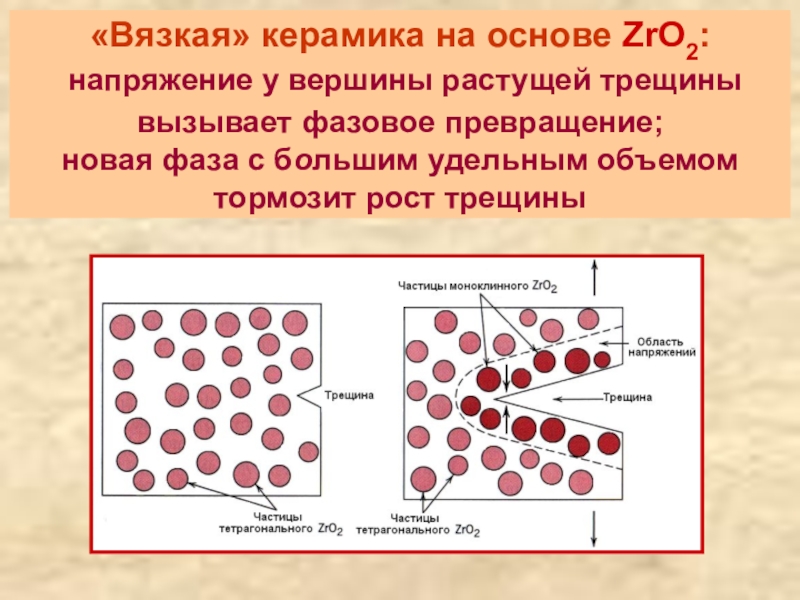

Слайд 10«Вязкая» керамика на основе ZrO2: напряжение у вершины растущей трещины
вызывает фазовое превращение;
новая фаза с большим удельным объемом
тормозит рост трещины
