Презентация, доклад по материаловедению для металлообрабатывающих профессий на тему Чугуны
Содержание
- 1. Презентация по материаловедению для металлообрабатывающих профессий на тему Чугуны
- 2. Общая компетентность:Характеризовать железо-углеродистые сплавы в соответствии с их назначением.

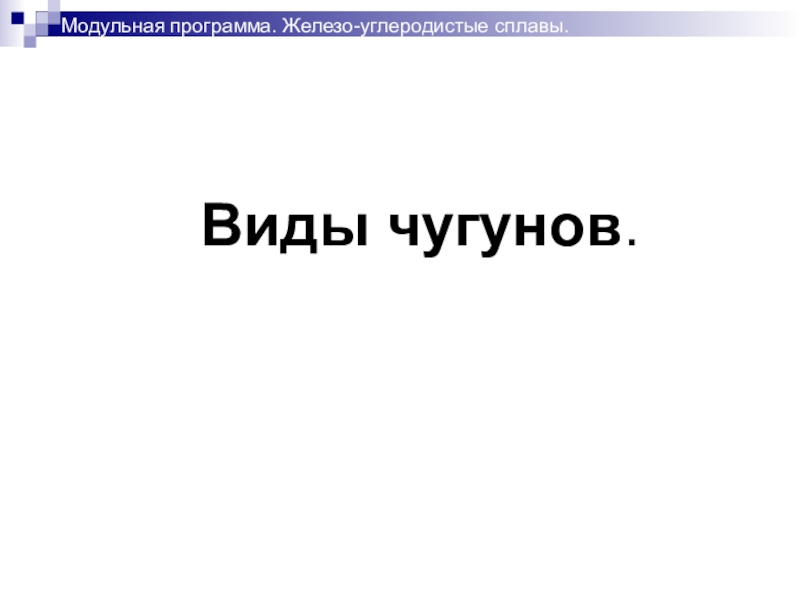

- 3. Виды чугунов.Модульная программа. Железо-углеродистые сплавы.
- 4. Результат Характеризовать чугуны по их свойствам и форме графитных включений.Модульная программа. Железо-углеродистые сплавы.
- 5. Слайд 5
- 6. Критерии оценки деятельности1) Особенности получения чугунов СЧ,
- 7. КомпетентностьЧугуны общего назначения: механические свойства- прочность, пластичность,

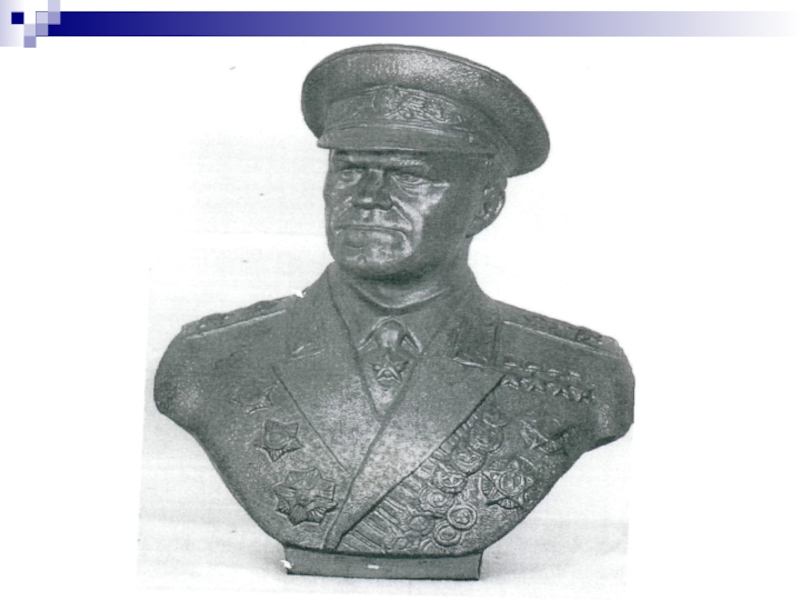

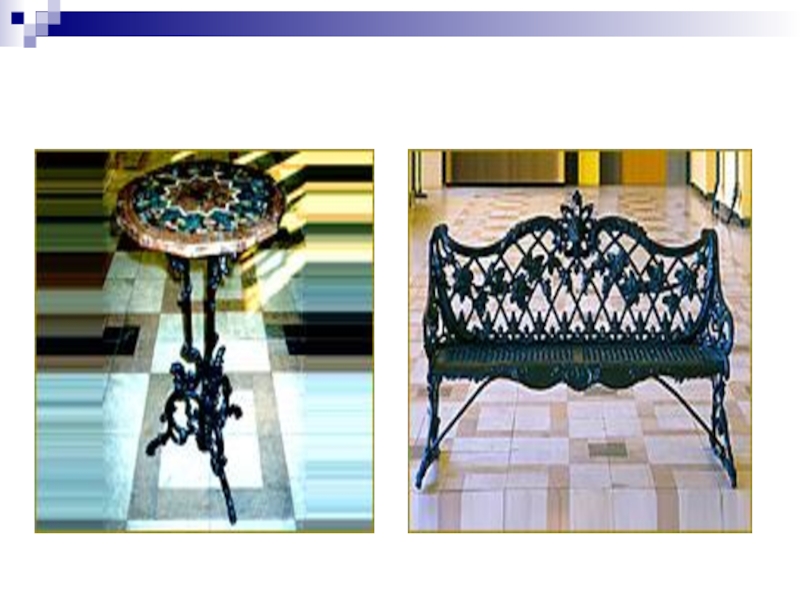

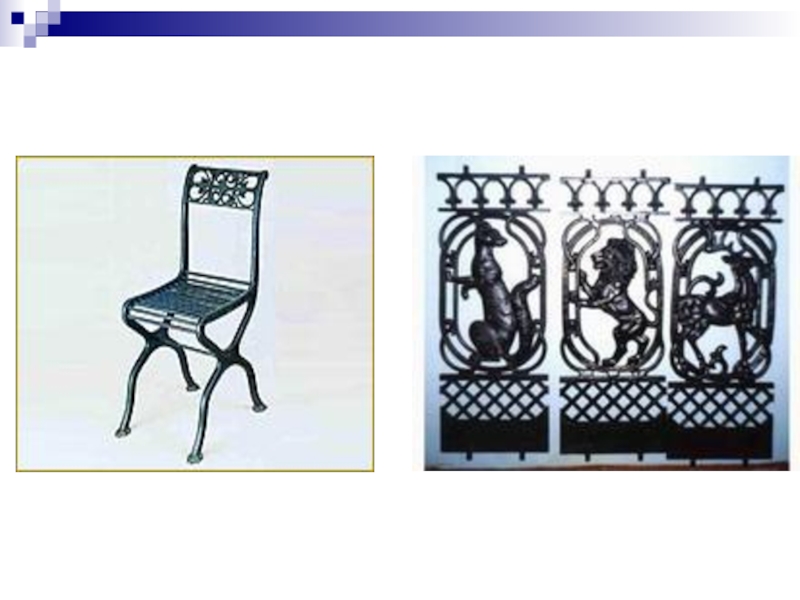

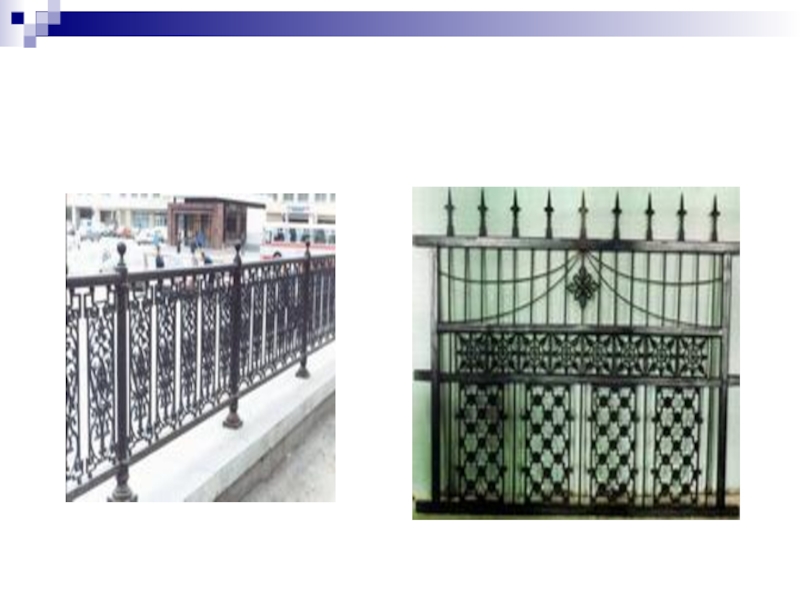

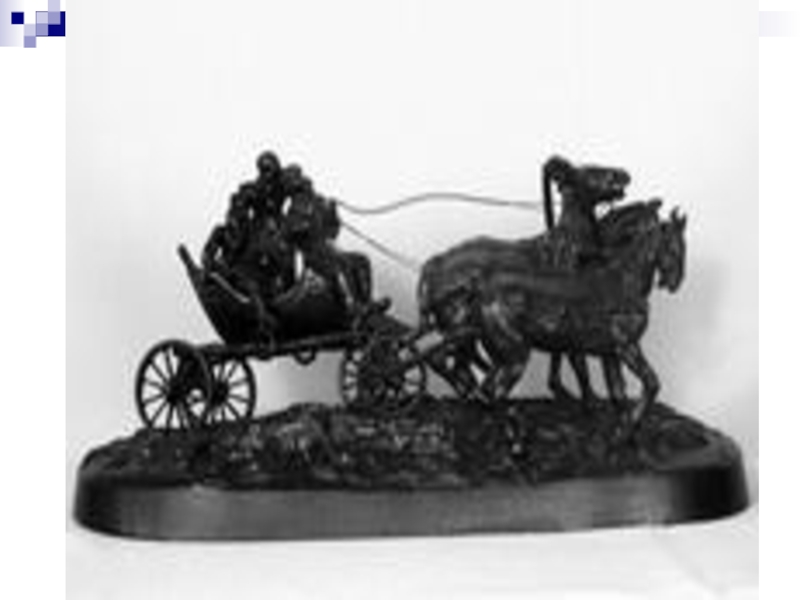

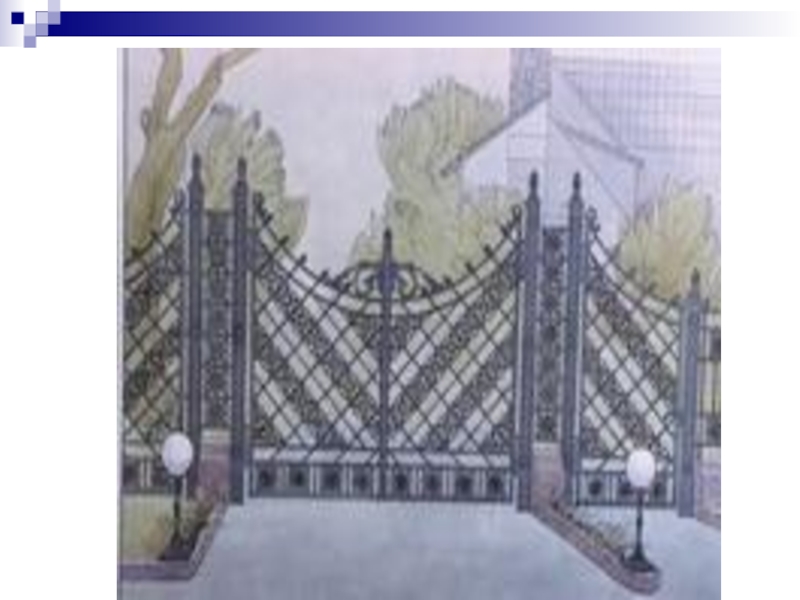

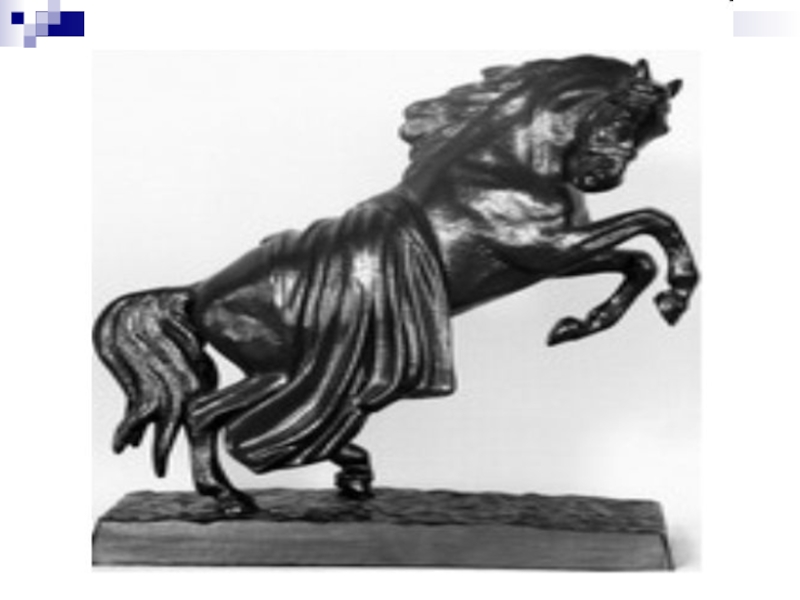

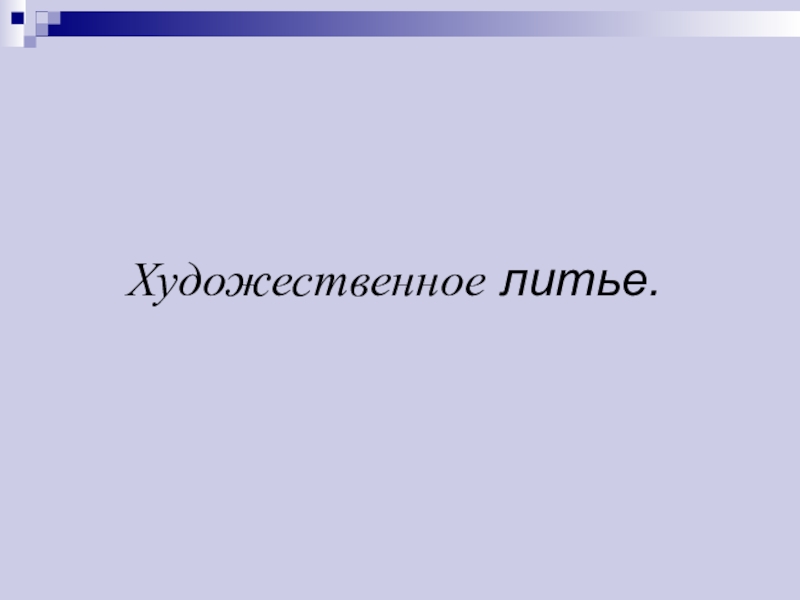

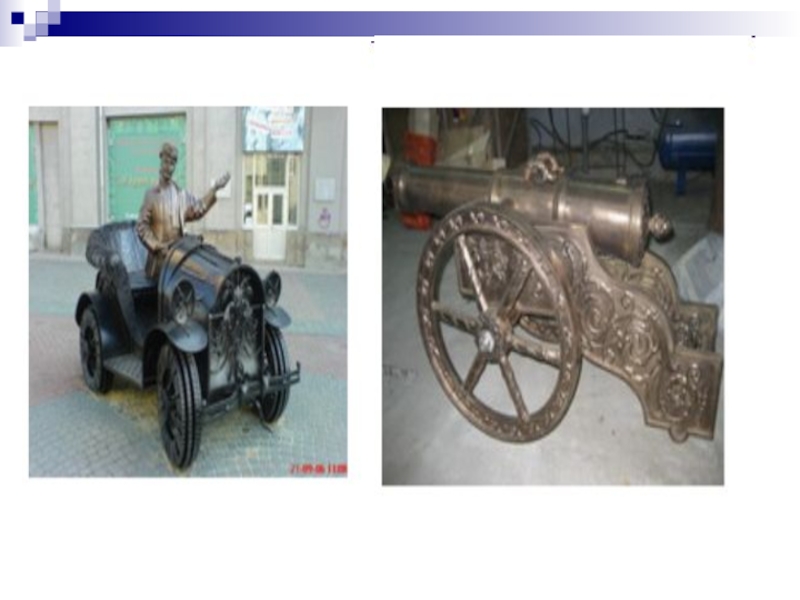

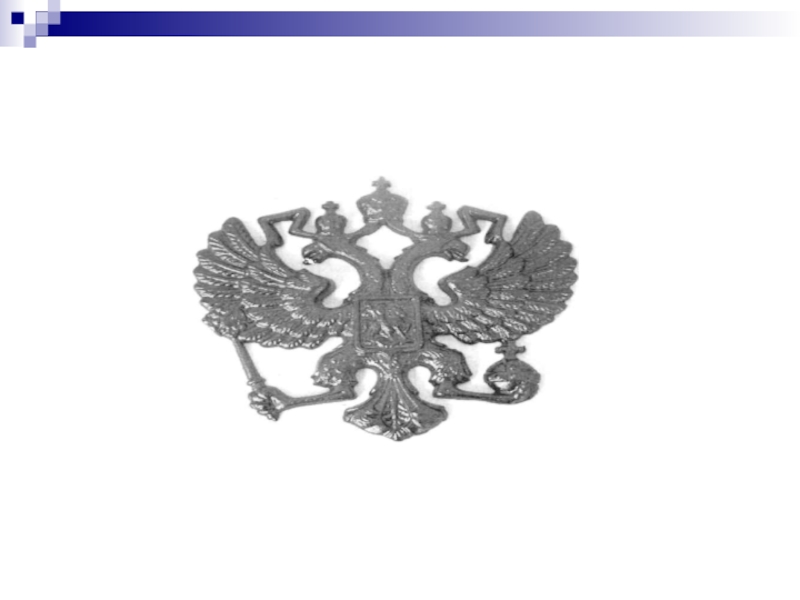

- 8. Художественное литье.
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12
- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15
- 16. Слайд 16
- 17. Слайд 17
- 18. Слайд 18
- 19. Актуализация по терминамКристаллизацияСкорость охлажденияМодифицированиеВеличина зернаМеханические свойстваЦементит, графитные включенияМодульная программа. Железо-углеродистые сплавы.
- 20. Белый чугун. Получение- путем первичной кристаллизации при
- 21. Серый чугун.Получение- медленным охлаждениемУглерод в виде пластинок
- 22. Ковкий чугун.Получение- термообработкой белого чугунаУглерод в виде-
- 23. Высокопрочный чугун.Получение- модифицированием серого чугунаУглерод в виде
- 24. Проверка степени усвоения. Письменно выполните задание,
- 25. Маркировка чугунов.Буквы указывают названия чугунов:СЧ- серый чугунКЧ-
- 26. Пример:КЧ 56-4(269) – ковкий чугун, предел прочности
- 27. Специальные чугуны.АЧС 1- АЧС 6- антифрикционный серый
- 28. Домашнее задание.Подготовить сообщение:1) Свариваемость чугуна.2) Детали автомобиля КАМАЗ из чугуна.
- 29. Слайд 29
Общая компетентность:Характеризовать железо-углеродистые сплавы в соответствии с их назначением.

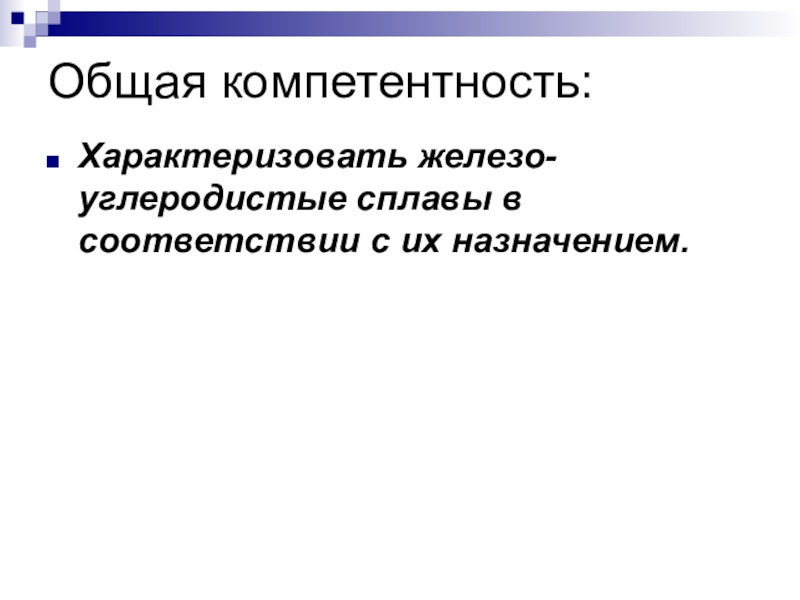

Слайд 2Общая компетентность:
Характеризовать железо-углеродистые сплавы в соответствии с их назначением.

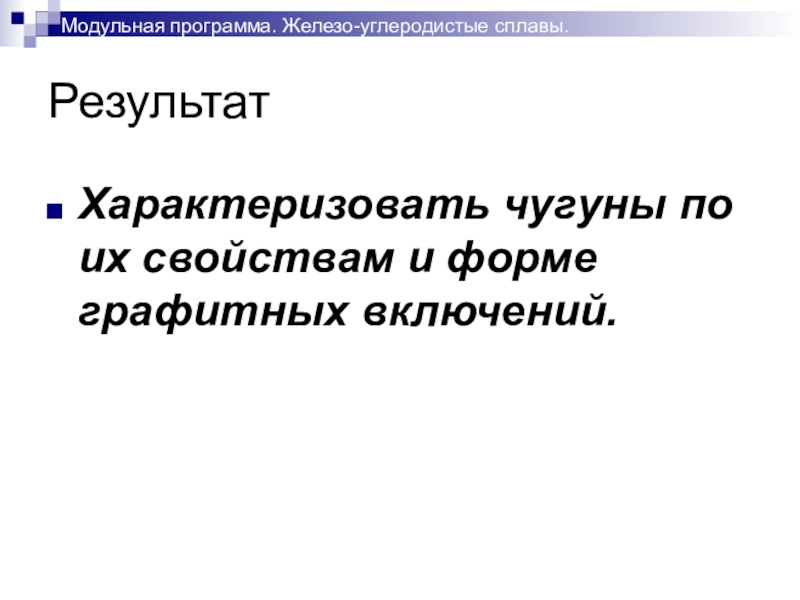

Слайд 4Результат
Характеризовать чугуны по их свойствам и форме графитных включений.
Модульная программа.
Железо-углеродистые сплавы.

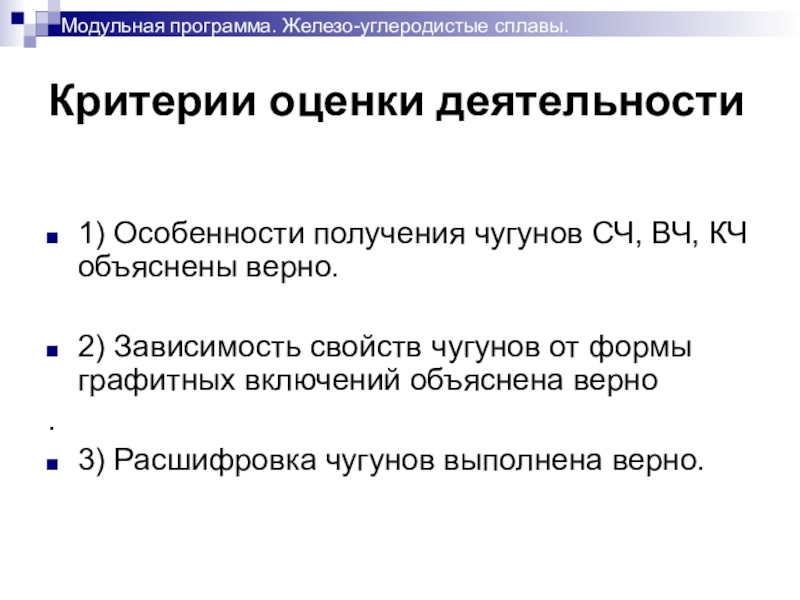

Слайд 6Критерии оценки деятельности
1) Особенности получения чугунов СЧ, ВЧ, КЧ объяснены верно.
2)
Зависимость свойств чугунов от формы графитных включений объяснена верно
.
3) Расшифровка чугунов выполнена верно.
.
3) Расшифровка чугунов выполнена верно.
Модульная программа. Железо-углеродистые сплавы.

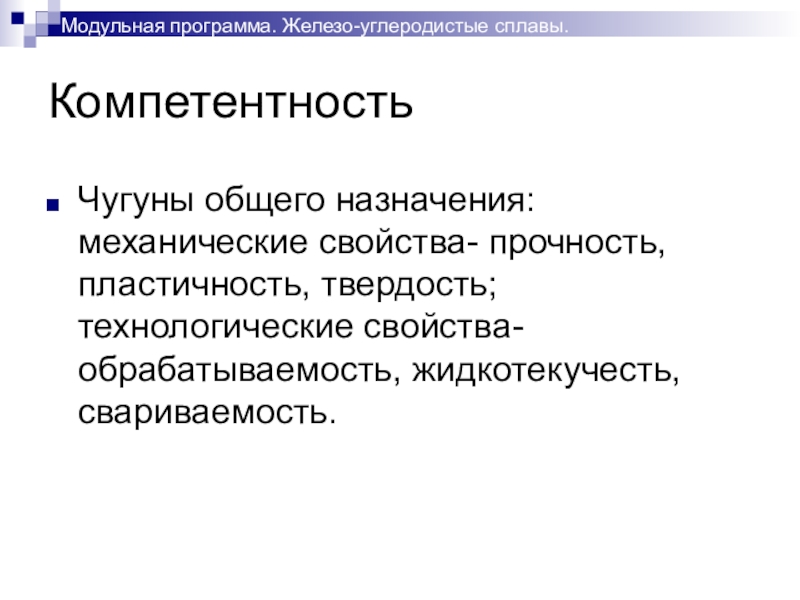

Слайд 7Компетентность
Чугуны общего назначения: механические свойства- прочность, пластичность, твердость; технологические свойства- обрабатываемость,
жидкотекучесть,свариваемость.
Чугуны общего назначения: механические свойства- прочность,
Модульная программа. Железо-углеродистые сплавы.

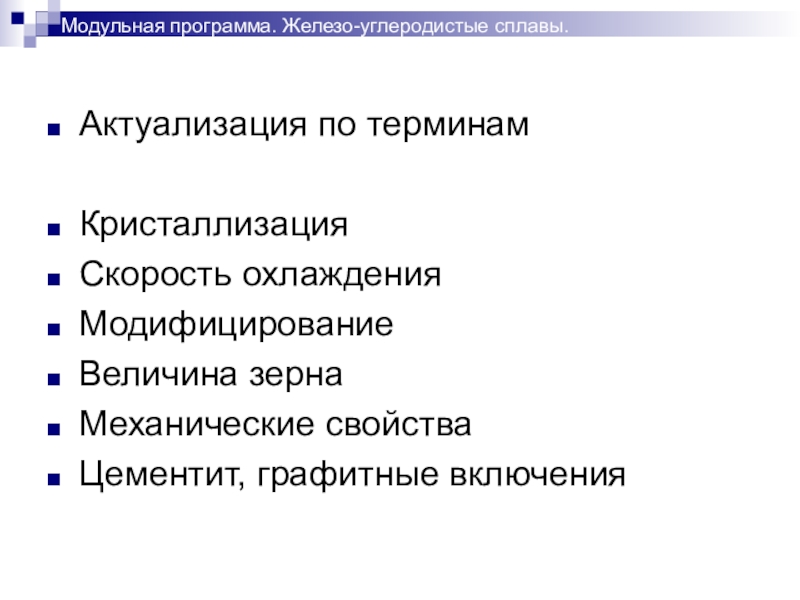

Слайд 19
Актуализация по терминам
Кристаллизация
Скорость охлаждения
Модифицирование
Величина зерна
Механические свойства
Цементит, графитные включения
Модульная программа. Железо-углеродистые сплавы.

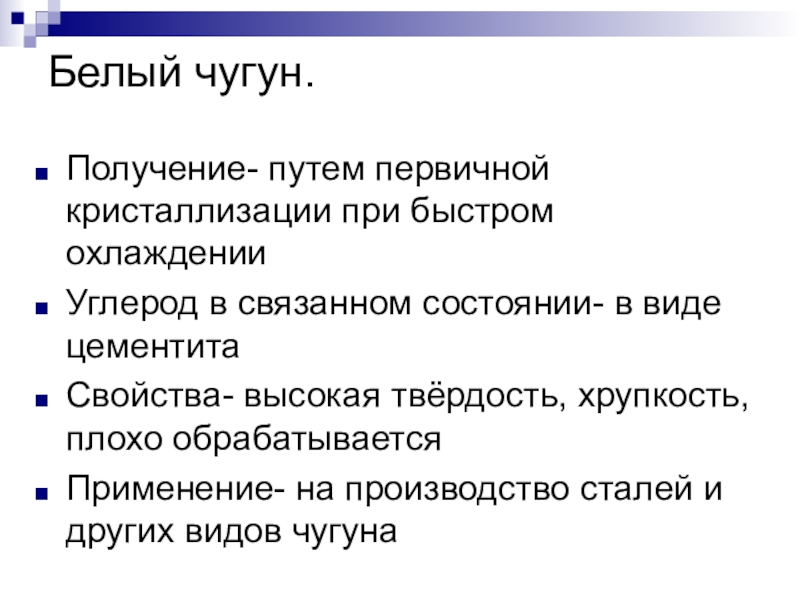

Слайд 20Белый чугун.
Получение- путем первичной кристаллизации при быстром охлаждении
Углерод в связанном состоянии-
в виде цементита
Свойства- высокая твёрдость, хрупкость, плохо обрабатывается
Применение- на производство сталей и других видов чугуна
Свойства- высокая твёрдость, хрупкость, плохо обрабатывается
Применение- на производство сталей и других видов чугуна

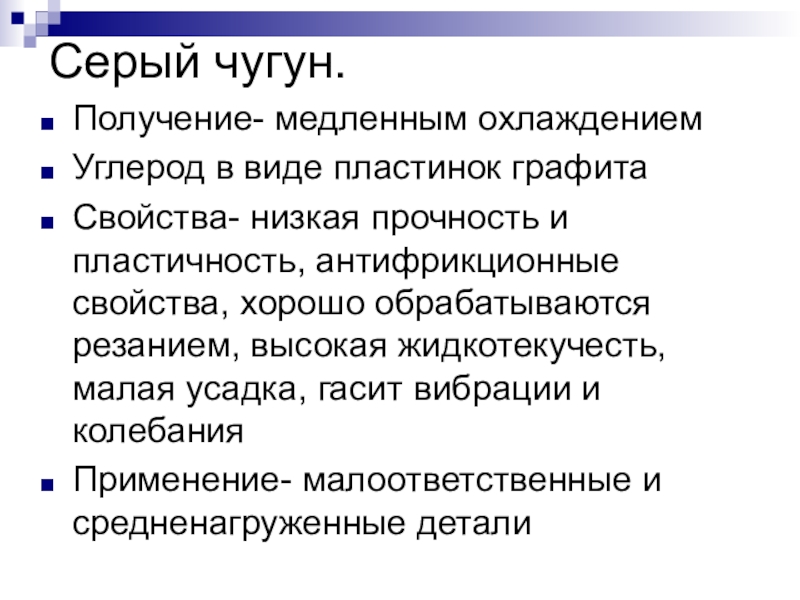

Слайд 21Серый чугун.
Получение- медленным охлаждением
Углерод в виде пластинок графита
Свойства- низкая прочность и
пластичность, антифрикционные свойства, хорошо обрабатываются резанием, высокая жидкотекучесть, малая усадка, гасит вибрации и колебания
Применение- малоответственные и средненагруженные детали
Применение- малоответственные и средненагруженные детали

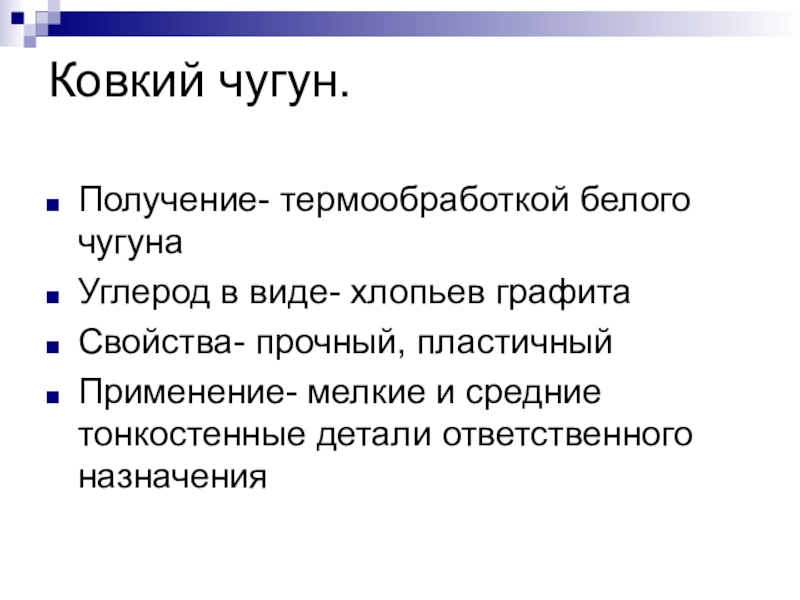

Слайд 22Ковкий чугун.
Получение- термообработкой белого чугуна
Углерод в виде- хлопьев графита
Свойства- прочный, пластичный
Применение-
мелкие и средние тонкостенные детали ответственного назначения

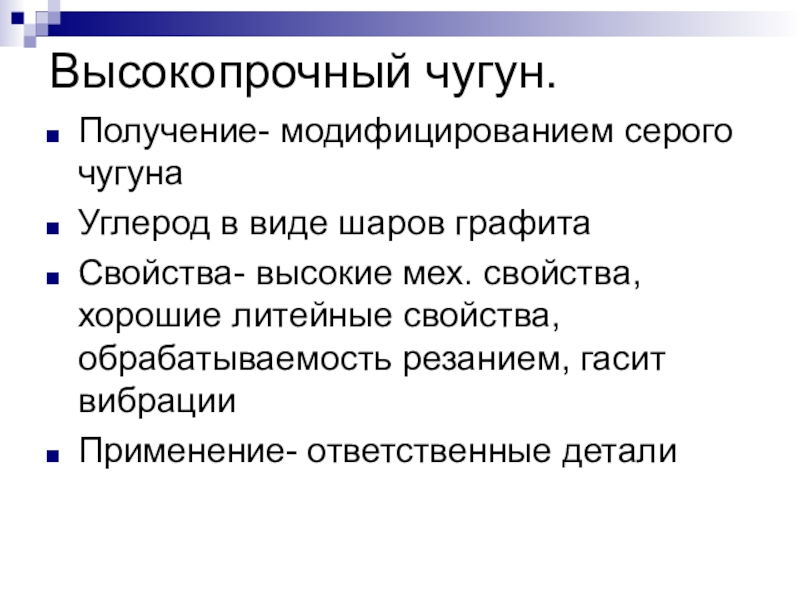

Слайд 23Высокопрочный чугун.
Получение- модифицированием серого чугуна
Углерод в виде шаров графита
Свойства- высокие мех.
свойства, хорошие литейные свойства, обрабатываемость резанием, гасит вибрации
Применение- ответственные детали
Применение- ответственные детали

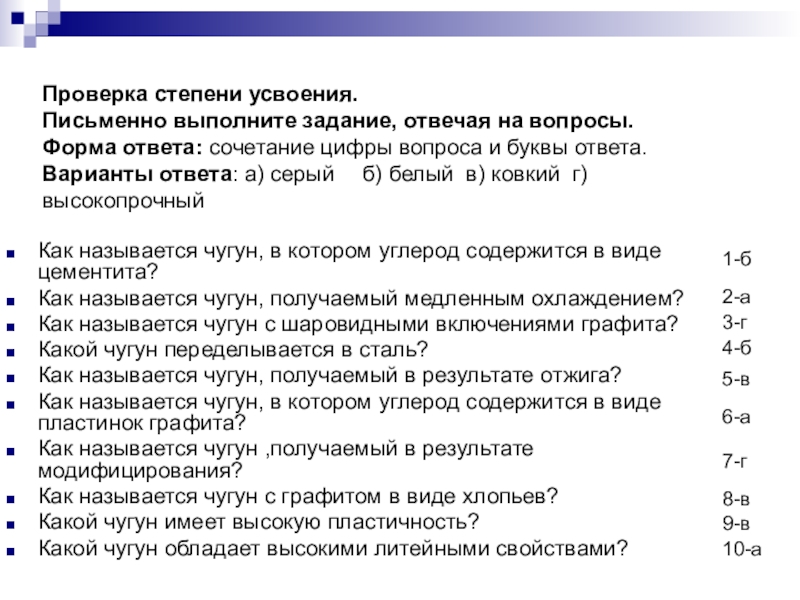

Слайд 24 Проверка степени усвоения. Письменно выполните задание, отвечая на вопросы. Форма ответа: сочетание цифры
вопроса и буквы ответа.
Варианты ответа: а) серый б) белый в) ковкий г)высокопрочный
Как называется чугун, в котором углерод содержится в виде цементита?
Как называется чугун, получаемый медленным охлаждением?
Как называется чугун с шаровидными включениями графита?
Какой чугун переделывается в сталь?
Как называется чугун, получаемый в результате отжига?
Как называется чугун, в котором углерод содержится в виде пластинок графита?
Как называется чугун ,получаемый в результате модифицирования?
Как называется чугун с графитом в виде хлопьев?
Какой чугун имеет высокую пластичность?
Какой чугун обладает высокими литейными свойствами?

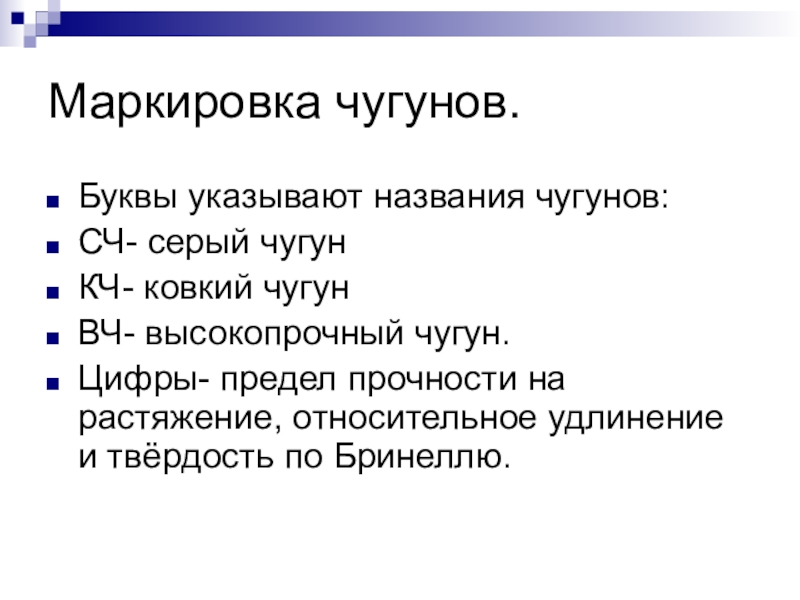

Слайд 25Маркировка чугунов.
Буквы указывают названия чугунов:
СЧ- серый чугун
КЧ- ковкий чугун
ВЧ- высокопрочный чугун.
Цифры-
предел прочности на растяжение, относительное удлинение и твёрдость по Бринеллю.

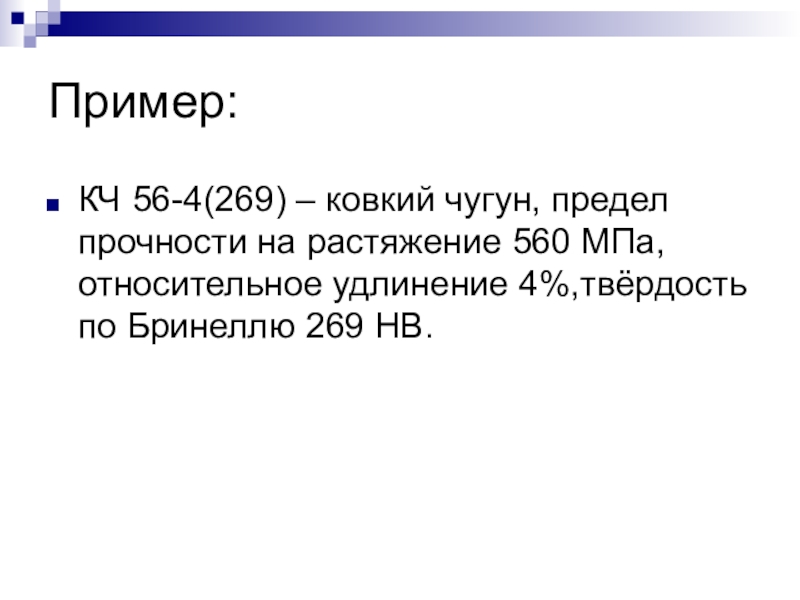

Слайд 26Пример:
КЧ 56-4(269) – ковкий чугун, предел прочности на растяжение 560 МПа,
относительное удлинение 4%,твёрдость по Бринеллю 269 НВ.

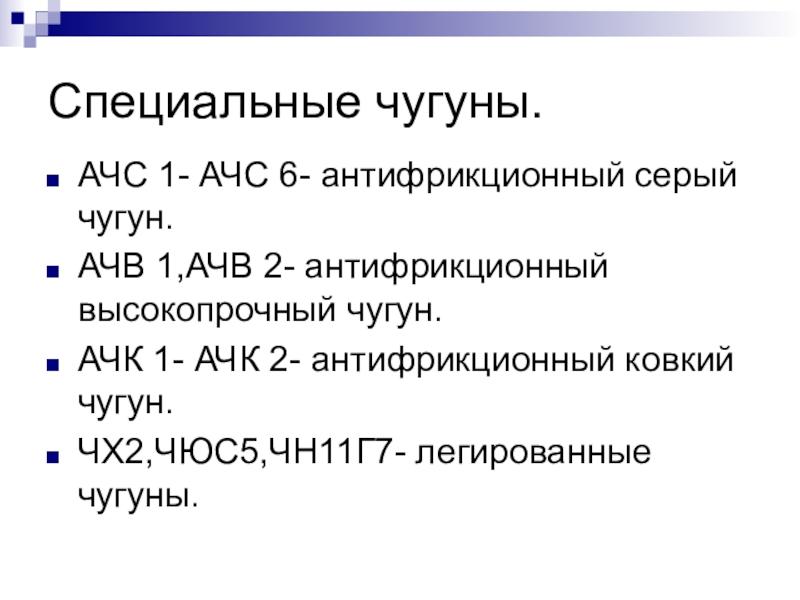

Слайд 27Специальные чугуны.
АЧС 1- АЧС 6- антифрикционный серый чугун.
АЧВ 1,АЧВ 2- антифрикционный
высокопрочный чугун.
АЧК 1- АЧК 2- антифрикционный ковкий чугун.
ЧХ2,ЧЮС5,ЧН11Г7- легированные чугуны.
АЧК 1- АЧК 2- антифрикционный ковкий чугун.
ЧХ2,ЧЮС5,ЧН11Г7- легированные чугуны.

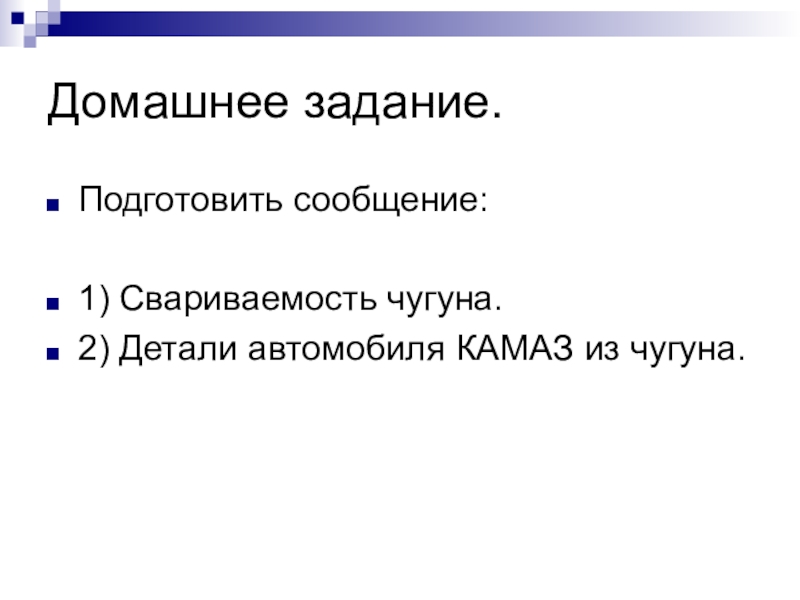

Слайд 28Домашнее задание.
Подготовить сообщение:
1) Свариваемость чугуна.
2) Детали автомобиля КАМАЗ из чугуна.
