Презентация, доклад по машиностроительному черчению на тему Проецирование

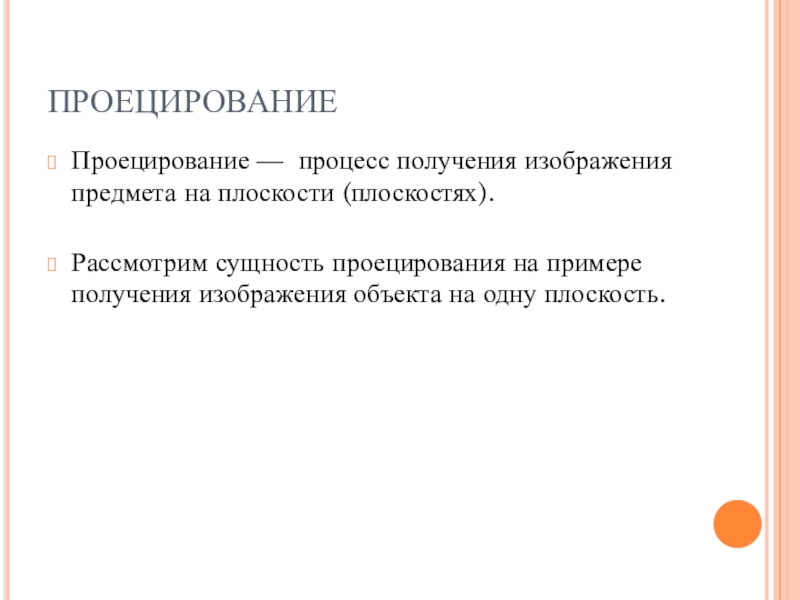

на примере получения изображения объекта на одну плоскость.

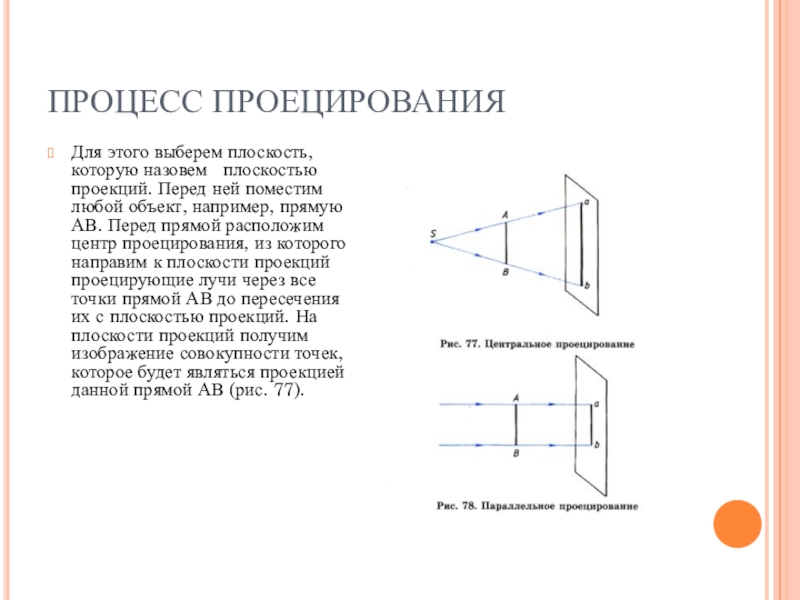

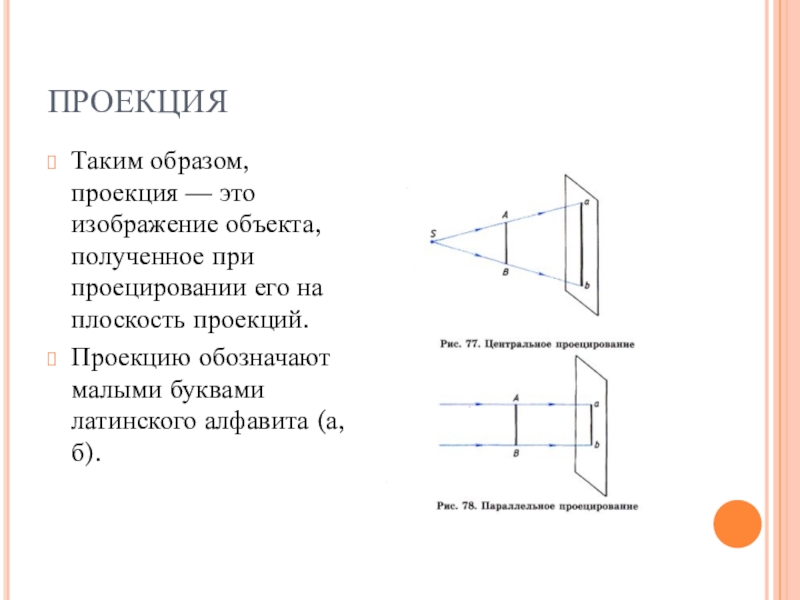

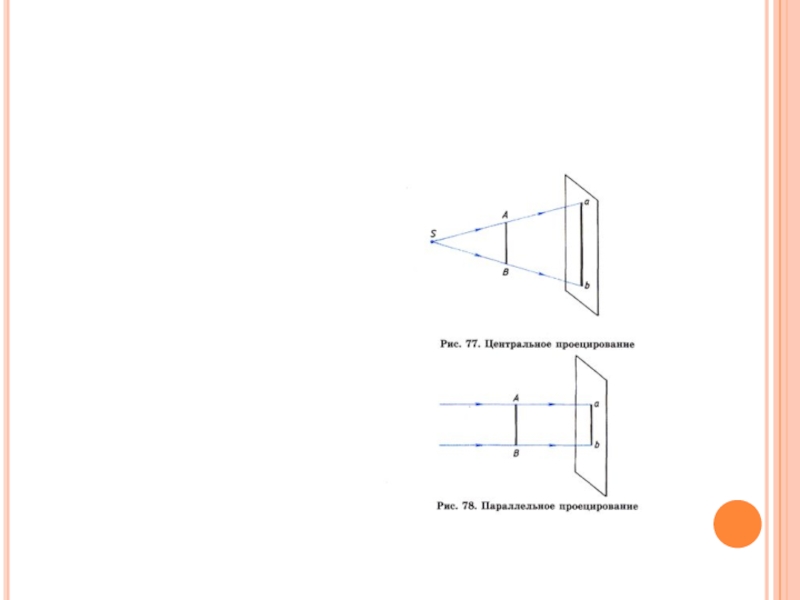

поместим любой объект, например, прямую АВ. Перед прямой расположим центр проецирования, из которого направим к плоскости проекций проецирующие лучи через все точки прямой АВ до пересечения их с плоскостью проекций. На плоскости проекций получим изображение совокупности точек, которое будет являться проекцией данной прямой АВ (рис. 77).

на плоскость проекций.
Проекцию обозначают малыми буквами латинского алфавита (а, б).

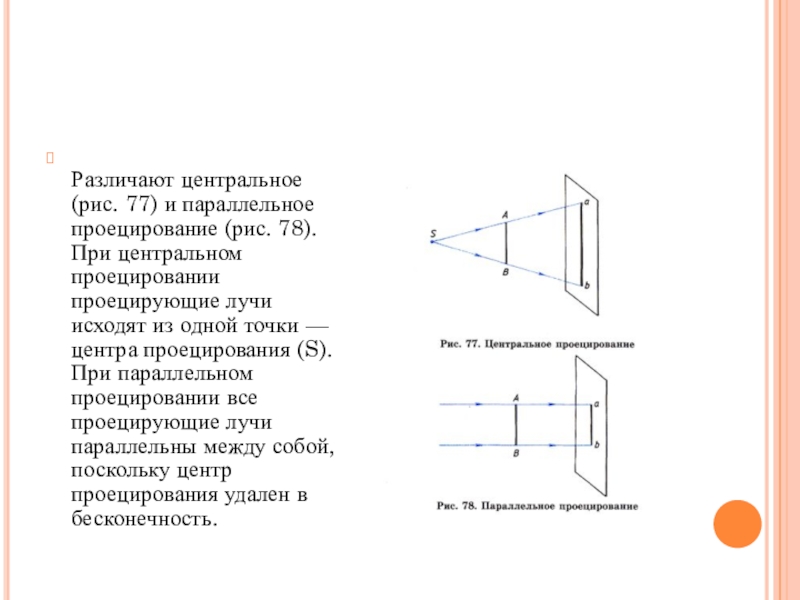

проецировании проецирующие лучи исходят из одной точки — центра проецирования (S). При параллельном проецировании все проецирующие лучи параллельны между собой, поскольку центр проецирования удален в бесконечность.

достаточно наглядны и выполнять их проще, чем центральные.

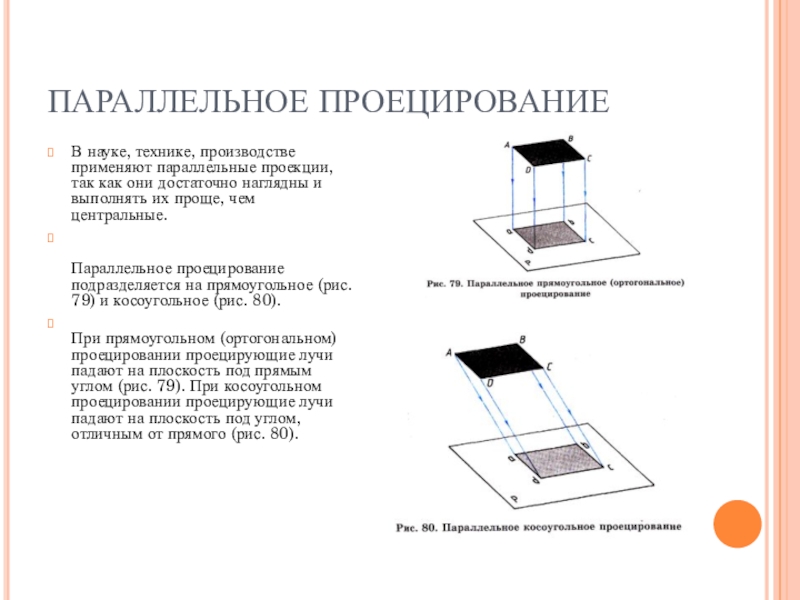

Параллельное проецирование подразделяется на прямоугольное (рис. 79) и косоугольное (рис. 80).
При прямоугольном (ортогональном) проецировании проецирующие лучи падают на плоскость под прямым углом (рис. 79). При косоугольном проецировании проецирующие лучи падают на плоскость под углом, отличным от прямого (рис. 80).

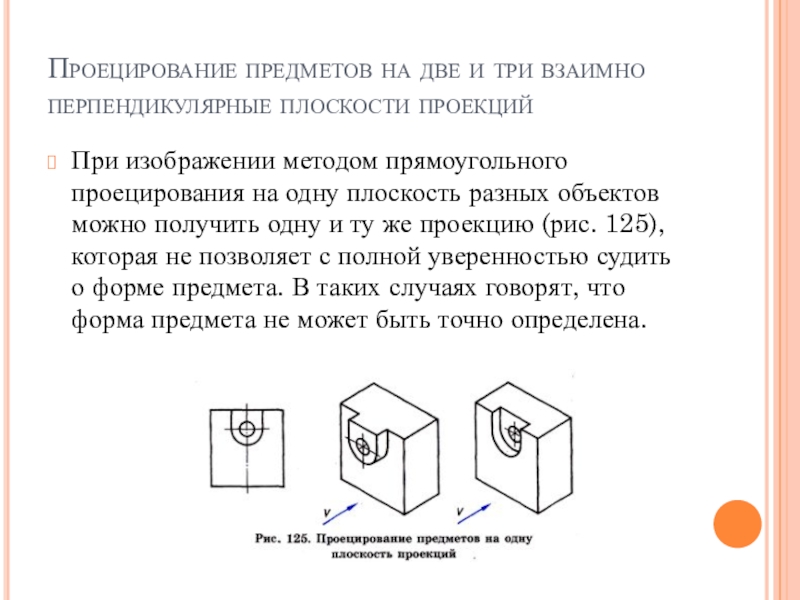

методом прямоугольного проецирования на одну плоскость разных объектов можно получить одну и ту же проекцию (рис. 125), которая не позволяет с полной уверенностью судить о форме предмета. В таких случаях говорят, что форма предмета не может быть точно определена.

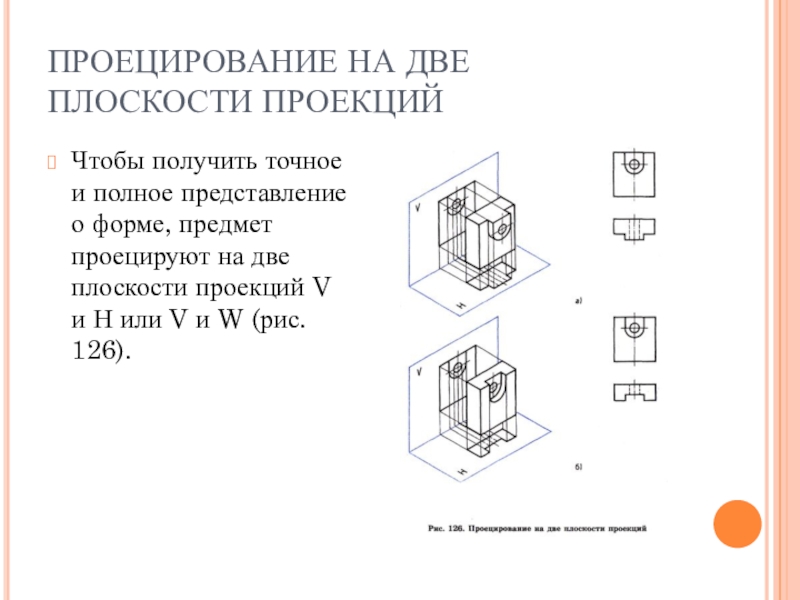

форме, предмет проецируют на две плоскости проекций V и Н или V и W (рис. 126).

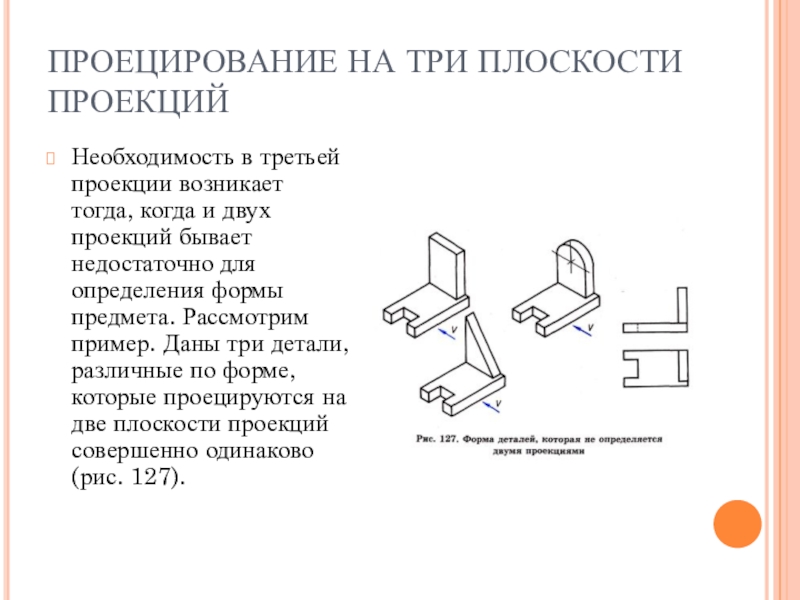

и двух проекций бывает недостаточно для определения формы предмета. Рассмотрим пример. Даны три детали, различные по форме, которые проецируются на две плоскости проекций совершенно одинаково (рис. 127).

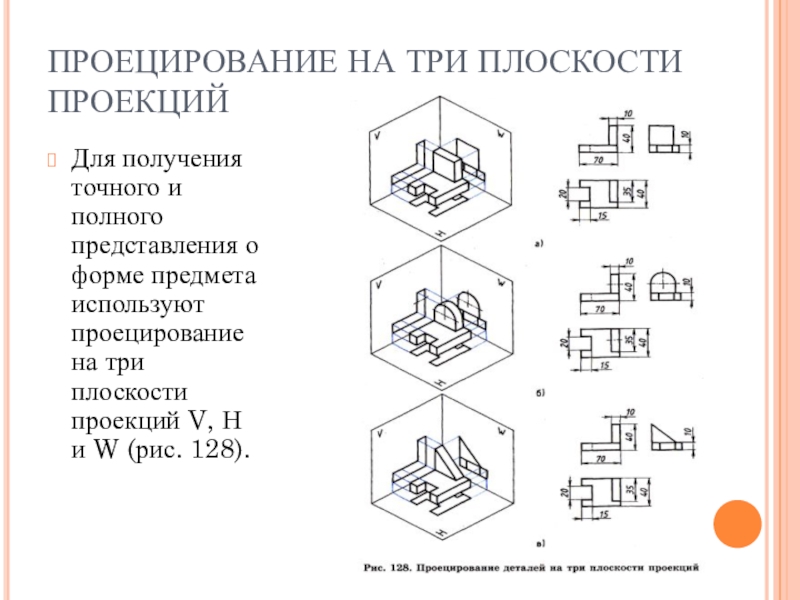

форме предмета используют проецирование на три плоскости проекций V, Н и W (рис. 128).

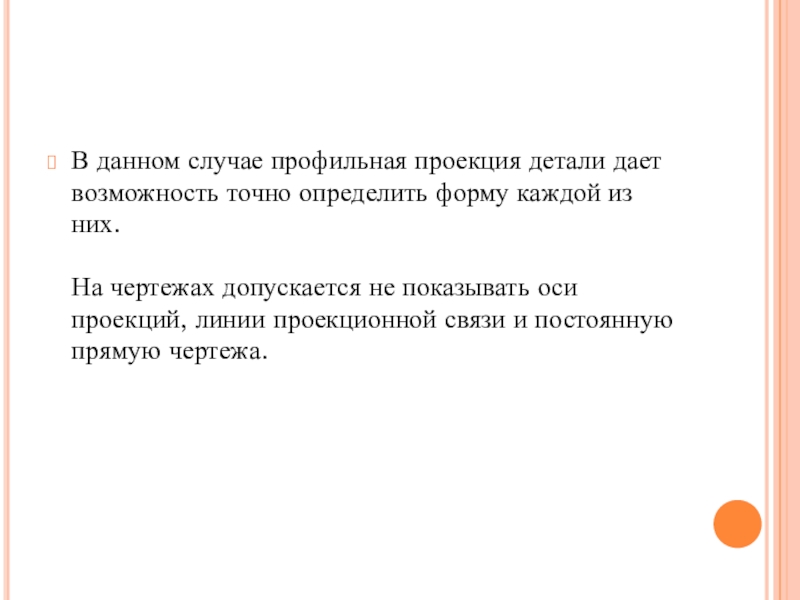

каждой из них. На чертежах допускается не показывать оси проекций, линии проекционной связи и постоянную прямую чертежа.

Кто является основоположником метода прямоугольного проецирования? 4. В каких случаях с помощью одного изображения можно выявить форму детали? 5. Как называются проекции, полученные при проецировании на две, три плоскости проекций? 6. Как располагаются проекции относительно друг друга?

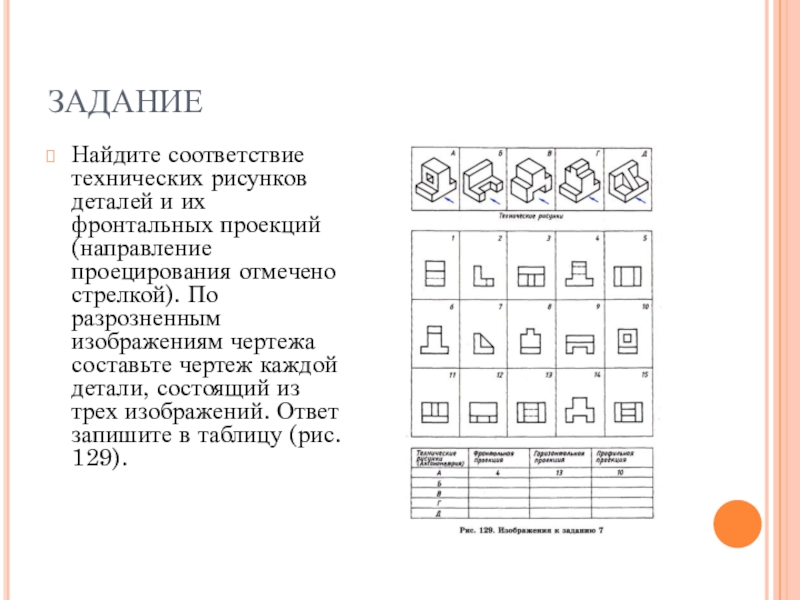

отмечено стрелкой). По разрозненным изображениям чертежа составьте чертеж каждой детали, состоящий из трех изображений. Ответ запишите в таблицу (рис. 129).
