Слайд 1
СВАРНЫЕ СОЕДИНЕНИЯ Лобко И.Н.  Павлодарский нефтегазовый колледжТЕХНИЧЕСКОЕ ЧЕРЧЕНИЕ ТЕМА 4.6
Текст слайда:

СВАРНЫЕ СОЕДИНЕНИЯ Лобко И.Н. Павлодарский нефтегазовый колледж

ТЕХНИЧЕСКОЕ ЧЕРЧЕНИЕ
ТЕМА 4.6


Слайд 2

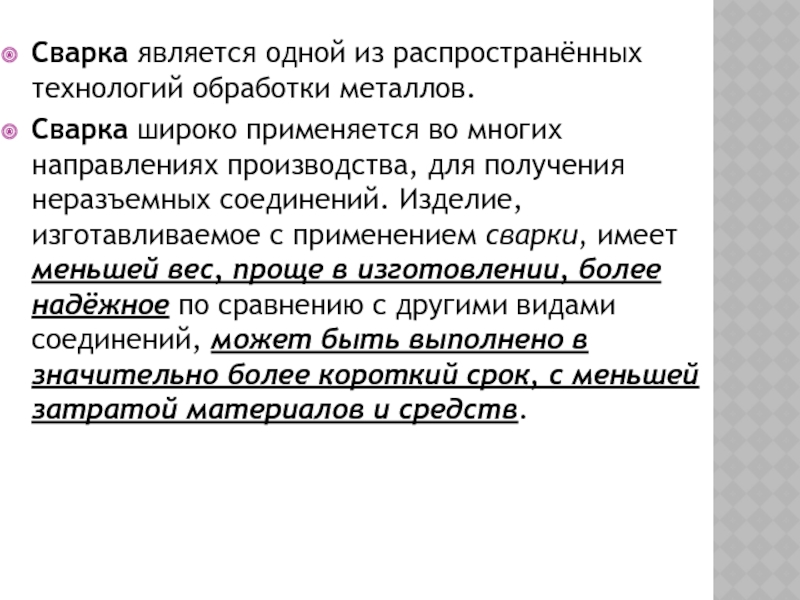

Сварка является одной из распространённых технологий обработки металлов. Сварка широко применяется во многих направлениях производства, для получения
Текст слайда:

Сварка является одной из распространённых технологий обработки металлов.
Сварка широко применяется во многих направлениях производства, для получения неразъемных соединений. Изделие, изготавливаемое с применением сварки, имеет меньшей вес, проще в изготовлении, более надёжное по сравнению с другими видами соединений, может быть выполнено в значительно более короткий срок, с меньшей затратой материалов и средств.


Слайд 3
У сварных соединений имеется несколько типов, которые определяются взаимным расположением деталей, подвергаемым сварке. Основными видами сварных соединений
Текст слайда:

У сварных соединений имеется несколько типов, которые определяются взаимным расположением деталей, подвергаемым сварке. Основными видами сварных соединений являются:
стыковое соединение,
тавровое,
торцовое,
угловое,
сварка внахлёст.


Слайд 4

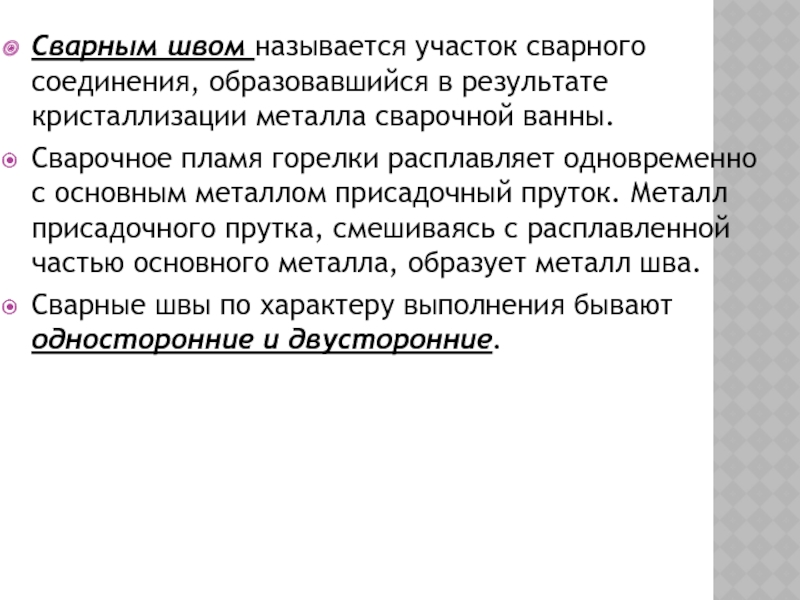

Сварным швом называется участок сварного соединения, образовавшийся в результате кристаллизации металла сварочной ванны. Сварочное пламя горелки расплавляет
Текст слайда:

Сварным швом называется участок сварного соединения, образовавшийся в результате кристаллизации металла сварочной ванны.
Сварочное пламя горелки расплавляет одновременно с основным металлом присадочный пруток. Металл присадочного прутка, смешиваясь с расплавленной частью основного металла, образует металл шва.

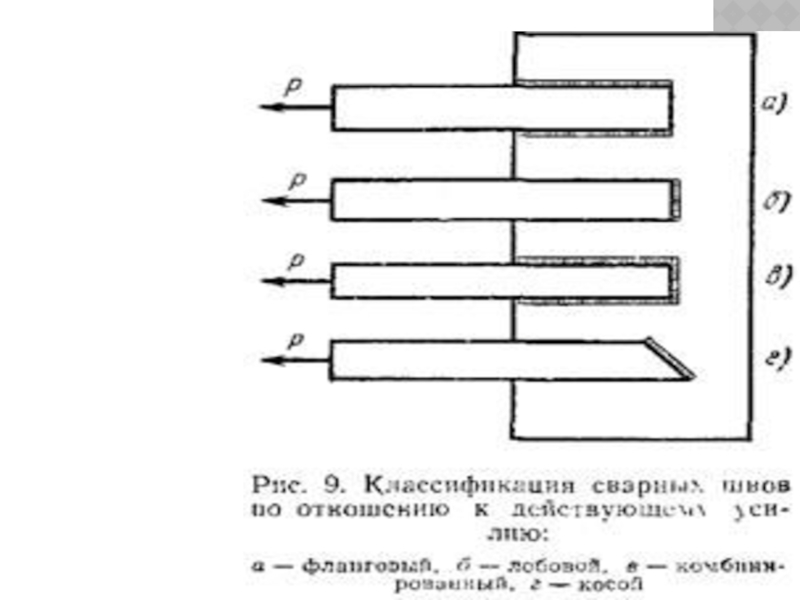

Сварные швы по характеру выполнения бывают односторонние и двусторонние.


Слайд 7
В зависимости от положения в пространстве различают нижние, вертикальные, горизонтальные и потолочные сварные швы (рис. 10).По внешней
Текст слайда:

В зависимости от положения в пространстве различают нижние, вертикальные, горизонтальные и потолочные сварные швы (рис. 10).
По внешней форме сварные швы бывают нормальные, усиленные и ослабленные.


Слайд 9

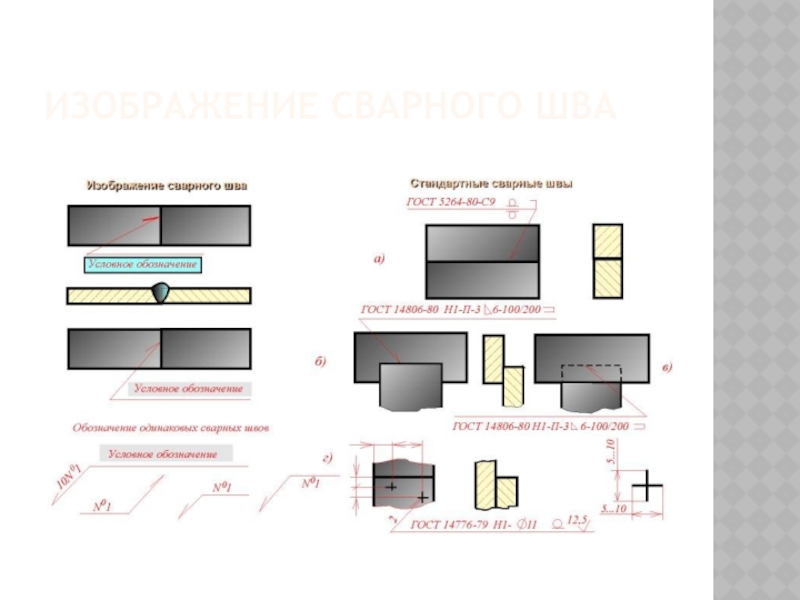

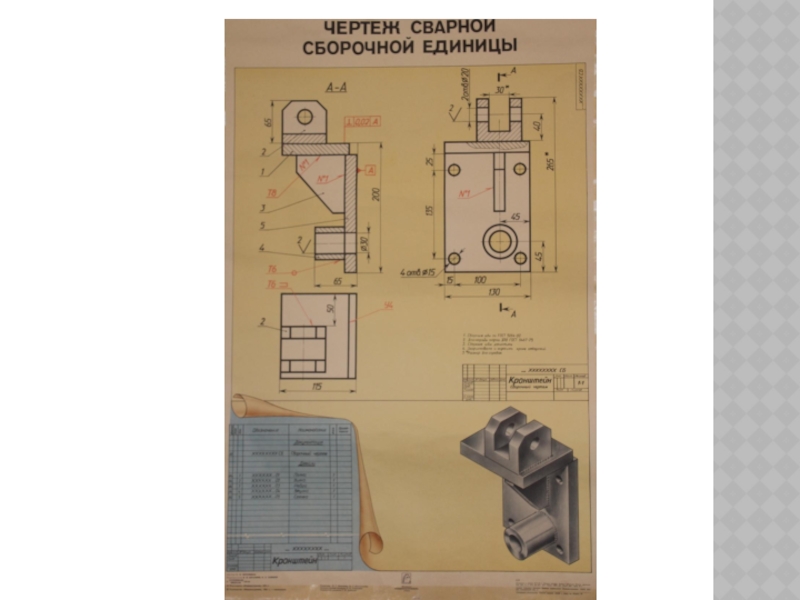

Изображение сварного шва
Текст слайда:

Изображение сварного шва


Слайд 10

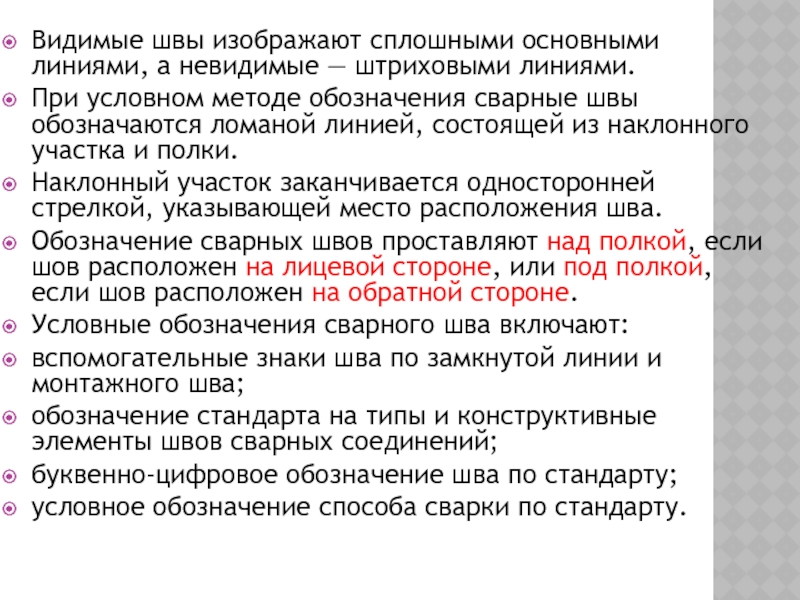

Видимые швы изображают сплошными основными линиями, а невидимые — штриховыми линиями. При условном методе обозначения сварные швы
Текст слайда:

Видимые швы изображают сплошными основными линиями, а невидимые — штриховыми линиями.
При условном методе обозначения сварные швы обозначаются ломаной линией, состоящей из наклонного участка и полки.
Наклонный участок заканчивается односторонней стрелкой, указывающей место расположения шва.
Обозначение сварных швов проставляют над полкой, если шов расположен на лицевой стороне, или под полкой, если шов расположен на обратной стороне.

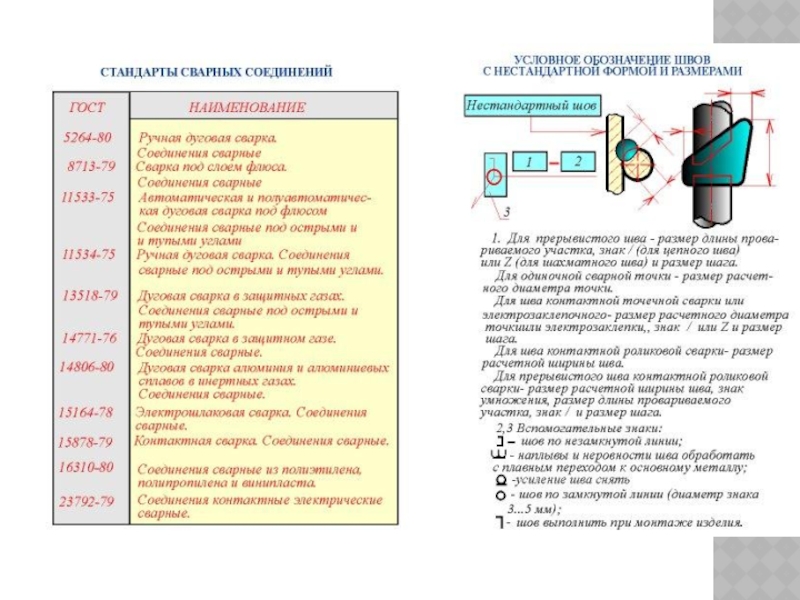

Условные обозначения сварного шва включают:
вспомогательные знаки шва по замкнутой линии и монтажного шва;
обозначение стандарта на типы и конструктивные элементы швов сварных соединений;
буквенно-цифровое обозначение шва по стандарту;
условное обозначение способа сварки по стандарту.


Слайд 11

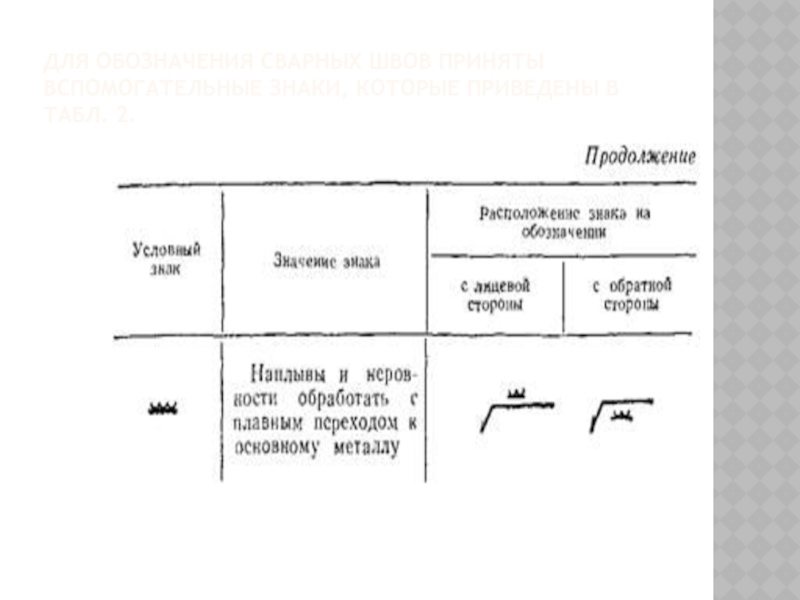

Для обозначения сварных швов приняты вспомогательные знаки, которые приведены в табл. 2.
Текст слайда:

Для обозначения сварных швов приняты вспомогательные знаки, которые приведены в табл. 2.


Слайд 12
Для обозначения сварных швов приняты вспомогательные знаки, которые приведены в табл. 2.
Текст слайда:

Для обозначения сварных швов приняты вспомогательные знаки, которые приведены в табл. 2.


Слайд 13
Для обозначения видов и методов сварки используют следующие буквенные обозначения: Г — газовая, Э — дуговая, Ш
Текст слайда:

Для обозначения видов и методов сварки используют следующие буквенные обозначения: Г — газовая, Э — дуговая, Ш — электрошлаковая, И — в инертных газах; Дф — диффузионное, Вз — взрывом, Пз — плазменная, К — контактная, У — в углекислом газе, Тр — трением, X — холодная.
Буквенное обозначение дуговой сварки в связи с ее широким применением на чертежах не проставляется.
Способы сварки обозначаются следующими буквами: Р — ручная, П — полуавтоматическая, А — автоматическая.
Если шов по своей форме не предусмотрен ГОСТом, то перед его обозначением ставится буква О (особый).
Виды соединений обозначаются либо соответствующим знаком, либо буквами: С — стыковой, У — угловой, Т — тавровое, Н — нахлесточное. Цифры возле букв указывают на условный порядковый номер, вид соединения и формы разделки кромок.


Слайд 15

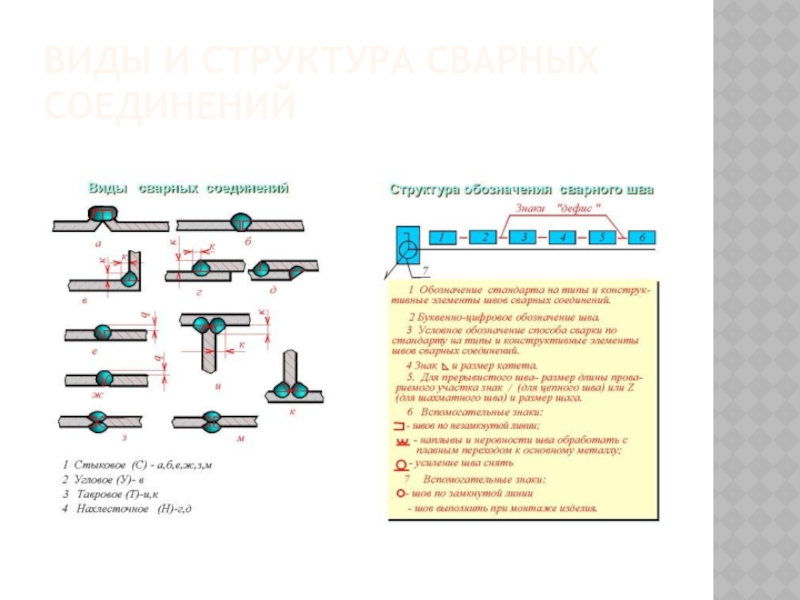

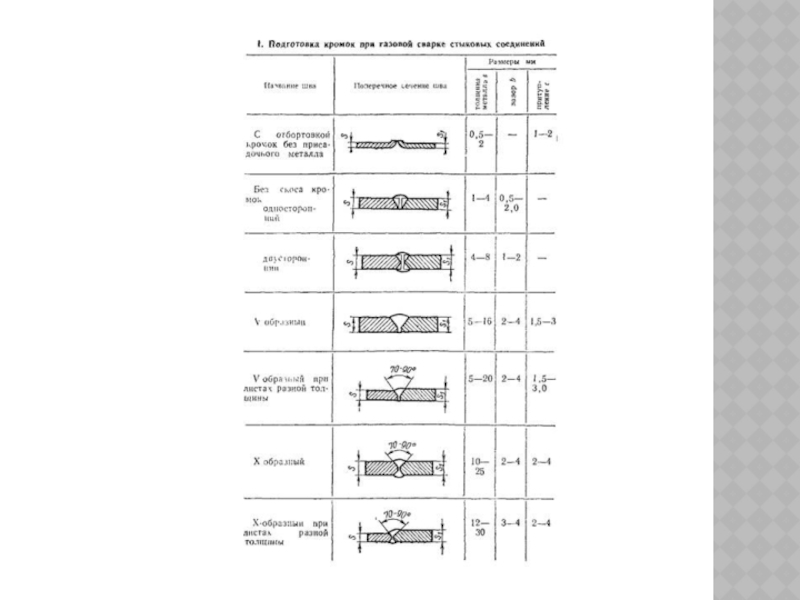

Виды и структура сварных соединений
Текст слайда:

Виды и структура сварных соединений


Слайд 16

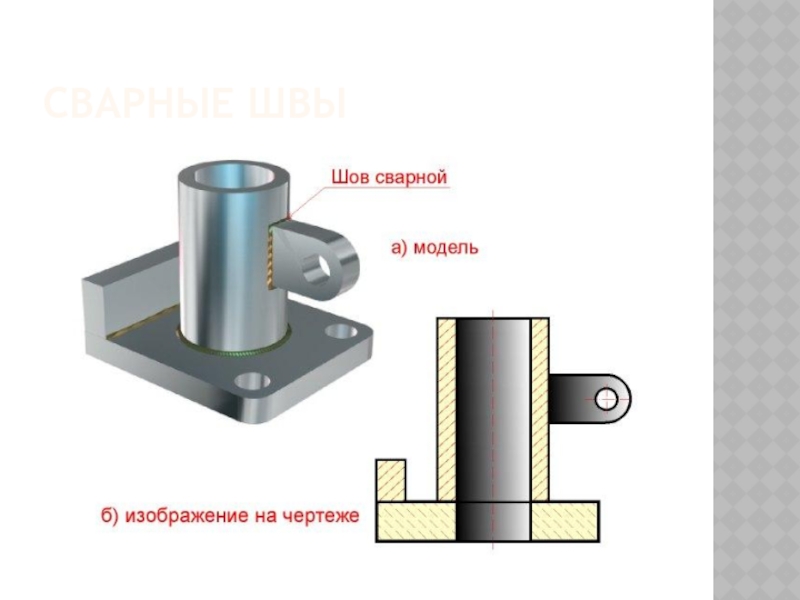

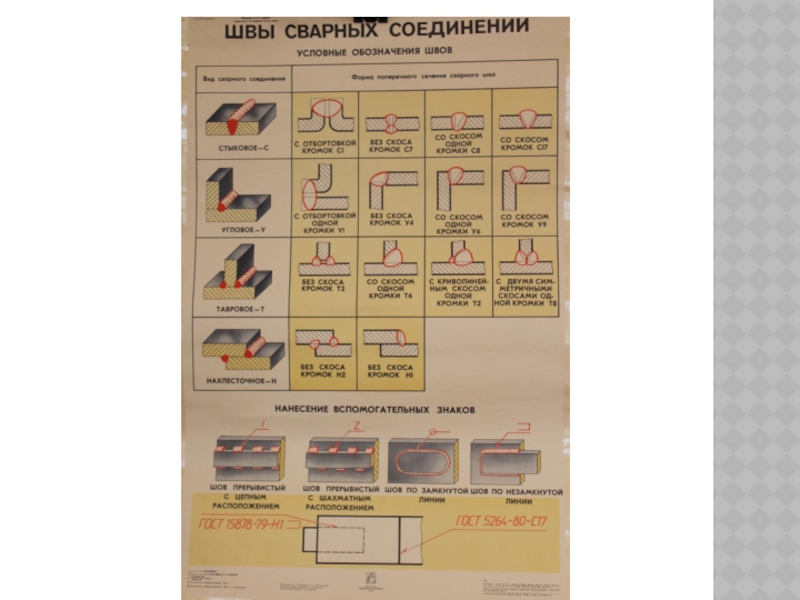

СВАРНЫЕ ШВЫ
Текст слайда:

СВАРНЫЕ ШВЫ
