Презентация, доклад по инженерной графике.Технический рисунок

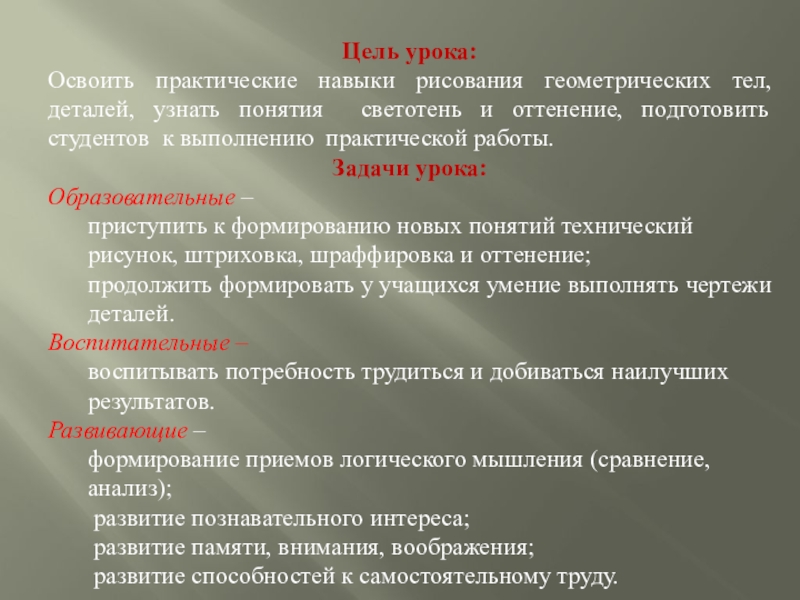

светотень и оттенение, подготовить студентов к выполнению практической работы.
Задачи урока:
Образовательные –
приступить к формированию новых понятий технический рисунок, штриховка, шраффировка и оттенение;
продолжить формировать у учащихся умение выполнять чертежи деталей.
Воспитательные –
воспитывать потребность трудиться и добиваться наилучших результатов.
Развивающие –
формирование приемов логического мышления (сравнение, анализ);
развитие познавательного интереса;
 развитие памяти, внимания, воображения;
 развитие способностей к самостоятельному труду.

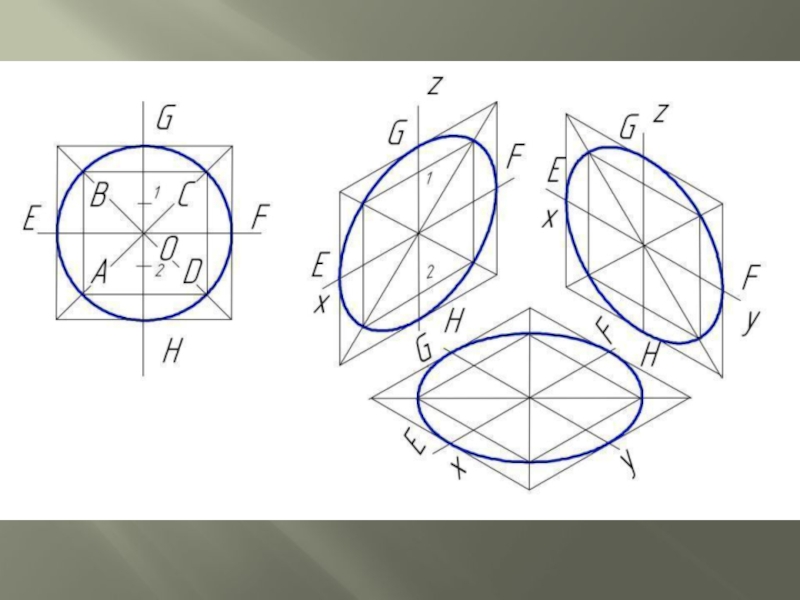

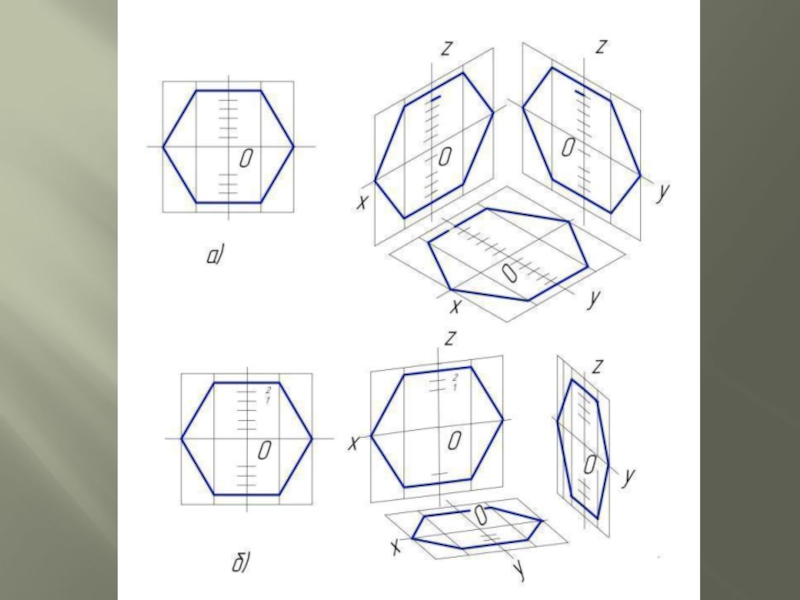

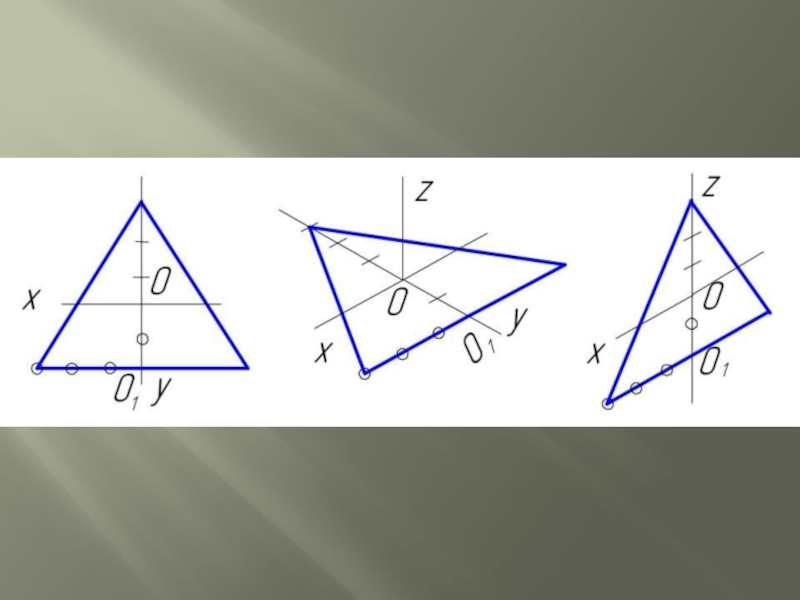

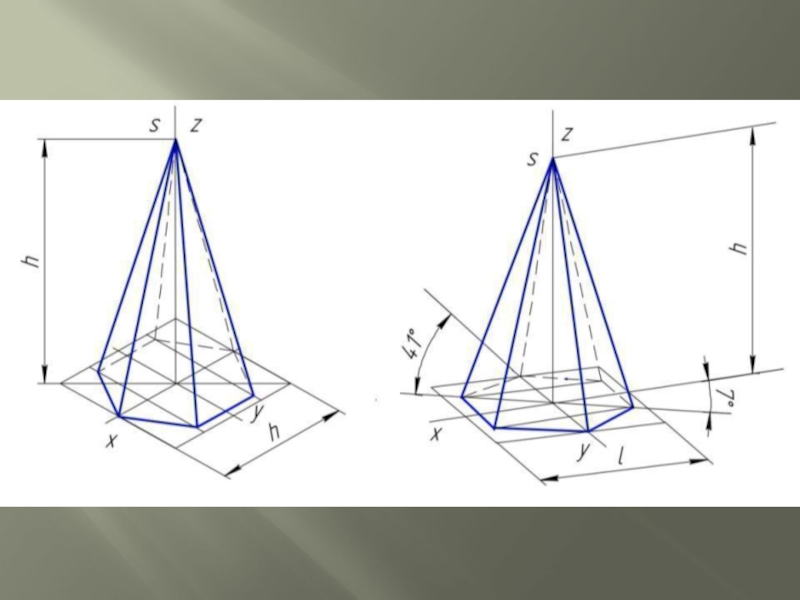

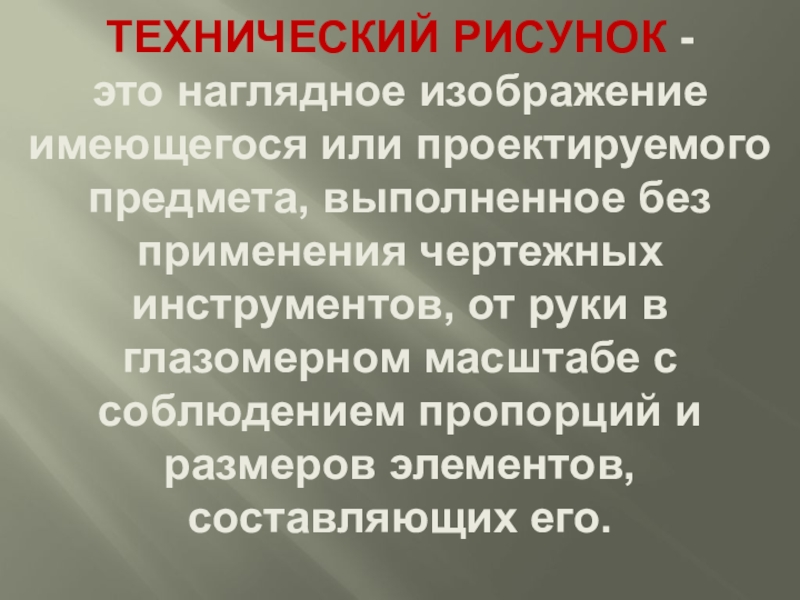

применения чертежных инструментов, от руки в глазомерном масштабе с соблюдением пропорций и размеров элементов, составляющих его.

изображаемого предмета.

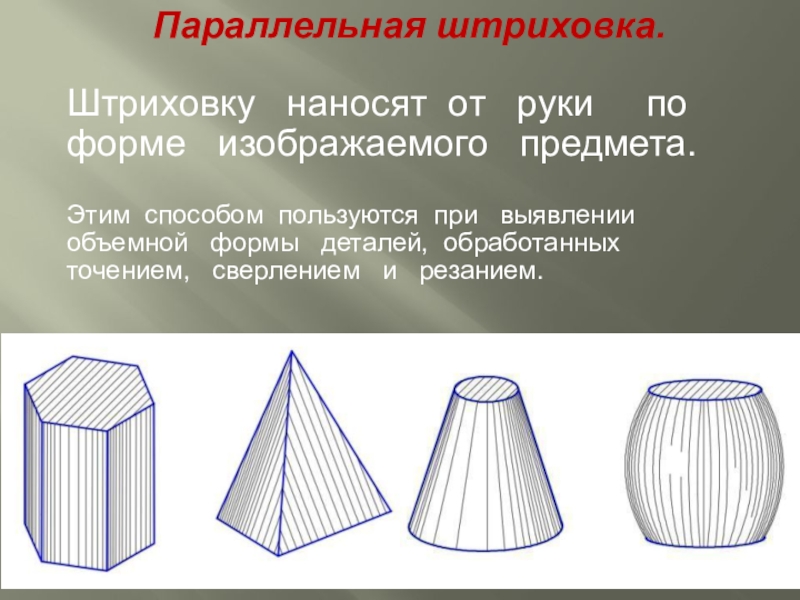

Этим способом пользуются при выявлении
объемной формы деталей, обработанных
точением, сверлением и резанием.

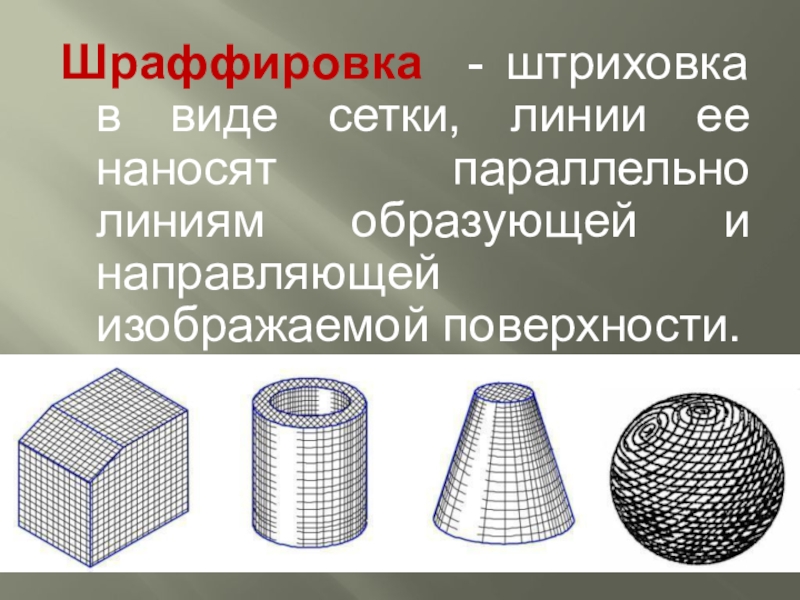

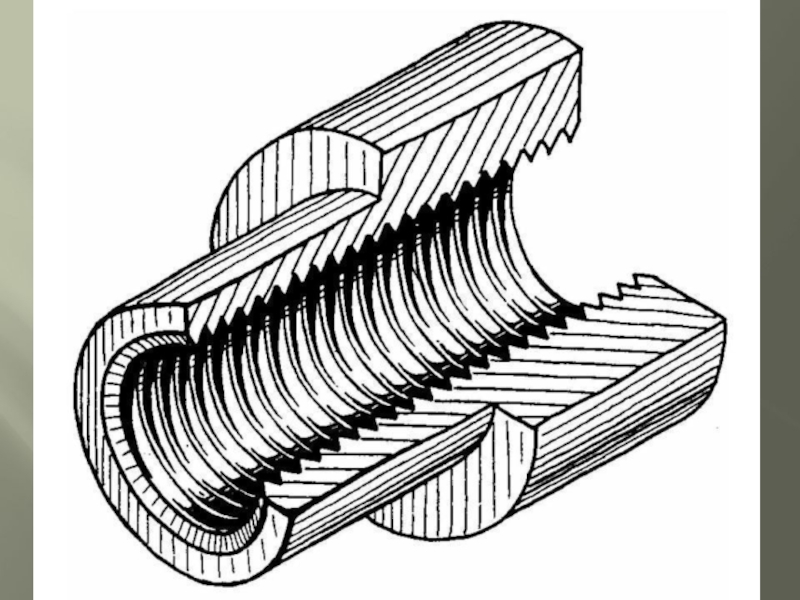

параллельно линиям образующей и направляющей изображаемой поверхности.

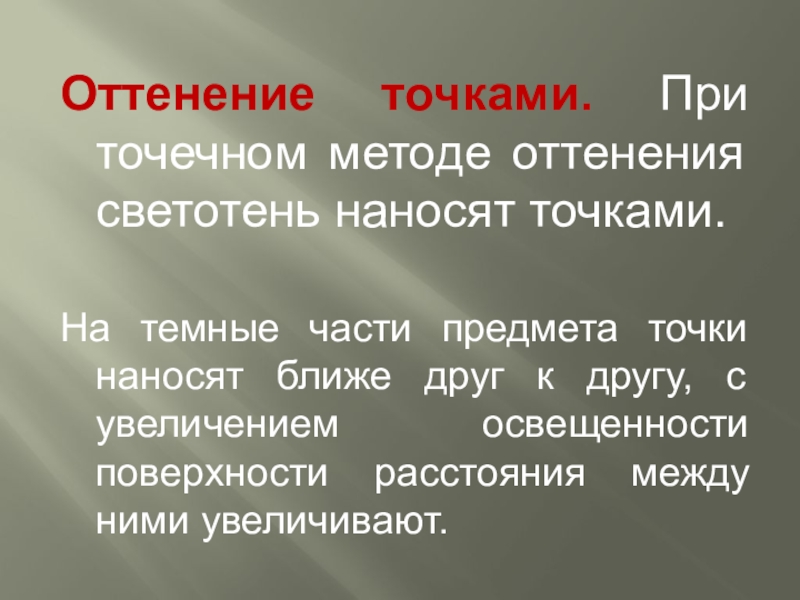

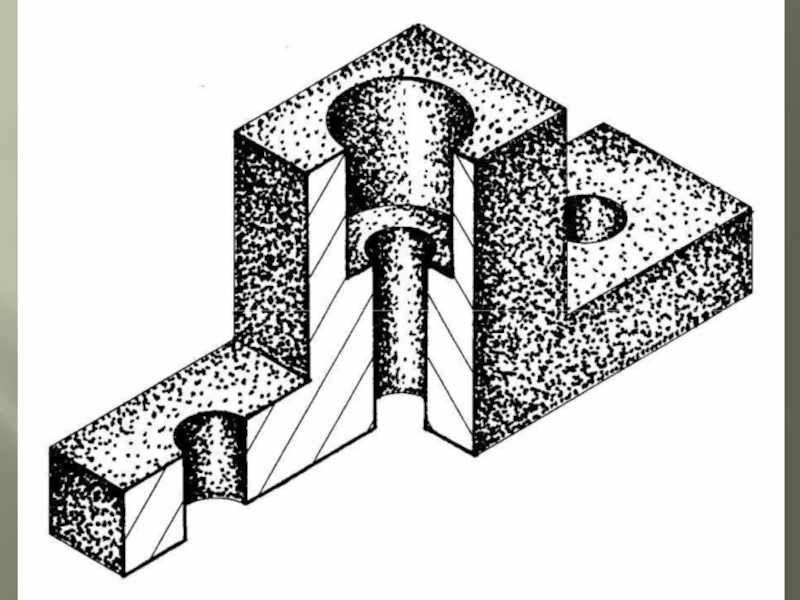

части предмета точки наносят ближе друг к другу, с увеличением освещенности поверхности расстояния между ними увеличивают.

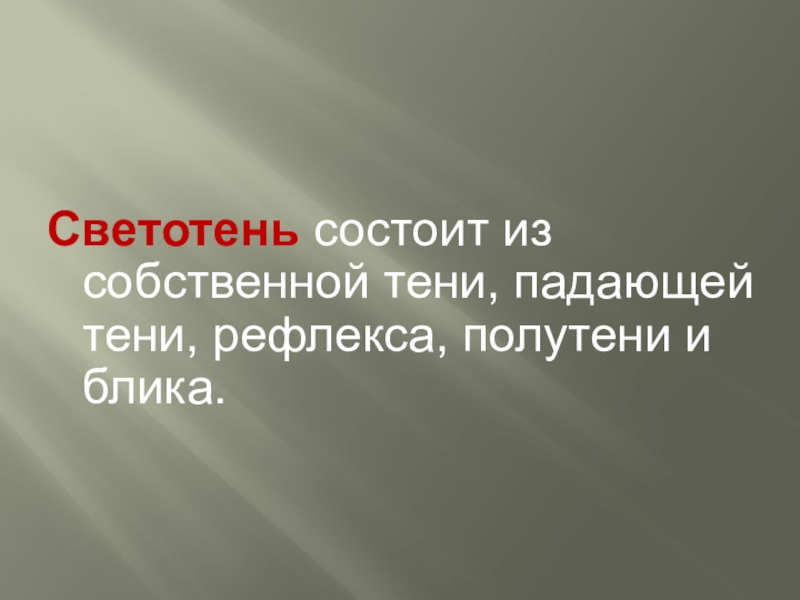

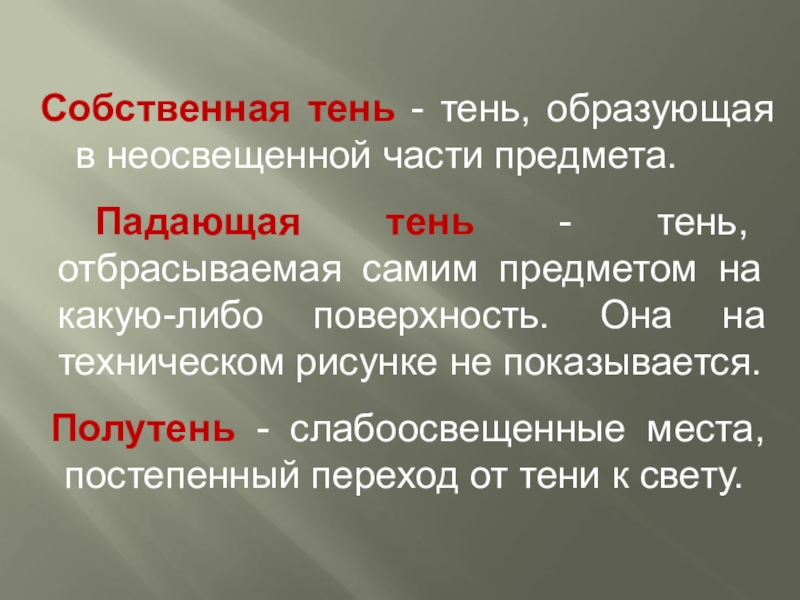

- тень, отбрасываемая самим предметом на какую-либо поверхность. Она на техническом рисунке не показывается.

Полутень - слабоосвещенные места, постепенный переход от тени к свету.

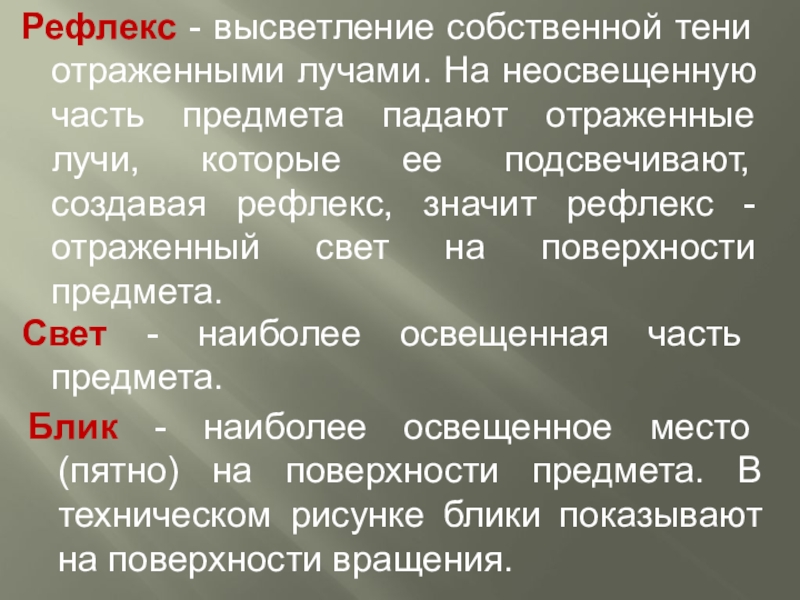

падают отраженные лучи, которые ее подсвечивают, создавая рефлекс, значит рефлекс - отраженный свет на поверхности предмета.

Свет - наиболее освещенная часть предмета.

Блик - наиболее освещенное место (пятно) на поверхности предмета. В техническом рисунке блики показывают на поверхности вращения.
