Презентация, доклад по инженерной графике на тему Пересечение геометрических тел

Взаимное пересечение поверхностей многогранниковПри пересечении поверхностей двух многогранников образуется замкнутая пространственная линия. Поверхность одного многогранника может проходить сквозь поверхность другого полностью или частично.При полном взаимном пересечении образуются две замкнутые ломаные линии, при неполном пересечении - одна.

Слайд 1Пересечение геометрических тел
Цель работы: Приобретение навыков в изображении Получение навыков в

нахождении линии пересечения геометрических тел
Автор: Морозова Е.В. Преподаватель ГБПОУ ВО "ВАТ имени В.П. Чкалова"


Пересечение геометрических тел Цель работы: Приобретение навыков в изображении Получение навыков в нахождении линии пересечения геометрических телАвтор:

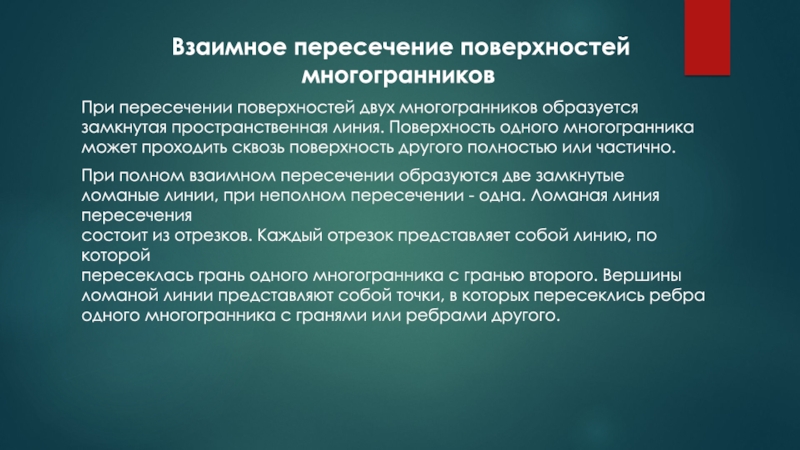

Слайд 2 Взаимное пересечение поверхностей многогранников
При пересечении поверхностей двух многогранников образуется замкнутая

пространственная линия. Поверхность одного многогранника может проходить сквозь поверхность другого полностью или частично.
При полном взаимном пересечении образуются две замкнутые ломаные линии, при неполном пересечении - одна. Ломаная линия пересечения  состоит из отрезков. Каждый отрезок представляет собой линию, по которой  пересеклась грань одного многогранника с гранью второго. Вершины  ломаной линии представляют собой точки, в которых пересеклись ребра  одного многогранника с гранями или ребрами другого.

Взаимное пересечение поверхностей многогранниковПри пересечении поверхностей двух многогранников образуется замкнутая пространственная линия. Поверхность одного многогранника может

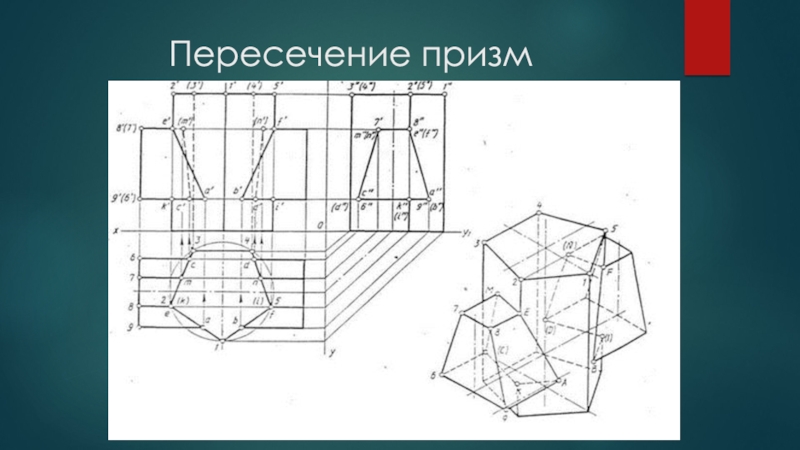

Слайд 3Пересечение призм

Пересечение призм

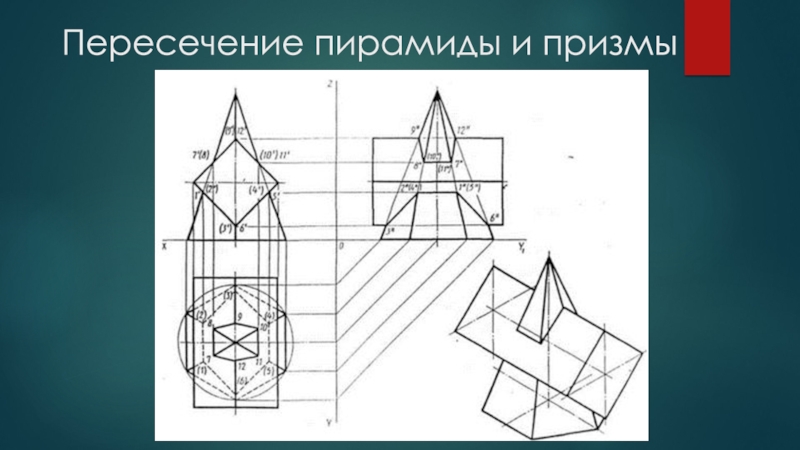

Слайд 4Пересечение пирамиды и призмы

Пересечение пирамиды и призмы

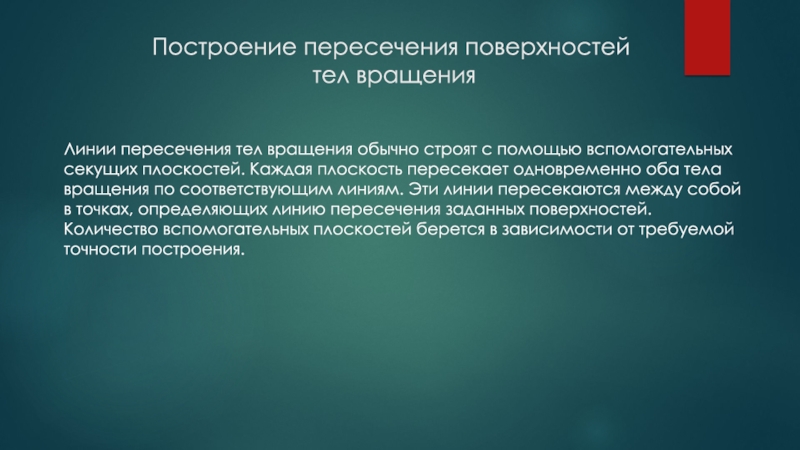

Слайд 5Построение пересечения поверхностей тел вращения
Линии пересечения тел вращения обычно строят с

помощью вспомогательных секущих плоскостей. Каждая плоскость пересекает одновременно оба тела вращения по соответствующим линиям. Эти линии пересекаются между собой в точках, определяющих линию пересечения заданных поверхностей. Количество вспомогательных плоскостей берется в зависимости от требуемой точности построения.

Построение пересечения поверхностей  тел вращения Линии пересечения тел вращения обычно строят с помощью вспомогательных секущих плоскостей.

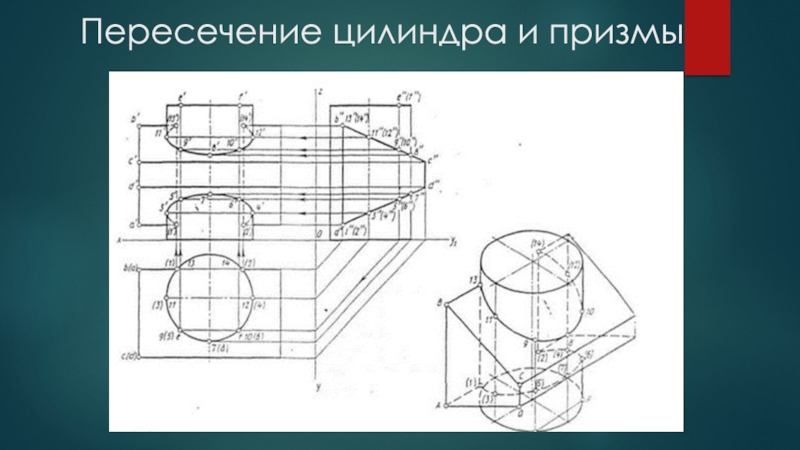

Слайд 6Пересечение цилиндра и призмы

Пересечение цилиндра и призмы

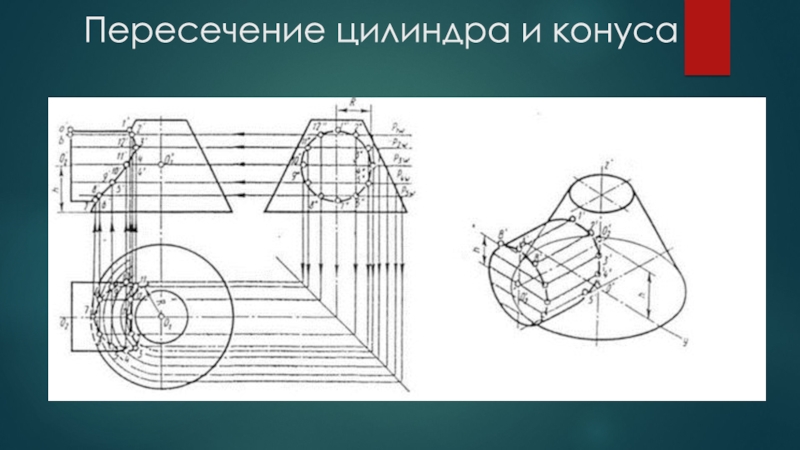

Слайд 7Пересечение цилиндра и конуса

Пересечение цилиндра и конуса
