Презентация, доклад по инженерной графике на тему Сборочный чертеж (2 курс)
Содержание
- 1. Презентация по инженерной графике на тему Сборочный чертеж (2 курс)
- 2. СодержаниеВведениеЧертежи деталейСборка выключателяШтриховкаПозиции Библиографический список 34691011
- 3. ВведениеСборочный чертеж (СБ) – это графический конструкторский
- 4. СБ выполняется по эскизам или чертежам деталей.
- 5. Позиция 1 - КорпусПозиция 2 - ШтуцерПозиция
- 6. Позиция 6 - Втулка Позиция 7 -
- 7. Берем Щтуцер. Присоединяем уплотнительную шайбу к щтуцеру.Закручиваем втулку до уплотнительной шайбы.Сборка выключателя
- 8. Далее:Присоединяем шайбу. Вставляем пружину.Вставляем клапан.Вставляем седло.Ставим шайбу.Закручиваем корпус.

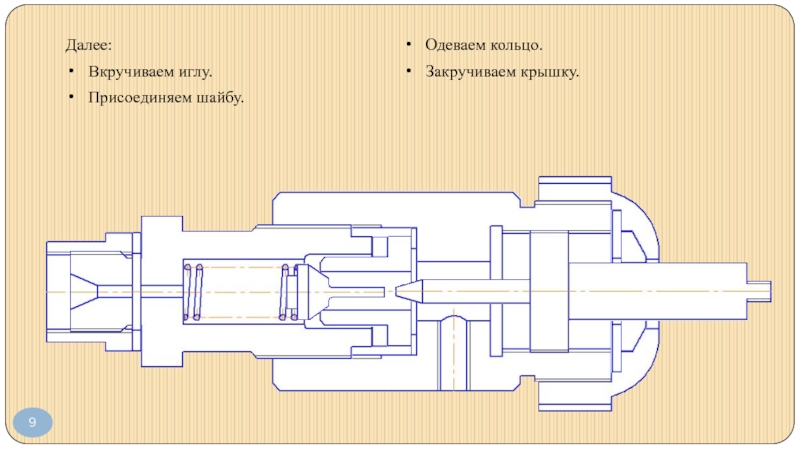

- 9. Далее: Вкручиваем иглу.Присоединяем шайбу.Одеваем кольцо. Закручиваем крышку.

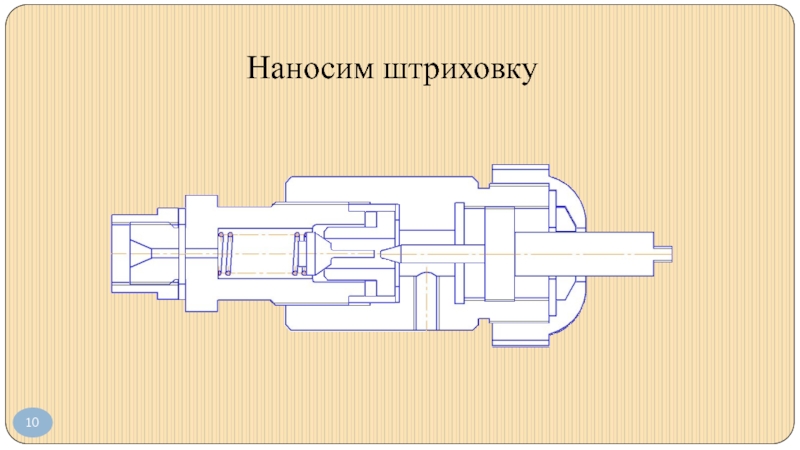

- 10. Наносим штриховку

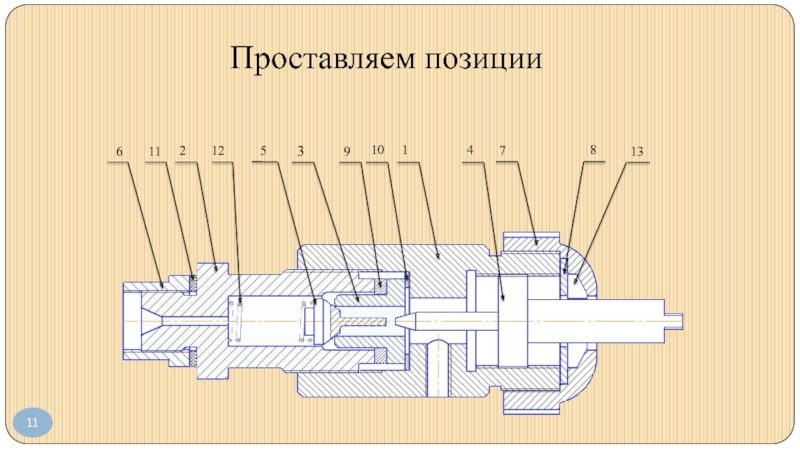

- 11. Проставляем позиции12345678910111213
- 12. Библиографический списокИнженерная графика: Учебник. – 2-е изд.,
СодержаниеВведениеЧертежи деталейСборка выключателяШтриховкаПозиции Библиографический список 34691011
Слайд 1Сборочный чертеж
Выключатель подачи топлива
Преподаватель Чиж В.Н.
Бюджетное профессиональное образовательное учреждение Вологодской области
«Череповецкий лесомеханический техникум им. В.П. Чкалова»

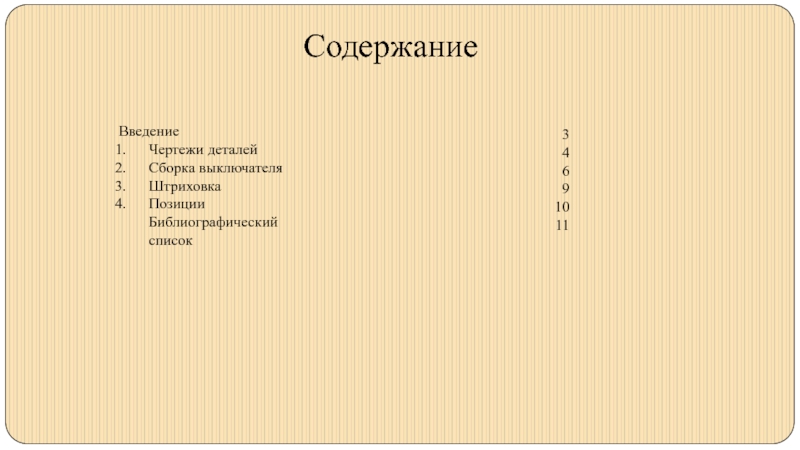

Слайд 2Содержание
Введение
Чертежи деталей
Сборка выключателя
Штриховка
Позиции
Библиографический список
3
4
6
9
10
11
Слайд 3Введение
Сборочный чертеж (СБ) – это графический конструкторский документ, который содержит все
необходимые данные для сборки и контроля сборочной единицы.
Сборочный чертеж содержит:
Изображения (виды, разрезы, выносные элементы).
Размеры: габаритные, присоединительные, установочные.
Позиции деталей.
Спецификацию (состоит из разделов).
Условности и упрощения при выполнении СБ:
Фаски, галтели (скругление), зазоры между отверстиями допускается не изображать.
Пружину в разрезе допускается изображать по два – три витка с каждой стороны. Если диаметр сечения пружины на чертеже меньше или равен 2мм, сечение зачерняется или пружина изображается прямыми линиями.
Прозрачные изделия изображают как непрозрачные.
Крышки, кожухи допускается не изображать с соответствующей надписью.
Одинаковые, равномерно расположенные элементы допускается изображать 1 раз.
В резьбовом соединении в разрезе за основные линии приняты линии наружной резьбы.
Клапана изображаются в закрытом состоянии.
Слайд 4СБ выполняется по эскизам или чертежам деталей. Рассмотрим пример выполнения СБ «Выключатель
подачи топлива»
Выключатель содержит 14 деталей и 1 стандартное изделие.
Сначала выполним чертежи каждой детали (без нанесения размеров).
1
2
3
4
5
6
7
8
9
10
11
12
13

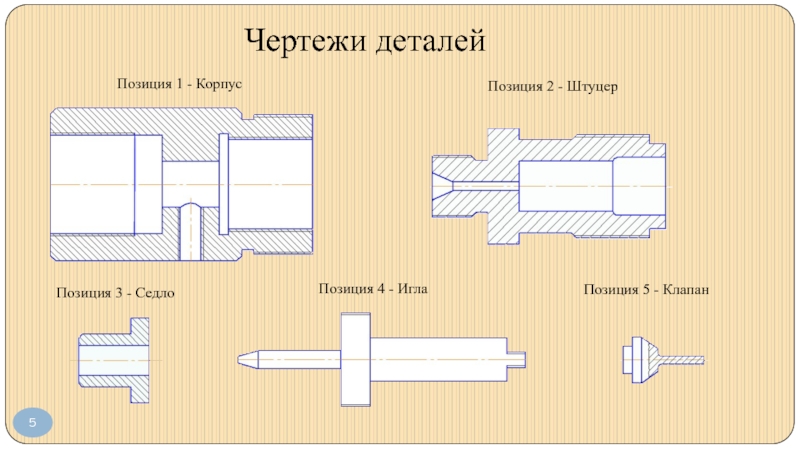

Слайд 5Позиция 1 - Корпус
Позиция 2 - Штуцер
Позиция 3 - Седло
Позиция
4 - Игла
Позиция 5 - Клапан
Чертежи деталей

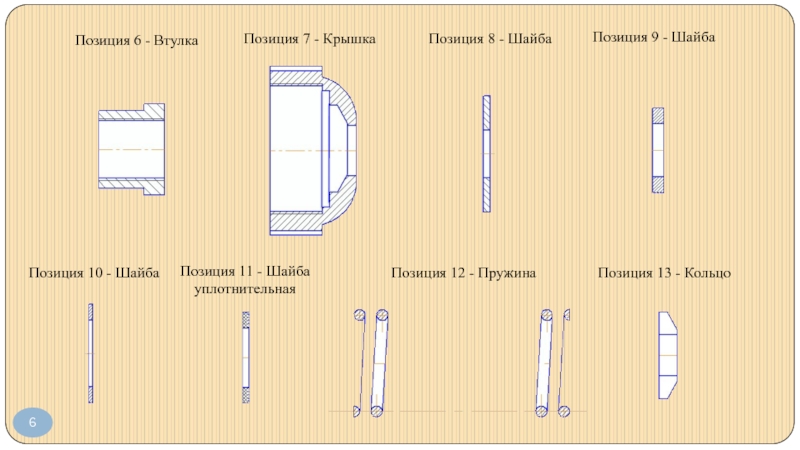

Слайд 6Позиция 6 - Втулка
Позиция 7 - Крышка
Позиция 8 - Шайба
Позиция
9 - Шайба
Позиция 10 - Шайба
Позиция 11 - Шайба уплотнительная
Позиция 12 - Пружина
Позиция 13 - Кольцо

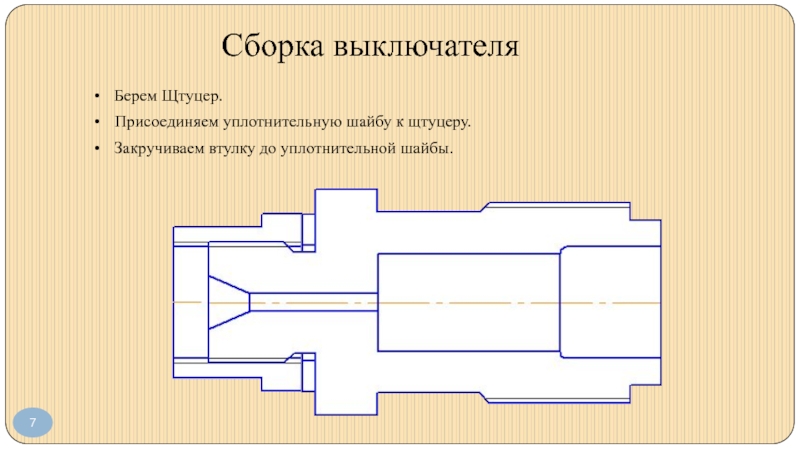

Слайд 7Берем Щтуцер.
Присоединяем уплотнительную шайбу к щтуцеру.
Закручиваем втулку до уплотнительной шайбы.
Сборка
выключателя

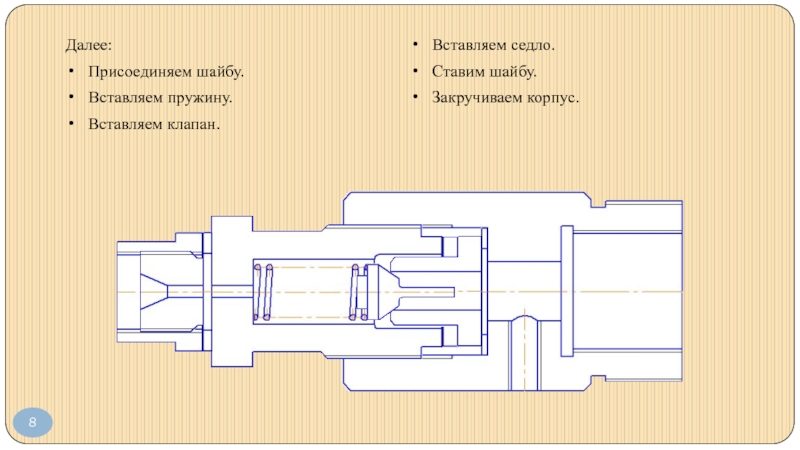

Слайд 8Далее:
Присоединяем шайбу.
Вставляем пружину.
Вставляем клапан.
Вставляем седло.
Ставим шайбу.
Закручиваем корпус.

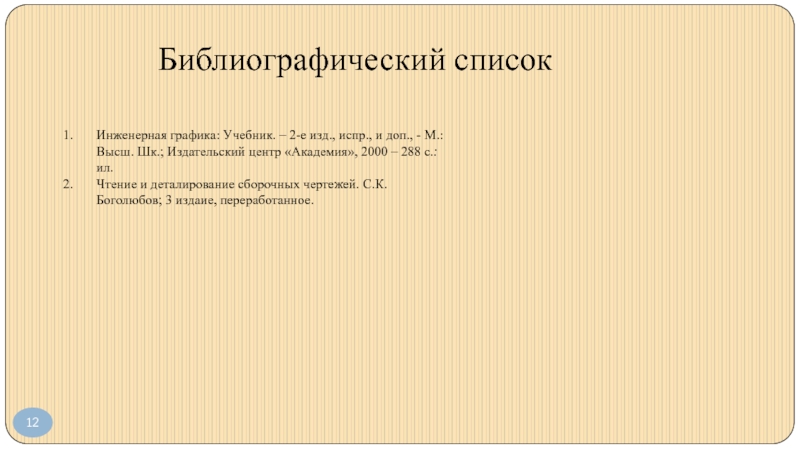

Слайд 12Библиографический список
Инженерная графика: Учебник. – 2-е изд., испр., и доп., -
М.: Высш. Шк.; Издательский центр «Академия», 2000 – 288 с.:ил.
Чтение и деталирование сборочных чертежей. С.К. Боголюбов; 3 издаие, переработанное.
Чтение и деталирование сборочных чертежей. С.К. Боголюбов; 3 издаие, переработанное.
