Слайд 1

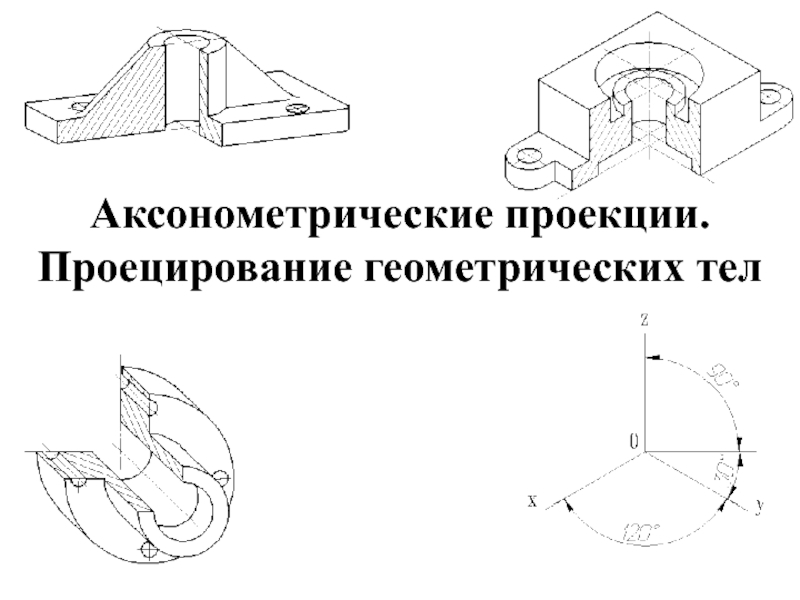

Аксонометрические проекции. Проецирование геометрических тел
Текст слайда:

Аксонометрические проекции. Проецирование геометрических тел


Слайд 2

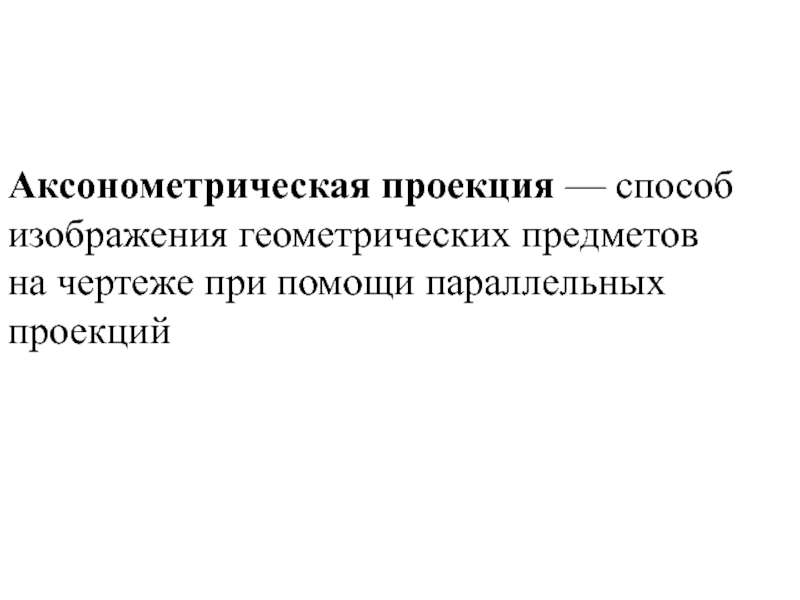

Аксонометрическая проекция — способ изображения геометрических предметовна чертеже при помощи параллельных проекций
Текст слайда:

Аксонометрическая проекция — способ изображения геометрических предметов
на чертеже при помощи параллельных проекций


Слайд 4

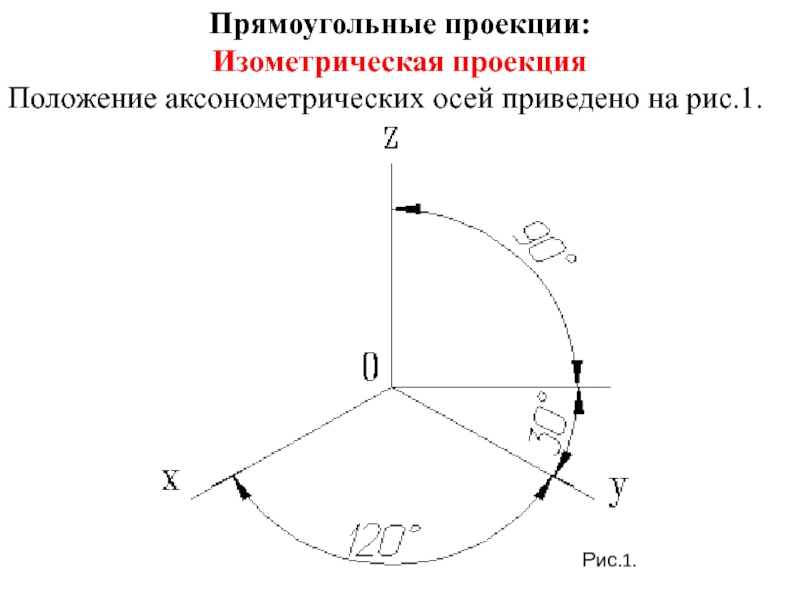

Прямоугольные проекции:Изометрическая проекцияПоложение аксонометрических осей приведено на рис.1.Рис.1.
Текст слайда:

Прямоугольные проекции:
Изометрическая проекция
Положение аксонометрических осей приведено на рис.1.

Рис.1.


Слайд 5

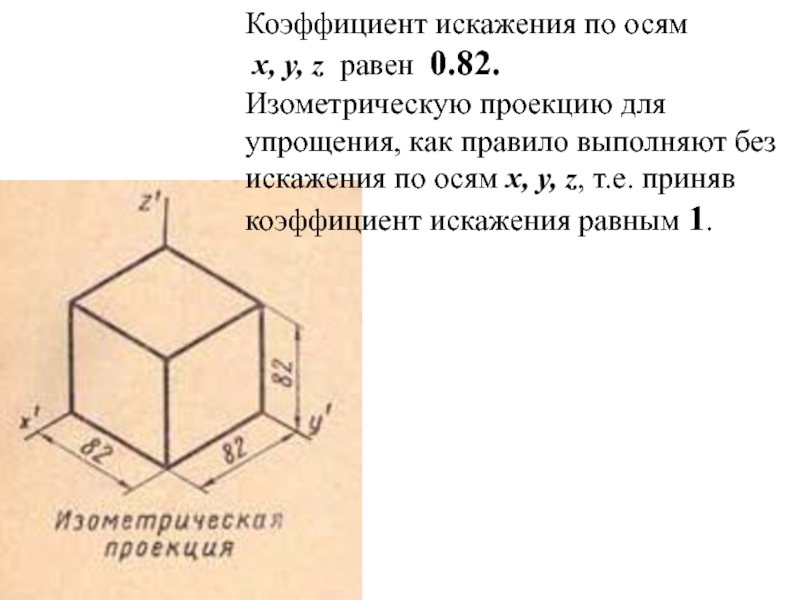

Коэффициент искажения по осям x, y, z  равен 0.82.Изометрическую проекцию для упрощения, как правило выполняют без искажения по
Текст слайда:

Коэффициент искажения по осям
 x, y, z  равен 0.82.
Изометрическую проекцию для упрощения, как правило выполняют без искажения по осям x, y, z, т.е. приняв коэффициент искажения равным 1.


Слайд 6
Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (рис.2)Если аксонометрическую проекцию
Текст слайда:

Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (рис.2)

Если аксонометрическую проекцию выполняют без искажения по осям x, y, z, то большая ось эллипсов равна 1,22, а малая ось - 0.71 диаметра окружности.

Если аксонометрическую проекцию выполняют с искажением по осям x, y, z, то большая ось ось эллипсов равна диаметру окружности, а малая - 0.58 диаметра окружности.


Слайд 7

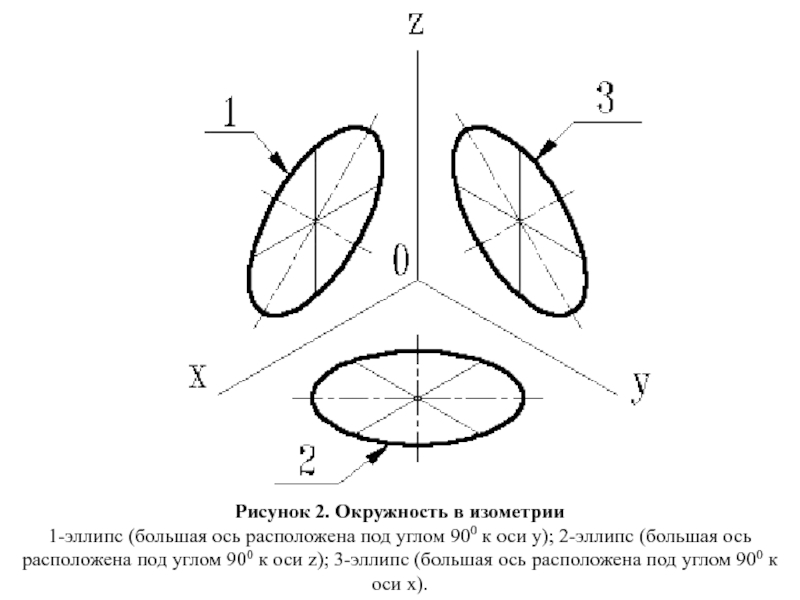

Рисунок 2. Окружность в изометрии1-эллипс (большая ось расположена под углом 900 к оси y); 2-эллипс (большая ось расположена
Текст слайда:

Рисунок 2. Окружность в изометрии
1-эллипс (большая ось расположена под углом 900 к оси y); 2-эллипс (большая ось расположена под углом 900 к оси z); 3-эллипс (большая ось расположена под углом 900 к оси x).


Слайд 8

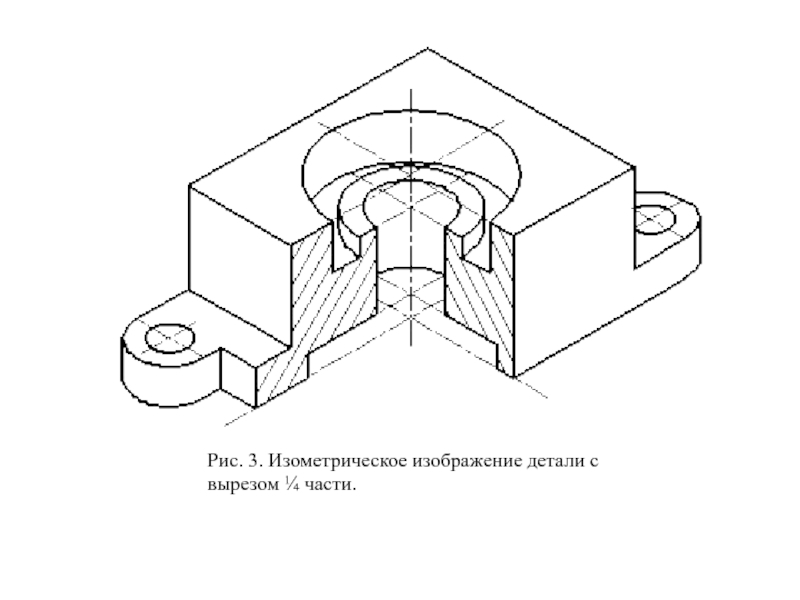

Рис. 3. Изометрическое изображение детали с вырезом ¼ части.
Текст слайда:

Рис. 3. Изометрическое изображение детали с вырезом ¼ части.


Слайд 9
Диметрическая проекцияПоложение аксонометрических осей приведено на рис.4.Рис.4
Текст слайда:

Диметрическая проекция

Положение аксонометрических осей приведено на рис.4.

Рис.4


Слайд 10
а) намечают точку О' - начало координат; проводят аксонометрическую ось z(вертикально); приняв за центр точку О', проводят слева дугу произвольного радиуса R, получают
Текст слайда:

а) намечают точку О' - начало координат; проводят аксонометрическую ось z(вертикально); приняв за центр точку О', проводят слева дугу произвольного радиуса R, получают точку А

б) приняв за центр точку А, проводят дугу R1 - 1,5R, получают точку В; приняв за центр точку В, проводят дугу тем же радиусом R1 и получают точку С  в) из точки О' проводят лучи через точки В и С. Эти лучи явятся аксонометрическими осями х' (7° 10') и у' (41° 25').

Порядок построения аксонометрических осей для диметрических проекций:


Слайд 11

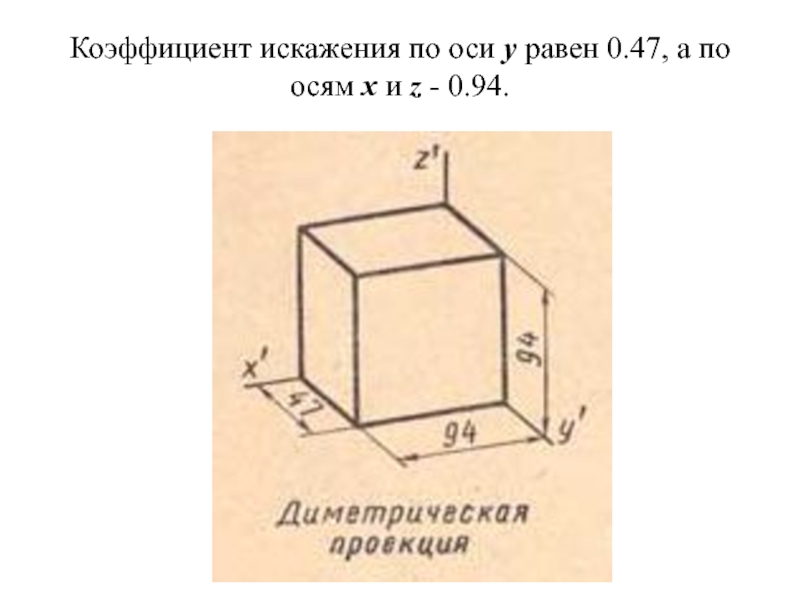

Коэффициент искажения по оси y равен 0.47, а по осям x и z - 0.94.
Текст слайда:

Коэффициент искажения по оси y равен 0.47, а по осям x и z - 0.94.


Слайд 12

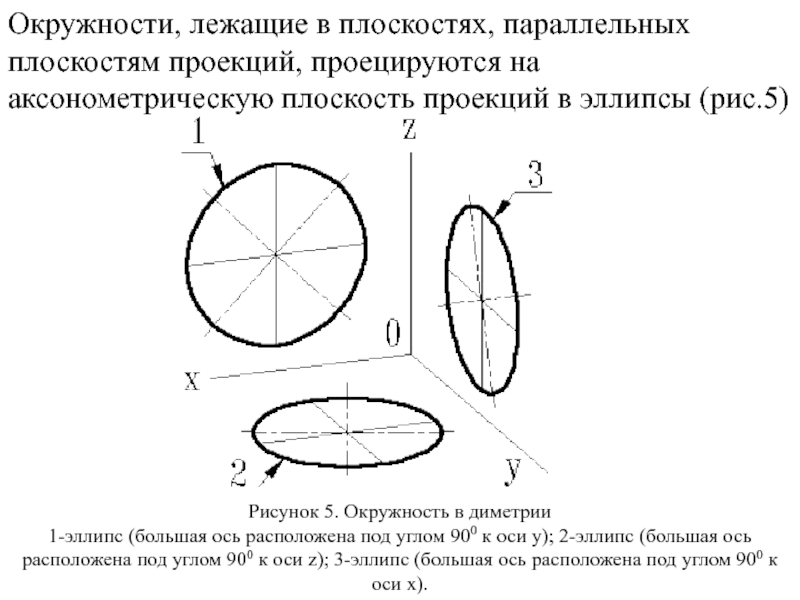

Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (рис.5)Рисунок 5. Окружность
Текст слайда:

Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (рис.5)

Рисунок 5. Окружность в диметрии
1-эллипс (большая ось расположена под углом 900 к оси y); 2-эллипс (большая ось расположена под углом 900 к оси z); 3-эллипс (большая ось расположена под углом 900 к оси x).


Слайд 13

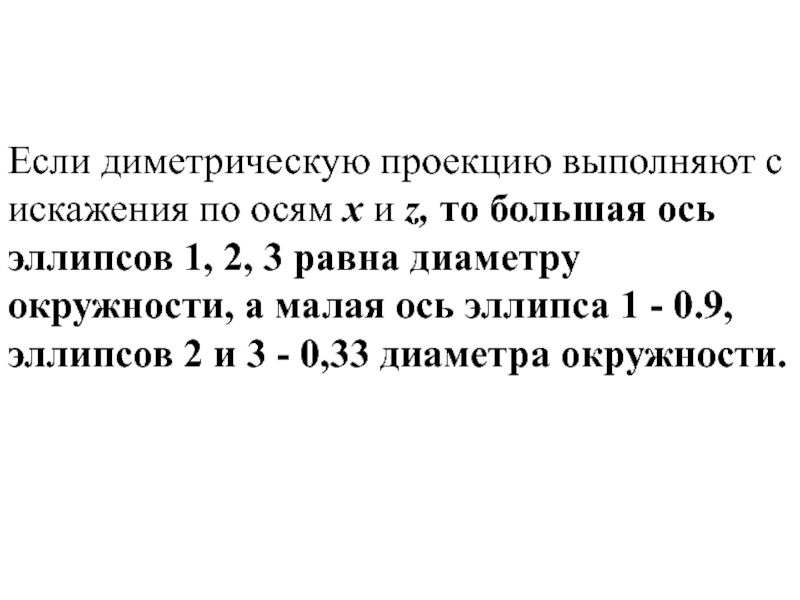

Если диметрическую проекцию выполняют с искажения по осям x и z, то большая ось эллипсов 1, 2, 3 равна диаметру окружности,
Текст слайда:

Если диметрическую проекцию выполняют с искажения по осям x и z, то большая ось эллипсов 1, 2, 3 равна диаметру окружности, а малая ось эллипса 1 - 0.9, эллипсов 2 и 3 - 0,33 диаметра окружности.


Слайд 14

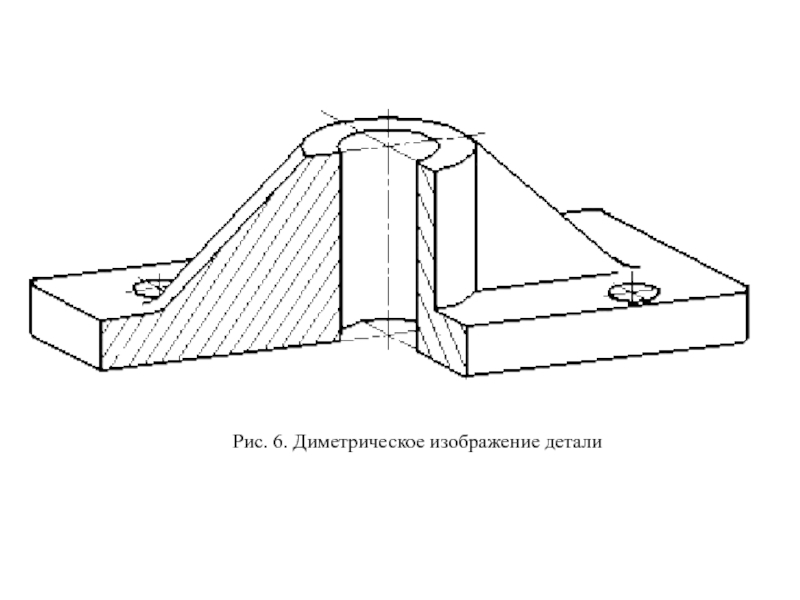

Рис. 6. Диметрическое изображение детали
Текст слайда:

Рис. 6. Диметрическое изображение детали


Слайд 15

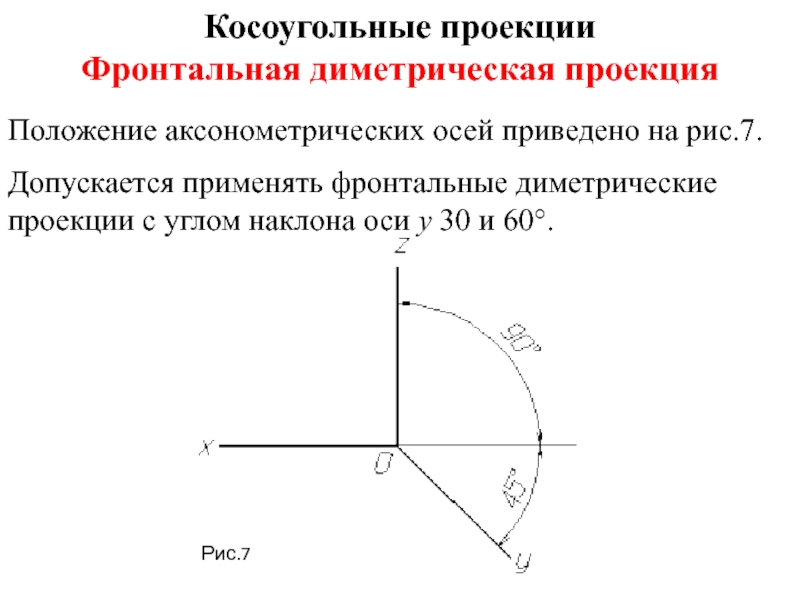

Косоугольные проекцииФронтальная диметрическая проекцияПоложение аксонометрических осей приведено на рис.7.Допускается применять фронтальные диметрические проекции с углом наклона оси у 30
Текст слайда:

Косоугольные проекции
Фронтальная диметрическая проекция

Положение аксонометрических осей приведено на рис.7.

Допускается применять фронтальные диметрические проекции с углом наклона оси у 30 и 60°.

Рис.7


Слайд 16
Коэффициент искажения по оси у равен 0,5, а по осям x и z-1.
Текст слайда:

Коэффициент искажения по оси у равен 0,5, а по осям x и z-1.


Слайд 17

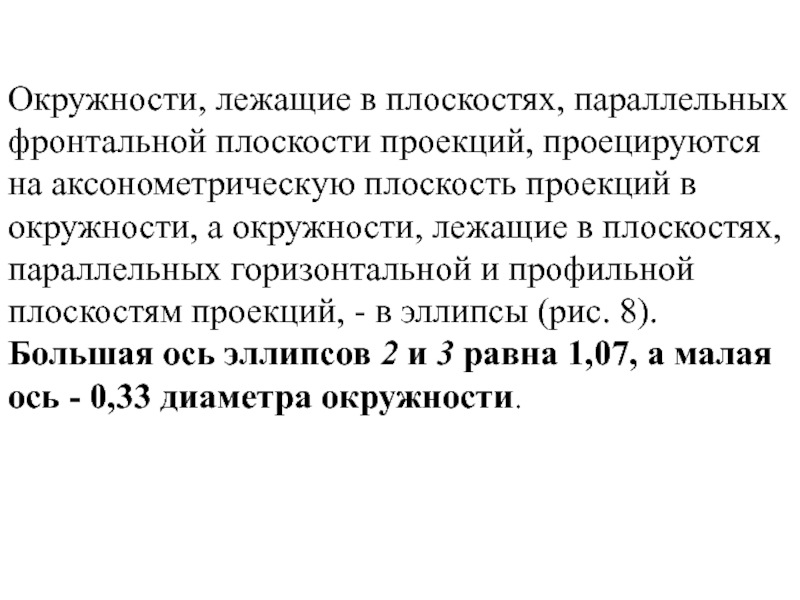

Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость проекций в окружности, а окружности,
Текст слайда:

Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость проекций в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций, - в эллипсы (рис. 8). Большая ось эллипсов 2 и 3 равна 1,07, а малая ось - 0,33 диаметра окружности.


Слайд 18
Рис.8. Изображение окружности на фронтальной диметрической проекции1-окружность;2-эллипс (большая ось расположена под углом 7014/ к оси x);  3.-эллипс (большая ось расположена
Текст слайда:

Рис.8. Изображение окружности на фронтальной диметрической проекции
1-окружность;2-эллипс (большая ось расположена под углом 7014/ к оси x);  3.-эллипс (большая ось расположена под углом 7014/  к оси z)


Слайд 20
Фронтальная  изометрическая  проекцияПоложение аксонометрических осей приведено на рис.10.Допускается применять фронтальные изометрические проекции с углом наклона оси у 30 и
Текст слайда:

Фронтальная  изометрическая  проекция
Положение аксонометрических осей приведено на рис.10.
Допускается применять фронтальные изометрические проекции с углом наклона оси у 30 и 60°.

Рис.10


Слайд 21

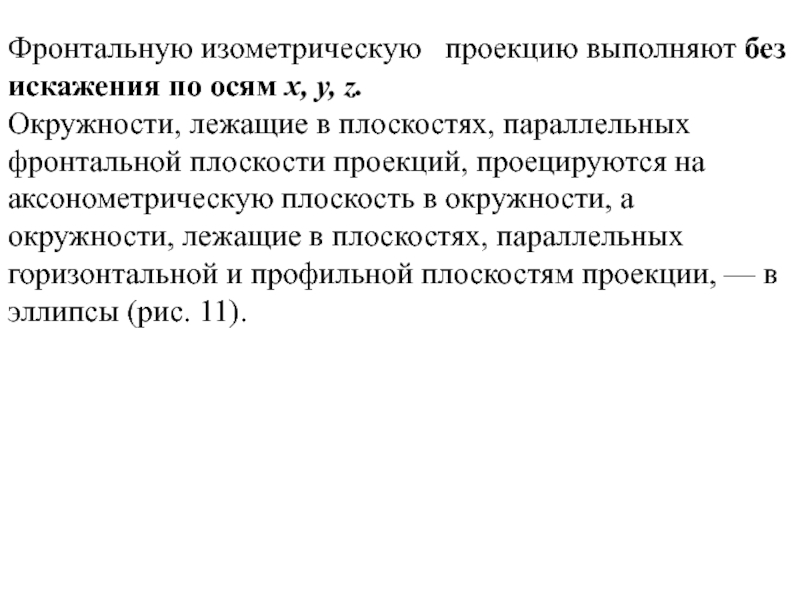

Фронтальную изометрическую   проекцию выполняют без искажения по осям х, у, z.Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций,
Текст слайда:

Фронтальную изометрическую   проекцию выполняют без искажения по осям х, у, z.
Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекции, — в эллипсы (рис. 11).


Слайд 22

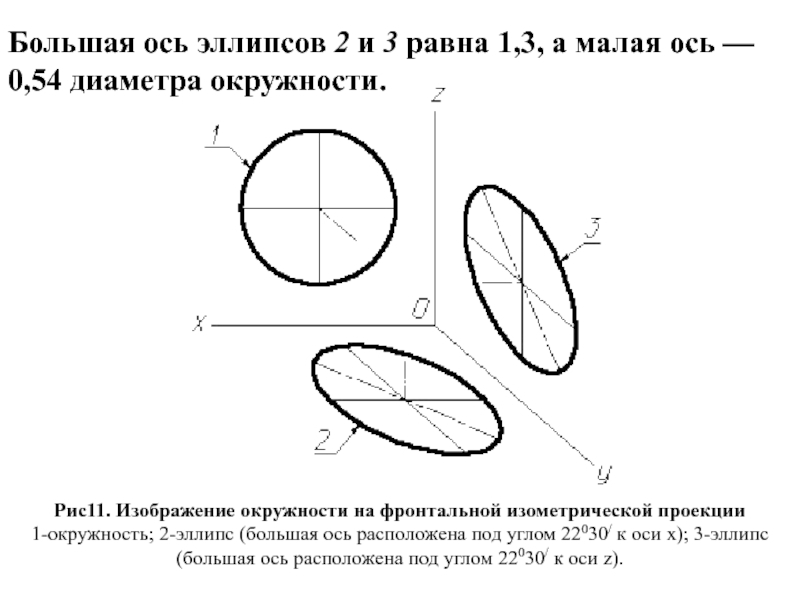

Большая ось эллипсов 2 и 3 равна 1,3, а малая ось — 0,54 диаметра окружности.Рис11. Изображение окружности на фронтальной изометрической проекции1-окружность;
Текст слайда:

Большая ось эллипсов 2 и 3 равна 1,3, а малая ось — 0,54 диаметра окружности.

Рис11. Изображение окружности на фронтальной изометрической проекции
1-окружность; 2-эллипс (большая ось расположена под углом 22030/ к оси x); 3-эллипс (большая ось расположена под углом 22030/ к оси z).


Слайд 23

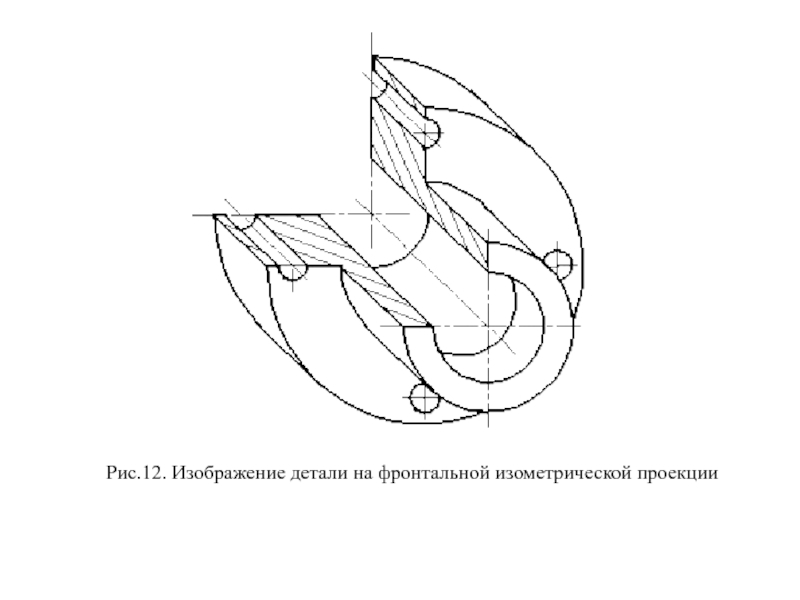

Рис.12. Изображение детали на фронтальной изометрической проекции
Текст слайда:

Рис.12. Изображение детали на фронтальной изометрической проекции


Слайд 24

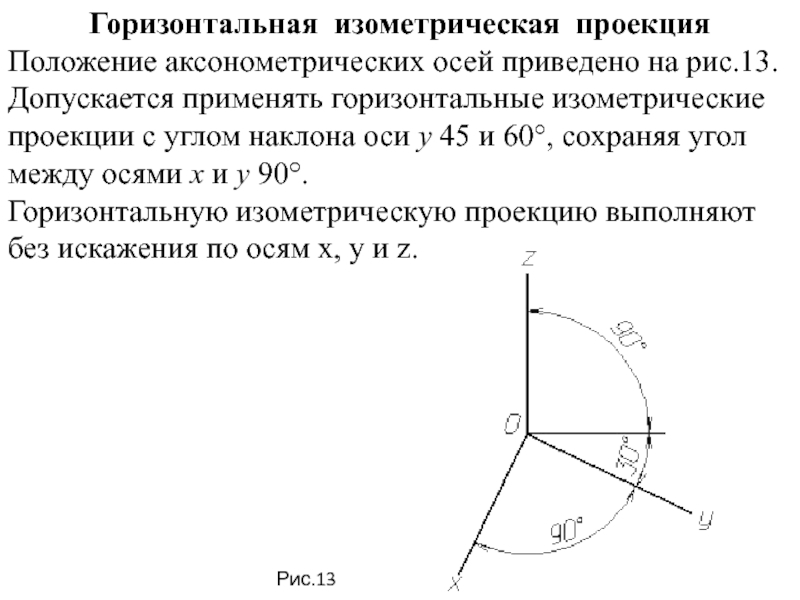

Горизонтальная  изометрическая  проекцияПоложение аксонометрических осей приведено на рис.13.Допускается применять горизонтальные изометрические проекции с углом наклона оси у 45 и
Текст слайда:

Горизонтальная  изометрическая  проекция
Положение аксонометрических осей приведено на рис.13.
Допускается применять горизонтальные изометрические проекции с углом наклона оси у 45 и 60°, сохраняя угол между осями х и у 90°.
Горизонтальную изометрическую проекцию выполняют без искажения по осям х, у и z.

Рис.13


Слайд 25

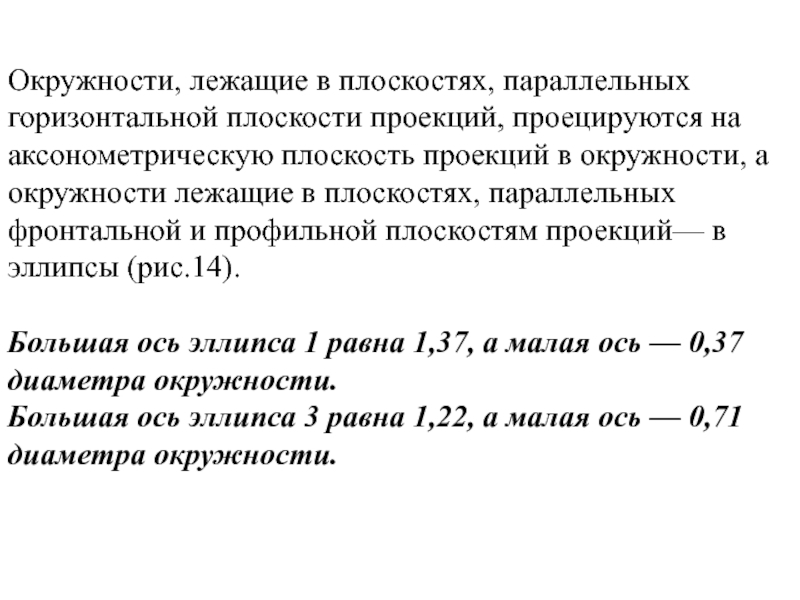

Окружности, лежащие в плоскостях, параллельных горизонтальной плоскости проекций, проецируются на аксонометрическую плоскость проекций в окружности, а окружности
Текст слайда:

Окружности, лежащие в плоскостях, параллельных горизонтальной плоскости проекций, проецируются на аксонометрическую плоскость проекций в окружности, а окружности лежащие в плоскостях, параллельных фронтальной и профильной плоскостям проекций— в эллипсы (рис.14).

Большая ось эллипса 1 равна 1,37, а малая ось — 0,37 диаметра окружности.
Большая ось эллипса 3 равна 1,22, а малая ось — 0,71 диаметра окружности.


Слайд 26

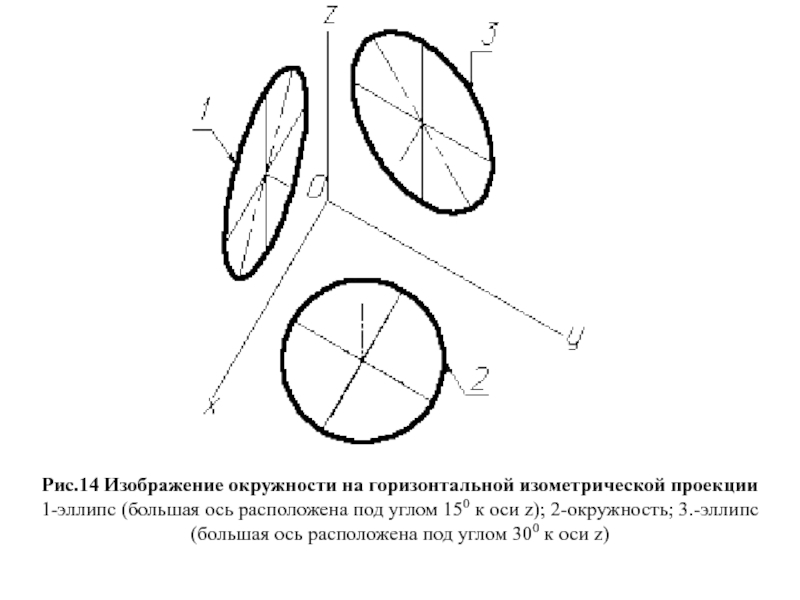

Рис.14 Изображение окружности на горизонтальной изометрической проекции1-эллипс (большая ось расположена под углом 150 к оси z); 2-окружность; 3.-эллипс (большая
Текст слайда:

Рис.14 Изображение окружности на горизонтальной изометрической проекции
1-эллипс (большая ось расположена под углом 150 к оси z); 2-окружность; 3.-эллипс (большая ось расположена под углом 300 к оси z)


Слайд 27
Рис.15 Изображение детали на горизонтальной изометрической проекции
Текст слайда:

Рис.15 Изображение детали на горизонтальной изометрической проекции


Слайд 28

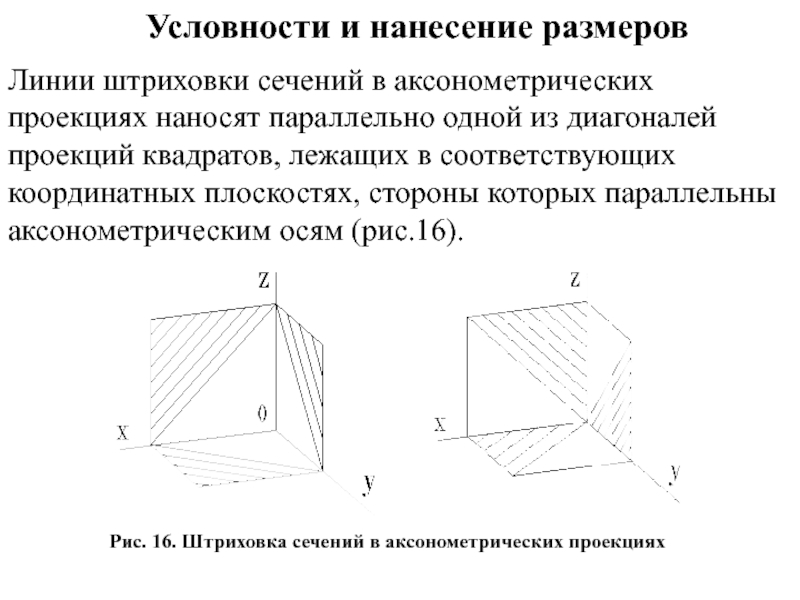

Условности и нанесение размеровЛинии штриховки сечений в аксонометрических проекциях наносят параллельно одной из диагоналей проекций квадратов, лежащих в
Текст слайда:

Условности и нанесение размеров

Линии штриховки сечений в аксонометрических проекциях наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям (рис.16).

Рис. 16. Штриховка сечений в аксонометрических проекциях


Слайд 29

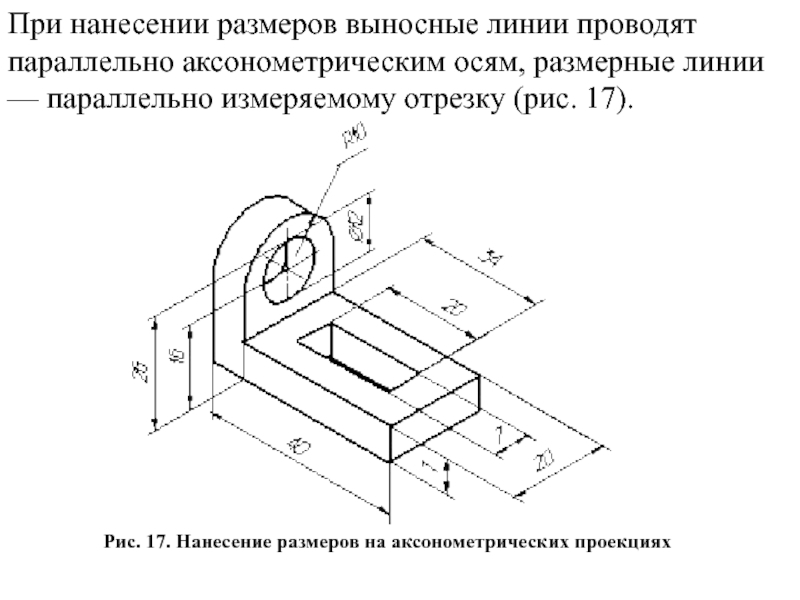

При нанесении размеров выносные линии проводят параллельно аксонометрическим осям, размерные линии — параллельно измеряемому отрезку (рис. 17).Рис. 17. Нанесение
Текст слайда:

При нанесении размеров выносные линии проводят параллельно аксонометрическим осям, размерные линии — параллельно измеряемому отрезку (рис. 17).

Рис. 17. Нанесение размеров на аксонометрических проекциях


Слайд 30

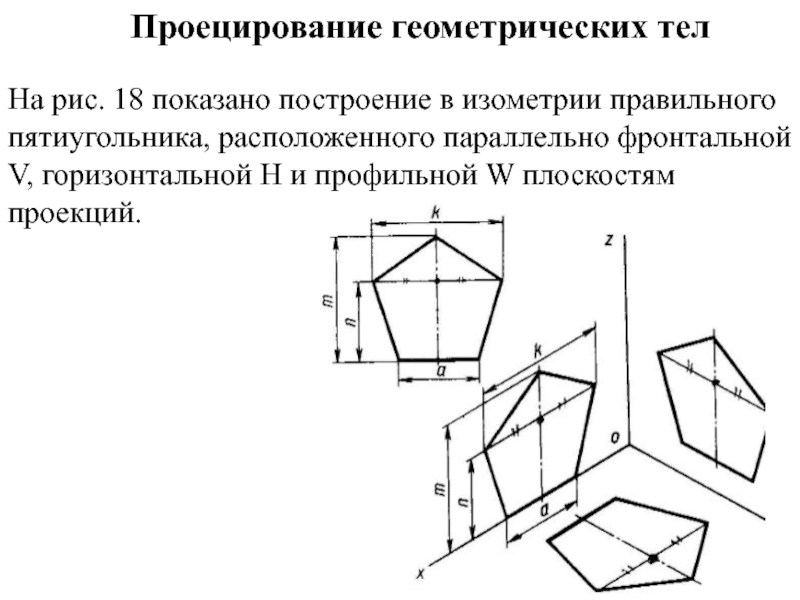

Проецирование геометрических телНа рис. 18 показано построение в изометрии правильного пятиугольника, расположенного параллельно фронтальной V, горизонтальной Н
Текст слайда:

Проецирование геометрических тел

На рис. 18 показано построение в изометрии правильного пятиугольника, расположенного параллельно фронтальной V, горизонтальной Н и профильной W плоскостям проекций.


Слайд 31
На учебных чертежах вместо эллипсов рекомендуется применять овалы, очерченные дугами окружностей.
Текст слайда:

На учебных чертежах вместо эллипсов рекомендуется применять овалы, очерченные дугами окружностей.


Слайд 33

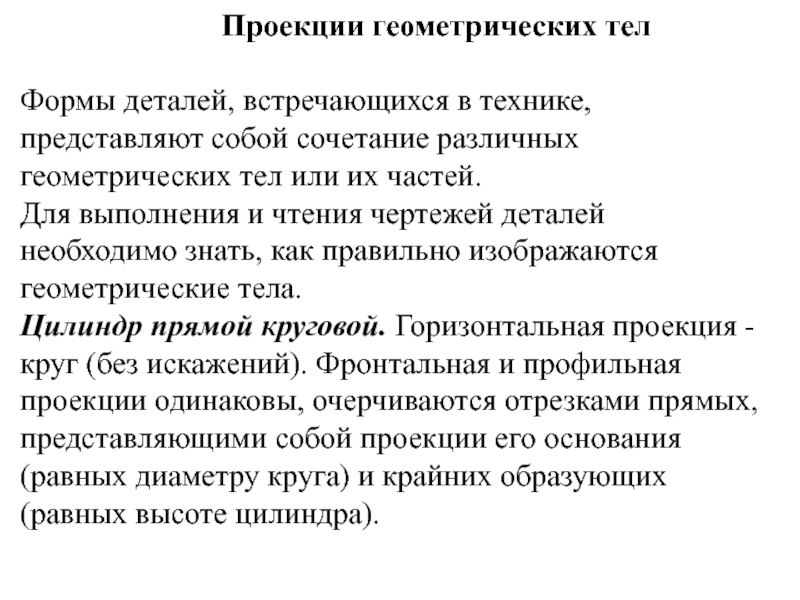

Проекции геометрических телФормы деталей, встречающихся в технике, представляют собой сочетание различных геометрических тел или их частей.Для выполнения
Текст слайда:

Проекции геометрических тел

Формы деталей, встречающихся в технике, представляют собой сочетание различных геометрических тел или их частей.
Для выполнения и чтения чертежей деталей необходимо знать, как правильно изображаются геометрические тела.
Цилиндр прямой круговой. Горизонтальная проекция - круг (без искажений). Фронтальная и профильная проекции одинаковы, очерчиваются отрезками прямых, представляющими собой проекции его основания (равных диаметру круга) и крайних образующих (равных высоте цилиндра).


Слайд 34
Конус прямой круговой. Горизонтальная проекция – круг с диаметром, равным диаметру основания конуса. Две другие проекции конуса
Текст слайда:

Конус прямой круговой. Горизонтальная проекция – круг с диаметром, равным диаметру основания конуса. Две другие проекции конуса – равнобедренные треугольники, высота которых равна высоте конуса.
Шар – все проекции – круги. Диаметр их равен диаметру шара.
Куб – все три проекции одинаковы – квадраты. Размеры куба определяют три измерения: длина, ширина и высота, равные между собой.


Слайд 35

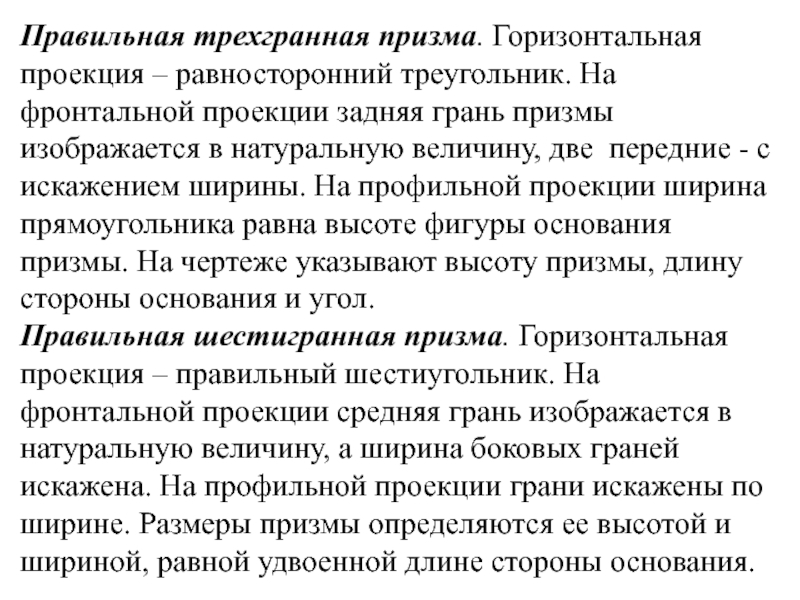

Правильная трехгранная призма. Горизонтальная проекция – равносторонний треугольник. На фронтальной проекции задняя грань призмы изображается в натуральную
Текст слайда:

Правильная трехгранная призма. Горизонтальная проекция – равносторонний треугольник. На фронтальной проекции задняя грань призмы изображается в натуральную величину, две передние - с искажением ширины. На профильной проекции ширина прямоугольника равна высоте фигуры основания призмы. На чертеже указывают высоту призмы, длину стороны основания и угол.
Правильная шестигранная призма. Горизонтальная проекция – правильный шестиугольник. На фронтальной проекции средняя грань изображается в натуральную величину, а ширина боковых граней искажена. На профильной проекции грани искажены по ширине. Размеры призмы определяются ее высотой и шириной, равной удвоенной длине стороны основания.


Слайд 36

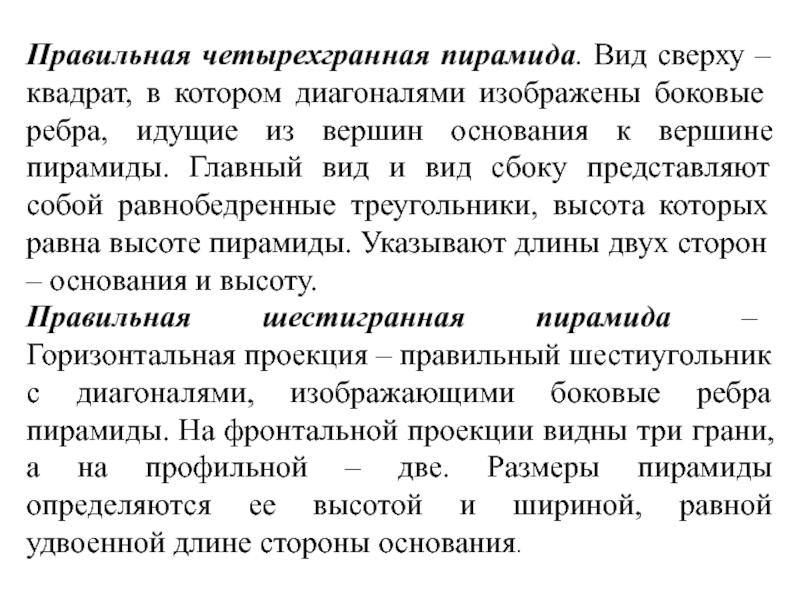

Правильная четырехгранная пирамида. Вид сверху – квадрат, в котором диагоналями изображены боковые ребра, идущие из вершин основания
Текст слайда:

Правильная четырехгранная пирамида. Вид сверху – квадрат, в котором диагоналями изображены боковые ребра, идущие из вершин основания к вершине пирамиды. Главный вид и вид сбоку представляют собой равнобедренные треугольники, высота которых равна высоте пирамиды. Указывают длины двух сторон – основания и высоту.
Правильная шестигранная пирамида – Горизонтальная проекция – правильный шестиугольник с диагоналями, изображающими боковые ребра пирамиды. На фронтальной проекции видны три грани, а на профильной – две. Размеры пирамиды определяются ее высотой и шириной, равной удвоенной длине стороны основания.
