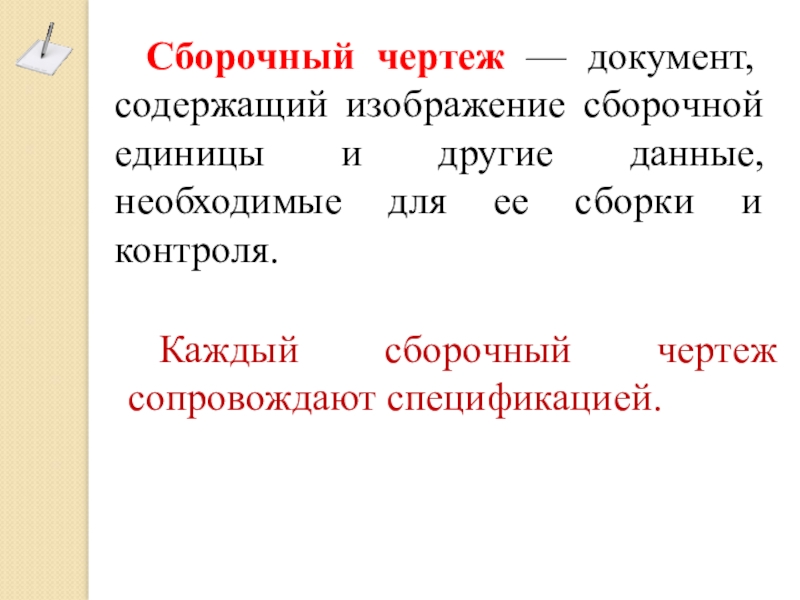

необходимые для ее сборки и контроля.

Каждый сборочный чертеж сопровождают спецификацией.

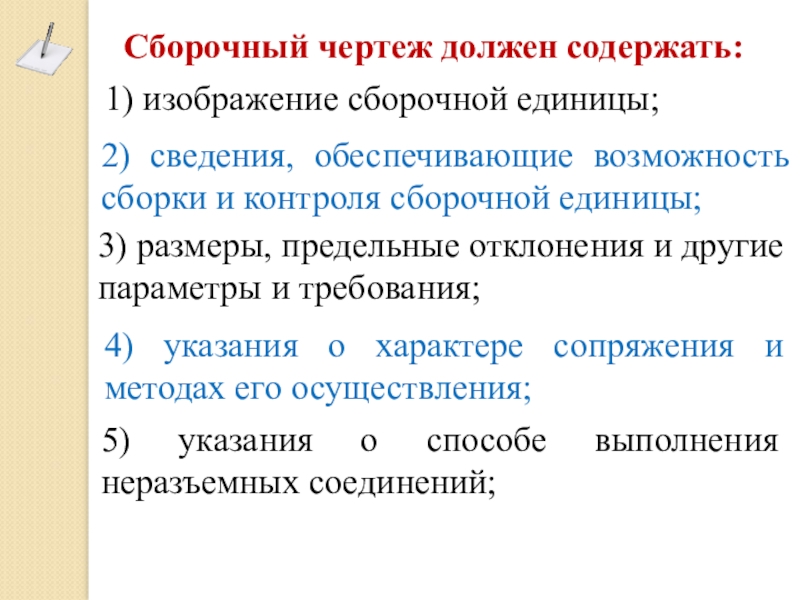

сборочной единицы;

2) сведения, обеспечивающие возможность сборки и контроля сборочной единицы;

3) размеры, предельные отклонения и другие параметры и требования;

4) указания о характере сопряжения и методах его осуществления;

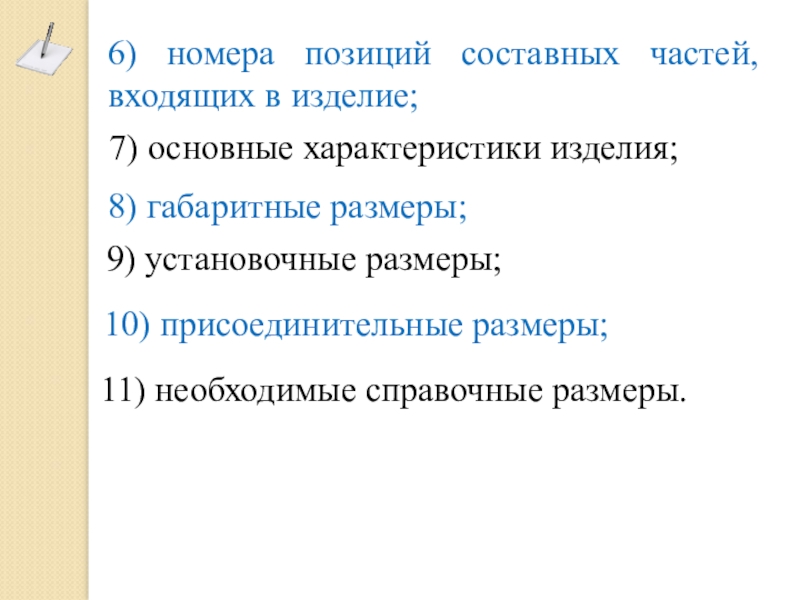

основные характеристики изделия;

8) габаритные размеры;

9) установочные размеры;

10) присоединительные размеры;

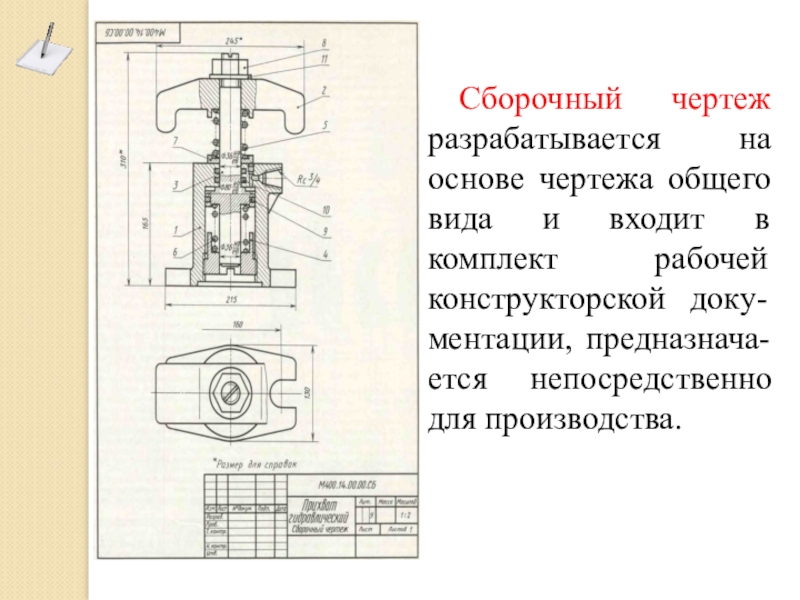

комплект рабочей конструкторской доку-ментации, предназнача-ется непосредственно для производства.

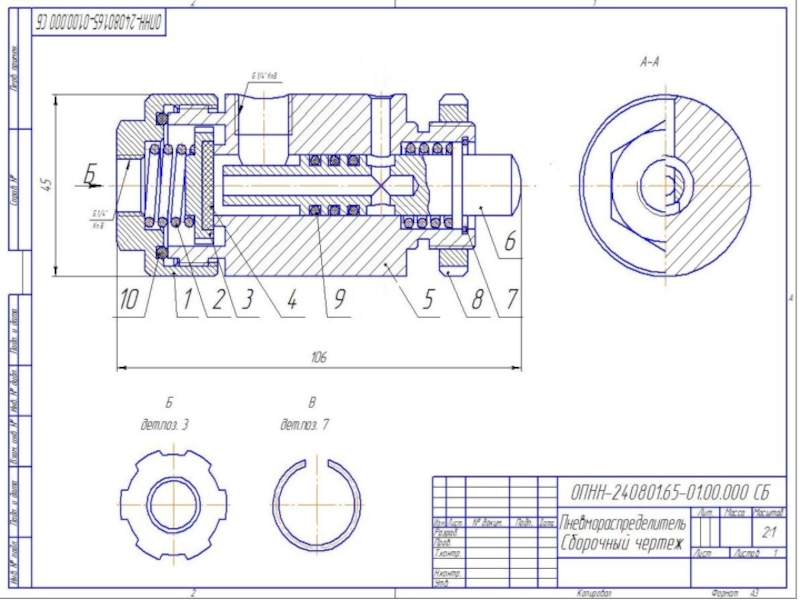

На сборочном чертеже все составные части изделия нумеруют в соответствии с номерами позиций, указанными в спецификации.

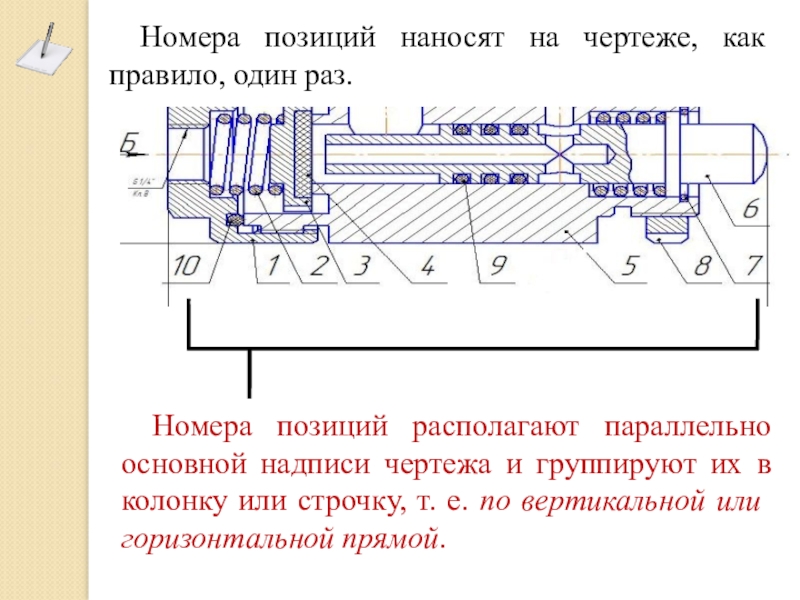

Номера позиций на сборочном чертеже наносят на полках линий-выносок, проводимых от изображений составных частей.

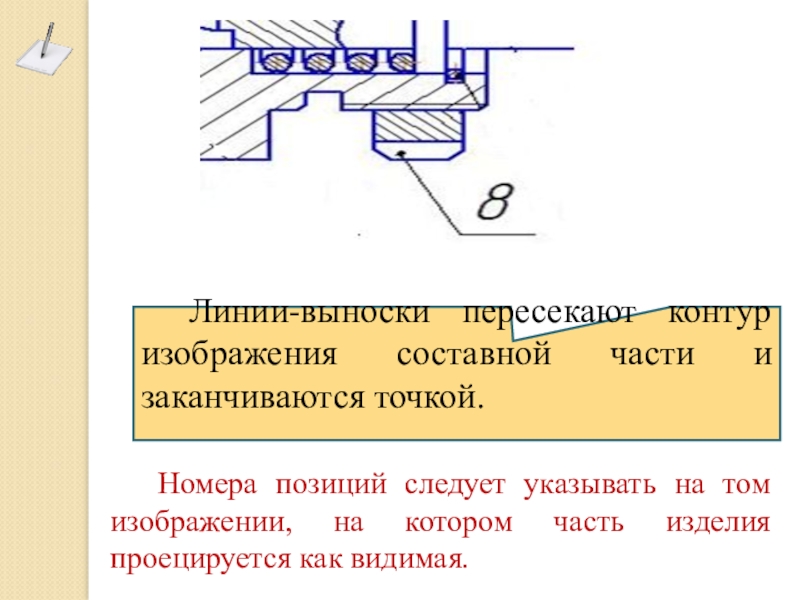

следует указывать на том изображении, на котором часть изделия проецируется как видимая.

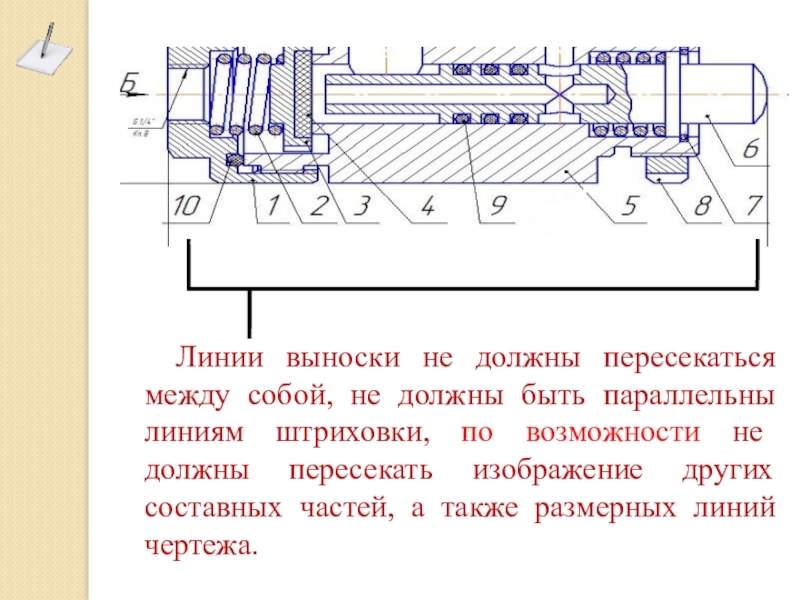

линиям штриховки, по возможности не должны пересекать изображение других составных частей, а также размерных линий чертежа.

располагают параллельно основной надписи чертежа и группируют их в колонку или строчку, т. е. по вертикальной или горизонтальной прямой.

размера шрифта размерных чисел в 1,5 раза.

неразъемных.

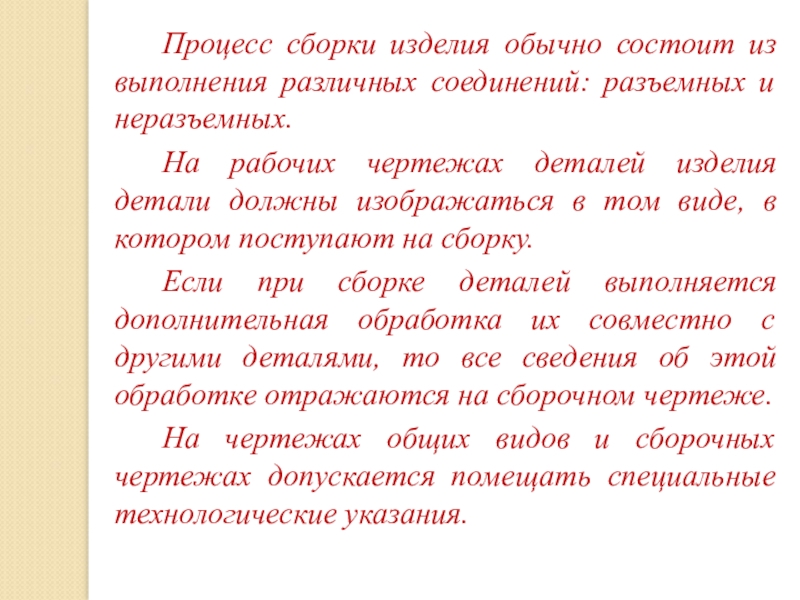

На рабочих чертежах деталей изделия детали должны изображаться в том виде, в котором поступают на сборку.

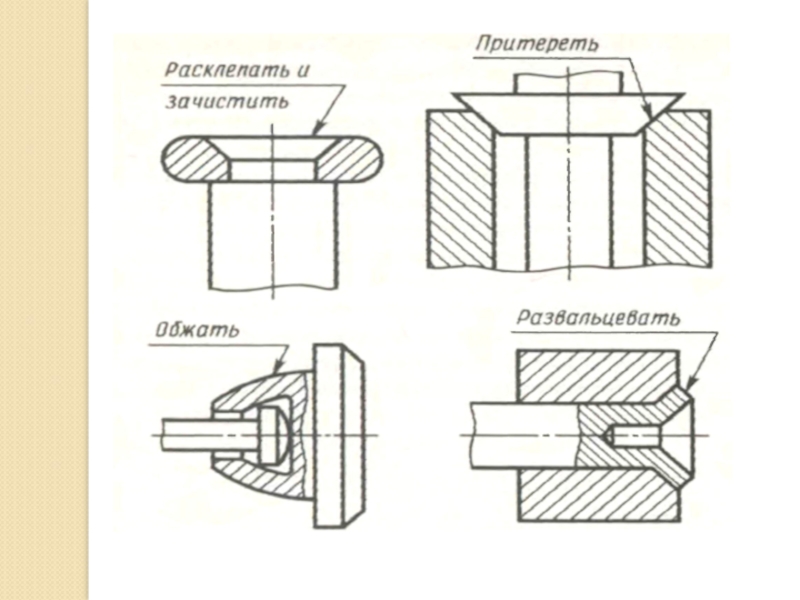

Если при сборке деталей выполняется дополнительная обработка их совместно с другими деталями, то все сведения об этой обработке отражаются на сборочном чертеже.
На чертежах общих видов и сборочных чертежах допускается помещать специальные технологические указания.

и более частей.

Составляют спецификацию на каждую сборочную единицу.

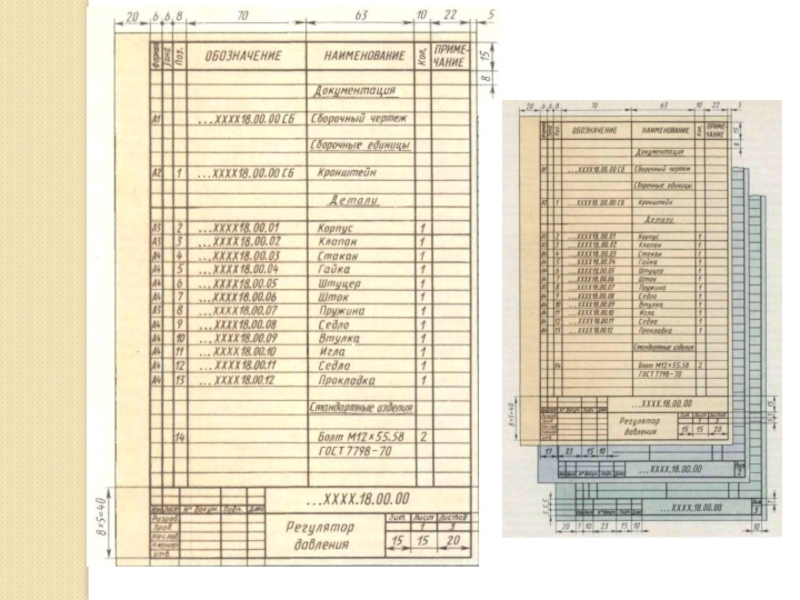

Спецификация выполняется и оформляется на отдельных листах формата А4.

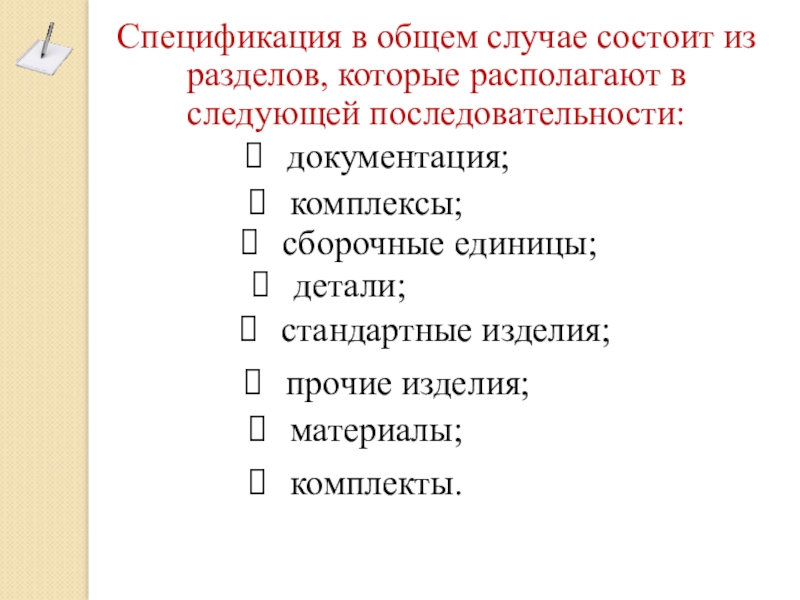

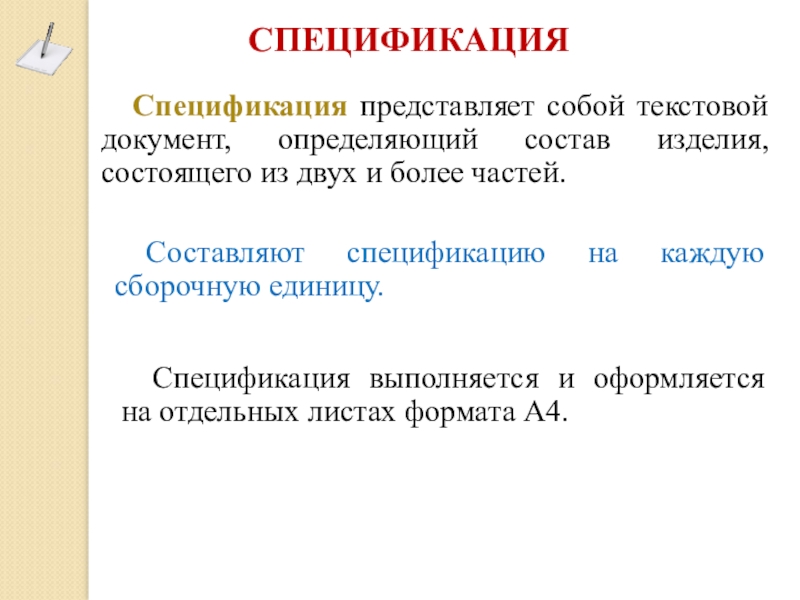

СПЕЦИФИКАЦИЯ

последовательности:

документация;

комплексы;

сборочные единицы;

детали;

стандартные изделия;

прочие изделия;

материалы;

комплекты.

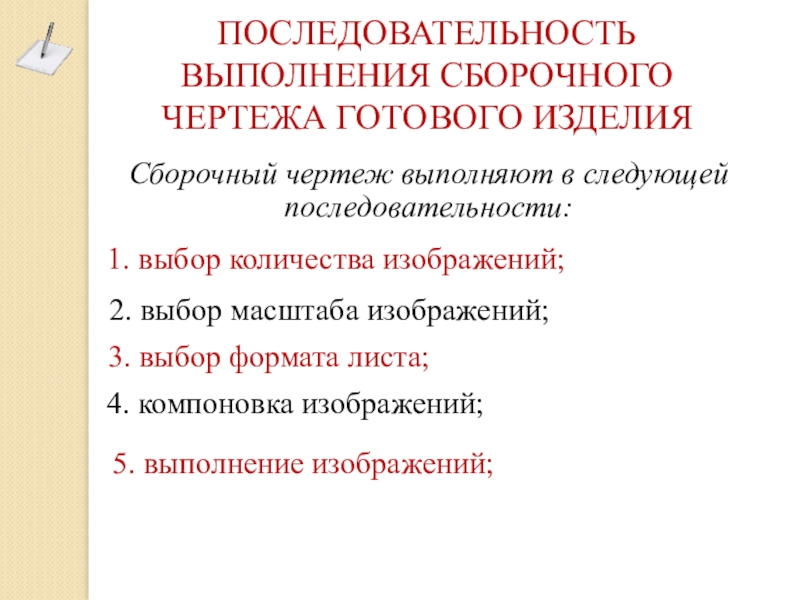

компоновка изображений;

1. выбор количества изображений;

2. выбор масштаба изображений;

3. выбор формата листа;

5. выполнение изображений;

материала;

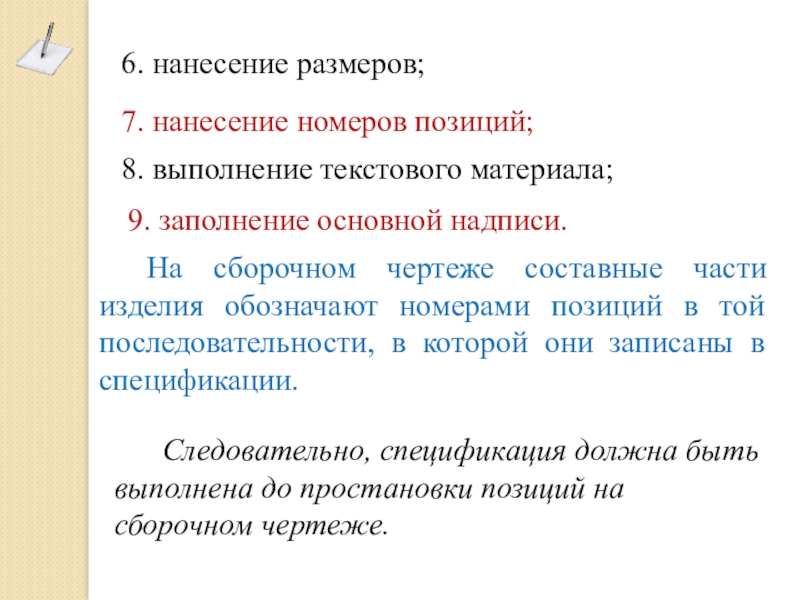

На сборочном чертеже составные части изделия обозначают номерами позиций в той последовательности, в которой они записаны в спецификации.

Следовательно, спецификация должна быть выполнена до простановки позиций на сборочном чертеже.
