Презентация, доклад по ИГ: Виды

называют видом.
По содержанию и характеру выполнения виды разделяются на основные, дополнительные и местные.

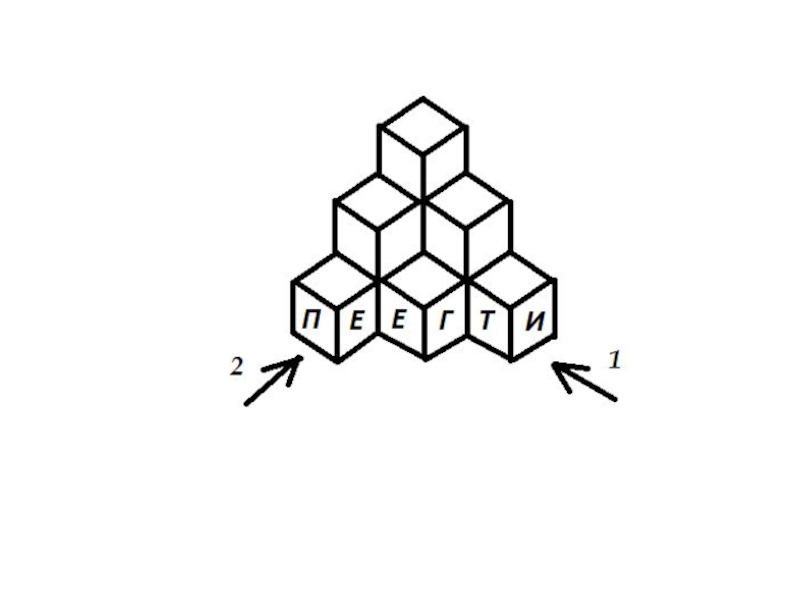

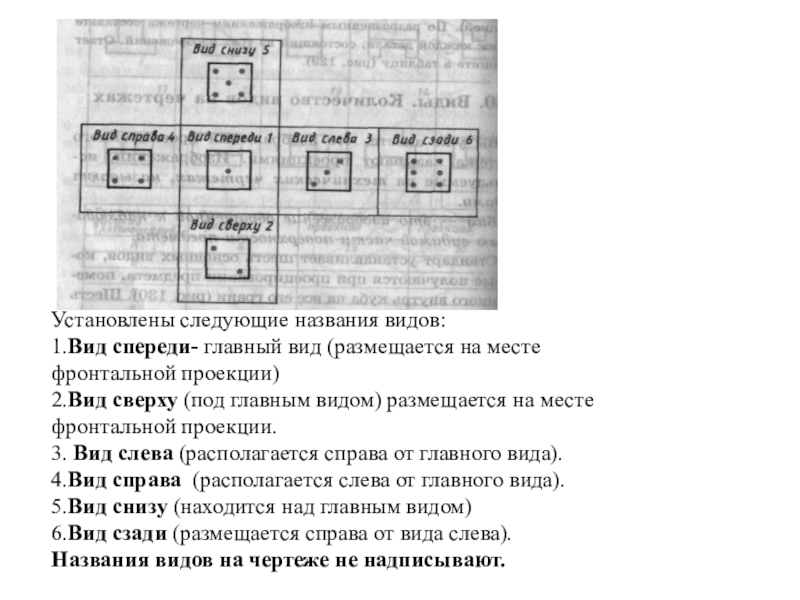

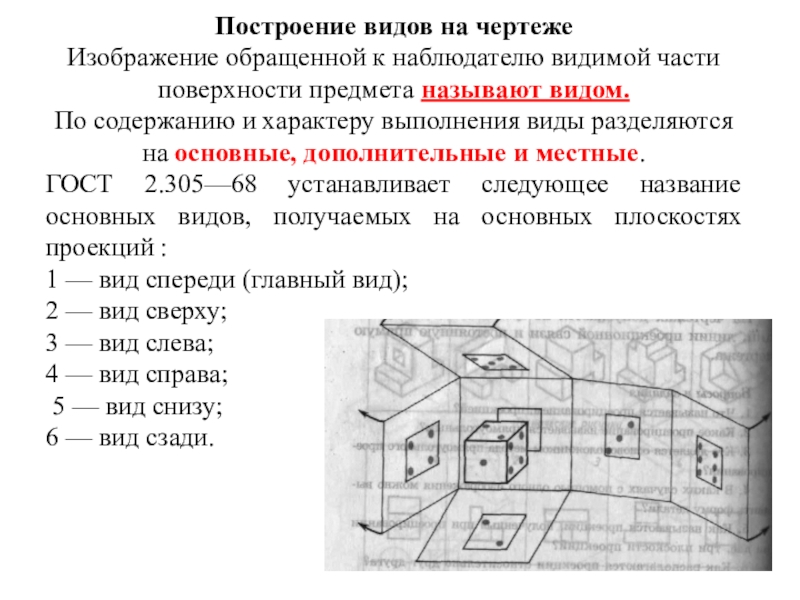

ГОСТ 2.305—68 устанавливает следующее название основных видов, получаемых на основных плоскостях проекций :
1 — вид спереди (главный вид);
2 — вид сверху;
3 — вид слева;
4 — вид справа;
5 — вид снизу;
6 — вид сзади.

проекции)
2.Вид сверху (под главным видом) размещается на месте фронтальной проекции.
3. Вид слева (располагается справа от главного вида).
4.Вид справа (располагается слева от главного вида).
5.Вид снизу (находится над главным видом)
6.Вид сзади (размещается справа от вида слева).

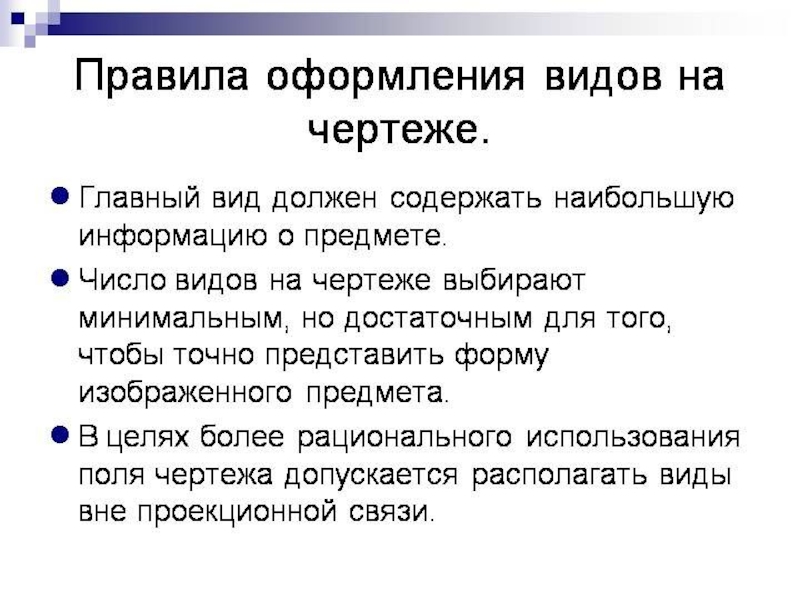

Названия видов на чертеже не надписывают.

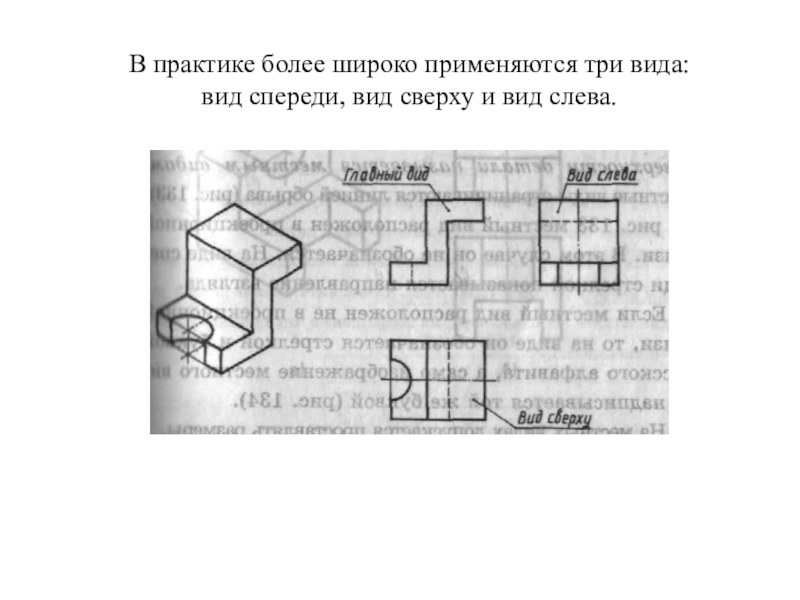

и вид слева.

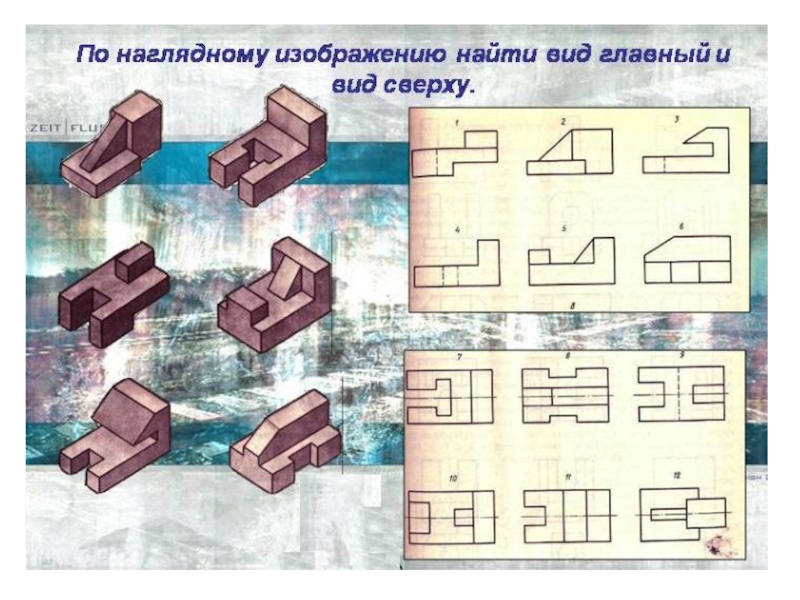

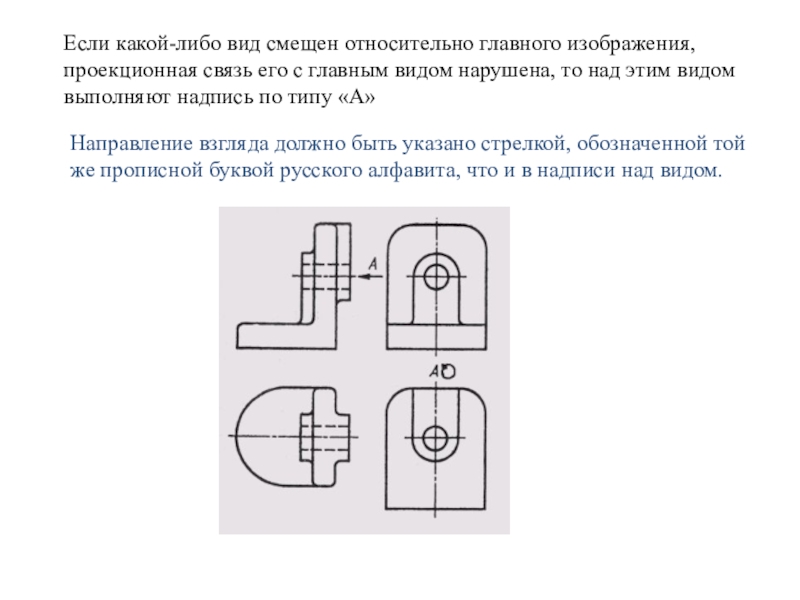

главным видом нарушена, то над этим видом выполняют надпись по типу «А»

Направление взгляда должно быть указано стрелкой, обозначенной той же прописной буквой русского алфавита, что и в надписи над видом.

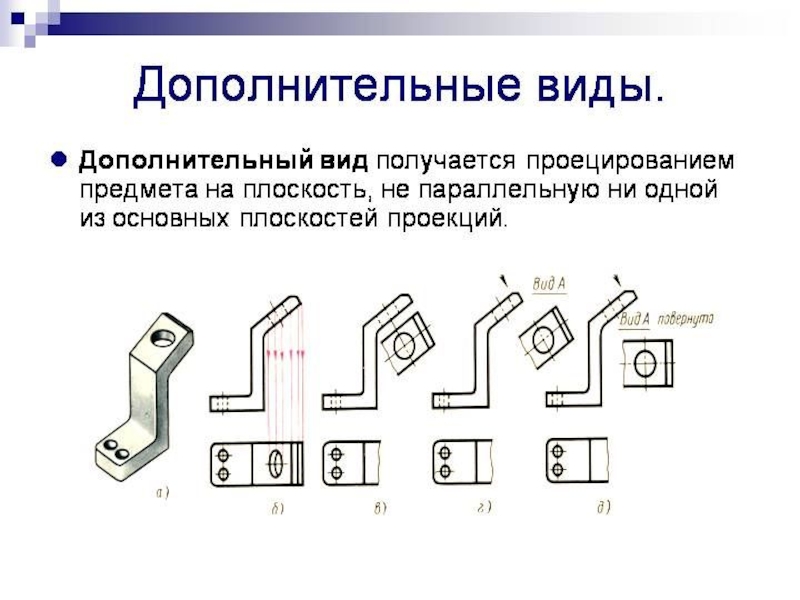

плоскость проекций, не параллельную основным плоскостям.

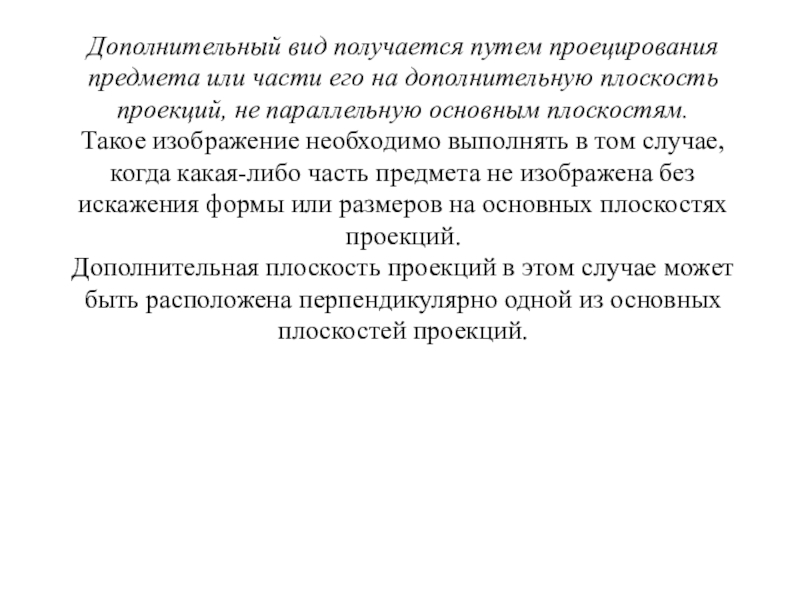

Такое изображение необходимо выполнять в том случае, когда какая-либо часть предмета не изображена без искажения формы или размеров на основных плоскостях проекций.
Дополнительная плоскость проекций в этом случае может быть расположена перпендикулярно одной из основных плоскостей проекций.

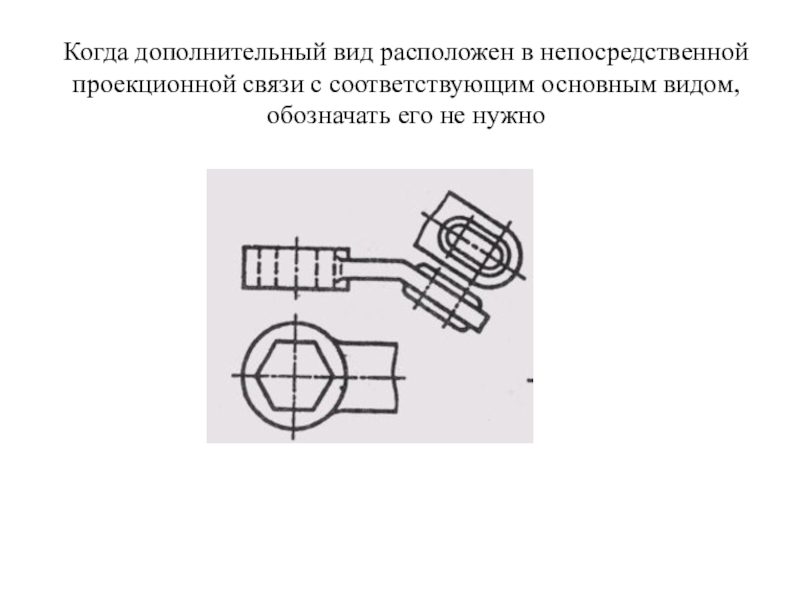

видом, обозначать его не нужно

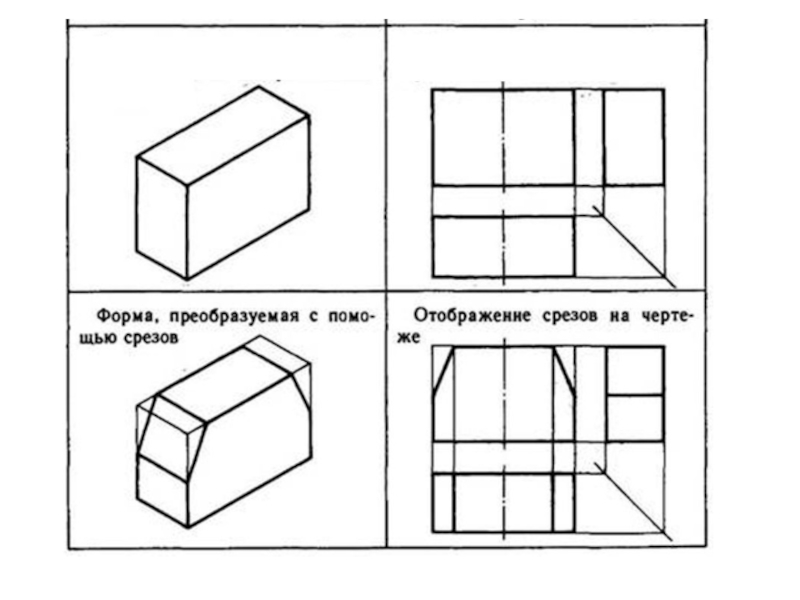

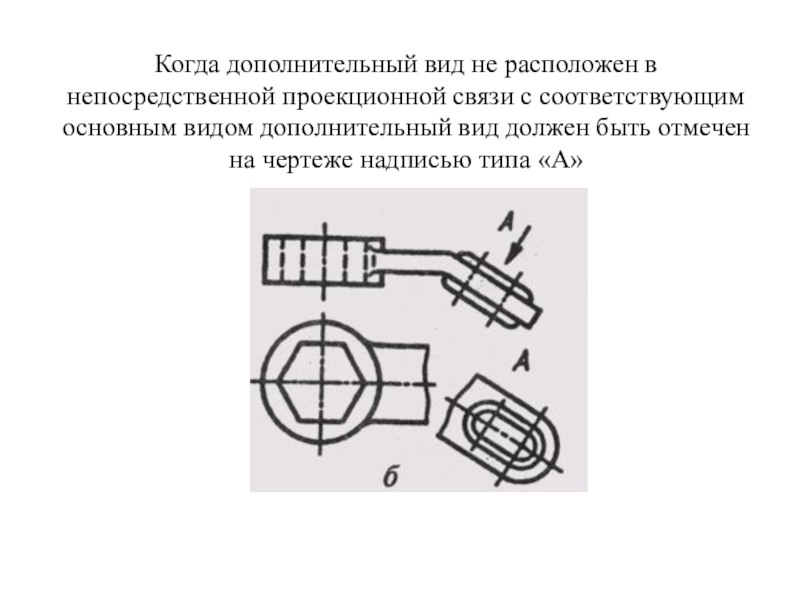

основным видом дополнительный вид должен быть отмечен на чертеже надписью типа «А»

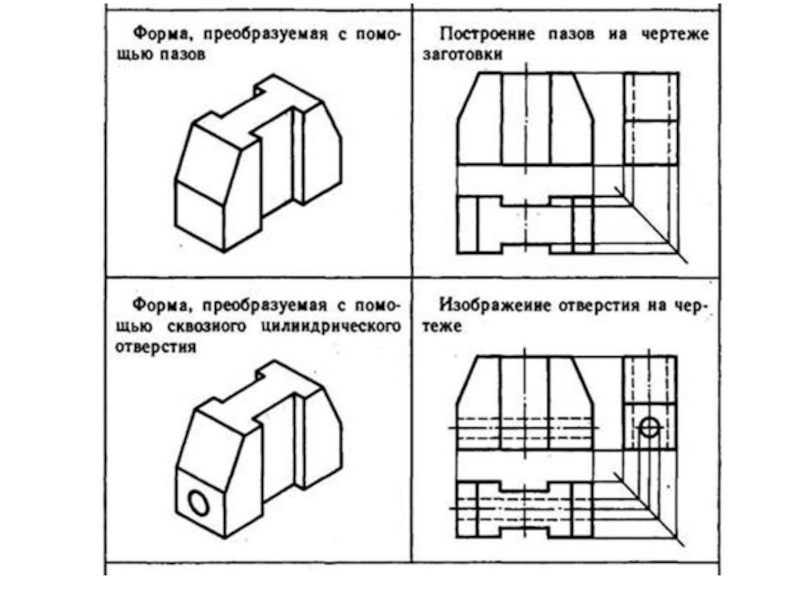

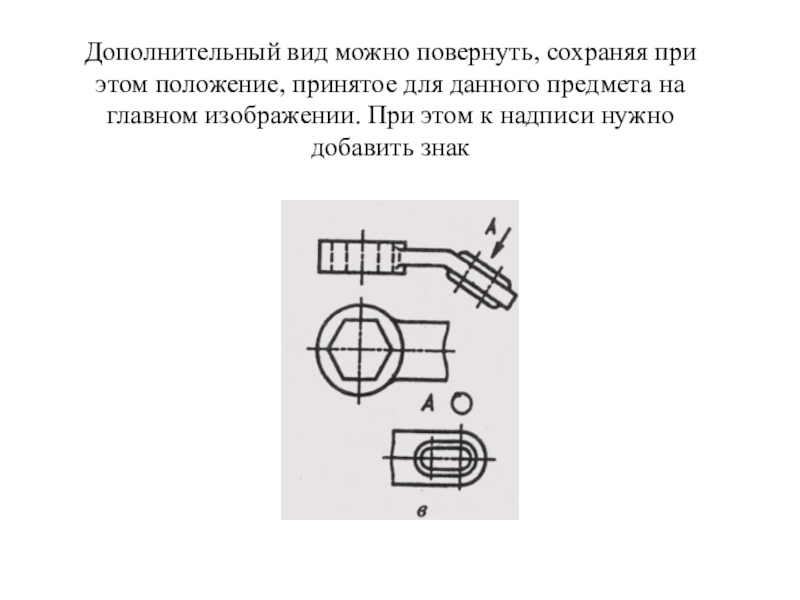

предмета на главном изображении. При этом к надписи нужно добавить знак

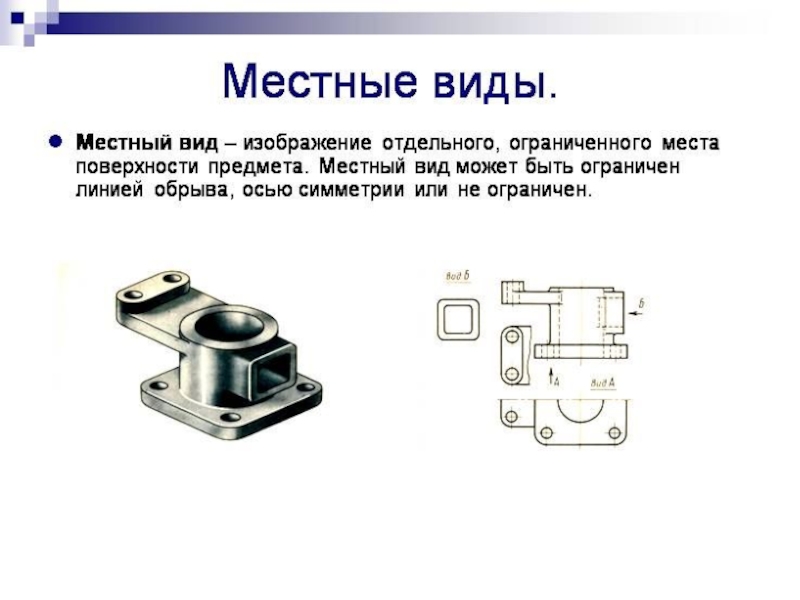

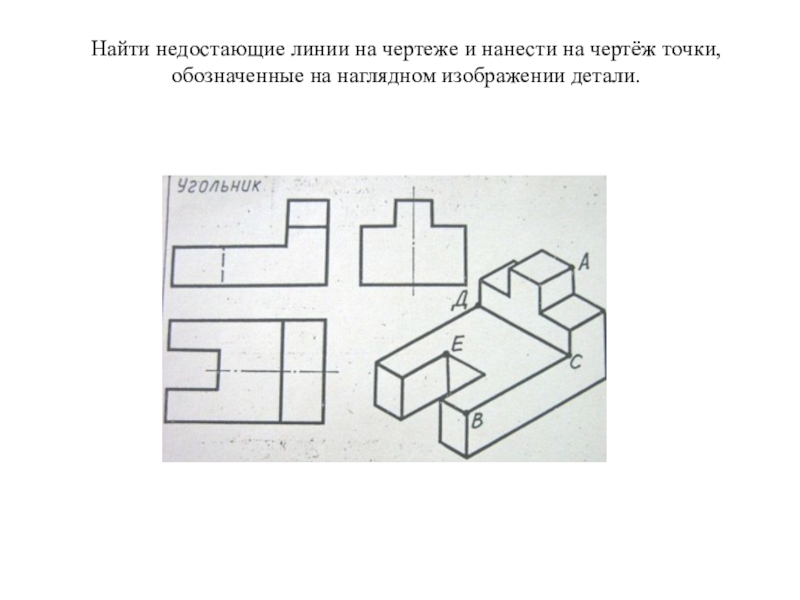

на наглядном изображении детали.
