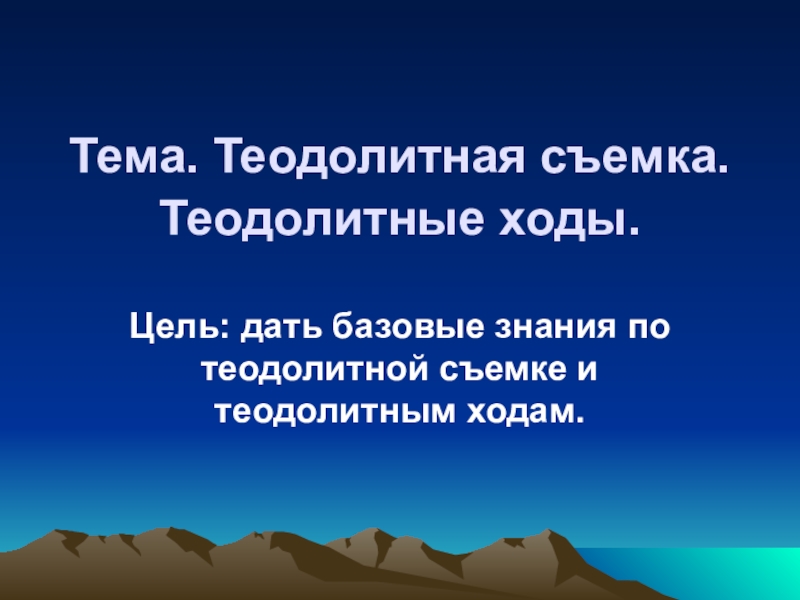

Презентация, доклад по геодезии на тему Теодолитная съемка

съемке и теодолитным ходам.

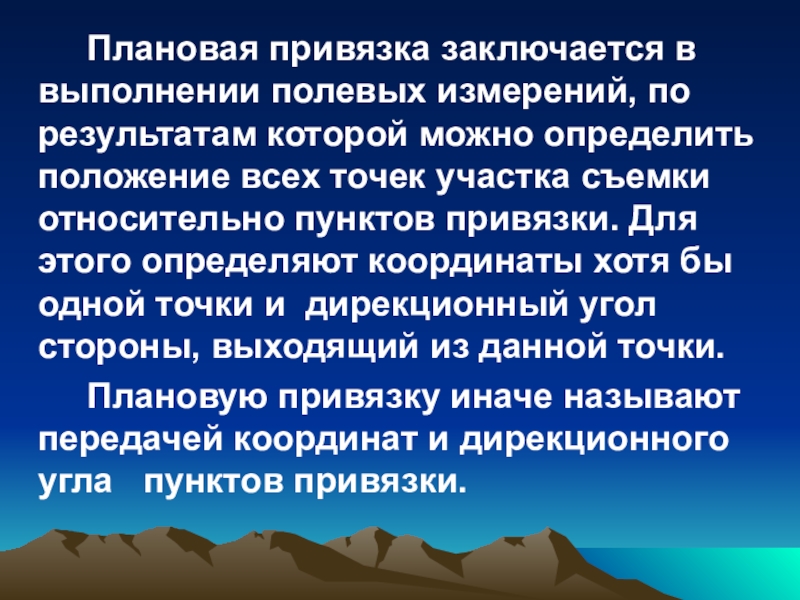

по результатам которой можно определить положение всех точек участка съемки относительно пунктов привязки. Для этого определяют координаты хотя бы одной точки и дирекционный угол стороны, выходящий из данной точки.
Плановую привязку иначе называют передачей координат и дирекционного угла пунктов привязки.

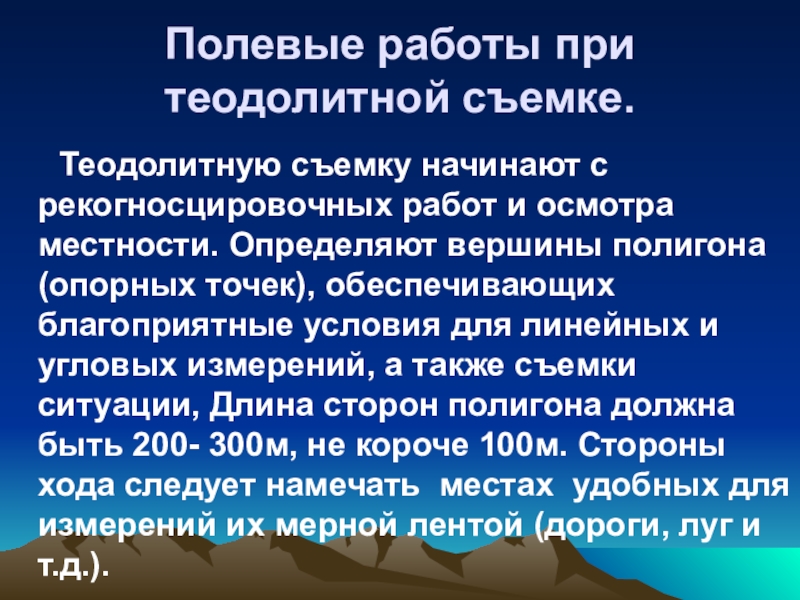

рекогносцировочных работ и осмотра местности. Определяют вершины полигона (опорных точек), обеспечивающих благоприятные условия для линейных и угловых измерений, а также съемки ситуации, Длина сторон полигона должна быть 200- 300м, не короче 100м. Стороны хода следует намечать местах удобных для измерений их мерной лентой (дороги, луг и т.д.).

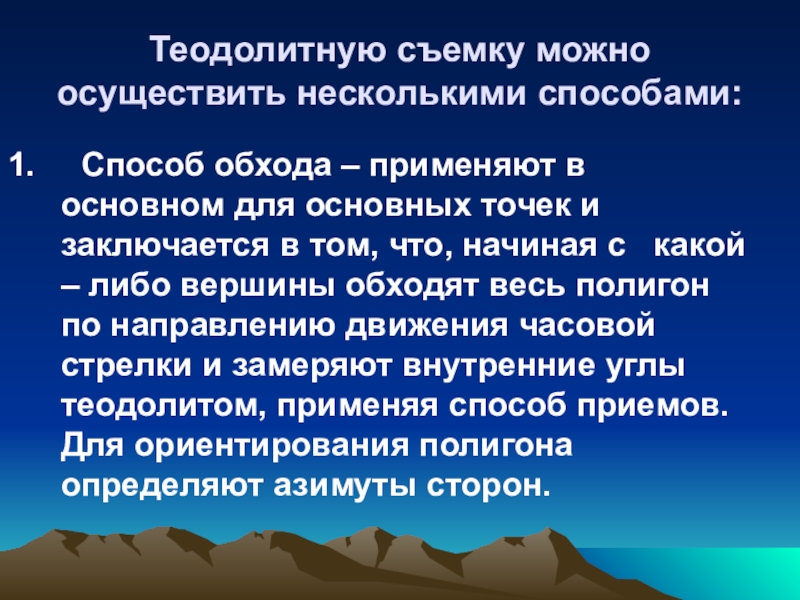

применяют в основном для основных точек и заключается в том, что, начиная с какой – либо вершины обходят весь полигон по направлению движения часовой стрелки и замеряют внутренние углы теодолитом, применяя способ приемов. Для ориентирования полигона определяют азимуты сторон.

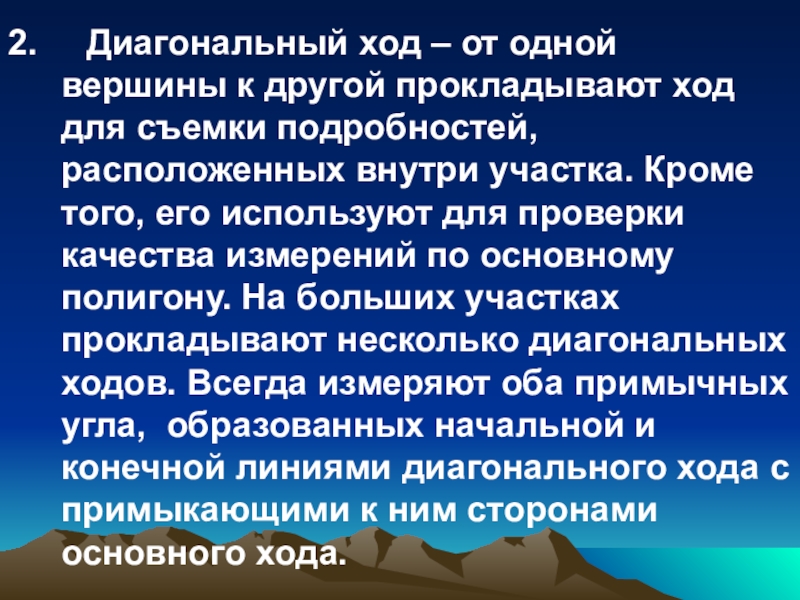

прокладывают ход для съемки подробностей, расположенных внутри участка. Кроме того, его используют для проверки качества измерений по основному полигону. На больших участках прокладывают несколько диагональных ходов. Всегда измеряют оба примычных угла, образованных начальной и конечной линиями диагонального хода с примыкающими к ним сторонами основного хода.

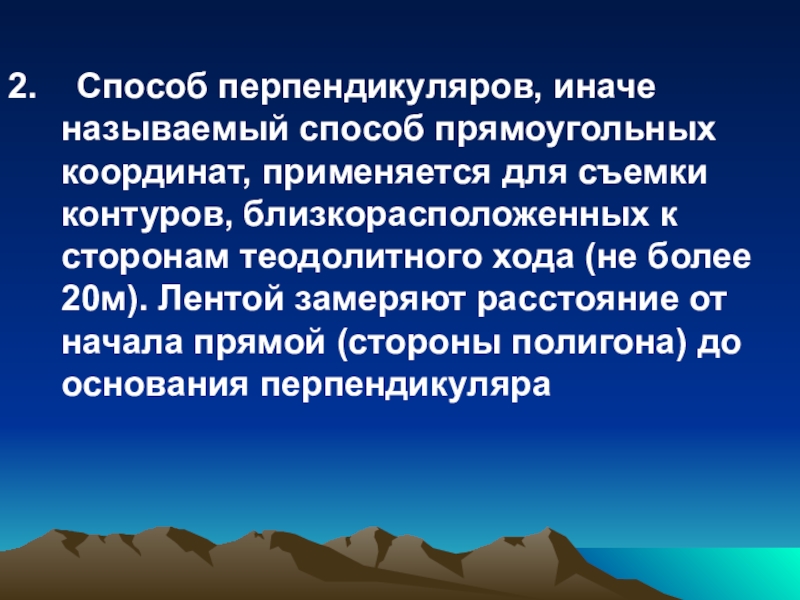

съемки контуров, близкорасположенных к сторонам теодолитного хода (не более 20м). Лентой замеряют расстояние от начала прямой (стороны полигона) до основания перпендикуляра

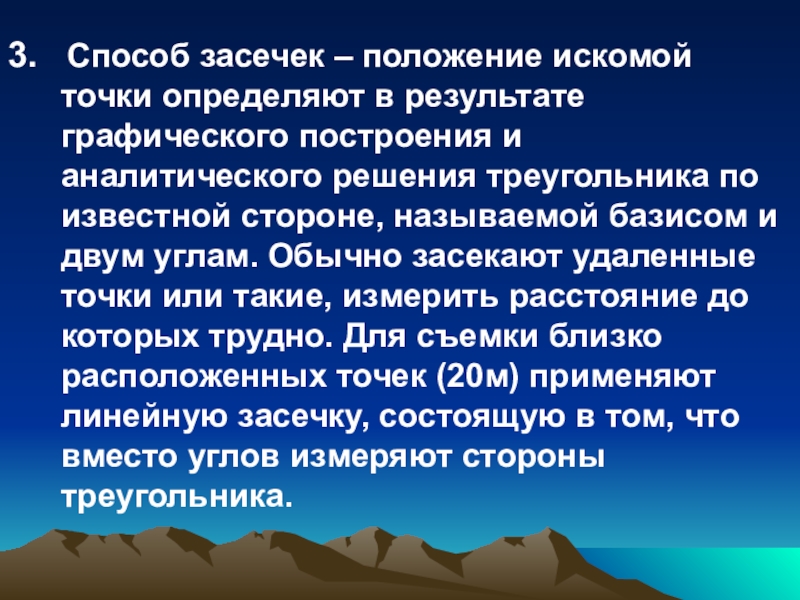

графического построения и аналитического решения треугольника по известной стороне, называемой базисом и двум углам. Обычно засекают удаленные точки или такие, измерить расстояние до которых трудно. Для съемки близко расположенных точек (20м) применяют линейную засечку, состоящую в том, что вместо углов измеряют стороны треугольника.

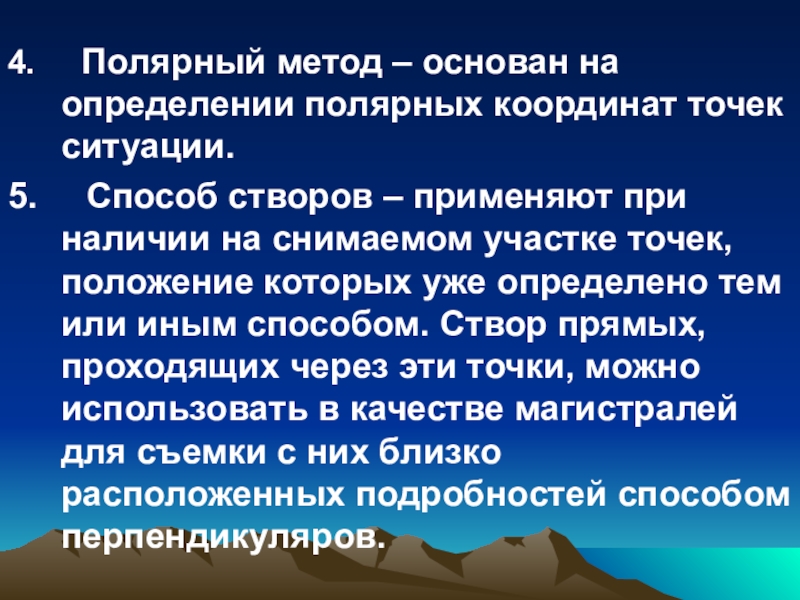

точек ситуации.
5. Способ створов – применяют при наличии на снимаемом участке точек, положение которых уже определено тем или иным способом. Створ прямых, проходящих через эти точки, можно использовать в качестве магистралей для съемки с них близко расположенных подробностей способом перпендикуляров.
