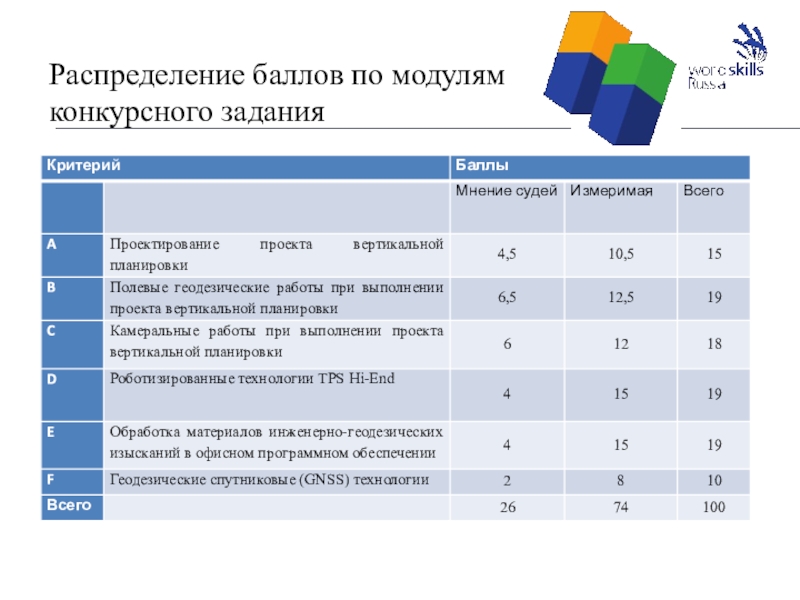

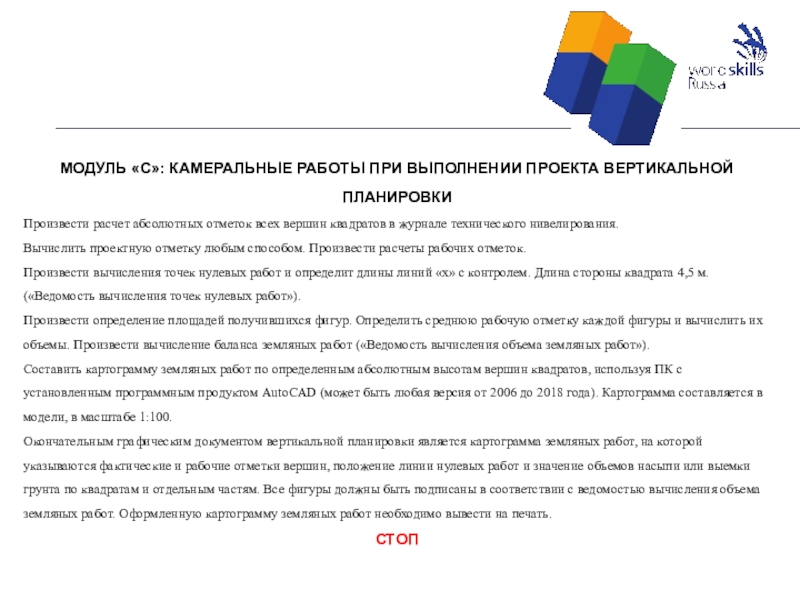

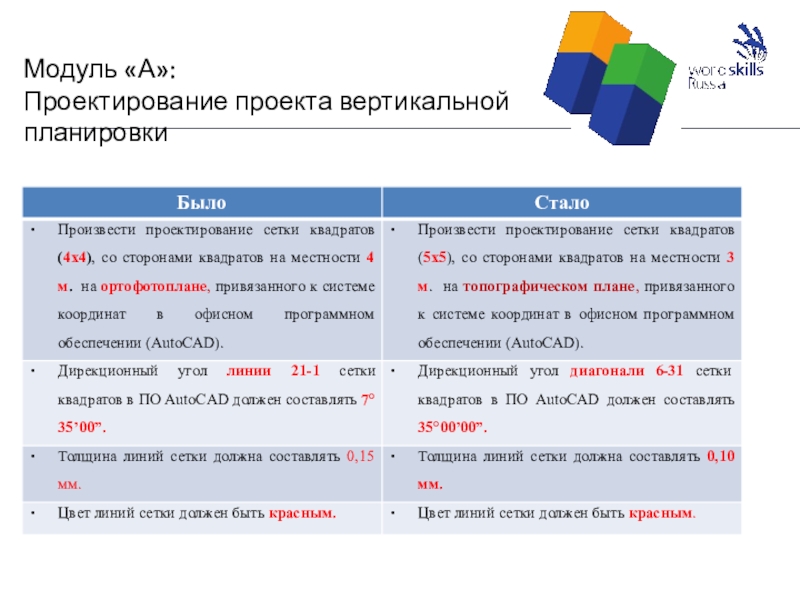

отметок всех вершин квадратов в журнале технического нивелирования.
Вычислить проектную отметку любым способом. Произвести расчеты рабочих отметок.
Произвести вычисления точек нулевых работ и определит длины линий «x» с контролем. Длина стороны квадрата 4,5 м. («Ведомость вычисления точек нулевых работ»).
Произвести определение площадей получившихся фигур. Определить среднюю рабочую отметку каждой фигуры и вычислить их объемы. Произвести вычисление баланса земляных работ («Ведомость вычисления объема земляных работ»).
Составить картограмму земляных работ по определенным абсолютным высотам вершин квадратов, используя ПК c установленным программным продуктом AutoCAD (может быть любая версия от 2006 до 2018 года). Картограмма составляется в модели, в масштабе 1:100.
Окончательным графическим документом вертикальной планировки является картограмма земляных работ, на которой указываются фактические и рабочие отметки вершин, положение линии нулевых работ и значение объемов насыпи или выемки грунта по квадратам и отдельным частям. Все фигуры должны быть подписаны в соответствии с ведомостью вычисления объема земляных работ. Оформленную картограмму земляных работ необходимо вывести на печать.
СТОП

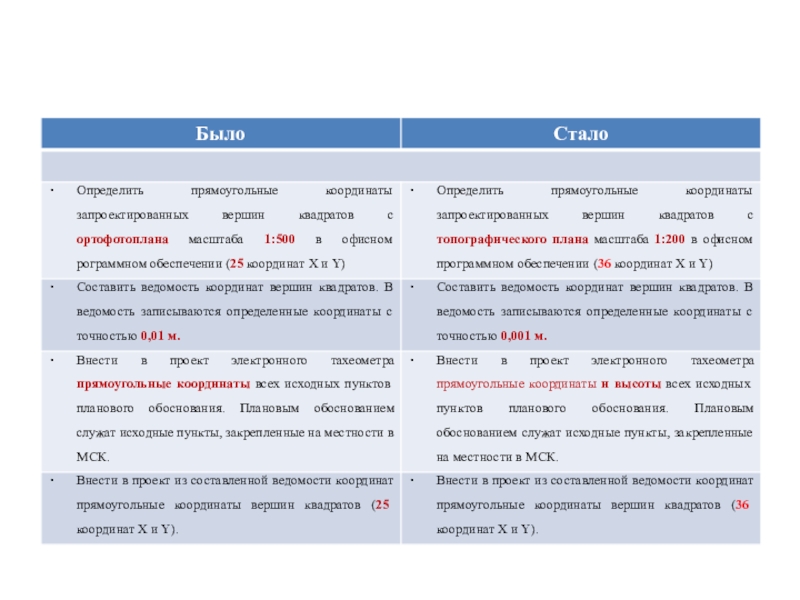

тахеометр в рабочее положение.
Создать на роботизированном тахеометре проект под номером команды.
Координаты станции определить методом обратной засечки на два исходных пункта. Плановым обоснованием служат исходные пункты, закрепленные на местности в МСК.
Угол между точкой стояния тахеометра и двумя исходными пунктами должен находиться в пределах от 30° до 150°.
Определить координаты точки стояния электронного тахеометра с точностью 2 см или точнее и сохранить скриншот качества обратной засечки.
Выполнить топографическую съёмку заданного участка местности с одной станции установки роботизированного тахеометра с отрисовкой линейных и площадных объектов в прикладной программе «Съёмка», на которой необходимо:
создать 3 различных кода точечных объектов с их описанием, используя классификатор КРЕДО ДАТ;
создать 3 различных кода линейных объектов с их описанием, используя классификатор КРЕДО ДАТ;
создать 3 различных кода линейных объектов с замыканием (площадные) с их описанием, используя классификатор КРЕДО ДАТ;
отобразить различные стили и цвета линий для отрисовки линейных объектов;
изменить шаг пикетажа с «TS0001» на «1» в строке «ID точки»;
измерить 10 пикетов с присвоением им кодов точечных объектов;

рисовкой с обязательным использованием сплайнов и дуг.
измерить 20 пикетов с присвоением им кодов линейных объектов с соответствующей рисовкой и замыканием.
Отрисовку линейных и площадных объектов выполнить в полевом программном обеспечении в прикладной программе «Съемка» одним из двух участников команды.
Слежение за вехой с закреплённым на ней отражателем, с которой по точкам съёмки передвигается один из участников команды, осуществляется роботизированным тахеометром в автоматизированном режиме с помощью технологии «ATRplus».
 Задание 2. Вынос проекта в натуру

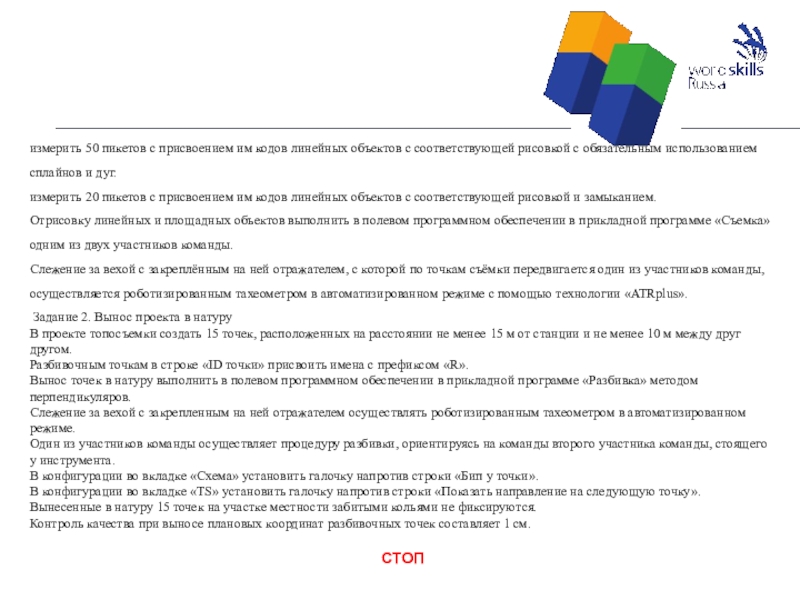

В проекте топосъемки создать 15 точек, расположенных на расстоянии не менее 15 м от станции и не менее 10 м между друг другом.
Разбивочным точкам в строке «ID точки» присвоить имена с префиксом «R».
Вынос точек в натуру выполнить в полевом программном обеспечении в прикладной программе «Разбивка» методом перпендикуляров.
Слежение за вехой с закрепленным на ней отражателем осуществлять роботизированным тахеометром в автоматизированном режиме.
Один из участников команды осуществляет процедуру разбивки, ориентируясь на команды второго участника команды, стоящего у инструмента.
В конфигурации во вкладке «Схема» установить галочку напротив строки «Бип у точки».
В конфигурации во вкладке «TS» установить галочку напротив строки «Показать направление на следующую точку».
Вынесенные в натуру 15 точек на участке местности забитыми кольями не фиксируются.
Контроль качества при выносе плановых координат разбивочных точек составляет 1 см.

СТОП

положение, координаты станции определить методом обратной засечки не менее, чем на два исходных пункта. Плановым обоснованием служат исходные пункты, закрепленные на местности в МСК.

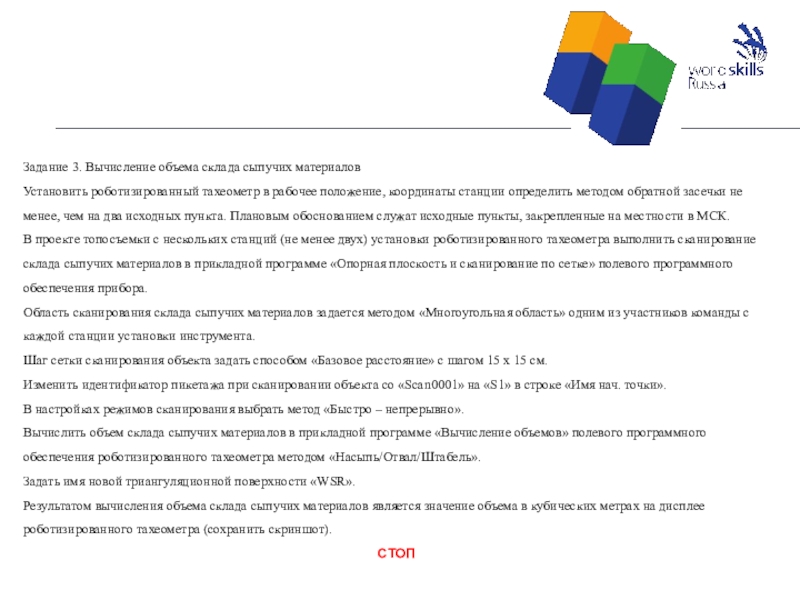

В проекте топосъемки с нескольких станций (не менее двух) установки роботизированного тахеометра выполнить сканирование склада сыпучих материалов в прикладной программе «Опорная плоскость и сканирование по сетке» полевого программного обеспечения прибора.
Область сканирования склада сыпучих материалов задается методом «Многоугольная область» одним из участников команды с каждой станции установки инструмента.
Шаг сетки сканирования объекта задать способом «Базовое расстояние» с шагом 15 х 15 см.
Изменить идентификатор пикетажа при сканировании объекта со «Scan0001» на «S1» в строке «Имя нач. точки».
В настройках режимов сканирования выбрать метод «Быстро – непрерывно».
Вычислить объем склада сыпучих материалов в прикладной программе «Вычисление объемов» полевого программного обеспечения роботизированного тахеометра методом «Насыпь/Отвал/Штабель».
Задать имя новой триангуляционной поверхности «WSR».
Результатом вычисления объема склада сыпучих материалов является значение объема в кубических метрах на дисплее роботизированного тахеометра (сохранить скриншот).
СТОП

полевых измерений

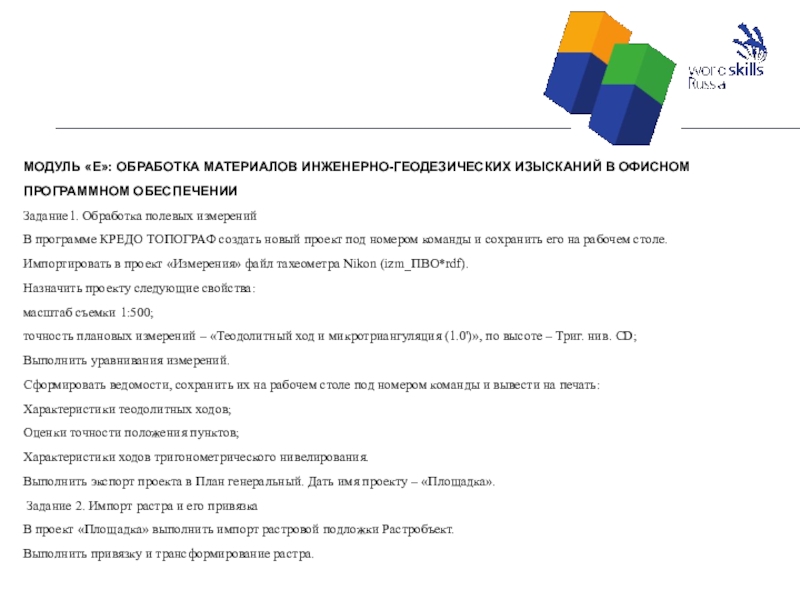

В программе КРЕДО ТОПОГРАФ создать новый проект под номером команды и сохранить его на рабочем столе.
Импортировать в проект «Измерения» файл тахеометра Nikon (izm_ПВО*rdf).
Назначить проекту следующие свойства:
масштаб съемки 1:500;
точность плановых измерений – «Теодолитный ход и микротриангуляция (1.0')», по высоте – Триг. нив. CD;
Выполнить уравнивания измерений.
Сформировать ведомости, сохранить их на рабочем столе под номером команды и вывести на печать:
Характеристики теодолитных ходов;
Оценки точности положения пунктов;
Характеристики ходов тригонометрического нивелирования.
Выполнить экспорт проекта в План генеральный. Дать имя проекту – «Площадка».
 Задание 2. Импорт растра и его привязка
В проект «Площадка» выполнить импорт растровой подложки Растробъект.
Выполнить привязку и трансформирование растра.

учетом ситуации местности построить прямоугольный контур строительной площадки под автостоянку 40х80 м. в виде ЛТО (Ограды металлические высотой менее 1 м).
Оцифруйте часть растра под площадкой (существующие отметки, точки по горизонталям).
В пределах площадки построить поверхность (стиль поверхности «Горизонтали рельефные», через 0,5 м).
Получите из поверхности отметки точек по углам площадки.
Создать в проекте дополнительную систему координат в виде строительной сетки.
Параметры СС:
Шаг по оси А и В по 20 м.
Точку начала отсчета выберите ближайший пункт ПВО.
Ориентация оси А строительной сетки по длинной стороне площадки.
Вид осей сетки – Линии
Протяженность по оси 1 и по оси 2 – выбрать оптимальную для выноса от нее осей площадки.
В углах площадки выполнить подпись координат (в системе координат строительной сетки).
Создать ведомость координат углов строительной сетки в формате RTF, сохранить её на рабочем столе под номером команды и вывести на печать.
Создать точки в узлах сетки.

и узлов сетки в текстовый файл.
Экспортировать полученный текстовый файл на рабочий стол под номером команды.
Создать разбивочный чертеж, подписать масштаб, номер команды и сохранить его на рабочем столе под номером команды в формате PDF.
Экспортировать полученный текстовый файл на рабочий стол под номером команды.
СТОП

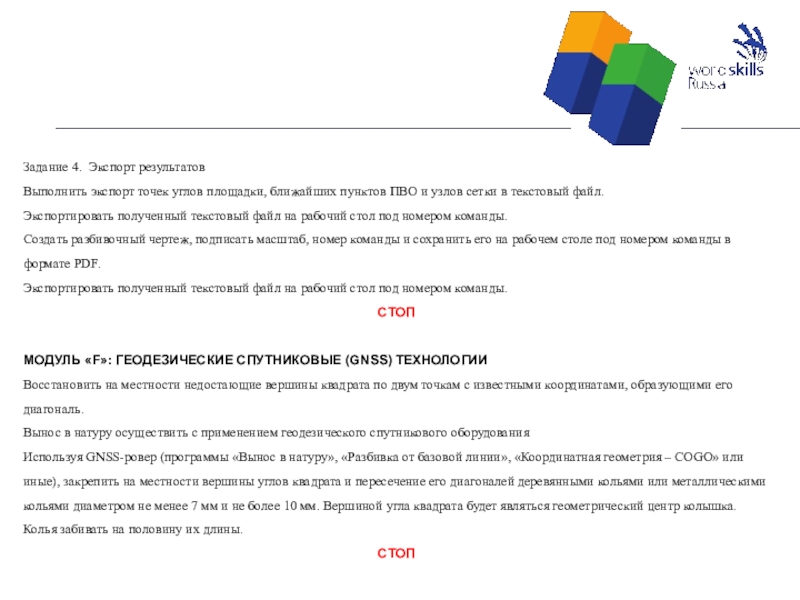

Модуль «F»: Геодезические спутниковые (GNSS) технологии
Восстановить на местности недостающие вершины квадрата по двум точкам с известными координатами, образующими его диагональ.
Вынос в натуру осуществить с применением геодезического спутникового оборудования
Используя GNSS-ровер (программы «Вынос в натуру», «Разбивка от базовой линии», «Координатная геометрия – COGO» или иные), закрепить на местности вершины углов квадрата и пересечение его диагоналей деревянными кольями или металлическими кольями диаметром не менее 7 мм и не более 10 мм. Вершиной угла квадрата будет являться геометрический центр колышка. Колья забивать на половину их длины.
СТОП
