Презентация, доклад по геодезии на тему: Назначение, технология производства и обработка хода технического нивелирования

КОЛЛЕДЖ

2011 год

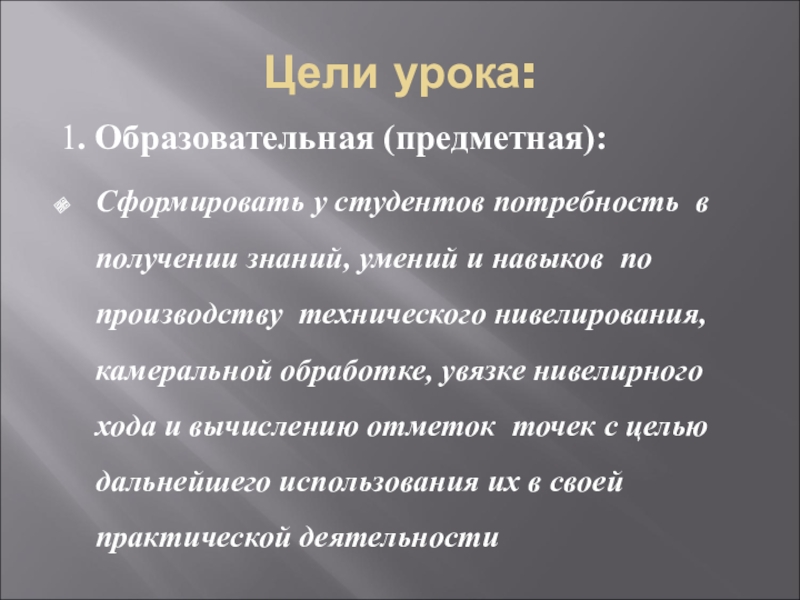

и навыков по производству технического нивелирования, камеральной обработке, увязке нивелирного хода и вычислению отметок точек с целью дальнейшего использования их в своей практической деятельности

перед ними задач;

решение, отстаивать свою точку зрения;

геодезических измерений и нивелирных инструментов для активизации самостоятельной деятельности в процессе обучения

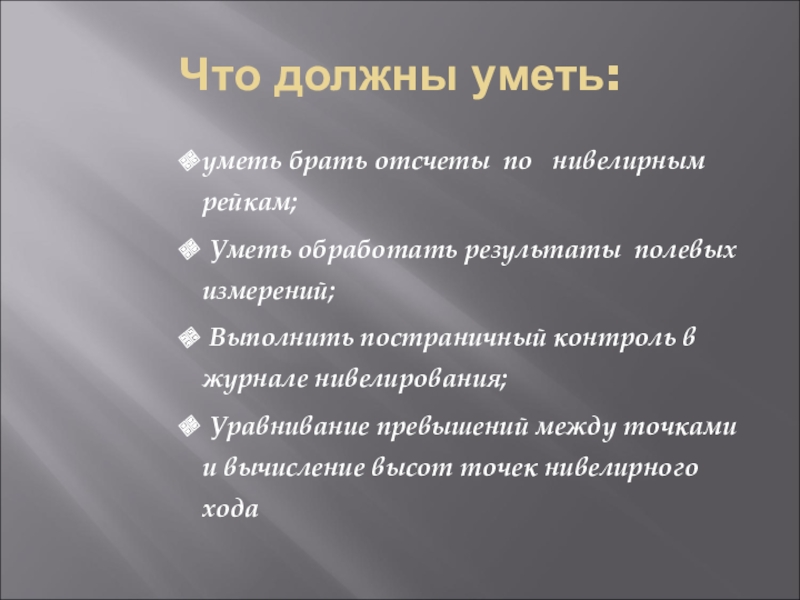

обработать результаты полевых измерений;
Выполнить постраничный контроль в журнале нивелирования;
Уравнивание превышений между точками и вычисление высот точек нивелирного хода

межпредметной связи;
Вопросы по рефлексии.

- 5 мин.
Мотивация - 5 мин.
Проверка домашнего задания - 20 мин.
Актуализация опорных знаний и умений - 15 мин.
Изучение нового материала - 20 мин.
Первичная проверка понимания нового материала - 10 мин.
Коррекция - 5 мин.
Аргументированная оценка знаний - 5 мин.
Информация о домашнем задании - 5 мин.
Рефлексия

чего используется элевационный винт?
В чём суть способа нивелирования из «середины»?
Каков порядок действия при установке нивелира в рабочее положение?
С какой целью используют двухсторонние рейки?
Какие способы контроля отсчетов по рейкам применяются при выполнении геометрического нивелирования?
Как контролировать правильность определения превышения на станции, если рейки односторонние?

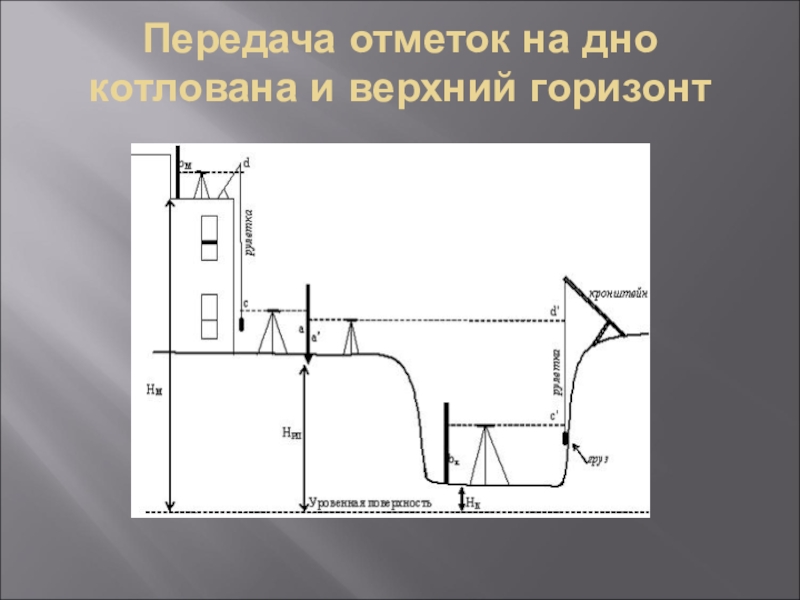

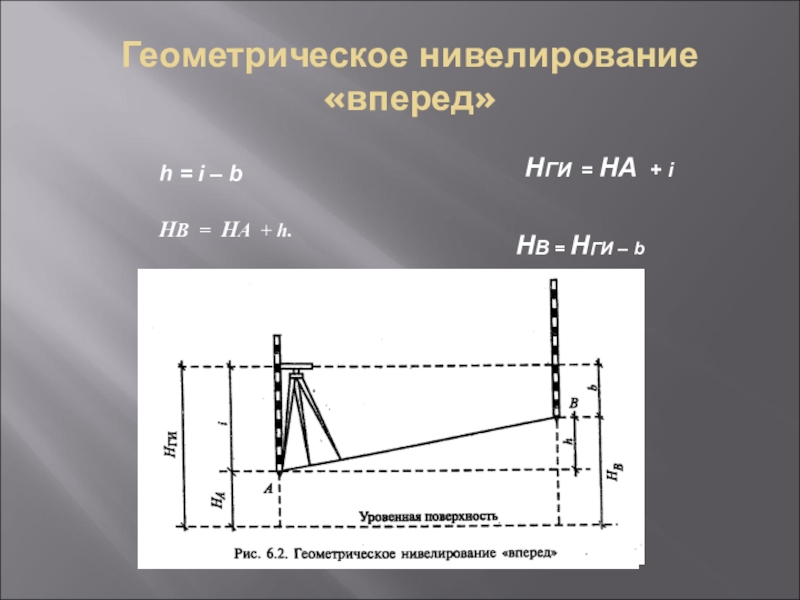

HA + h

НГИ = НА + i

НB = НГИ – b

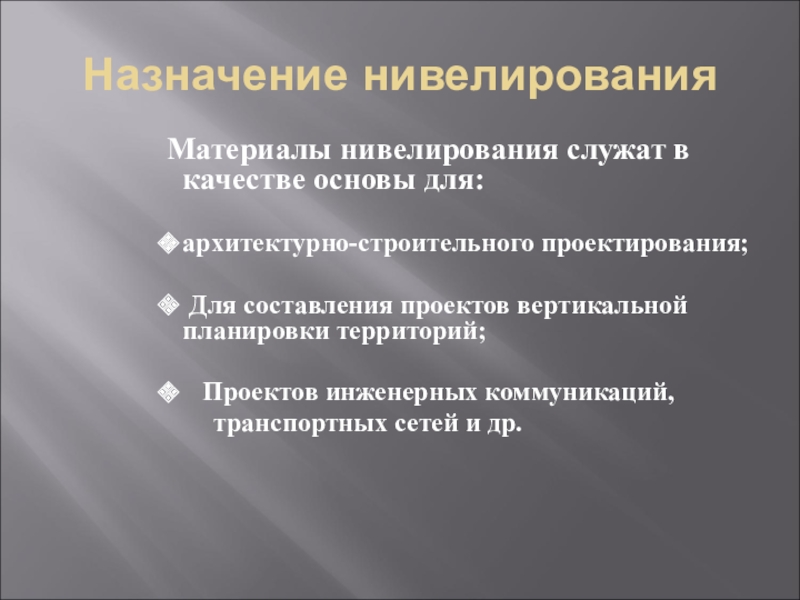

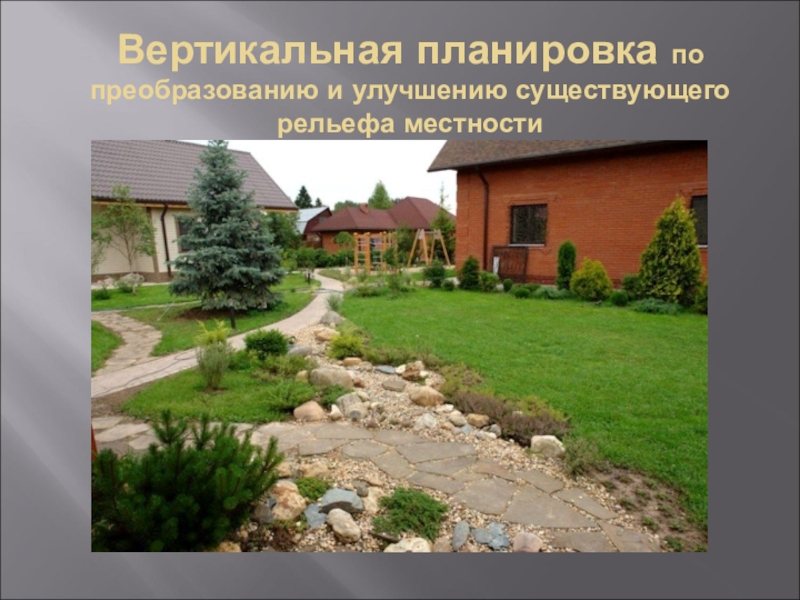

проектов вертикальной планировки территорий;

Проектов инженерных коммуникаций,

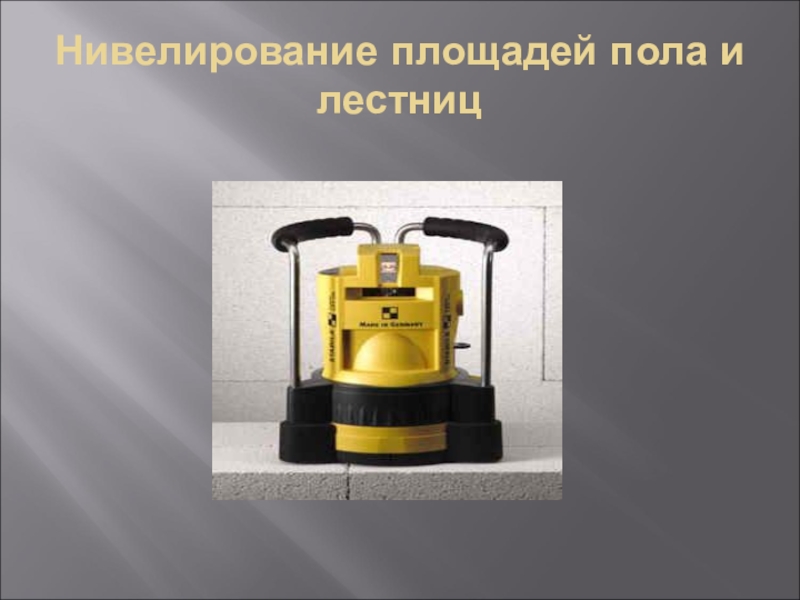

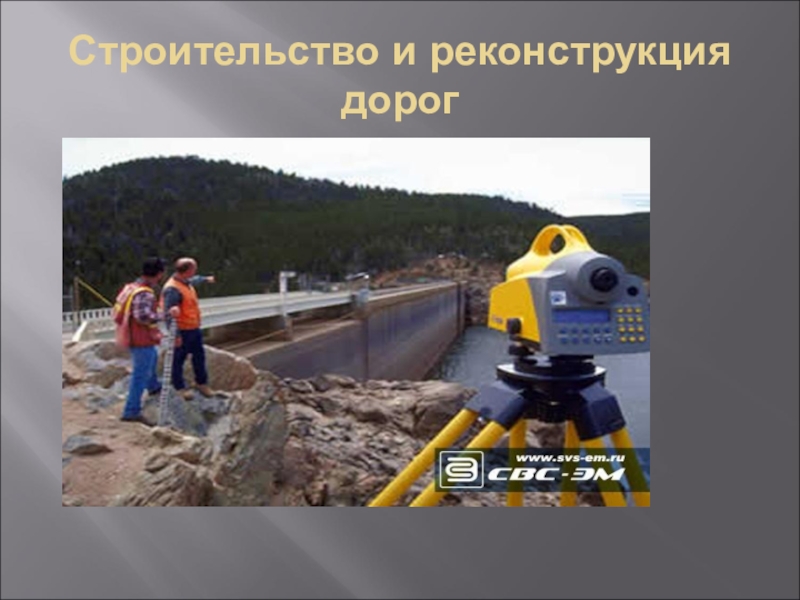

транспортных сетей и др.

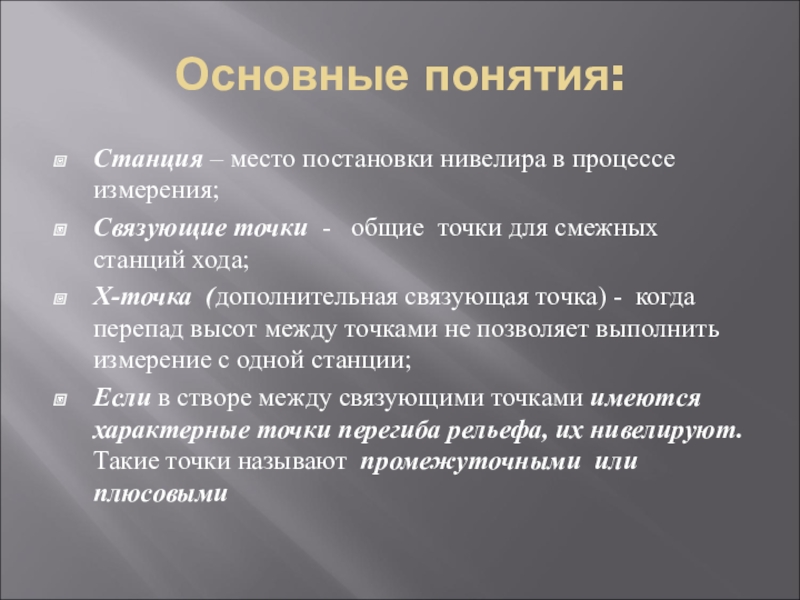

общие точки для смежных станций хода;
Х-точка (дополнительная связующая точка) - когда перепад высот между точками не позволяет выполнить измерение с одной станции;
Если в створе между связующими точками имеются характерные точки перегиба рельефа, их нивелируют. Такие точки называют промежуточными или плюсовыми

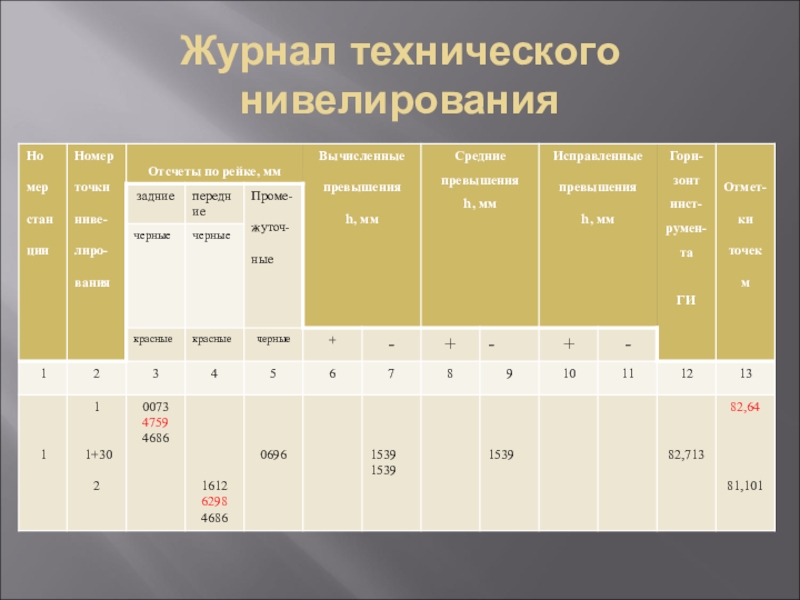

визирование на заднюю по ходу точку и отсчет по черной стороне рейки;
2- отсчет по черной стороне рейки при визировании на переднюю точку;
3 - отсчет по красной стороне рейки при визировании на переднюю точку;
4 – отсчет по черной стороне рейки при визировании на заднюю рейку
5 - визирование на промежуточную точку и отсчет по черной стороне рейки.

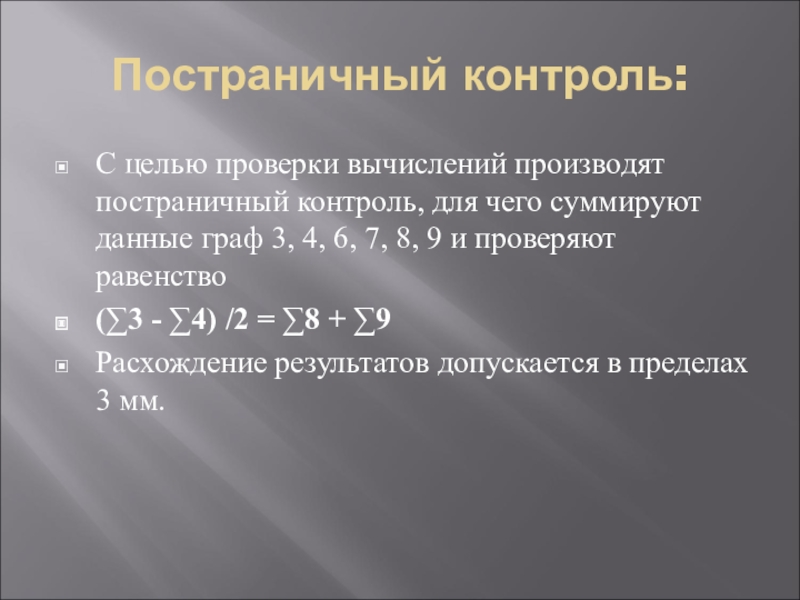

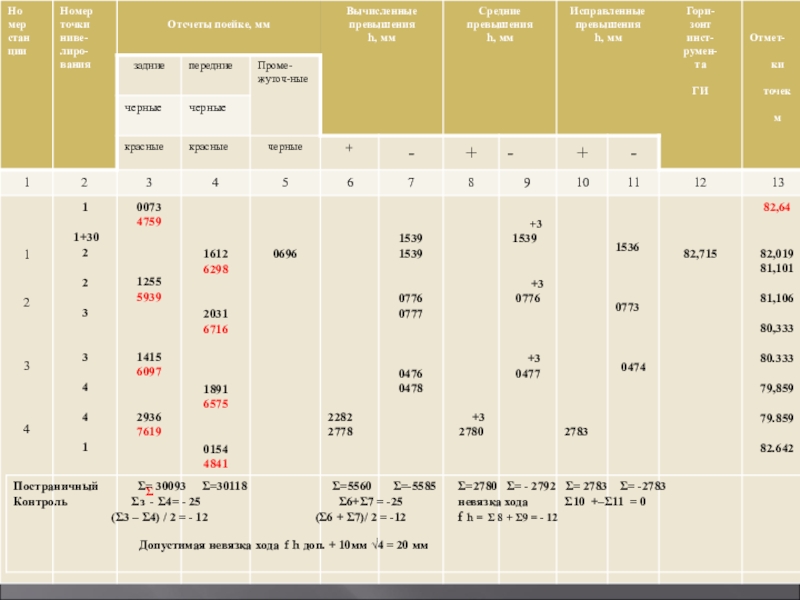

данные граф 3, 4, 6, 7, 8, 9 и проверяют равенство
(∑3 - ∑4) /2 = ∑8 + ∑9
Расхождение результатов допускается в пределах 3 мм.

нивелирного хода)

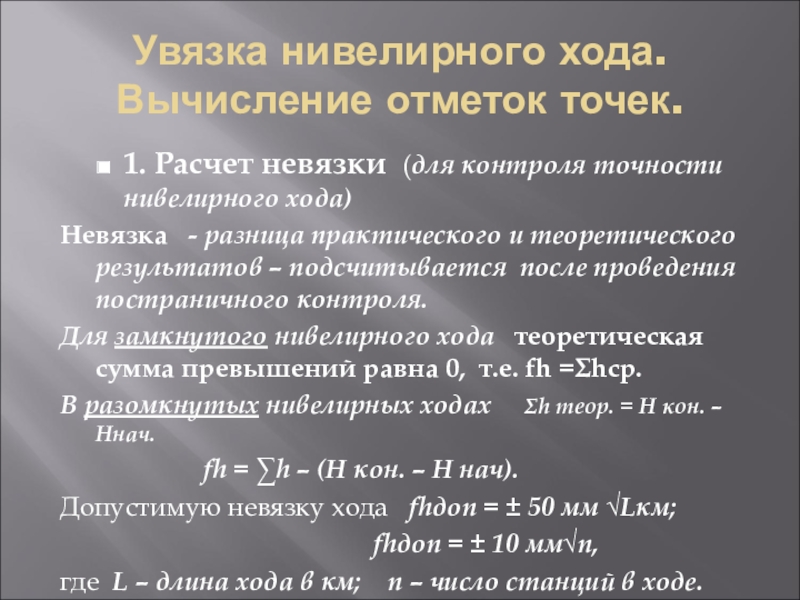

Невязка - разница практического и теоретического результатов – подсчитывается после проведения постраничного контроля.
Для замкнутого нивелирного хода теоретическая сумма превышений равна 0, т.е. fh =Σhср.
В разомкнутых нивелирных ходах Σh теор. = Н кон. – Ннач.
fh = ∑h – (Н кон. – Н нач).
Допустимую невязку хода fhдоп = ± 50 мм √Lкм;
fhдоп = ± 10 мм√n,
где L – длина хода в км; n – число станций в ходе.


М.И., Михелев Д.М. (стр.106 – 107)
