Презентация, доклад по электротехнике на тему Трехфазный переменный ток
Содержание
- 1. Презентация по электротехнике на тему Трехфазный переменный ток
- 2. Генераторы переменного тока
- 3. Генераторы переменного тока(устаревшее «альтерна́тор») — электрическая машина, преобразующая
- 4. При одинаковых габаритах, массе активных материалов (стали
- 5. Соединение обмоток генератора.Обмотки генератора соединяют между собой в звезду или в треугольник.
- 6. Соединение обмоток генератора.Соединении обмоток генератора звездой: концы
- 7. Соединение обмоток генератора ЗВЕЗДОЙ Общая точка соединения
- 8. Соединение обмоток генератора.Соединении обмоток генератора треугольником: начало
- 9. Соединении обмоток генератора треугольником:Приняв направление фазных и
- 10. Соединении обмоток генератора треугольником:Из векторной диаграммы рисунка
- 11. Трехфазные электрические цепиМощность трехфазной цепи
- 12. Слайд 12
- 13. Активная мощность в симметричной трехфазной цепи,
- 14. Реактивная мощность трехфазной цепи В симметричной
- 15. Полная мощность трехфазной цепи S = 3UфIф=
Генераторы переменного тока

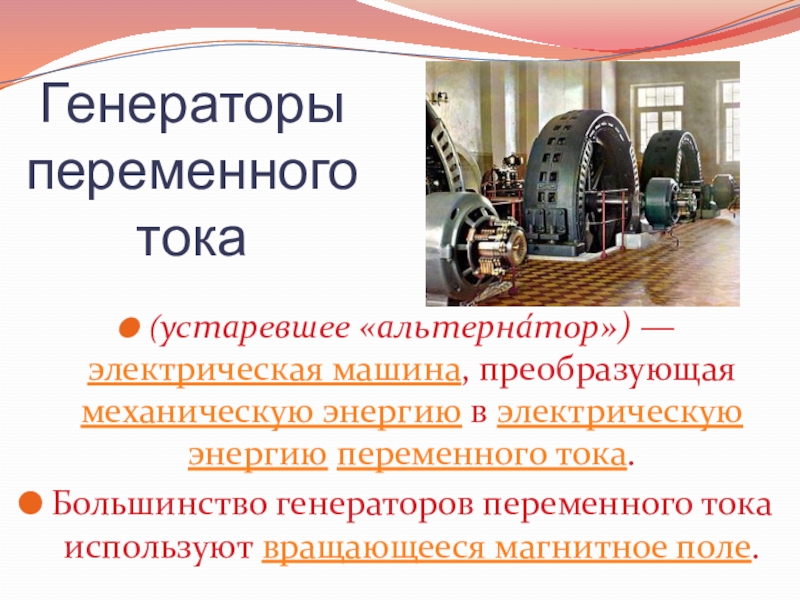

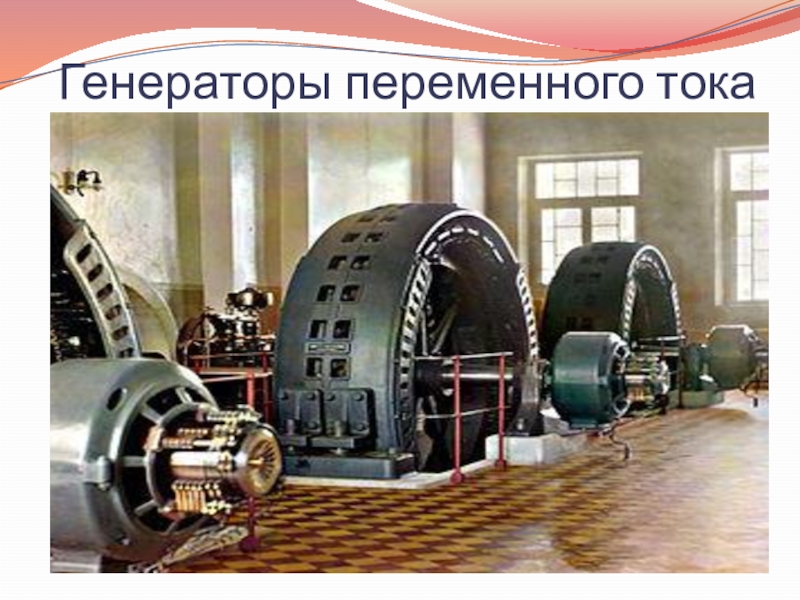

Слайд 3Генераторы переменного тока
(устаревшее «альтерна́тор») — электрическая машина, преобразующая механическую энергию в электрическую
энергию переменного тока.
Большинство генераторов переменного тока используют вращающееся магнитное поле.
Большинство генераторов переменного тока используют вращающееся магнитное поле.
Слайд 4При одинаковых габаритах, массе активных материалов (стали и меди) и потерях
энергии мощность однофазной машины в 1,5 раза меньше мощности трехфазной машины.
Поэтому для электрификации используется трехфазная система переменного тока.
Поэтому для электрификации используется трехфазная система переменного тока.
Генераторы переменного тока
Слайд 5Соединение обмоток генератора.
Обмотки генератора соединяют между собой
в звезду
или в
треугольник.

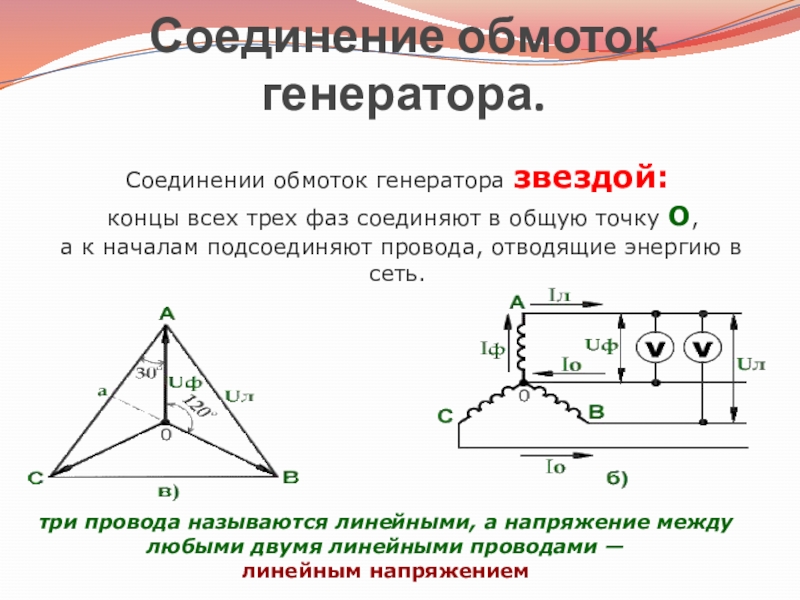

Слайд 6Соединение обмоток генератора.
Соединении обмоток генератора звездой:
концы всех трех фаз соединяют
в общую точку О,
а к началам подсоединяют провода, отводящие энергию в сеть.
а к началам подсоединяют провода, отводящие энергию в сеть.
три провода называются линейными, а напряжение между любыми двумя линейными проводами —
линейным напряжением

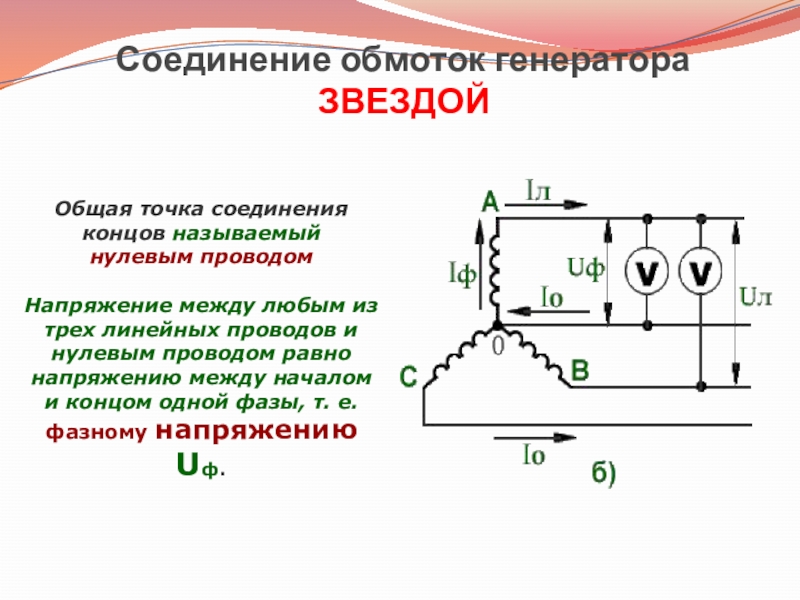

Слайд 7Соединение обмоток генератора ЗВЕЗДОЙ
Общая точка соединения концов называемый
нулевым проводом
Напряжение
между любым из трех линейных проводов и нулевым проводом равно напряжению между началом и концом одной фазы, т. е. фазному напряжению Uф.
Слайд 8Соединение обмоток генератора.

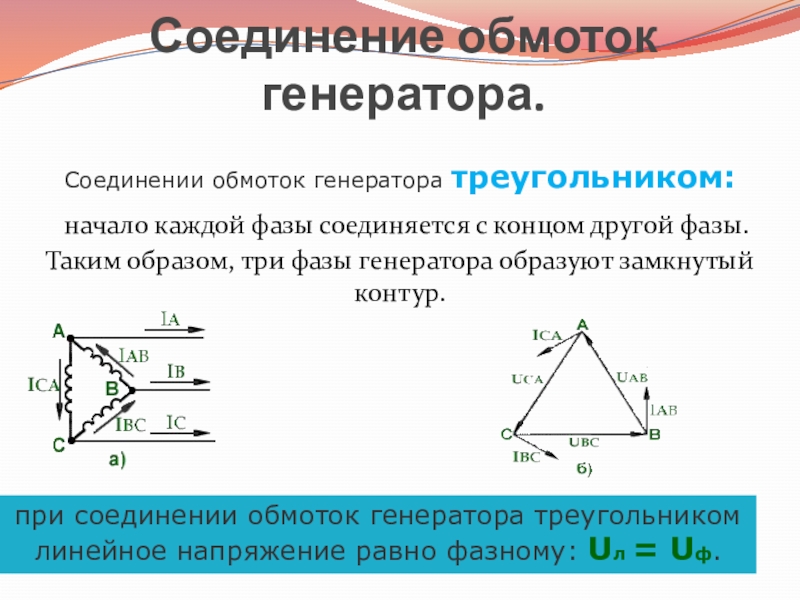

Соединении обмоток генератора треугольником:
начало каждой фазы соединяется с
концом другой фазы.
Таким образом, три фазы генератора образуют замкнутый контур.
Таким образом, три фазы генератора образуют замкнутый контур.
при соединении обмоток генератора треугольником линейное напряжение равно фазному: Uл = Uф.
Слайд 9Соединении обмоток генератора треугольником:

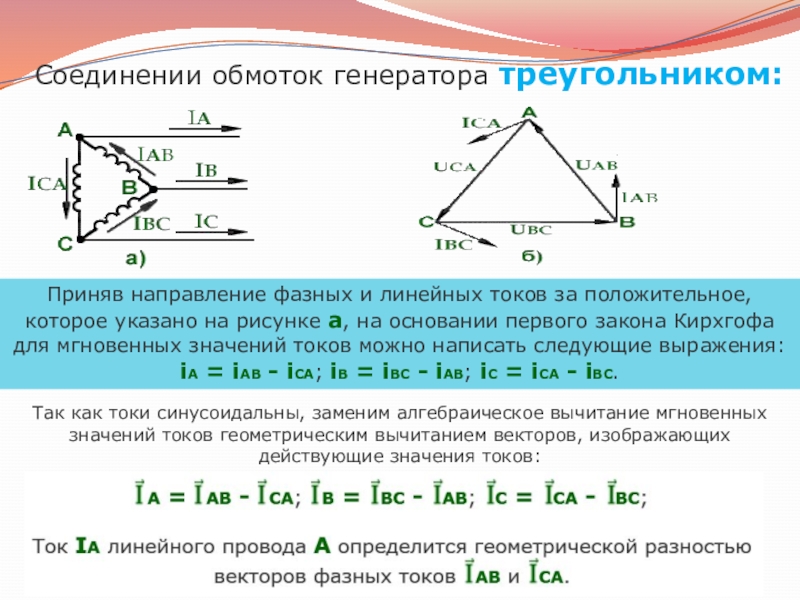

Приняв направление фазных и линейных токов за положительное,
которое указано на рисунке а, на основании первого закона Кирхгофа для мгновенных значений токов можно написать следующие выражения:
iA = iАВ - iСА; iВ = iВС - iАВ; iС = iСА - iВС.
Так как токи синусоидальны, заменим алгебраическое вычитание мгновенных значений токов геометрическим вычитанием векторов, изображающих действующие значения токов:

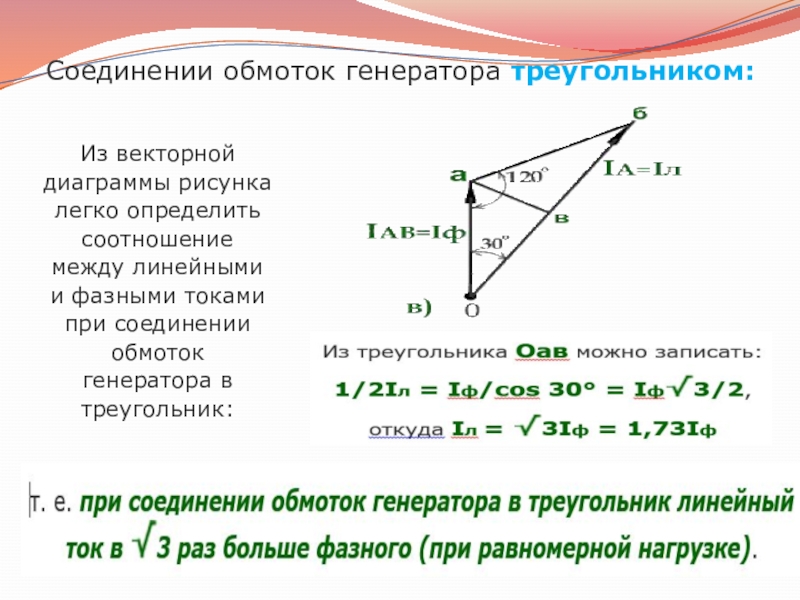

Слайд 10Соединении обмоток генератора треугольником:
Из векторной диаграммы рисунка легко определить соотношение между
линейными и фазными токами при соединении обмоток генератора в треугольник:
Слайд 12
Активная мощность трехфазной цепи
Активная мощность трехфазной цепи равна сумме активных мощностей фаз:
фазах; φ — сдвиг фаз между напряжением и током в фазах.
Слайд 14 Реактивная мощность трехфазной цепи
В симметричной трехфазной цепи суммарная реактивная
мощность равна утроенной реактивной мощности одной фазы:
Слайд 15Полная мощность трехфазной цепи
S = 3UфIф= √3UлIл.
Мгновенная мощность трехфазной
цепи равна сумме мгновенных мощностей фаз; в симметричной трехфазной цепи она постоянна, равна активной мощности, а сама цепь называется уравновешенной.
