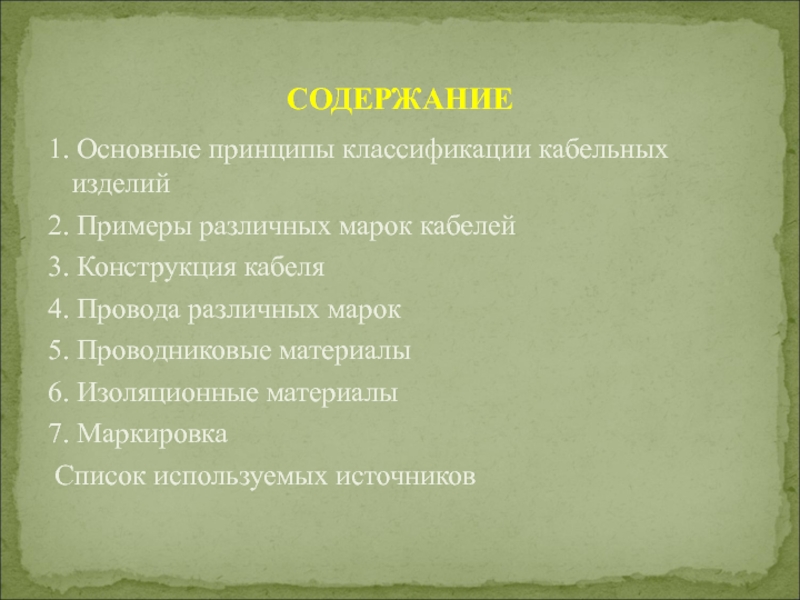

ПРОВОДА, КАБЕЛИ,
ПРОВОДНИКОВЫЕ И ИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ

кабеля
4. Провода различных марок
5. Проводниковые материалы
6. Изоляционные материалы
7. Маркировка
Список используемых источников

промышленности, транспорте и быту, осуществление телефонной, телеграфной и радиосвязи, изготовление электрических машин и приборов производятся с помощью разнообразных кабельных изделий.
На сегодняшний день в России выпускается более 20 тыс. типоразмеров кабеля.

Основные принципы классификации кабельных изделий

жил, заключенных в герметическую оболочку, поверх которой могут быть наложены защитные покровы. Предназначен для передачи и распределения электрической энергии в силовых линиях или для передачи телефонных разговоров, телеграмм, фототелеграмм, телевизионных и радиовещательных программ в линиях связи. Применяется для прокладки под землёй, под водой, в каналах, по станкам и механизмам.

В зависимости от конструкций кабельные изделия делятся на три основных типа:

марки

Примеры различных марок кабелей

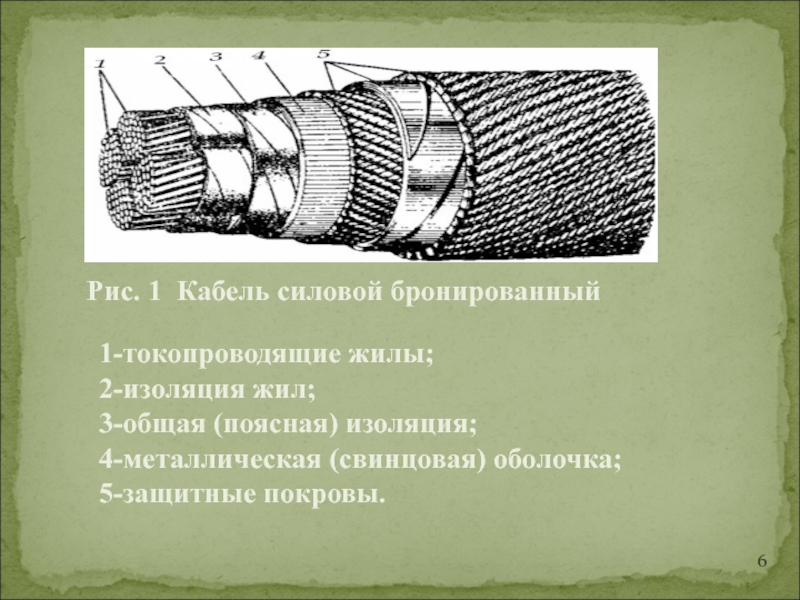

покровы.

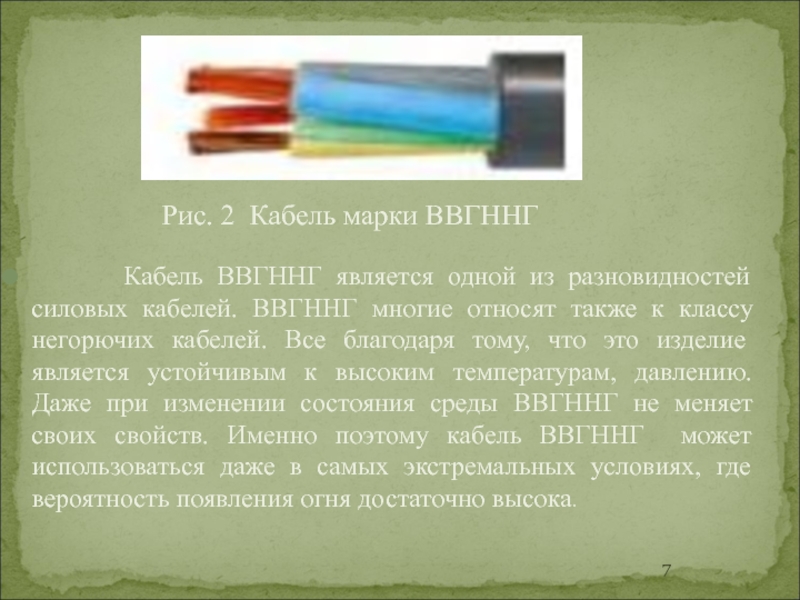

кабелей. ВВГННГ многие относят также к классу негорючих кабелей. Все благодаря тому, что это изделие является устойчивым к высоким температурам, давлению. Даже при изменении состояния среды ВВГННГ не меняет своих свойств. Именно поэтому кабель ВВГННГ может использоваться даже в самых экстремальных условиях, где вероятность появления огня достаточно высока.

Рис. 2 Кабель марки ВВГННГ

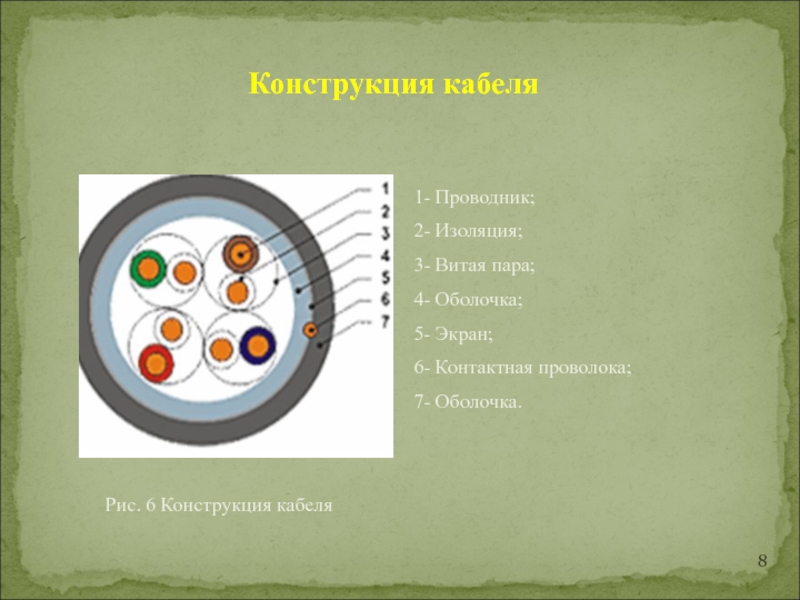

Изоляция;
3- Витая пара;
4- Оболочка;
5- Экран;
6- Контактная проволока;
7- Оболочка.

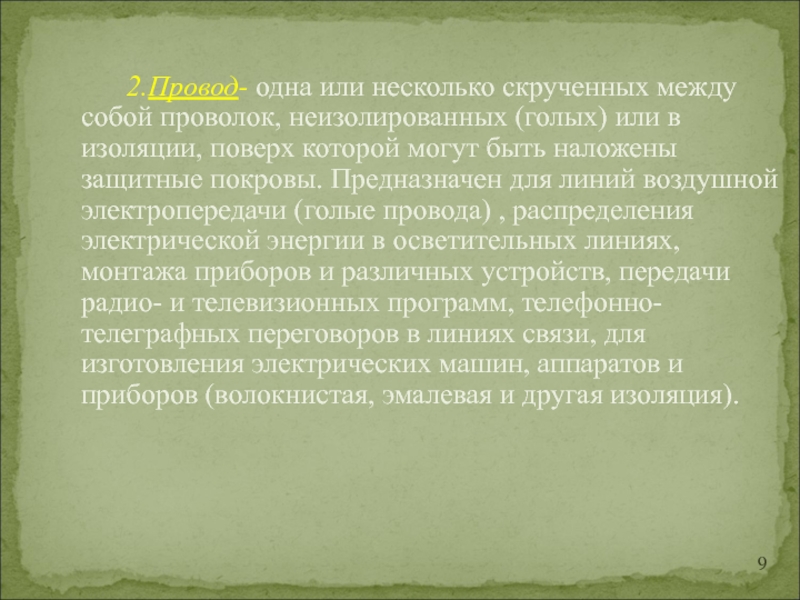

скрученных между собой проволок, неизолированных (голых) или в изоляции, поверх которой могут быть наложены защитные покровы. Предназначен для линий воздушной электропередачи (голые провода) , распределения электрической энергии в осветительных линиях, монтажа приборов и различных устройств, передачи радио- и телевизионных программ, телефонно-телеграфных переговоров в линиях связи, для изготовления электрических машин, аппаратов и приборов (волокнистая, эмалевая и другая изоляция).

3 – защитный покров

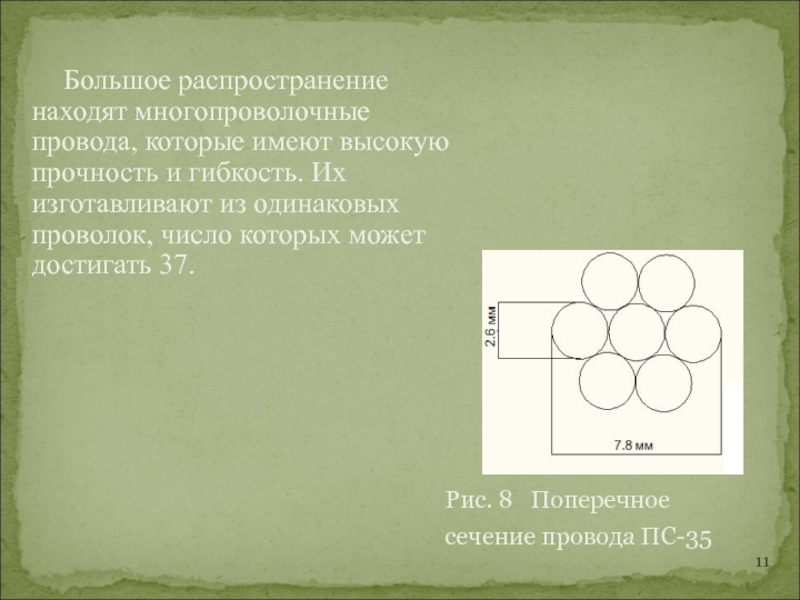

высокую прочность и гибкость. Их изготавливают из одинаковых проволок, число которых может достигать 37.

Рис. 8 Поперечное сечение провода ПС-35

в осветительных и силовых сетях. Применяется для прокладки в стальных трубах, с пустотных каналах строительных конструкций, на лодках и др., для монтажа электрических цепей

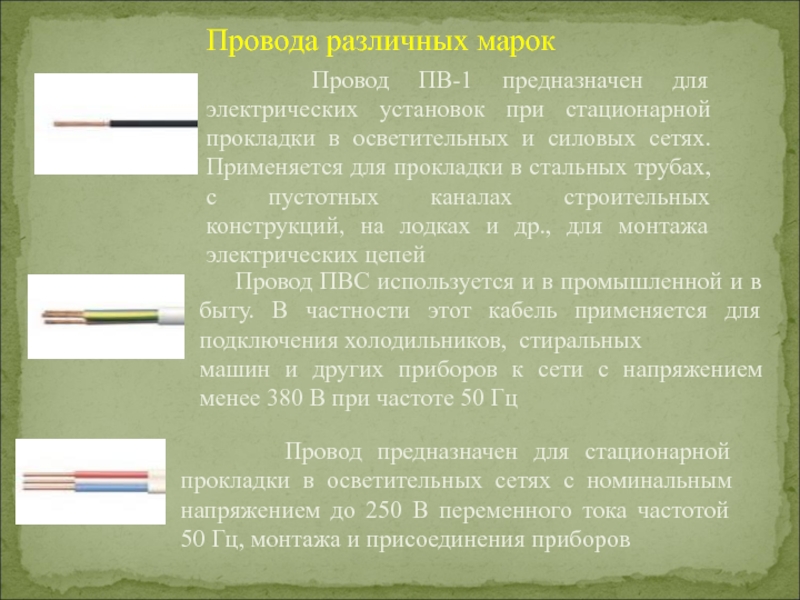

Провода различных марок

Провод ПВС используется и в промышленной и в быту. В частности этот кабель применяется для подключения холодильников, стиральных
машин и других приборов к сети с напряжением менее 380 В при частоте 50 Гц

Провод предназначен для стационарной прокладки в осветительных сетях с номинальным напряжением до 250 В переменного тока частотой 50 Гц, монтажа и присоединения приборов

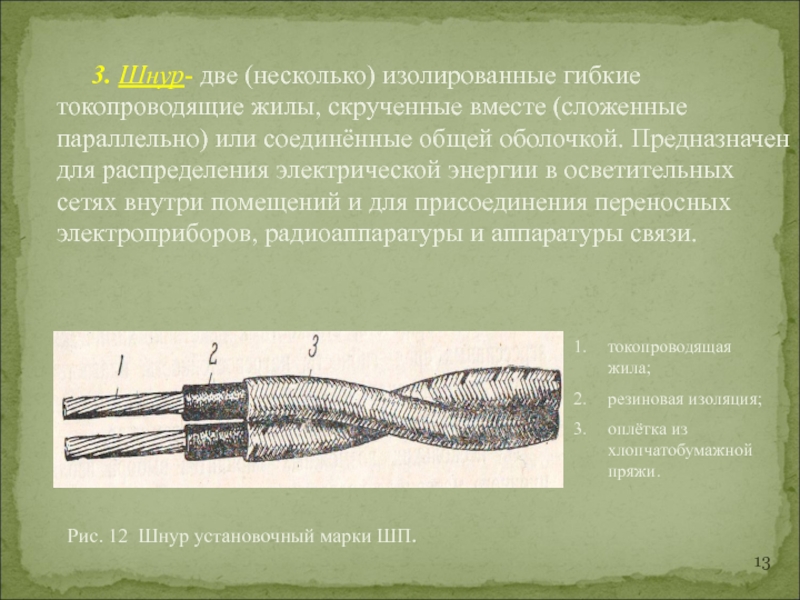

жилы, скрученные вместе (сложенные параллельно) или соединённые общей оболочкой. Предназначен для распределения электрической энергии в осветительных сетях внутри помещений и для присоединения переносных электроприборов, радиоаппаратуры и аппаратуры связи.

Рис. 12 Шнур установочный марки ШП.

токопроводящая жила;
резиновая изоляция;
оплётка из хлопчатобумажной пряжи.

оболочкой гибкий, предназначен для присоединения машин и приборов бытового и аналогичного применения к сетям с напряжением до 380 В для систем 380 В.

Рис.13 Шнур марки ПУНП

образом, чтобы при минимальном затрате материалов обеспечить надёжную и экономическую передачу и распределение электрической энергии с наименьшими потерями. Наибольшее широкое применение получили электролитические медь и алюминий.
Если механическая прочность в медной или алюминиевой токопроводящей жилы недостаточно, в нее вводят стальные луженые или оцинкованные проволоки либо тросы стальных проволок.

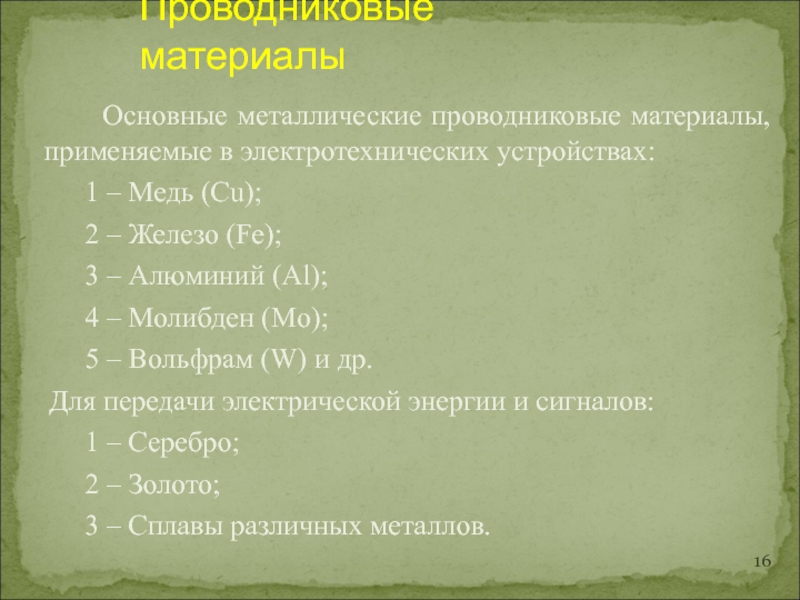

электротехнических устройствах:
1 – Медь (Cu);
2 – Железо (Fe);
3 – Алюминий (Al);
4 – Молибден (Mo);
5 – Вольфрам (W) и др.
Для передачи электрической энергии и сигналов:
1 – Серебро;
2 – Золото;
3 – Сплавы различных металлов.

признаком кабельных изделий.
Типы изоляций:
1 – бумажная изоляция;
2 – пластмассовая изоляция;
3 – волокнистая изоляция;
4 – эмалевая изоляция;
5 – резиновая изоляция;
Силовые кабели на напряжение 1 кВ с изоляцией из сшитого полиэтилена (СПЭ) должны заменить в первую очередь кабели с поливинилхлоридной (ПВХ) изоляцией, а также кабели с пропитанной бумажной1 изоляцией (БПИ).

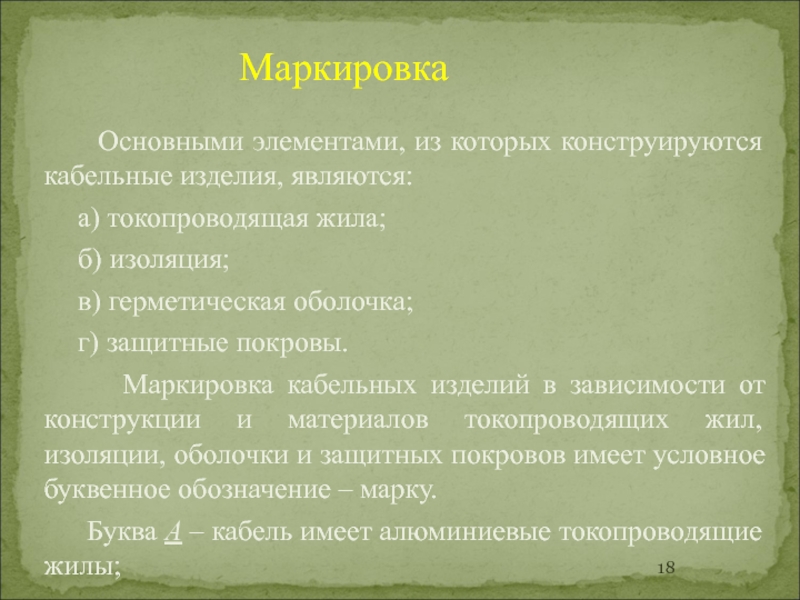

являются:
а) токопроводящая жила;
б) изоляция;
в) герметическая оболочка;
г) защитные покровы.
Маркировка кабельных изделий в зависимости от конструкции и материалов токопроводящих жил, изоляции, оболочки и защитных покровов имеет условное буквенное обозначение – марку.
Буква А – кабель имеет алюминиевые токопроводящие жилы;

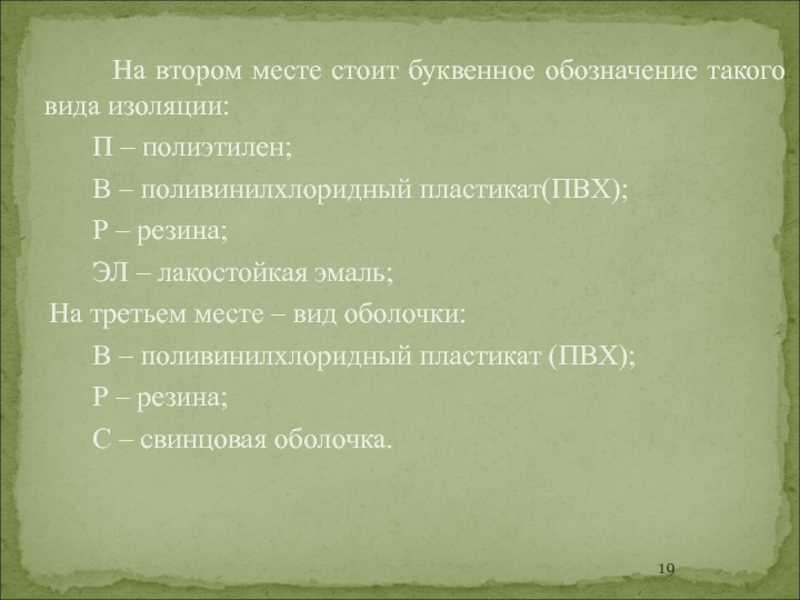

такого вида изоляции:
П – полиэтилен;
В – поливинилхлоридный пластикат(ПВХ);
Р – резина;
ЭЛ – лакостойкая эмаль;
На третьем месте – вид оболочки:
В – поливинилхлоридный пластикат (ПВХ);
Р – резина;
С – свинцовая оболочка.

оболочке

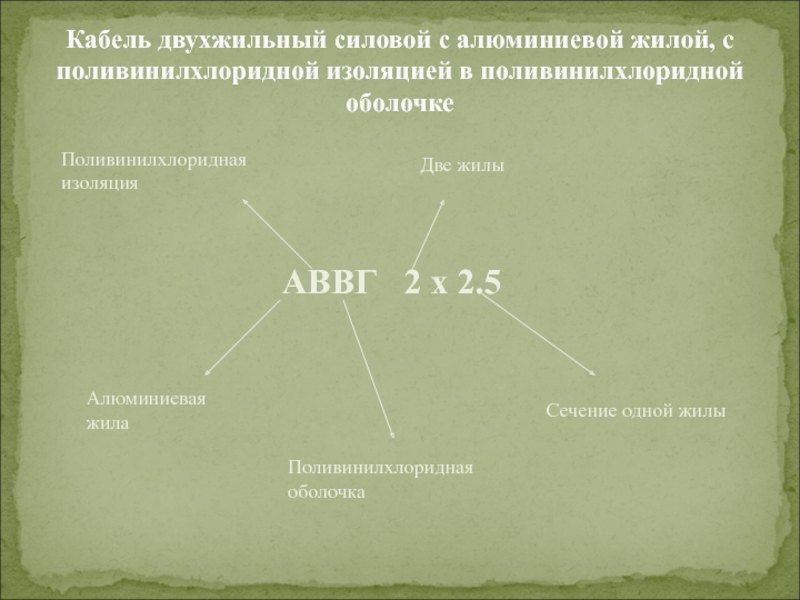

АВВГ 2 х 2.5

Алюминиевая жила

Поливинилхлоридная оболочка

Поливинилхлоридная изоляция

Две жилы

Сечение одной жилы

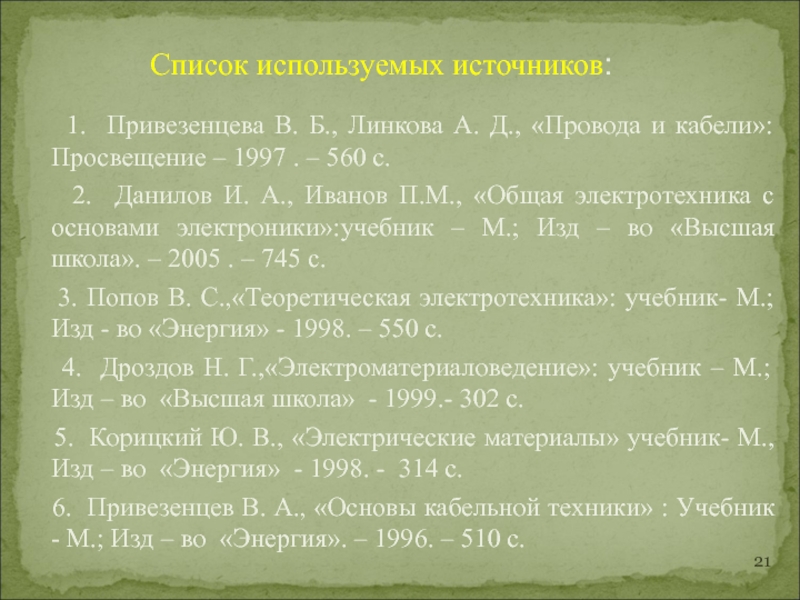

и кабели»: Просвещение – 1997 . – 560 с.
2. Данилов И. А., Иванов П.М., «Общая электротехника с основами электроники»:учебник – М.; Изд – во «Высшая школа». – 2005 . – 745 с.
3. Попов В. С.,«Теоретическая электротехника»: учебник- М.; Изд - во «Энергия» - 1998. – 550 с.
4. Дроздов Н. Г.,«Электроматериаловедение»: учебник – М.; Изд – во «Высшая школа» - 1999.- 302 с.
5. Корицкий Ю. В., «Электрические материалы» учебник- М., Изд – во «Энергия» - 1998. - 314 с.
6. Привезенцев В. А., «Основы кабельной техники» : Учебник - М.; Изд – во «Энергия». – 1996. – 510 с.
