Презентация, доклад по электротехнике на тему Потеря напряжения в линиях электроснабжения

напряжения потребителя (ΔU)/U*100

потребителя, поэтому значение потери напряжения строго регламентируется. В линиях, по которым осуществляется питание силовой (электродвигатели, гальванические ванны и д.р.) нагрузки, допускается потеря напряжения, не превышающая 6% от номинального напряжения потребителя.
В осветительных сетях допускается потеря напряжения не более 2.5%.

и потери напряжения совпадают:
ΔU=IRпр, где I-ток в линии; Rпр- сопротивление провода линии.
Несколько сложнее выглядят эти зависимости в цепях переменного тока.

уменьшению пусковых и вращательных моментов двигателей, изменению светового потока осветительных установок. Например, при уменьшении напряжения на 10% световой поток ламп накаливания уменьшается на 1\3. Незначительное превышение напряжения относительно номинальному приводит к резкому сокращению срока службы ламп накаливания.

сдвинут по
по фазе относительно напряжения U на угол φ. Определяемый коэффицентом мощности нагрузки.

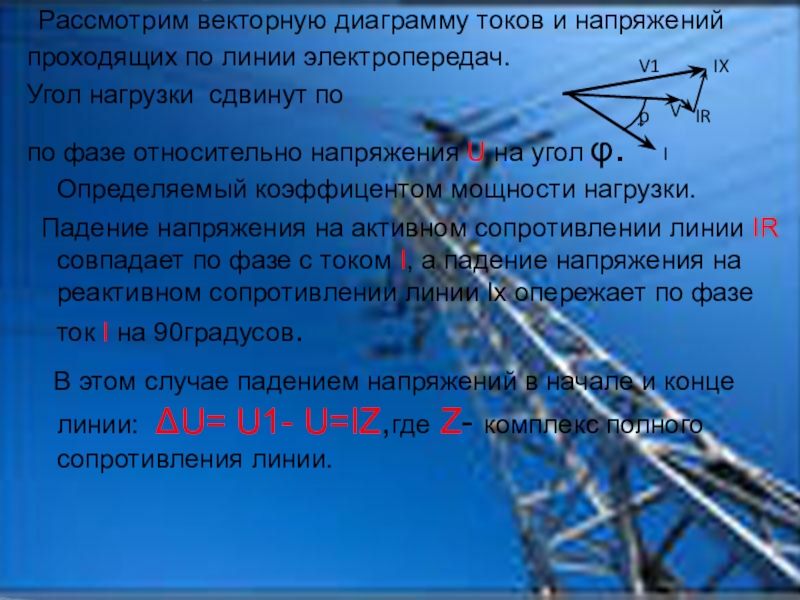

Падение напряжения на активном сопротивлении линии IR совпадает по фазе с током I, а падение напряжения на реактивном сопротивлении линии Ix опережает по фазе ток I на 90градусов.
В этом случае падением напряжений в начале и конце линии: ΔU= U1- U=IZ,где Z- комплекс полного сопротивления линии.

ᵱ

V

I

V1

IR

IX

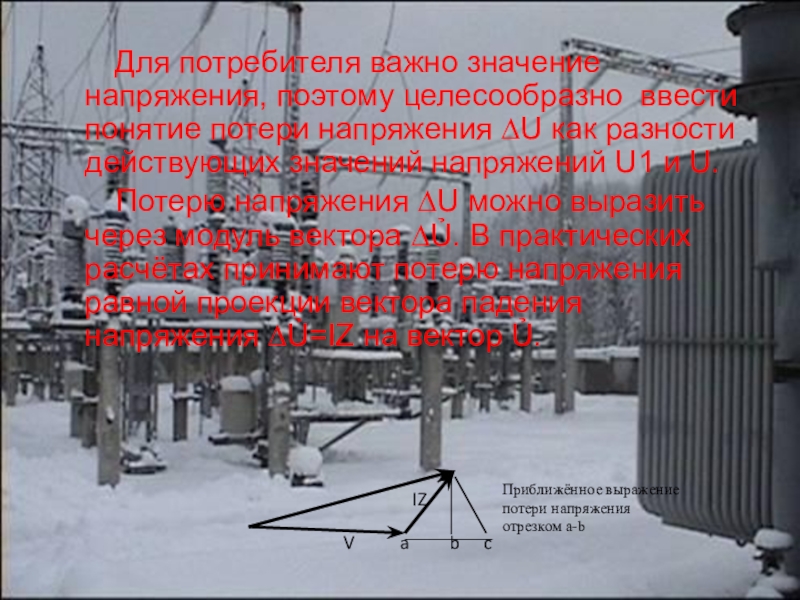

ввести понятие потери напряжения ∆U как разности действующих значений напряжений U1 и U.
Потерю напряжения ∆U можно выразить через модуль вектора ∆Ủ. В практических расчётах принимают потерю напряжения равной проекции вектора падения напряжения ∆Ủ=IZ на вектор Ủ.

V

IZ

a

b

c

Приближённое выражение
потери напряжения
отрезком a-b

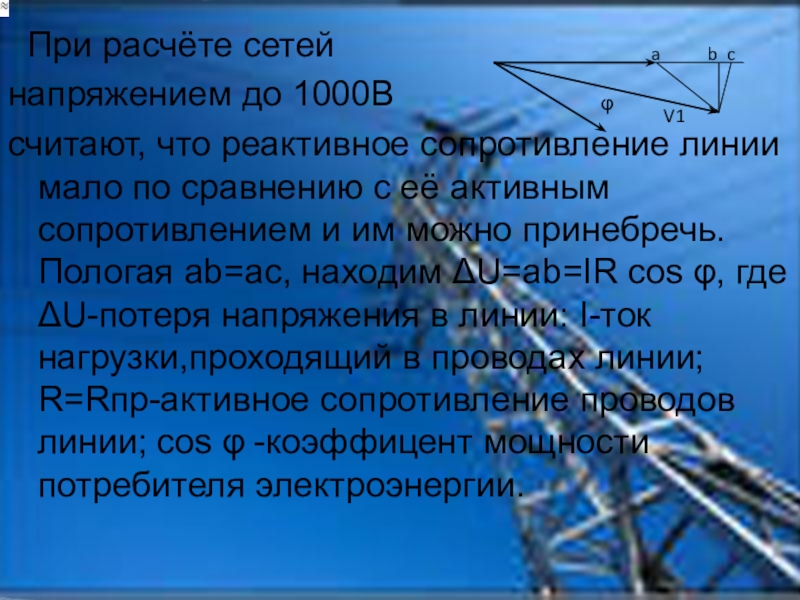

по сравнению с её активным сопротивлением и им можно принебречь. Пологая ab=ac, находим ΔU=ab=IR cos φ, где ΔU-потеря напряжения в линии: I-ток нагрузки,проходящий в проводах линии; R=Rпр-активное сопротивление проводов линии; cos φ -коэффицент мощности потребителя электроэнергии.

φ

V1

a

b

c

Г. Н., «Электрическая прочность наружной высоковольтной изоляции»: учебник - М.; Изд-во «Энергия». - 1987 – 228 с.
2. Данилов И. А., Иванов П. М., Общая электротехника с основами электроники: учебник - М.; Изд-во «Высшая школа». -2005. - 752 с.
3. Евсюков А. А., Электротехника: учебник - М.; Изд-во «Просвещение». -1979. - 138 с.
4. Синдеев Ю. Г., «Электротехника с элементами электроники»: учебник - Ростов-на-Дону.: Изд-во «Феникс». - 2000. - 374 с.
