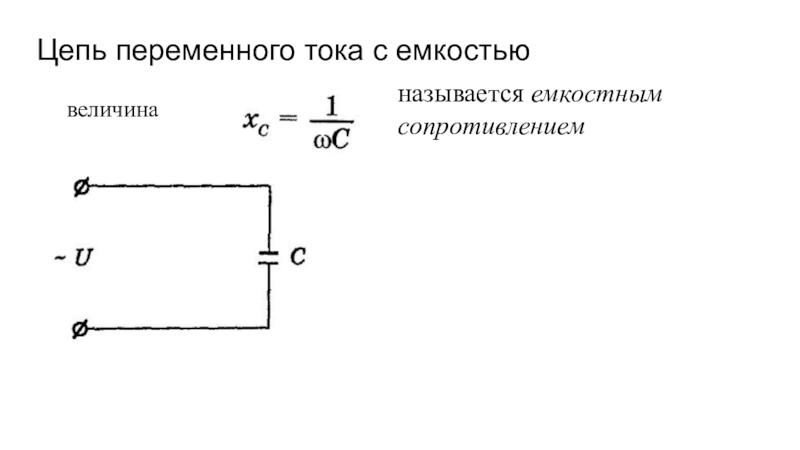

Цепи переменного тока с активным сопротивлением, индуктивностью и ёмкостью

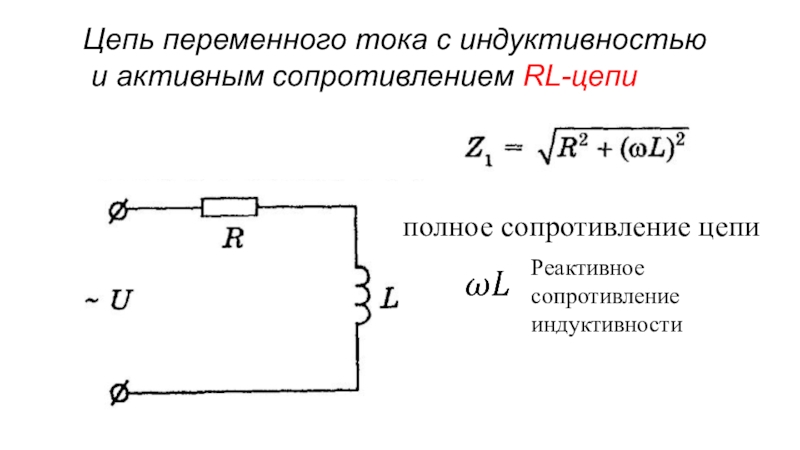

RL-цепи
RC- цепи

для полной цепи
Запишите формулу: сопротивление проводника
Изобразите в виде схемы последовательное, параллельное и смешанное соединение резисторов
Запишите формулу мощности в электрической цепи
Решите задачу: в сеть напряжением 220 В включена лампа накаливания. Определите мощность, потребляемую лампой, если её сопротивление 1210 Ом.
Применив первый закон Кирхгофа, определите чему равна I5

переменным.

Переменный электрический ток
представляет собой
вынужденные
электромагнитные
колебания

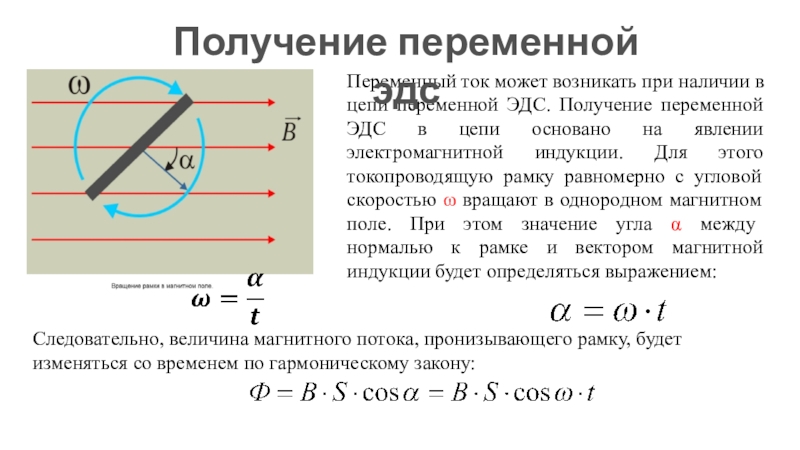

переменной ЭДС в цепи основано на явлении электромагнитной индукции. Для этого токопроводящую рамку равномерно с угловой скоростью ω вращают в однородном магнитном поле. При этом значение угла α между нормалью к рамке и вектором магнитной индукции будет определяться выражением:

Получение переменной эдс

Следовательно, величина магнитного потока, пронизывающего рамку, будет изменяться со временем по гармоническому закону:

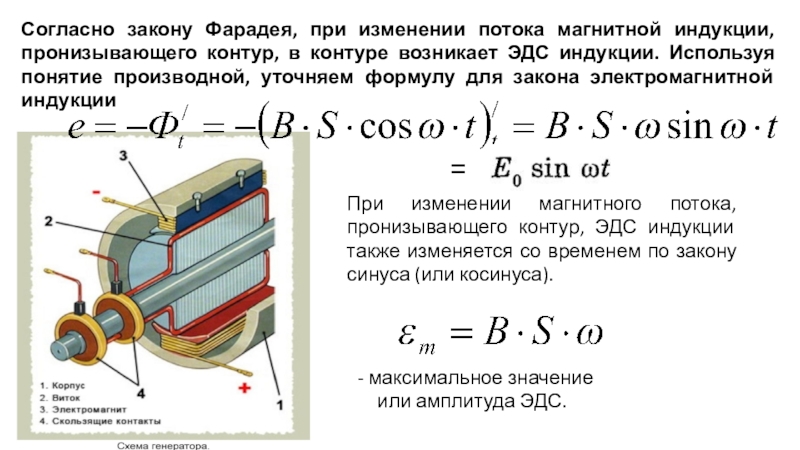

контуре возникает ЭДС индукции. Используя понятие производной, уточняем формулу для закона электромагнитной индукции

При изменении магнитного потока, пронизывающего контур, ЭДС индукции также изменяется со временем по закону синуса (или косинуса).

максимальное значение
или амплитуда ЭДС.

=

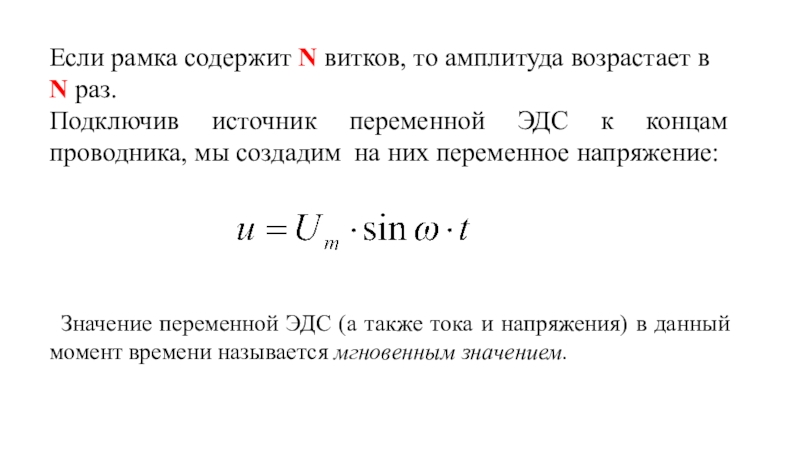

источник переменной ЭДС к концам проводника, мы создадим на них переменное напряжение:

Значение переменной ЭДС (а также тока и напряжения) в данный момент времени называется мгновенным значением.

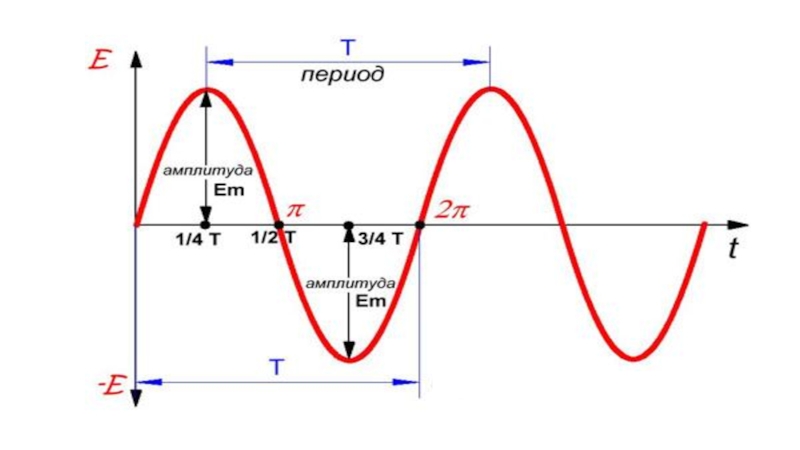

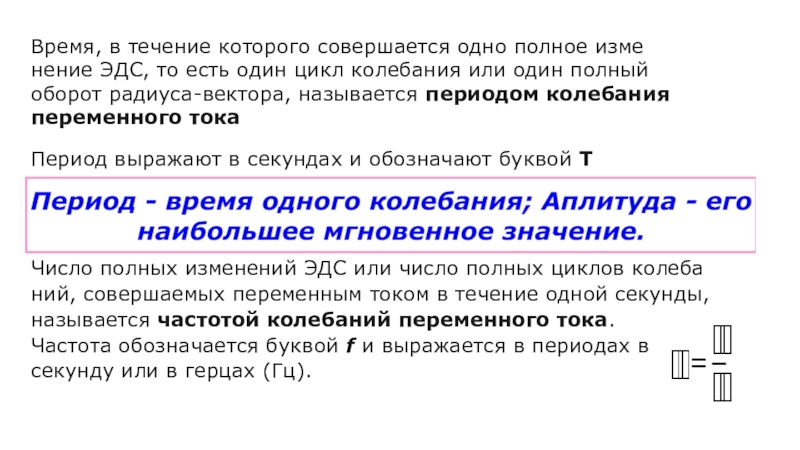

один цикл колебания или один полный оборот радиуса-вектора, называется периодом колебания пере­менного тока

Период выражают в секундах и обозначают буквой Т

Число полных изменений ЭДС или число полных циклов колеба­ний, совершаемых переменным током в течение одной секунды, называется частотой колебаний переменного тока.
Частота обо­значается буквой f и выражается в периодах в секунду или в герцах (Гц).

о так называемом действующем значении.
Когда на электроприборах указывают силу тока, на которую они рассчитаны, то также имеют в виду действующее значение силы тока.

Когда говорят, что напряжение в городской электрической сети составляет 220 В, то речь идёт не о мгновенном значении напряжения

в проводнике то же количество теплоты, что и переменный ток за то же время.

Действующее значение напряжения:

Действующее значение ЭДС:

Е=0,707Е0

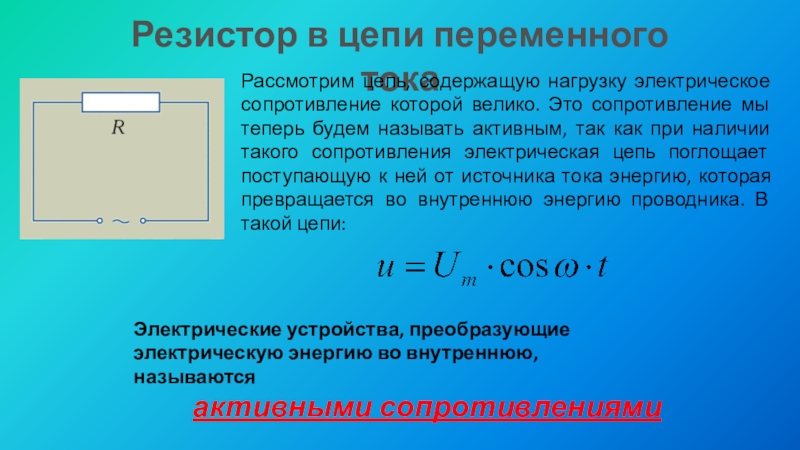

велико. Это сопротивление мы теперь будем называть активным, так как при наличии такого сопротивления электрическая цепь поглощает поступающую к ней от источника тока энергию, которая превращается во внутреннюю энергию проводника. В такой цепи:

Электрические устройства, преобразующие электрическую энергию во внутреннюю, называются
активными сопротивлениями

его можно рассчитать по закону Ома для участка цепи:

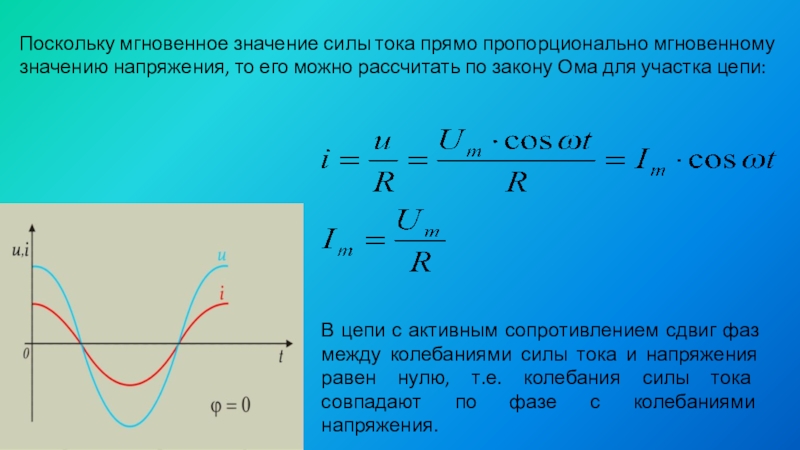

В цепи с активным сопротивлением сдвиг фаз между колебаниями силы тока и напряжения равен нулю, т.е. колебания силы тока совпадают по фазе с колебаниями напряжения.

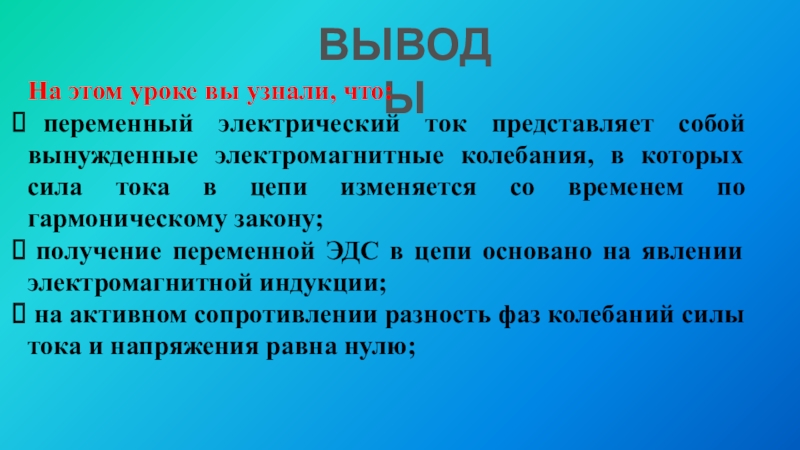

вынужденные электромагнитные колебания, в которых сила тока в цепи изменяется со временем по гармоническому закону;
получение переменной ЭДС в цепи основано на явлении электромагнитной индукции;
на активном сопротивлении разность фаз колебаний силы тока и напряжения равна нулю;

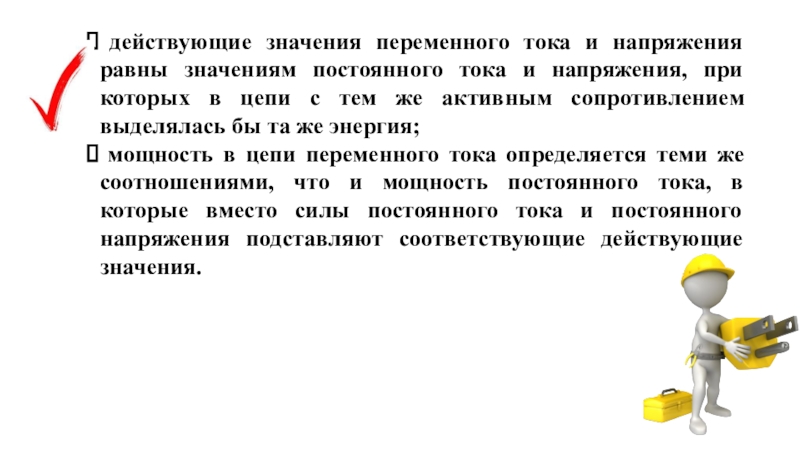

и напряжения, при которых в цепи с тем же активным сопротивлением выделялась бы та же энергия;
мощность в цепи переменного тока определяется теми же соотношениями, что и мощность постоянного тока, в которые вместо силы постоянного тока и постоянного напряжения подставляют соответствующие действующие значения.

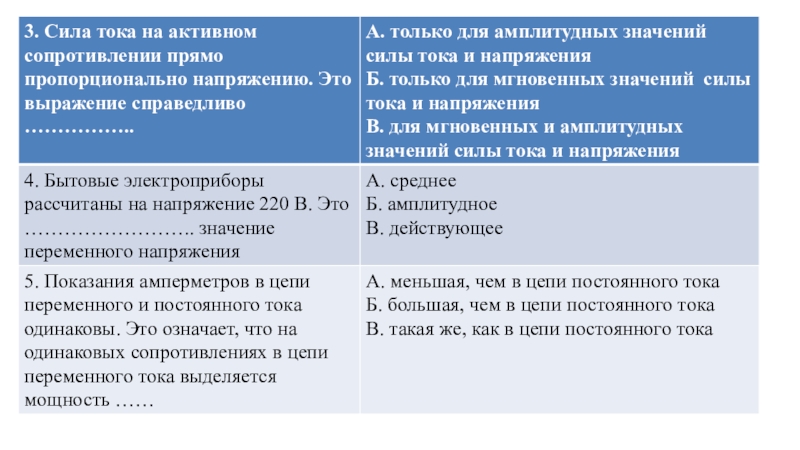

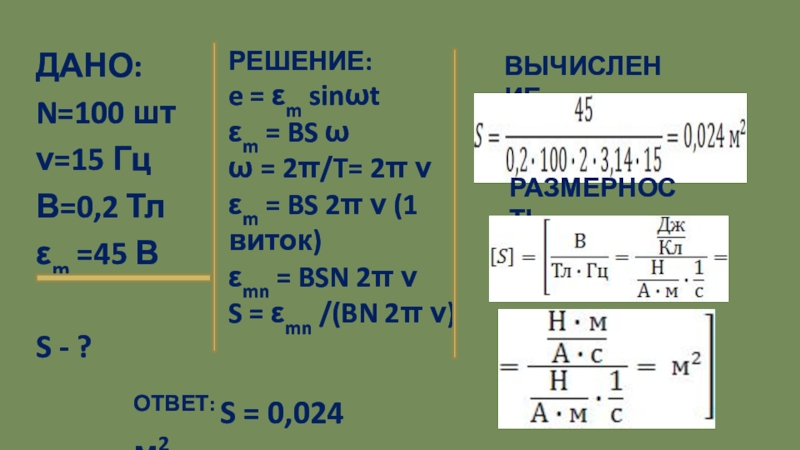

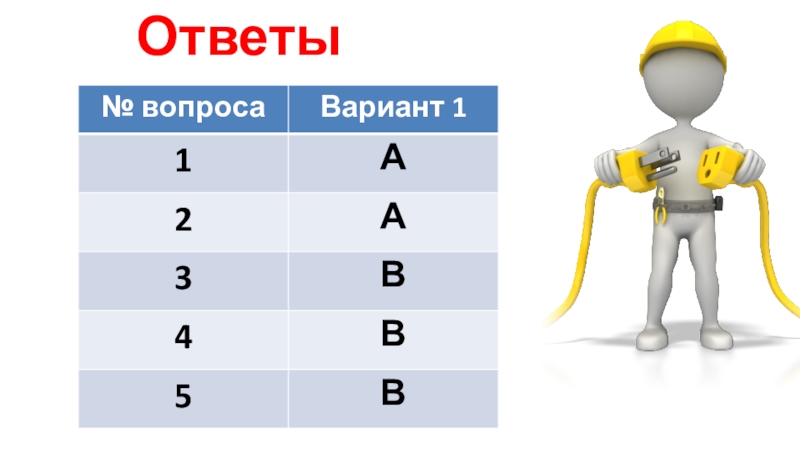

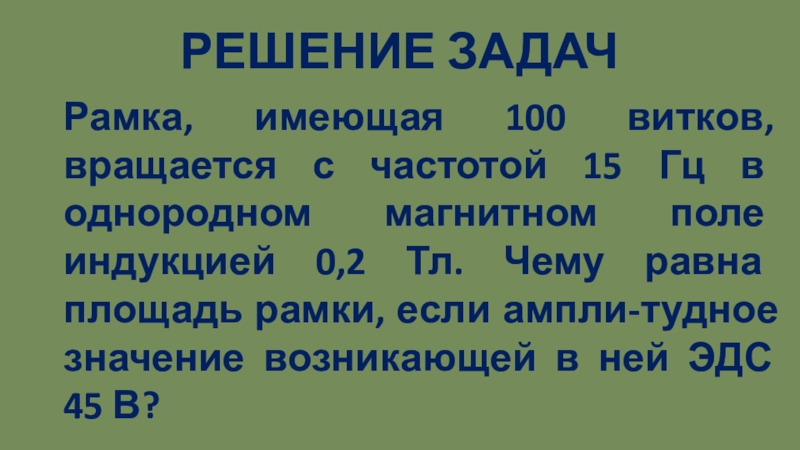

однородном магнитном поле индукцией 0,2 Тл. Чему равна площадь рамки, если ампли-тудное значение возникающей в ней ЭДС 45 В?

= BS ω
ω = 2π/T= 2π ν
εm = BS 2π ν (1 виток)
εmn = BSN 2π ν
S = εmn /(BN 2π ν)

ВЫЧИСЛЕНИЕ:

РАЗМЕРНОСТЬ:

ОТВЕТ: S = 0,024 м2

сопротивление индуктивности

сопротивление цепи

(по профессии) в которых электрическая энергия превращается в другие виды энергии».

ДОМАШНЕЕ ЗАДАНИЕ

УЧЕБНИК Синдеев Ю. Г. Электротехника с основами электроники стр. 93-97 конспект
