Презентация, доклад по электротехнике на тему Измерение сопротивления

Электрическое сопротивление - величина, характеризующая противодействие электрической цепи (или её участка) электрическому току, измеряется в омах.Методы измерения электрического сопротивления:Измерение методом амперметра и вольтметра.Измерение сопротивлений электрическими мостами.Измерение омметром.Измерение больших сопротивлений мегаомметрами.

Слайд 1Измерение электрического сопротивления

Измерение электрического сопротивления

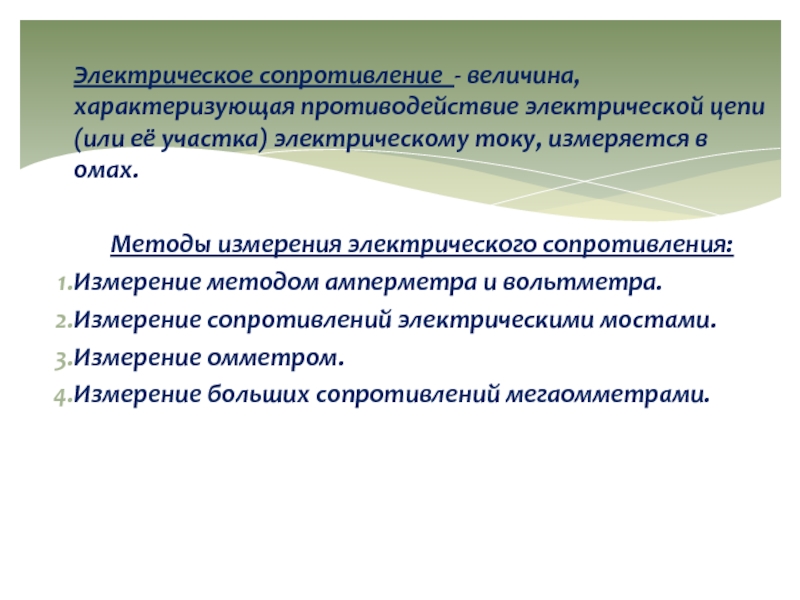

Слайд 2Электрическое сопротивление - величина, характеризующая противодействие электрической цепи (или её участка)

электрическому току, измеряется в омах.

Методы измерения электрического сопротивления:
Измерение методом амперметра и вольтметра.
Измерение сопротивлений электрическими мостами.
Измерение омметром.
Измерение больших сопротивлений мегаомметрами.
Электрическое сопротивление - величина, характеризующая противодействие электрической цепи (или её участка) электрическому току, измеряется в омах.Методы измерения

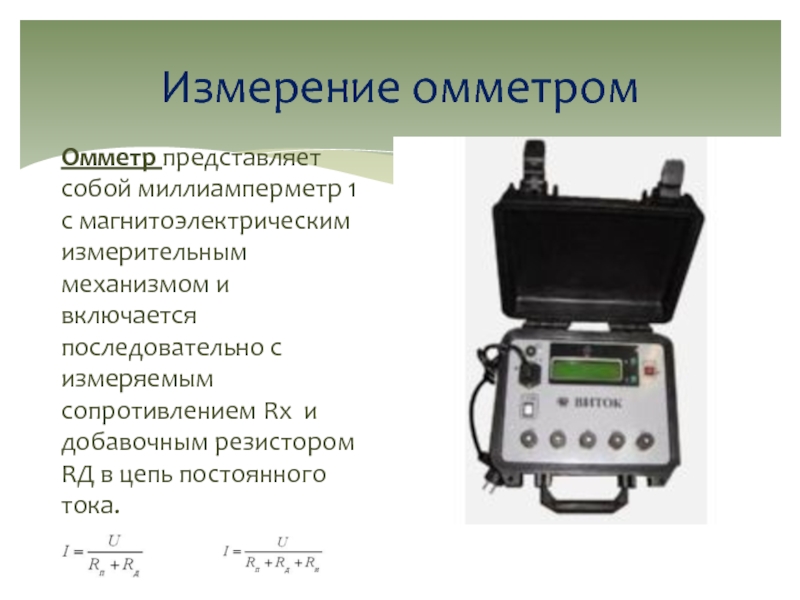

Слайд 3Омметр представляет собой миллиамперметр 1 с магнитоэлектрическим измерительным механизмом и включается

последовательно с измеряемым сопротивлением Rx и добавочным резистором RД в цепь постоянного тока.

Измерение омметром

Омметр представляет собой миллиамперметр 1 с магнитоэлектрическим измерительным механизмом и включается последовательно с измеряемым сопротивлением Rx и

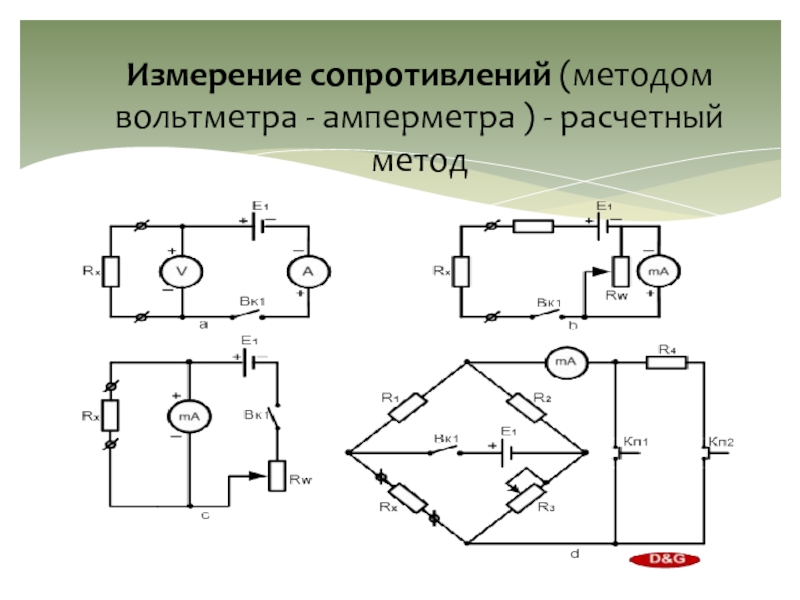

Слайд 4Измерение сопротивлений (методом вольтметра - амперметра ) - расчетный метод

Измерение сопротивлений (методом вольтметра - амперметра ) - расчетный метод

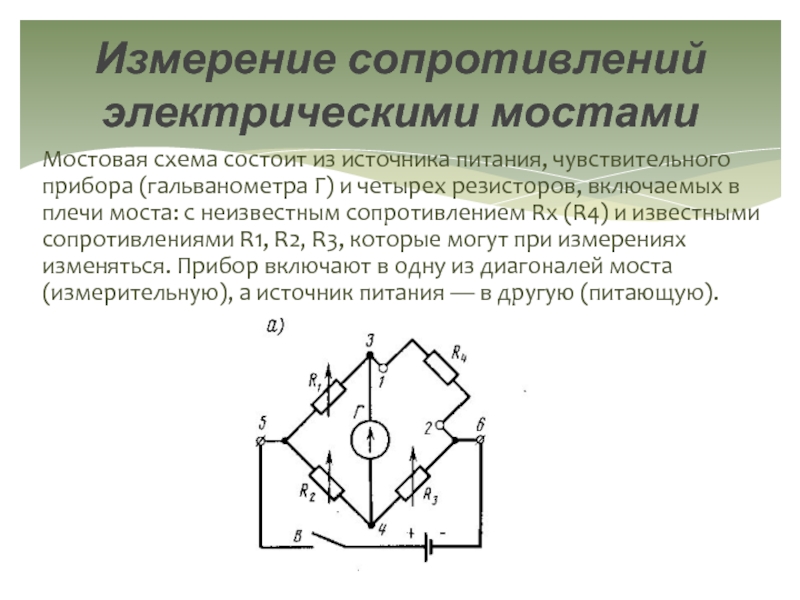

Слайд 5Мостовая схема состоит из источника питания, чувствительного прибора (гальванометра Г) и

четырех резисторов, включаемых в плечи моста: с неизвестным сопротивлением Rx (R4) и известными сопротивлениями R1, R2, R3, которые могут при измерениях изменяться. Прибор включают в одну из диагоналей моста (измерительную), а источник питания — в другую (питающую).

Измерение сопротивлений электрическими мостами

Мостовая схема состоит из источника питания, чувствительного прибора (гальванометра Г) и четырех резисторов, включаемых в плечи моста:

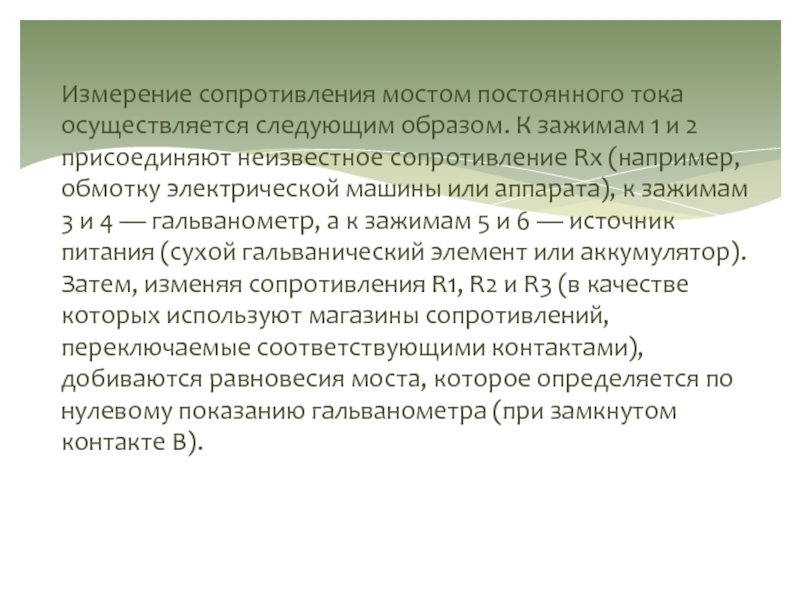

Слайд 6Измерение сопротивления мостом постоянного тока осуществляется следующим образом. К зажимам 1

и 2 присоединяют неизвестное сопротивление Rx (например, обмотку электрической машины или аппарата), к зажимам 3 и 4 — гальванометр, а к зажимам 5 и 6 — источник питания (сухой гальванический элемент или аккумулятор). Затем, изменяя сопротивления R1, R2 и R3 (в качестве которых используют магазины сопротивлений, переключаемые соответствующими контактами), добиваются равновесия моста, которое определяется по нулевому показанию гальванометра (при замкнутом контакте В).
Измерение сопротивления мостом постоянного тока осуществляется следующим образом. К зажимам 1 и 2 присоединяют неизвестное сопротивление Rx

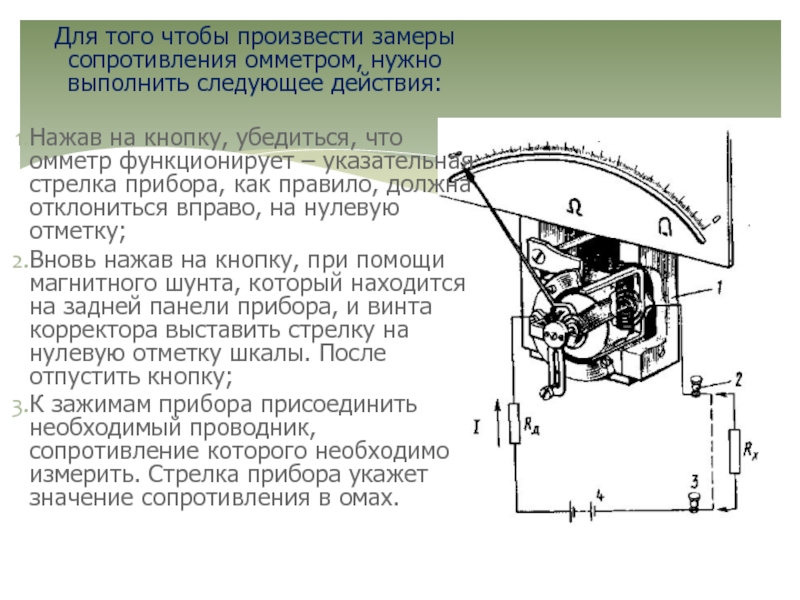

Слайд 7Для того чтобы произвести замеры сопротивления омметром, нужно выполнить следующее действия:
Нажав

на кнопку, убедиться, что омметр функционирует – указательная стрелка прибора, как правило, должна отклониться вправо, на нулевую отметку;
Вновь нажав на кнопку, при помощи магнитного шунта, который находится на задней панели прибора, и винта корректора выставить стрелку на нулевую отметку шкалы. После отпустить кнопку;
К зажимам прибора присоединить необходимый проводник, сопротивление которого необходимо измерить. Стрелка прибора укажет значение сопротивления в омах.

Для того чтобы произвести замеры сопротивления омметром, нужно выполнить следующее действия:  Нажав на кнопку, убедиться, что омметр
