Презентация, доклад по электротехнике на тему Электробезопасность на строительной площадке
Содержание
- 1. Презентация по электротехнике на тему Электробезопасность на строительной площадке
- 2. все мы знаем, что с электричеством нужно
- 3. Когда жизнь и здоровье висит на волоске
- 4. Слайд 4
- 5. Электробезопасность - система организационных и технических мероприятий
- 6. Организационные мероприятия по электробезопасностиОрганизационными мероприятиями, обеспечивающими безопасность
- 7. Технические мероприятия, обеспечивающие безопасность работ со снятием
- 8. Слайд 8
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12
- 13. Слайд 13
- 14. Слайд 14
- 15. Заземление электрооборудования стройплощадок. Заземление КрановА, В, С — фазные провода
- 16. Слайд 16
все мы знаем, что с электричеством нужно обращаться осторожно. Однако мы порой забываем о бегущей по проводам опасности. А ведь последствия неправильного или неосторожного обращения с электроприборами могут быть очень плачевными.
Слайд 1Презентация
тема:Обеспечение электробезопасности на строительной площадке
Преподаватель электротехники и специальных
Слайд 2все мы знаем, что с электричеством нужно обращаться осторожно. Однако мы
порой забываем о бегущей по проводам опасности. А ведь последствия неправильного или неосторожного обращения с электроприборами могут быть очень плачевными.

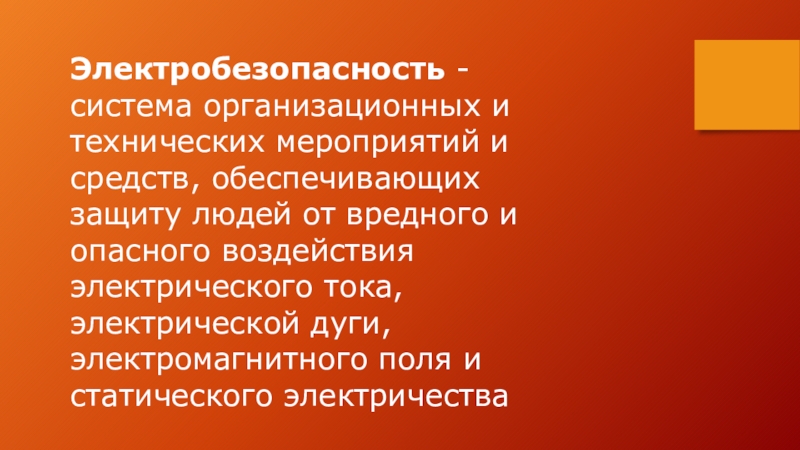

Слайд 5Электробезопасность - система организационных и технических мероприятий и средств, обеспечивающих защиту
людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества

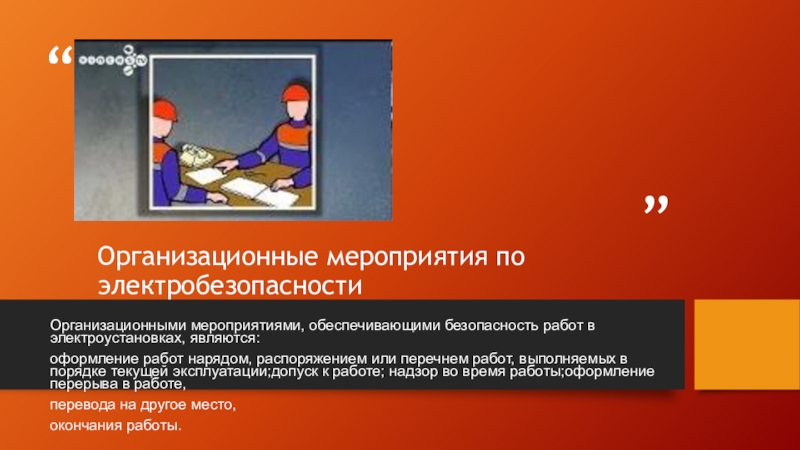

Слайд 6Организационные мероприятия по электробезопасности
Организационными мероприятиями, обеспечивающими безопасность работ в электроустановках, являются:
оформление
работ нарядом, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации;допуск к работе; надзор во время работы;оформление перерыва в работе,
перевода на другое место,
окончания работы.
перевода на другое место,
окончания работы.

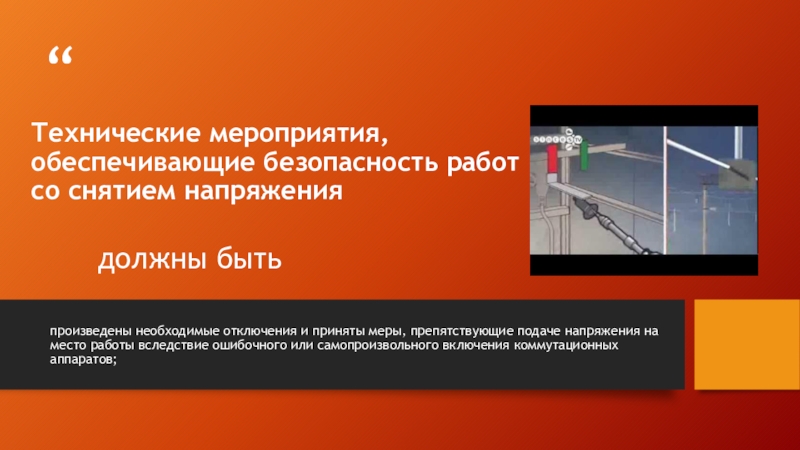

Слайд 7Технические мероприятия, обеспечивающие безопасность работ
со снятием напряжения
должны быть
произведены необходимые отключения и
приняты меры, препятствующие подаче напряжения на место работы вследствие ошибочного или самопроизвольного включения коммутационных аппаратов;

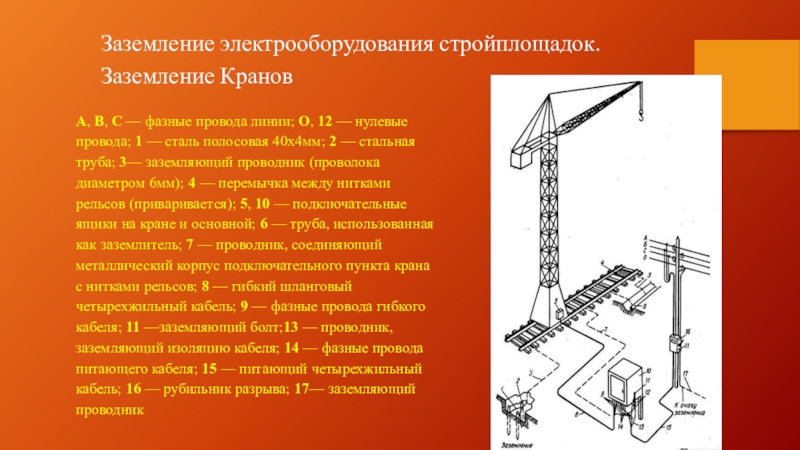

Слайд 15Заземление электрооборудования стройплощадок. Заземление Кранов
А, В, С — фазные провода линии; О, 12 — нулевые провода; 1 — сталь
полосовая 40х4мм; 2 — стальная труба; 3— заземляющий проводник (проволока диаметром 6мм); 4 — перемычка между нитками рельсов (приваривается); 5, 10 — подключательные ящики на кране и основной; 6 — труба, использованная как заземлитель; 7 — проводник, соединяющий металлический корпус подключательного пункта крана с нитками рельсов; 8 — гибкий шланговый четырехжильный кабель; 9 — фазные провода гибкого кабеля; 11 —заземляющий болт;13 — проводник, заземляющий изоляцию кабеля; 14 — фазные провода питающего кабеля; 15 — питающий четырехжильный кабель; 16 — рубильник разрыва; 17— заземляющий проводник
