Презентация, доклад по электротехнике и электронике на тему Транзисторы СПО

переходов, которое используется для управления электрическим током.
Изменяя величину напряжения, приложенного к его электродам, можно управлять величиной тока через транзистор и использовать его для усиления напряжения и мощности.

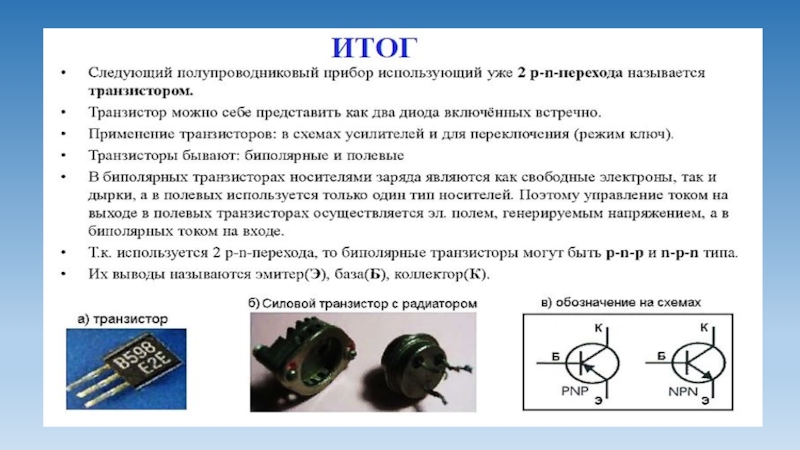

Транзистор

Транзистор, как и диод, может быть изготовлен из германия или кремния, но кремний более популярен.

движением носителей зарядов обоих знаков (свободных дырок и электронов) .

(один из двух основных видов транзисторов)

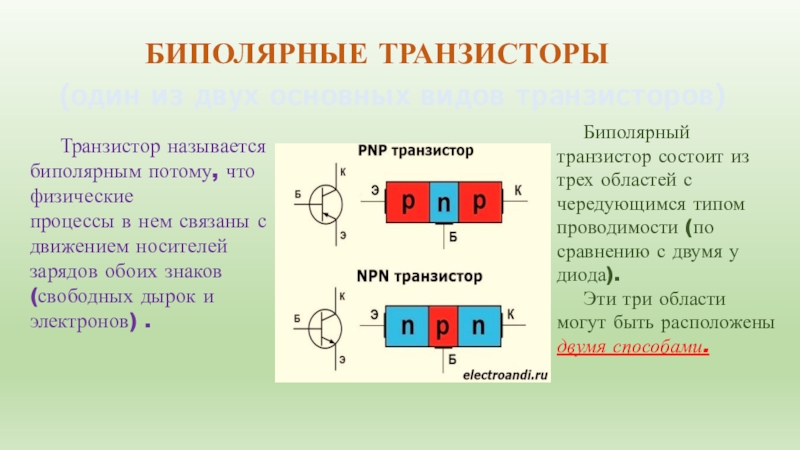

Биполярный транзистор состоит из трех областей с чередующимся типом
проводимости (по сравнению с двумя у диода).
Эти три области могут быть расположены двумя способами.

того чтобы области эмиттера, базы и коллек –
тора взаимодействовали должным образом, к транзистору должно быть правильно приложено напряжение.

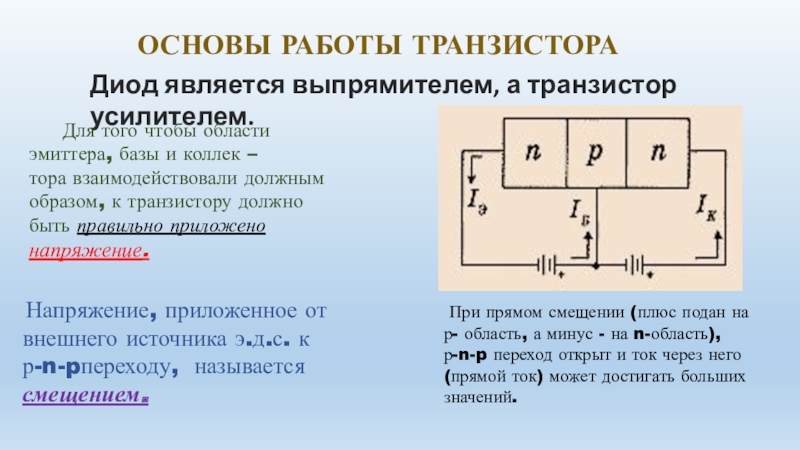

Напряжение, приложенное от внешнего источника э.д.с. к р-n-pпереходу, называется смещением.

При прямом смещении (плюс подан на р- область, а минус - на n-область), р-n-p переход открыт и ток через него (прямой ток) может достигать больших значений.

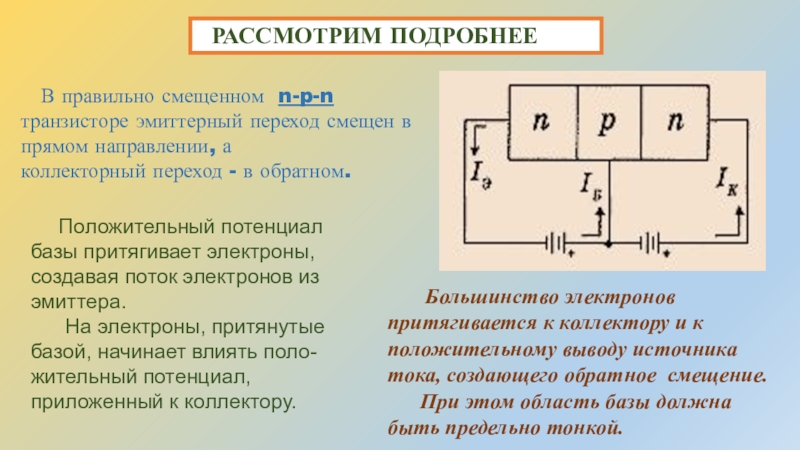

смещен в прямом направлении, а
коллекторный переход - в обратном.

Большинство электронов притягивается к коллектору и к положительному выводу источника тока, создающего обратное смещение.
При этом область базы должна быть предельно тонкой.

Положительный потенциал базы притягивает электроны, создавая поток электронов из эмиттера.
На электроны, притянутые базой, начинает влиять поло-
жительный потенциал, приложенный к коллектору.

необходимо поменять местами и направление потока электронов изменится на противоположное.

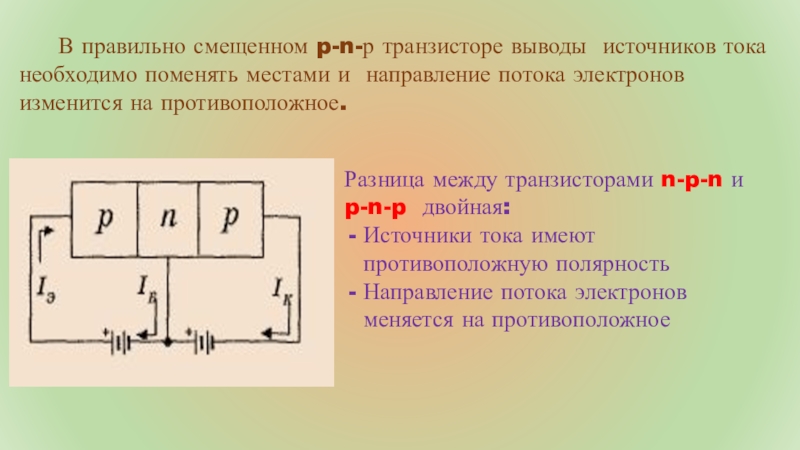

Разница между транзисторами n-p-n и p-n-p двойная:
Источники тока имеют противоположную полярность
Направление потока электронов меняется на противоположное

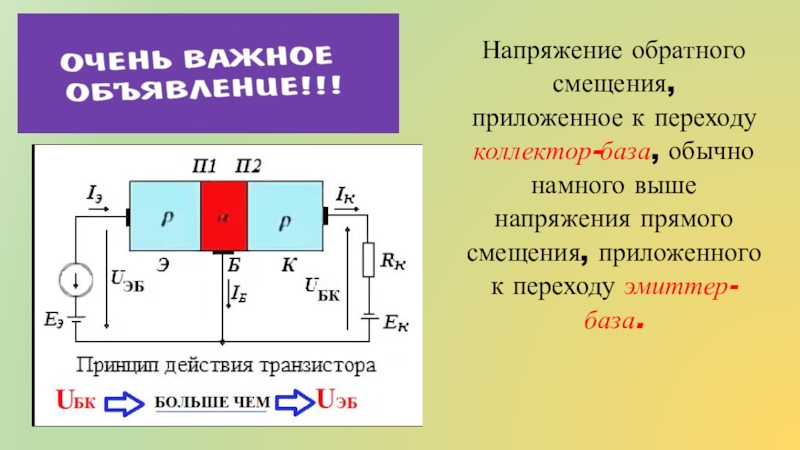

прямого смещения, приложенного к переходу эмиттер-база.

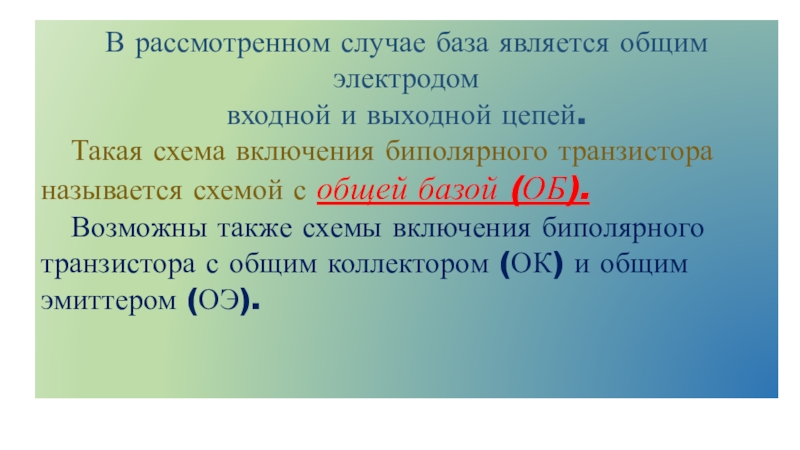

схема включения биполярного транзистора называется схемой с общей базой (ОБ).
Возможны также схемы включения биполярного транзистора с общим коллектором (ОК) и общим эмиттером (ОЭ).
