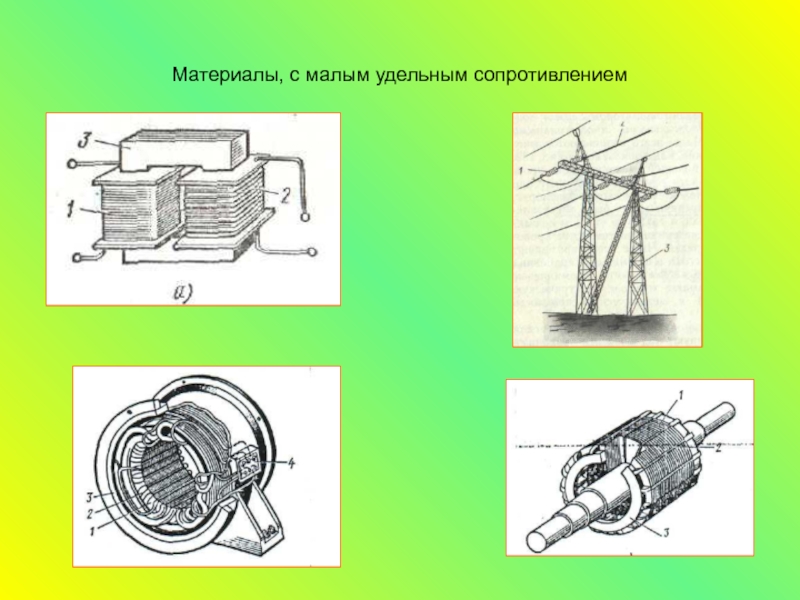

- 4. Материалы, с малым удельным сопротивлением

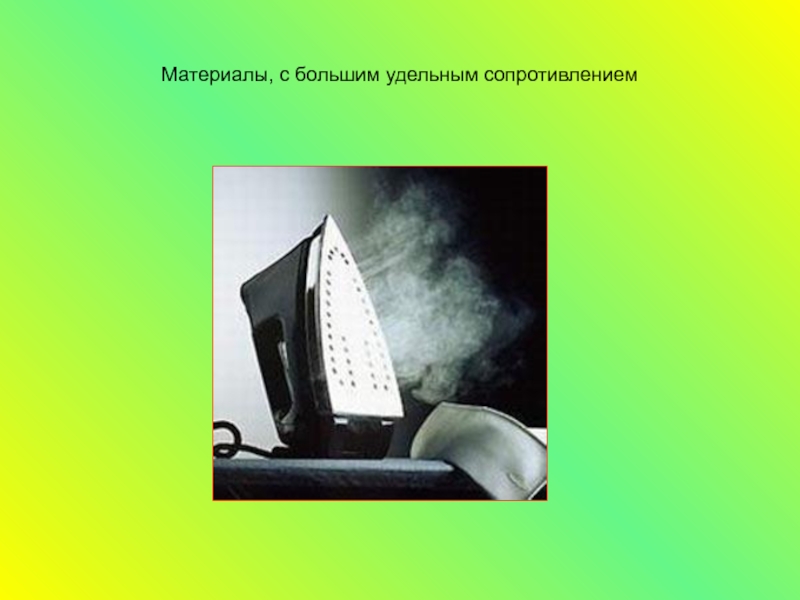

- 5. Материалы, с большим удельным сопротивлением
- 6. Задача 1 Сечение проволоки из нихрома
- 7. Дано: S = 1,5 мм² R
- 8. Задача 2 Определите удельное сопротивление провода и
- 9. Дано: = 69,79

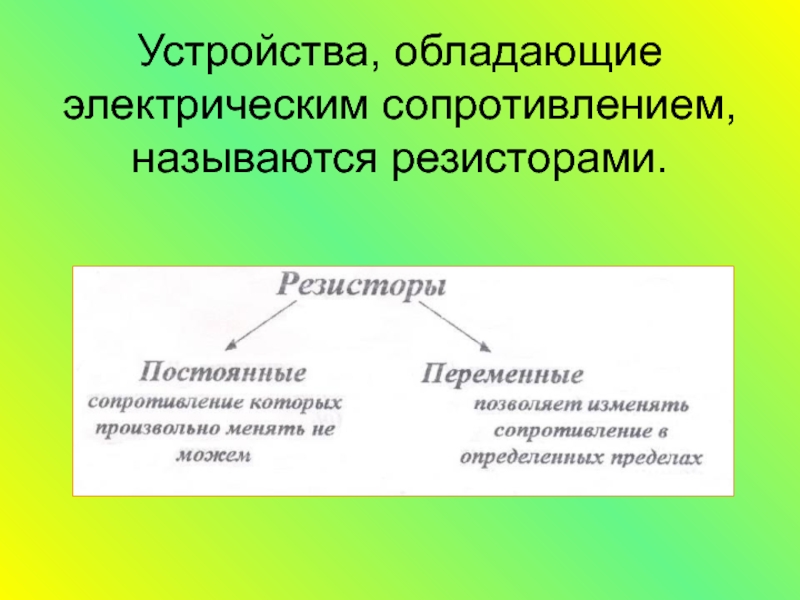

- 10. Устройства, обладающие электрическим сопротивлением, называются резисторами.

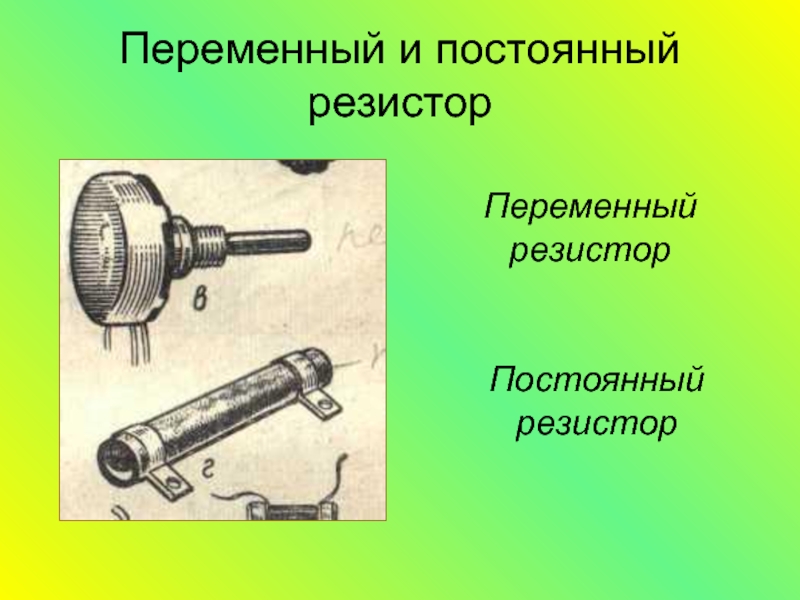

- 11. Переменный и постоянный резистор Переменный резисторПостоянный резистор

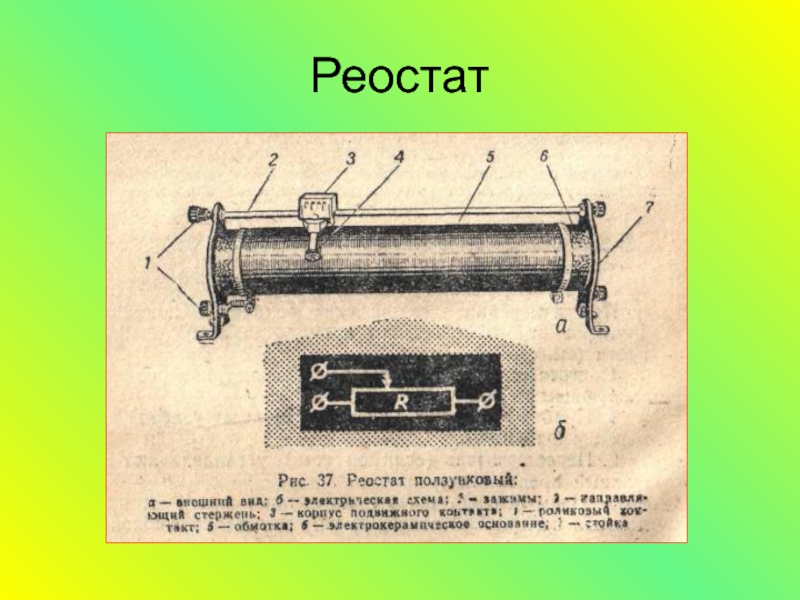

- 12. Реостат

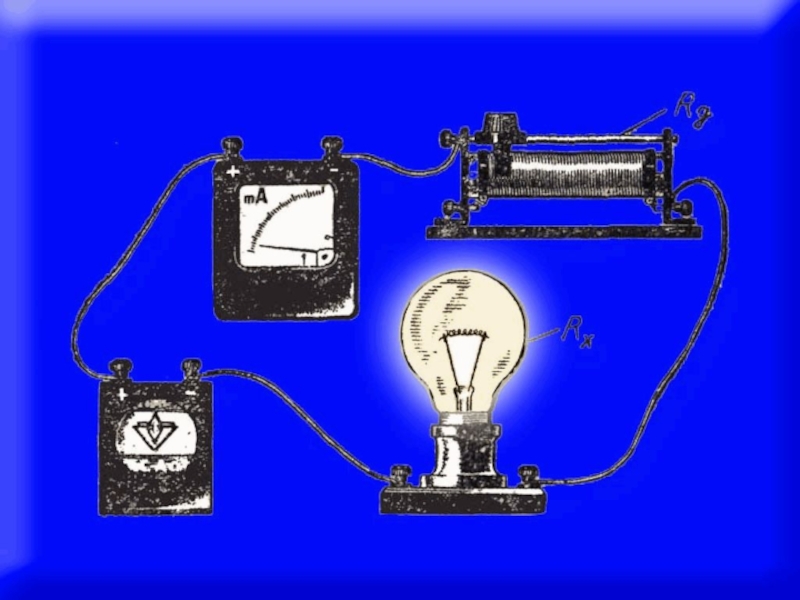

- 13. Слайд 13

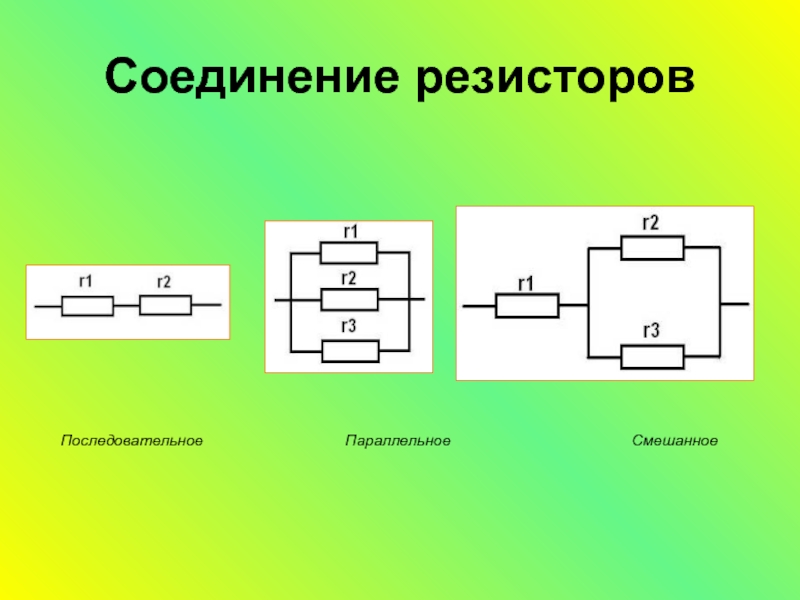

- 14. Соединение резисторовПоследовательное
- 15. При последовательном соединении нескольких резисторов с
- 16. Недостатки последовательного соединения: 1) выключение одного из
- 17. При параллельном соединении резисторов с разными
- 18. Смешанное соединение приёмников электроэнергии. Определение r общ

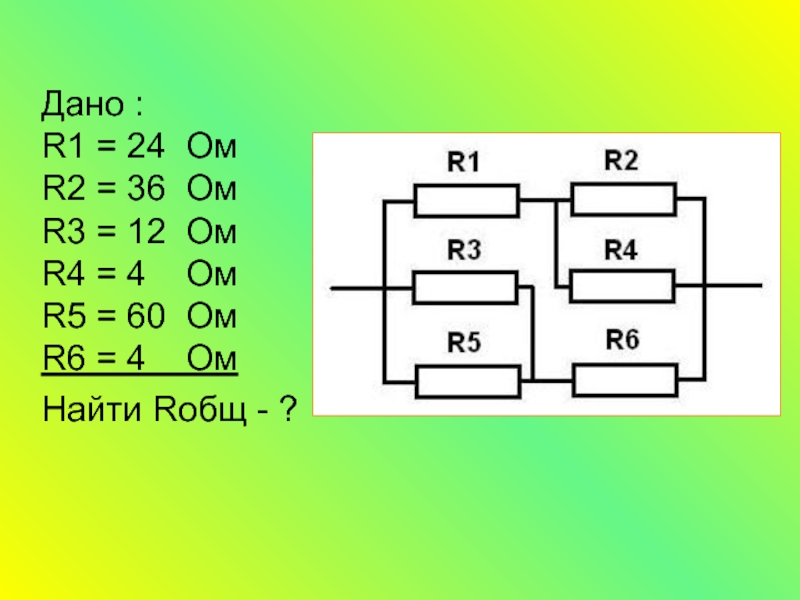

- 19. Дано : R1 = 24 Ом R2

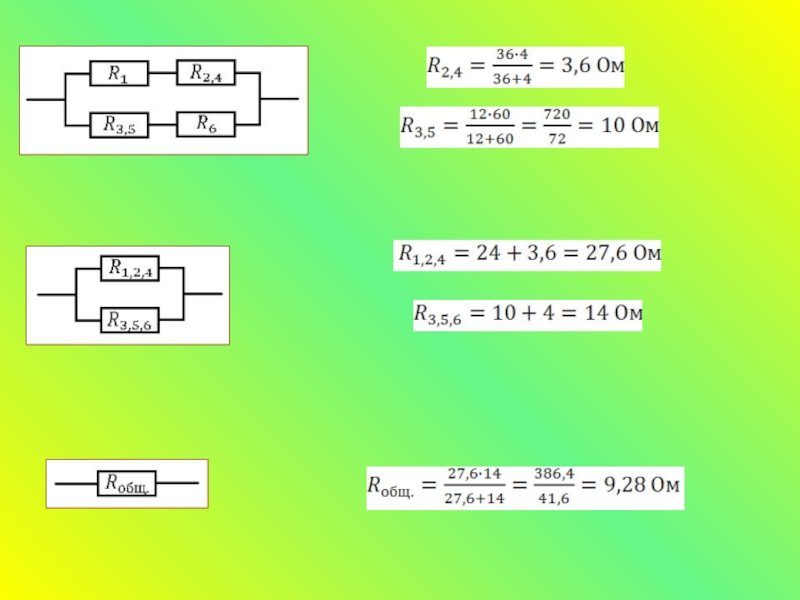

- 20. Слайд 20

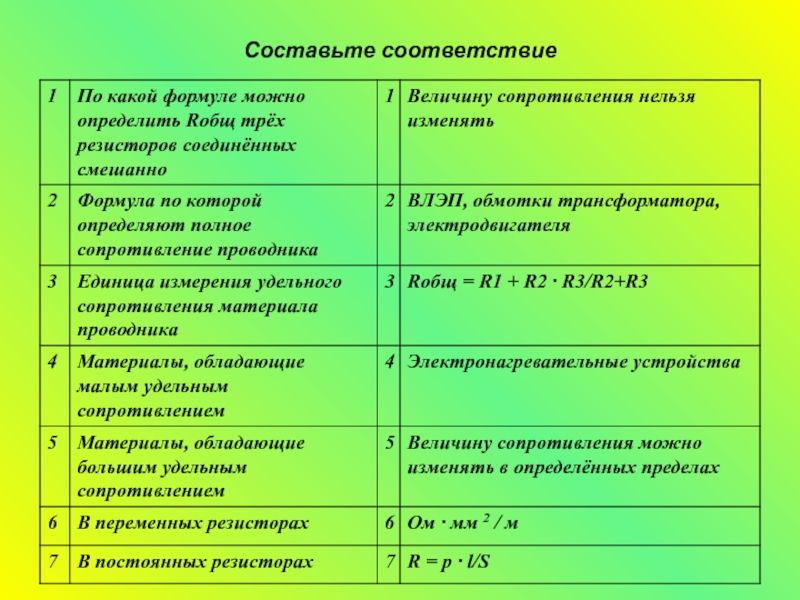

- 21. Составьте соответствие

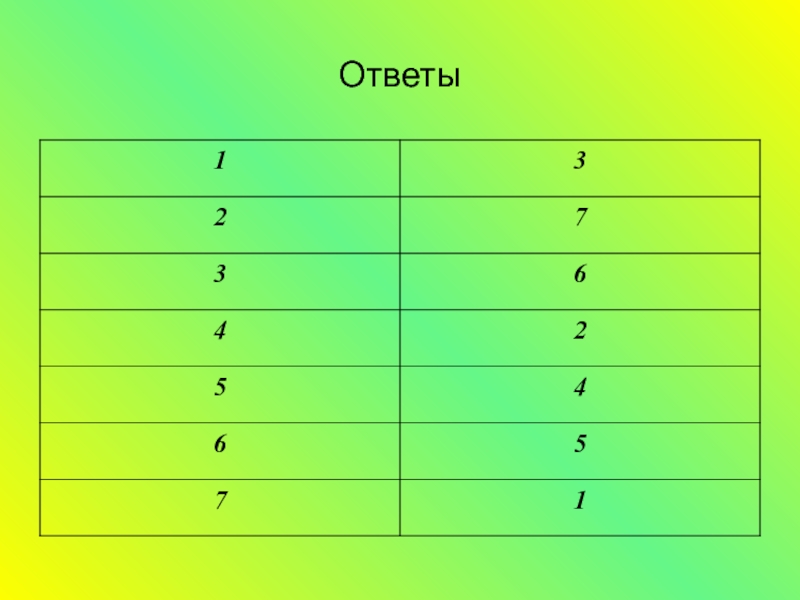

- 22. Ответы
- 23. Задание на дом
Что такое сопротивление? Сопротивление проводника можно характеризовать, как свойство препятствовать прохождению тока.
Слайд 2
Что такое сопротивление?
Сопротивление проводника можно характеризовать, как свойство препятствовать прохождению тока.

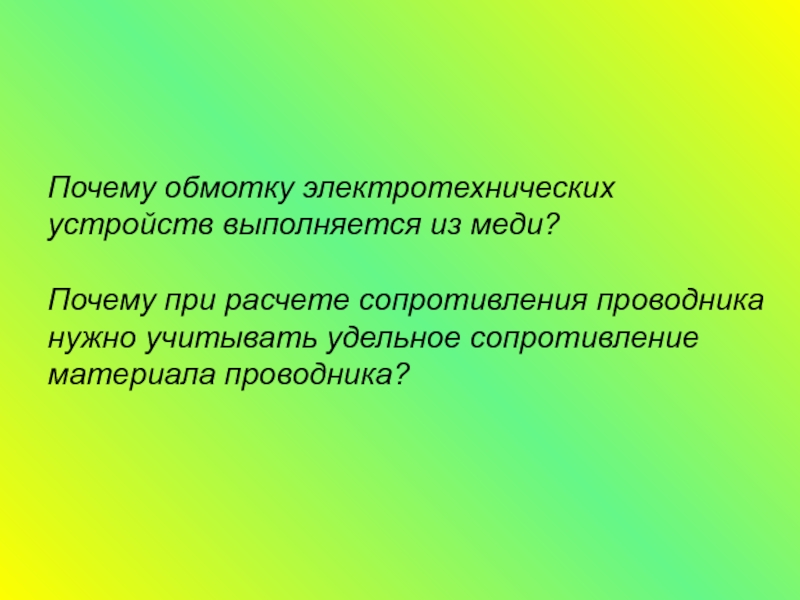

Слайд 3Почему обмотку электротехнических устройств выполняется из меди? Почему при расчете сопротивления проводника
нужно учитывать удельное сопротивление материала проводника?

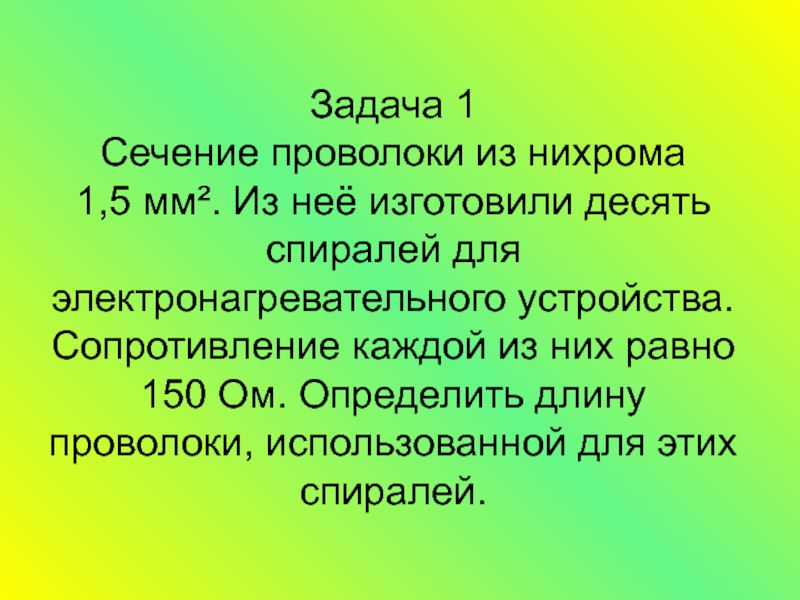

Слайд 6Задача 1 Сечение проволоки из нихрома 1,5 мм². Из неё изготовили десять
спиралей для электронагревательного устройства. Сопротивление каждой из них равно 150 Ом. Определить длину проволоки, использованной для этих спиралей.

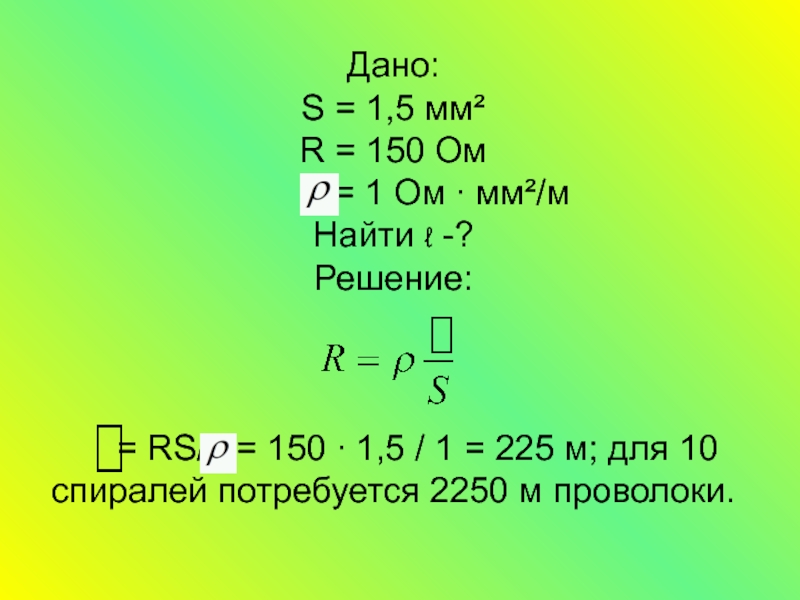

Слайд 7Дано: S = 1,5 мм² R = 150 Ом
= 1 Ом ∙ мм²/м
Найти ℓ -?
Решение:
= RS/ = 150 ∙ 1,5 / 1 = 225 м; для 10 спиралей потребуется 2250 м проволоки.
Слайд 8Задача 2 Определите удельное сопротивление провода и материал из которого он изготовлен,
если длина провода 69,79 м, сопротивление 6 Ом и площадь поперечного сечения
5 мм².

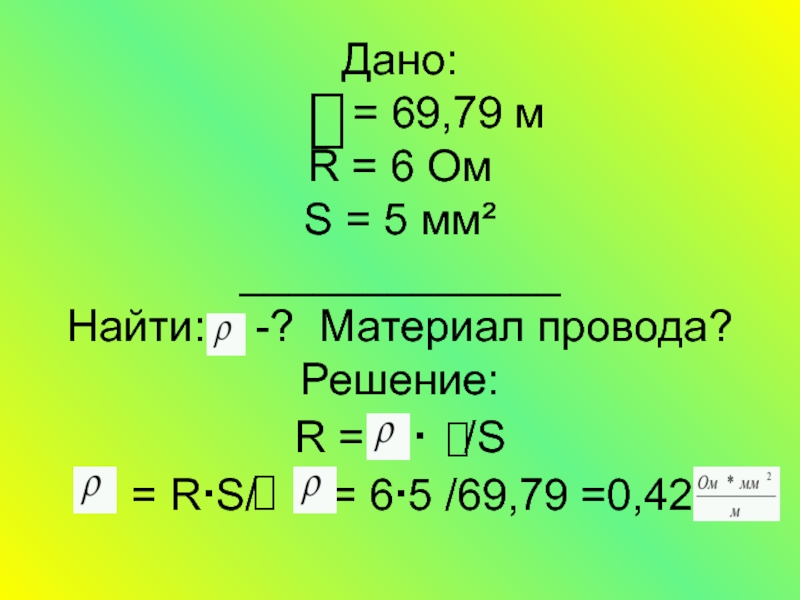

Слайд 9Дано: = 69,79 м R = 6 Ом S =
5 мм²
_____________
Найти: -? Материал провода?
Решение:
R = ∙ /S
= R∙S/ = 6∙5 /69,79 =0,42

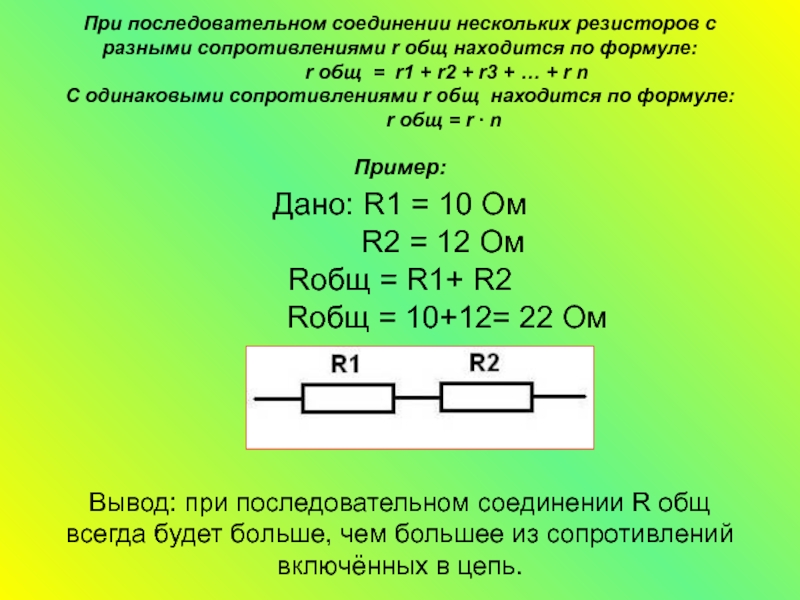

Слайд 15 При последовательном соединении нескольких резисторов с разными сопротивлениями r общ находится
по формуле:
r общ = r1 + r2 + r3 + … + r n
С одинаковыми сопротивлениями r общ находится по формуле:
r общ = r ∙ n
Пример:
Дано: R1 = 10 Ом
R2 = 12 Ом
Rобщ = R1+ R2
Rобщ = 10+12= 22 Ом
Вывод: при последовательном соединении R общ всегда будет больше, чем большее из сопротивлений включённых в цепь.

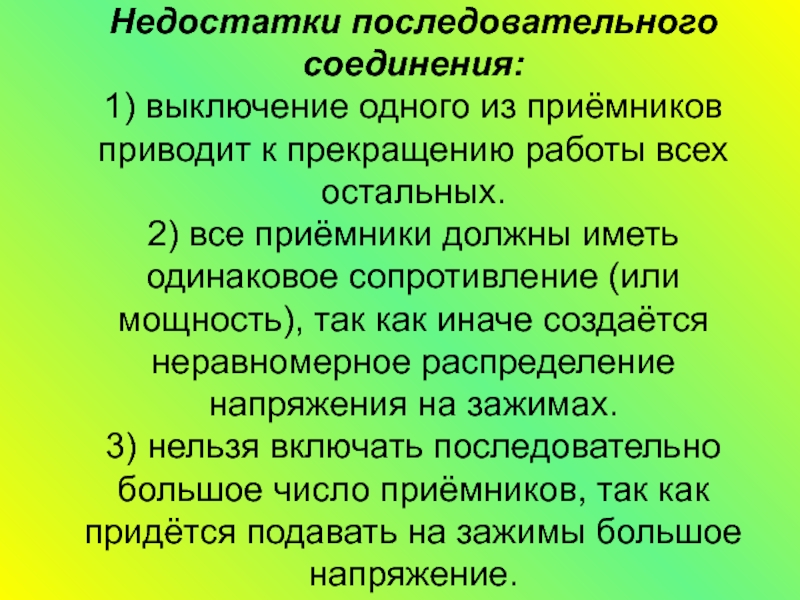

Слайд 16Недостатки последовательного соединения: 1) выключение одного из приёмников приводит к прекращению работы
всех остальных.
2) все приёмники должны иметь одинаковое сопротивление (или мощность), так как иначе создаётся неравномерное распределение напряжения на зажимах.
3) нельзя включать последовательно большое число приёмников, так как придётся подавать на зажимы большое напряжение.

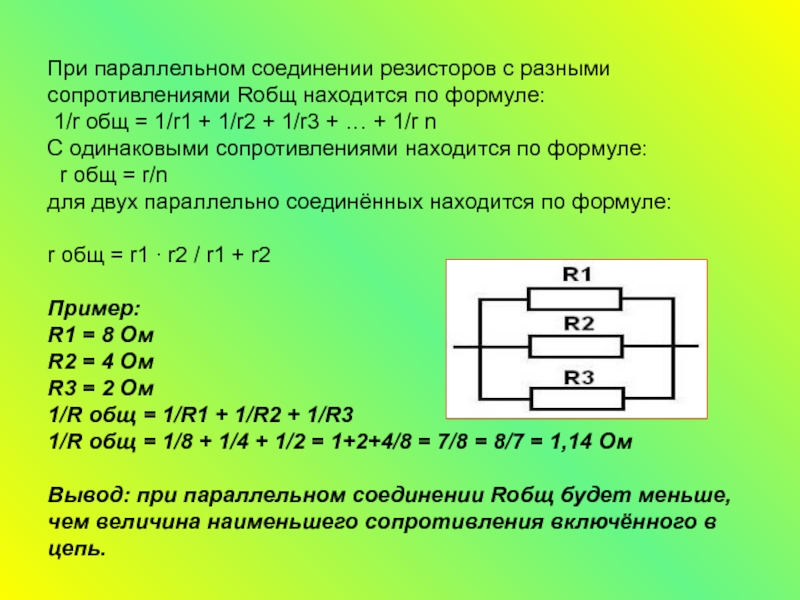

Слайд 17 При параллельном соединении резисторов с разными сопротивлениями Rобщ находится по формуле:
1/r общ = 1/r1 + 1/r2 + 1/r3 + … + 1/r n
С одинаковыми сопротивлениями находится по формуле:
r общ = r/n
для двух параллельно соединённых находится по формуле:
r общ = r1 ∙ r2 / r1 + r2
Пример:
R1 = 8 Ом
R2 = 4 Ом
R3 = 2 Ом
1/R общ = 1/R1 + 1/R2 + 1/R3
1/R общ = 1/8 + 1/4 + 1/2 = 1+2+4/8 = 7/8 = 8/7 = 1,14 Ом
Вывод: при параллельном соединении Rобщ будет меньше, чем величина наименьшего сопротивления включённого в цепь.

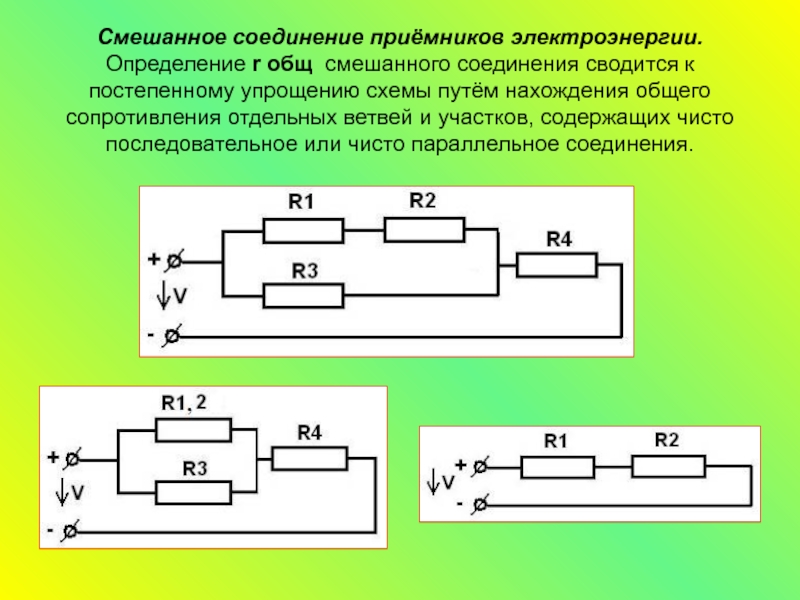

Слайд 18Смешанное соединение приёмников электроэнергии. Определение r общ смешанного соединения сводится к постепенному
упрощению схемы путём нахождения общего сопротивления отдельных ветвей и участков, содержащих чисто последовательное или чисто параллельное соединения.
