Презентация, доклад по электротехнике Аппаратура управления электрооборудованием

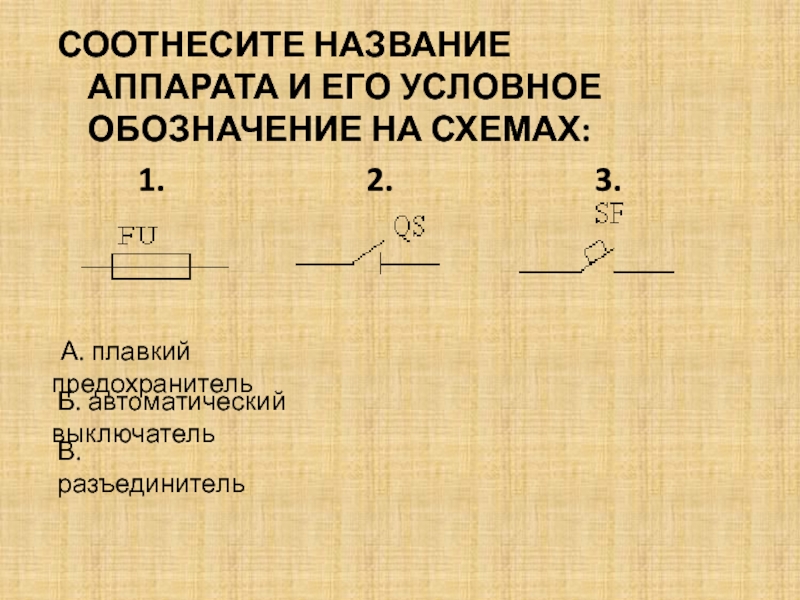

НАЗВАНИЕ АППАРАТА И ЕГО УСЛОВНОЕ ОБОЗНАЧЕНИЕ НА СХЕМАХ:
1. 2. 3.

Контакты;

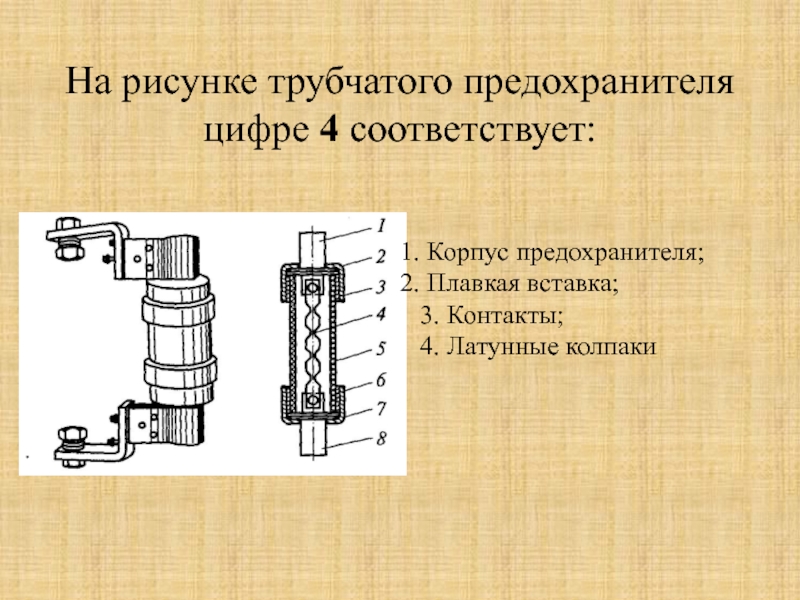

4. Латунные колпаки

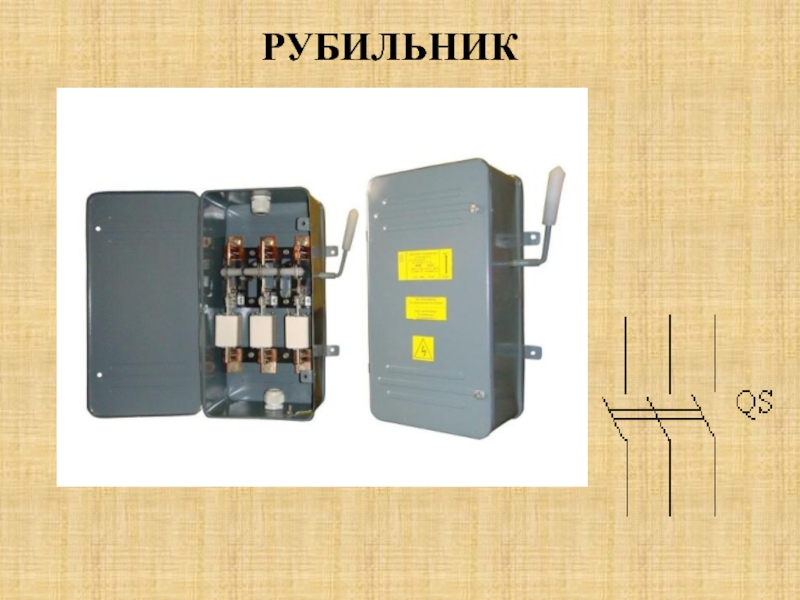

B. рубильник
C. тепловое реле,
D. пакетный выключатель.

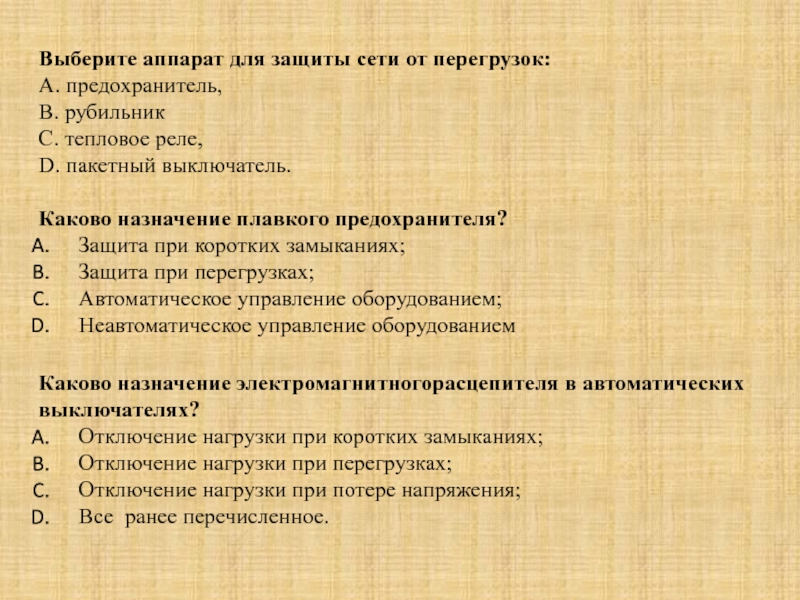

Каково назначение плавкого предохранителя?
Защита при коротких замыканиях;
Защита при перегрузках;
Автоматическое управление оборудованием;
Неавтоматическое управление оборудованием

Каково назначение электромагнитногорасцепителя в автоматических выключателях?
Отключение нагрузки при коротких замыканиях;
Отключение нагрузки при перегрузках;
Отключение нагрузки при потере напряжения;
Все ранее перечисленное.

на электрическом щите:

можно последовательно, можно и параллельно
последовательно
параллельно

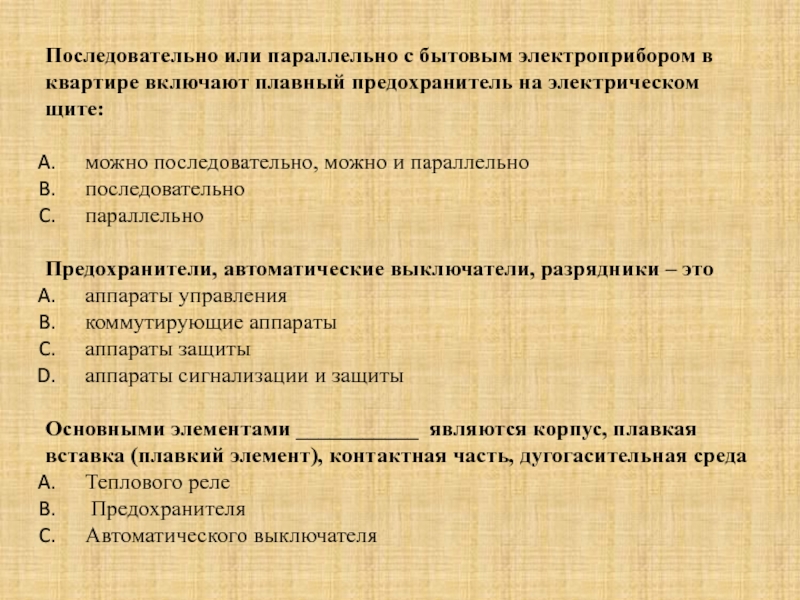

Предохранители, автоматические выключатели, разрядники – это
аппараты управления
коммутирующие аппараты
аппараты защиты
аппараты сигнализации и защиты

Основными элементами ___________ являются корпус, плавкая вставка (плавкий элемент), контактная часть, дугогасительная среда
Теплового реле
Предохранителя
Автоматического выключателя

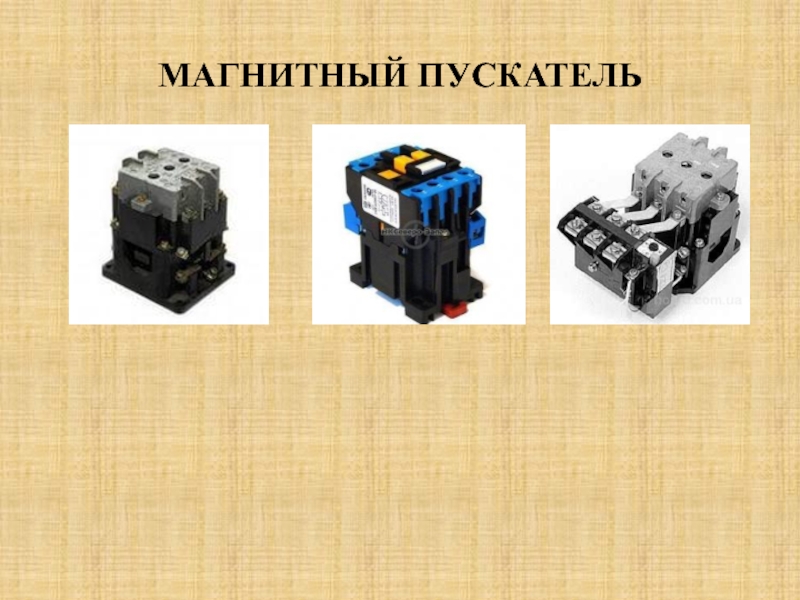

- КОНТАКТНЫЕ ЗАЖИМЫ

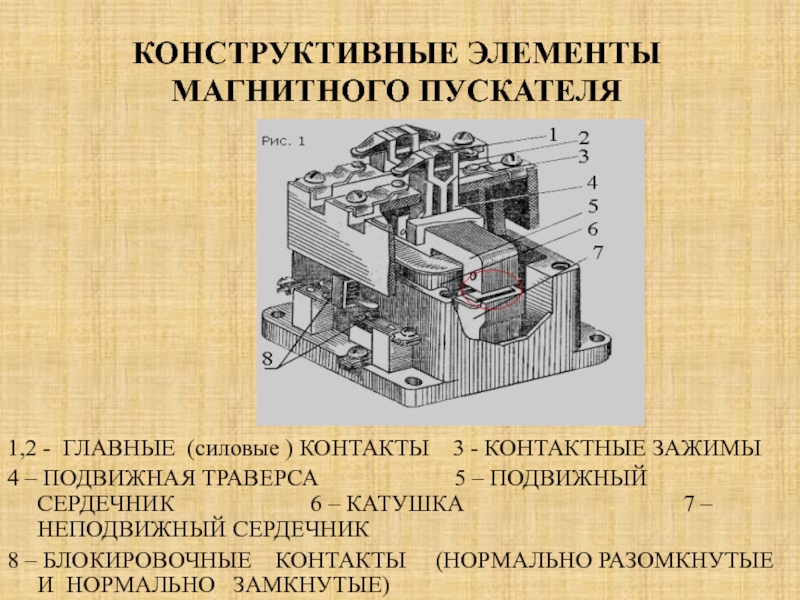

4 – ПОДВИЖНАЯ ТРАВЕРСА 5 – ПОДВИЖНЫЙ СЕРДЕЧНИК 6 – КАТУШКА 7 – НЕПОДВИЖНЫЙ СЕРДЕЧНИК
8 – БЛОКИРОВОЧНЫЕ КОНТАКТЫ (НОРМАЛЬНО РАЗОМКНУТЫЕ И НОРМАЛЬНО ЗАМКНУТЫЕ)

СТЯЖНЫЕ ШПИЛЬКИ 7 - Дугогаситель 8 - Подвижный контакт 11 - Неподвижный контакт

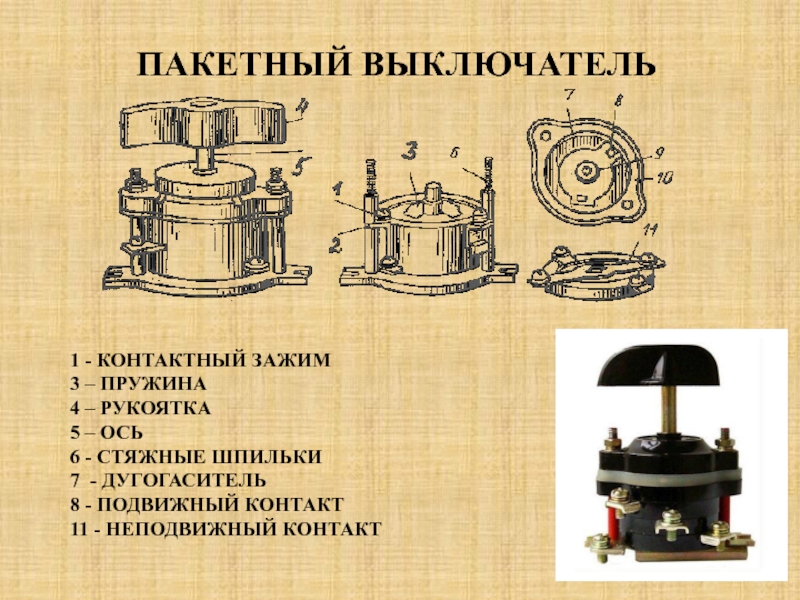

ПАКЕТНЫЙ ВЫКЛЮЧАТЕЛЬ

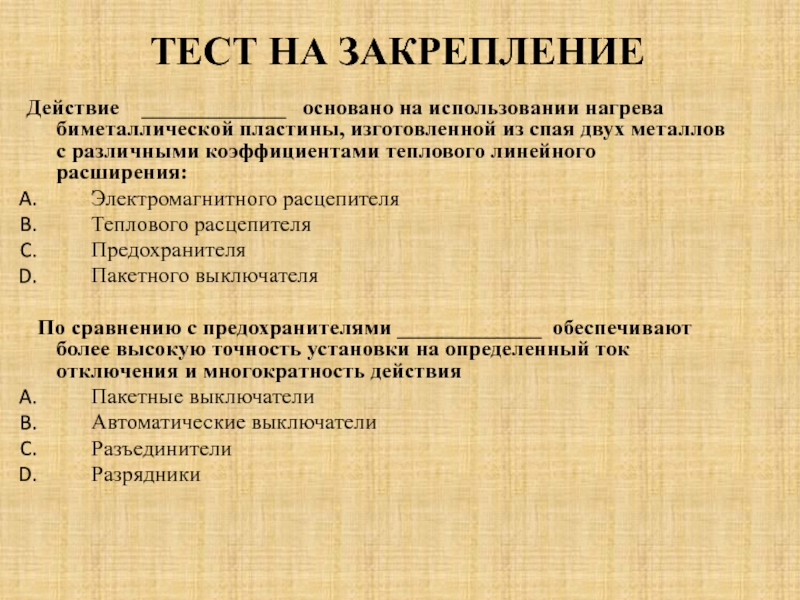

пластины, изготовленной из спая двух металлов с различными коэффициентами теплового линейного расширения:
Электромагнитного расцепителя
Теплового расцепителя
Предохранителя
Пакетного выключателя

  По сравнению с предохранителями _____________ обеспечивают более высокую точность установки на определенный ток отключения и многократность действия
Пакетные выключатели
Автоматические выключатели
Разъединители
Разрядники

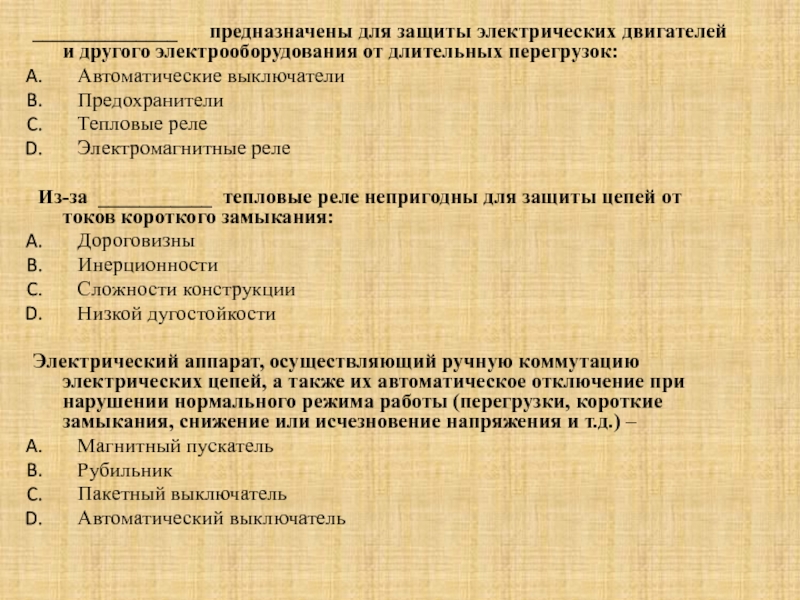

от длительных перегрузок:
Автоматические выключатели
Предохранители
Тепловые реле
Электромагнитные реле

Из-за ___________ тепловые реле непригодны для защиты цепей от токов короткого замыкания:
Дороговизны
Инерционности
Сложности конструкции
Низкой дугостойкости

Электрический аппарат, осуществляющий ручную коммутацию электрических цепей, а также их автоматическое отключение при нарушении нормального режима работы (перегрузки, короткие замыкания, снижение или исчезновение напряжения и т.д.) –
Магнитный пускатель
Рубильник
Пакетный выключатель
Автоматический выключатель

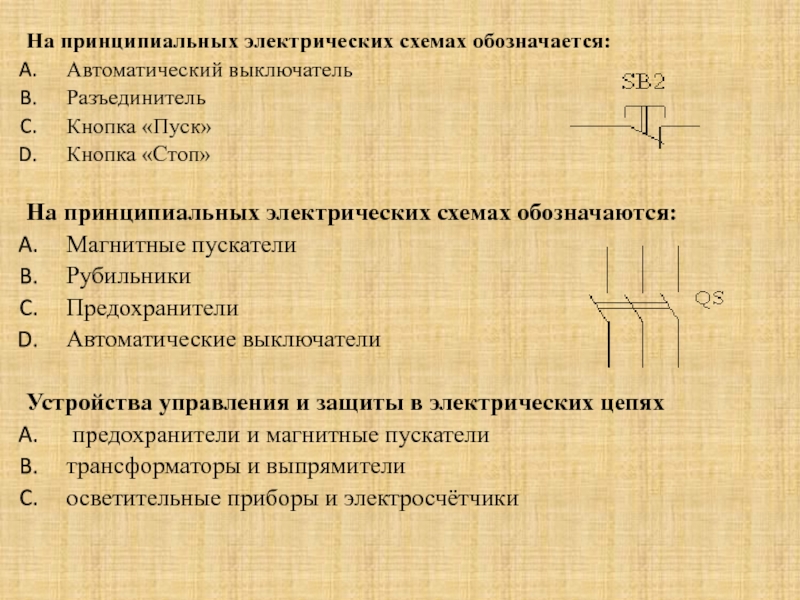

обозначаются:
Магнитные пускатели
Рубильники
Предохранители
Автоматические выключатели

Устройства управления и защиты в электрических цепях
 предохранители и магнитные пускатели
трансформаторы и выпрямители
осветительные приборы и электросчётчики

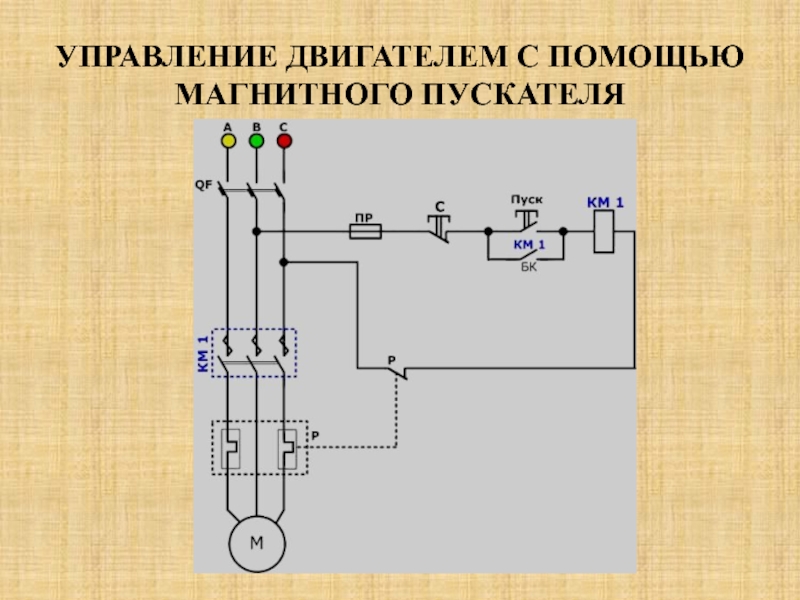

двигателем;
Защита двигателей от перенапряжений;
Неавтоматическое управление трехфазным двигателем.

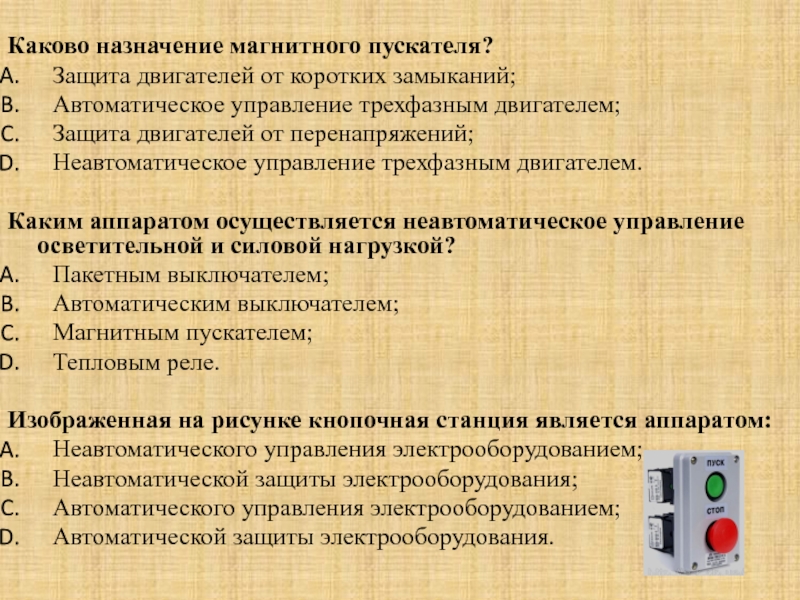

Каким аппаратом осуществляется неавтоматическое управление осветительной и силовой нагрузкой?
Пакетным выключателем;
Автоматическим выключателем;
Магнитным пускателем;
Тепловым реле.

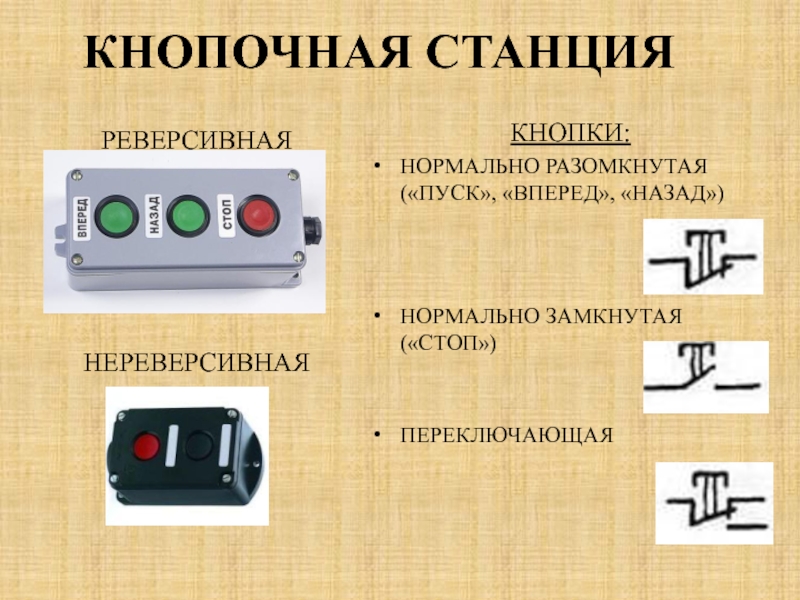

Изображенная на рисунке кнопочная станция является аппаратом:
Неавтоматического управления электрооборудованием;
Неавтоматической защиты электрооборудования;
Автоматического управления электрооборудованием;
Автоматической защиты электрооборудования.
