Презентация, доклад по Электронике и электротехнике на тему Трансформаторы тока и напряжения
Содержание

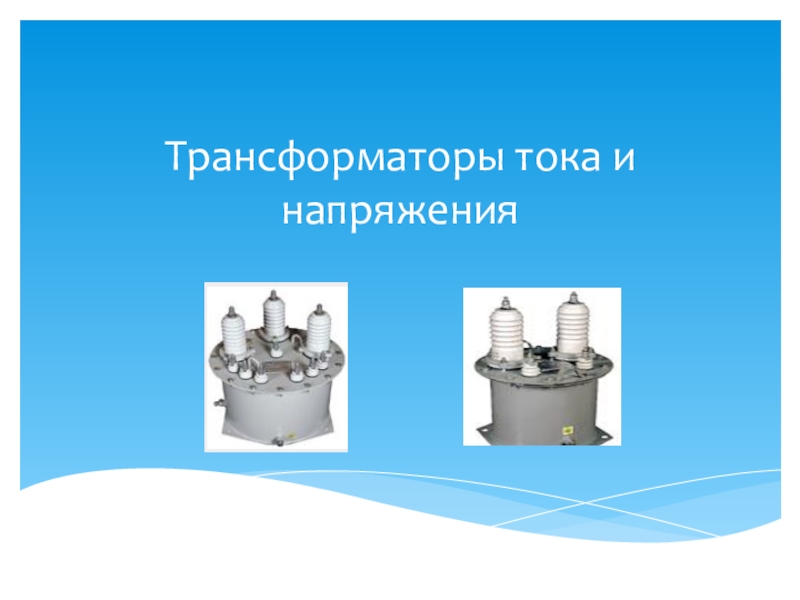

- 1. Презентация по Электронике и электротехнике на тему Трансформаторы тока и напряжения
- 2. Измерительный трансформатор — электрический трансформаторИзмерительный трансформатор — электрический трансформатор для контроля напряженияИзмерительный трансформатор — электрический
- 3. Классификация :По виду измеряемого значения:трансформаторы напряжения;трансформаторы тока
- 4. Трансформаторы напряженияТрансформаторы напряжения бывают следующих видов:заземляемый трансформатор
- 5. каскадный трансформатор напряжения — трансформатор напряжения, первичная
- 6. Трансформатор токаПо исполнению и применению трансформаторы тока
- 7. шинный трансформатор тока — трансформатор тока, первичной
- 8. Основные нормируемые характеристики *Номинальный коэффициент трансформации*Класс точности*Диапазон рабочих
- 9. Коэффициент трансформации трансформатора — это величина, выражающая масштабирующую (преобразовательную)
- 10. Класс точности — основная метрологическая характеристика прибора, определяющая допустимые значения основных и дополнительных погрешностей, влияющих на точность измерения.

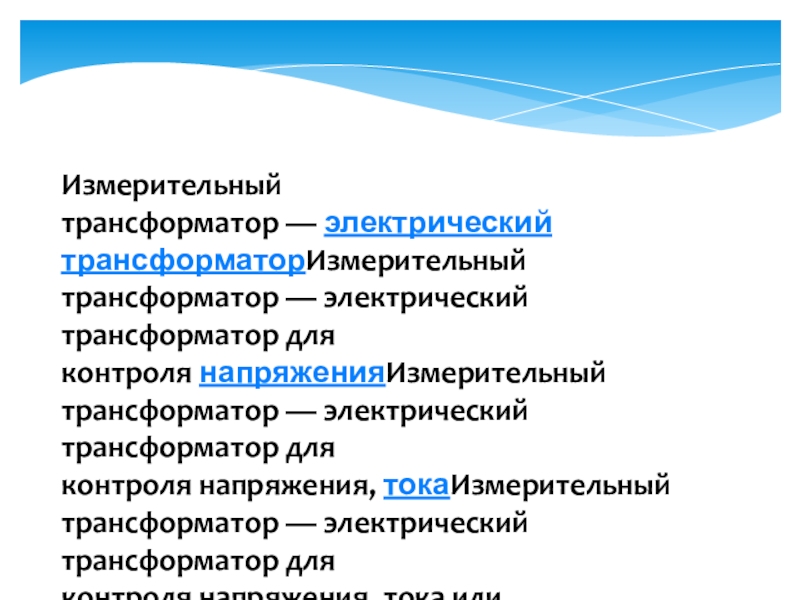

Измерительный трансформатор — электрический трансформаторИзмерительный трансформатор — электрический трансформатор для контроля напряженияИзмерительный трансформатор — электрический трансформатор для контроля напряжения, токаИзмерительный трансформатор — электрический трансформатор для контроля напряжения, тока или фазыИзмерительный трансформатор — электрический трансформатор для контроля напряжения, тока или фазы сигнала первичной цепи. Измерительный трансформатор рассчитывается таким образом, чтобы оказывать минимальное влияние на измеряемую (первичную) цепь; минимизировать искажения пропорции и
Слайд 2Измерительный трансформатор — электрический трансформаторИзмерительный трансформатор — электрический трансформатор для контроля напряженияИзмерительный трансформатор — электрический трансформатор для контроля напряжения, токаИзмерительный трансформатор — электрический трансформатор для
контроля напряжения, тока или фазыИзмерительный трансформатор — электрический трансформатор для контроля напряжения, тока или фазы сигнала первичной цепи. Измерительный трансформатор рассчитывается таким образом, чтобы оказывать минимальное влияние на измеряемую (первичную) цепь; минимизировать искажения пропорции и фазы измеряемого сигнала в измерительной (вторичной) цепи.

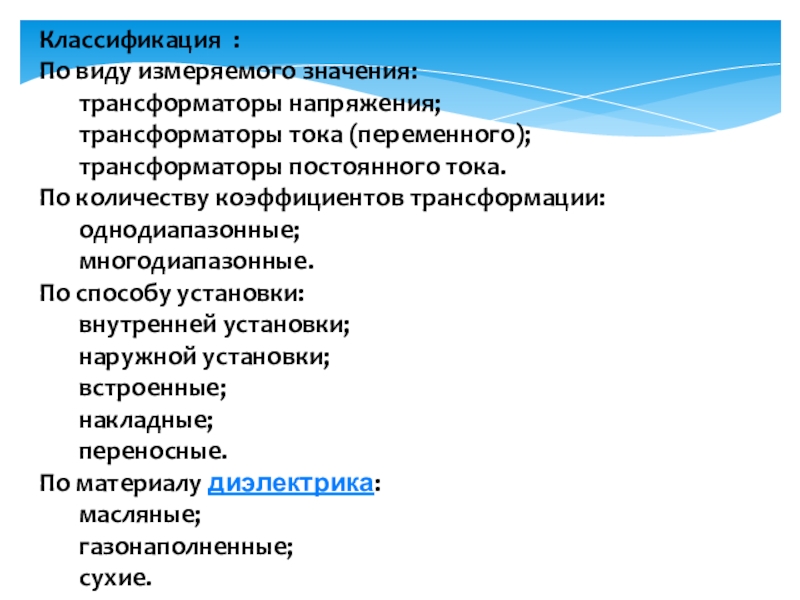

Слайд 3Классификация :
По виду измеряемого значения:
трансформаторы напряжения;
трансформаторы тока (переменного);
трансформаторы постоянного тока.
По количеству
коэффициентов трансформации:
однодиапазонные;
многодиапазонные.
По способу установки:
внутренней установки;
наружной установки;
встроенные;
накладные;
переносные.
По материалу диэлектрика:
масляные;
газонаполненные;
сухие.
однодиапазонные;
многодиапазонные.
По способу установки:
внутренней установки;
наружной установки;
встроенные;
накладные;
переносные.
По материалу диэлектрика:
масляные;
газонаполненные;
сухие.

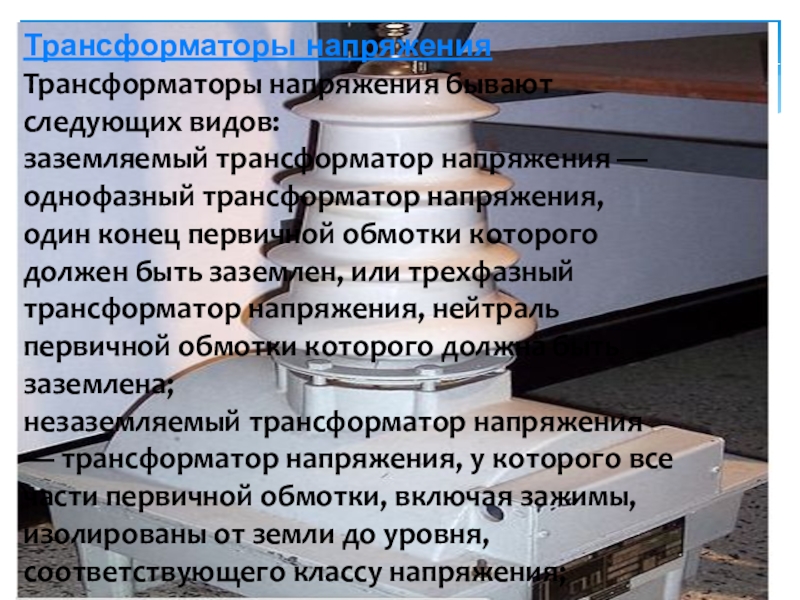

Слайд 4Трансформаторы напряжения
Трансформаторы напряжения бывают следующих видов:
заземляемый трансформатор напряжения — однофазный трансформатор
напряжения, один конец первичной обмотки которого должен быть заземлен, или трехфазный трансформатор напряжения, нейтраль первичной обмотки которого должна быть заземлена;
незаземляемый трансформатор напряжения — трансформатор напряжения, у которого все части первичной обмотки, включая зажимы, изолированы от земли до уровня, соответствующего классу напряжения;
незаземляемый трансформатор напряжения — трансформатор напряжения, у которого все части первичной обмотки, включая зажимы, изолированы от земли до уровня, соответствующего классу напряжения;

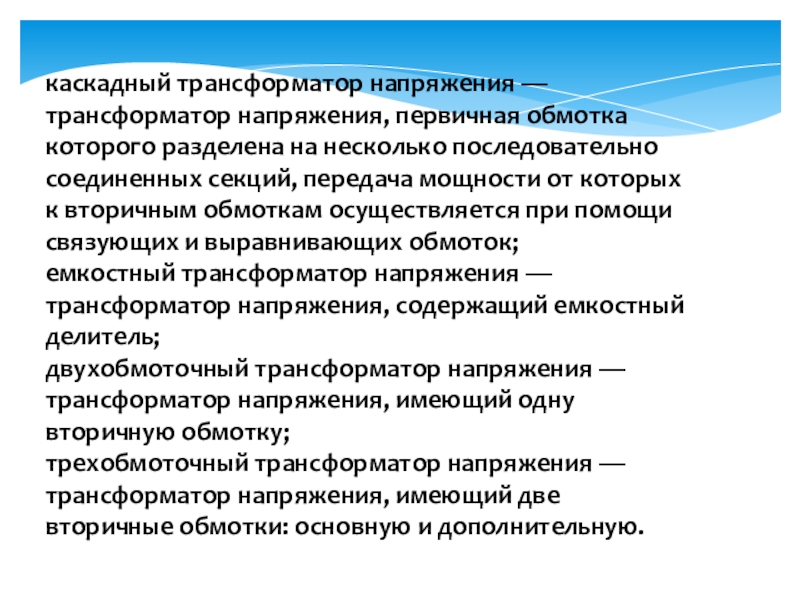

Слайд 5каскадный трансформатор напряжения — трансформатор напряжения, первичная обмотка которого разделена на
несколько последовательно соединенных секций, передача мощности от которых к вторичным обмоткам осуществляется при помощи связующих и выравнивающих обмоток;
емкостный трансформатор напряжения — трансформатор напряжения, содержащий емкостный делитель;
двухобмоточный трансформатор напряжения — трансформатор напряжения, имеющий одну вторичную обмотку;
трехобмоточный трансформатор напряжения — трансформатор напряжения, имеющий две вторичные обмотки: основную и дополнительную.
емкостный трансформатор напряжения — трансформатор напряжения, содержащий емкостный делитель;
двухобмоточный трансформатор напряжения — трансформатор напряжения, имеющий одну вторичную обмотку;
трехобмоточный трансформатор напряжения — трансформатор напряжения, имеющий две вторичные обмотки: основную и дополнительную.

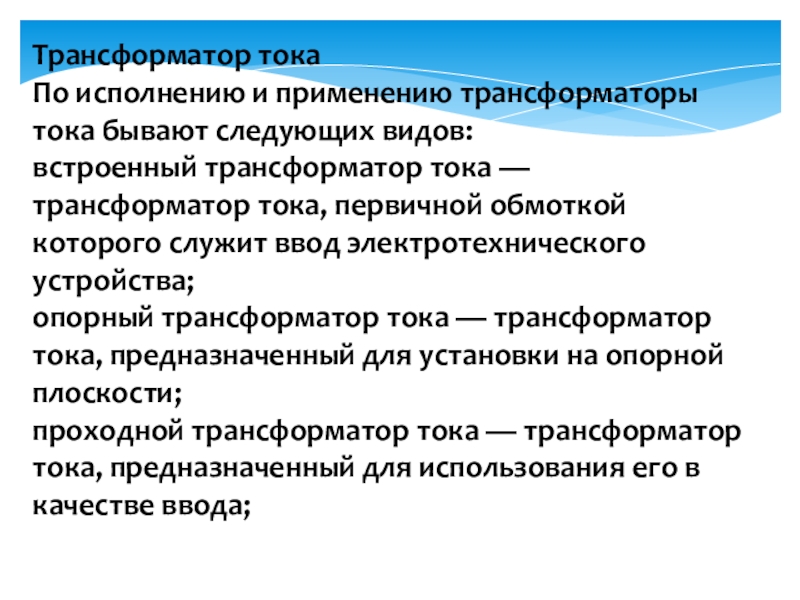

Слайд 6Трансформатор тока
По исполнению и применению трансформаторы тока бывают следующих видов:
встроенный трансформатор
тока — трансформатор тока, первичной обмоткой которого служит ввод электротехнического устройства;
опорный трансформатор тока — трансформатор тока, предназначенный для установки на опорной плоскости;
проходной трансформатор тока — трансформатор тока, предназначенный для использования его в качестве ввода;
опорный трансформатор тока — трансформатор тока, предназначенный для установки на опорной плоскости;
проходной трансформатор тока — трансформатор тока, предназначенный для использования его в качестве ввода;

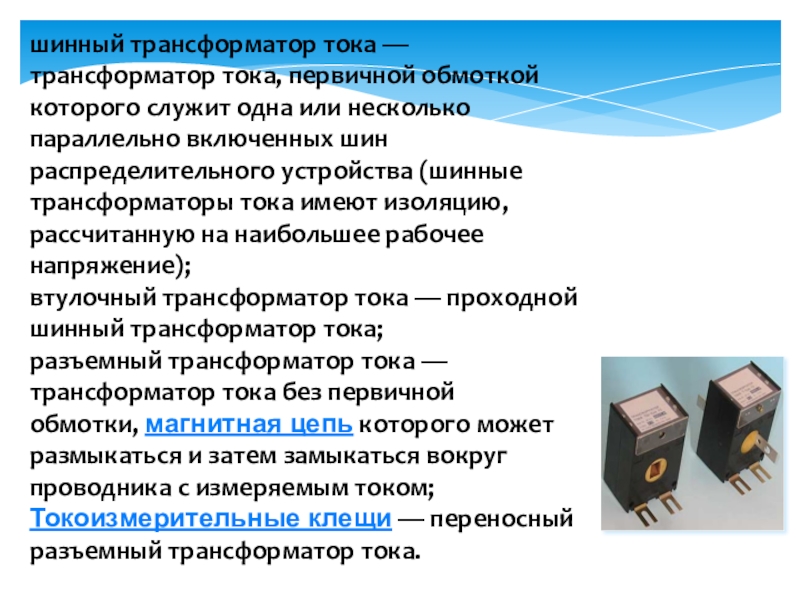

Слайд 7шинный трансформатор тока — трансформатор тока, первичной обмоткой которого служит одна
или несколько параллельно включенных шин распределительного устройства (шинные трансформаторы тока имеют изоляцию, рассчитанную на наибольшее рабочее напряжение);
втулочный трансформатор тока — проходной шинный трансформатор тока;
разъемный трансформатор тока — трансформатор тока без первичной обмотки, магнитная цепь которого может размыкаться и затем замыкаться вокруг проводника с измеряемым током;
Токоизмерительные клещи — переносный разъемный трансформатор тока.
втулочный трансформатор тока — проходной шинный трансформатор тока;
разъемный трансформатор тока — трансформатор тока без первичной обмотки, магнитная цепь которого может размыкаться и затем замыкаться вокруг проводника с измеряемым током;
Токоизмерительные клещи — переносный разъемный трансформатор тока.

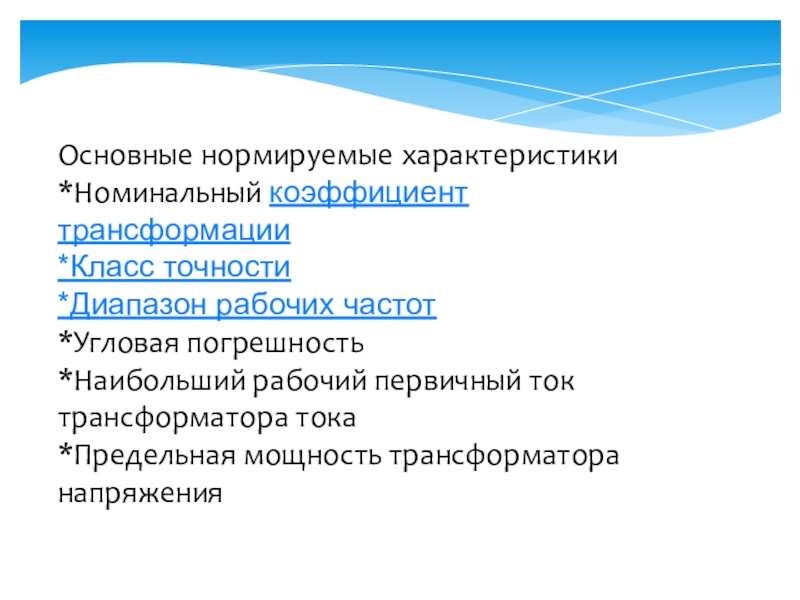

Слайд 8Основные нормируемые характеристики *Номинальный коэффициент трансформации
*Класс точности
*Диапазон рабочих частот
*Угловая погрешность
*Наибольший рабочий первичный
ток трансформатора тока
*Предельная мощность трансформатора напряжения
*Предельная мощность трансформатора напряжения

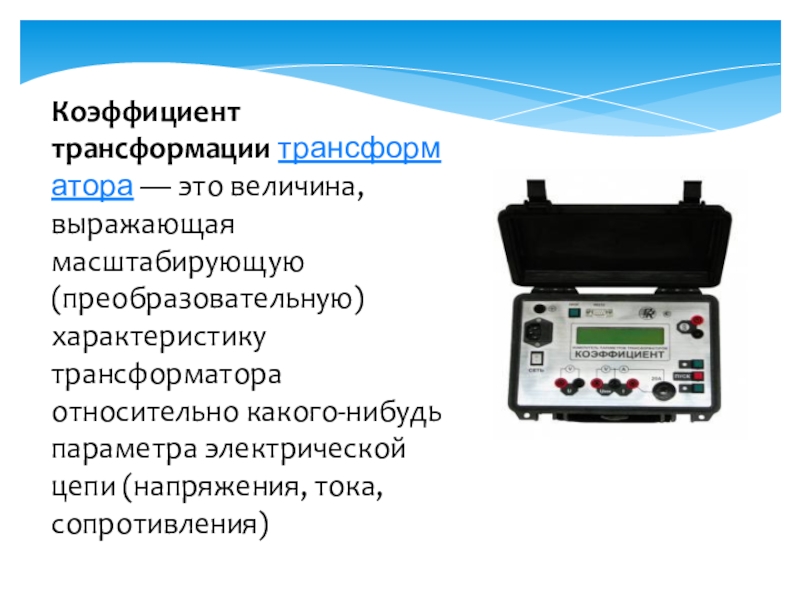

Слайд 9Коэффициент трансформации трансформатора — это величина, выражающая масштабирующую (преобразовательную) характеристику трансформатора относительно какого-нибудь
параметра электрической цепи (напряжения, тока, сопротивления)

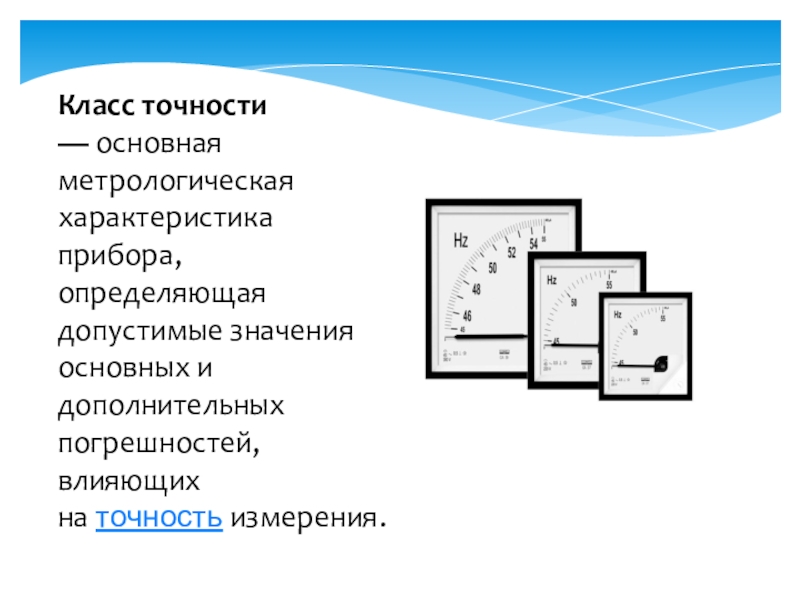

Слайд 10Класс точности — основная метрологическая характеристика прибора, определяющая допустимые значения основных и
дополнительных погрешностей, влияющих на точность измерения.
