Презентация, доклад по Допускам и техническим измерениям
Содержание
- 1. Презентация по Допускам и техническим измерениям
- 2. ШТАНГЕНЦИРКУЛИТЕМА УРОКА:
- 3. Штангенциркуль — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.
- 4. По способу снятия показаний штангенциркули делятся на:1. Нониусные (аналоговый) – отсчет показаний ведется по шкале нониуса
- 5. 2. Циферблатные (стрелочные) – показания снимаются со

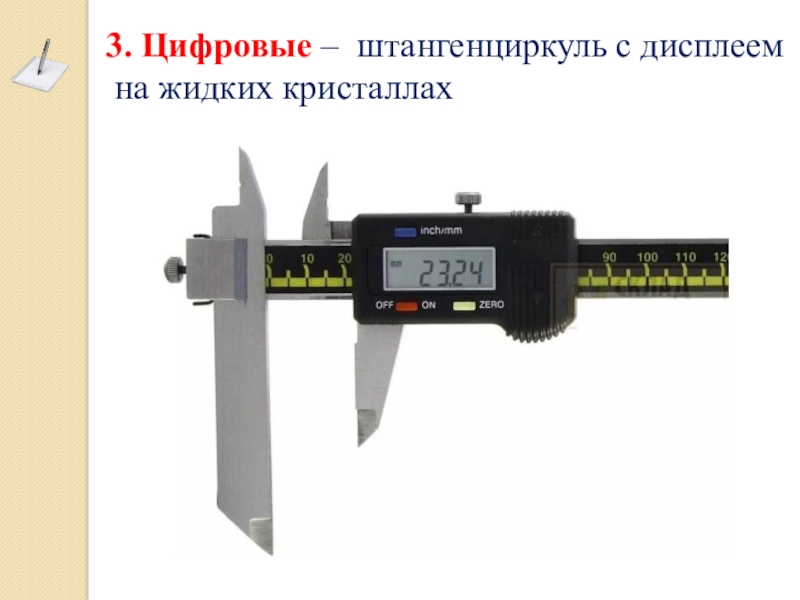

- 6. 3. Цифровые – штангенциркуль с дисплеем на жидких кристаллах
- 7. Для электронных инструментов погрешность может достигать 0,01
- 8. ШЩ – I – штангенциркуль с двусторонним
- 9. ШЩ – II – штангенциркуль с двусторонним
- 10. ШЦ-III - характерная черта – односторонние губки и большие размеры. Неспособен измерять глубину.
- 11. Слайд 11
ШТАНГЕНЦИРКУЛИТЕМА УРОКА:

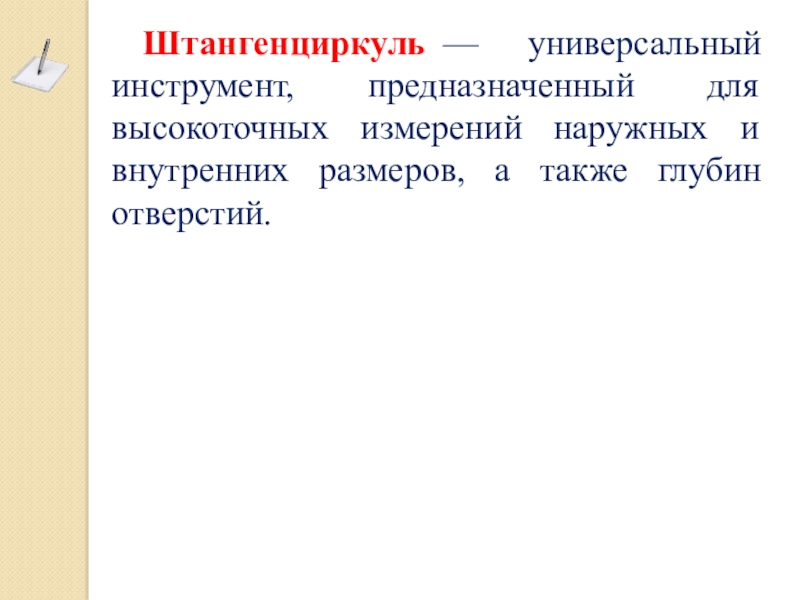

Слайд 3Штангенциркуль — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров,
а также глубин отверстий.

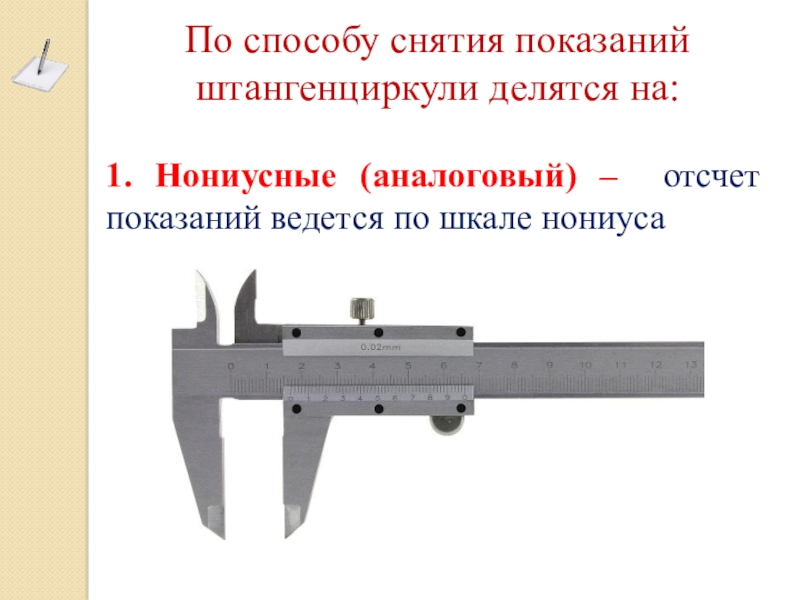

Слайд 4По способу снятия показаний штангенциркули делятся на:
1. Нониусные (аналоговый) – отсчет
показаний ведется по шкале нониуса

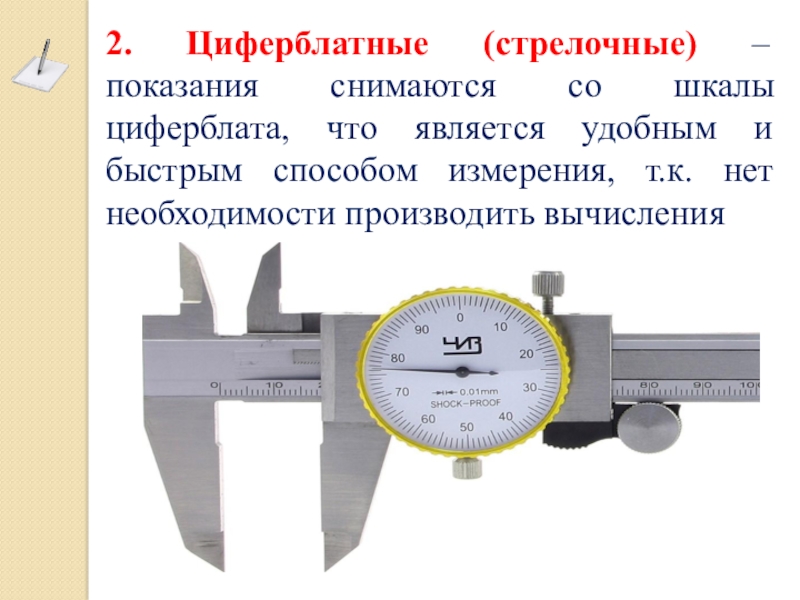

Слайд 52. Циферблатные (стрелочные) – показания снимаются со шкалы циферблата, что является
удобным и быстрым способом измерения, т.к. нет необходимости производить вычисления

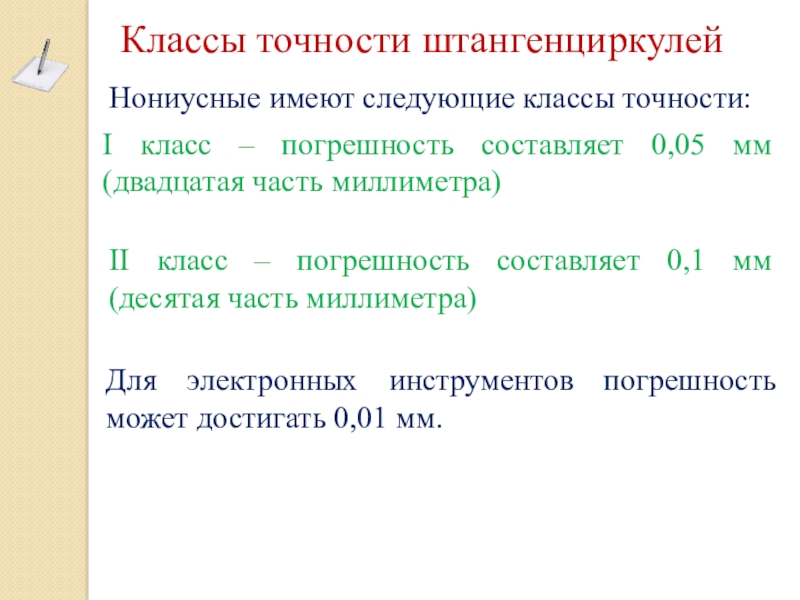

Слайд 7Для электронных инструментов погрешность может достигать 0,01 мм.
Классы точности штангенциркулей
Нониусные имеют
следующие классы точности:
I класс – погрешность составляет 0,05 мм (двадцатая часть миллиметра)
II класс – погрешность составляет 0,1 мм (десятая часть миллиметра)

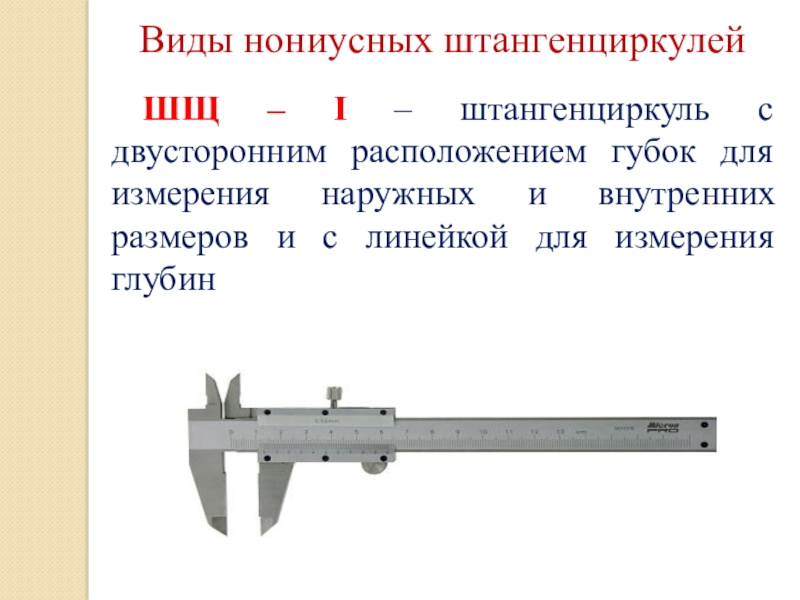

Слайд 8ШЩ – I – штангенциркуль с двусторонним расположением губок для измерения
наружных и внутренних размеров и с линейкой для измерения глубин
Виды нониусных штангенциркулей

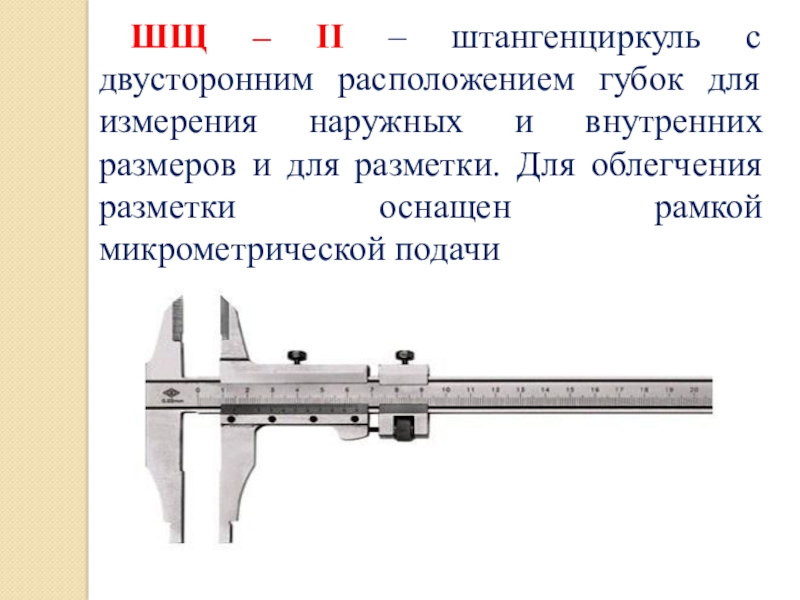

Слайд 9ШЩ – II – штангенциркуль с двусторонним расположением губок для измерения
наружных и внутренних размеров и для разметки. Для облегчения разметки оснащен рамкой микрометрической подачи

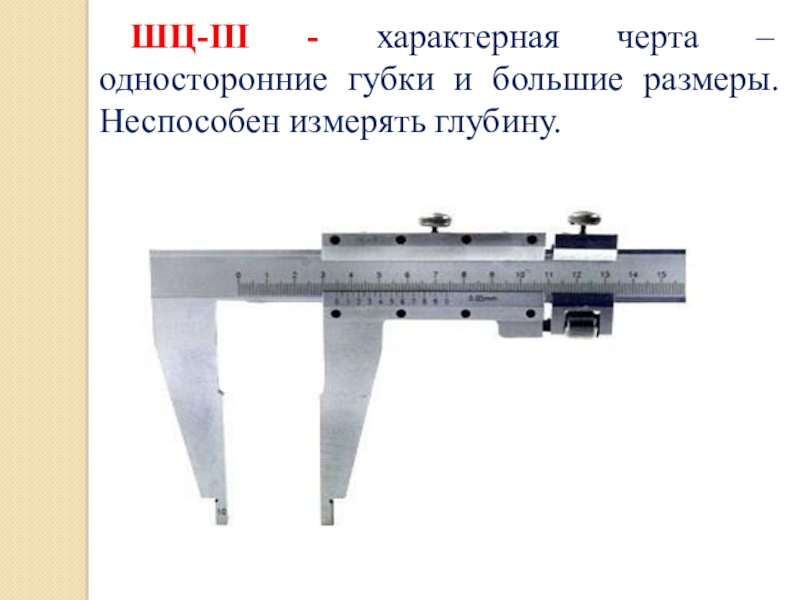

Слайд 10ШЦ-III - характерная черта – односторонние губки и большие размеры. Неспособен
измерять глубину.
