Презентация, доклад по дисциплине Выполнение сварки и резки деталей средней сложности на темуСварочное оборудование

О.А.

2015-2016 уч.год.

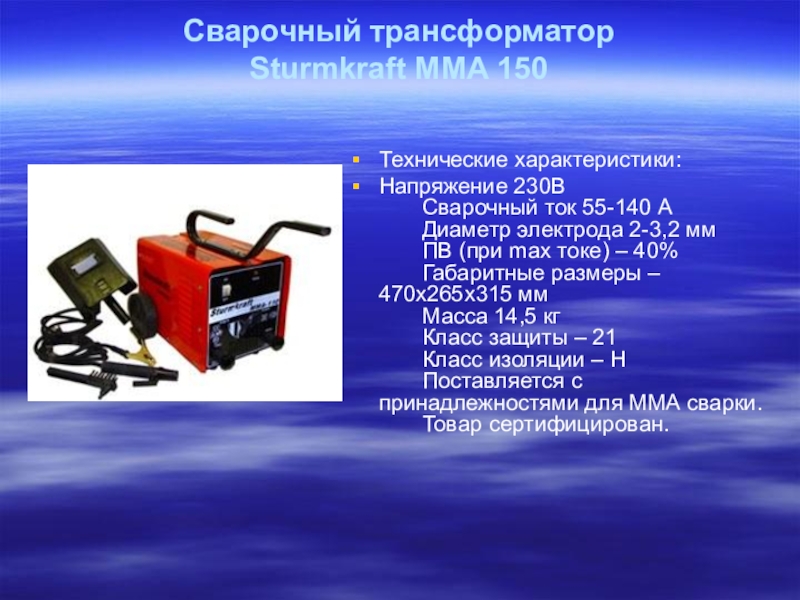

2-3,2 мм        ПВ (при max токе) – 40%        Габаритные размеры – 470х265х315 мм        Масса 14,5 кг        Класс защиты – 21        Класс изоляции – Н        Поставляется с принадлежностями для ММА сварки.        Товар сертифицирован.

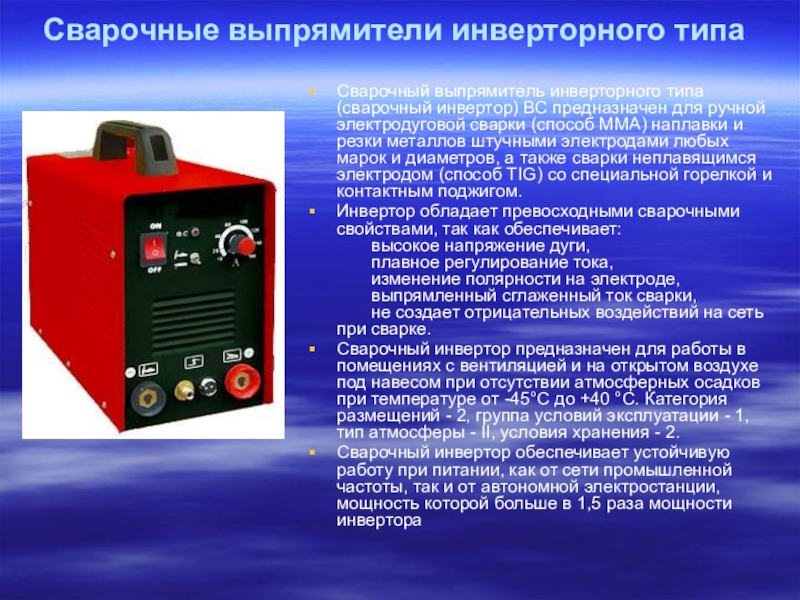

для ручной электродуговой сварки (способ ММА) наплавки и резки металлов штучными электродами любых марок и диаметров, а также сварки неплавящимся электродом (способ TIG) со специальной горелкой и контактным поджигом.
Инвертор обладает превосходными сварочными свойствами, так как обеспечивает:        высокое напряжение дуги,        плавное регулирование тока,        изменение полярности на электроде,        выпрямленный сглаженный ток сварки,        не создает отрицательных воздействий на сеть при сварке.
Сварочный инвертор предназначен для работы в помещениях с вентиляцией и на открытом воздухе под навесом при отсутствии атмосферных осадков при температуре от -45°С до +40 °С. Категория размещений - 2, группа условий эксплуатации - 1, тип атмосферы - II, условия хранения - 2.
Сварочный инвертор обеспечивает устойчивую работу при питании, как от сети промышленной частоты, так и от автономной электростанции, мощность которой больше в 1,5 раза мощности инвертора

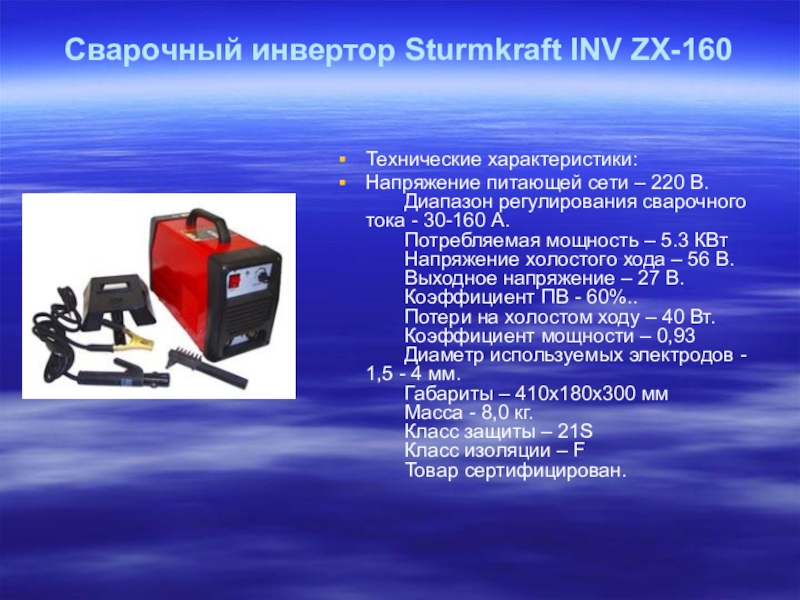

регулирования сварочного тока - 30-160 А.        Потребляемая мощность – 5.3 КВт        Напряжение холостого хода – 56 В.        Выходное напряжение – 27 В.        Коэффициент ПВ - 60%..        Потери на холостом ходу – 40 Вт.        Коэффициент мощности – 0,93        Диаметр используемых электродов - 1,5 - 4 мм.        Габариты – 410х180х300 мм        Масса - 8,0 кг.        Класс защиты – 21S        Класс изоляции – F        Товар сертифицирован.

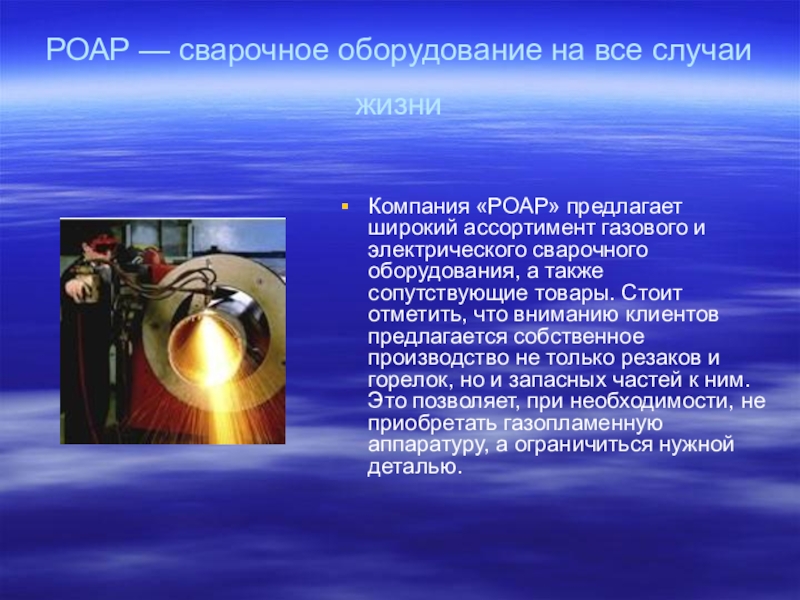

широкий ассортимент газового и электрического сварочного оборудования, а также сопутствующие товары. Стоит отметить, что вниманию клиентов предлагается собственное производство не только резаков и горелок, но и запасных частей к ним. Это позволяет, при необходимости, не приобретать газопламенную аппаратуру, а ограничиться нужной деталью.

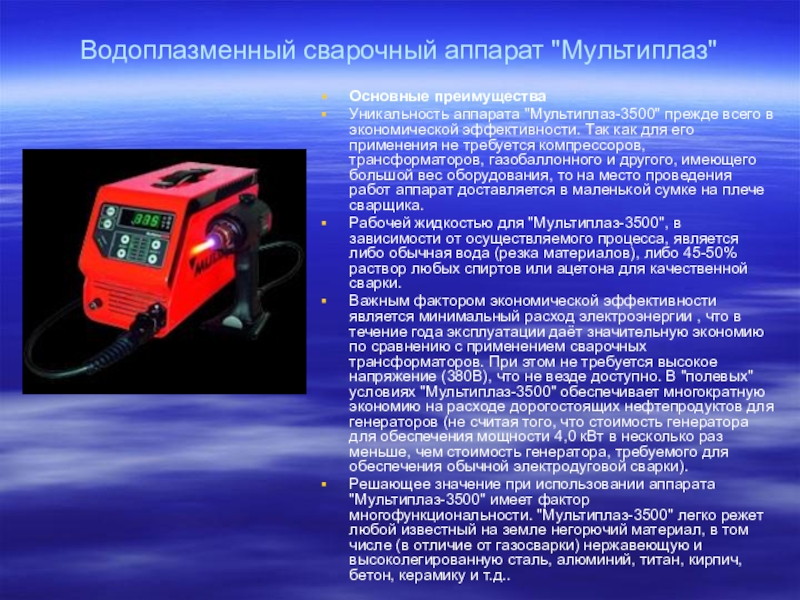

экономической эффективности. Так как для его применения не требуется компрессоров, трансформаторов, газобаллонного и другого, имеющего большой вес оборудования, то на место проведения работ аппарат доставляется в маленькой сумке на плече сварщика.
Рабочей жидкостью для "Мультиплаз-3500", в зависимости от осуществляемого процесса, является либо обычная вода (резка материалов), либо 45-50% раствор любых спиртов или ацетона для качественной сварки.
Важным фактором экономической эффективности является минимальный расход электроэнергии , что в течение года эксплуатации даёт значительную экономию по сравнению с применением сварочных трансформаторов. При этом не требуется высокое напряжение (380В), что не везде доступно. В "полевых" условиях "Мультиплаз-3500" обеспечивает многократную экономию на расходе дорогостоящих нефтепродуктов для генераторов (не считая того, что стоимость генератора для обеспечения мощности 4,0 кВт в несколько раз меньше, чем стоимость генератора, требуемого для обеспечения обычной электродуговой сварки).
Решающее значение при использовании аппарата "Мультиплаз-3500" имеет фактор многофункциональности. "Мультиплаз-3500" легко режет любой известный на земле негорючий материал, в том числе (в отличие от газосварки) нержавеющую и высоколегированную сталь, алюминий, титан, кирпич, бетон, керамику и т.д..

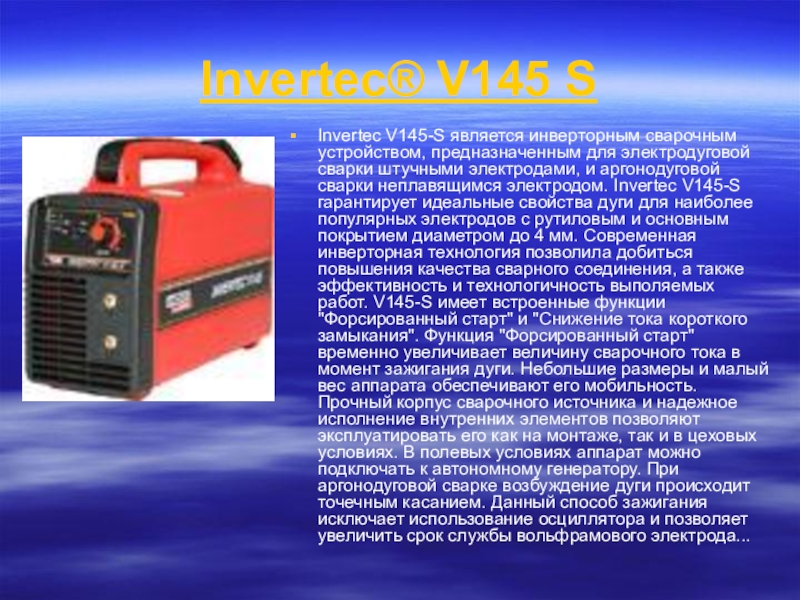

электродуговой сварки штучными электродами, и аргонодуговой сварки неплавящимся электродом. Invertec V145-S гарантирует идеальные свойства дуги для наиболее популярных электродов с рутиловым и основным покрытием диаметром до 4 мм. Современная инверторная технология позволила добиться повышения качества сварного соединения, а также эффективность и технологичность выполяемых работ. V145-S имеет встроенные функции "Форсированный старт" и "Снижение тока короткого замыкания". Функция "Форсированный старт" временно увеличивает величину сварочного тока в момент зажигания дуги. Небольшие размеры и малый вес аппарата обеспечивают его мобильность. Прочный корпус сварочного источника и надежное исполнение внутренних элементов позволяют эксплуатировать его как на монтаже, так и в цеховых условиях. В полевых условиях аппарат можно подключать к автономному генератору. При аргонодуговой сварке возбуждение дуги происходит точечным касанием. Данный способ зажигания исключает использование осциллятора и позволяет увеличить срок службы вольфрамового электрода...

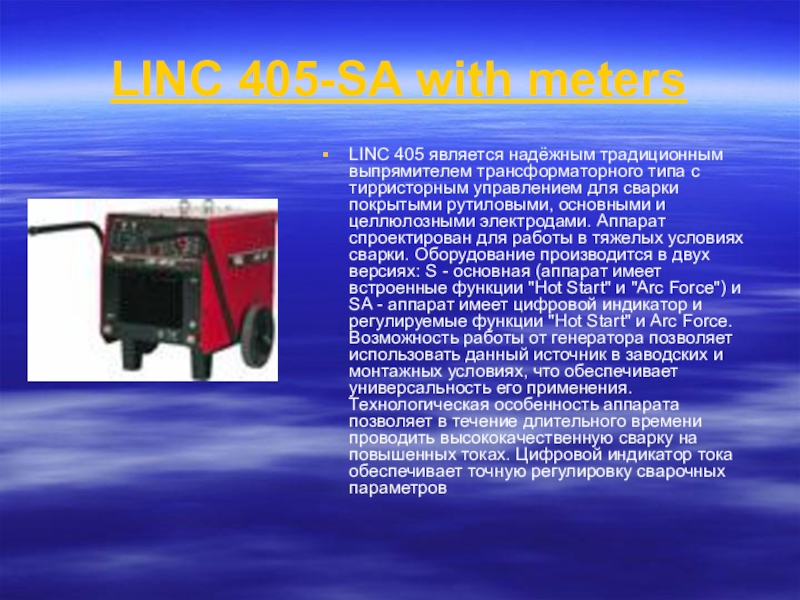

типа с тирристорным управлением для сварки покрытыми рутиловыми, основными и целлюлозными электродами. Аппарат спроектирован для работы в тяжелых условиях сварки. Оборудование производится в двух версиях: S - основная (аппарат имеет встроенные функции "Hot Start" и "Arc Force") и SA - аппарат имеет цифровой индикатор и регулируемые функции "Hot Start" и Arc Force. Возможность работы от генератора позволяет использовать данный источник в заводских и монтажных условиях, что обеспечивает универсальность его применения. Технологическая особенность аппарата позволяет в течение длительного времени проводить высококачественную сварку на повышенных токах. Цифровой индикатор тока обеспечивает точную регулировку сварочных параметров

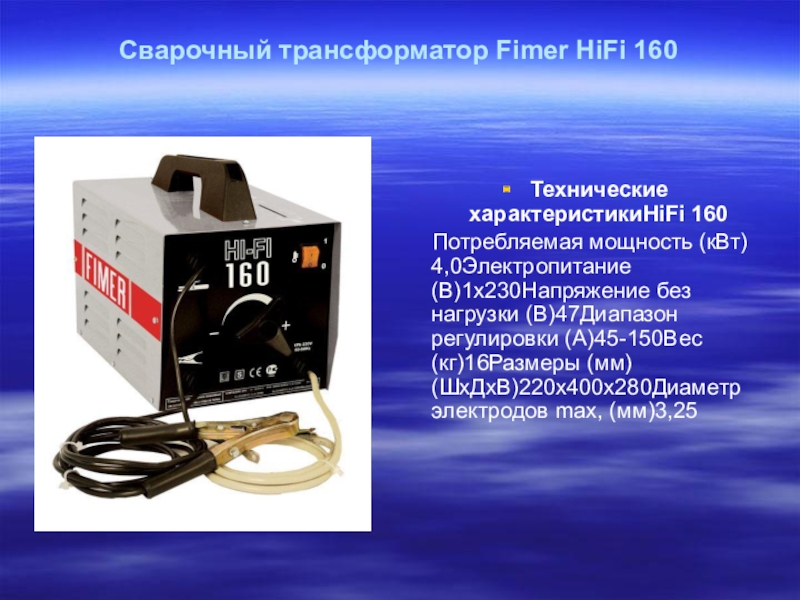

мощность (кВт) 4,0Электропитание (В)1x230Напряжение без нагрузки (В)47Диапазон регулировки (А)45-150Вес (кг)16Размеры (мм) (ШxДxВ)220x400x280Диаметр электродов max, (мм)3,25

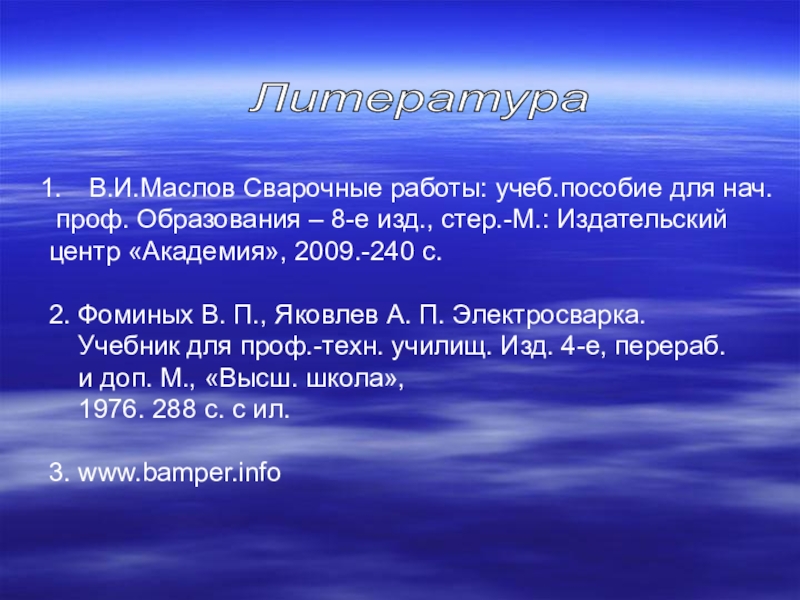

стер.-М.: Издательский
центр «Академия», 2009.-240 с.

2. Фоминых В. П., Яковлев А. П. Электросварка.
Учебник для проф.-техн. училищ. Изд. 4-е, перераб.
и доп. М., «Высш. школа»,
1976. 288 с. с ил.

3. www.bamper.info

Литература
