Презентация, доклад по дисциплине ТЭС и трубопроводы
Содержание
- 1. Презентация по дисциплине ТЭС и трубопроводы
- 2. Слайд 2
- 3. Слайд 3
- 4. Слайд 4
- 5. Достоинства: простота и низкие капитальные затраты.Недостатки: потери
- 6. Слайд 6
- 7. Отпуск теплоты с горячей водой на нужды отопления, вентиляции и ГВС.t2s=t2в+δt=75+10=85OCtsПСВ2=150ºСtПС=70ºСtпс=150ºСТрёхступенчатая схема подогрева воды
- 8. ЛОК- линия основного конденсатаПСВ – подогреватель сетевой
- 9. Тестовые задания Выберите правильный ответ.
- 10. Тестовые задания Выберите правильный ответ.
- 11. Домашнее задание ПТС Карагандинской «ТЭЦ-3»; Ответить на

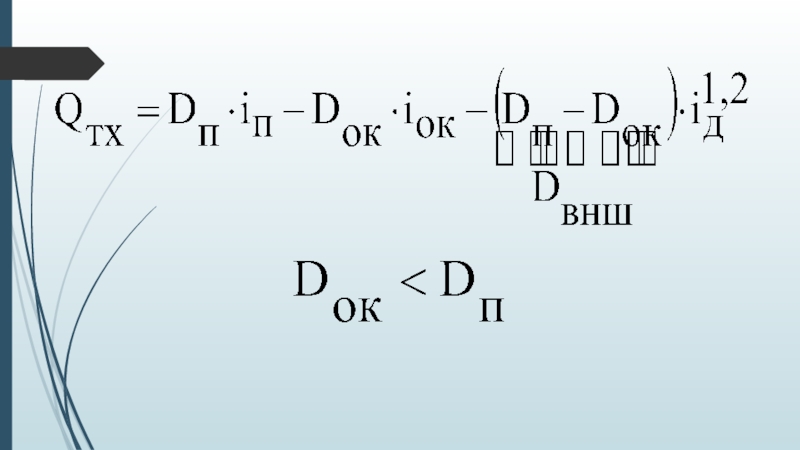

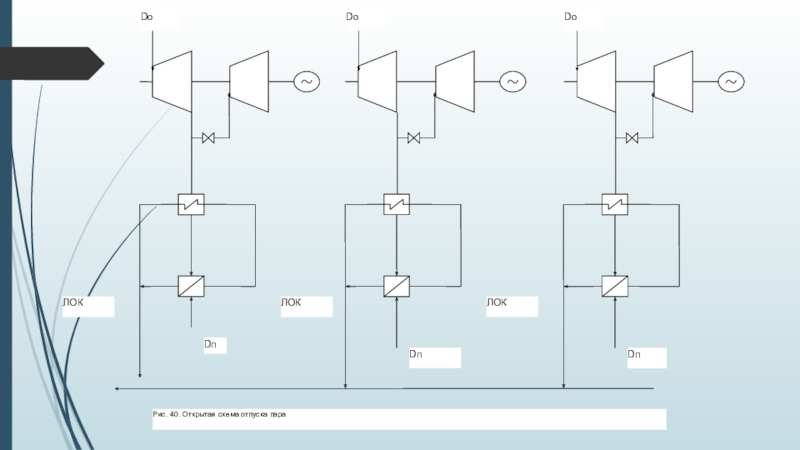

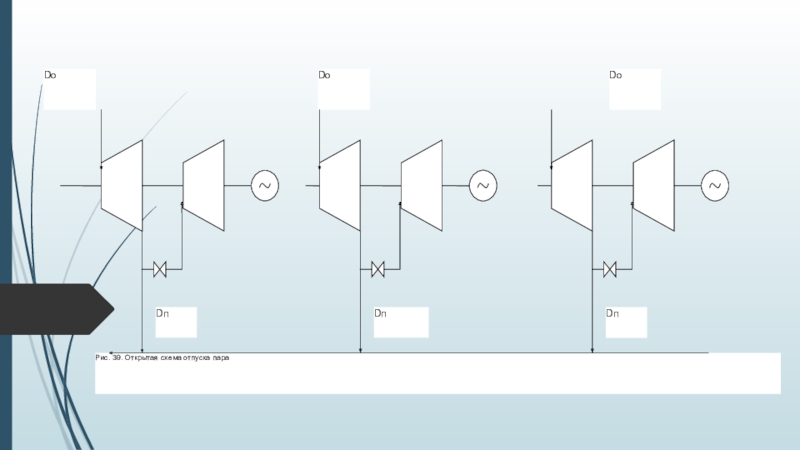

ОТКРЫТАЯ ЗАКРЫТАЯ. Схемы отпуска пара

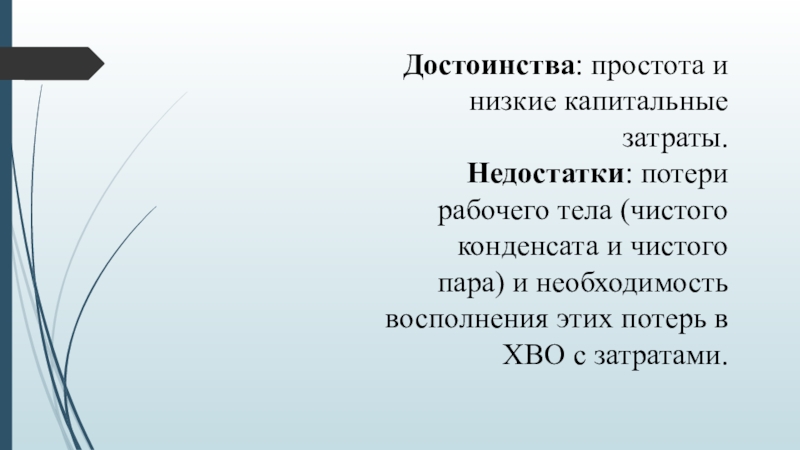

Слайд 5Достоинства: простота и низкие капитальные затраты.
Недостатки: потери рабочего тела (чистого конденсата
и чистого пара) и необходимость восполнения этих потерь в ХВО с затратами.

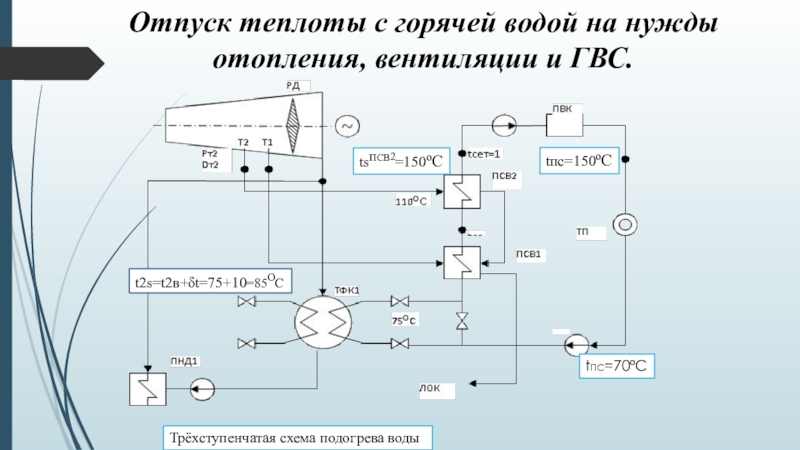

Слайд 7Отпуск теплоты с горячей водой на нужды отопления, вентиляции и ГВС.
t2s=t2в+δt=75+10=85OC
tsПСВ2=150ºС
tПС=70ºС
tпс=150ºС
Трёхступенчатая
схема подогрева воды

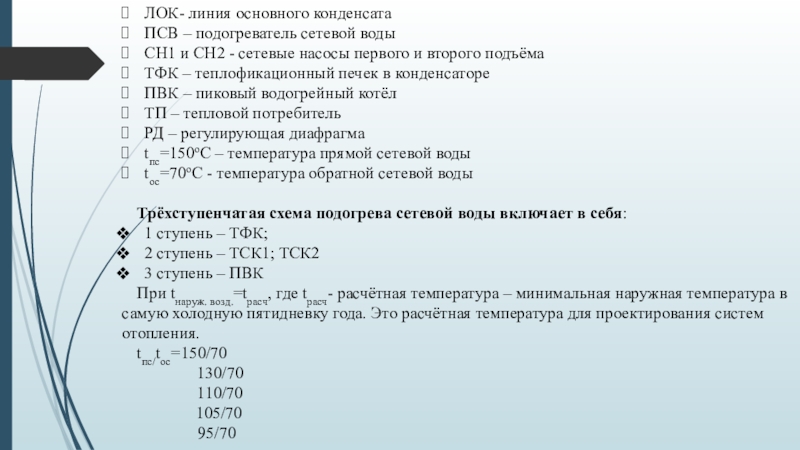

Слайд 8ЛОК- линия основного конденсата
ПСВ – подогреватель сетевой воды
СН1 и СН2 -
сетевые насосы первого и второго подъёма
ТФК – теплофикационный печек в конденсаторе
ПВК – пиковый водогрейный котёл
ТП – тепловой потребитель
РД – регулирующая диафрагма
tпс=150оС – температура прямой сетевой воды
tос=70оС - температура обратной сетевой воды
Трёхступенчатая схема подогрева сетевой воды включает в себя:
1 ступень – ТФК;
2 ступень – ТСК1; ТСК2
3 ступень – ПВК
При tнаруж. возд.=tрасч, где tрасч- расчётная температура – минимальная наружная температура в самую холодную пятидневку года. Это расчётная температура для проектирования систем отопления.
tпс/tос=150/70
130/70
110/70
105/70
95/70
ТФК – теплофикационный печек в конденсаторе
ПВК – пиковый водогрейный котёл
ТП – тепловой потребитель
РД – регулирующая диафрагма
tпс=150оС – температура прямой сетевой воды
tос=70оС - температура обратной сетевой воды
Трёхступенчатая схема подогрева сетевой воды включает в себя:
1 ступень – ТФК;
2 ступень – ТСК1; ТСК2
3 ступень – ПВК
При tнаруж. возд.=tрасч, где tрасч- расчётная температура – минимальная наружная температура в самую холодную пятидневку года. Это расчётная температура для проектирования систем отопления.
tпс/tос=150/70
130/70
110/70
105/70
95/70

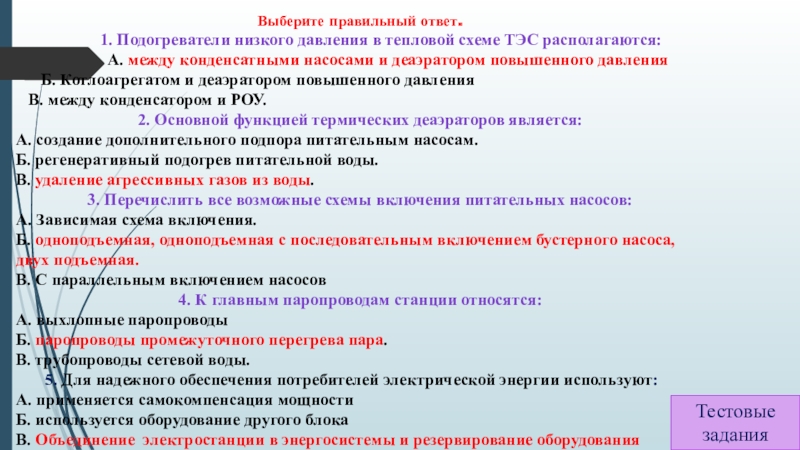

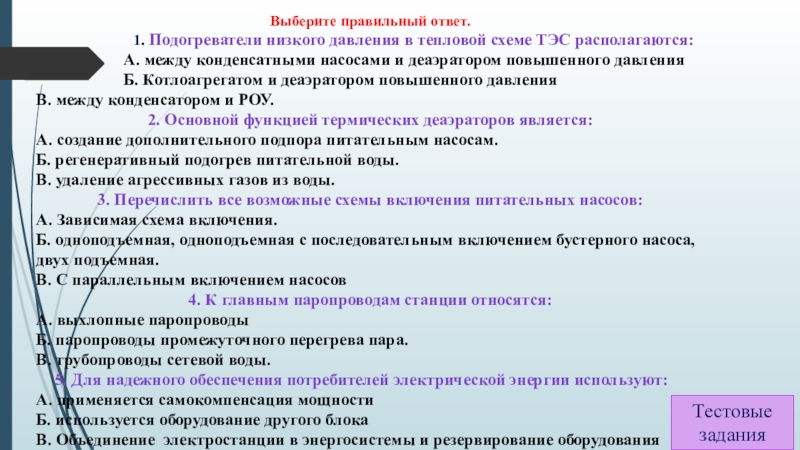

Слайд 9Тестовые
задания
Выберите правильный ответ.
1. Подогреватели низкого давления в тепловой схеме ТЭС располагаются:
А. между конденсатными насосами и деаэратором повышенного давления
Б. Котлоагрегатом и деаэратором повышенного давления
В. между конденсатором и РОУ.
2. Основной функцией термических деаэраторов является:
А. создание дополнительного подпора питательным насосам.
Б. регенеративный подогрев питательной воды.
В. удаление агрессивных газов из воды.
3. Перечислить все возможные схемы включения питательных насосов:
А. Зависимая схема включения.
Б. одноподъемная, одноподъемная с последовательным включением бустерного насоса, двух подъемная.
В. С параллельным включением насосов
4. К главным паропроводам станции относятся:
А. выхлопные паропроводы
Б. паропроводы промежуточного перегрева пара.
В. трубопроводы сетевой воды.
5. Для надежного обеспечения потребителей электрической энергии используют:
А. применяется самокомпенсация мощности
Б. используется оборудование другого блока
В. Объединение электростанции в энергосистемы и резервирование оборудования
А. между конденсатными насосами и деаэратором повышенного давления
Б. Котлоагрегатом и деаэратором повышенного давления
В. между конденсатором и РОУ.
2. Основной функцией термических деаэраторов является:
А. создание дополнительного подпора питательным насосам.
Б. регенеративный подогрев питательной воды.
В. удаление агрессивных газов из воды.
3. Перечислить все возможные схемы включения питательных насосов:
А. Зависимая схема включения.
Б. одноподъемная, одноподъемная с последовательным включением бустерного насоса, двух подъемная.
В. С параллельным включением насосов
4. К главным паропроводам станции относятся:
А. выхлопные паропроводы
Б. паропроводы промежуточного перегрева пара.
В. трубопроводы сетевой воды.
5. Для надежного обеспечения потребителей электрической энергии используют:
А. применяется самокомпенсация мощности
Б. используется оборудование другого блока
В. Объединение электростанции в энергосистемы и резервирование оборудования
Слайд 10Тестовые
задания
Выберите правильный ответ.
1. Подогреватели
низкого давления в тепловой схеме ТЭС располагаются:
А. между конденсатными насосами и деаэратором повышенного давления
Б. Котлоагрегатом и деаэратором повышенного давления
В. между конденсатором и РОУ.
2. Основной функцией термических деаэраторов является:
А. создание дополнительного подпора питательным насосам.
Б. регенеративный подогрев питательной воды.
В. удаление агрессивных газов из воды.
3. Перечислить все возможные схемы включения питательных насосов:
А. Зависимая схема включения.
Б. одноподъемная, одноподъемная с последовательным включением бустерного насоса, двух подъемная.
В. С параллельным включением насосов
4. К главным паропроводам станции относятся:
А. выхлопные паропроводы
Б. паропроводы промежуточного перегрева пара.
В. трубопроводы сетевой воды.
5. Для надежного обеспечения потребителей электрической энергии используют:
А. применяется самокомпенсация мощности
Б. используется оборудование другого блока
В. Объединение электростанции в энергосистемы и резервирование оборудования
А. между конденсатными насосами и деаэратором повышенного давления
Б. Котлоагрегатом и деаэратором повышенного давления
В. между конденсатором и РОУ.
2. Основной функцией термических деаэраторов является:
А. создание дополнительного подпора питательным насосам.
Б. регенеративный подогрев питательной воды.
В. удаление агрессивных газов из воды.
3. Перечислить все возможные схемы включения питательных насосов:
А. Зависимая схема включения.
Б. одноподъемная, одноподъемная с последовательным включением бустерного насоса, двух подъемная.
В. С параллельным включением насосов
4. К главным паропроводам станции относятся:
А. выхлопные паропроводы
Б. паропроводы промежуточного перегрева пара.
В. трубопроводы сетевой воды.
5. Для надежного обеспечения потребителей электрической энергии используют:
А. применяется самокомпенсация мощности
Б. используется оборудование другого блока
В. Объединение электростанции в энергосистемы и резервирование оборудования

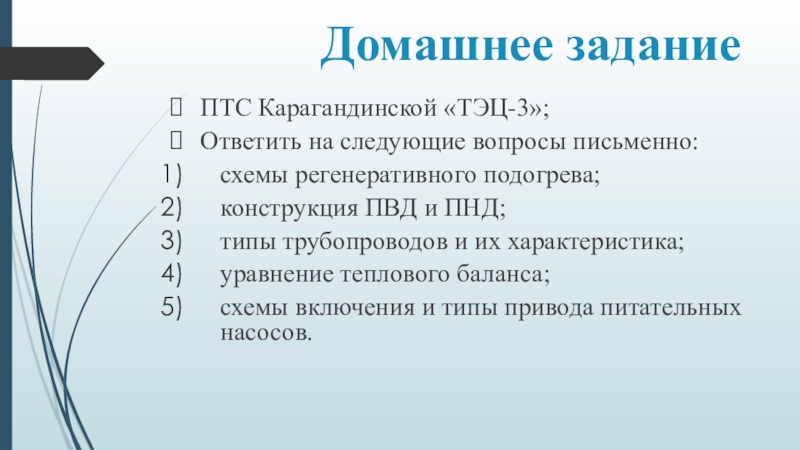

Слайд 11Домашнее задание
ПТС Карагандинской «ТЭЦ-3»;
Ответить на следующие вопросы письменно:
схемы регенеративного
подогрева;
конструкция ПВД и ПНД;
типы трубопроводов и их характеристика;
уравнение теплового баланса;
схемы включения и типы привода питательных насосов.
конструкция ПВД и ПНД;
типы трубопроводов и их характеристика;
уравнение теплового баланса;
схемы включения и типы привода питательных насосов.
