Презентация, доклад по дисциплине: ОП.02 Основы технологии отделочных строительных работ на тему Конструктивные элементы зданий
Содержание
- 1. Презентация по дисциплине: ОП.02 Основы технологии отделочных строительных работ на тему Конструктивные элементы зданий
- 2. 1 — фундамент, 2 — надподвальное
- 3. ФУНДАМЕНТ -это основная опорная часть всей конструкции

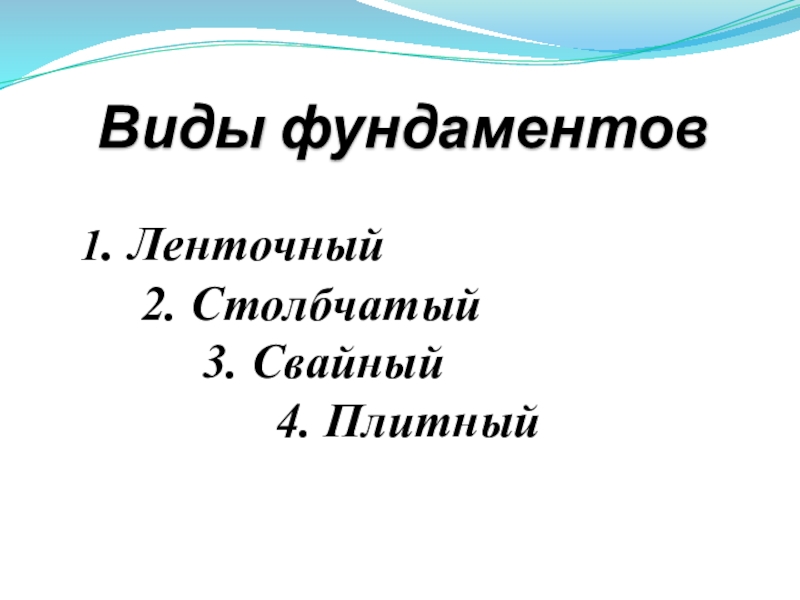

- 4. Виды фундаментов1. Ленточный 2. Столбчатый
- 5. 1. Ленточный фундамент (монолитный и сборный) представляет собой железобетонную полосу, расположенную по периметру всего здания.
- 6. 2.Столбчатый фундамент предусматривает возведение столбов во всех
- 7. 3.Свайный фундамент – это фундамент, в котором для передачи нагрузки от здания на грунт используются сваи.

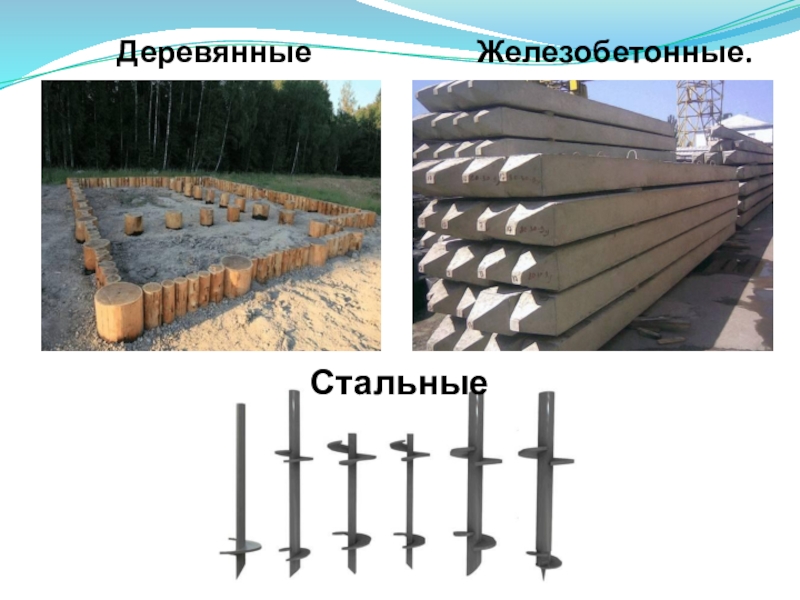

- 8. Железобетонные. Стальные Деревянные
- 9. 4. Плитный (монолитный) фундамент представляет собой сплошную железобетонную монолитную плиту, которая укладывается под всей площадью дома.
- 10. Стена— это структурный элемент в архитектуре и
- 11. Стены должны удовлетворять следующим требованиям:• соответствовать степени огнестойкости
- 12. Виды стен:
- 13. Самонесущие — воспринимающие нагрузку только от собственного
- 14. в) В зависимости от применяемых материалов
- 15. Перекрытие —
- 16. Виды перекрытий- в зависимости от
- 17. Основные требования:экономичность (в том числе малая толщина и небольшой вес), прочность, устойчивость, звуконепроницаемость, влагостойкость, гигиеничность, пожароустойчивость.
- 18. Основные требования -должны иметь достаточно высокую прочность
- 19. По назначению перегородки различают: межкомнатные, межквартирные, для
- 20. Крыша - несущая и ограждающая часть
- 21. Крыша состоит из следующих элементов: - несущие
- 22. Устройство плоской крыши

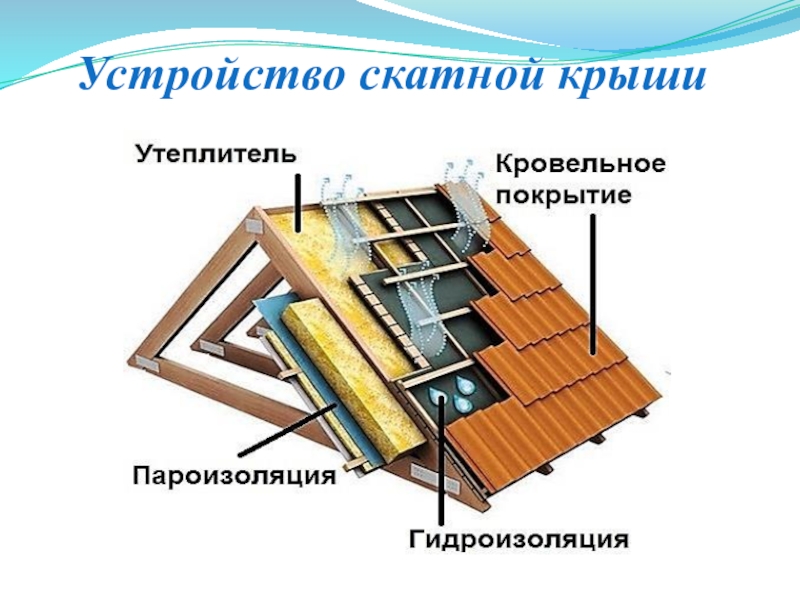

- 23. Устройство скатной крыши
- 24. Слайд 24
- 25. Слайд 25
- 26. Слайд 26
- 27. Окна — светопрозрачные ограждения, используемые для
- 28. Отмостка — это водонепроницаемое покрытие, которое
- 29. Основные функции: - Защитная (от
- 30. Цоколь — нижняя часть наружных стен, облицованная
- 31. Простенки — участки стен, расположенные между проемами.
- 32. Ниша - углубление в стене здания для
- 33. Перемычка — конструкция в виде железобетонной балки или рядов кирпичной кладки, перекрывающей оконный или дверной проем.
- 34. Фронто́н — завершение фасадной стены строения, ограниченное двумя скатами крыши по бокам и карнизом у основания.треугольныйтрапециевидныйполукруглый

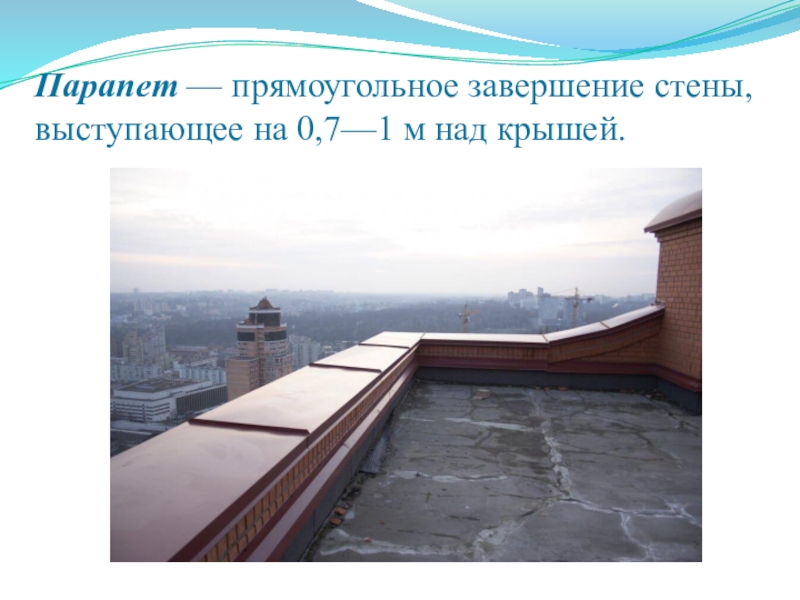

- 35. Парапет — прямоугольное завершение стены, выступающее на 0,7—1 м над крышей.
- 36. Балкон – это огражденная площадка, выступающая из плоскости фасада и открытая с трех сторон.

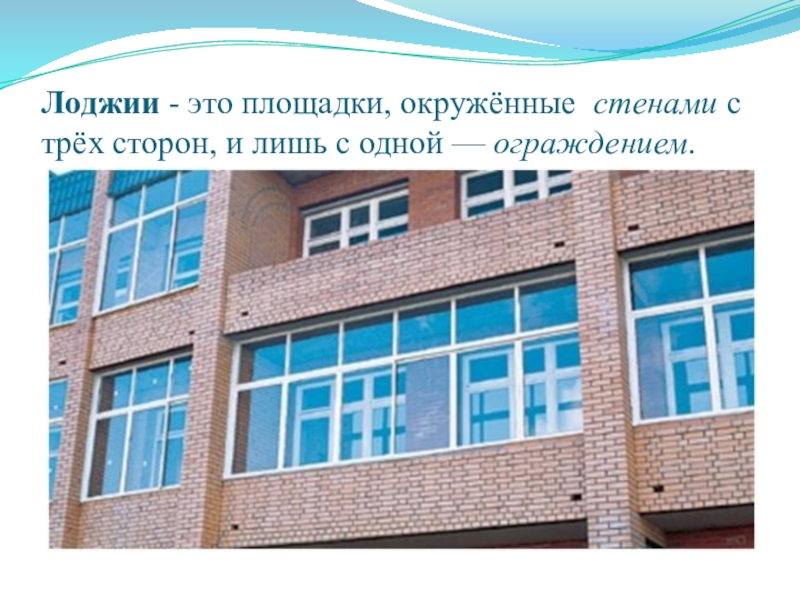

- 37. Лоджии - это площадки, окружённые стенами с трёх сторон, и лишь с одной — ограждением.
- 38. Эркер представляет собой закрытый, выступаю-щий за пределы внешних стен, элемент постройки, обладающий прямоугольной, полукруглой либо многоугольной формой.

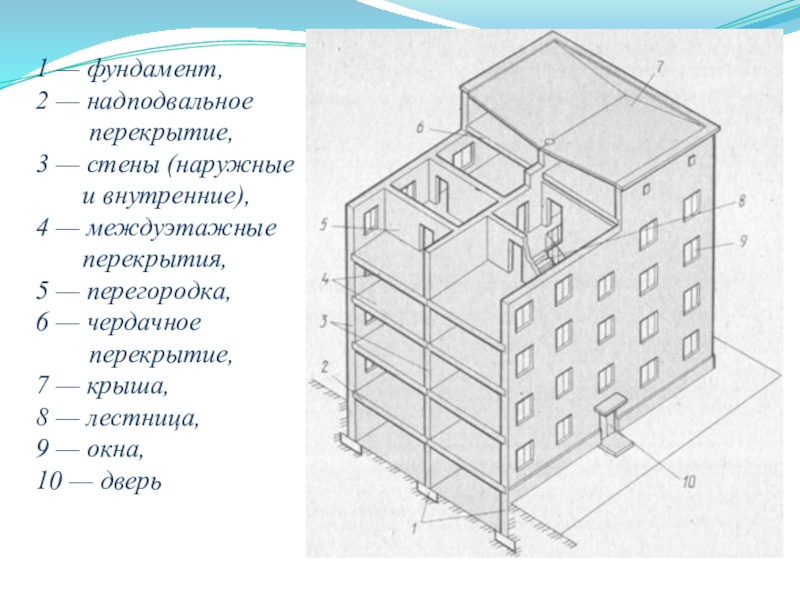

1 — фундамент, 2 — надподвальное перекрытие, 3 — стены (наружные и внутренние), 4 — междуэтажные перекрытия, 5 — перегородка, 6 — чердачное перекрытие,
Слайд 21 — фундамент,
2 — надподвальное
перекрытие,
3
— стены (наружные
и внутренние),
4 — междуэтажные
перекрытия,
5 — перегородка,
6 — чердачное
перекрытие,
7 — крыша,
8 — лестница,
9 — окна,
10 — дверь
и внутренние),
4 — междуэтажные
перекрытия,
5 — перегородка,
6 — чердачное
перекрытие,
7 — крыша,
8 — лестница,
9 — окна,
10 — дверь

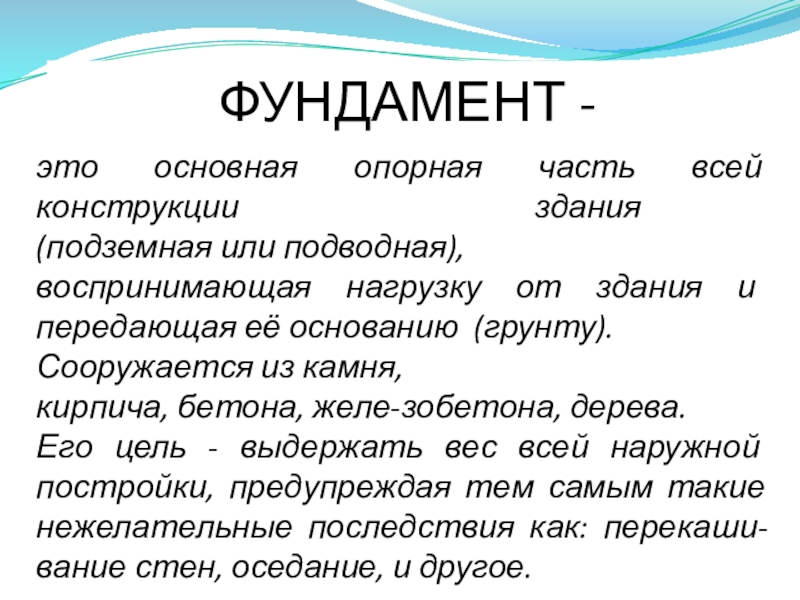

Слайд 3ФУНДАМЕНТ -
это основная опорная часть всей конструкции здания (подземная или подводная),
воспринимающая нагрузку от
здания и передающая её основанию (грунту).
Сооружается из камня, кирпича, бетона, желе-зобетона, дерева.
Его цель - выдержать вес всей наружной постройки, предупреждая тем самым такие нежелательные последствия как: перекаши-вание стен, оседание, и другое.
Сооружается из камня, кирпича, бетона, желе-зобетона, дерева.
Его цель - выдержать вес всей наружной постройки, предупреждая тем самым такие нежелательные последствия как: перекаши-вание стен, оседание, и другое.

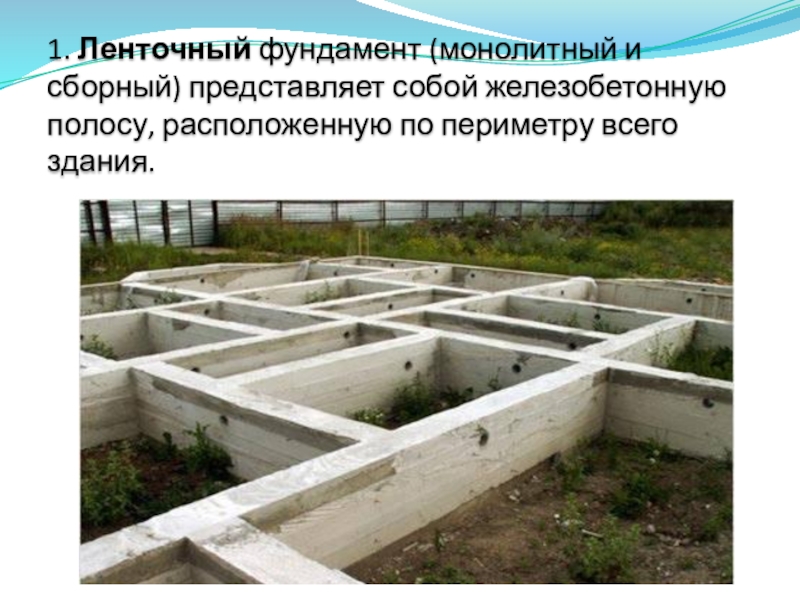

Слайд 51. Ленточный фундамент (монолитный и сборный) представляет собой железобетонную полосу, расположенную
по периметру всего здания.
Слайд 62.Столбчатый фундамент предусматривает возведение столбов во всех углах, местах пересечения стен
и других точках с повышенной нагрузкой. Они могут быть из бетона, бутобетона, каменной или кирпичной кладки.

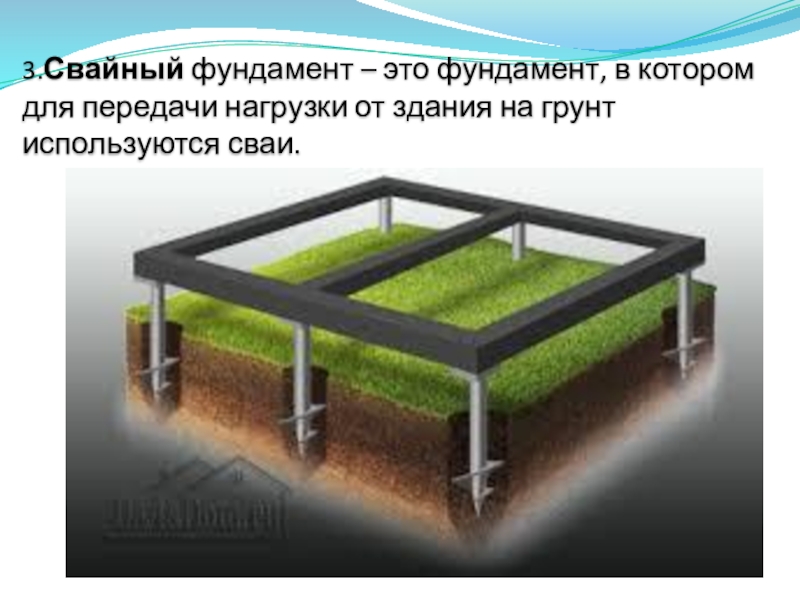

Слайд 73.Свайный фундамент – это фундамент, в котором для передачи нагрузки от
здания на грунт используются сваи.

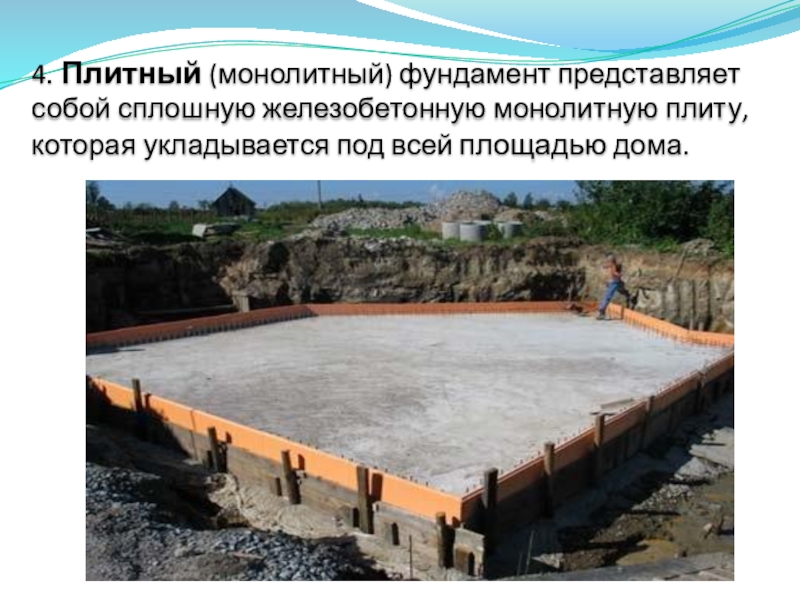

Слайд 94. Плитный (монолитный) фундамент представляет собой сплошную железобетонную монолитную плиту, которая
укладывается под всей площадью дома.
Слайд 10Стена
— это структурный элемент в архитектуре и строительстве, создающий внешний периметр
здания или помещения в виде вертикальной ограждающей конструкции, отделяющей помещение от окружающего пространства или соседних комнат.
Слайд 11Стены должны удовлетворять
следующим требованиям:
• соответствовать степени огнестойкости здания;
• быть энергосберегающим элементом здания;
• быть
устойчивыми;
• обладать долговечностью;
• иметь сопротивление теплопередаче согласно теплотехническим нормам;
•обеспечивать необходимый температурно-влажностный комфорт в помещениях;
• обладать высокими звукоизолирующими свойствами.
• обладать долговечностью;
• иметь сопротивление теплопередаче согласно теплотехническим нормам;
•обеспечивать необходимый температурно-влажностный комфорт в помещениях;
• обладать высокими звукоизолирующими свойствами.

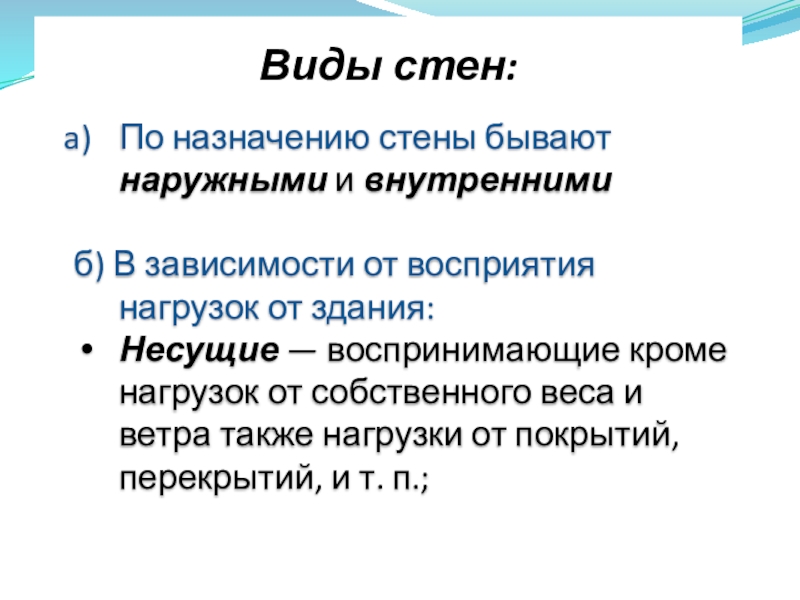

Слайд 12
Виды стен:
По назначению стены бывают наружными и внутренними
б) В зависимости от
восприятия нагрузок от здания:
Несущие — воспринимающие кроме нагрузок от собственного веса и ветра также нагрузки от покрытий, перекрытий, и т. п.;
Несущие — воспринимающие кроме нагрузок от собственного веса и ветра также нагрузки от покрытий, перекрытий, и т. п.;
Слайд 13 Самонесущие — воспринимающие нагрузку только от собственного веса стен всех вышележащих
этажей зданий и ветровую нагрузку;
Ненесущие — воспринимающие нагрузку только от собственного веса и ветра в пределах одного этажа при высоте этажа не более 6 м; при большей высоте этажа эти стены относятся к самонесущим.
Ненесущие — воспринимающие нагрузку только от собственного веса и ветра в пределах одного этажа при высоте этажа не более 6 м; при большей высоте этажа эти стены относятся к самонесущим.

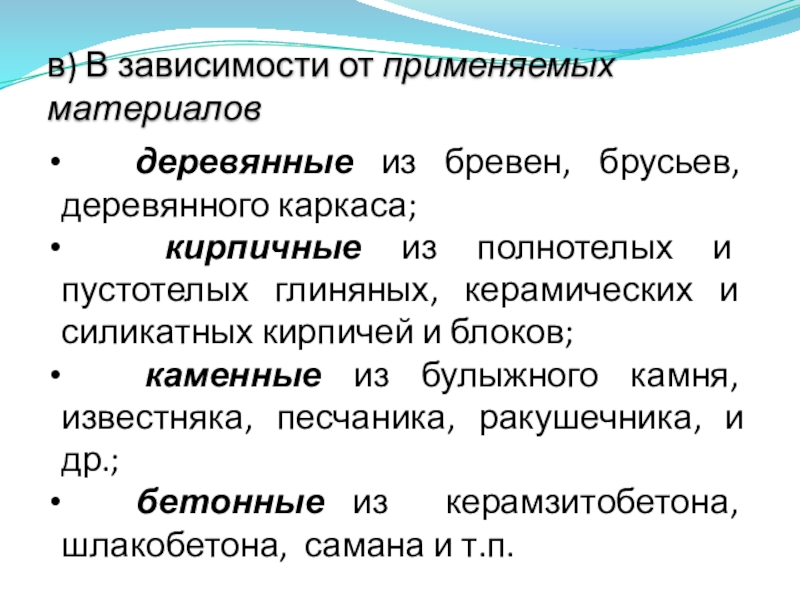

Слайд 14
в) В зависимости от применяемых материалов
деревянные из бревен, брусьев, деревянного
каркаса;
кирпичные из полнотелых и пустотелых глиняных, керамических и силикатных кирпичей и блоков;
каменные из булыжного камня, известняка, песчаника, ракушечника, и др.;
бетонные из керамзитобетона, шлакобетона, самана и т.п.
кирпичные из полнотелых и пустотелых глиняных, керамических и силикатных кирпичей и блоков;
каменные из булыжного камня, известняка, песчаника, ракушечника, и др.;
бетонные из керамзитобетона, шлакобетона, самана и т.п.

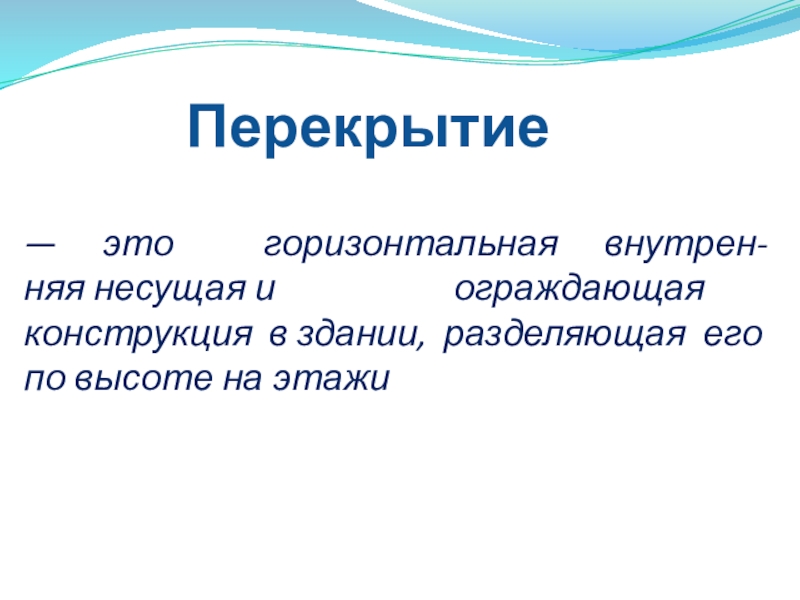

Слайд 15 Перекрытие
— это горизонтальная внутрен-няя несущая и ограждающая
конструкция в здании, разделяющая его по высоте на этажи

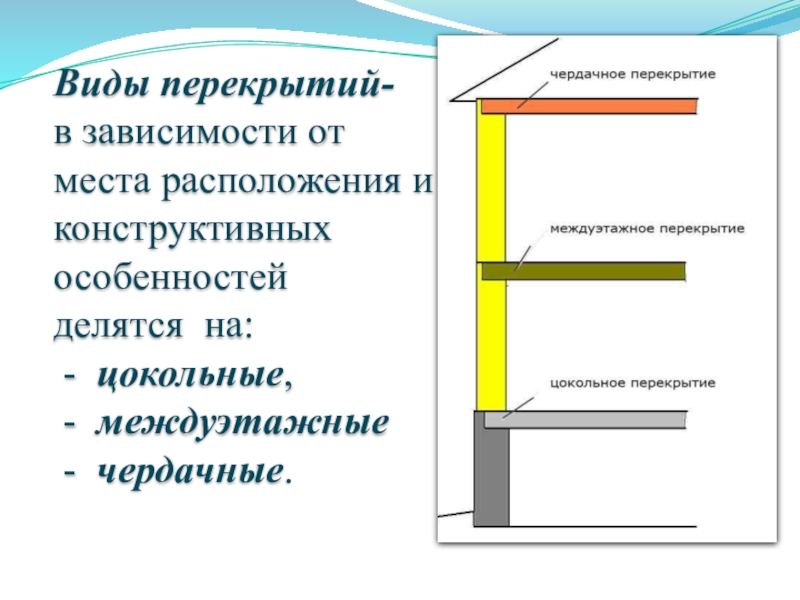

Слайд 16 Виды перекрытий- в зависимости от места расположения и конструктивных особенностей делятся на:
- цокольные,
- междуэтажные
- чердачные.

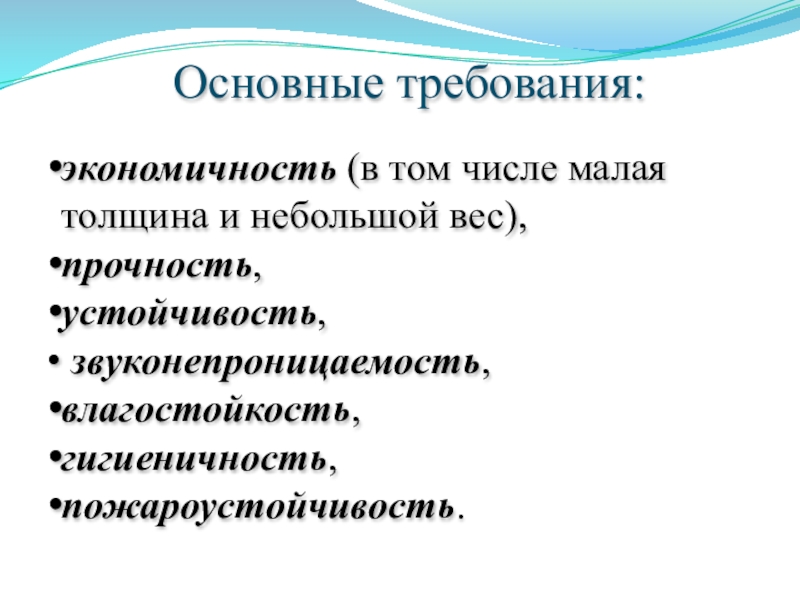

Слайд 17Основные требования:
экономичность (в том числе малая толщина и небольшой вес),
прочность,
устойчивость,
звуконепроницаемость,
влагостойкость,
гигиеничность,
пожароустойчивость.

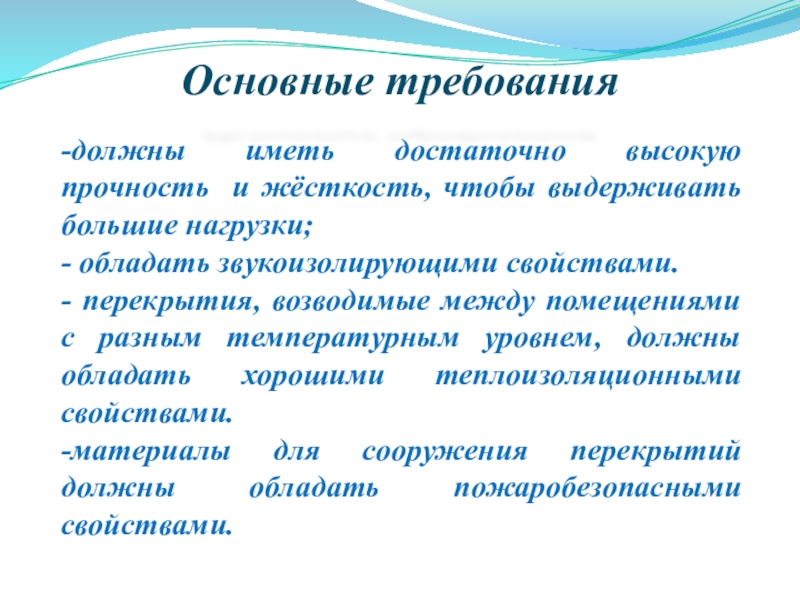

Слайд 18Основные требования
-должны иметь достаточно высокую прочность и жёсткость, чтобы выдерживать
большие нагрузки;
- обладать звукоизолирующими свойствами.
- перекрытия, возводимые между помещениями с разным температурным уровнем, должны обладать хорошими теплоизоляционными свойствами.
-материалы для сооружения перекрытий должны обладать пожаробезопасными свойствами.
- обладать звукоизолирующими свойствами.
- перекрытия, возводимые между помещениями с разным температурным уровнем, должны обладать хорошими теплоизоляционными свойствами.
-материалы для сооружения перекрытий должны обладать пожаробезопасными свойствами.

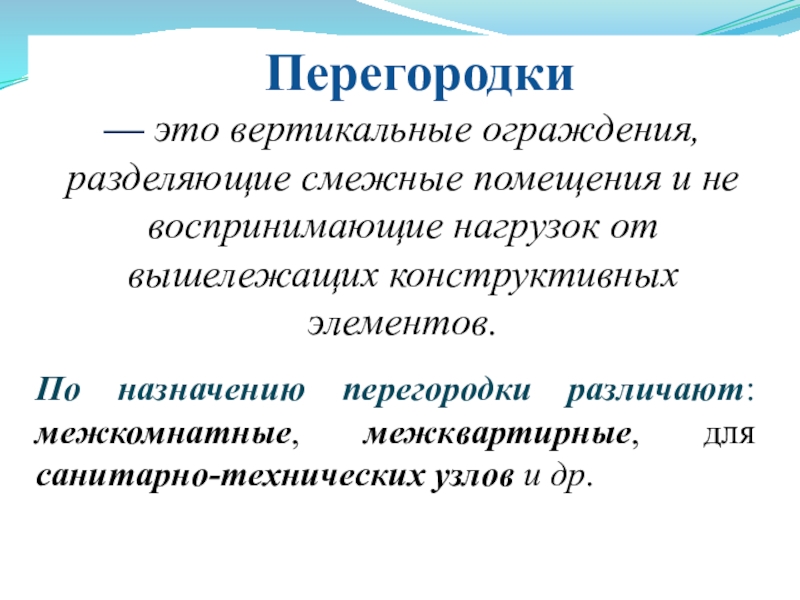

Слайд 19По назначению перегородки различают: межкомнатные, межквартирные, для санитарно-технических узлов и др.
Перегородки
— это вертикальные ограждения, разделяющие смежные помещения и не воспринимающие нагрузок от вышележащих конструктивных элементов.
— это вертикальные ограждения, разделяющие смежные помещения и не воспринимающие нагрузок от вышележащих конструктивных элементов.

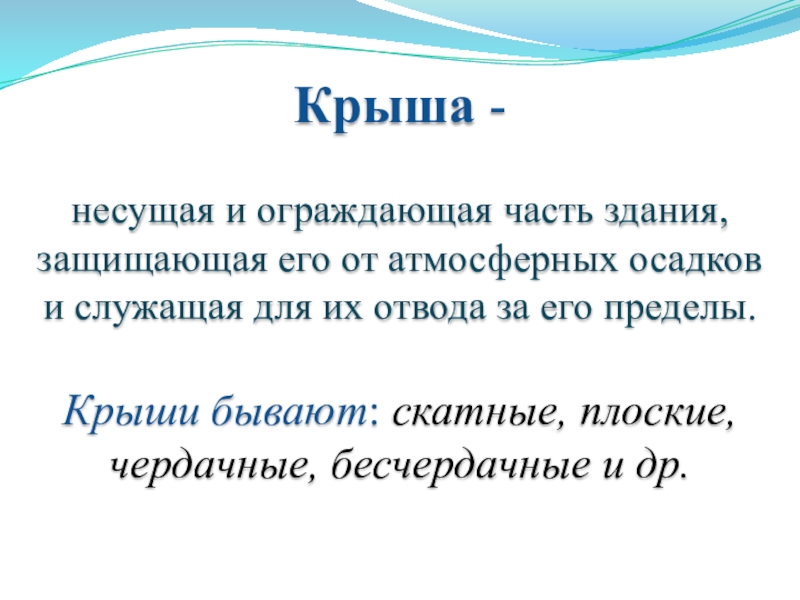

Слайд 20Крыша - несущая и ограждающая часть здания, защищающая его от атмосферных осадков
и служащая для их отвода за его пределы.
Крыши бывают: скатные, плоские, чердачные, бесчердачные и др.

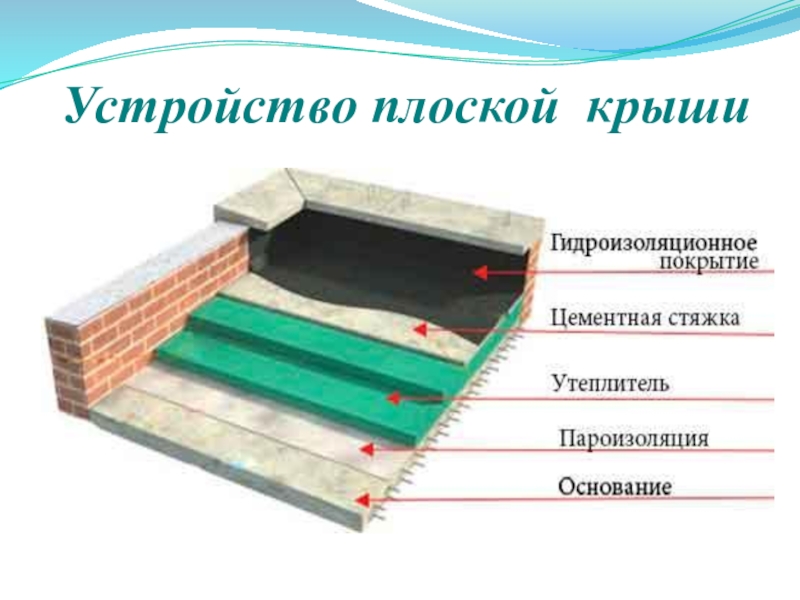

Слайд 21Крыша состоит из следующих элементов:
- несущие конструкции стропила, панели
и др.
- теплоизоляция для защиты зданий от холода и перегрева солнцем.
- пароизоляция защищает утеплитель от увлажнения
- стяжка основание для устройства гидроизоляции
кровля верхний гидроизоляционный слой крыши;
бывает рулонная или из штучных материалов (асбесто-
цементных листов, черепицы), металлическая и др.
- теплоизоляция для защиты зданий от холода и перегрева солнцем.
- пароизоляция защищает утеплитель от увлажнения
- стяжка основание для устройства гидроизоляции
кровля верхний гидроизоляционный слой крыши;
бывает рулонная или из штучных материалов (асбесто-
цементных листов, черепицы), металлическая и др.

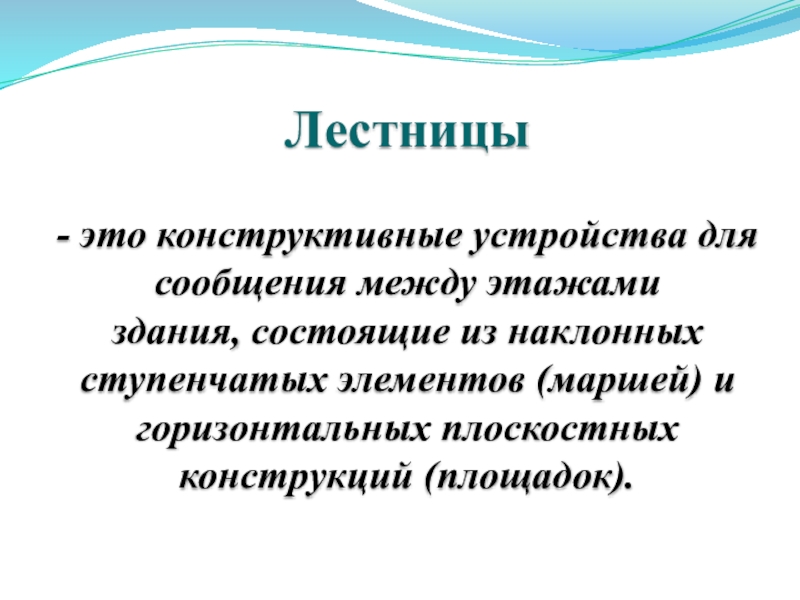

Слайд 24 Лестницы - это конструктивные устройства для сообщения между этажами здания, состоящие из
наклонных ступенчатых элементов (маршей) и горизонтальных плоскостных конструкций (площадок).
Слайд 26 Лестницы
подразделяют на:
основные (главные) - располагаемые в лестничных клетках и служащие для постоянного пользования и эвакуации;
вспомогательные - предназначаемые для сообще-ния с подвалами, чердаками и другими служебными помещениями;
аварийные, пожарные -наружные эвакуационные лестницы;
внутриквартирные - применяемые в домах каттеджного типа или в двухуровневых квартирах мно-гоэтажных зданий;
входные - ведущие в здание.

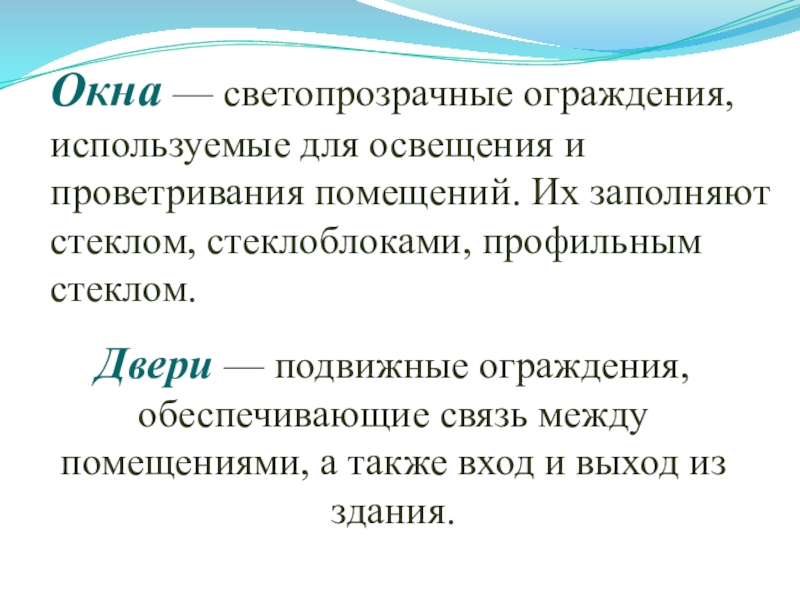

Слайд 27 Окна — светопрозрачные ограждения, используемые для освещения и проветривания помещений. Их
заполняют стеклом, стеклоблоками, профильным стеклом.
Двери — подвижные ограждения, обеспечивающие связь между помещениями, а также вход и выход из здания.
Слайд 28 Отмостка — это водонепроницаемое покрытие, которое проходит по периметру дома, с уклоном
в направлении от него, для защиты здания от воды.
Слайд 29 Основные функции: - Защитная (от пыли, грязи, атмосфр-ных осадков). - Предохранительная
(регулирует влияние газов в почве).
- Утеплительная (защищает фунда-мент от разрушения в следствии про-мерзания почвы).
- Декоративная
- Пешеходная
Слайд 30Цоколь — нижняя часть наружных стен, облицованная плиткой, природным камнем или
оштукатуренная цементным раствором, предназначен для защиты постройки от воздействия почвенной влаги и низких температур.

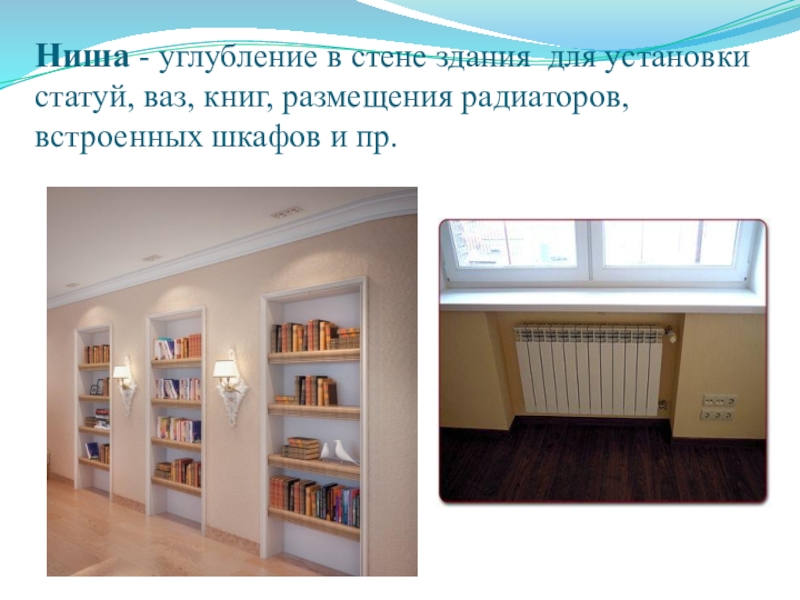

Слайд 32Ниша - углубление в стене здания для установки статуй, ваз, книг,
размещения радиаторов, встроенных шкафов и пр.

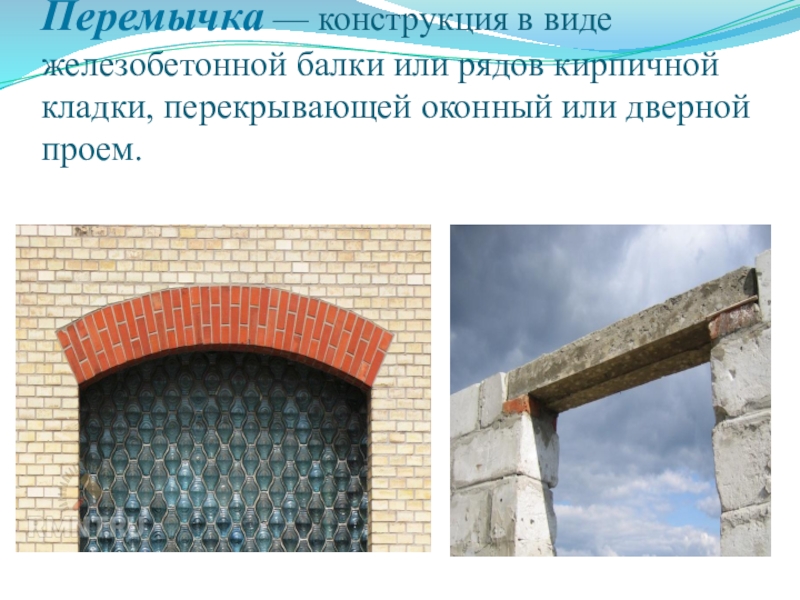

Слайд 33Перемычка — конструкция в виде железобетонной балки или рядов кирпичной кладки,
перекрывающей оконный или дверной проем.

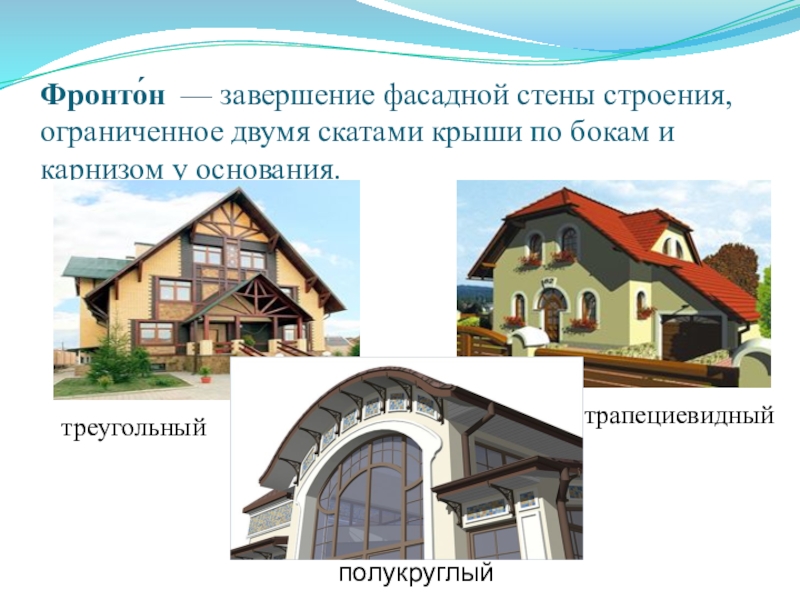

Слайд 34Фронто́н — завершение фасадной стены строения, ограниченное двумя скатами крыши по
бокам и карнизом у основания.
треугольный
трапециевидный
полукруглый
Слайд 36Балкон – это огражденная площадка, выступающая из плоскости фасада и открытая с трех сторон.

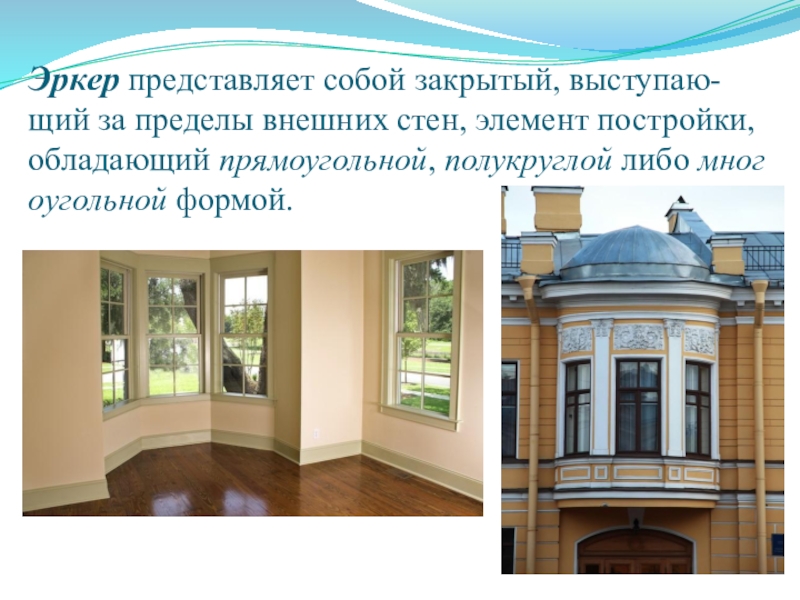

Слайд 38Эркер представляет собой закрытый, выступаю-щий за пределы внешних стен, элемент постройки,
обладающий прямоугольной, полукруглой либо многоугольной формой.
