Презентация, доклад по дисциплине ОП.02 Материаловедение на тему Правила хранения и сушки древесины
Содержание
- 1. Презентация по дисциплине ОП.02 Материаловедение на тему Правила хранения и сушки древесины
- 2. Рекомендуемая конечная влажность для древесины различного назначения
- 3. Слайд 3
- 4. Влажность древесины Влажность - одна из основных
- 5. Влажность древесины бывает абсолютной и относительной: Абсолютной
- 6. Сушка древесиныПроцесс сушки протекает в несколько этапов.
- 7. Свежевыпиленная доска Пересушенная доскаПравильно высушенная доска Ускоренная сушка
- 8. Естественная сушкаЕстественная сушка(атмосферная) производится на открытом воздухеПреимущества
- 9. Устройство штабелей и способы укладки пиломатериалов хвойных

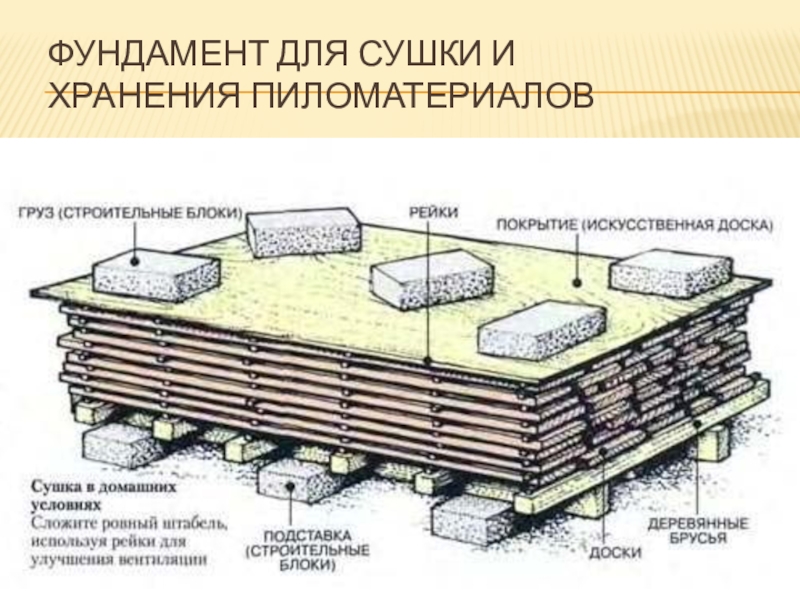

- 10. Фундамент для сушки и хранения пиломатериалов

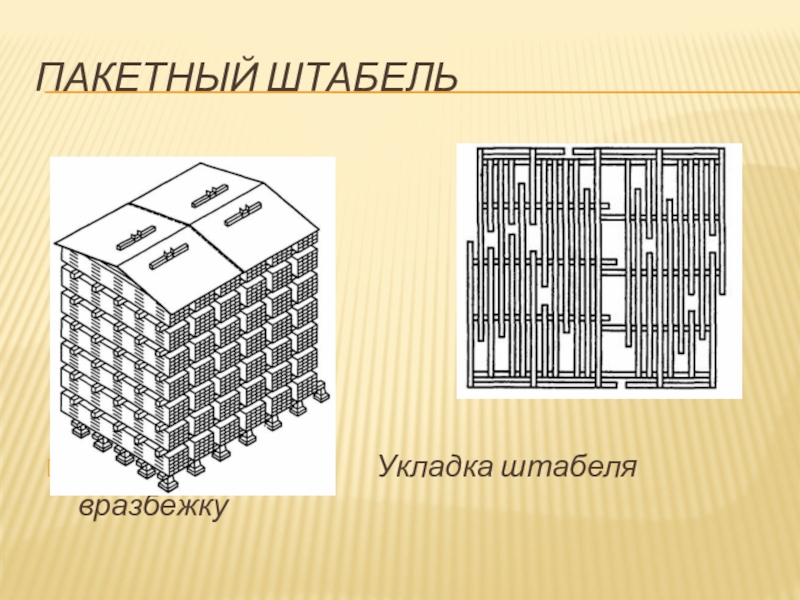

- 11. Пакетный штабель

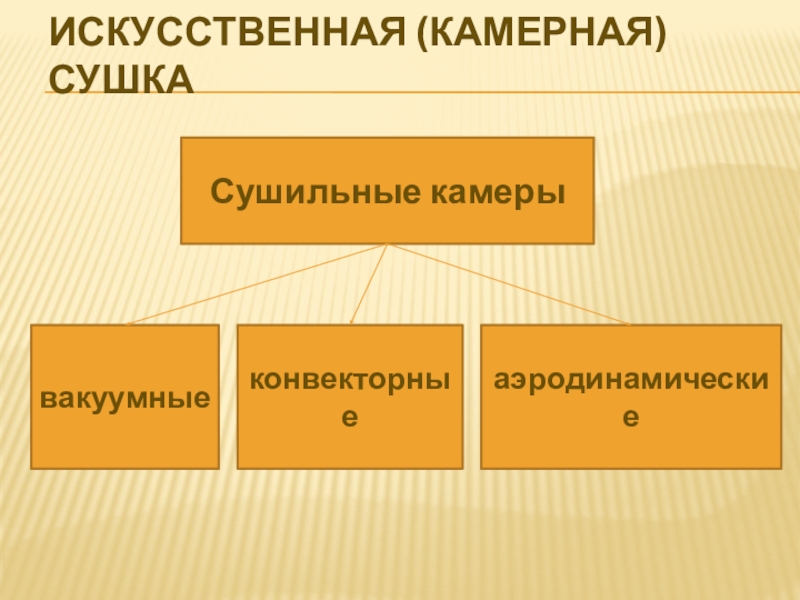

- 12. Искусственная (камерная) сушкаСушильные камерывакуумныеконвекторныеаэродинамические
- 13. В зависимости от режима работы различают сушильные
- 14. Оборудование для сушильных камерВентиляция и циркуляция воздухаТепловая системаВытяжка и система увлажненияРельсовая конструкция для загрузки и выгрузки
- 15. Камерная сушка состоит из следующих основных этаповподготовки
- 16. Слайд 16
- 17. Вакуумная сушкаВ 1964 году доктором Паньоцци была
- 18. Конвекторная сушкаНагрев происходит от газообразного носителя (агента
- 19. Слайд 19
- 20. Аэродинамическая сушкаПросушка осуществляется под воздействием аэродинамической энергии.
- 21. Слайд 21
- 22. Преимуществами камерной сушки возможность высушивания материала
- 23. недостаткам камерной сушки - необходимость значительных
- 24. Контактная сушка Ей подвергаются плоские материалы в

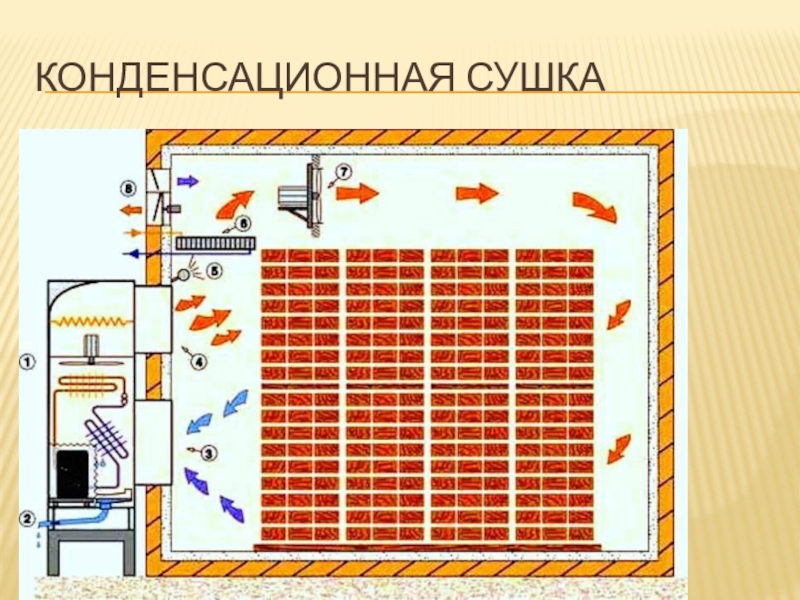

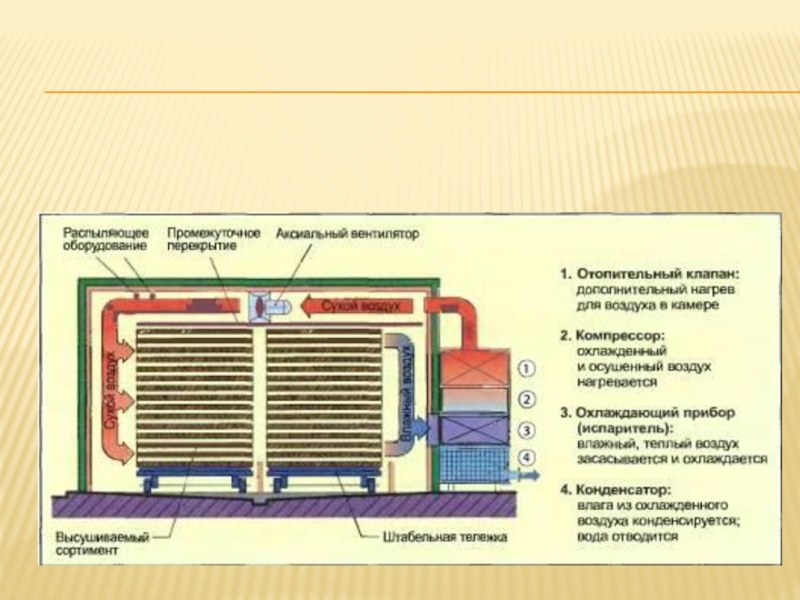

- 25. Конденсационная сушка
- 26. Слайд 26
- 27. Сушка древесины в жидкостях Недостатки - проникновение
- 28. Способ выпаривания Заготовки распиливают на части с
- 29. Сушка в электрическом поле токов высокой частоты
- 30. Ротационная сушкаИспользование центробежной силы лежит в основе
- 31. Радиационная сушка Радиационная сушка основана на подаче
- 32. Закрепление пройденного материалаЧто происходит с пиломатериалом после

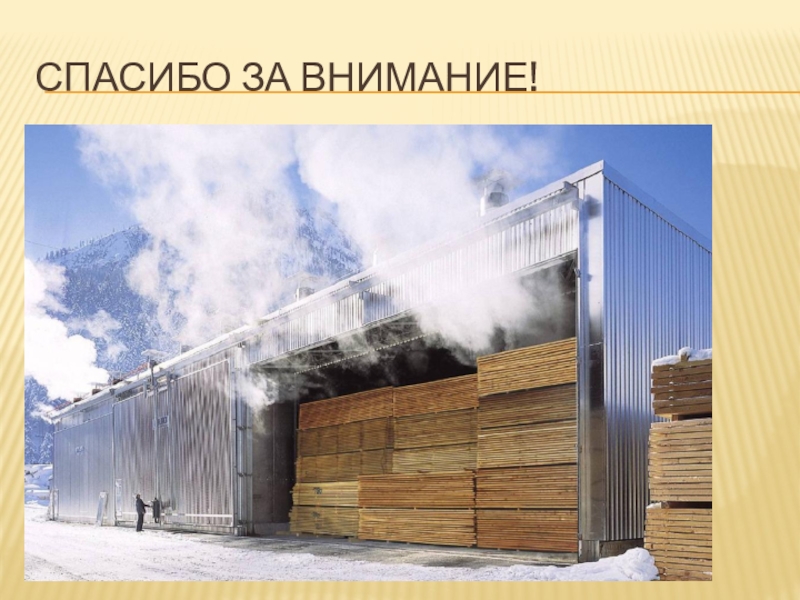

- 33. Спасибо за внимание!

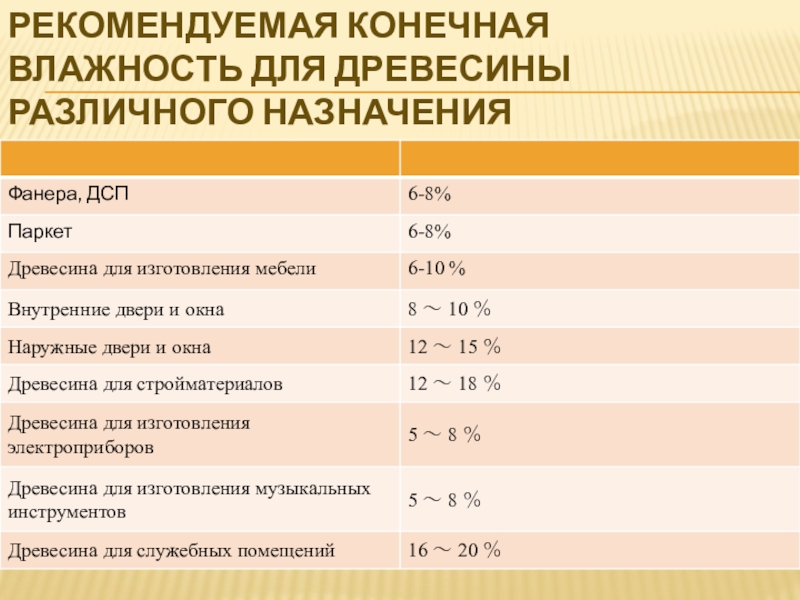

Рекомендуемая конечная влажность для древесины различного назначения

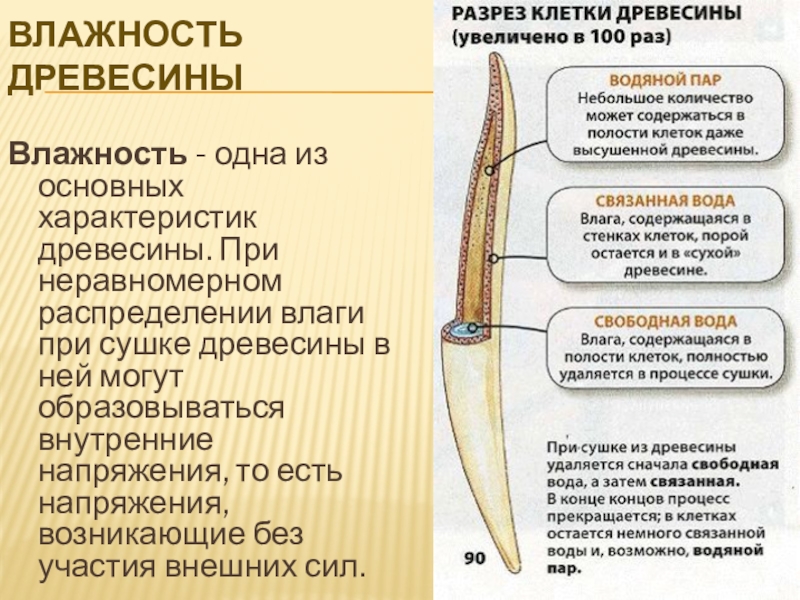

Слайд 4Влажность древесины
Влажность - одна из основных характеристик древесины. При неравномерном распределении
влаги при сушке древесины в ней могут образовываться внутренние напряжения, то есть напряжения, возникающие без участия внешних сил.

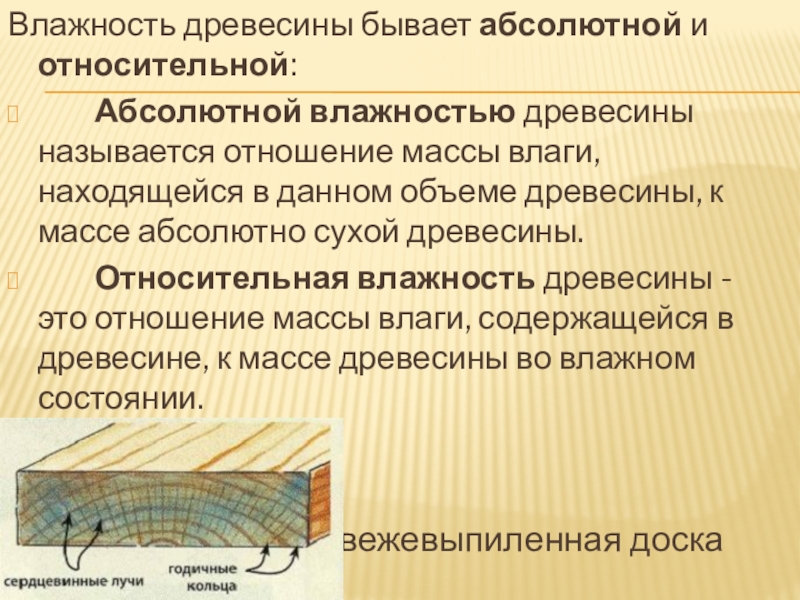

Слайд 5Влажность древесины бывает абсолютной и относительной:
Абсолютной влажностью древесины называется отношение
массы влаги, находящейся в данном объеме древесины, к массе абсолютно сухой древесины.
Относительная влажность древесины - это отношение массы влаги, содержащейся в древесине, к массе древесины во влажном состоянии.

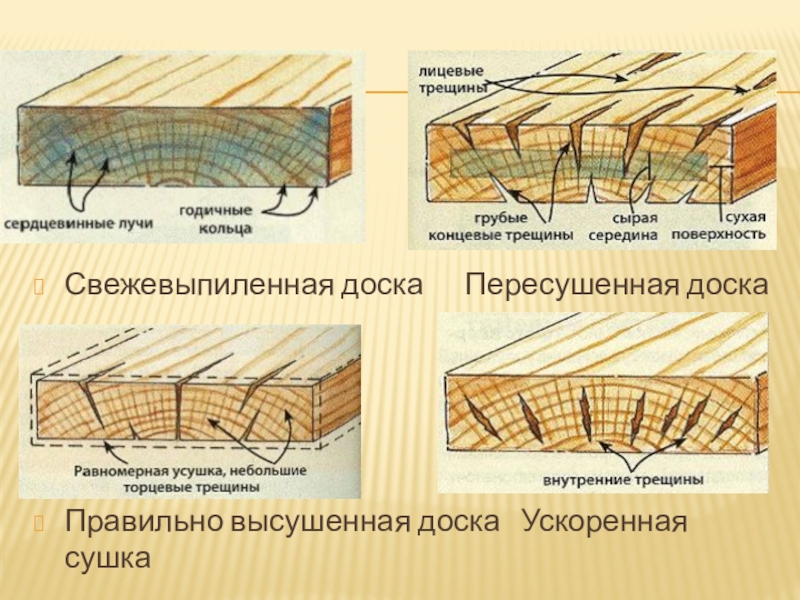

Свежевыпиленная доска
Относительная влажность древесины - это отношение массы влаги, содержащейся в древесине, к массе древесины во влажном состоянии.
Свежевыпиленная доска

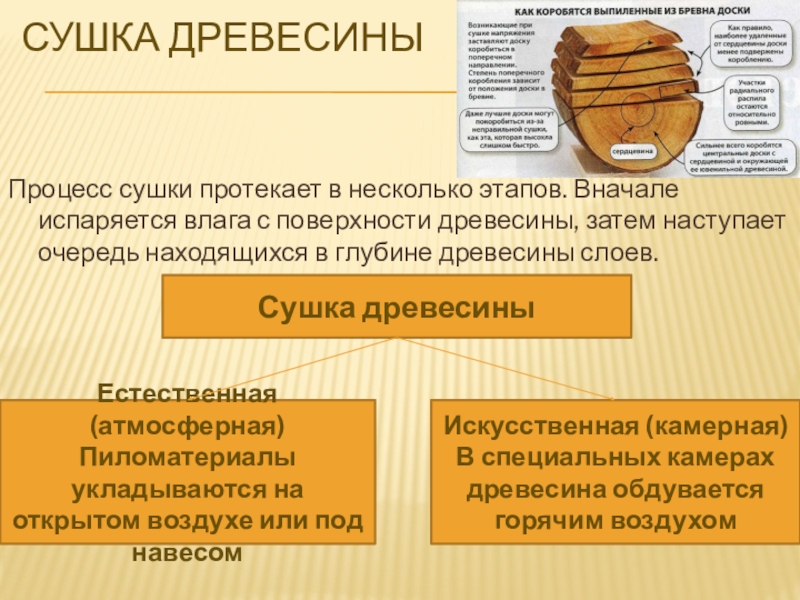

Слайд 6Сушка древесины
Процесс сушки протекает в несколько этапов. Вначале испаряется влага с
поверхности древесины, затем наступает очередь находящихся в глубине древесины слоев.
Сушка древесины
Естественная (атмосферная)
Пиломатериалы укладываются на открытом воздухе или под навесом
Искусственная (камерная)
В специальных камерах древесина обдувается горячим воздухом

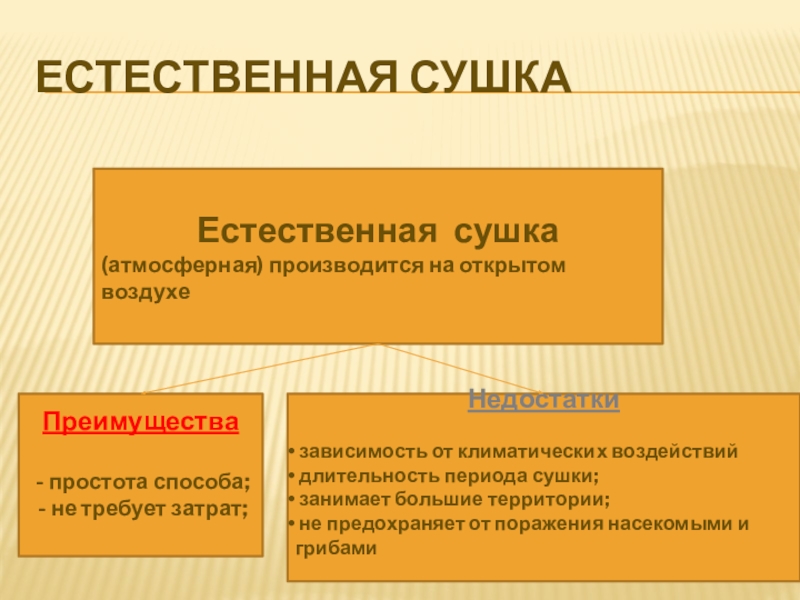

Слайд 8Естественная сушка
Естественная сушка
(атмосферная) производится на открытом воздухе
Преимущества
- простота способа;
-
не требует затрат;
Недостатки
зависимость от климатических воздействий
длительность периода сушки;
занимает большие территории;
не предохраняет от поражения насекомыми и грибами

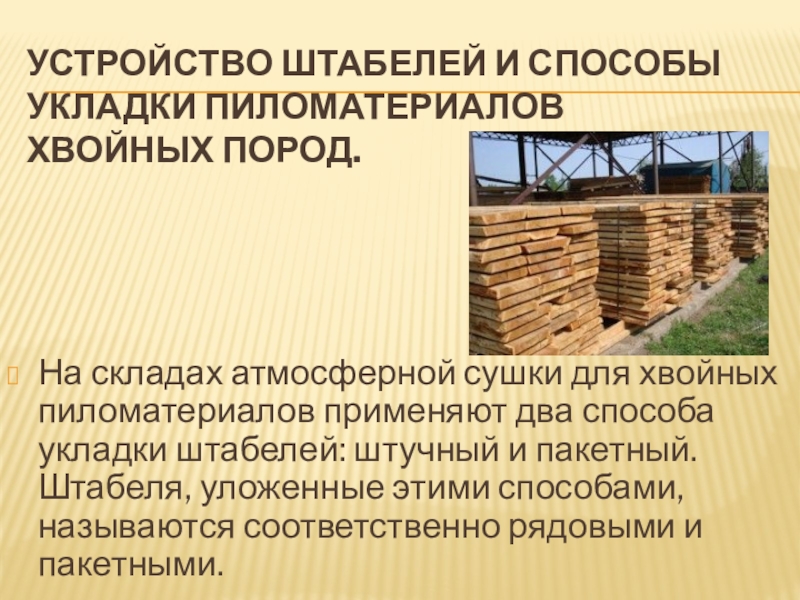

Слайд 9Устройство штабелей и способы укладки пиломатериалов хвойных пород.
На складах атмосферной
сушки для хвойных пиломатериалов применяют два способа укладки штабелей: штучный и пакетный. Штабеля, уложенные этими способами, называются соответственно рядовыми и пакетными.

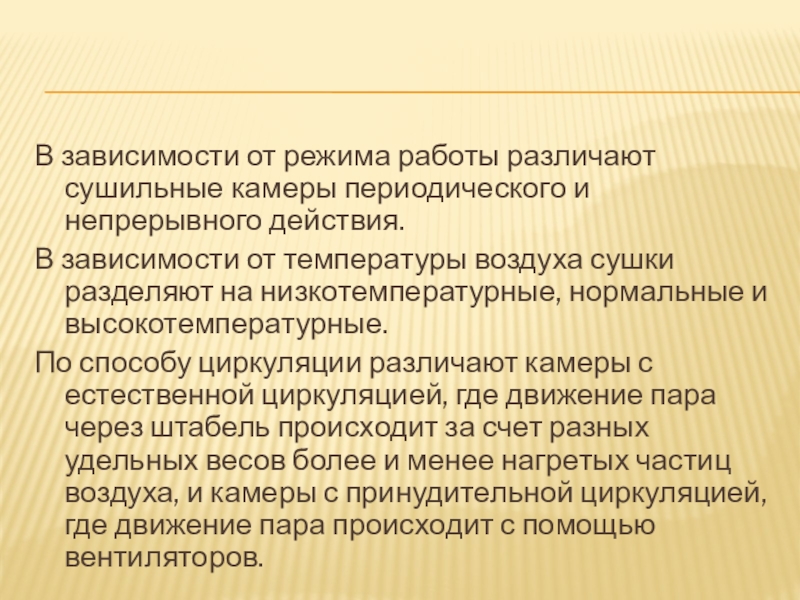

Слайд 13В зависимости от режима работы различают сушильные камеры периодического и непрерывного
действия.
В зависимости от температуры воздуха сушки разделяют на низкотемпературные, нормальные и высокотемпературные.
По способу циркуляции различают камеры с естественной циркуляцией, где движение пара через штабель происходит за счет разных удельных весов более и менее нагретых частиц воздуха, и камеры с принудительной циркуляцией, где движение пара происходит с помощью вентиляторов.
В зависимости от температуры воздуха сушки разделяют на низкотемпературные, нормальные и высокотемпературные.
По способу циркуляции различают камеры с естественной циркуляцией, где движение пара через штабель происходит за счет разных удельных весов более и менее нагретых частиц воздуха, и камеры с принудительной циркуляцией, где движение пара происходит с помощью вентиляторов.

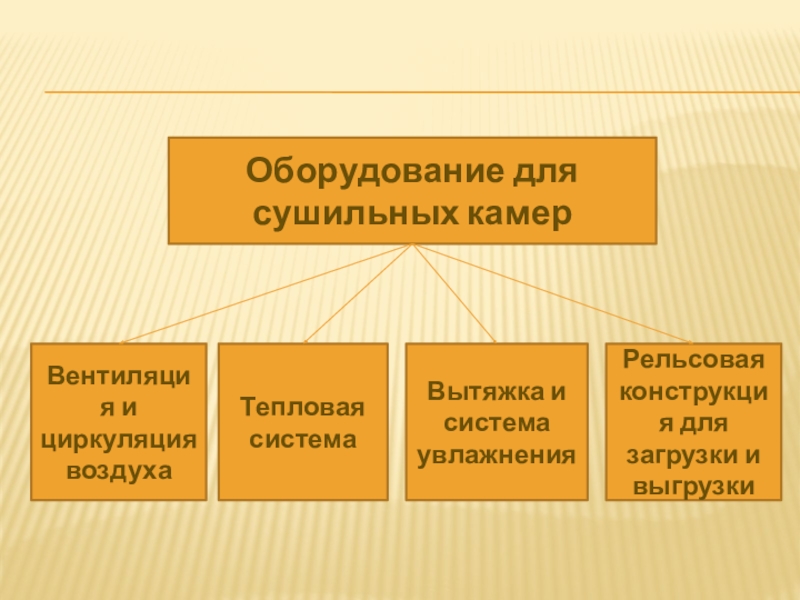

Слайд 14Оборудование для сушильных камер
Вентиляция и циркуляция воздуха
Тепловая система
Вытяжка и система увлажнения
Рельсовая
конструкция для загрузки и выгрузки

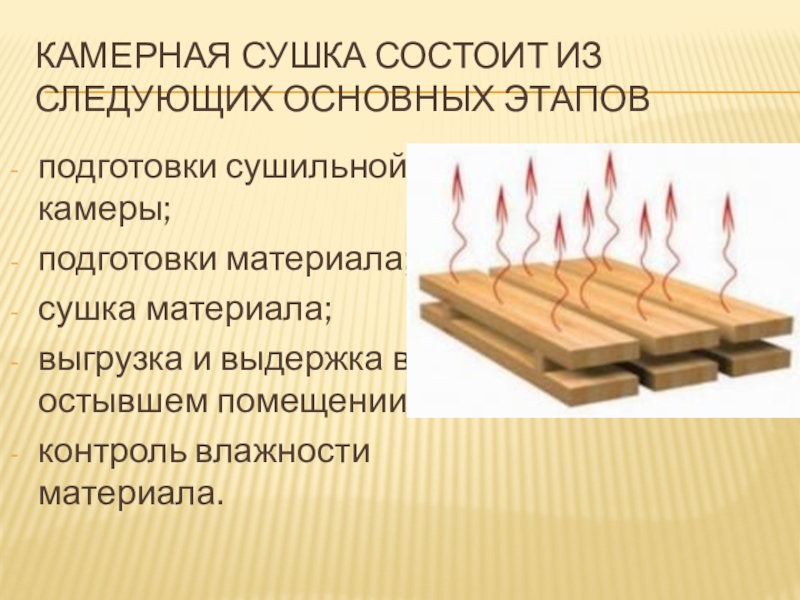

Слайд 15Камерная сушка состоит из следующих основных этапов
подготовки сушильной камеры;
подготовки материала;
сушка материала;
выгрузка и выдержка в остывшем помещении;
контроль влажности материала.

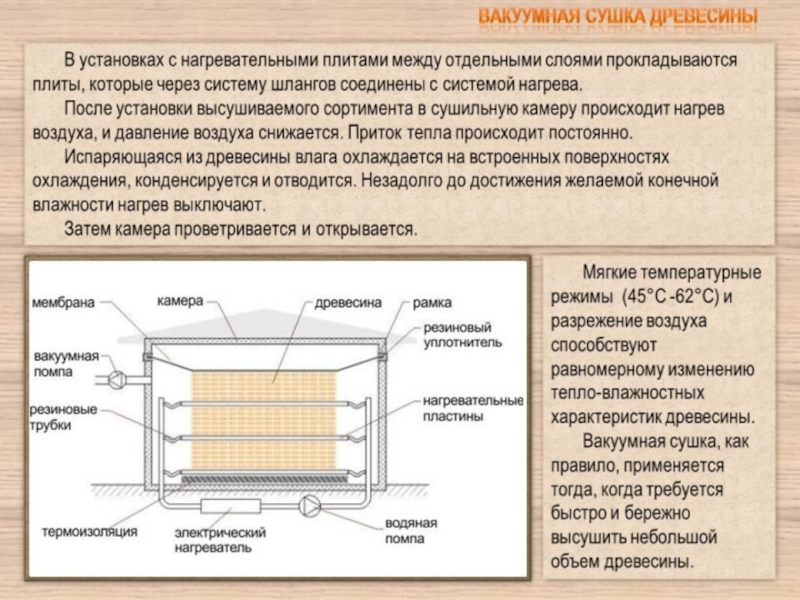

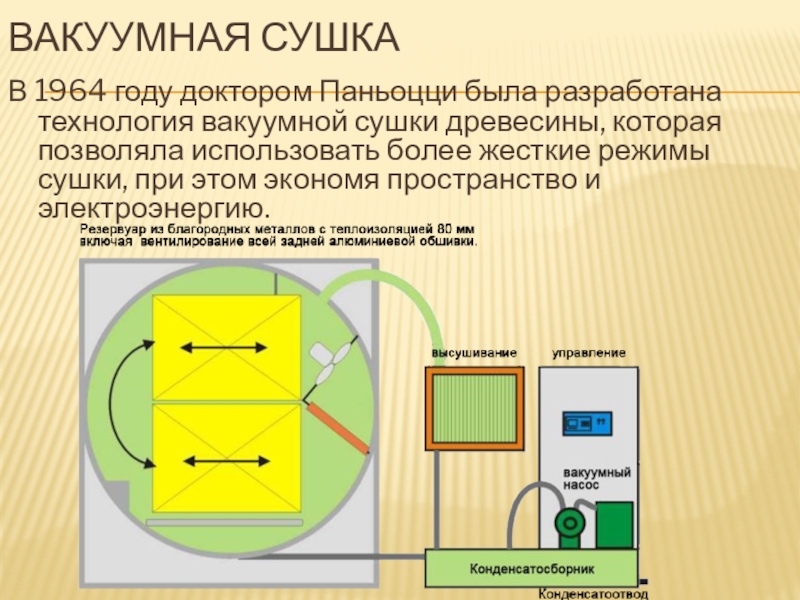

Слайд 17Вакуумная сушка
В 1964 году доктором Паньоцци была разработана технология вакуумной сушки
древесины, которая позволяла использовать более жесткие режимы сушки, при этом экономя пространство и электроэнергию.

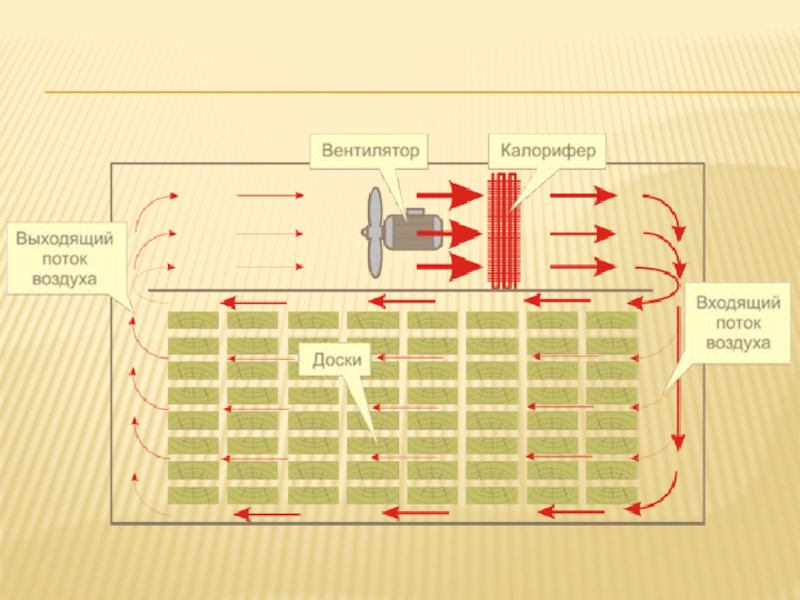

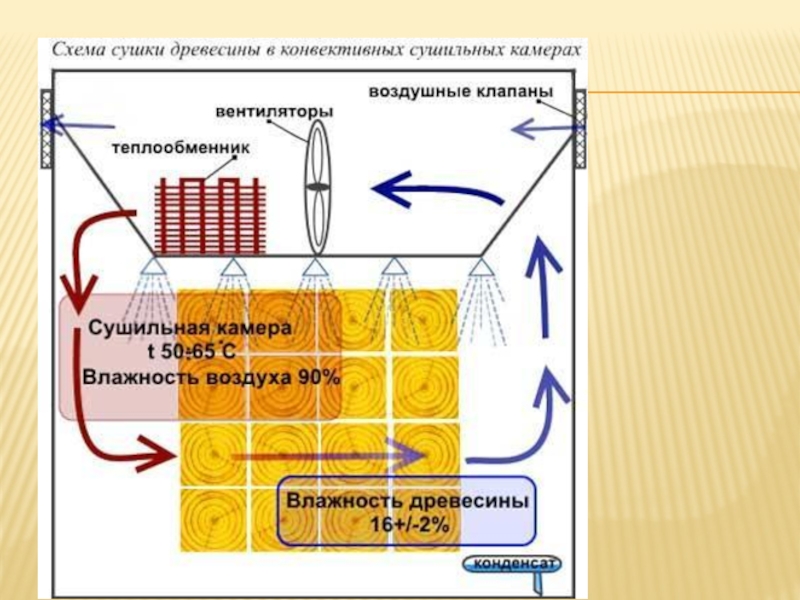

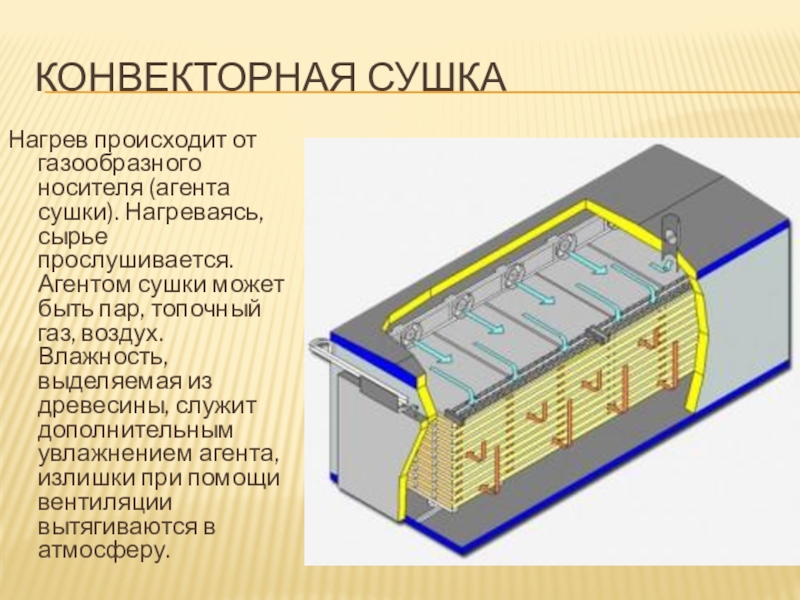

Слайд 18Конвекторная сушка
Нагрев происходит от газообразного носителя (агента сушки). Нагреваясь, сырье прослушивается.
Агентом сушки может быть пар, топочный газ, воздух. Влажность, выделяемая из древесины, служит дополнительным увлажнением агента, излишки при помощи вентиляции вытягиваются в атмосферу.

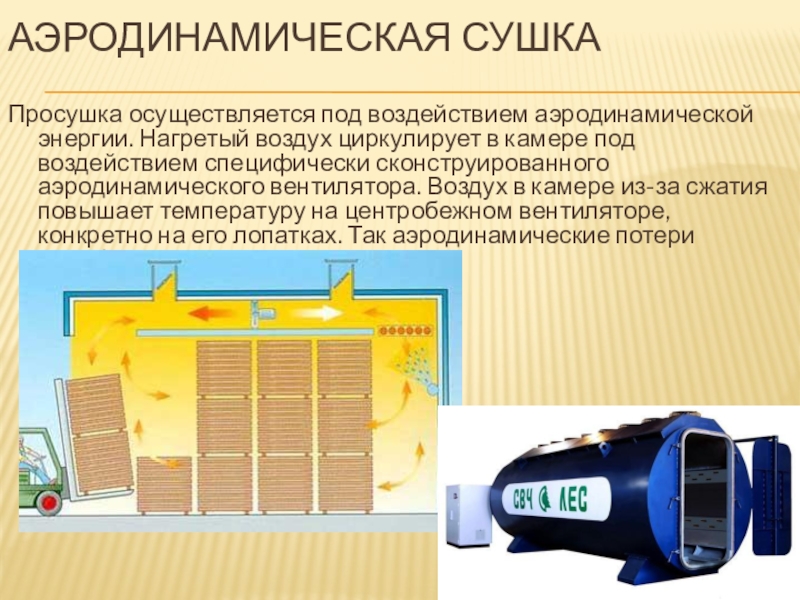

Слайд 20Аэродинамическая сушка
Просушка осуществляется под воздействием аэродинамической энергии. Нагретый воздух циркулирует в
камере под воздействием специфически сконструированного аэродинамического вентилятора. Воздух в камере из-за сжатия повышает температуру на центробежном вентиляторе, конкретно на его лопатках. Так аэродинамические потери преобразуются в тепловую энергию.

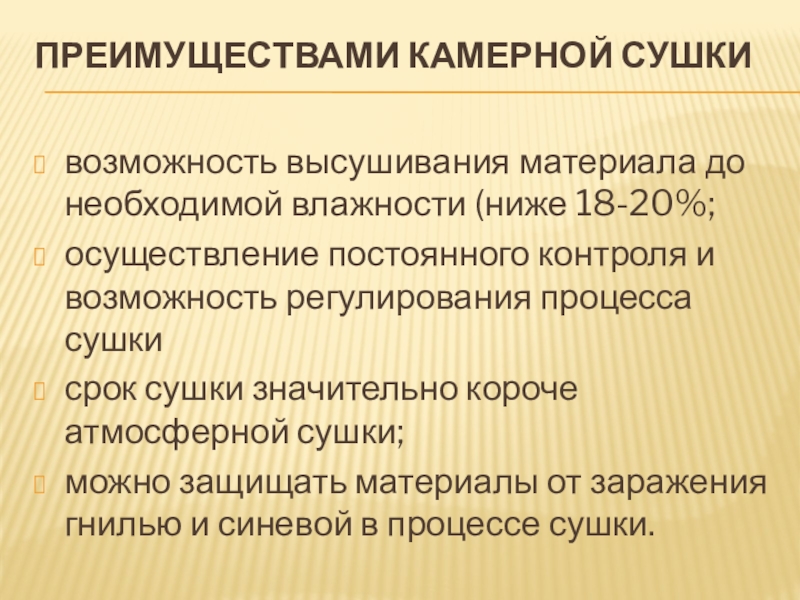

Слайд 22Преимуществами камерной сушки
возможность высушивания материала до необходимой влажности (ниже 18-20%;
осуществление
постоянного контроля и возможность регулирования процесса сушки
срок сушки значительно короче атмосферной сушки;
можно защищать материалы от заражения гнилью и синевой в процессе сушки.
срок сушки значительно короче атмосферной сушки;
можно защищать материалы от заражения гнилью и синевой в процессе сушки.

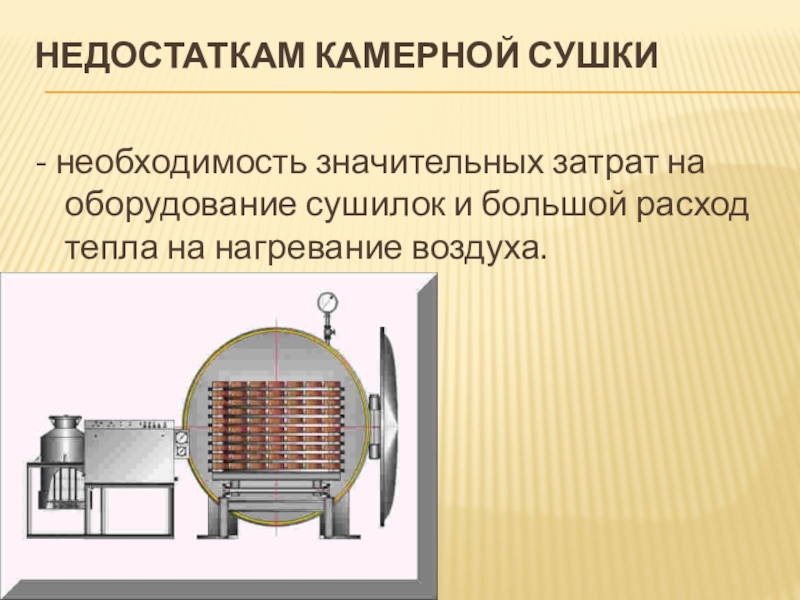

Слайд 23недостаткам камерной сушки
- необходимость значительных затрат на оборудование сушилок и
большой расход тепла на нагревание воздуха.
Слайд 24Контактная сушка
Ей подвергаются плоские материалы в форме листов, которые зажимаются между
двумя нагретыми до температуры 150°С металлическими плитами. Основное преимущество состоит в том, что сушка протекает в течение нескольких минут.
Таким способом высушивают тонкие древесные материалы - шпон, фанеру; при этом объемы материала, как правило, небольшие. Влажность – 10-12%. Недостатком такого способа является относительное потемнение древесины снаружи при чрезмерной выдержке.
Таким способом высушивают тонкие древесные материалы - шпон, фанеру; при этом объемы материала, как правило, небольшие. Влажность – 10-12%. Недостатком такого способа является относительное потемнение древесины снаружи при чрезмерной выдержке.

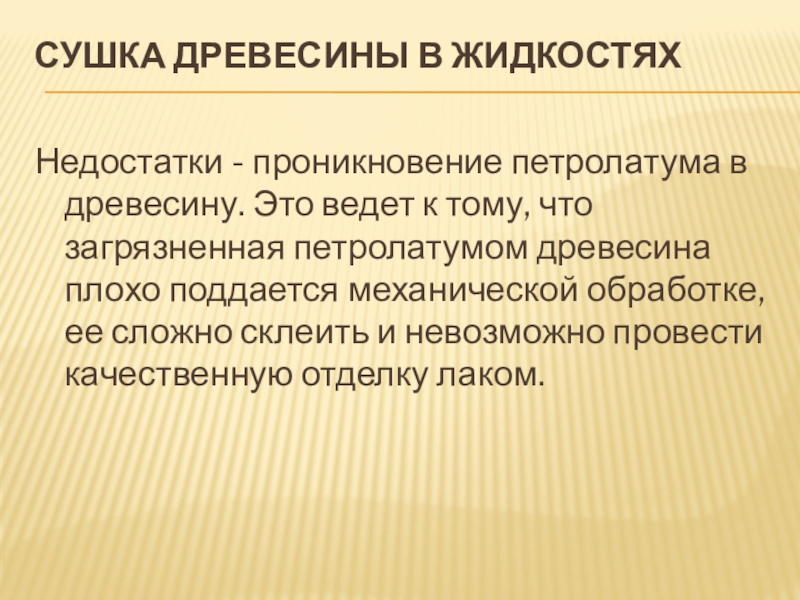

Слайд 27Сушка древесины в жидкостях
Недостатки - проникновение петролатума в древесину. Это ведет
к тому, что загрязненная петролатумом древесина плохо поддается механической обработке, ее сложно склеить и невозможно провести качественную отделку лаком.

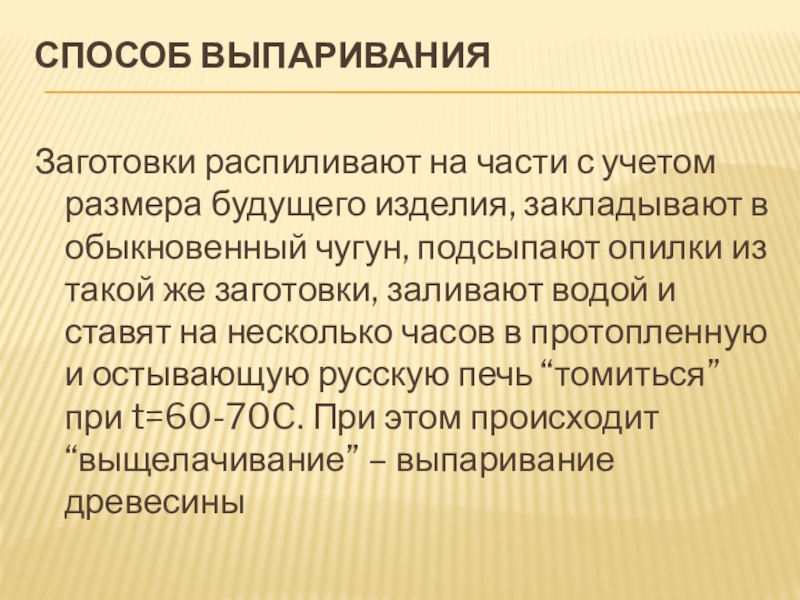

Слайд 28Способ выпаривания
Заготовки распиливают на части с учетом размера будущего изделия, закладывают
в обыкновенный чугун, подсыпают опилки из такой же заготовки, заливают водой и ставят на несколько часов в протопленную и остывающую русскую печь “томиться” при t=60-70C. При этом происходит “выщелачивание” – выпаривание древесины

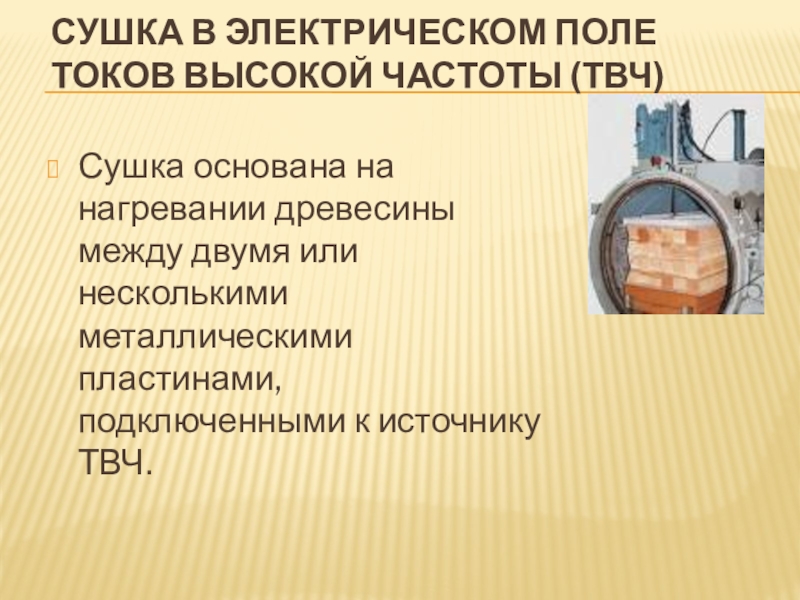

Слайд 29Сушка в электрическом поле токов высокой частоты (ТВЧ)
Сушка основана на нагревании
древесины между двумя или несколькими металлическими пластинами, подключенными к источнику ТВЧ.

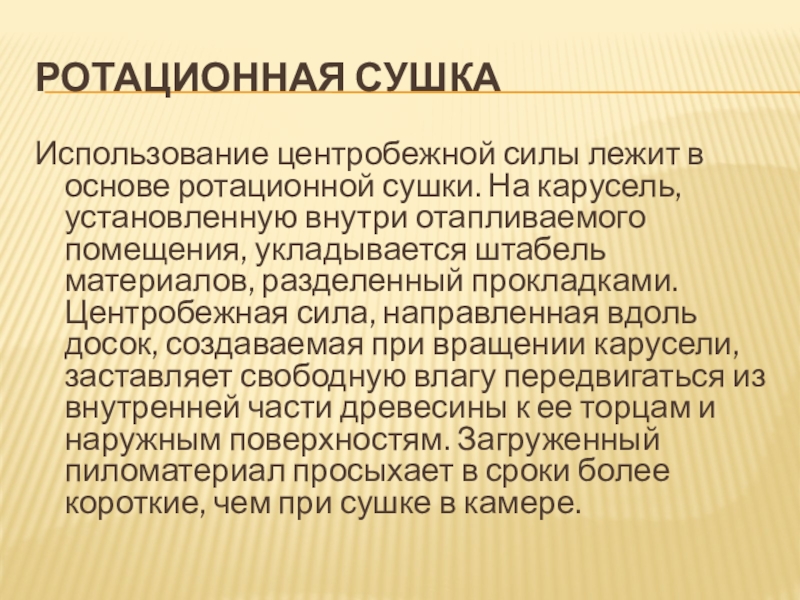

Слайд 30Ротационная сушка
Использование центробежной силы лежит в основе ротационной сушки. На карусель,
установленную внутри отапливаемого помещения, укладывается штабель материалов, разделенный прокладками. Центробежная сила, направленная вдоль досок, создаваемая при вращении карусели, заставляет свободную влагу передвигаться из внутренней части древесины к ее торцам и наружным поверхностям. Загруженный пиломатериал просыхает в сроки более короткие, чем при сушке в камере.

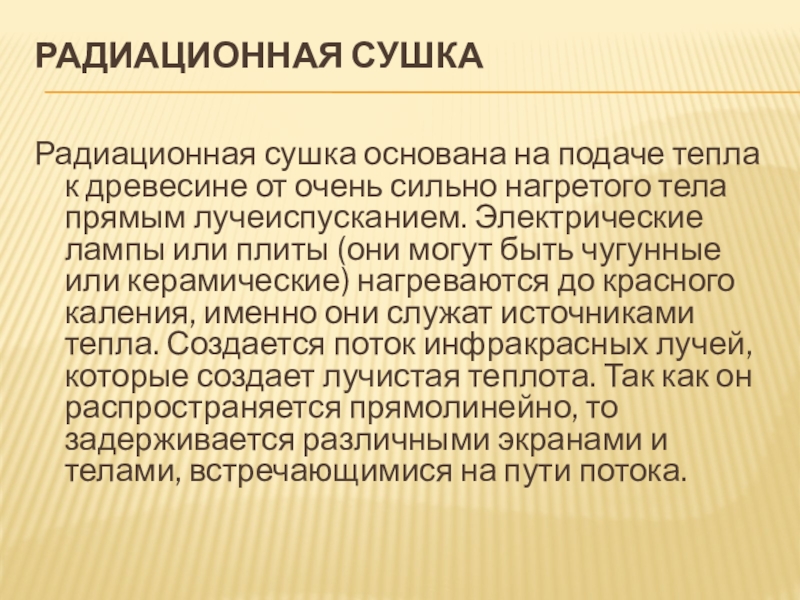

Слайд 31Радиационная сушка
Радиационная сушка основана на подаче тепла к древесине от очень
сильно нагретого тела прямым лучеиспусканием. Электрические лампы или плиты (они могут быть чугунные или керамические) нагреваются до красного каления, именно они служат источниками тепла. Создается поток инфракрасных лучей, которые создает лучистая теплота. Так как он распространяется прямолинейно, то задерживается различными экранами и телами, встречающимися на пути потока.

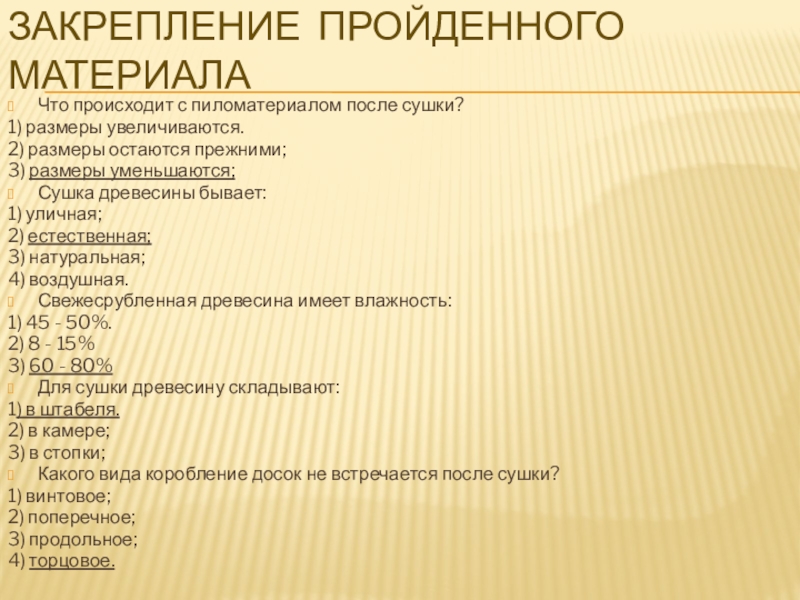

Слайд 32Закрепление пройденного материала
Что происходит с пиломатериалом после сушки?
1) размеры увеличиваются.
2) размеры
остаются прежними;
3) размеры уменьшаются;
Сушка древесины бывает:
1) уличная;
2) естественная;
3) натуральная;
4) воздушная.
Свежесрубленная древесина имеет влажность:
1) 45 - 50%.
2) 8 - 15%
3) 60 - 80%
Для сушки древесину складывают:
1) в штабеля.
2) в камере;
3) в стопки;
Какого вида коробление досок не встречается после сушки?
1) винтовое;
2) поперечное;
3) продольное;
4) торцовое.
3) размеры уменьшаются;
Сушка древесины бывает:
1) уличная;
2) естественная;
3) натуральная;
4) воздушная.
Свежесрубленная древесина имеет влажность:
1) 45 - 50%.
2) 8 - 15%
3) 60 - 80%
Для сушки древесину складывают:
1) в штабеля.
2) в камере;
3) в стопки;
Какого вида коробление досок не встречается после сушки?
1) винтовое;
2) поперечное;
3) продольное;
4) торцовое.
