ИСТОРИЯ РАЗВИТИЯ ИНЖЕНЕРНОЙ ГРАФИКИИнженерная графика» является уникальным графическим языком человеческой культуры. Будучи одним из древнейших языков мира, она отличается своей лаконичностью, точностью и наглядностью. В алфавите этого языка существуют лишь два знака – точка и линия.

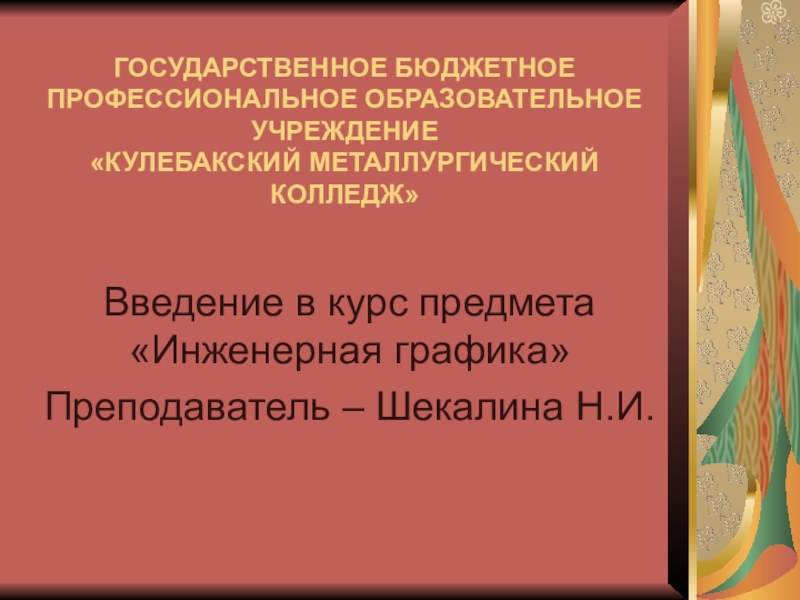

Слайд 1ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «КУЛЕБАКСКИЙ МЕТАЛЛУРГИЧЕСКИЙ КОЛЛЕДЖ»
Введение в курс предмета «Инженерная

графика»
Преподаватель – Шекалина Н.И.
ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «КУЛЕБАКСКИЙ МЕТАЛЛУРГИЧЕСКИЙ КОЛЛЕДЖ»Введение в курс предмета «Инженерная графика»Преподаватель – Шекалина Н.И.

Слайд 2ИСТОРИЯ РАЗВИТИЯ ИНЖЕНЕРНОЙ ГРАФИКИ
Инженерная графика» является уникальным графическим языком человеческой культуры.

Будучи одним из древнейших языков мира, она отличается своей лаконичностью, точностью и наглядностью. В алфавите этого языка существуют лишь два знака – точка и линия. Если проследить путь развития чертежа от древних времен до наших дней, можно выделить два основных направления:
первое - строительные чертежи, предназначенные для строительства жилища, промышленные здания, мосты и другие сооружения;
второе - промышленные чертежи, по которым создавали различные инструменты, приспособления, машины.
ИСТОРИЯ РАЗВИТИЯ ИНЖЕНЕРНОЙ ГРАФИКИИнженерная графика» является уникальным графическим языком человеческой культуры. Будучи одним из древнейших языков мира,

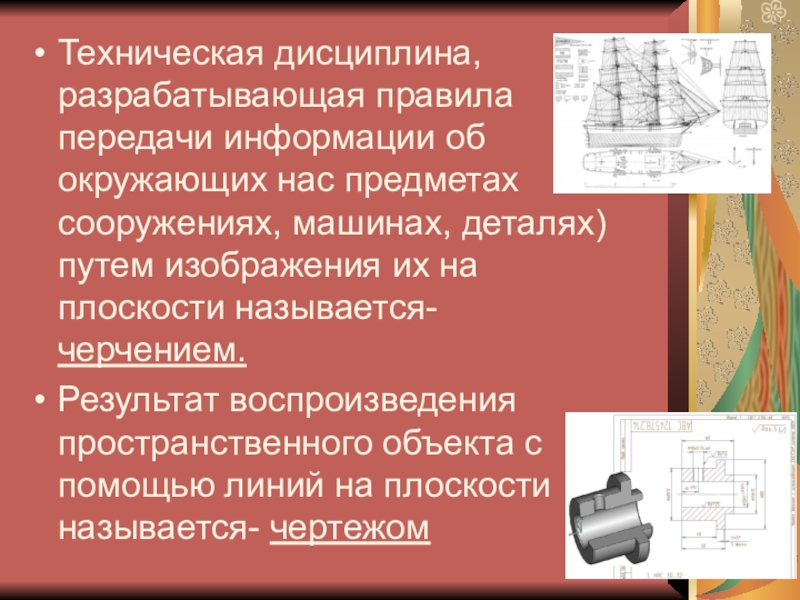

Слайд 3Техническая дисциплина, разрабатывающая правила передачи информации об окружающих нас предметах сооружениях,

машинах, деталях) путем изображения их на плоскости называется- черчением.
Результат воспроизведения пространственного объекта с помощью линий на плоскости называется- чертежом
Техническая дисциплина, разрабатывающая правила передачи информации об окружающих нас предметах сооружениях, машинах, деталях) путем изображения их на

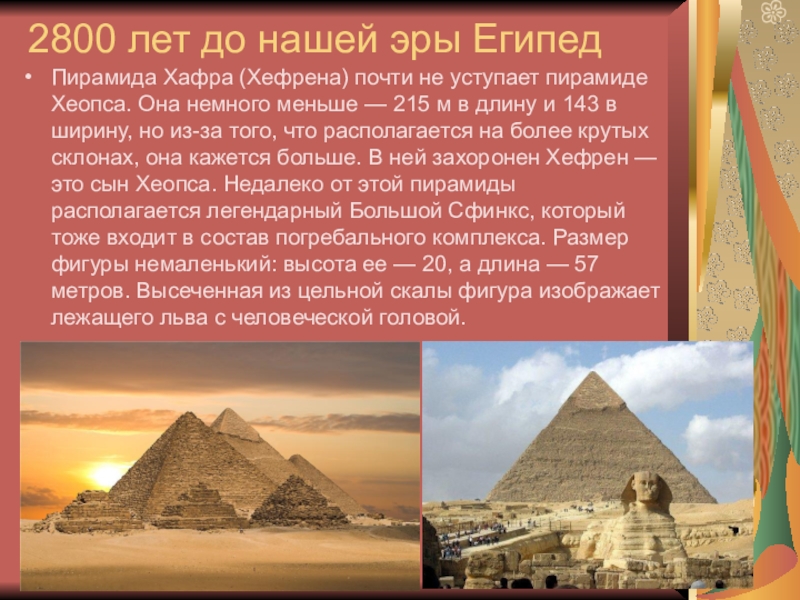

Слайд 42800 лет до нашей эры Египед
Пирамида Хафра (Хефрена) почти не уступает

пирамиде Хеопса. Она немного меньше — 215 м в длину и 143 в ширину, но из-за того, что располагается на более крутых склонах, она кажется больше. В ней захоронен Хефрен — это сын Хеопса. Недалеко от этой пирамиды располагается легендарный Большой Сфинкс, который тоже входит в состав погребального комплекса. Размер фигуры немаленький: высота ее — 20, а длина — 57 метров. Высеченная из цельной скалы фигура изображает лежащего льва с человеческой головой.
2800 лет до нашей эры ЕгипедПирамида Хафра (Хефрена) почти не уступает пирамиде Хеопса. Она немного меньше —

Слайд 5500 лет нашей эры Мексика
Город богов
Самый большой
амфитеатр

500 лет нашей эры МексикаГород боговСамый большой амфитеатр

Слайд 6Древняя Греция 5 век Н.Э.

Древняя Греция 5 век Н.Э.

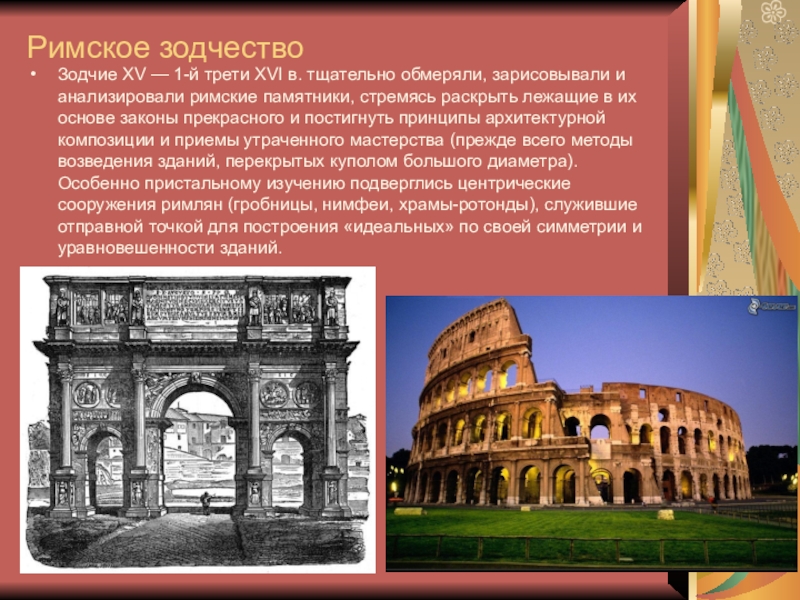

Слайд 7Римское зодчество
Зодчие XV — 1-й трети XVI в. тщательно обмеряли, зарисовывали

и анализировали римские памятники, стремясь раскрыть лежащие в их основе законы прекрасного и постигнуть принципы архитектурной композиции и приемы утраченного мастерства (прежде всего методы возведения зданий, перекрытых куполом большого диаметра). Особенно пристальному изучению подверглись центрические сооружения римлян (гробницы, нимфеи, храмы-ротонды), служившие отправной точкой для построения «идеальных» по своей симметрии и уравновешенности зданий.
Римское зодчествоЗодчие XV — 1-й трети XVI в. тщательно обмеряли, зарисовывали и анализировали римские памятники, стремясь раскрыть

Слайд 8Римский архитектор Витрувий

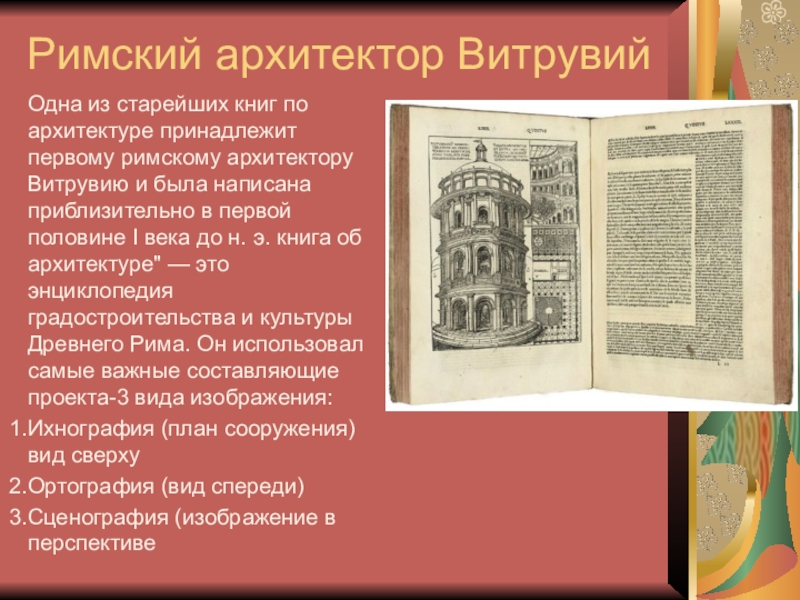

Одна из старейших книг по архитектуре принадлежит первому римскому

архитектору Витрувию и была написана приблизительно в первой половине I века до н. э. книга об архитектуре" — это энциклопедия градостроительства и культуры Древнего Рима. Он использовал самые важные составляющие проекта-3 вида изображения:
Ихнография (план сооружения) вид сверху
Ортография (вид спереди)
Сценография (изображение в перспективе
Римский архитектор ВитрувийОдна из старейших книг по архитектуре принадлежит первому римскому архитектору Витрувию и была написана приблизительно

Слайд 9Эпоха Ренессанса 13-16 век нашей эры- открытие законов геометрии и закономерности

перспективы


Эпоха Ренессанса 13-16 век нашей эры- открытие законов геометрии и закономерности перспективы

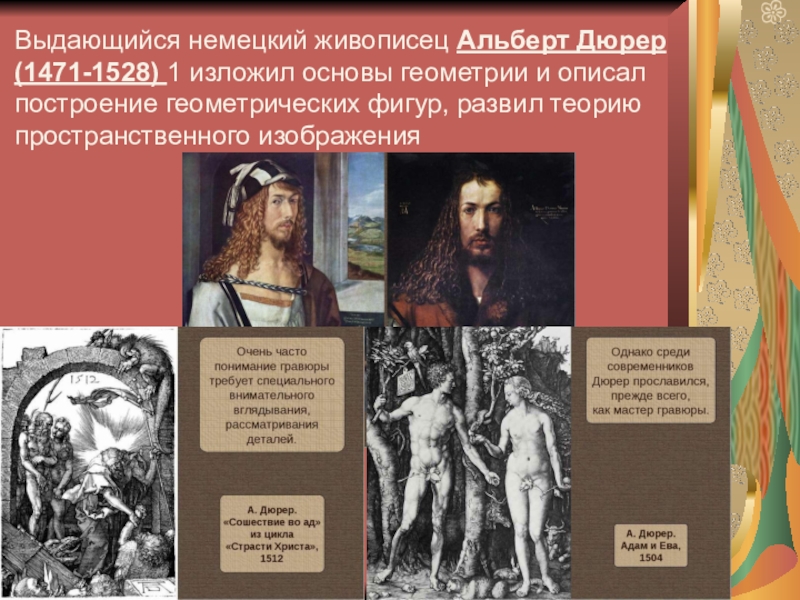

Слайд 10Выдающийся немецкий живописец Альберт Дюрер (1471-1528) 1 изложил основы геометрии и

описал построение геометрических фигур, развил теорию пространственного изображения
Выдающийся немецкий живописец Альберт Дюрер (1471-1528) 1 изложил основы геометрии и описал построение геометрических фигур, развил теорию

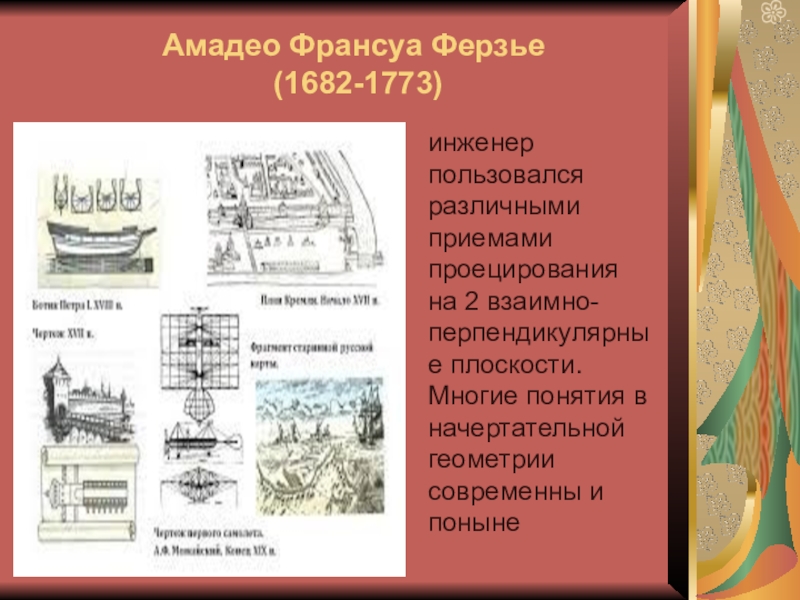

Слайд 11Амадео Франсуа Ферзье (1682-1773)
инженер пользовался различными приемами проецирования на 2 взаимно-перпендикулярные

плоскости. Многие понятия в начертательной геометрии современны и поныне








Амадео Франсуа Ферзье  (1682-1773)инженер пользовался различными приемами проецирования на 2 взаимно-перпендикулярные плоскости. Многие понятия в начертательной

Слайд 12Гаспар Монж (1746-1818)
Сын торговца из бургундского города Бон, в 24 года

стал заведующим кафедрой математики и физики в королевской военно-инженерной школе, а в 34 года был избран членом Парижской академии наук. В 1799 году вышел 1 учебник Начертательная геометрия, как самостоятельная наука

Гаспар Монж (1746-1818)Сын торговца из бургундского города Бон, в 24 года стал заведующим кафедрой математики и физики

Слайд 16Русские ученые
Яков Александр Севастьянов (1796-1849) профессор Корпуса путей сообщения, автор

переводных трудов.
Валериан Иванович Курдюмов (1853-1904) в области Начертательной геометрии создал 14 трудов
Курдюмов В.И. определил «Если четртеж является языком техники, одинаково понятным всем народам, то Инженерная графика служит грамматикой этого мирного языка, так как она учит нас правильно читать чужие и излагать на нем наши собственные мысли, пользуясь в качестве слов одними линиями и точками, как элементами всякого изображения»
Русские ученые Яков Александр Севастьянов (1796-1849) профессор Корпуса путей сообщения, автор переводных трудов. Валериан Иванович Курдюмов (1853-1904)

Слайд 23Спасибо за внимание

Спасибо  за внимание
