Презентация, доклад по дисциплине Электротехника на тему Правила Кирхгофа
Содержание
- 1. Презентация по дисциплине Электротехника на тему Правила Кирхгофа
- 2. Густав Кирхгоф родился 12 марта 1824 года
- 3. В 1842 году Кирхгоф поступил в Кёнигсбергский
- 4. Обучаясь на последних курсах университета, Кирхгоф сформулировал
- 5. Первое правило Кирхгофа Первое правило Кирхгофа относится с
- 6. либоСумма токов, втекающих в узел, равна сумме

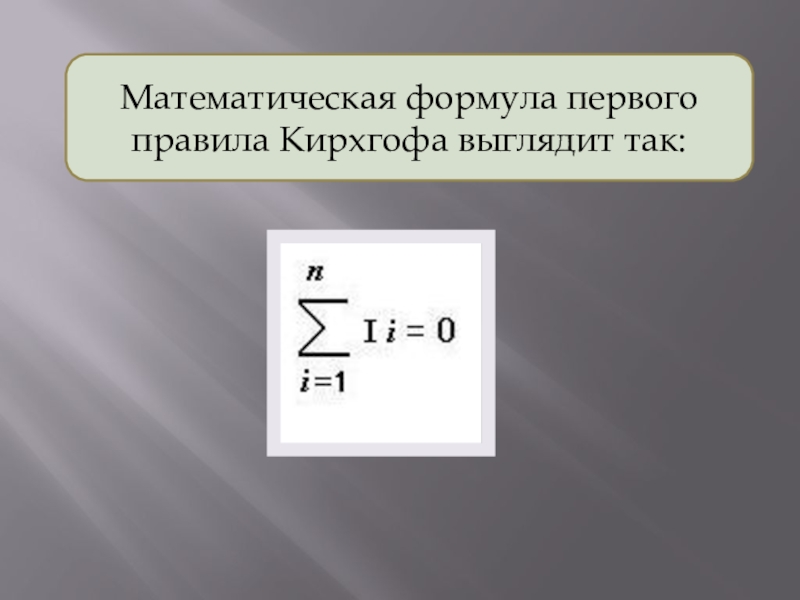

- 7. Математическая формула первого правила Кирхгофа выглядит так:
- 8. Второе правило Кирхгофа относится с контурам электрической
- 9. 1. Алгебраическая сумма (с учетом знака) падений
- 10. Для применения второго правила Кирхгофа необходимо учитывать

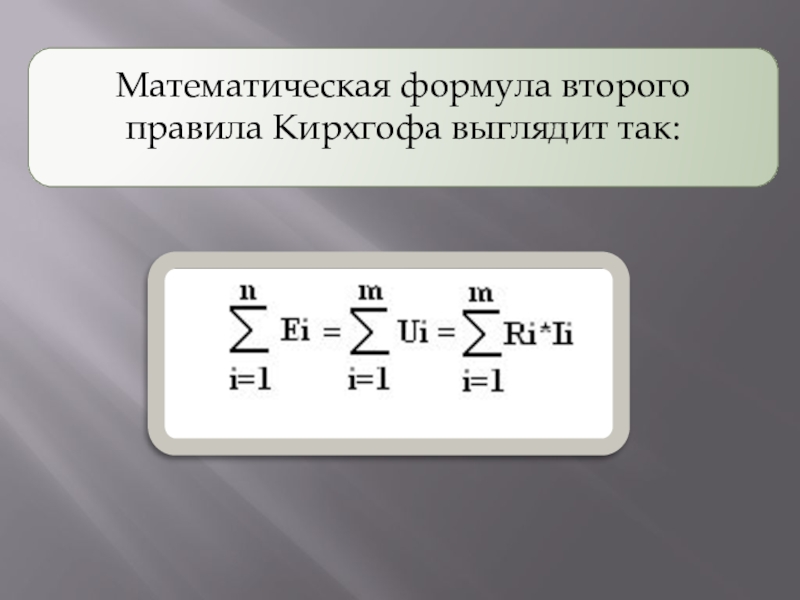

- 11. матМатематическая формула второго правила Кирхгофа выглядит так:
- 12. Правила Кирхгофа – это следствие фундаментального закона сохранения материи
- 13. Спасибо за внимание
Густав Кирхгоф родился 12 марта 1824 года в Кёнигсберге, в Восточной Пруссии ( ныне г. Калининград). Первоначальное образование получил в Кляйнгорской гимназии где проявил большой интерес к физике и математике.КИРХГОФ (Kirchhoff), Густав Роберт
Слайд 1Департамент образования и науки Приморского края краевое государственное бюджетное профессиональное образовательное учреждение Спасский индустриально-экономический
колледж
Слайд 2Густав Кирхгоф родился
12 марта 1824 года в Кёнигсберге, в Восточной
Пруссии ( ныне г. Калининград). Первоначальное образование получил в Кляйнгорской гимназии где проявил большой интерес к физике и математике.
КИРХГОФ (Kirchhoff), Густав Роберт
Слайд 3В 1842 году Кирхгоф поступил в Кёнигсбергский университет на физико-математический факультет,
где самой яркой фигурой был Франц Нейман. Именно на его семинаре Кирхгоф выполнил свою первую научную работу (о прохождении электричества через пластинки).
Первое здание Кёнигсбергского университета в котором обучался Кирхгоф в 1842-1846 годах
Слайд 4Обучаясь на последних курсах университета, Кирхгоф сформулировал свои знаменитые правила, которые
носят его имя. Эти правила применимы для расчета электрических цепей любого вида и сложности.

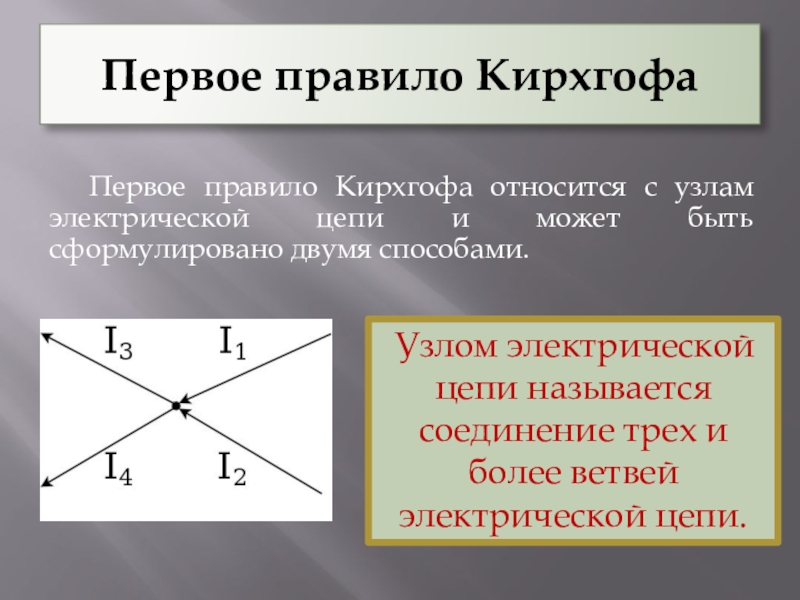

Слайд 5Первое правило Кирхгофа
Первое правило Кирхгофа относится с узлам электрической цепи и
может быть сформулировано двумя способами.
Узлом электрической цепи называется соединение трех и более ветвей электрической цепи.

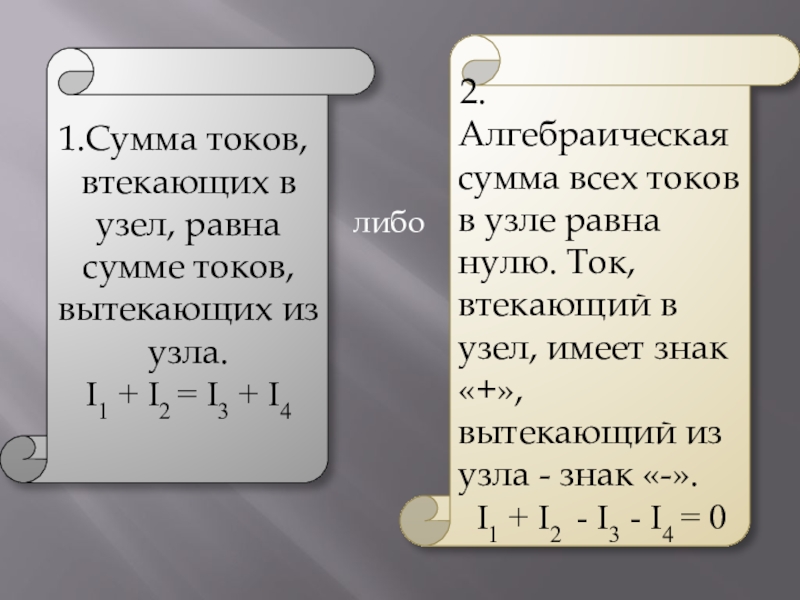

Слайд 6либо
Сумма токов, втекающих в узел, равна сумме токов, вытекающих из узла.
I1
+ I2 = I3 + I4
2. Алгебраическая сумма всех токов в узле равна нулю. Ток, втекающий в узел, имеет знак «+», вытекающий из узла - знак «-».
I1 + I2 - I3 - I4 = 0

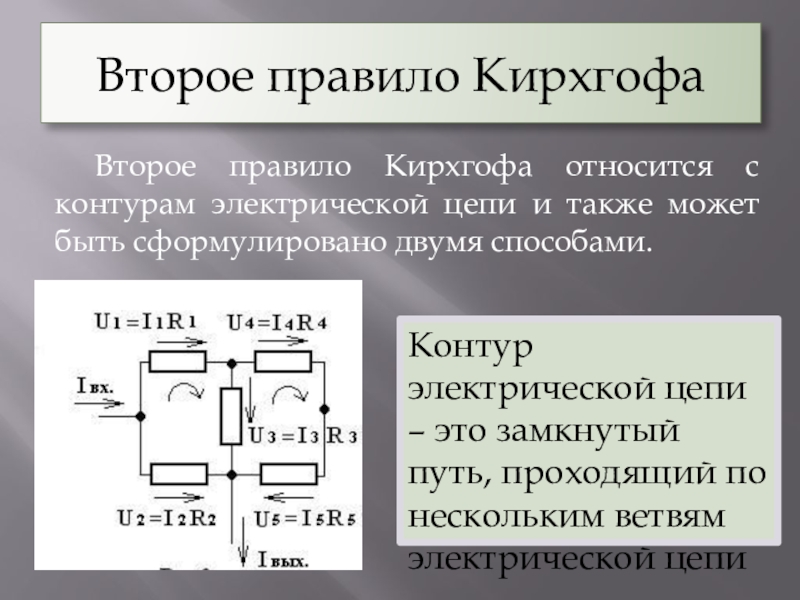

Слайд 8 Второе правило Кирхгофа относится с контурам электрической цепи и также может
быть сформулировано двумя способами.
Второе правило Кирхгофа
Контур электрической цепи – это замкнутый путь, проходящий по нескольким ветвям электрической цепи

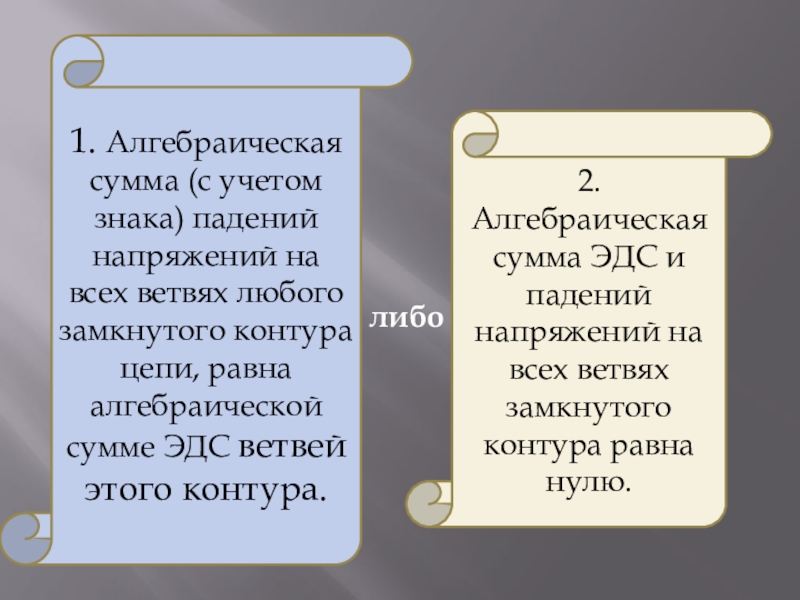

Слайд 91. Алгебраическая сумма (с учетом знака) падений напряжений на всех ветвях
любого замкнутого контура цепи, равна алгебраической сумме ЭДС ветвей этого контура.
2. Алгебраическая сумма ЭДС и падений напряжений на всех ветвях замкнутого контура равна нулю.
либо

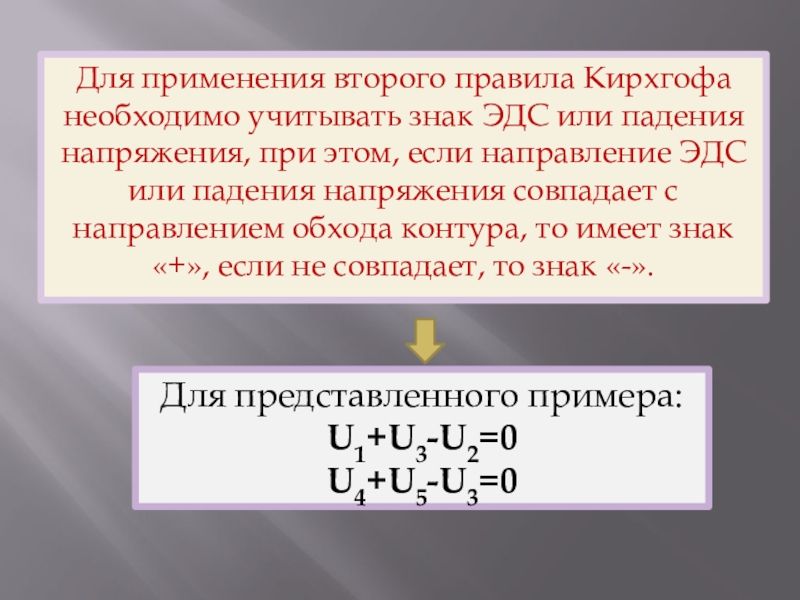

Слайд 10Для применения второго правила Кирхгофа необходимо учитывать знак ЭДС или падения
напряжения, при этом, если направление ЭДС или падения напряжения совпадает с направлением обхода контура, то имеет знак «+», если не совпадает, то знак «-».
Для представленного примера:
U1+U3-U2=0
U4+U5-U3=0
