Слайд 1Способы соединения сопротивлений и расчет эквивалентного сопротивления электрической цепи

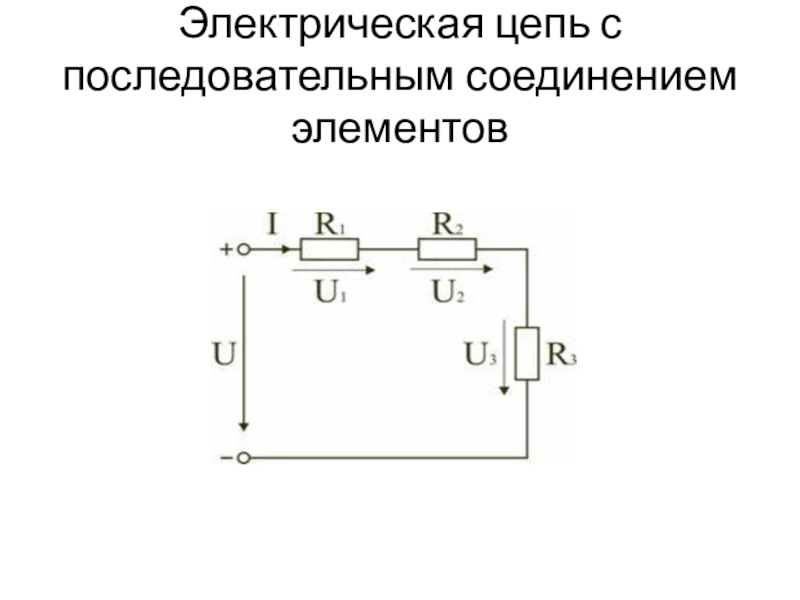

Слайд 2Электрическая цепь с последовательным соединением элементов

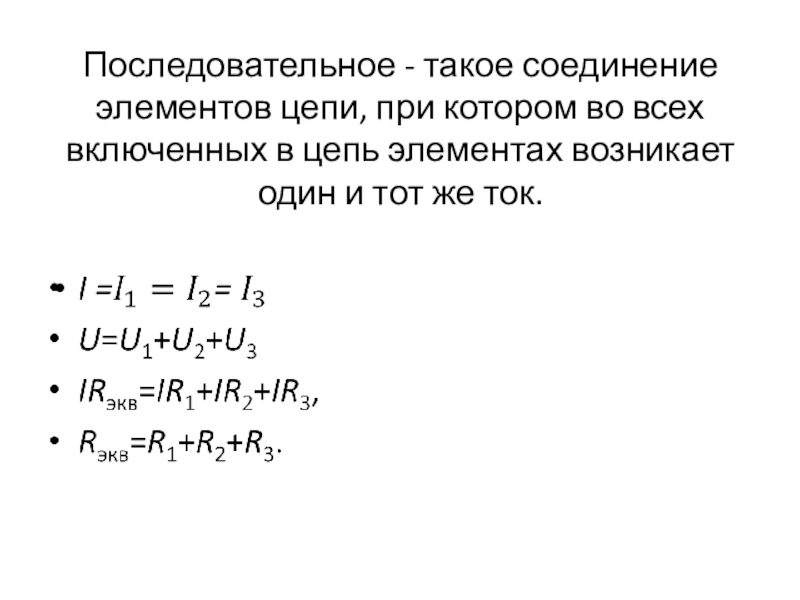

Слайд 3Последовательное - такое соединение элементов цепи, при котором во всех включенных

в цепь элементах возникает один и тот же ток.

Последовательное - такое соединение элементов цепи, при котором во всех включенных в цепь элементах возникает один и

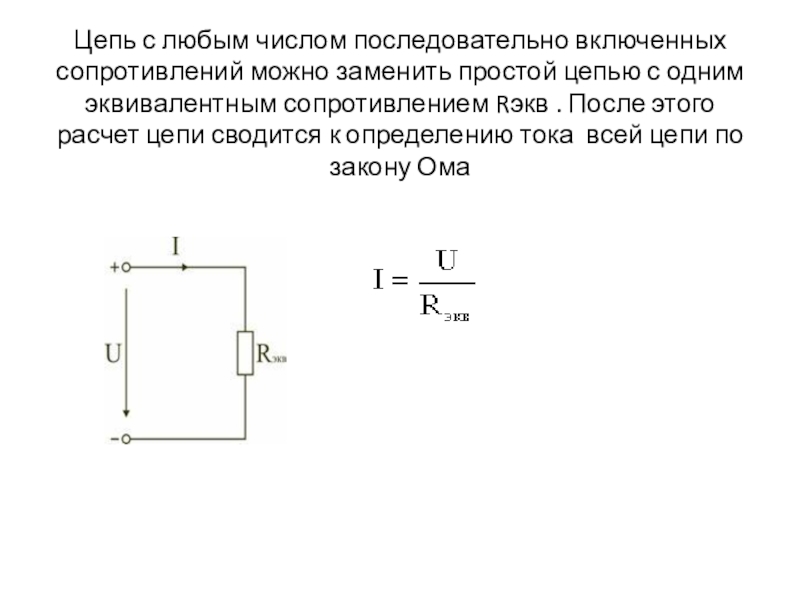

Слайд 4Цепь с любым числом последовательно включенных сопротивлений можно заменить простой цепью

с одним эквивалентным сопротивлением Rэкв . После этого расчет цепи сводится к определению тока всей цепи по закону Ома

Цепь с любым числом последовательно включенных сопротивлений можно заменить простой цепью с одним эквивалентным сопротивлением Rэкв .

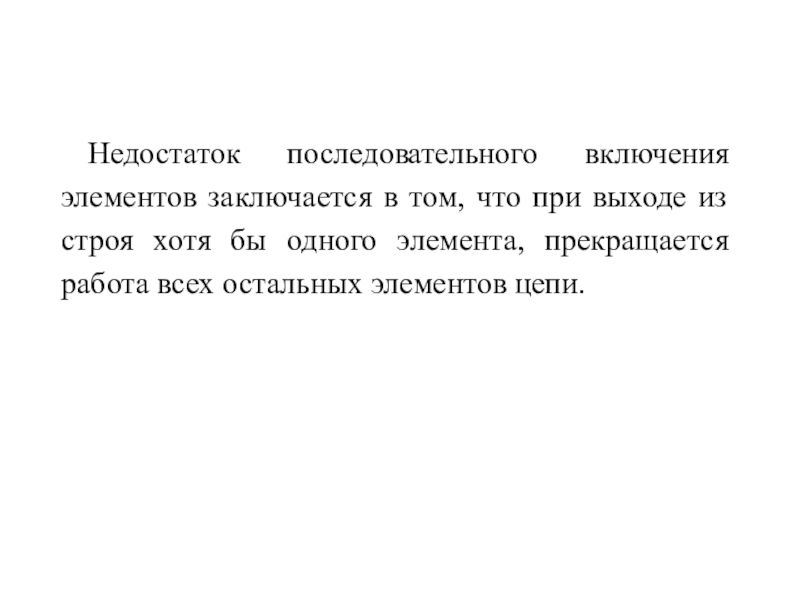

Слайд 5Недостаток последовательного включения элементов заключается в том, что при выходе из

строя хотя бы одного элемента, прекращается работа всех остальных элементов цепи.

Недостаток последовательного включения элементов заключается в том, что при выходе из строя хотя бы одного элемента, прекращается

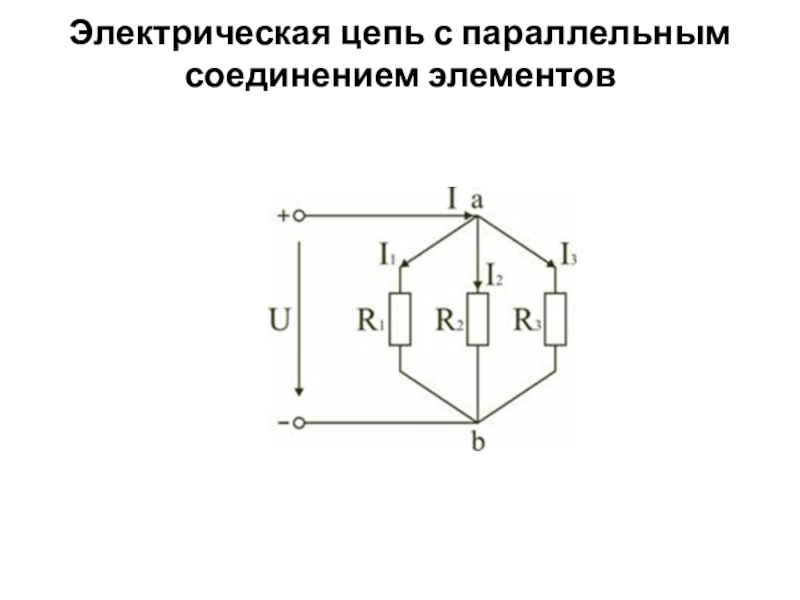

Слайд 6Электрическая цепь с параллельным соединением элементов

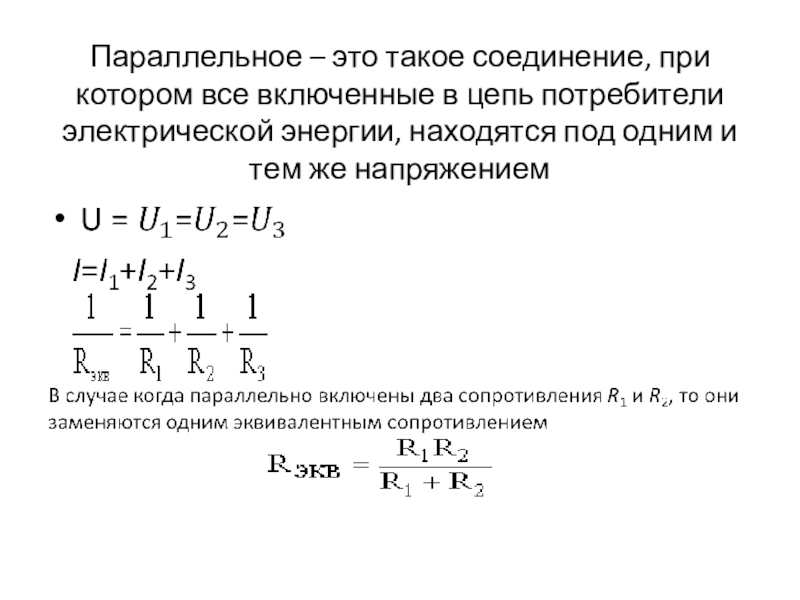

Слайд 7Параллельное – это такое соединение, при котором все включенные в цепь

потребители электрической энергии, находятся под одним и тем же напряжением

Параллельное – это такое соединение, при котором все включенные в цепь потребители электрической энергии, находятся под одним

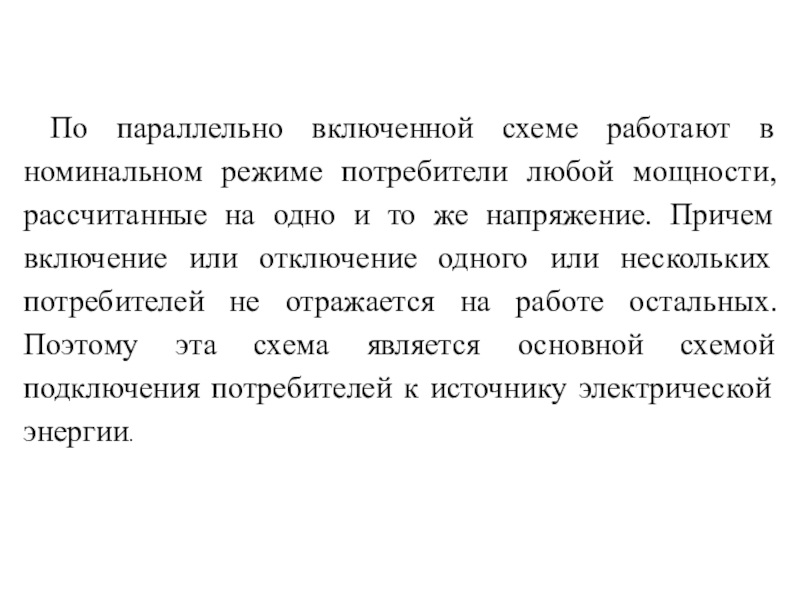

Слайд 8По параллельно включенной схеме работают в номинальном режиме потребители любой мощности,

рассчитанные на одно и то же напряжение. Причем включение или отключение одного или нескольких потребителей не отражается на работе остальных. Поэтому эта схема является основной схемой подключения потребителей к источнику электрической энергии.

По параллельно включенной схеме работают в номинальном режиме потребители любой мощности, рассчитанные на одно и то же

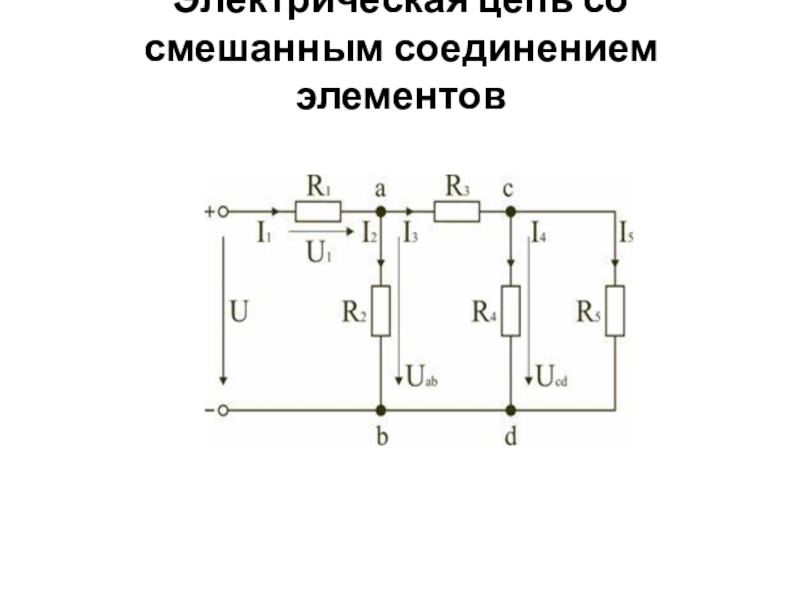

Слайд 9Электрическая цепь со смешанным соединением элементов

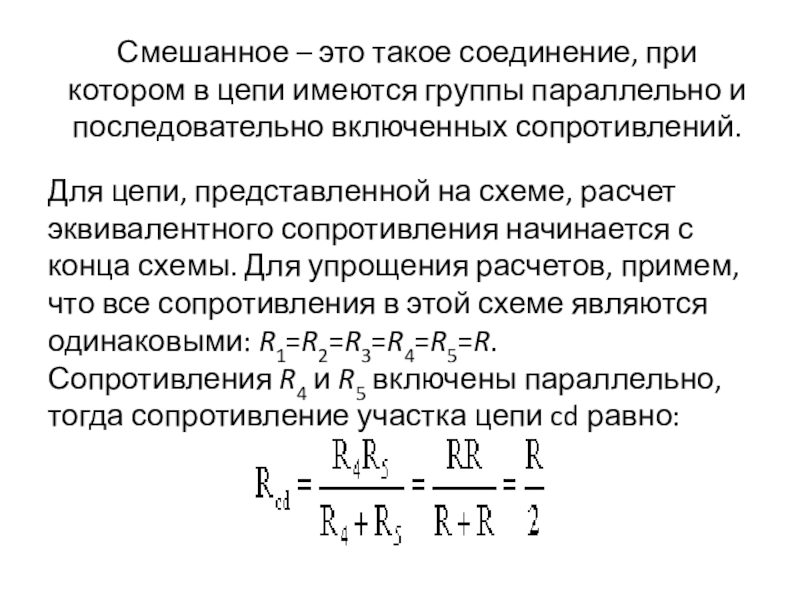

Слайд 10Смешанное – это такое соединение, при котором в цепи имеются группы

параллельно и последовательно включенных сопротивлений.

Для цепи, представленной на схеме, расчет эквивалентного сопротивления начинается с конца схемы. Для упрощения расчетов, примем, что все сопротивления в этой схеме являются одинаковыми: R1=R2=R3=R4=R5=R. Сопротивления R4 и R5 включены параллельно, тогда сопротивление участка цепи cd равно:

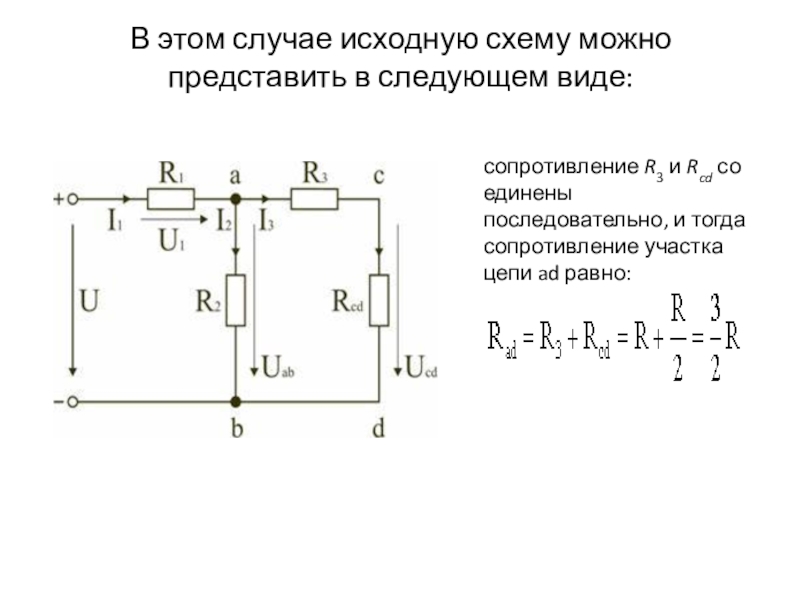

Слайд 11В этом случае исходную схему можно представить в следующем виде:
сопротивление R3 и Rcd соединены последовательно,

и тогда сопротивление участка цепи ad равно:

В этом случае исходную схему можно представить в следующем виде: сопротивление R3 и Rcd соединены последовательно, и тогда сопротивление участка цепи

Слайд 12Тогда схему можно представить в сокращенном варианте:
На схеме сопротивление R2 и Rad соединены параллельно, тогда

сопротивление участка цепи аb равно:

Тогда схему можно представить в сокращенном варианте: На схеме сопротивление R2 и Rad соединены параллельно, тогда сопротивление участка цепи аb равно:

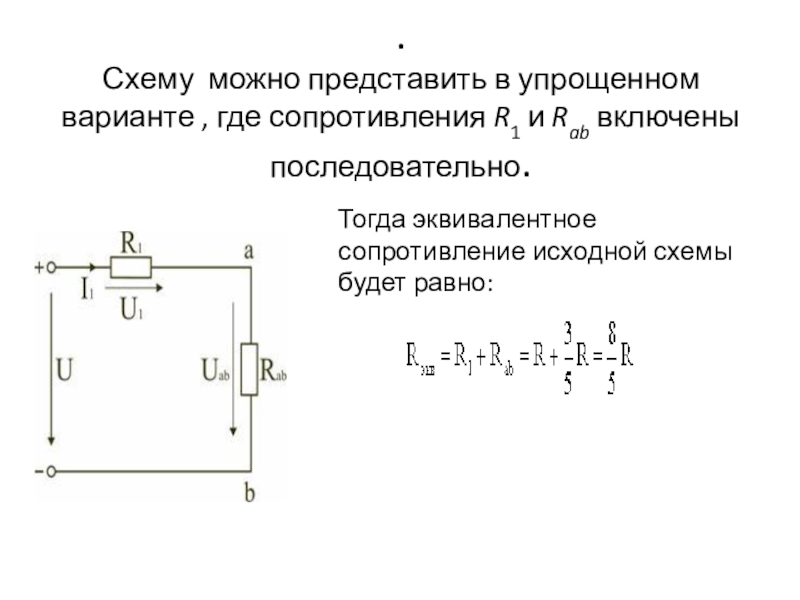

Слайд 13. Схему можно представить в упрощенном варианте , где сопротивления R1 и Rab включены последовательно.
Тогда эквивалентное

сопротивление исходной схемы будет равно:

. Схему можно представить в упрощенном варианте , где сопротивления R1 и Rab включены последовательно. Тогда эквивалентное сопротивление исходной схемы будет

Слайд 14В результате преобразований исходная схема представлена в виде схемы с одним

сопротивлением Rэкв. Расчет токов и напряжений для всех элементов схемы можно произвести по законам Ома и Кирхгофа.

В результате преобразований исходная схема представлена в виде схемы с одним сопротивлением Rэкв. Расчет токов и напряжений для
