Презентация, доклад по дисциплине электротехника и электроника на тему Электромагнитная индукция

Марина Михайловна
преподаватель специальных дисциплин

Урень, 2017 г.

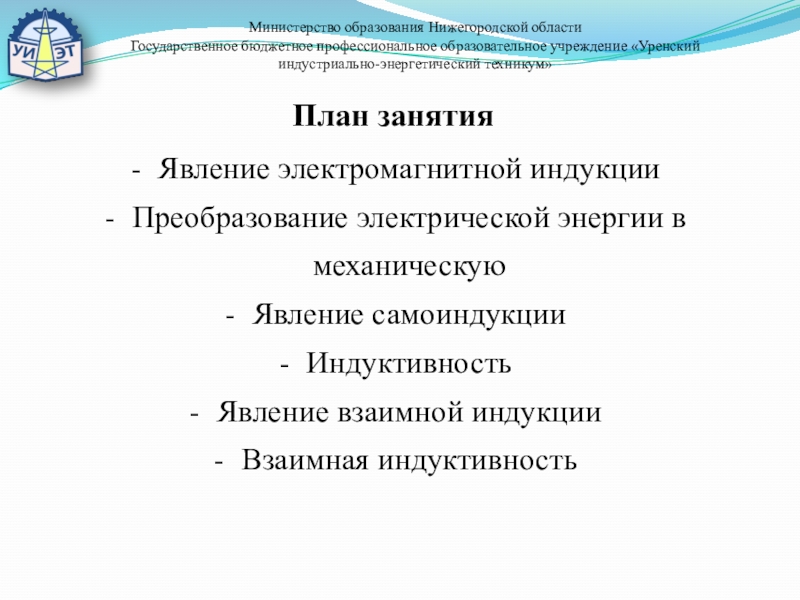

Тема занятия
«Электромагнитная индукция»

занятия

Явление электромагнитной индукции
Преобразование электрической энергии в механическую
Явление самоиндукции
Индуктивность
Явление взаимной индукции
Взаимная индуктивность

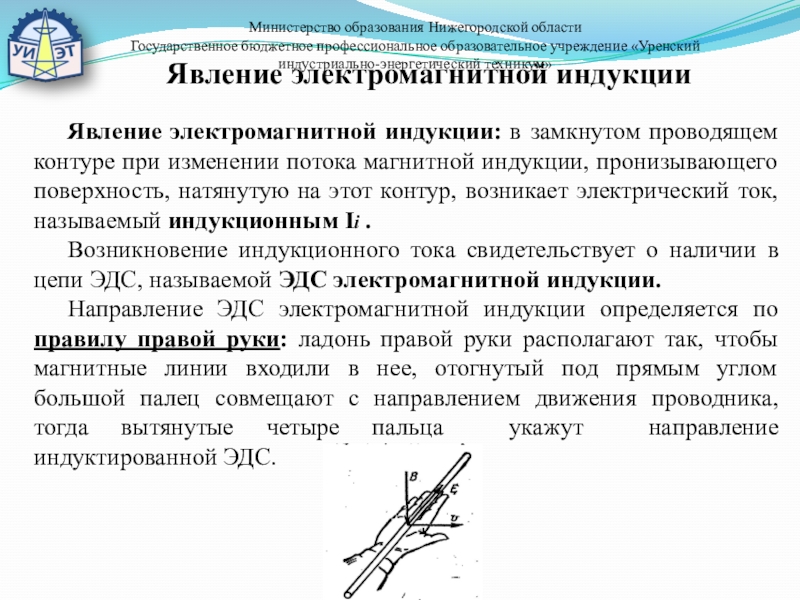

потока магнитной индукции, пронизывающего поверхность, натянутую на этот контур, возникает электрический ток, называемый индукционным Ii .
Возникновение индукционного тока свидетельствует о наличии в цепи ЭДС, называемой ЭДС электромагнитной индукции.
Направление ЭДС электромагнитной индукции определяется по правилу правой руки: ладонь правой руки располагают так, чтобы магнитные линии входили в нее, отогнутый под прямым углом большой палец совмещают с направлением движения проводника, тогда вытянутые четыре пальца укажут направление индуктированной ЭДС.



Министерство образования Нижегородской области Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

«Уренский индустриально-энергетический техникум»

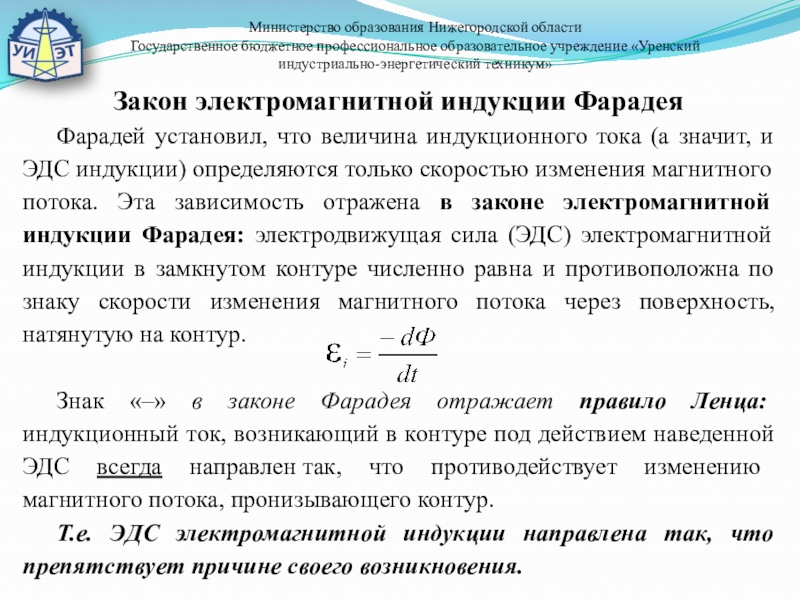

Фарадей установил, что величина индукционного тока (а значит, и ЭДС индукции) определяются только скоростью изменения магнитного потока. Эта зависимость отражена в законе электромагнитной индукции Фарадея: электродвижущая сила (ЭДС) электромагнитной индукции в замкнутом контуре численно равна и противоположна по знаку скорости изменения магнитного потока через поверхность, натянутую на контур.

Знак «–» в законе Фарадея отражает правило Ленца: индукционный ток, возникающий в контуре под действием наведенной ЭДС всегда направлен так, что противодействует изменению магнитного потока, пронизывающего контур.
Т.е. ЭДС электромагнитной индукции направлена так, что препятствует причине своего возникновения.

.

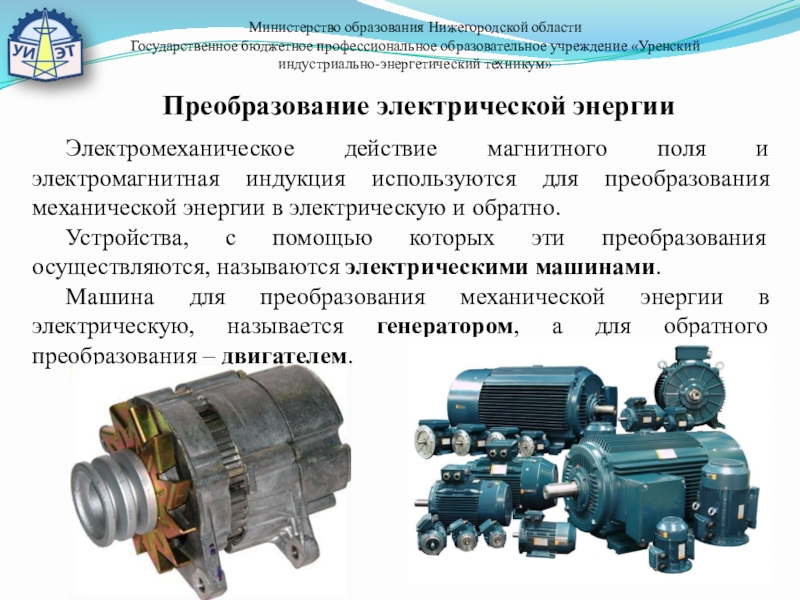

электрической энергии

Электромеханическое действие магнитного поля и электромагнитная индукция используются для преобразования механической энергии в электрическую и обратно.
Устройства, с помощью которых эти преобразования осуществляются, называются электрическими машинами.

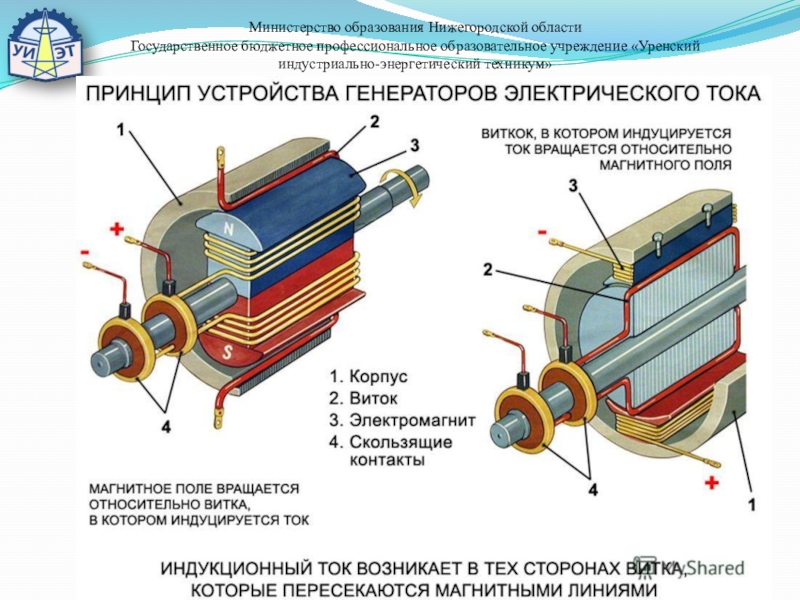

Машина для преобразования механической энергии в электрическую, называется генератором, а для обратного преобразования – двигателем.

техникум»

техникум»

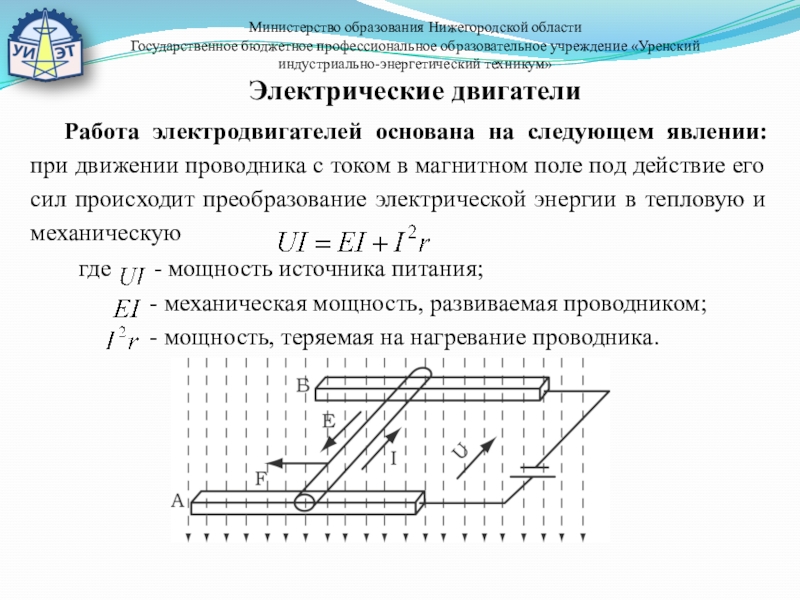

Работа электродвигателей основана на следующем явлении: при движении проводника с током в магнитном поле под действие его сил происходит преобразование электрической энергии в тепловую и механическую
где - мощность источника питания;
- механическая мощность, развиваемая проводником;
- мощность, теряемая на нагревание проводника.

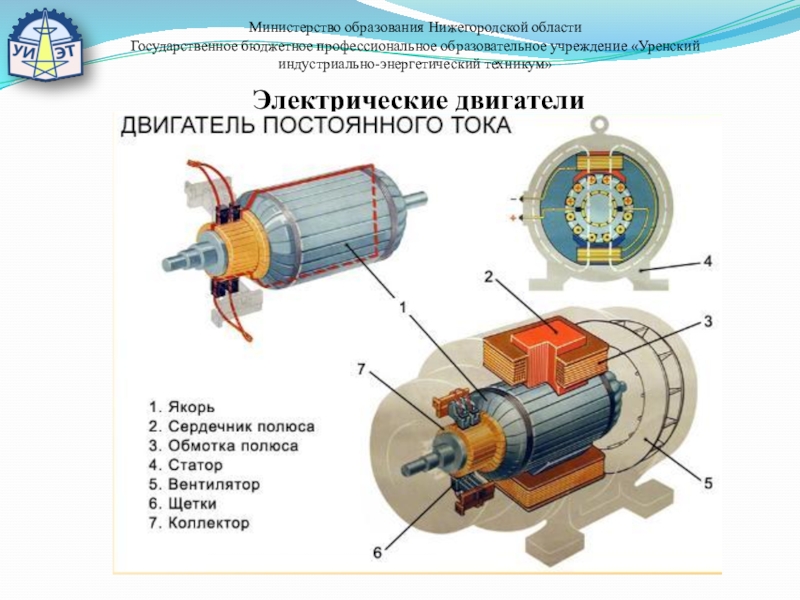

двигатели

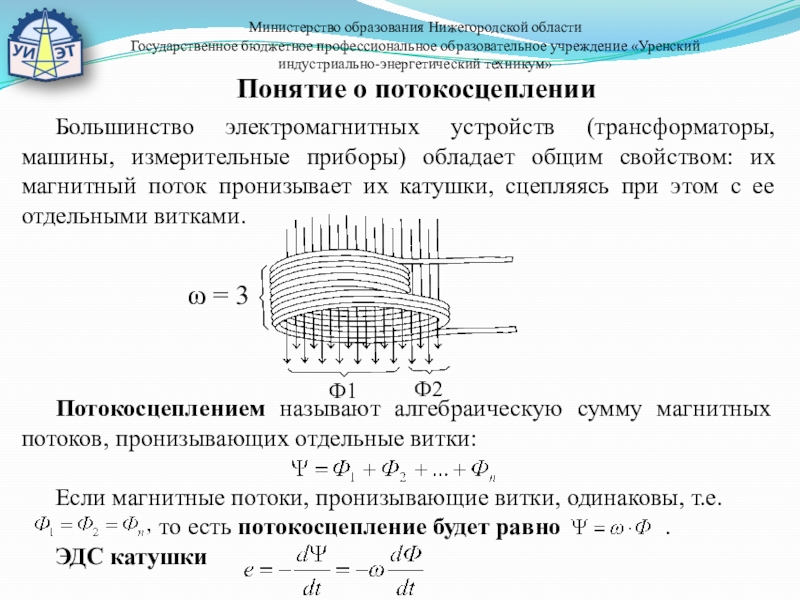

о потокосцеплении

Большинство электромагнитных устройств (трансформаторы, машины, измерительные приборы) обладает общим свойством: их магнитный поток пронизывает их катушки, сцепляясь при этом с ее отдельными витками.






Потокосцеплением называют алгебраическую сумму магнитных потоков, пронизывающих отдельные витки:

Если магнитные потоки, пронизывающие витки, одинаковы, т.е.
то есть потокосцепление будет равно .
ЭДС катушки

Ф2

Ф1

ω = 3

.

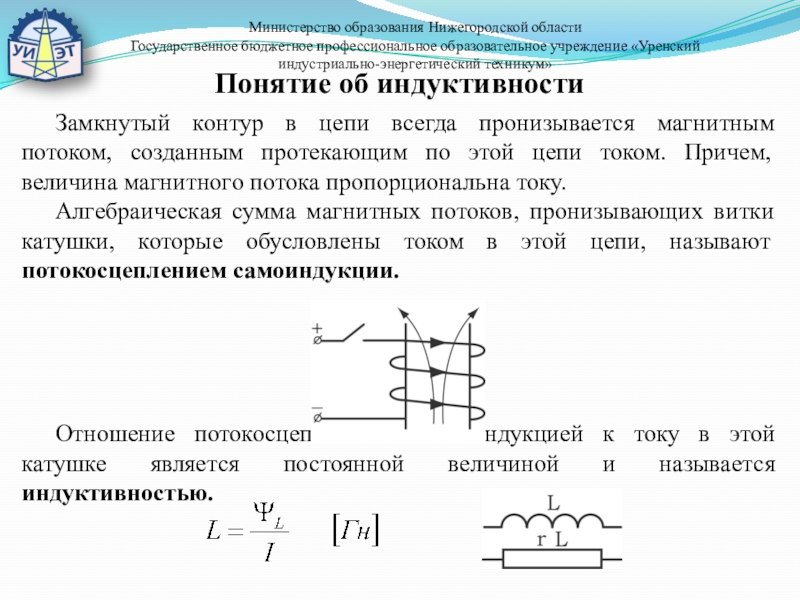

об индуктивности

Замкнутый контур в цепи всегда пронизывается магнитным потоком, созданным протекающим по этой цепи током. Причем, величина магнитного потока пропорциональна току.
Алгебраическая сумма магнитных потоков, пронизывающих витки катушки, которые обусловлены током в этой цепи, называют потокосцеплением самоиндукции.





Отношение потокосцепления с самоиндукцией к току в этой катушке является постоянной величиной и называется индуктивностью.

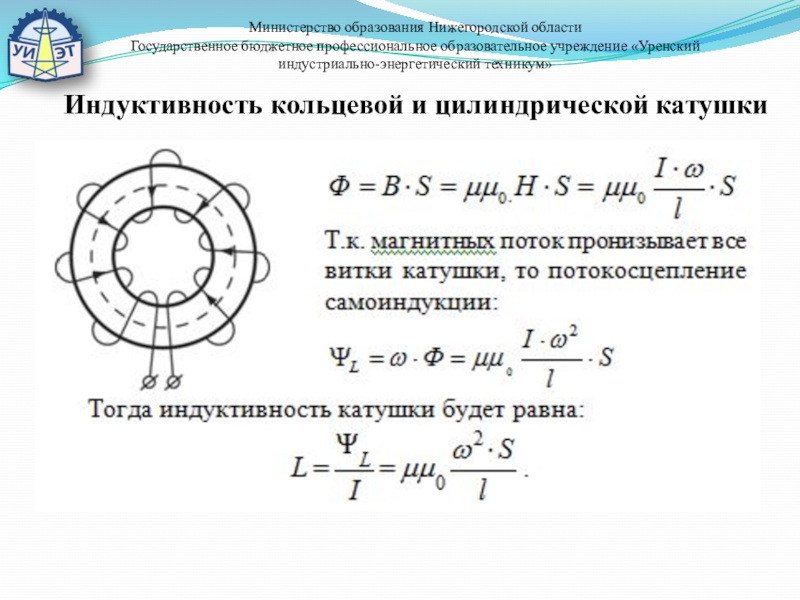

кольцевой и цилиндрической катушки

индукция – это…
А). порождение магнитных явлений переменным электрическим полем;
Б). порождение электрических явлений переменным магнитным полем;
В). порождение магнитных явлений переменным магнитным полем;
Б). порождение электрических явлений переменным электрическим полем;
2. Генератора переменного тока состоит из следующих частей:
А). магнит, проволочная обмотка (якорь), кольца, щетки;
Б). катушка с сердечником, якорь, щетки, кольца;
В). две катушки, надетые на общий сердечник, якорь, щетки, магнит, кольца;
Г). соленоид, кольца, якорь, щетки.
3. Электрический ток называют индукционным, если он порождается…
А). переменным магнитным потоком;
Б). гальваническим элементом;
В). постоянным магнитным потоком;
Г). аккумулятором.
4. Величина индукционного тока возрастает, если:
А). магнитное поле, проходящее через контур, меняется быстро;
Б). магнитное поле, проходящее через контур, меняется медленно;
В). магнитное поле, проходящее через контур, не меняется;
Г). электрическое поле, проходящее через контур, меняется быстро.

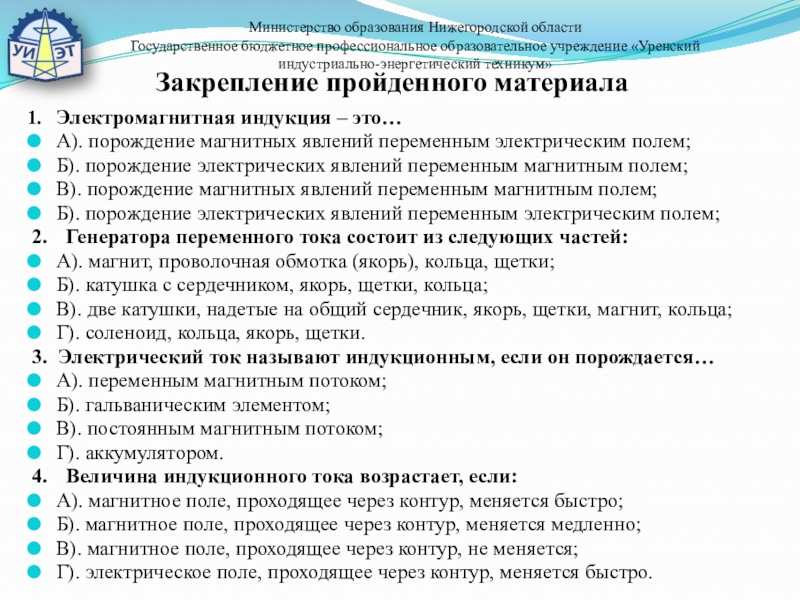

Закрепление пройденного материала

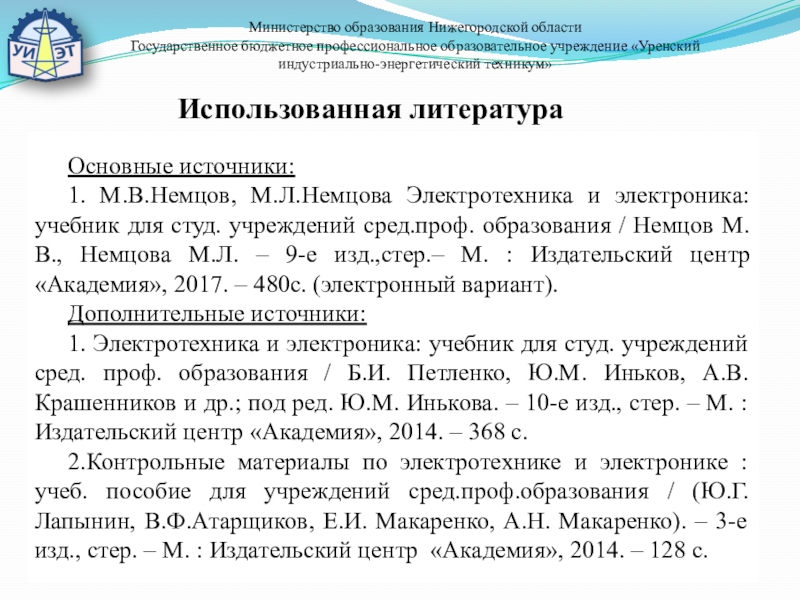

литература

Основные источники:
1. М.В.Немцов, М.Л.Немцова Электротехника и электроника: учебник для студ. учреждений сред.проф. образования / Немцов М.В., Немцова М.Л. – 9-е изд.,стер.– М. : Издательский центр «Академия», 2017. – 480с. (электронный вариант).
Дополнительные источники:
1. Электротехника и электроника: учебник для студ. учреждений сред. проф. образования / Б.И. Петленко, Ю.М. Иньков, А.В. Крашенников и др.; под ред. Ю.М. Инькова. – 10-е изд., стер. – М. : Издательский центр «Академия», 2014. – 368 с.
2.Контрольные материалы по электротехнике и электронике : учеб. пособие для учреждений сред.проф.образования / (Ю.Г.Лапынин, В.Ф.Атарщиков, Е.И. Макаренко, А.Н. Макаренко). – 3-е изд., стер. – М. : Издательский центр «Академия», 2014. – 128 с.
