Презентация, доклад по дисциплине Электротехника и электроника на тему : Электронные генераторы и измерительные приборы

энергию колебаний заданной частоты.

Различают:
- Генераторы с внешним возбуждением (являющиеся по существу резонансными усилителями мощности, работающими в режиме больших амплитуд).

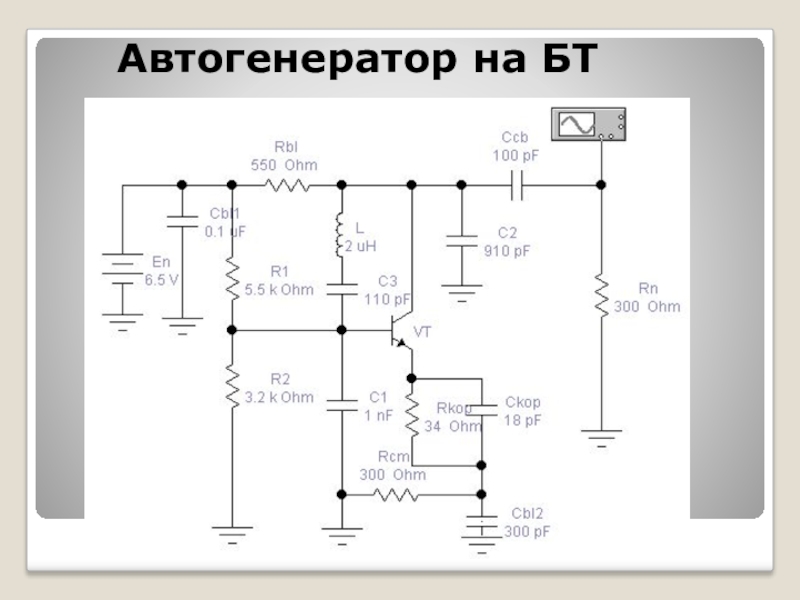

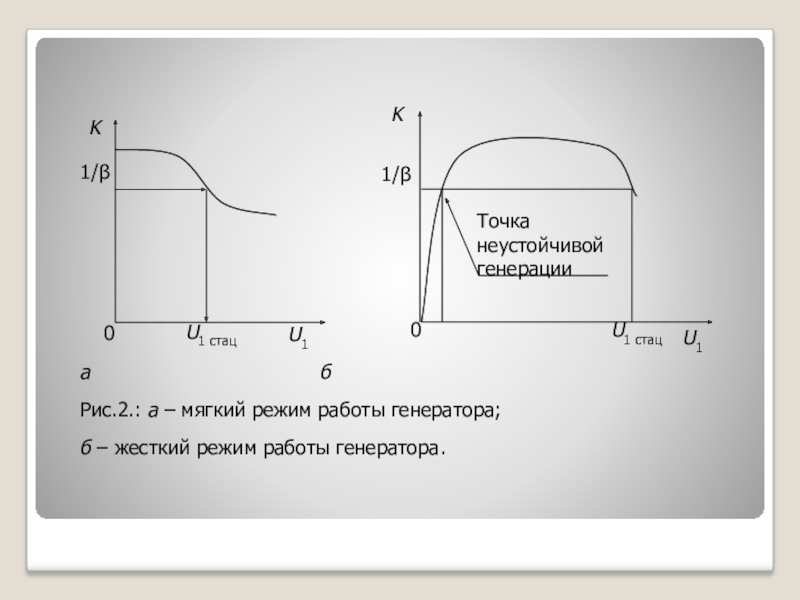

- Автогенераторы (генераторы с самовозбуждением), использующие для возбуждения колебаний положительную обратную связь или активный прибор, имеющий участок характеристики с отрицательным сопротивлением.

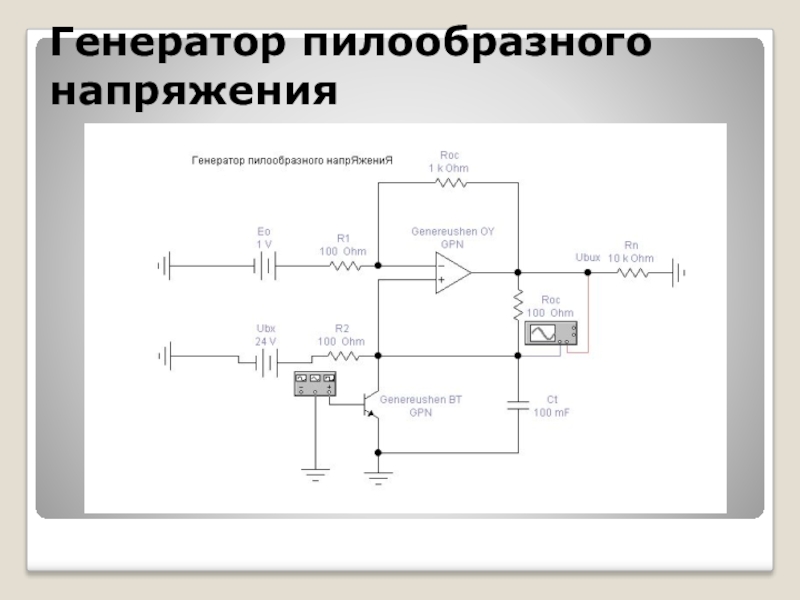

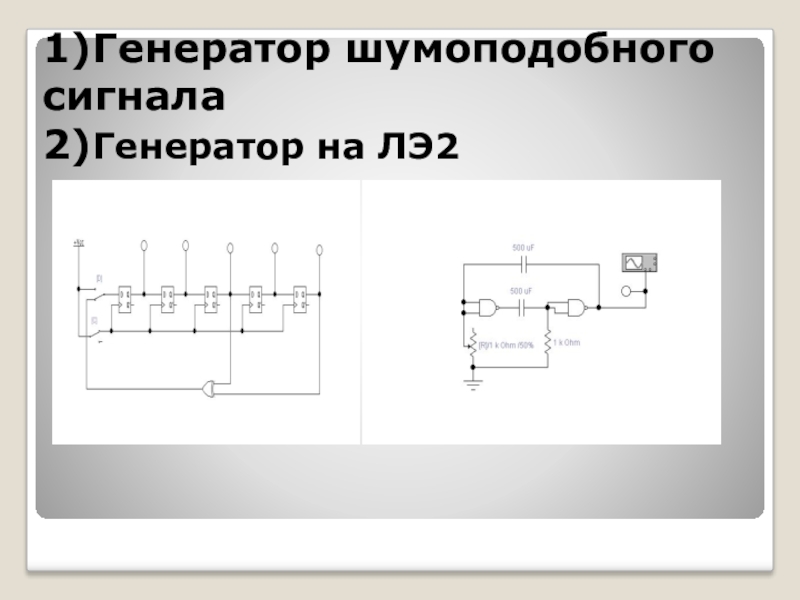

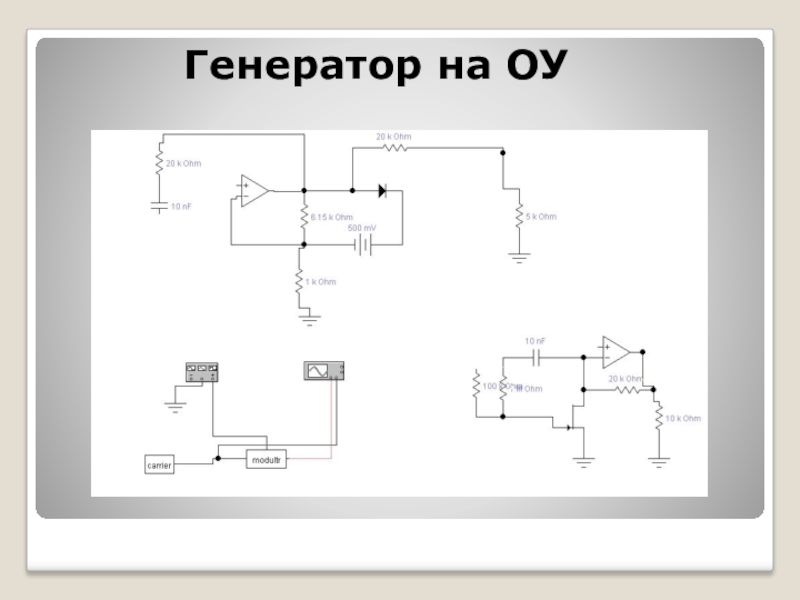

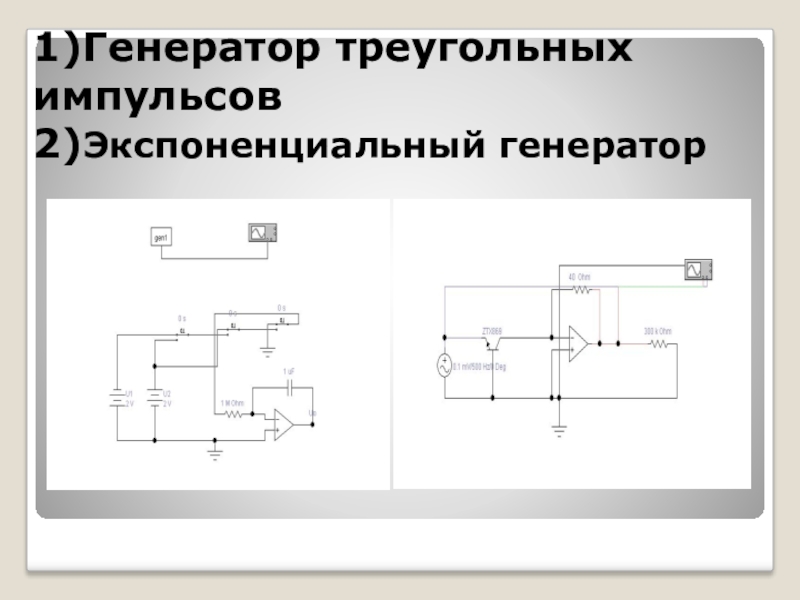

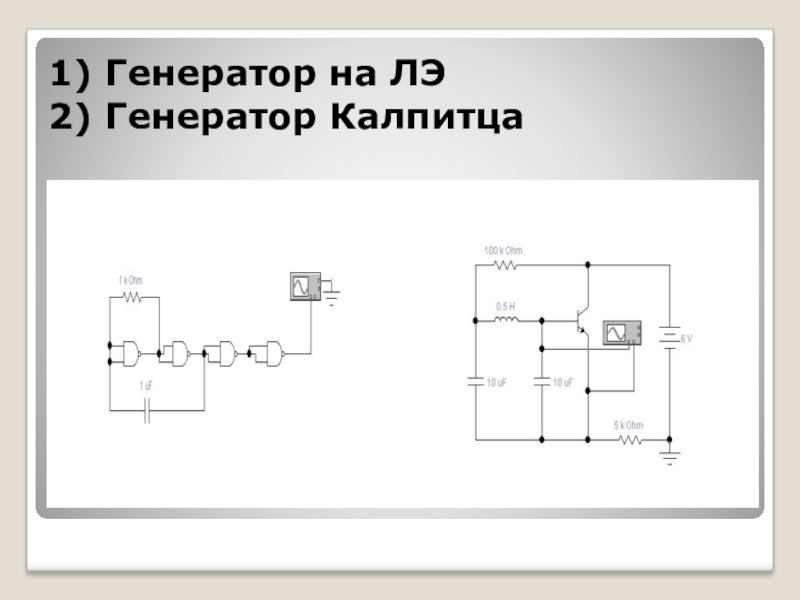

с мостом Вина

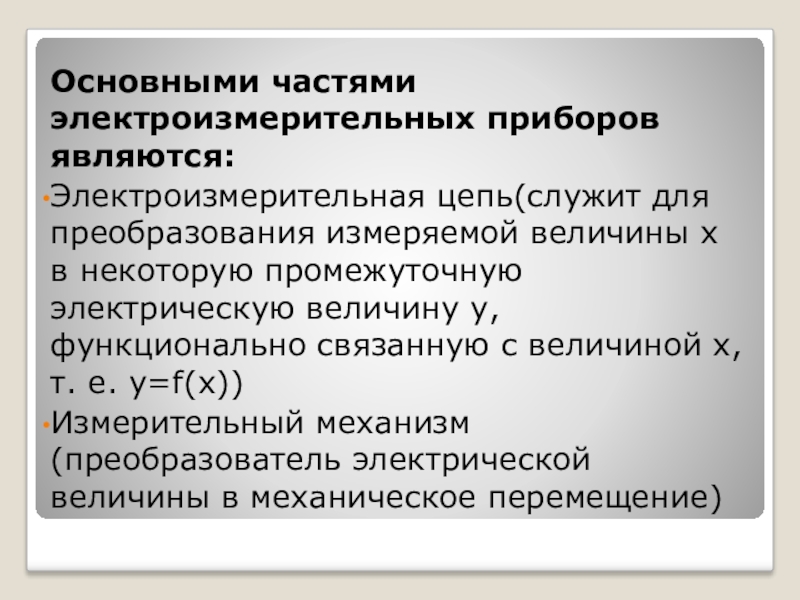

в некоторую промежуточную электрическую величину у, функционально связанную с величиной х, т. е. y=f(x))
Измерительный механизм (преобразователь электрической величины в механическое перемещение)

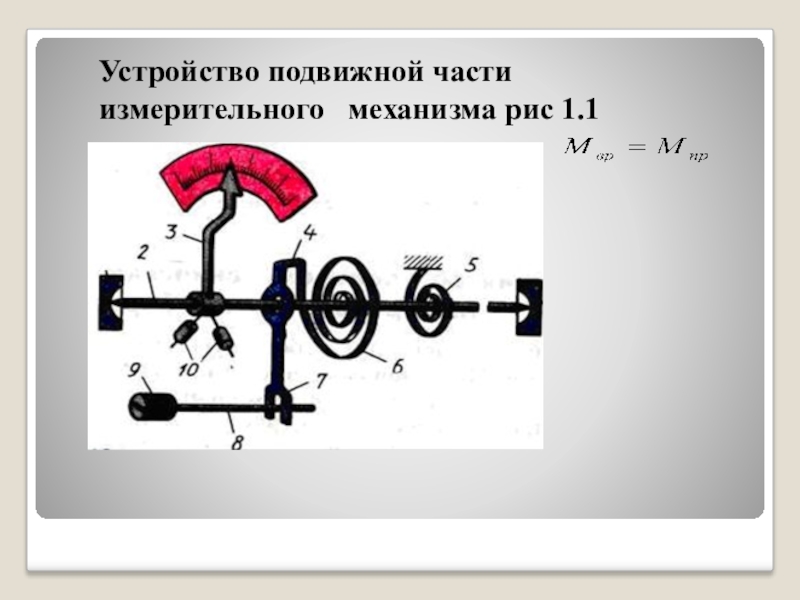

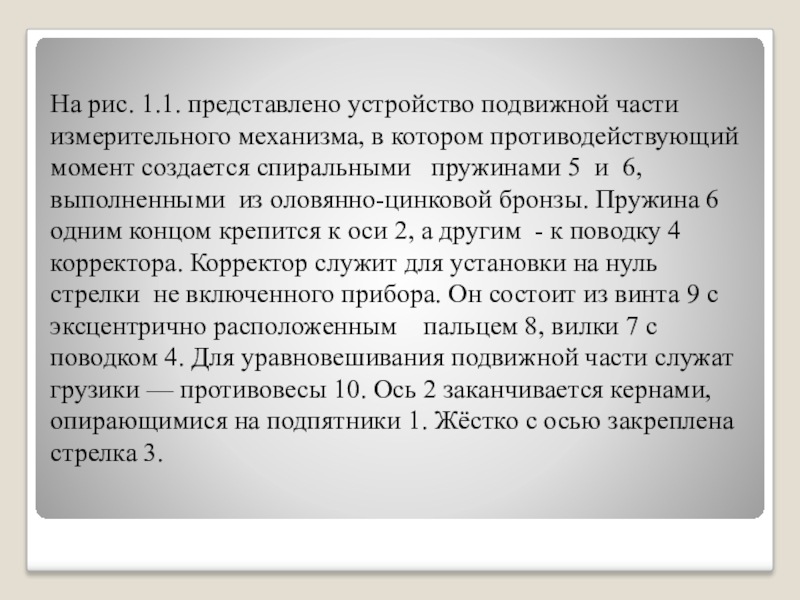

противодействующий момент создается спиральными пружинами 5 и 6, выполненными из оловянно-цинковой бронзы. Пружина 6 одним концом крепится к оси 2, а другим - к поводку 4 корректора. Корректор служит для установки на нуль стрелки не включенного прибора. Он состоит из винта 9 с эксцентрично расположенным пальцем 8, вилки 7 с поводком 4. Для уравновешивания подвижной части служат грузики — противовесы 10. Ось 2 заканчивается кернами, опирающимися на подпятники 1. Жёстко с осью закреплена стрелка 3.

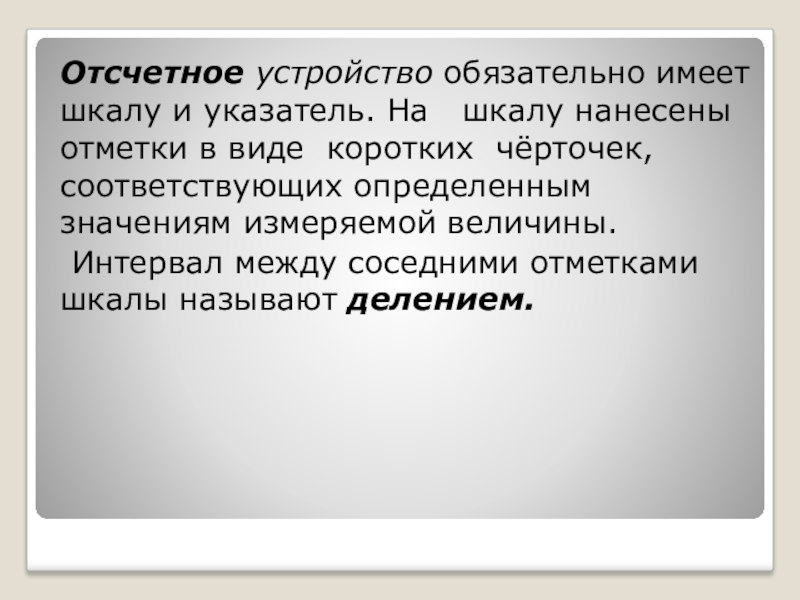

отметки в виде коротких чёрточек, соответствующих определенным значениям измеряемой величины.
Интервал между соседними отметками шкалы называют делением.
