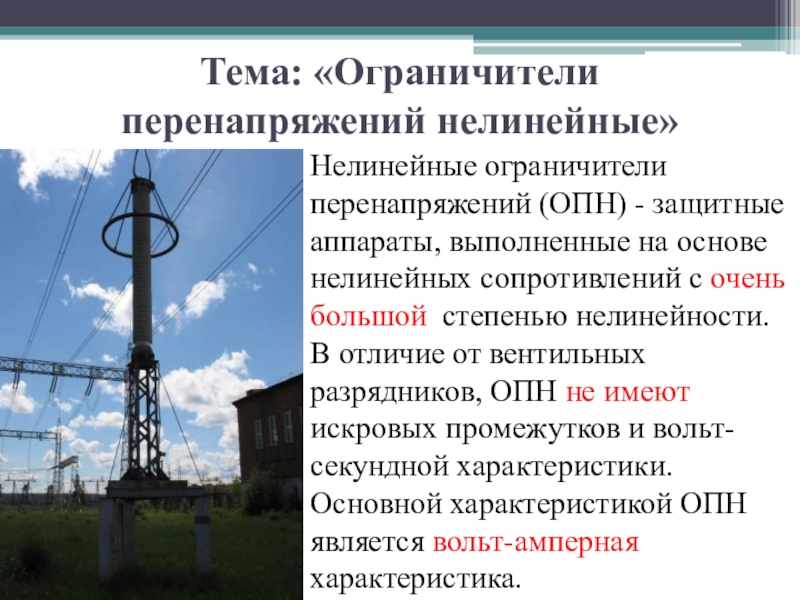

на основе нелинейных сопротивлений с очень большой степенью нелинейности.
В отличие от вентильных разрядников, ОПН не имеют искровых промежутков и вольт-секундной характеристики.
Основной характеристикой ОПН
является вольт-амперная характеристика.

течении 10с напряжение)
Длительно выдерживаемое напряжение
Остающееся напряжение
Пропускная способность ОПН
Характеристика «напряжение-время»
Ток взрывобезопасности
Изоляционные параметры покрышки

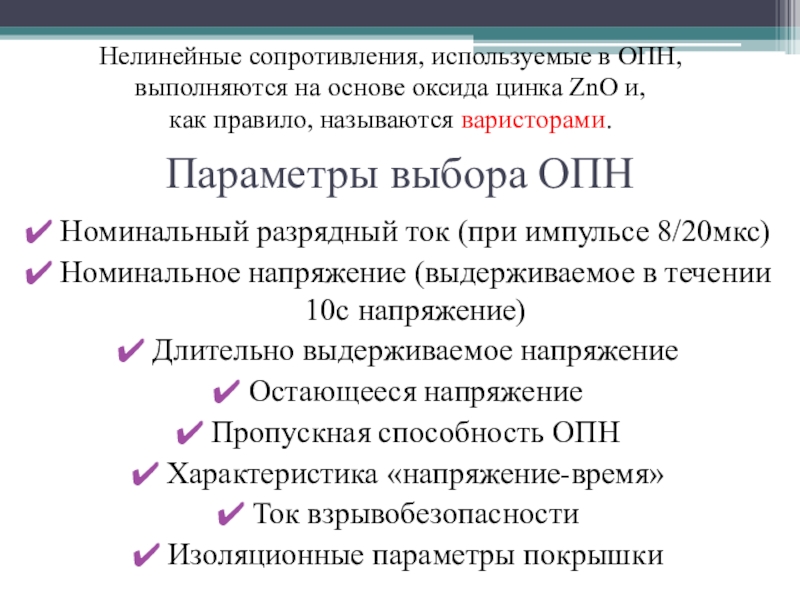

Нелинейные сопротивления, используемые в ОПН,
выполняются на основе оксида цинка ZnO и,
как правило, называются варисторами.

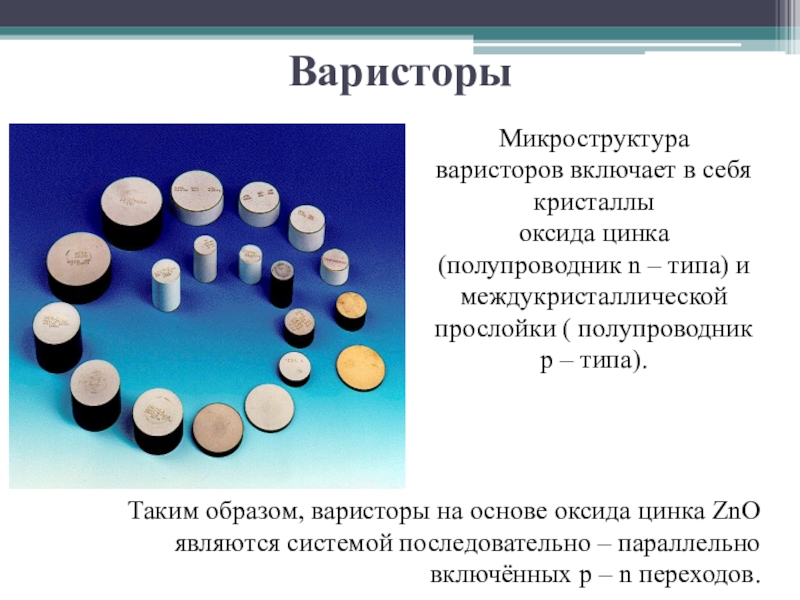

типа) и междукристаллической прослойки ( полупроводник p – типа).

Таким образом, варисторы на основе оксида цинка ZnO
являются системой последовательно – параллельно
включённых p – n переходов.

Современные варисторы изготавливают в виде дисков
диаметром 28-150мм и высотой 5-60мм.

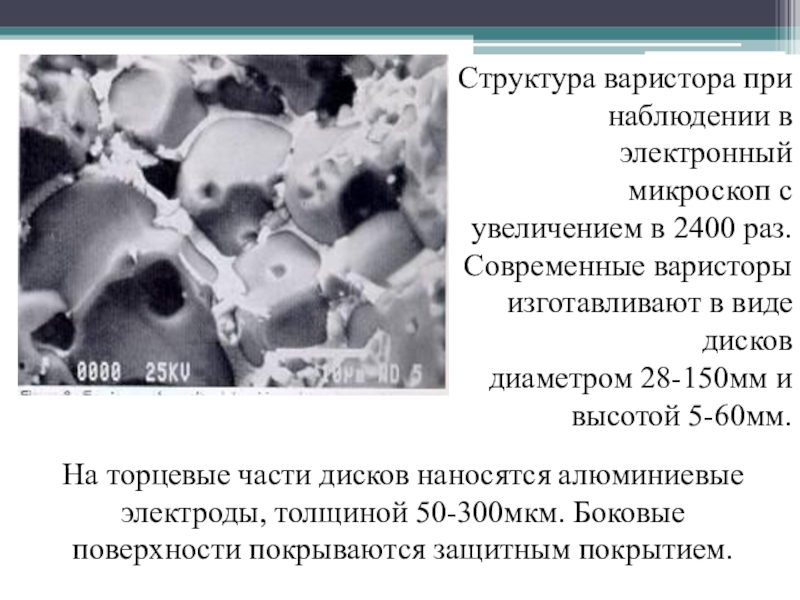

На торцевые части дисков наносятся алюминиевые электроды, толщиной 50-300мкм. Боковые поверхности покрываются защитным покрытием.

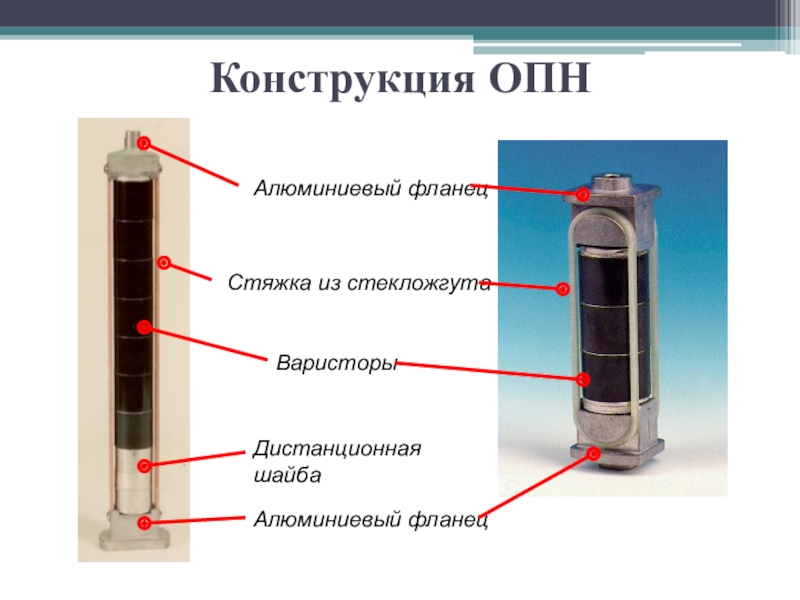

в колонку.

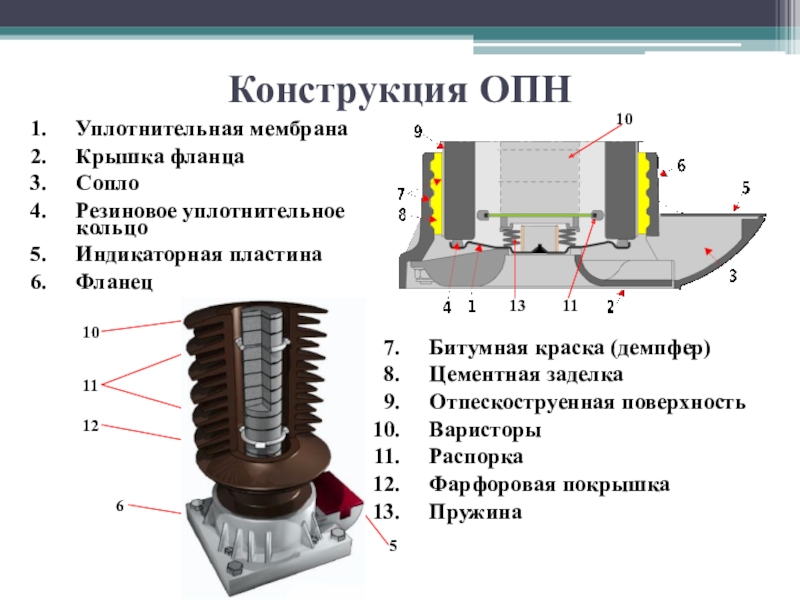

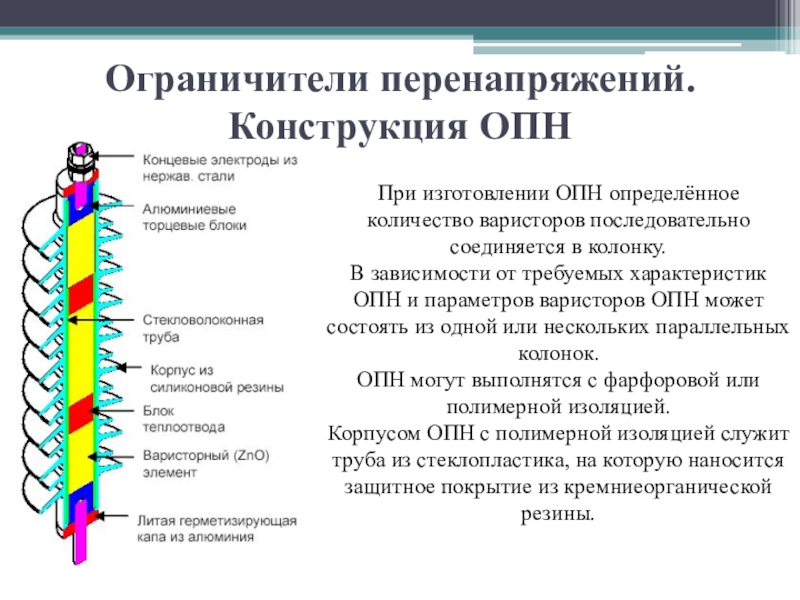

В зависимости от требуемых характеристик ОПН и параметров варисторов ОПН может состоять из одной или нескольких параллельных колонок.

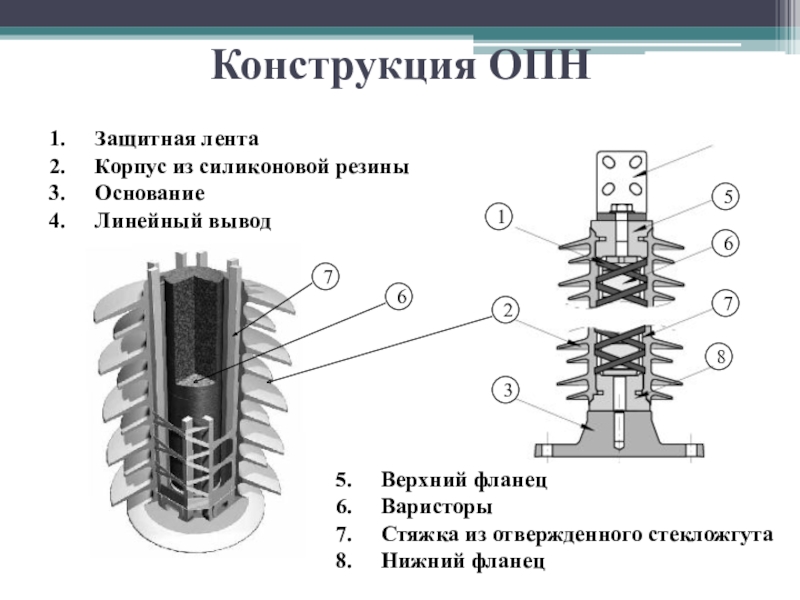

ОПН могут выполнятся с фарфоровой или полимерной изоляцией.
Корпусом ОПН с полимерной изоляцией служит
труба из стеклопластика, на которую наносится защитное покрытие из кремниеорганической резины.

фланец

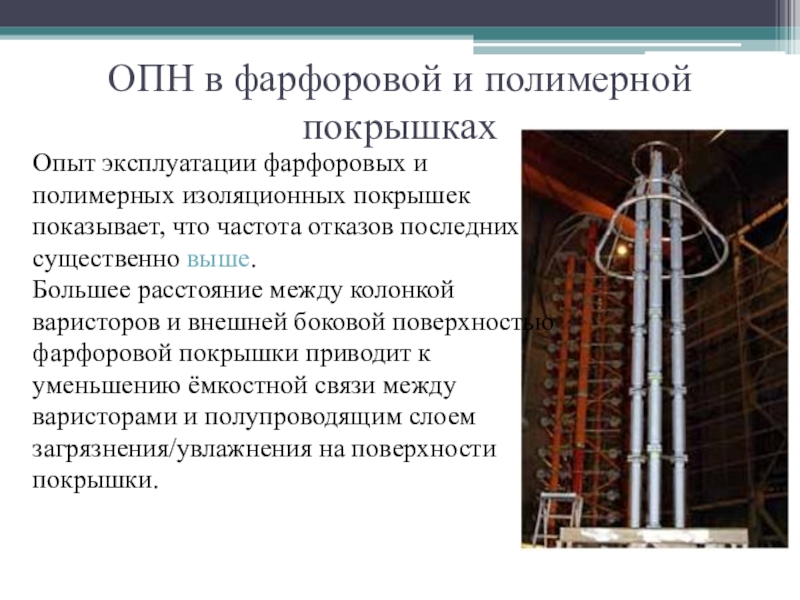

покрышек показывает, что частота отказов последних существенно выше.
Большее расстояние между колонкой варисторов и внешней боковой поверхностью фарфоровой покрышки приводит к уменьшению ёмкостной связи между варисторами и полупроводящим слоем загрязнения/увлажнения на поверхности покрышки.

сезонным колебаниям температуры, т.к. отдельные части ОПН имеют разный коэффициент температурного расширения.

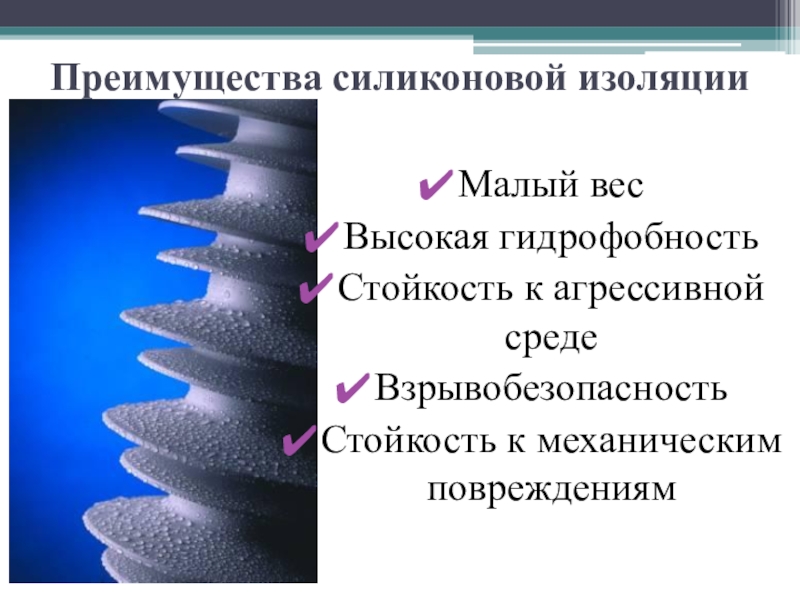

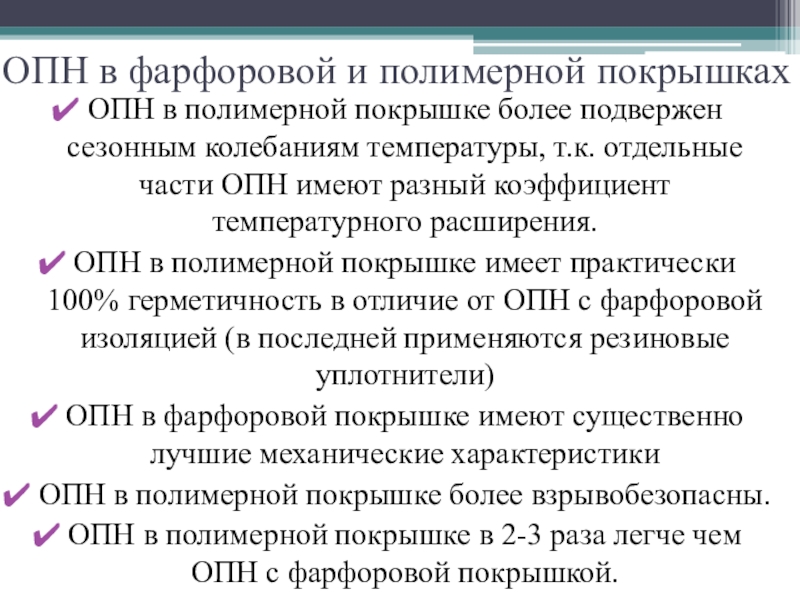

ОПН в полимерной покрышке имеет практически 100% герметичность в отличие от ОПН с фарфоровой изоляцией (в последней применяются резиновые уплотнители)
ОПН в фарфоровой покрышке имеют существенно лучшие механические характеристики
ОПН в полимерной покрышке более взрывобезопасны.
ОПН в полимерной покрышке в 2-3 раза легче чем ОПН с фарфоровой покрышкой.

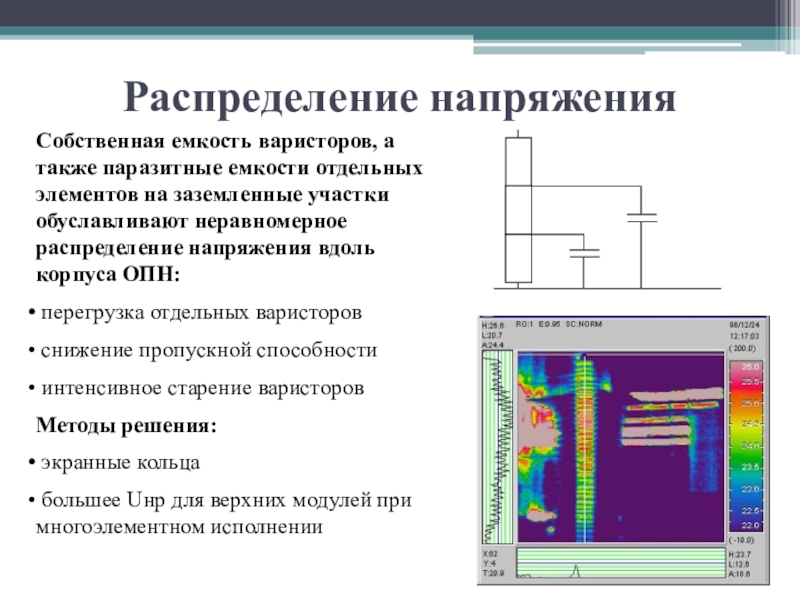

заземленные участки обуславливают неравномерное распределение напряжения вдоль корпуса ОПН:
перегрузка отдельных варисторов
снижение пропускной способности
интенсивное старение варисторов
Методы решения:
экранные кольца
большее Uнр для верхних модулей при многоэлементном исполнении

кВ

ВЛ.

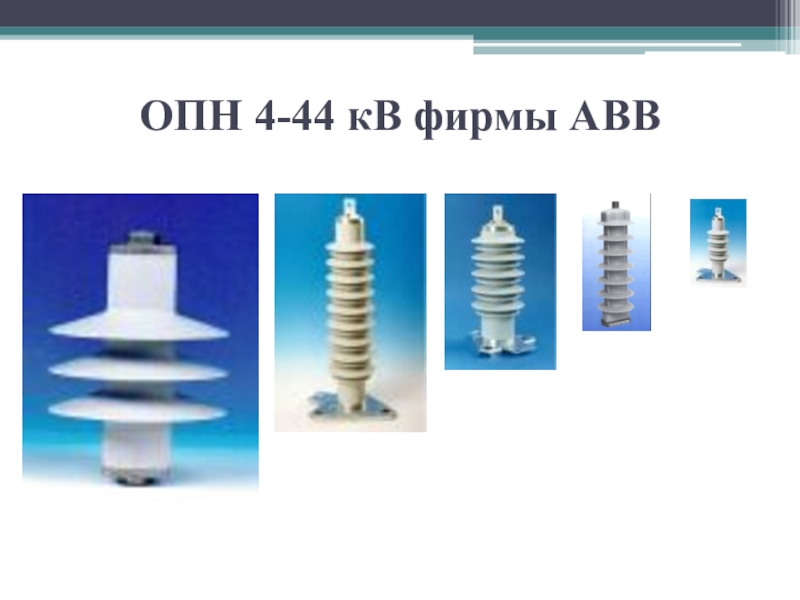

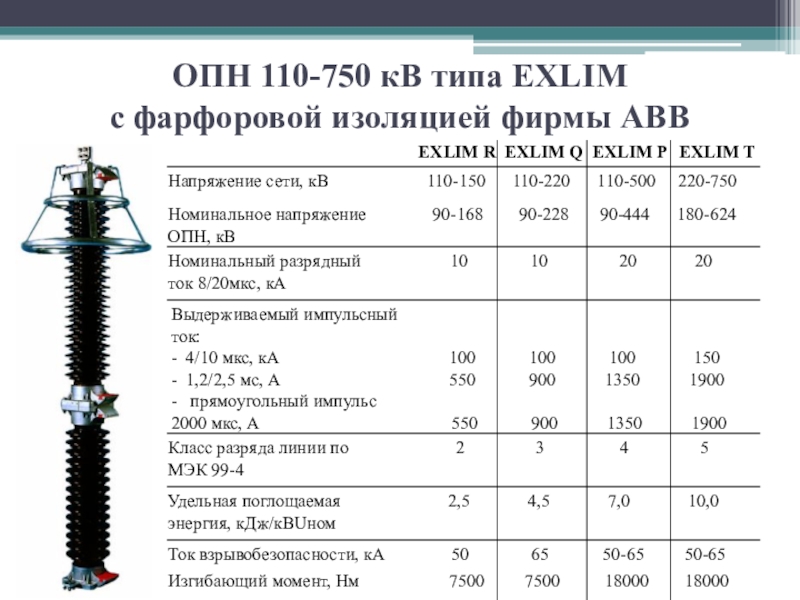

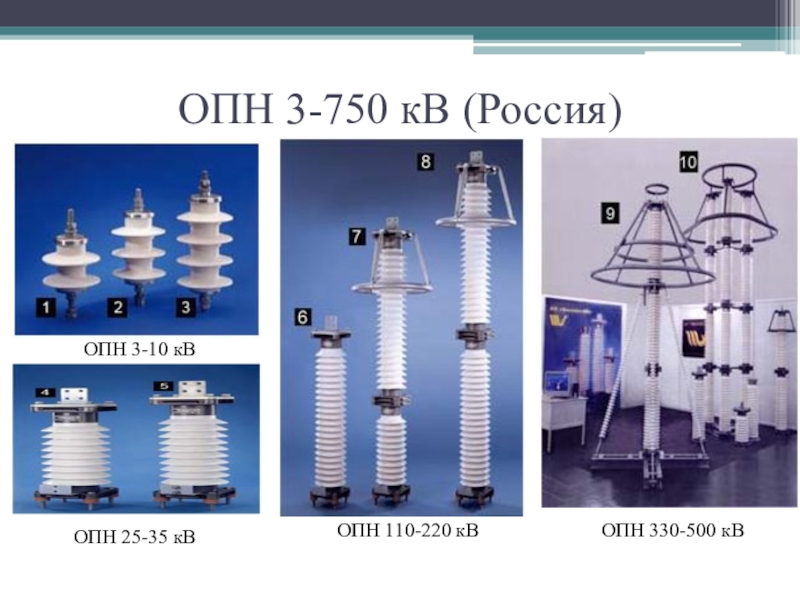

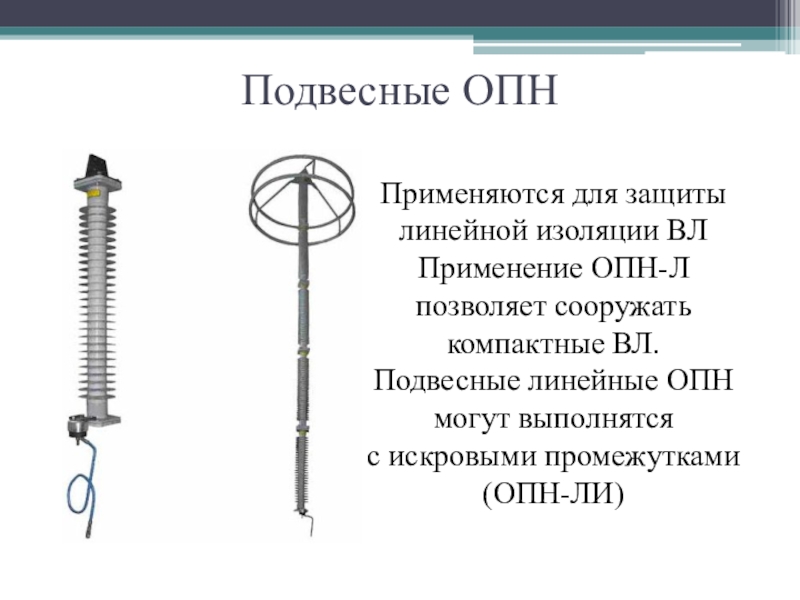

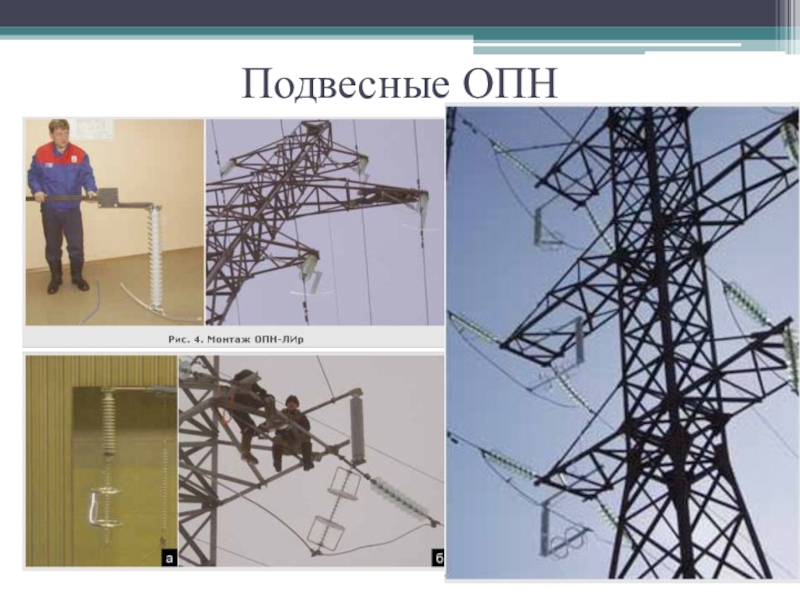

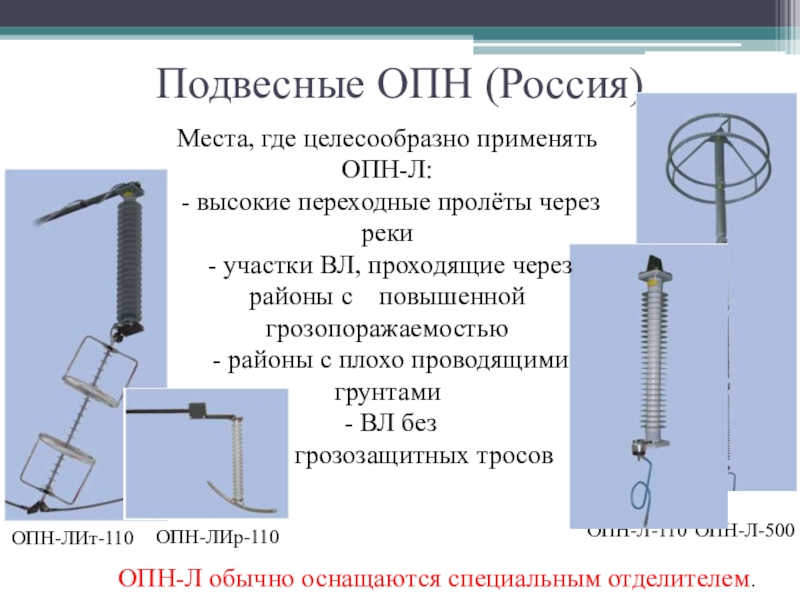

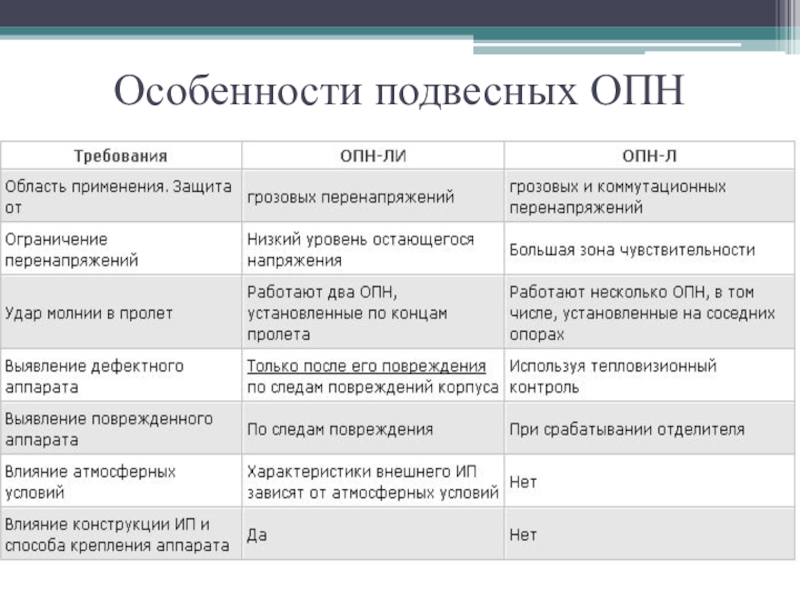

Подвесные линейные ОПН могут выполнятся

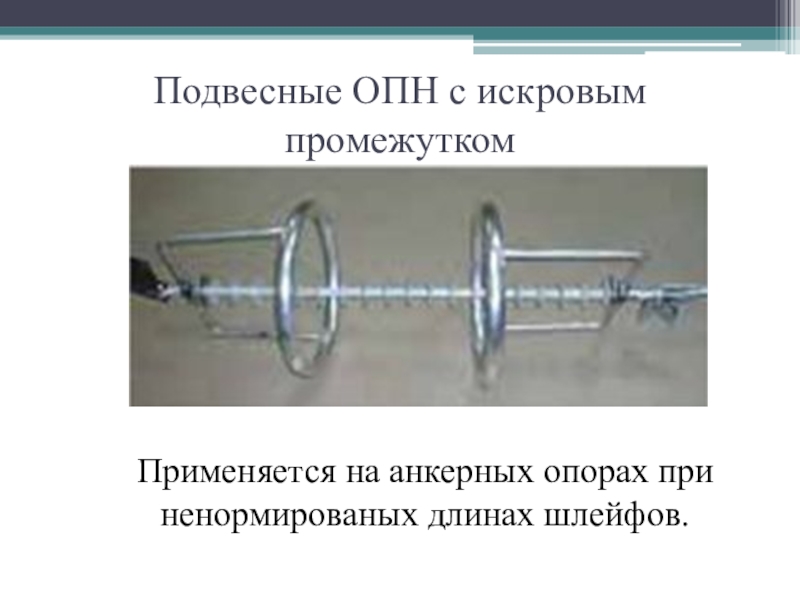

с искровыми промежутками (ОПН-ЛИ)

- высокие переходные пролёты через реки
- участки ВЛ, проходящие через районы с повышенной грозопоражаемостью
- районы с плохо проводящими грунтами
- ВЛ без
грозозащитных тросов

для сохранения требуемого расстояния
при отклонении фазы ветром.

шлейфов.
