Презентация, доклад по черчению Основные сведения о нанесении размеров

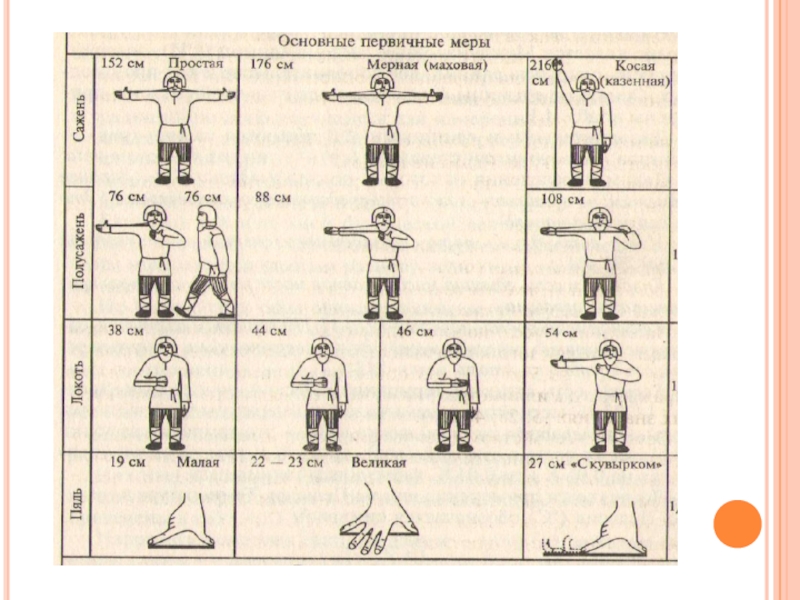

= 1250 мм,
масштаб 1:10

210 х 297

А4

является продолжением контурной ( размер b).
Стрелки размерных линий примыкают к точкам пересечений линий чертежа (размеры b и c).

Размерные линии без второй стрелки

Расстояние между
параллельными размерными линиями должно быть не менее 7мм

требованиях к чертежу делается надпись (* Размер для справок).

На изображении с разрывом размерная линия не прерывается

Размерные числа и стрелки размерной линии не допускается пересекать какими-либо линиями чертежа

Шахматный порядок расположения размерных чисел

Размеры, необязательные для данного чертежа, но которые указываются для большего удобства пользования ими, называются справочными.

выносных и одной размерной и размерного числа. Размерное число пишут над размерной линией.

Запишите и запомните!

20

40

60

Нельзя использовать контурные, осевые, центровые и выносные линии в качестве размерных.
Размерная линия также не должна служить продолжением контурной, осевой, центровой или выносной линий.
Размерные числа и стрелки размерной линии не допускается пересекать какими-либо линиями.

(шахматный порядок расположения размерных чисел)
При вертикально расположенной размерной линии, размерное число пишут слева от нее снизу вверх.

1мм

20

числа

При недостатке места для нанесения стрелок поступают так :

углом 60º высотой 5 мм.

Каждый размер на чертеже указывают только один раз.

А . D
диаметра окружности следует нанести: Б. R
В. Ø
2. Минимальное расстояние между контуром А. 5 мм
изображения и размерной линией: Б. 7 мм
В. 10мм
3. Минимальное расстояние между параллель- А. 7 мм
ными размерными линиями: Б. 10 мм
В. 15 мм
4. Размерные числа наносят: А. над размерной линией
Б. под размерной линией
5. Толщина плоской детали обозначается А. Т
буквой: Б. S
В. R
6. Промежуток между размерным числом А. 5 мм
и размерной линией составляет: Б. 1 мм
В. 3,5 мм
7.При вертикально расположенной А. слева от нее, снизу вверх
линии размерное число пишут: Б. справа от нее, снизу вверх
В. слева от нее, сверху вниз
8. Запись 3х45˚ означает: А. 3 отверстия расположены под углом 45˚
Б. фаска высотой 3мм, снятая под углом 45˚
В. 3 угла по 45˚
9. Размеры, не обязательные для данного А. присоединительными
чертежа, но указанные для удобства Б. конструктивными
пользования, называются В. справочными
10. Может ли размерная линия являться А. да
продолжением контурной Б. нет

Б
6. Б
7. А
8. Б
9. В
10. Б

За каждый верный ответ 1 балл

Поставьте оценку:

9-10 баллов – «5»
7-8 баллов – «4»
6 баллов – «3»
5 баллов – «2»
