Презентация, доклад по черчению на тему Резьба. Резьбовые соединения
Содержание
- 1. Презентация по черчению на тему Резьба. Резьбовые соединения
- 2. Получение резьбыРезьба – это поверхность, образованная при винтовом движении плоского контура по конической или цилиндрической поверхности
- 3. Виды резьб. По назначению Крепежная резьба (для соединения деталей) Ходовая резьба (для передачи движения)

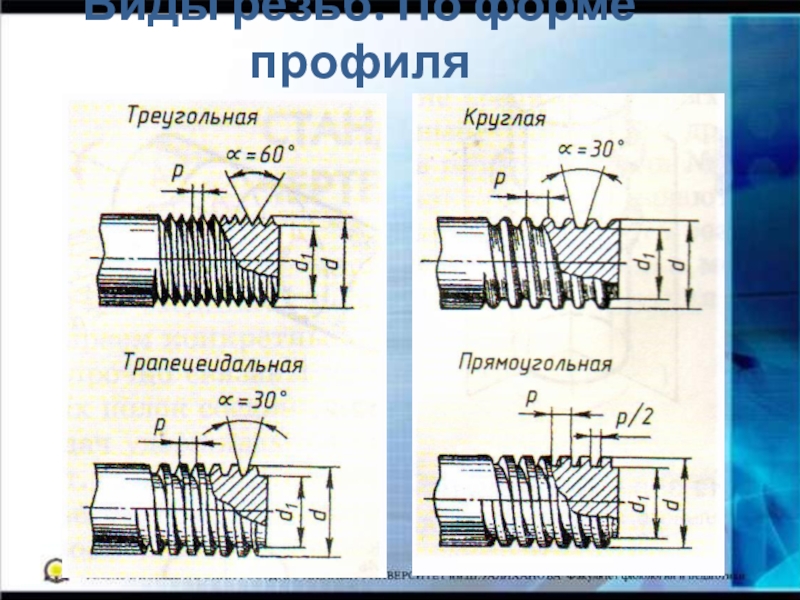

- 4. Виды резьб. По форме профиля

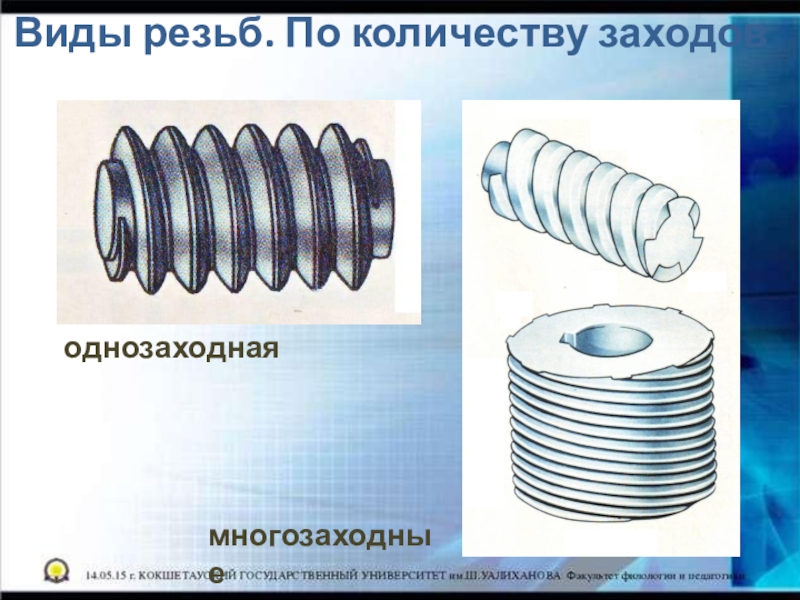

- 5. Виды резьб. По количеству заходоводнозаходная многозаходные
- 6. Параметры резьбыd – наружныйдиаметр резьбыd1 – внутренний диаметр резьбыp – шаг резьбы

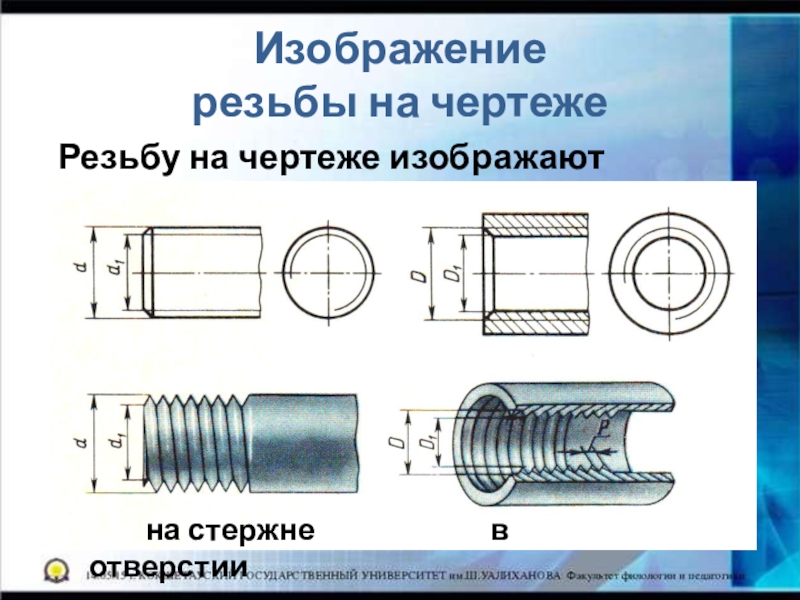

- 7. Изображение резьбы на чертежеРезьбу на чертеже
- 8. Обозначение резьбы В обозначении резьбы указывают :Тип

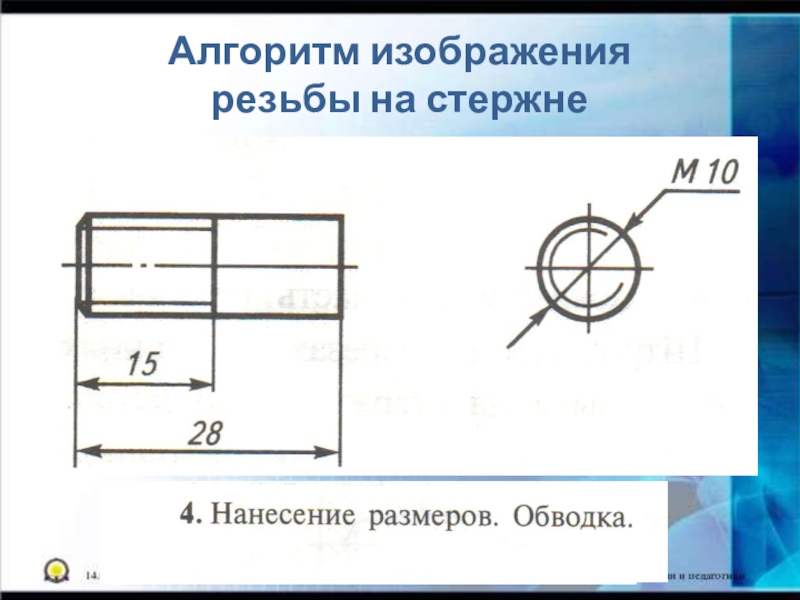

- 9. Алгоритм изображения резьбы на стержне

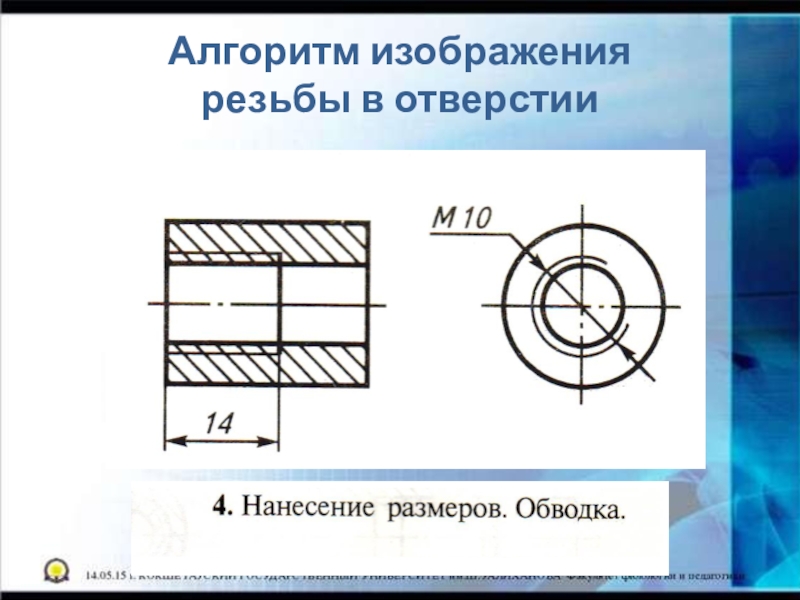

- 10. Алгоритм изображения резьбы в отверстии
Получение резьбыРезьба – это поверхность, образованная при винтовом движении плоского контура по конической или цилиндрической поверхности
Слайд 2Получение резьбы
Резьба – это поверхность, образованная при винтовом движении плоского контура
по конической или цилиндрической поверхности
Слайд 3Виды резьб. По назначению
Крепежная резьба
(для соединения деталей)
Ходовая
резьба
(для передачи движения)
(для передачи движения)

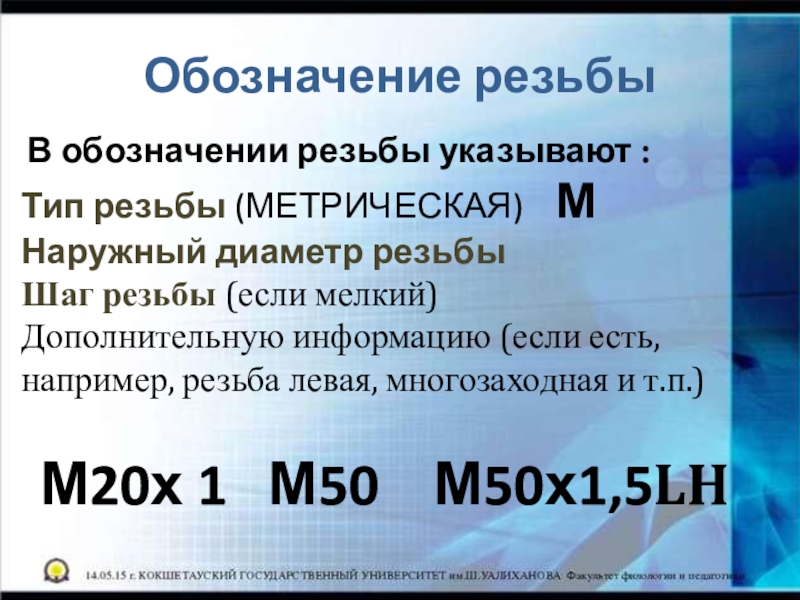

Слайд 8Обозначение резьбы
В обозначении резьбы указывают :
Тип резьбы (МЕТРИЧЕСКАЯ) М
Наружный
диаметр резьбы
Шаг резьбы (если мелкий)
Дополнительную информацию (если есть,
например, резьба левая, многозаходная и т.п.)
Шаг резьбы (если мелкий)
Дополнительную информацию (если есть,
например, резьба левая, многозаходная и т.п.)
М20х 1 М50 М50х1,5LH
