Презентация, доклад по черчению на тему: Развитие чертежа

реального мира. В своём развитии он прошёл долгий путь. Минули века, прежде чем чертёж приобрёл современный вид.

Считается, что эволюция чертежа началась с наскальных изображений пиктографического (рисунчатого) письма.

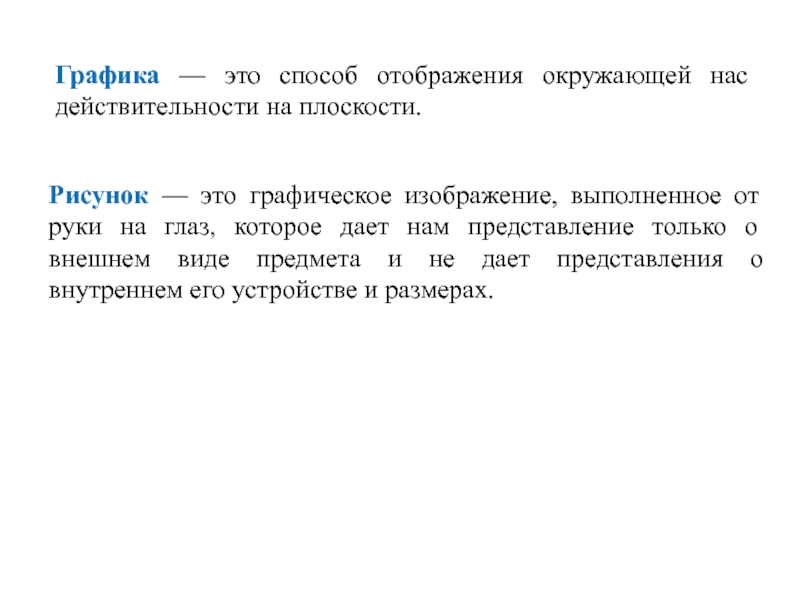

это графическое изображение, выполненное от руки на глаз, которое дает нам представление только о внешнем виде предмета и не дает представления о внутреннем его устройстве и размерах.

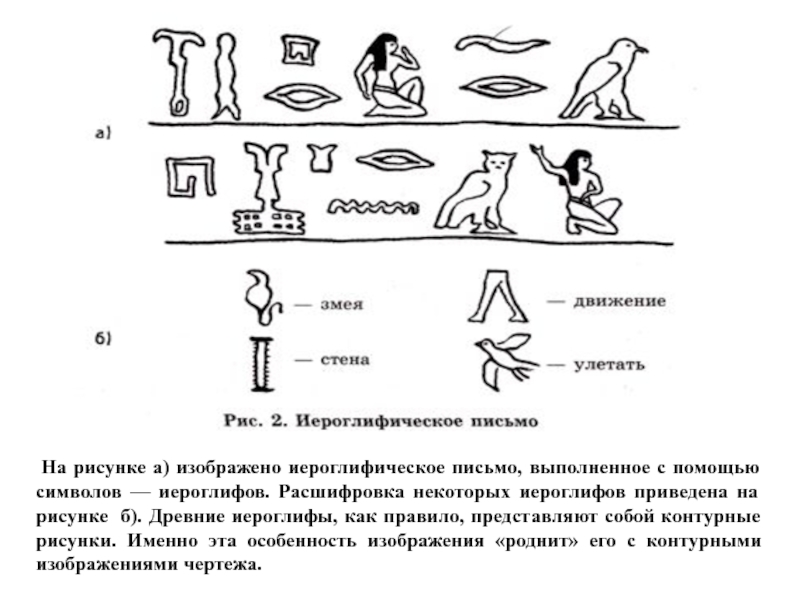

— иероглифов. Расшифровка некоторых иероглифов приведена на рисунке б). Древние иероглифы, как правило, представляют собой контурные рисунки. Именно эта особенность изображения «роднит» его с контурными изображениями чертежа.

достижений человечества. Архитектура этих храмов содержит в себе целый ряд символов философского, исторического и религиозного характера. Пирамида Хеопса (2 500 лет до н.э.)

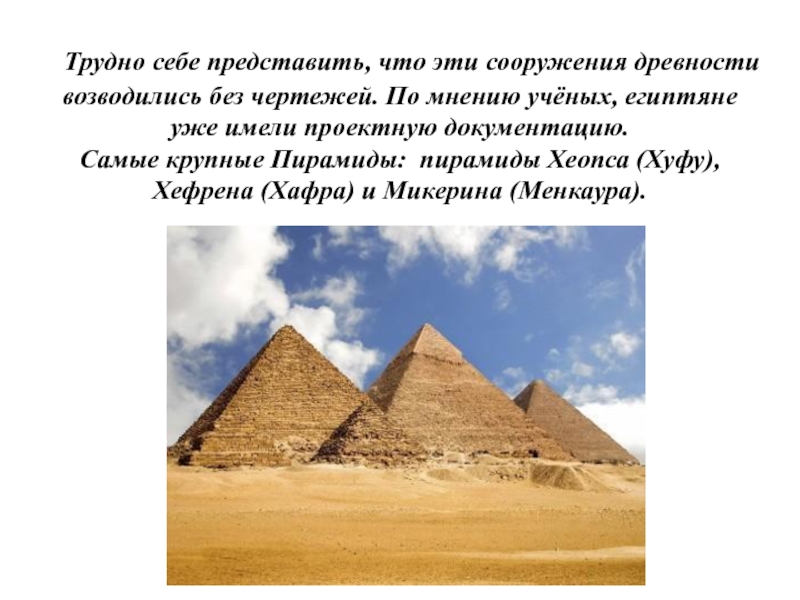

чертежей. По мнению учёных, египтяне уже имели проектную документацию. Самые крупные Пирамиды: пирамиды Хеопса (Хуфу), Хефрена (Хафра) и Микерина (Менкаура).

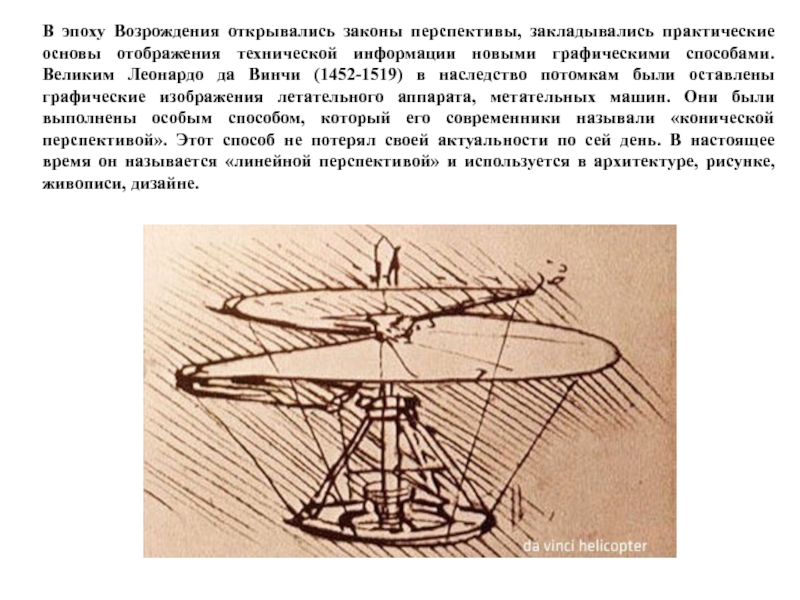

информации новыми графическими способами. Великим Леонардо да Винчи (1452-1519) в наследство потомкам были оставлены графические изображения летательного аппарата, метательных машин. Они были выполнены особым способом, который его современники называли «конической перспективой». Этот способ не потерял своей актуальности по сей день. В настоящее время он называется «линейной перспективой» и используется в архитектуре, рисунке, живописи, дизайне.

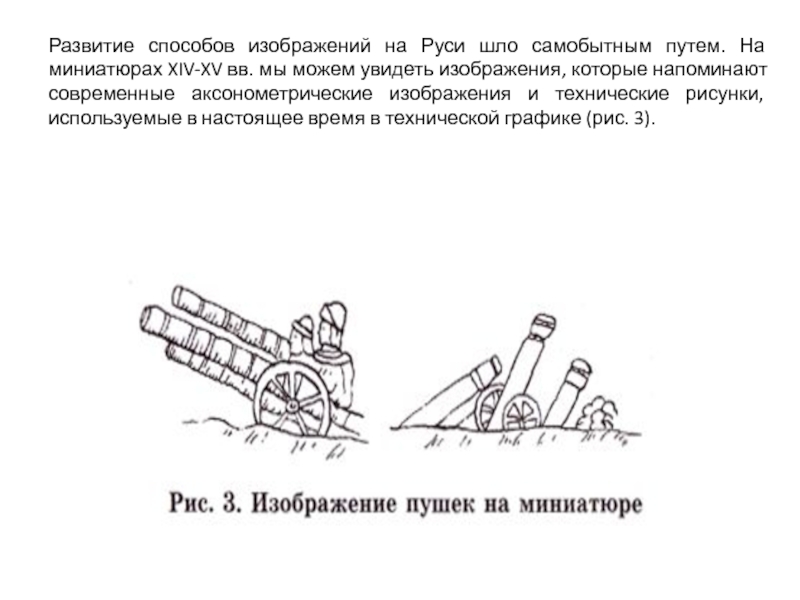

вв. мы можем увидеть изображения, которые напоминают современные аксонометрические изображения и технические рисунки, используемые в настоящее время в технической графике (рис. 3).

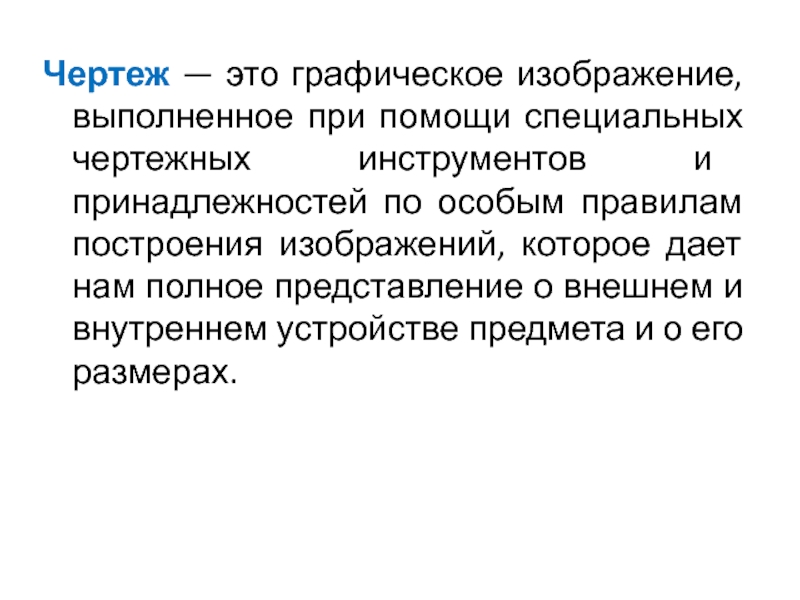

и принадлежностей по особым правилам построения изображений, которое дает нам полное представление о внешнем и внутреннем устройстве предмета и о его размерах.

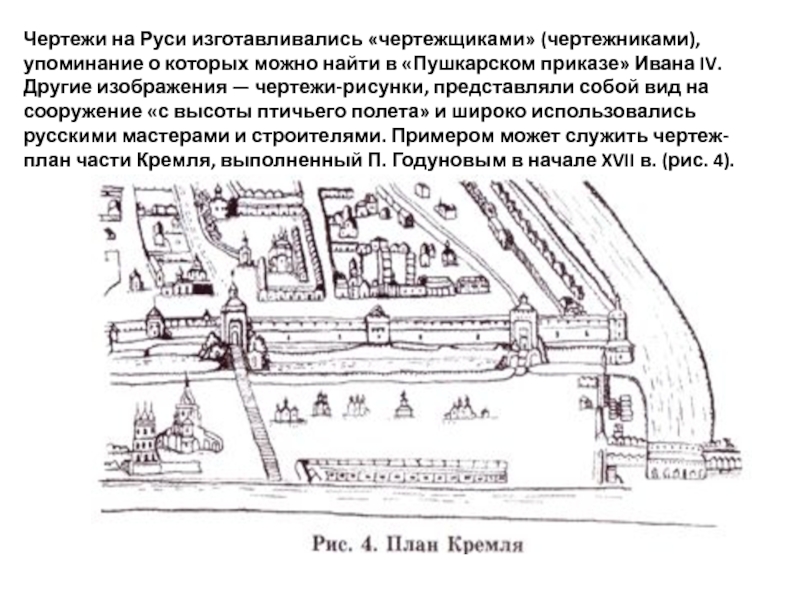

в «Пушкарском приказе» Ивана IV. Другие изображения — чертежи-рисунки, представляли собой вид на сооружение «с высоты птичьего полета» и широко использовались русскими мастерами и строителями. Примером может служить чертеж-план части Кремля, выполненный П. Годуновым в начале XVII в. (рис. 4).

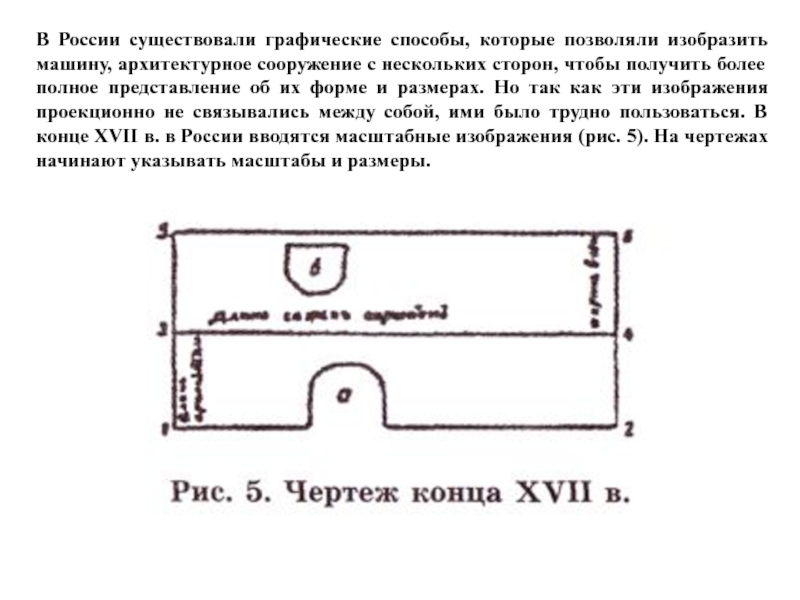

с нескольких сторон, чтобы получить более полное представление об их форме и размерах. Но так как эти изображения проекционно не связывались между собой, ими было трудно пользоваться. В конце XVII в. в России вводятся масштабные изображения (рис. 5). На чертежах начинают указывать масштабы и размеры.

здания, мосты и другие сооружения;

промышленные чертежи, по которым создавали различные инструменты, приспособления, машины.

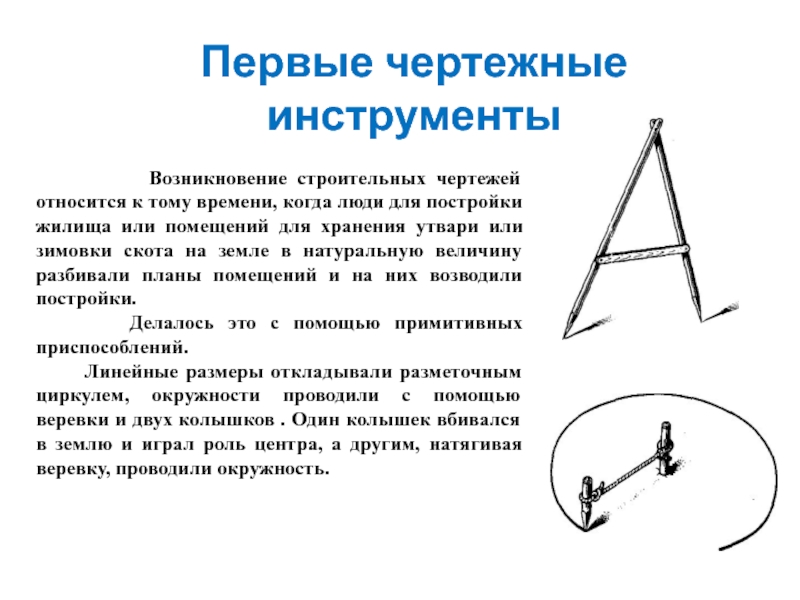

чертежей относится к тому времени, когда люди для постройки жилища или помещений для хранения утвари или зимовки скота на земле в натуральную величину разбивали планы помещений и на них возводили постройки.
Делалось это с помощью примитивных приспособлений.
Линейные размеры откладывали разметочным циркулем, окружности проводили с помощью веревки и двух колышков . Один колышек вбивался в землю и играл роль центра, а другим, натягивая веревку, проводили окружность.

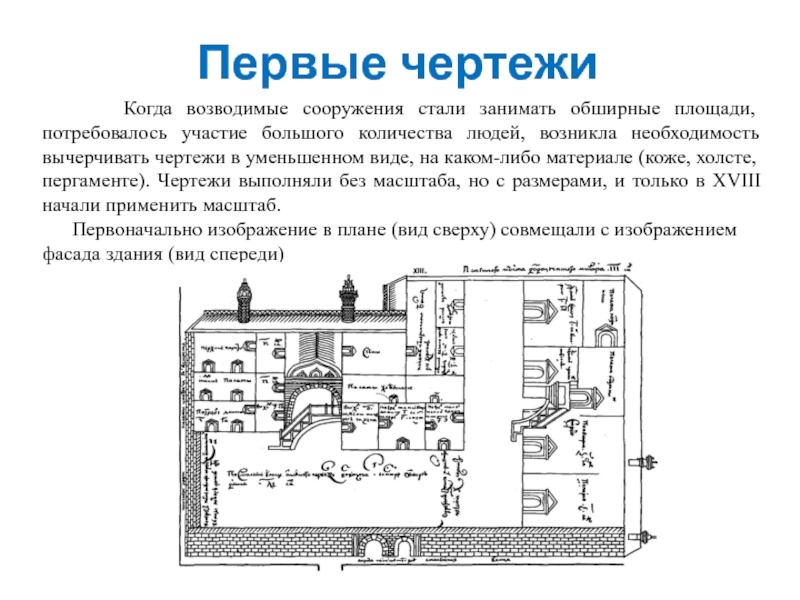

площади, потребовалось участие большого количества людей, возникла необходимость вычерчивать чертежи в уменьшенном виде, на каком-либо материале (коже, холсте, пергаменте). Чертежи выполняли без масштаба, но с размерами, и только в XVIII начали применить масштаб.
Первоначально изображение в плане (вид сверху) совмещали с изображением фасада здания (вид спереди)

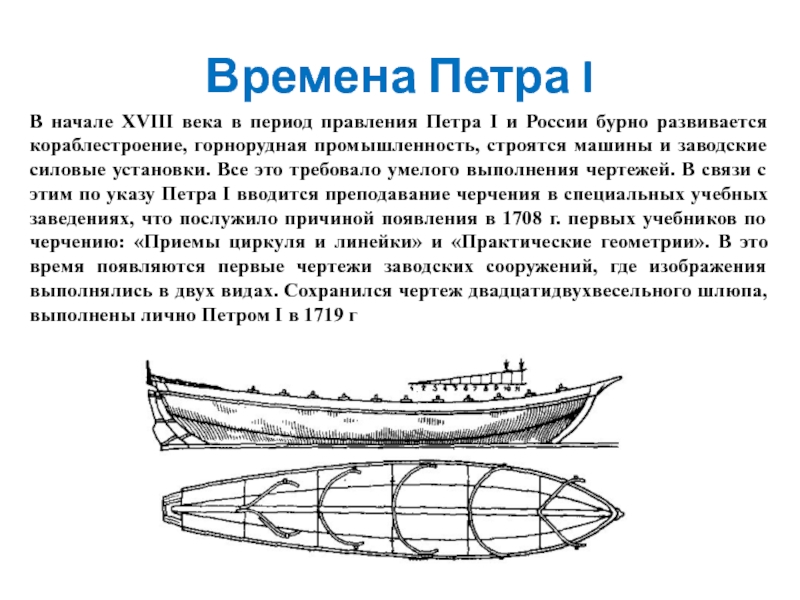

и России бурно развивается кораблестроение, горнорудная промышленность, строятся машины и заводские силовые установки. Все это требовало умелого выполнения чертежей. В связи с этим по указу Петра I вводится преподавание черчения в специальных учебных заведениях, что послужило причиной появления в 1708 г. первых учебников по черчению: «Приемы циркуля и линейки» и «Практические геометрии». В это время появляются первые чертежи заводских сооружений, где изображения выполнялись в двух видах. Сохранился чертеж двадцатидвухвесельного шлюпа, выполнены лично Петром I в 1719 г

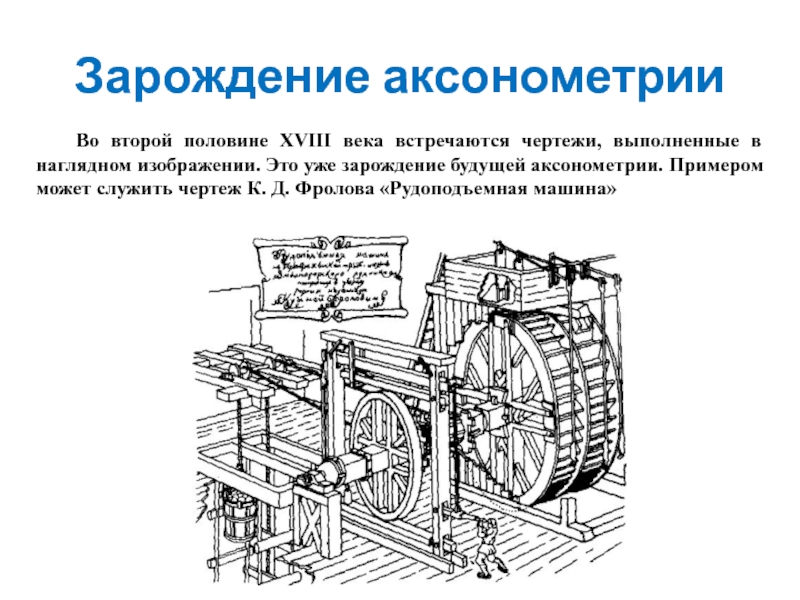

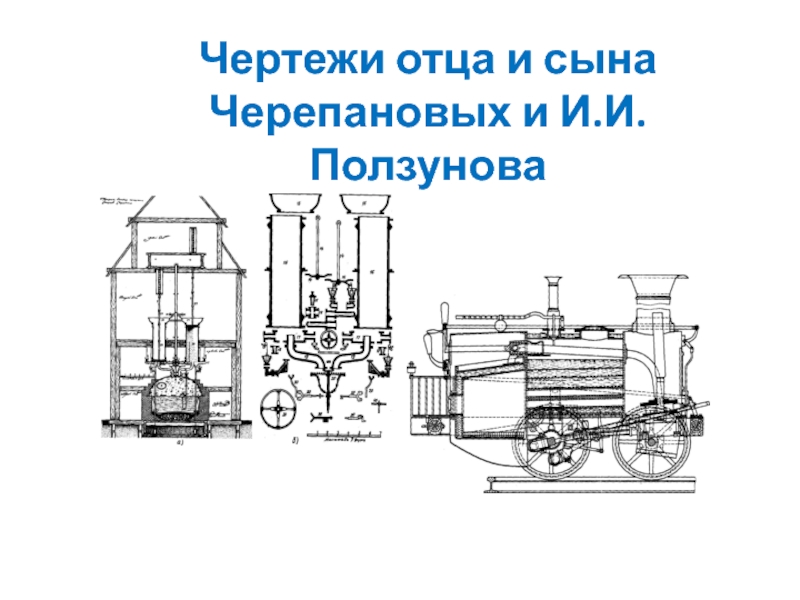

изображении. Это уже зарождение будущей аксонометрии. Примером может служить чертеж К. Д. Фролова «Рудоподъемная машина»

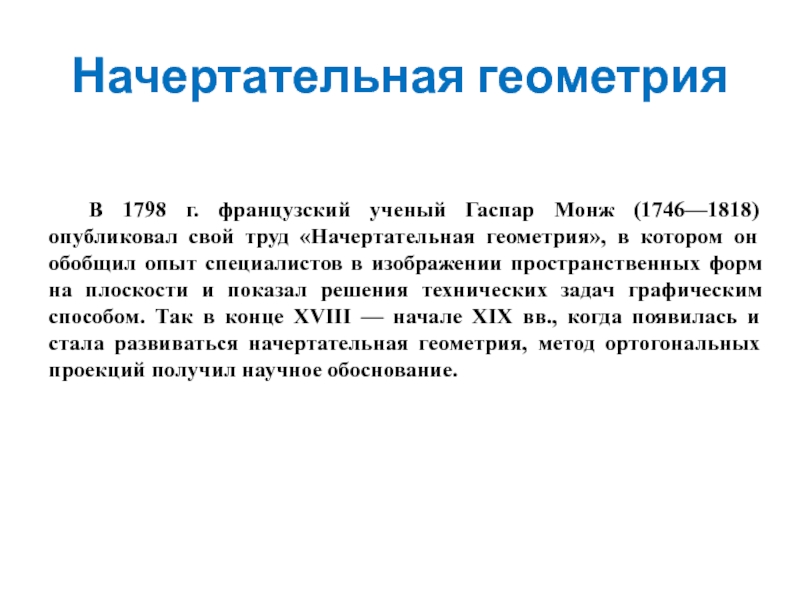

труд «Начертательная геометрия», в котором он обобщил опыт специалистов в изображении пространственных форм на плоскости и показал решения технических задач графическим способом. Так в конце XVIII — начале XIX вв., когда появилась и стала развиваться начертательная геометрия, метод ортогональных проекций получил научное обоснование.

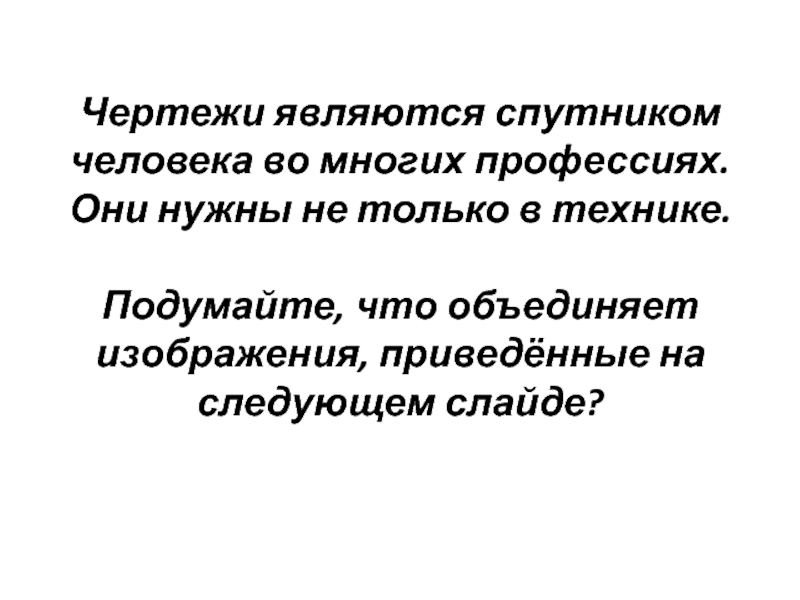

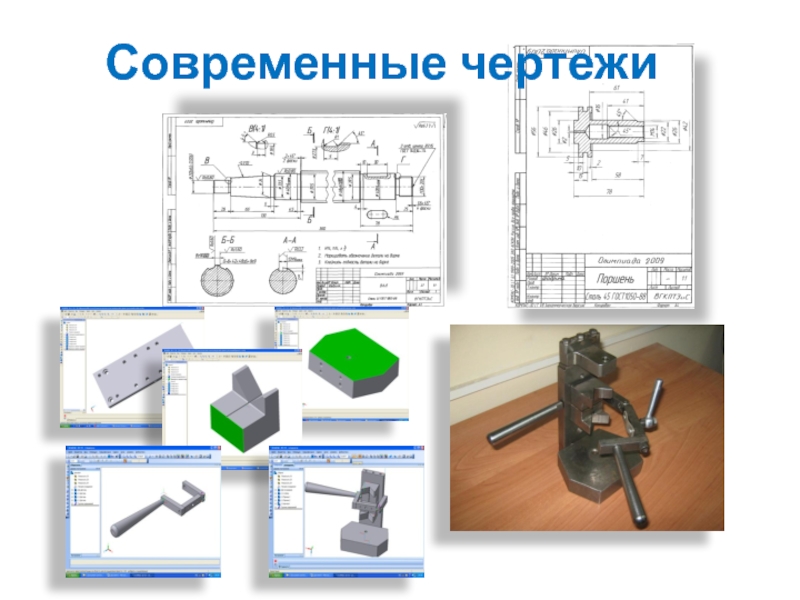

в технике. Подумайте, что объединяет изображения, приведённые на следующем слайде?

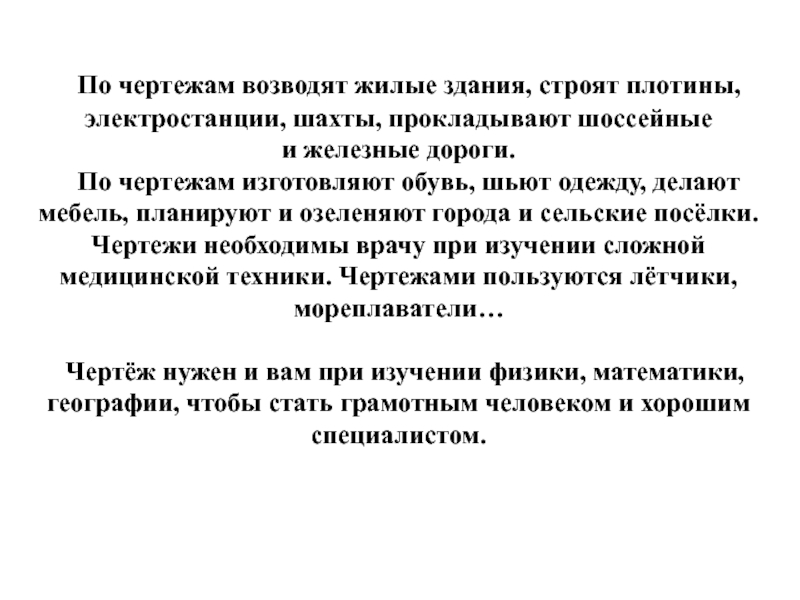

прокладывают шоссейные и железные дороги. По чертежам изготовляют обувь, шьют одежду, делают мебель, планируют и озеленяют города и сельские посёлки. Чертежи необходимы врачу при изучении сложной медицинской техники. Чертежами пользуются лётчики, мореплаватели… Чертёж нужен и вам при изучении физики, математики, географии, чтобы стать грамотным человеком и хорошим специалистом.

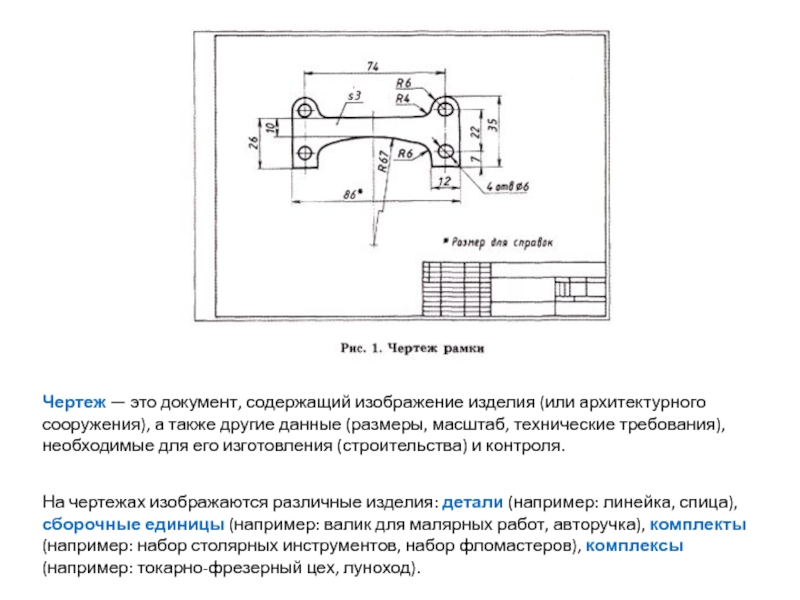

также другие данные (размеры, масштаб, технические требования), необходимые для его изготовления (строительства) и контроля.

На чертежах изображаются различные изделия: детали (например: линейка, спица), сборочные единицы (например: валик для малярных работ, авторучка), комплекты (например: набор столярных инструментов, набор фломастеров), комплексы (например: токарно-фрезерный цех, луноход).

или набор предметов, подлежащих изготовлению .

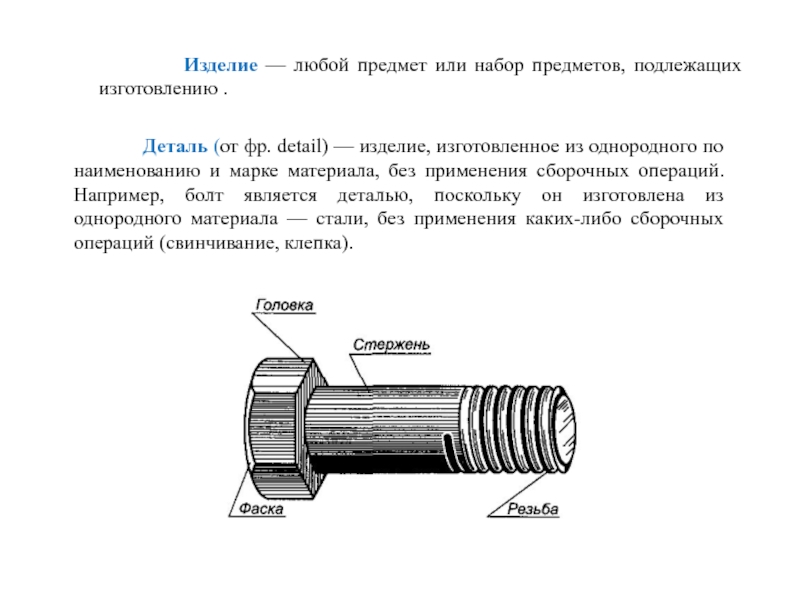

Деталь (от фр. detail) — изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций. Например, болт является деталью, поскольку он изготовлена из однородного материала — стали, без применения каких-либо сборочных операций (свинчивание, клепка).

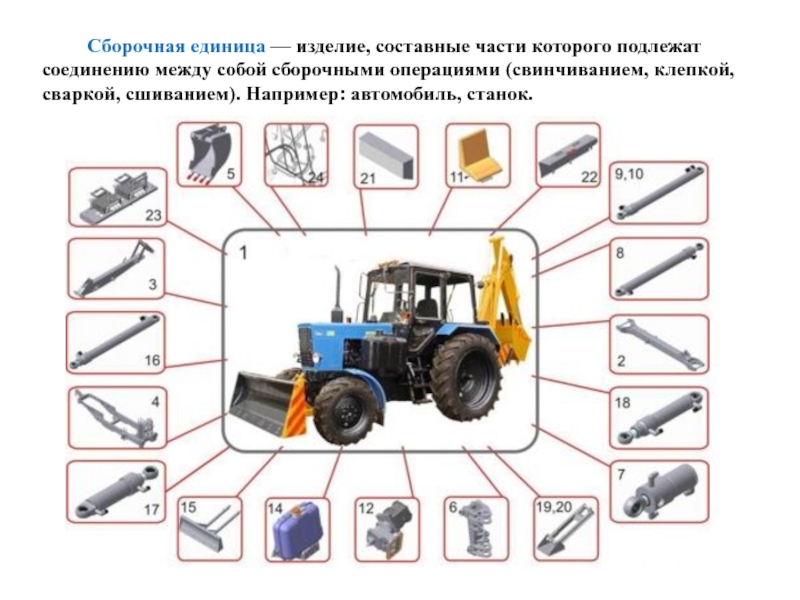

которого подлежат соединению между собой сборочными операциями (свинчиванием, клепкой, сваркой, сшиванием). Например: автомобиль, станок.

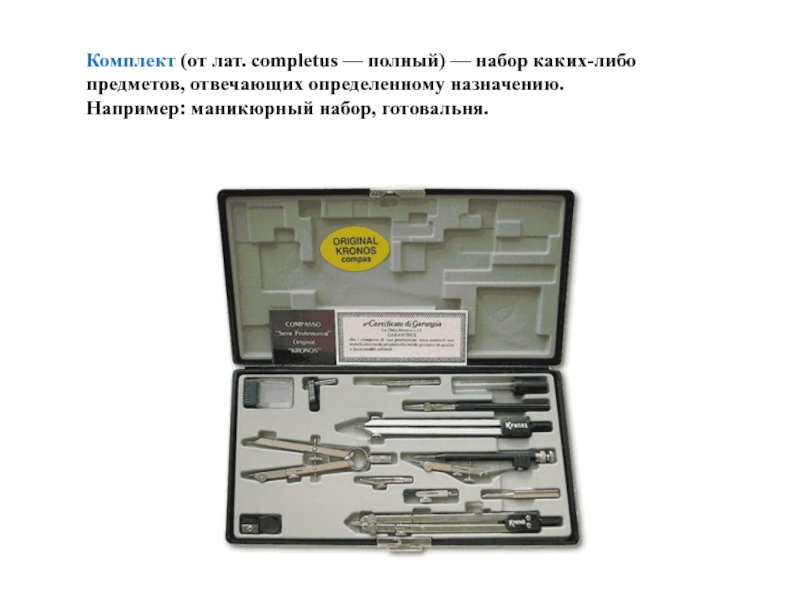

определенному назначению.
Например: маникюрный набор, готовальня.

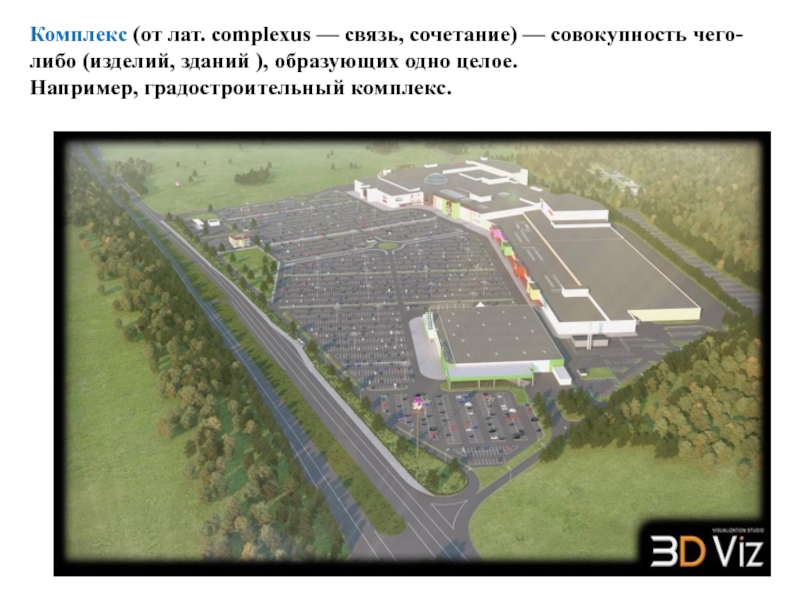

зданий ), образующих одно целое.
Например, градостроительный комплекс.

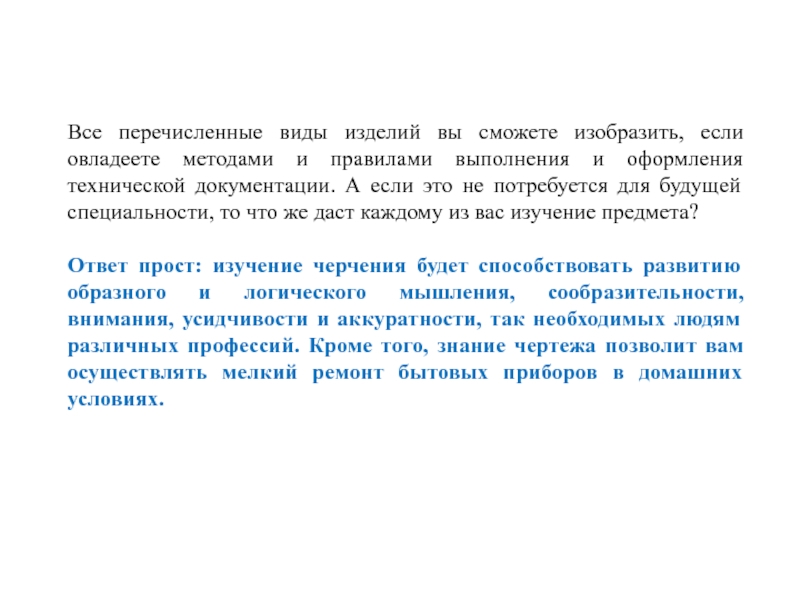

правилами выполнения и оформления технической документации. А если это не потребуется для будущей специальности, то что же даст каждому из вас изучение предмета?

Ответ прост: изучение черчения будет способствовать развитию образного и логического мышления, сообразительности, внимания, усидчивости и аккуратности, так необходимых людям различных профессий. Кроме того, знание чертежа позволит вам осуществлять мелкий ремонт бытовых приборов в домашних условиях.

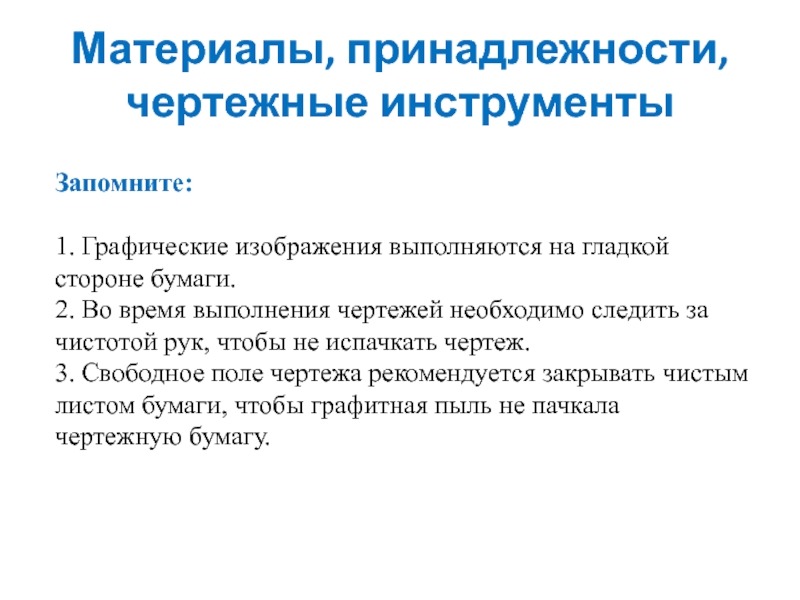

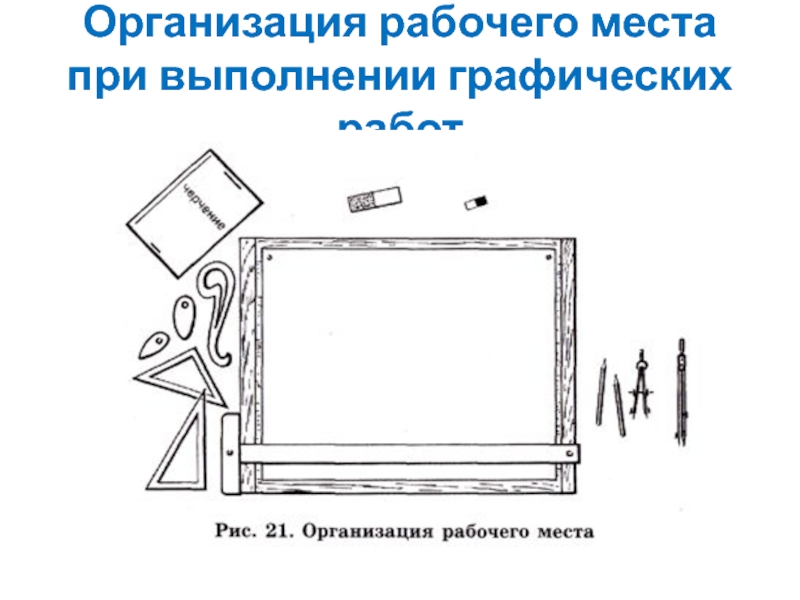

Во время выполнения чертежей необходимо следить за чистотой рук, чтобы не испачкать чертеж.
3. Свободное поле чертежа рекомендуется закрывать чистым листом бумаги, чтобы графитная пыль не пачкала чертежную бумагу.

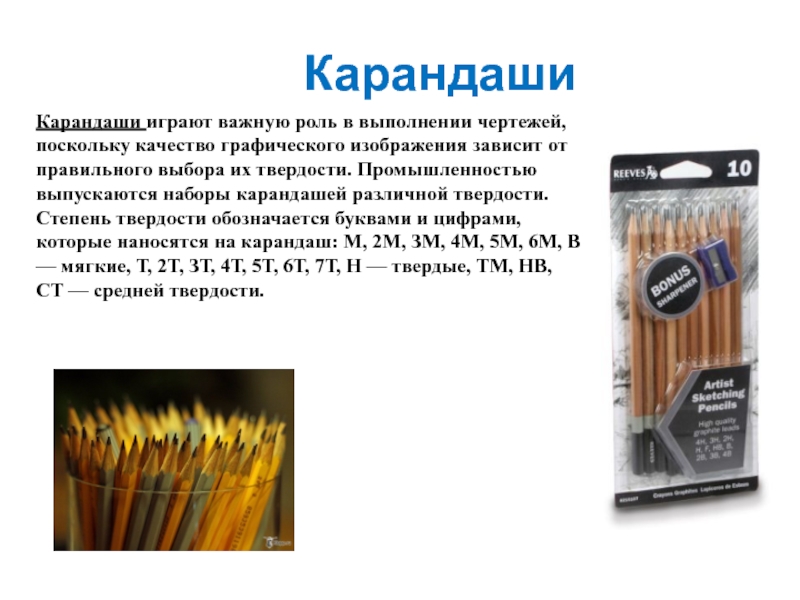

зависит от правильного выбора их твердости. Промышленностью выпускаются наборы карандашей различной твердости. Степень твердости обозначается буквами и цифрами, которые наносятся на карандаш: M, 2M, ЗМ, 4М, 5М, 6М, В — мягкие, Т, 2Т, ЗТ, 4Т, 5Т, 6Т, 7Т, Н — твердые, ТМ, НВ, СТ — средней твердости.

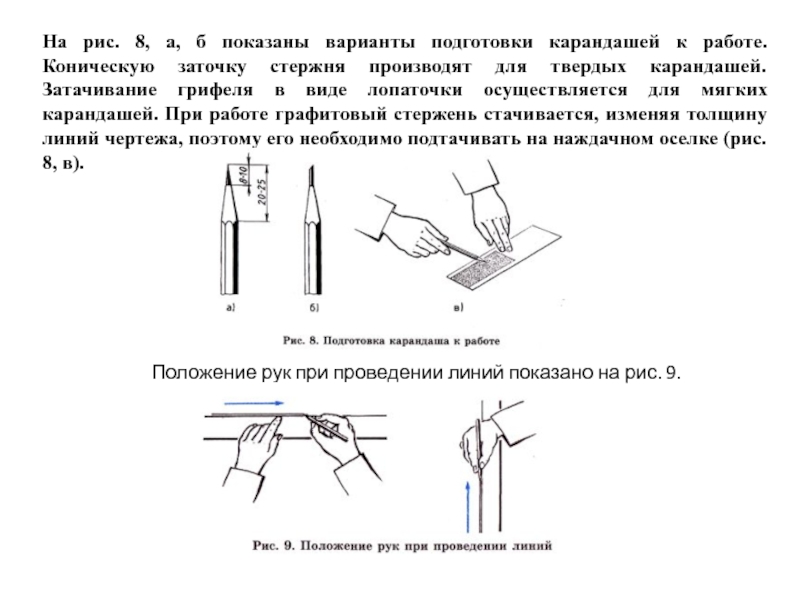

Коническую заточку стержня производят для твердых карандашей. Затачивание грифеля в виде лопаточки осуществляется для мягких карандашей. При работе графитовый стержень стачивается, изменяя толщину линий чертежа, поэтому его необходимо подтачивать на наждачном оселке (рис. 8, в).

Положение рук при проведении линий показано на рис. 9.

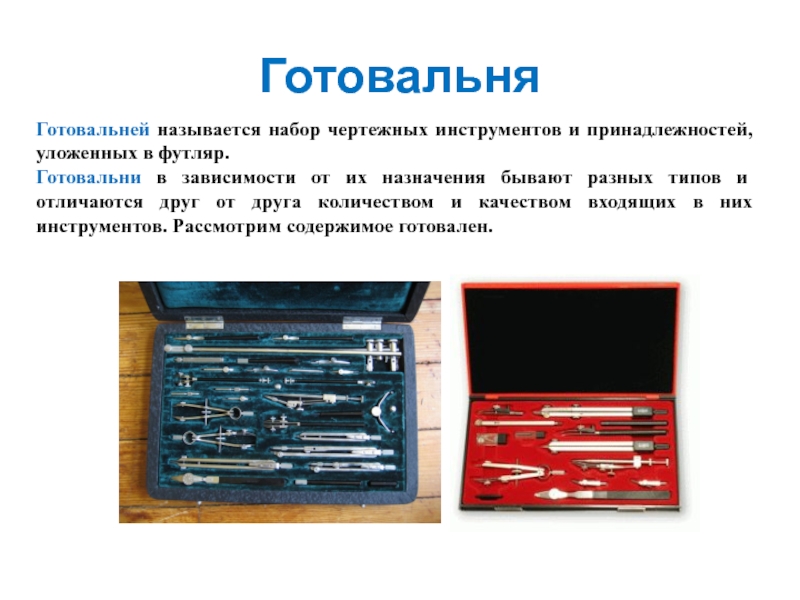

зависимости от их назначения бывают разных типов и отличаются друг от друга количеством и качеством входящих в них инструментов. Рассмотрим содержимое готовален.

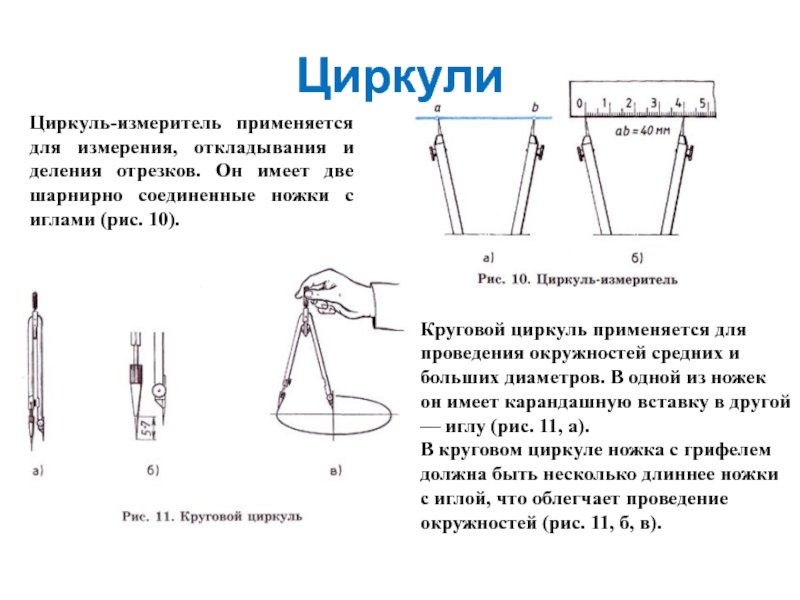

шарнирно соединенные ножки с иглами (рис. 10).

Круговой циркуль применяется для проведения окружностей средних и больших диаметров. В одной из ножек он имеет карандашную вставку в другой — иглу (рис. 11, а).
В круговом циркуле ножка с грифелем должна быть несколько длиннее ножки с иглой, что облегчает проведение окружностей (рис. 11, б, в).

до 8 мм.

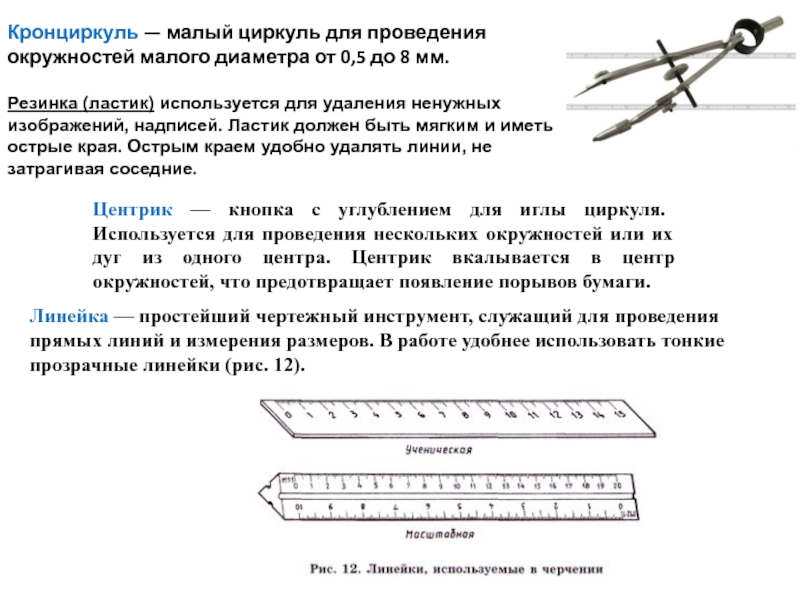

Резинка (ластик) используется для удаления ненужных изображений, надписей. Ластик должен быть мягким и иметь острые края. Острым краем удобно удалять линии, не затрагивая соседние.

Центрик — кнопка с углублением для иглы циркуля. Используется для проведения нескольких окружностей или их дуг из одного центра. Центрик вкалывается в центр окружностей, что предотвращает появление порывов бумаги.

Линейка — простейший чертежный инструмент, служащий для проведения прямых линий и измерения размеров. В работе удобнее использовать тонкие прозрачные линейки (рис. 12).

45° и с углами 90°, 30°, 60° (рис. 15, а). Удобен в работе и раздвижной угольник (рис. 15, б).

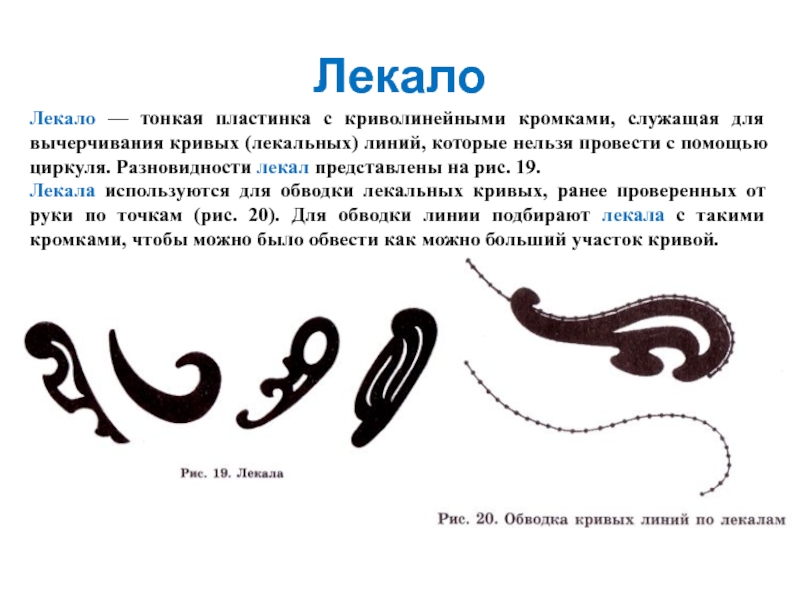

(лекальных) линий, которые нельзя провести с помощью циркуля. Разновидности лекал представлены на рис. 19.
Лекала используются для обводки лекальных кривых, ранее проверенных от руки по точкам (рис. 20). Для обводки линии подбирают лекала с такими кромками, чтобы можно было обвести как можно больший участок кривой.
