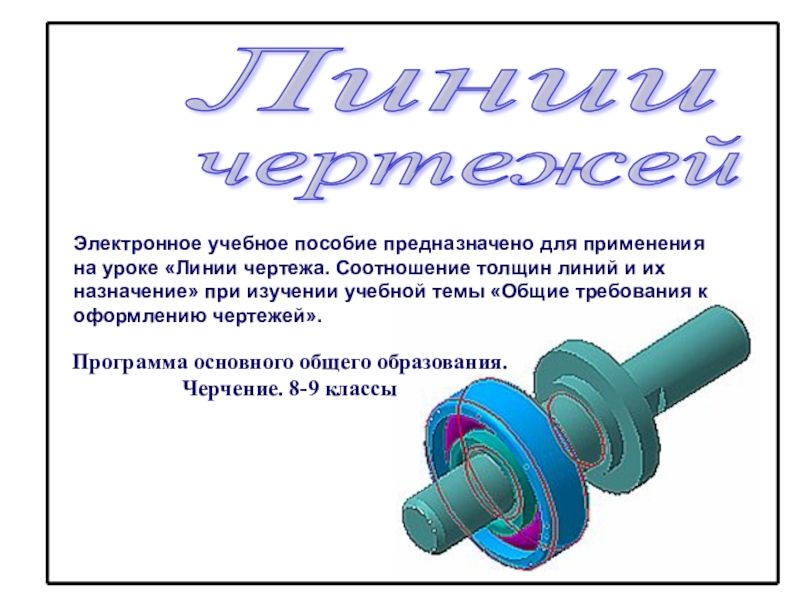

ЛиниичертежейЭлектронное учебное пособие предназначено для применения на уроке «Линии чертежа. Соотношение толщин линий и их назначение» при изучении учебной темы «Общие требования к оформлению чертежей». Программа основного общего образования. Черчение. 8-9 классы
Слайд 2Линии
чертежей
Электронное учебное пособие предназначено для применения на уроке «Линии чертежа. Соотношение
толщин линий и их назначение» при изучении учебной темы «Общие требования к оформлению чертежей».
Программа основного общего образования. Черчение. 8-9 классы
Слайд 3Толщина: S = 0,6 -1,4 мм
Сплошная основная
Назначение:
Линии видимого контура.
Линии перехода
видимые.
Линии контура вынесенного сечения.
Линии контура сечения, входящего в состав разреза.
Контроль
Слайд 4Толщина: от S/3 до S/2 мм
Сплошная тонкая
Назначение:
Линии контура наложенного сечения.
Линии
размерные и выносные.
Полки линий выносок, линии-выноски.
Подчёркивание различных надписей.
Ж
I
Y
Z
X
I
M 2:1
Контроль

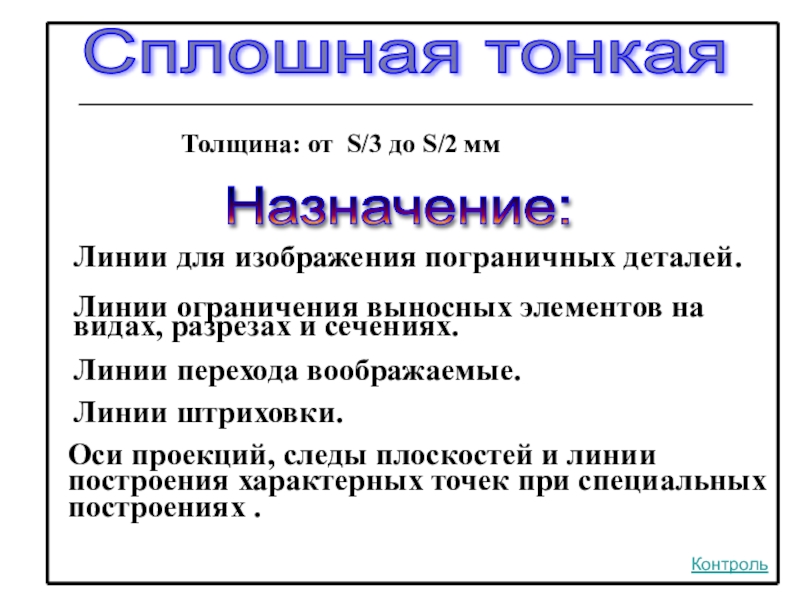

Слайд 5Толщина: от S/3 до S/2 мм
Сплошная тонкая
Назначение:
Линии для изображения пограничных
деталей.
Линии ограничения выносных элементов на видах, разрезах и сечениях.
Линии перехода воображаемые.
Линии штриховки.
Оси проекций, следы плоскостей и линии построения характерных точек при специальных построениях .
Контроль
