Презентация, доклад по Автоматическому управлению на тему Классификация САР
Содержание
- 1. Презентация по Автоматическому управлению на тему Классификация САР
- 2. СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ по наличию обратной связипо
- 3. Разомкнутые системыЗУ - задающее устройство; У -
- 4. Разомкнутые системыДостоинства системы: 1) Простота2) Малая
- 5. Замкнутые системы У - усилитель; ИУ -
- 6. Замкнутые системыДостоинства: 1) Выработка регулирующего воздействия в

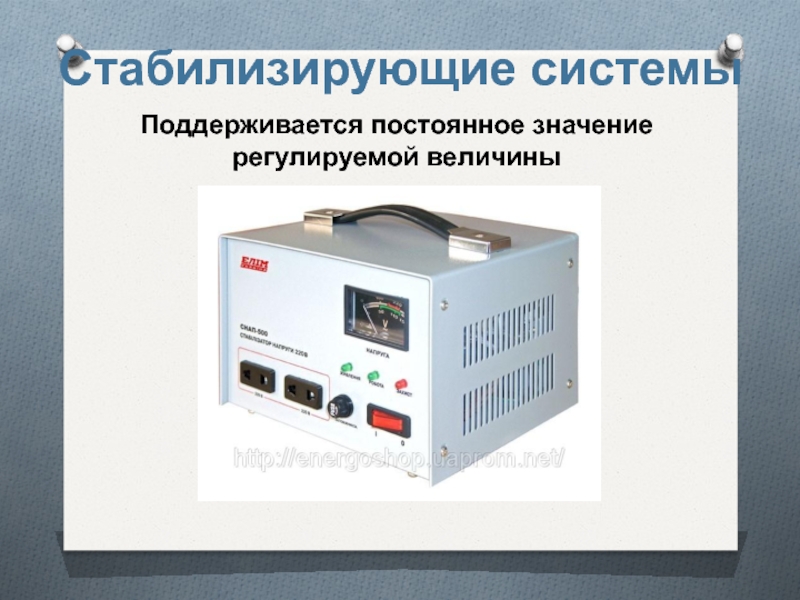

- 7. Стабилизирующие системыПоддерживается постоянное значение регулируемой величины
- 8. Системы программного регулированияИзменение регулируемой величины обеспечивается изменением задающего воздействия по строго определенной программе.
- 9. Следящие системыРегулируемая величина изменяется в зависимости от неизвестной заранее переменной величины на входе автоматической системы.
- 10. Статические системы Не возможно поддержать одно
- 11. Астатические системыРегулируемый параметр принимает всегда одно и
- 12. Непрерывные системы Непрерывному изменению входных
- 13. Дискретные системы Непрерывному изменению входной величины, соответствует дискретное изменение выходной величины этого элемента.
СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ по наличию обратной связипо изменению регулируемой величиныпо способности поддерживать значение регулируемой величиныпосвязи м/у входнымии выходными величинамиразомкнутыезамкнутыестабилизирующиепрограммныеследящиестатическиеастатическиенепрерывныедискретныепризнак

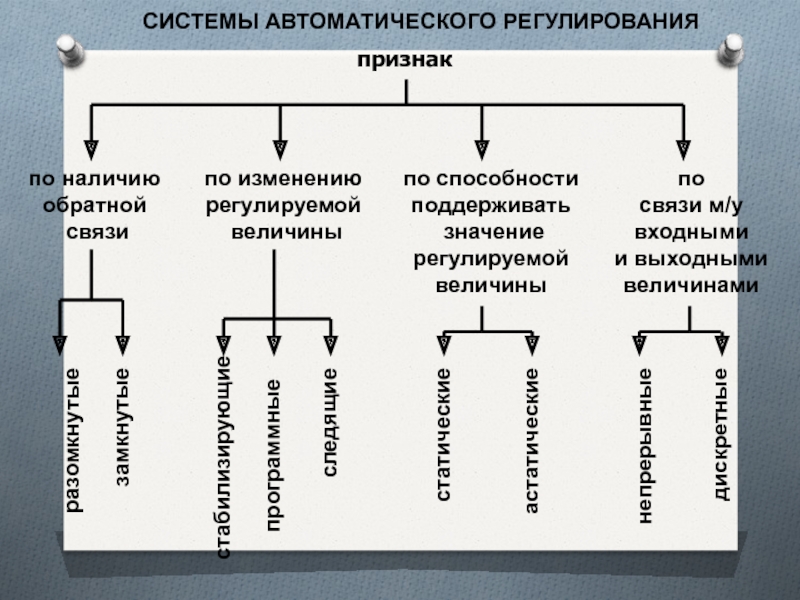

Слайд 2СИСТЕМЫ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ
по наличию
обратной
связи
по изменению
регулируемой
величины
по способности
поддерживать
значение
регулируемой
величины
по
связи м/у
входными
и выходными
величинами
разомкнутые
замкнутые
стабилизирующие
программные
следящие
статические
астатические
непрерывные
дискретные
признак

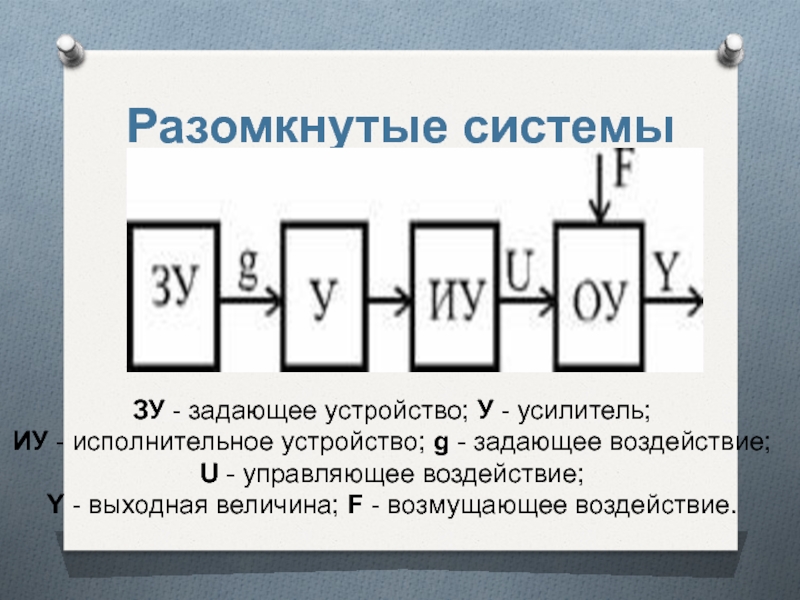

Слайд 3Разомкнутые системы
ЗУ - задающее устройство; У - усилитель;
ИУ - исполнительное
устройство; g - задающее воздействие; U - управляющее воздействие;
Y - выходная величина; F - возмущающее воздействие.
Y - выходная величина; F - возмущающее воздействие.

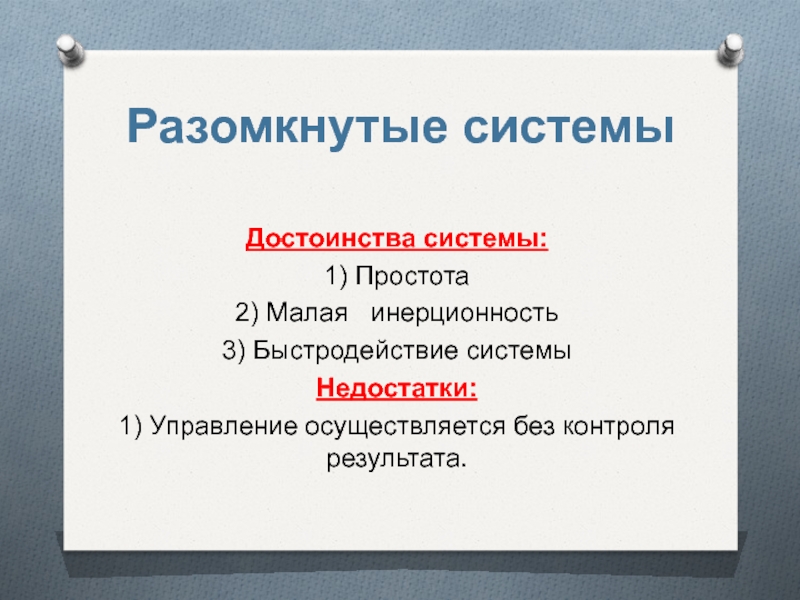

Слайд 4Разомкнутые системы
Достоинства системы:
1) Простота
2) Малая инерционность
3) Быстродействие системы
Недостатки:
1) Управление осуществляется без контроля результата.

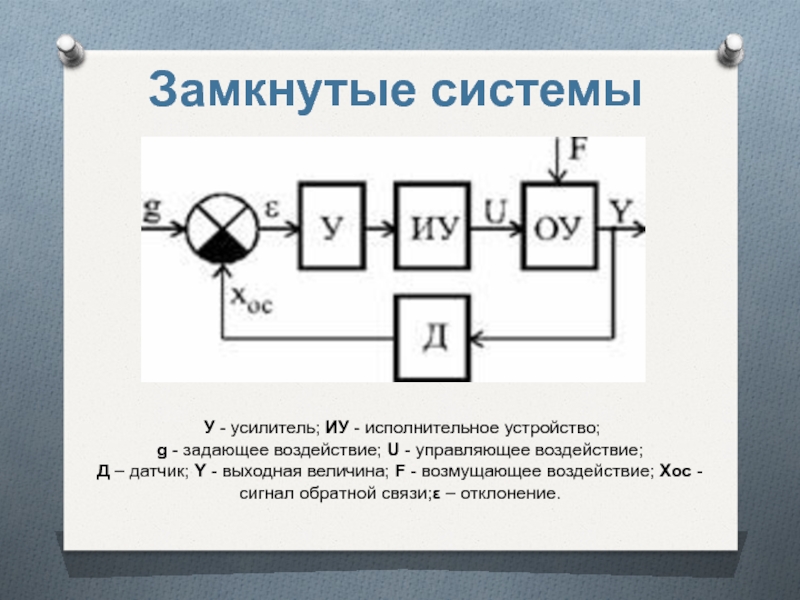

Слайд 5Замкнутые системы
У - усилитель; ИУ - исполнительное устройство;
g -
задающее воздействие; U - управляющее воздействие;
Д – датчик; Y - выходная величина; F - возмущающее воздействие; Хос - сигнал обратной связи;ε – отклонение.
Д – датчик; Y - выходная величина; F - возмущающее воздействие; Хос - сигнал обратной связи;ε – отклонение.

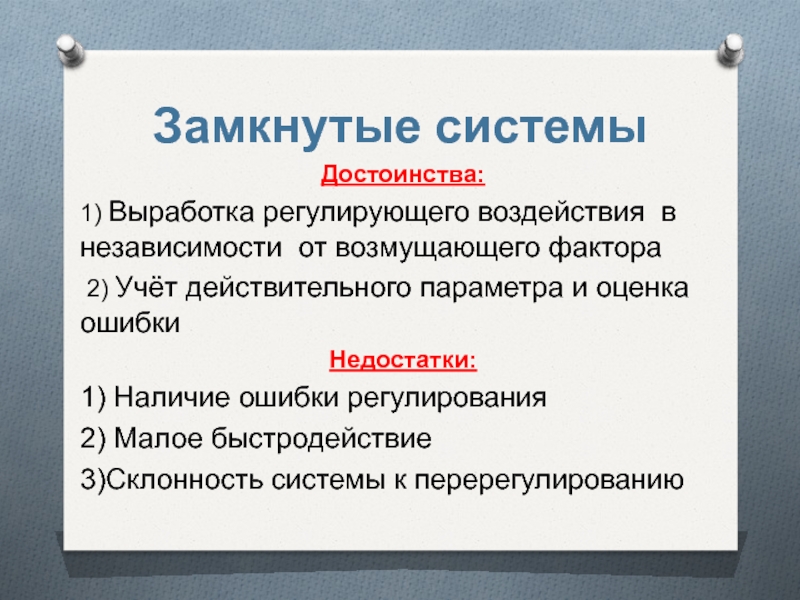

Слайд 6Замкнутые системы
Достоинства:
1) Выработка регулирующего воздействия в независимости от возмущающего фактора
2) Учёт действительного параметра и оценка ошибки
Недостатки:
1) Наличие ошибки регулирования
2) Малое быстродействие
3)Склонность системы к перерегулированию
Недостатки:
1) Наличие ошибки регулирования
2) Малое быстродействие
3)Склонность системы к перерегулированию
Слайд 8Системы программного регулирования
Изменение регулируемой величины обеспечивается изменением задающего воздействия по строго
определенной программе.

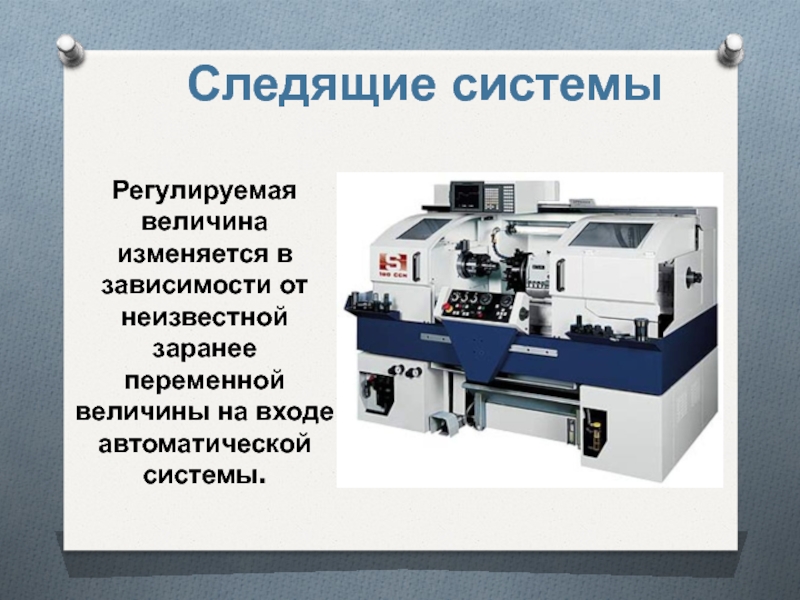

Слайд 9Следящие системы
Регулируемая величина изменяется в зависимости от неизвестной заранее переменной величины
на входе автоматической системы.

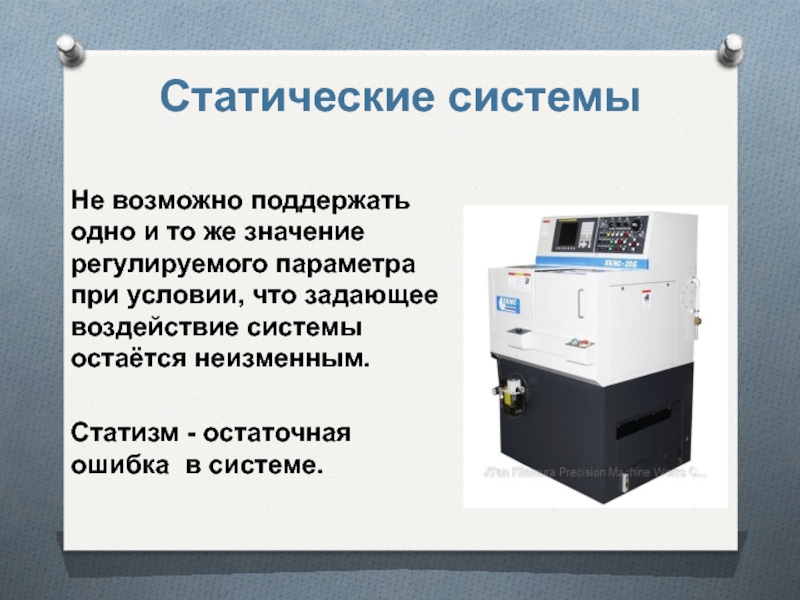

Слайд 10Статические системы
Не возможно поддержать одно и то же значение регулируемого
параметра при условии, что задающее воздействие системы остаётся неизменным.
Статизм - остаточная ошибка в системе.
Статизм - остаточная ошибка в системе.

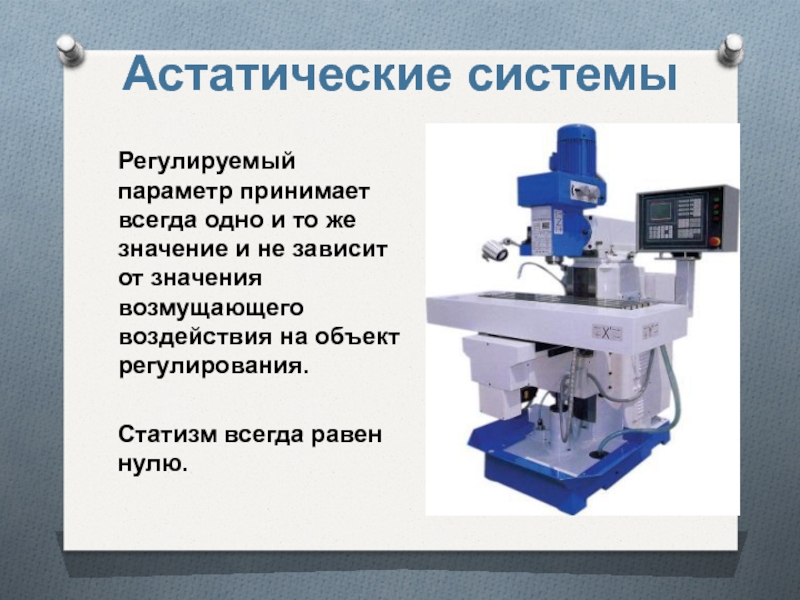

Слайд 11Астатические системы
Регулируемый параметр принимает всегда одно и то же значение и
не зависит от значения возмущающего воздействия на объект регулирования.
Статизм всегда равен нулю.
Статизм всегда равен нулю.

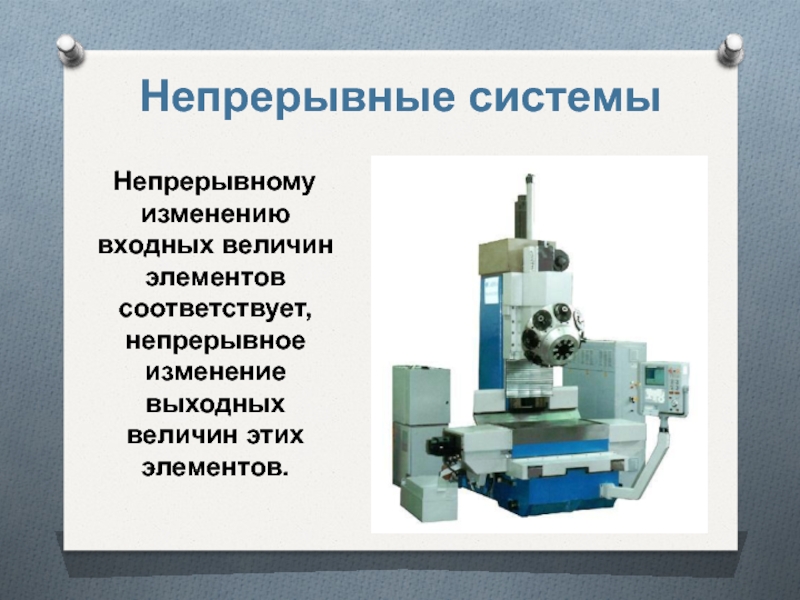

Слайд 12Непрерывные системы
Непрерывному изменению входных величин элементов соответствует, непрерывное изменение
выходных величин этих элементов.

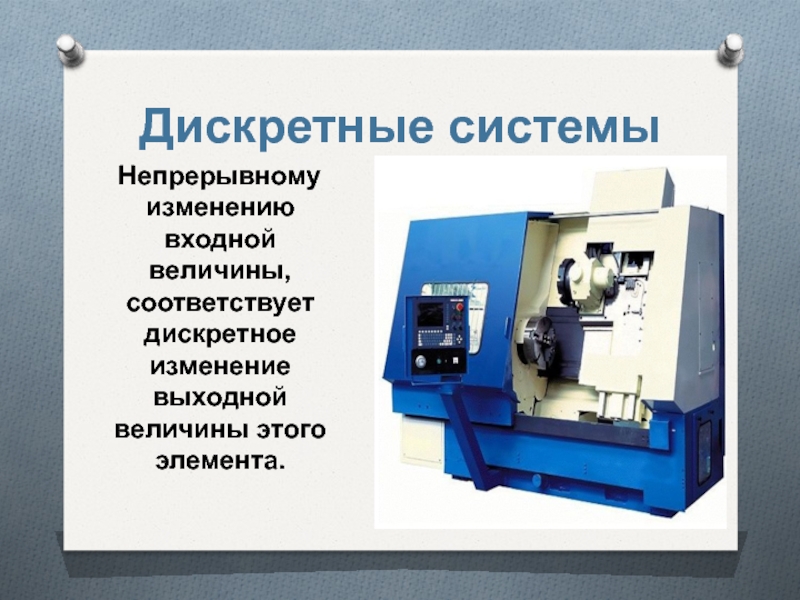

Слайд 13Дискретные системы
Непрерывному изменению входной величины, соответствует дискретное изменение выходной
величины этого элемента.
